Первый этап монтажа мульти сплит-системы Haier 2U50S2SM1FA-3
Мульти сплит-система Haier 2U50S2SM1FA-3 серии Super Match — инверторная климатическая система, в которой один наружный блок обслуживает два внутренних блока различного типа и мощности. Наружный блок оснащён DC-инверторным компрессором Highly с технологией амплитудно-импульсной модуляции A-PAM, работает на хладагенте R32, обеспечивает охлаждение мощностью 5,0 кВт и обогрев 5,2 кВт, обслуживает общую площадь до 50 м². К одному наружному блоку можно подключить два настенных, кассетных, канальных или напольно-потолочных внутренних блока — в любом сочетании. Антикоррозийное покрытие Blue Fin, рабочий диапазон напряжения 208–240 В, обогрев до -15 °C, класс энергоэффективности A++. Производитель даёт гарантию 3 года.
Монтаж мульти сплит-системы Haier 2U50S2SM1FA-3 выполняется в два этапа. Первый этап — черновой монтаж до начала чистовой отделки. На этом этапе прокладываются фреоновые трассы для обоих внутренних блоков, межблочный кабель, дренажные шланги, бурятся сквозные отверстия в стенах, штробятся стены для скрытой прокладки. Концы медных трубок герметично закрываются заглушками и остаются в стене до момента установки блоков. Второй этап — чистовой монтаж после ремонта. Устанавливаются внутренние и наружный блоки, подключаются к трассам, проводится вакуумирование, выпуск хладагента и пусконаладка.
Разделение на два этапа — стандартная практика при установке кондиционера в помещении с ремонтом. Если смонтировать трассы заранее, трубы и кабели окажутся скрытыми в стене — не нужны декоративные короба, не нарушается интерьер. А блоки устанавливаются на чистовые стены, когда отделка завершена.
Наша компания «МонтажМастер» выполняет оба этапа монтажа мульти сплит-систем Haier 2U50S2SM1FA-3 в Москве и Московской области.
Технические характеристики Haier 2U50S2SM1FA-3
| Параметр | Значение |
|---|---|
| Тип | Наружный блок инверторной мульти сплит-системы |
| Серия | Super Match |
| Количество внутренних блоков | 2 |
| Охлаждение | 5,0 кВт (диапазон 1,3–6,0 кВт) |
| Обогрев | 5,2 кВт (диапазон 1,8–6,6 кВт) |
| Хладагент | R32 |
| Компрессор | Highly DC-Inverter (A-PAM) |
| Потребление (охлаждение) | 1,45 кВт |
| Потребление (обогрев) | 1,40 кВт |
| Энергоэффективность | A++ (SEER 6,5 / SCOP 4,0) |
| Уровень шума (наружный) | 53 дБ |
| Расход воздуха | 2400 м³/ч |
| Габариты наружного блока | 800×553×280 мм |
| Вес наружного блока | 36 кг |
| Питание | 220–240 В, 1 фаза, 50 Гц |
| Автомат защиты | 20 А |
| Диаметр труб (на каждый блок) | жидкость 1/4" (6,35 мм), газ 3/8" (9,52 мм) |
| Количество трасс | 2 |
| Макс. длина трассы (на блок) | 20 м |
| Макс. суммарная длина трасс | 30 м |
| Макс. перепад высот | 15 м |
| Заводская заправка фреоном | 1400 г |
| Рабочая температура (охлаждение) | -10…+43 °C |
| Рабочая температура (обогрев) | -15…+24 °C |
| Антикоррозийное покрытие | Blue Fin |
| Диапазон рабочего напряжения | 208–240 В |
| Производство | Китай |
| Гарантия | 3 года |
Особенности системы, влияющие на первый этап монтажа
Две независимые фреоновые трассы. К наружному блоку 2U50S2SM1FA-3 подключаются два внутренних блока — каждый по своей отдельной магистрали. Это означает, что на первом этапе прокладываются две трассы — две пары медных трубок (1/4" + 3/8" каждая), два межблочных кабеля и два дренажных шланга. Если оба внутренних блока устанавливаются в смежных комнатах, трассы могут расходиться от одного отверстия в стене. Если комнаты удалены друг от друга — бурятся два отдельных отверстия.
Хладагент R32. Современный однокомпонентный фреон с низким потенциалом глобального потепления (GWP 675 — в 3 раза ниже, чем у R410A). Трубки для R32 не отличаются по диаметру от R410A — те же 1/4" и 3/8", но требования к герметичности соединений выше: R32 — слабогорючий газ класса A2L, и при работе с ним запрещено курить, использовать открытый огонь и искрящие приборы.
Инверторный компрессор. Инверторный компрессор Highly особенно чувствителен к остаточной влаге в контуре. На втором этапе вакуумирование проводится дольше и с более глубоким вакуумом, чем для неинверторных моделей. Но уже на первом этапе важно герметично закрыть концы трубок заглушками — чтобы влага и воздух не попали внутрь.
Электронные расширительные вентили (EEV). В мульти сплит-системе Haier Super Match каждый внутренний блок имеет свой EEV, который регулирует подачу хладагента. EEV находятся в наружном блоке, но управляющие сигналы идут по межблочному кабелю — поэтому кабель должен быть целым, без скруток и повреждений.
Максимальная суммарная длина трасс — 30 м. Суммарная длина обеих трасс не должна превышать 30 м. Если одна трасса — 15 м, вторая может быть не длиннее 15 м. При длине трассы более 5 м потребуется дополнительная заправка фреоном на втором этапе.
Что входит в первый этап монтажа
1. Выезд мастера, осмотр объекта и разметка
Мастер выезжает на объект до начала чистовой отделки — на стадии черновых работ. Оцениваются:
- Материал и толщина стен — монолит, кирпич, пеноблок, каркасная перегородка.
- Расположение двух внутренних блоков — в каких комнатах, на каких стенах, на какой высоте.

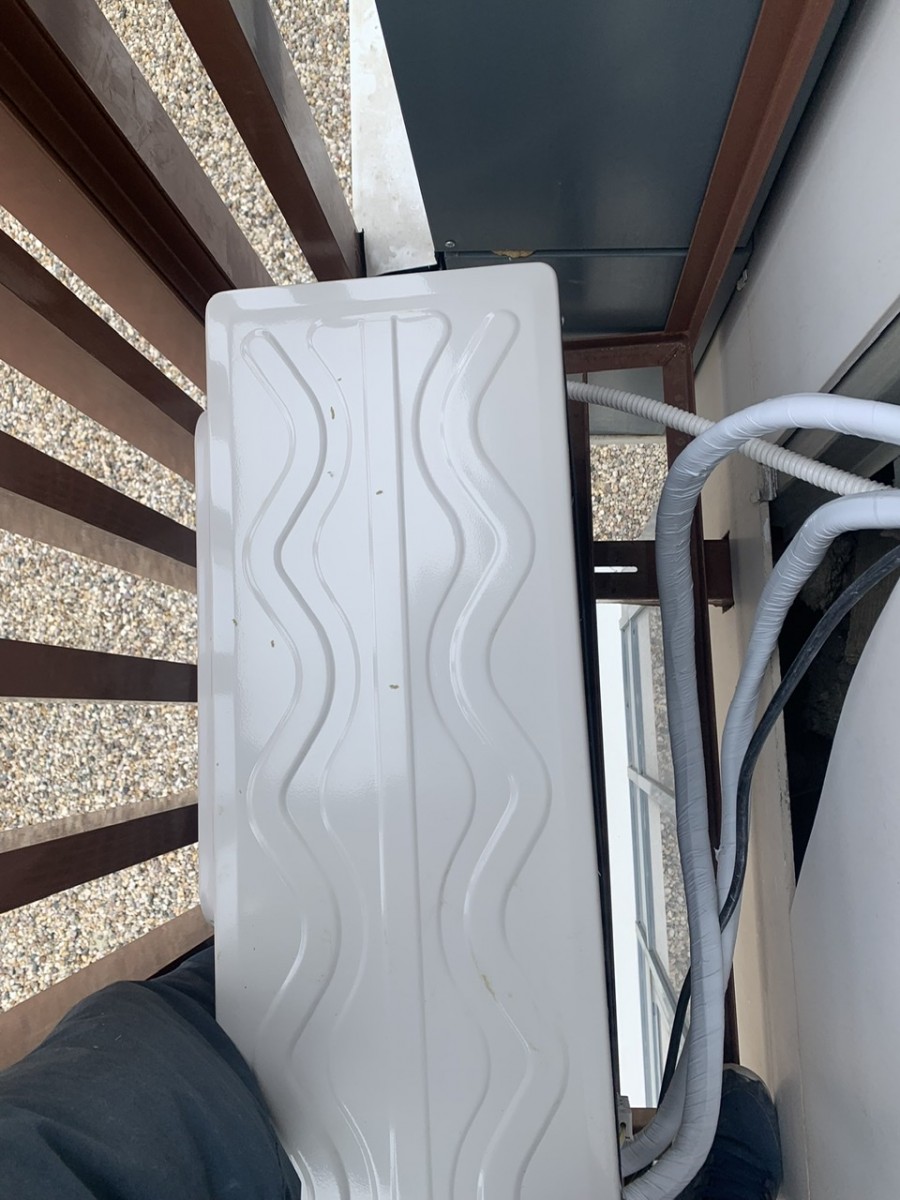

- Место установки наружного блока — на балконе, на фасаде, на кронштейнах.
- Маршрут двух трасс — скрытая прокладка в штробе или открытая в декоративном коробе.
- Расположение электрощита — резерв мощности под автомат 20 А.
- Длина трасс — суммарная не должна превышать 30 м.
2. Разметка под штробление и бурение
- Размечаются две трассы — от каждого внутреннего блока до отверстия вывода на улицу.
- Размечаются штробы — глубина 40–60 мм, ширина 50–80 мм (под две трубки в изоляции, кабель и дренаж).
- Размечаются точки крепления монтажных пластин.
- Размечаются отверстия для вывода трасс — одно общее или два отдельных.
3. Алмазное бурение отверстий
- Бурятся сквозные отверстия диаметром 50–55 мм.
- Отверстие бурится с уклоном наружу (3–5 см на метр толщины стены).
- В монолитных стенах — алмазная коронка с промышленным пылесосом. В кирпичных — перфоратор.
- Для двух трасс — одно отверстие большего диаметра (60–65 мм) или два по 50 мм.

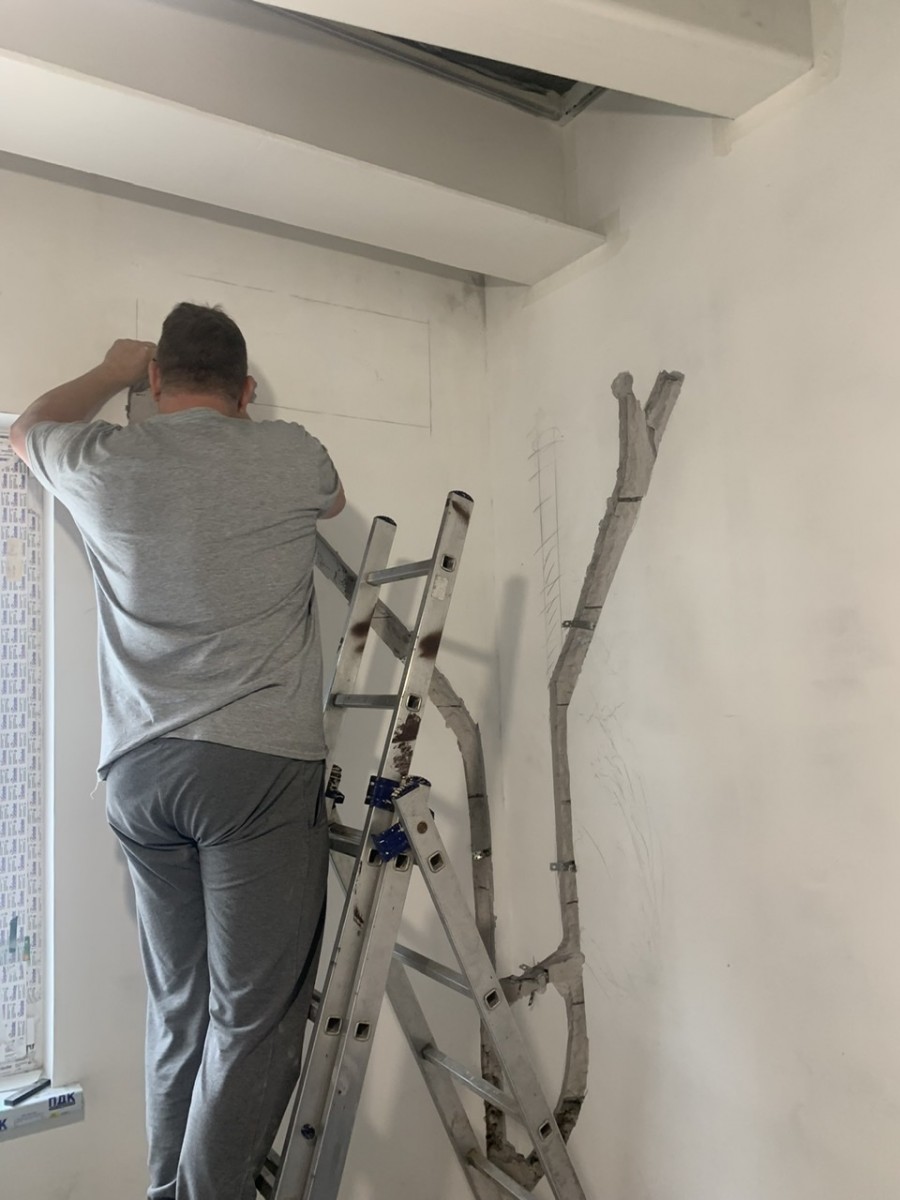

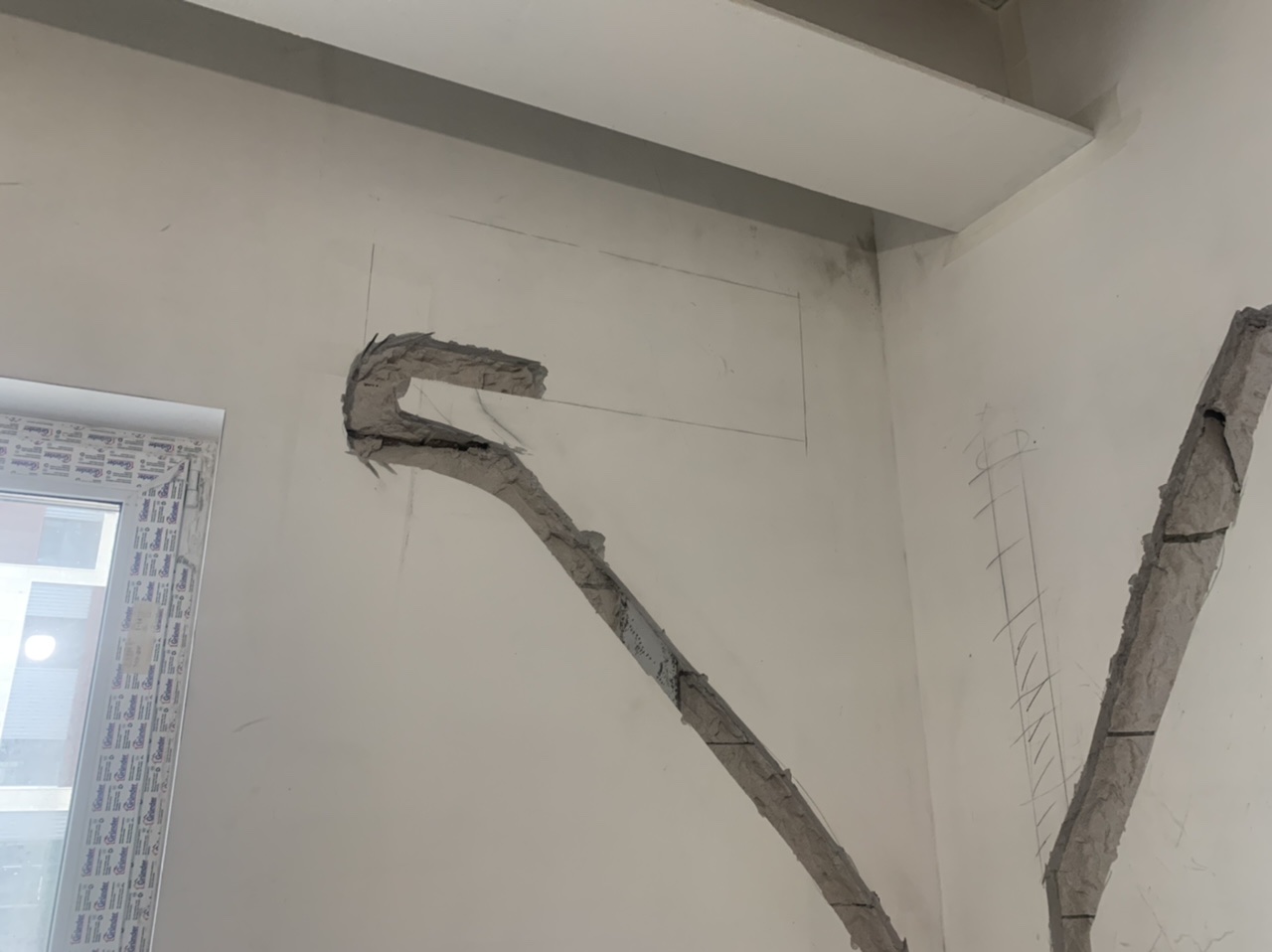

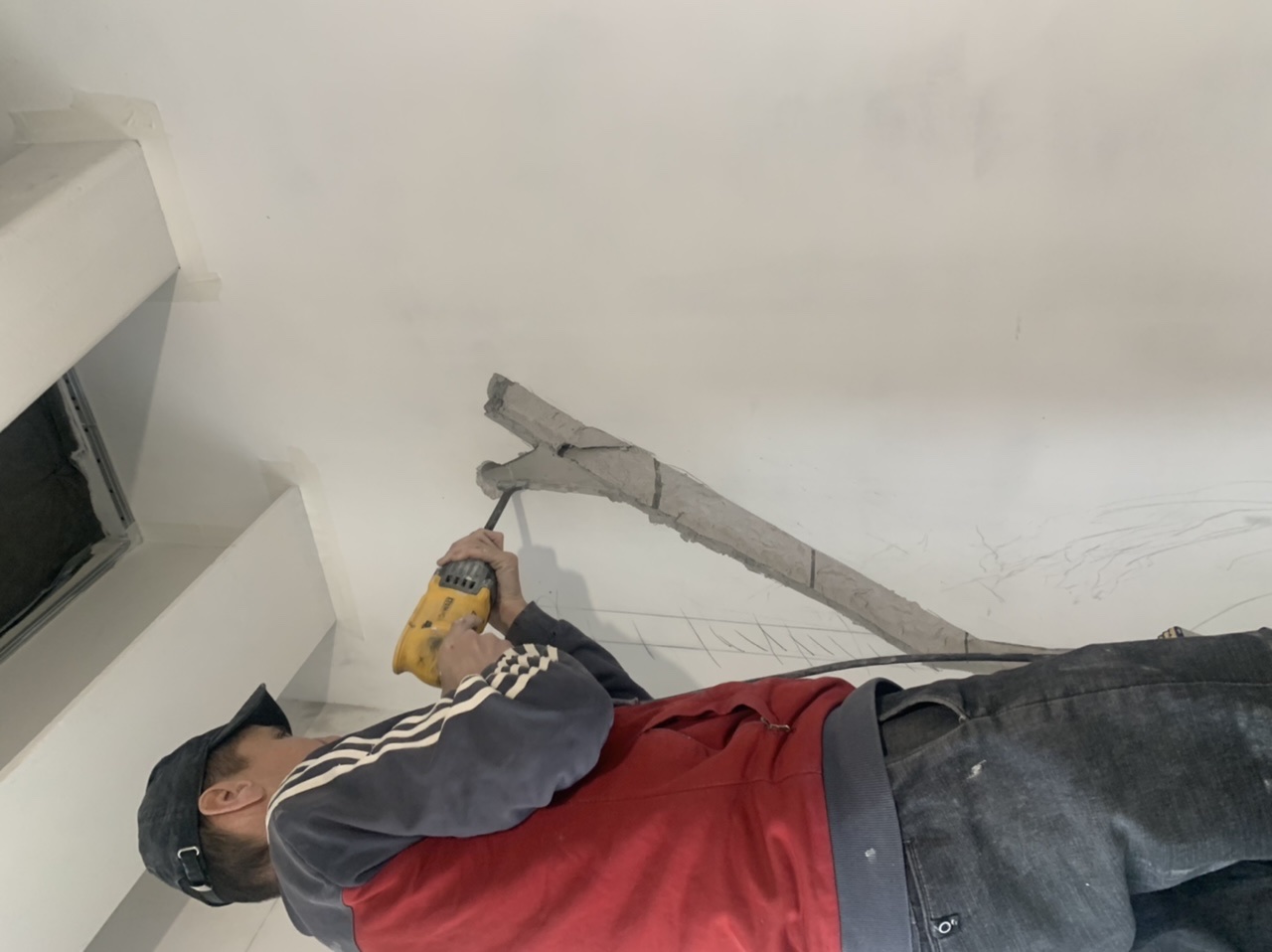

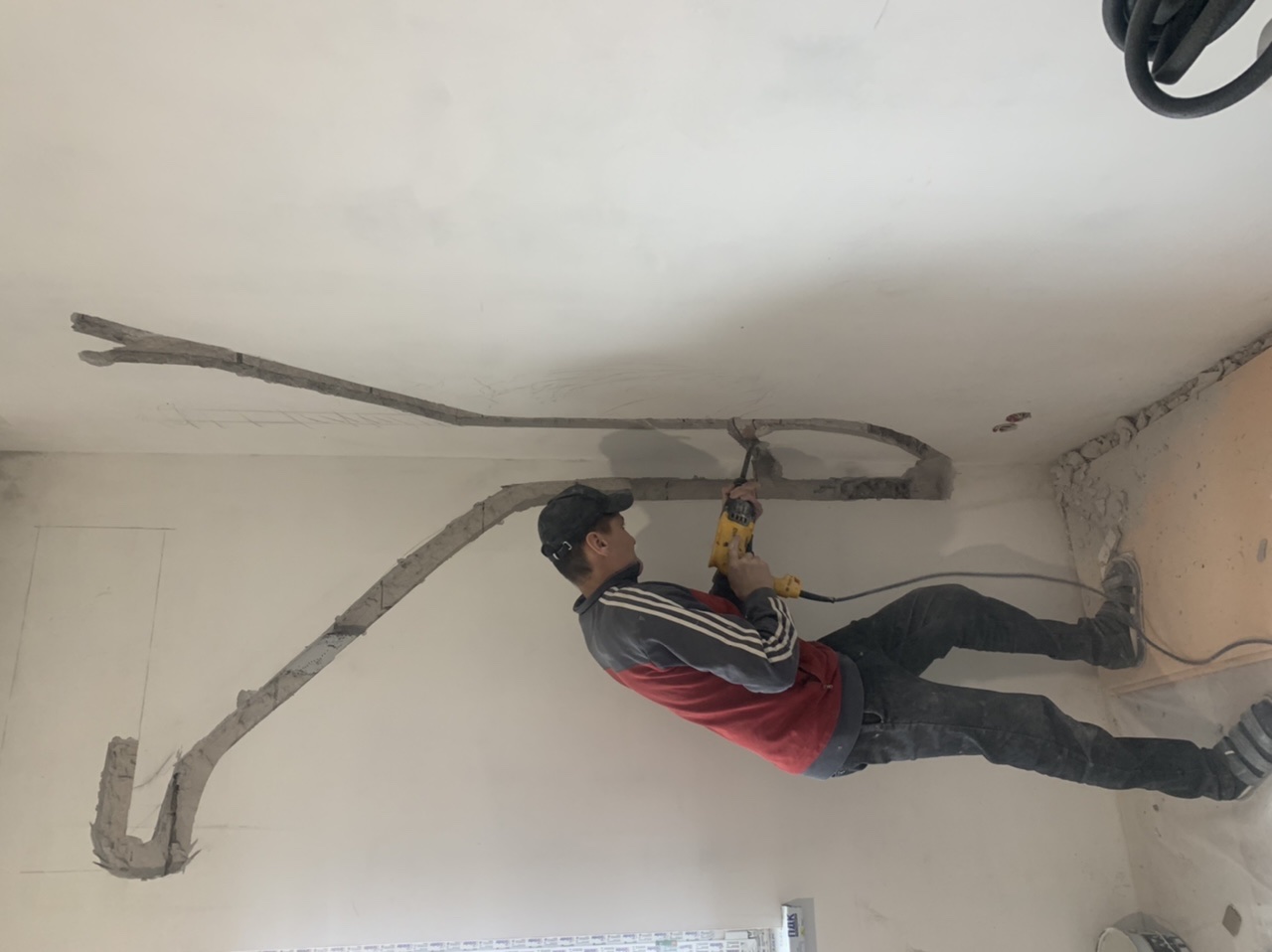

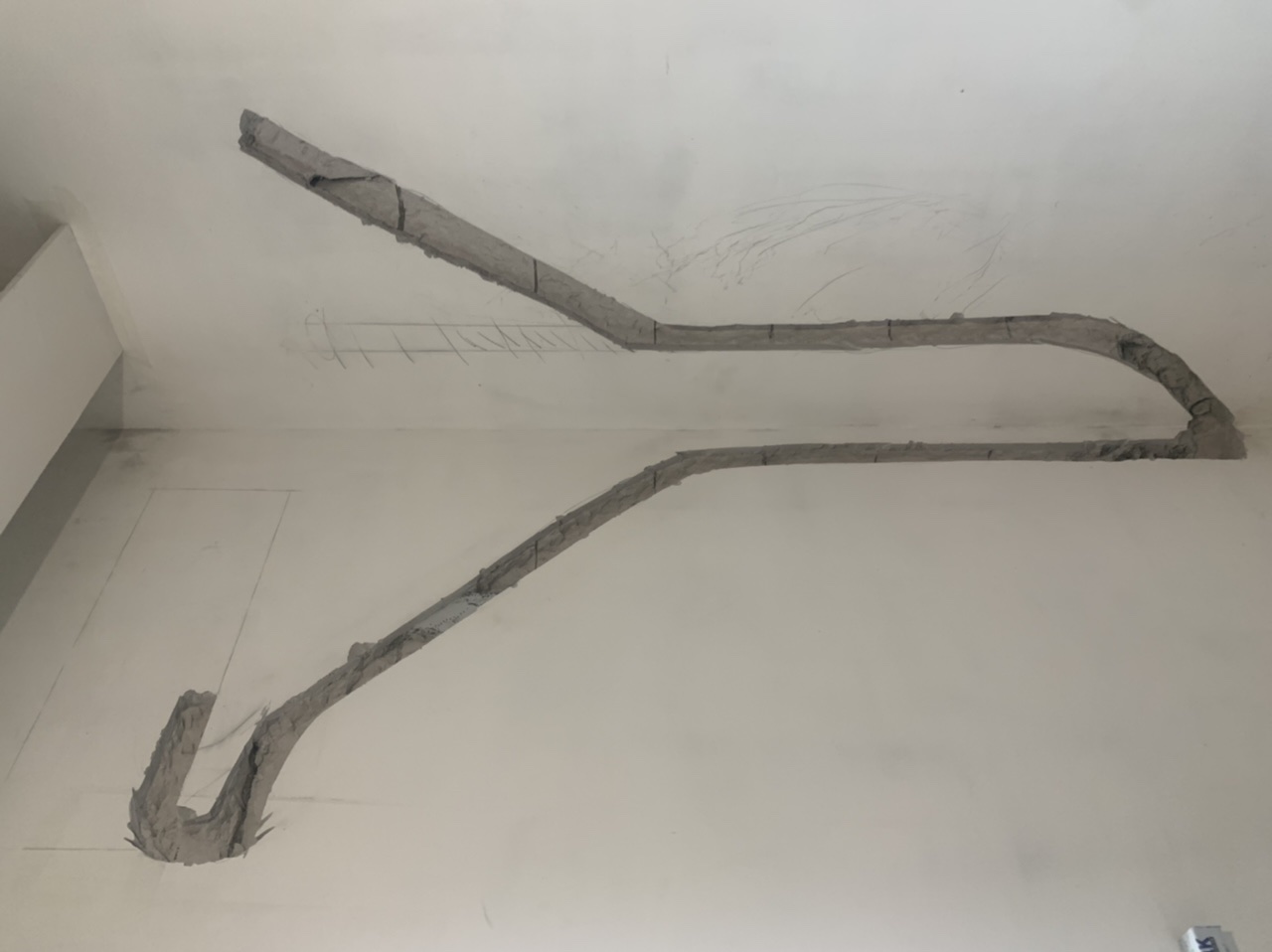

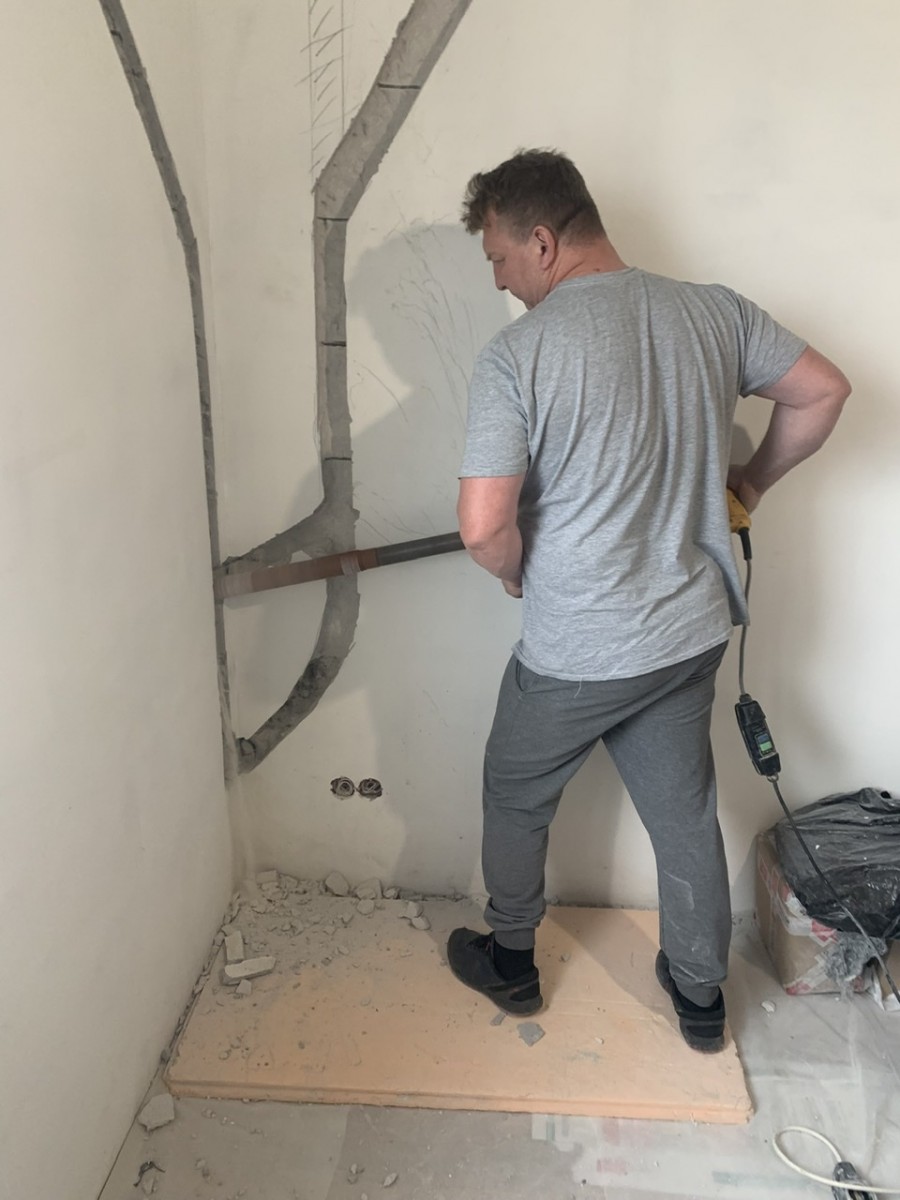

4. Штробление стен
- Штроборез с пылесосом прорезает каналы в стенах.
- Глубина — достаточная для размещения трубок, кабеля и дренажа без выступания.
- В несущих стенах панельных и монолитных домов штробление не допускается без согласования.

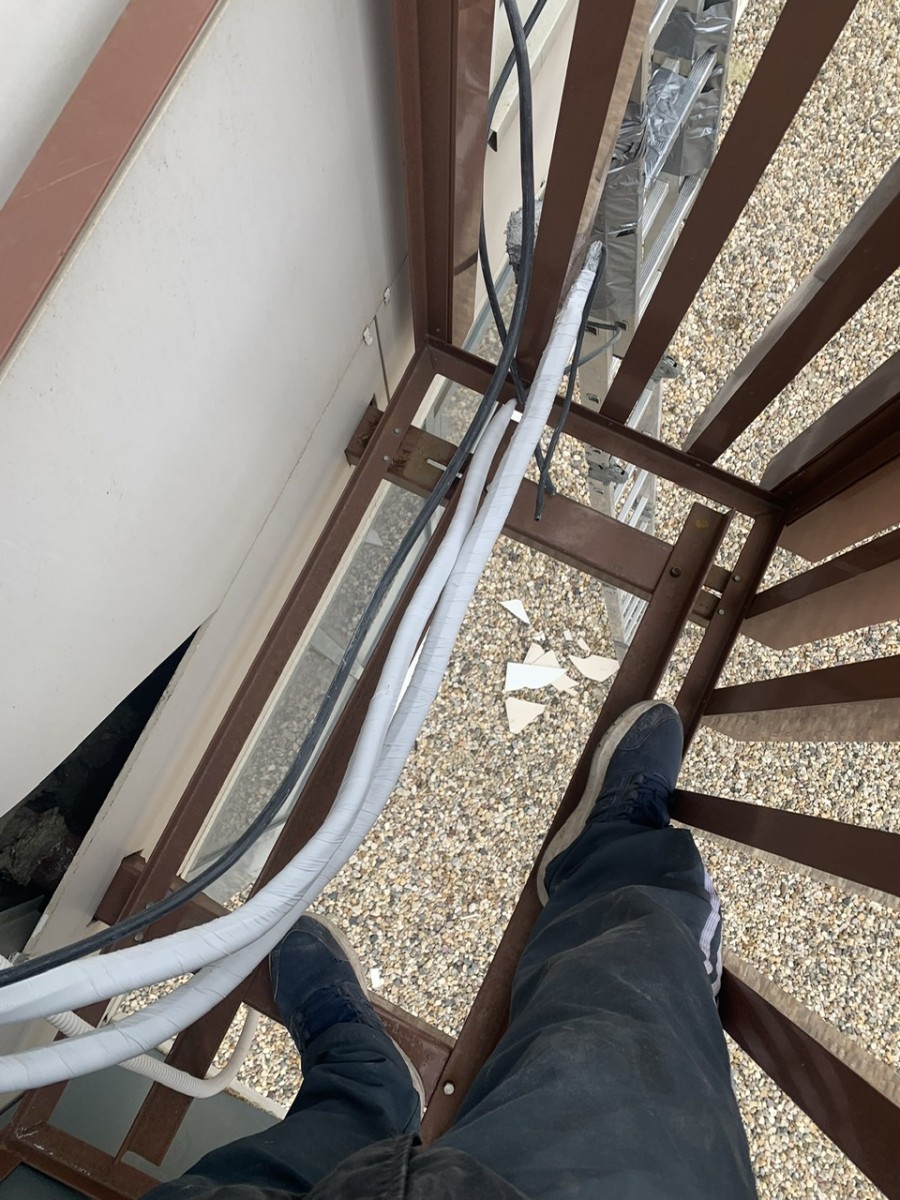

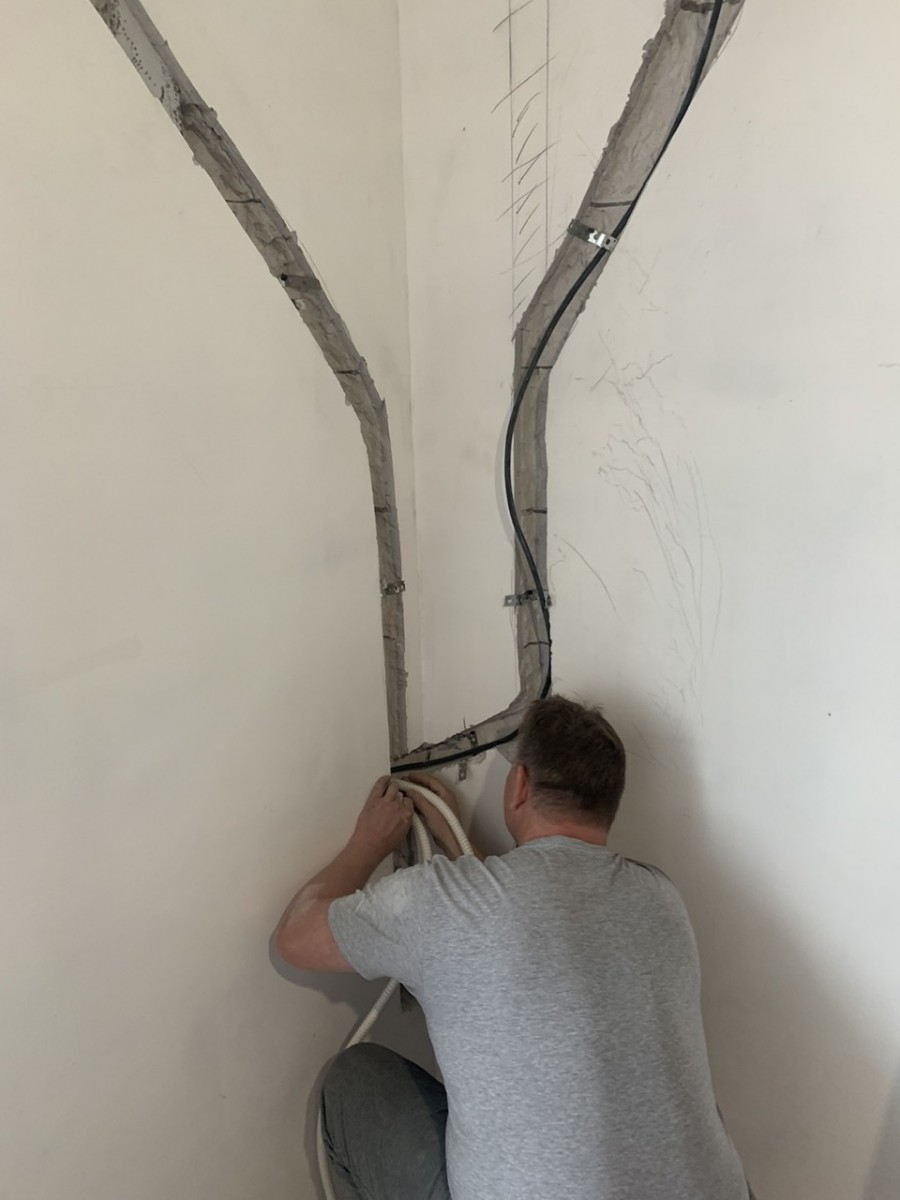

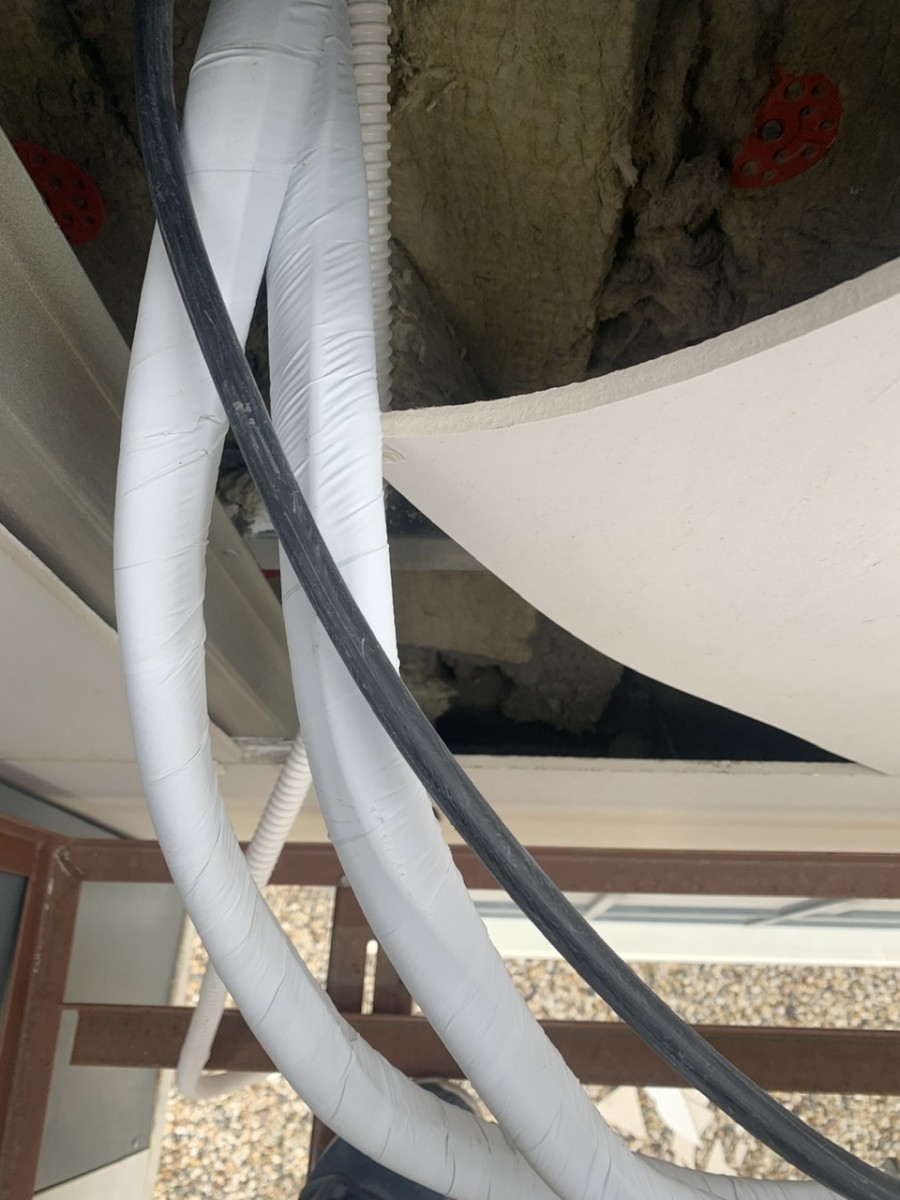

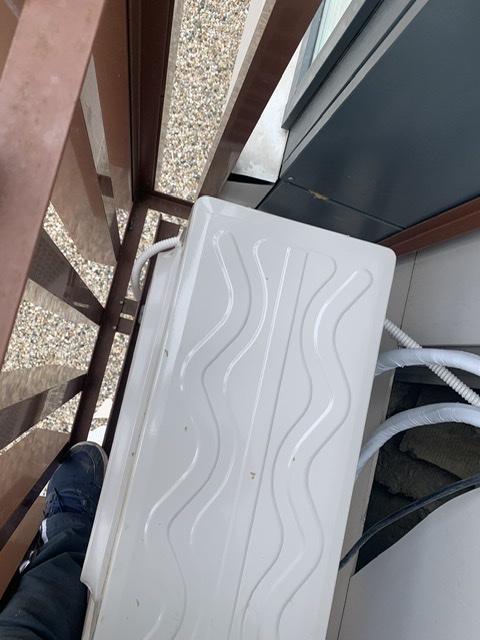

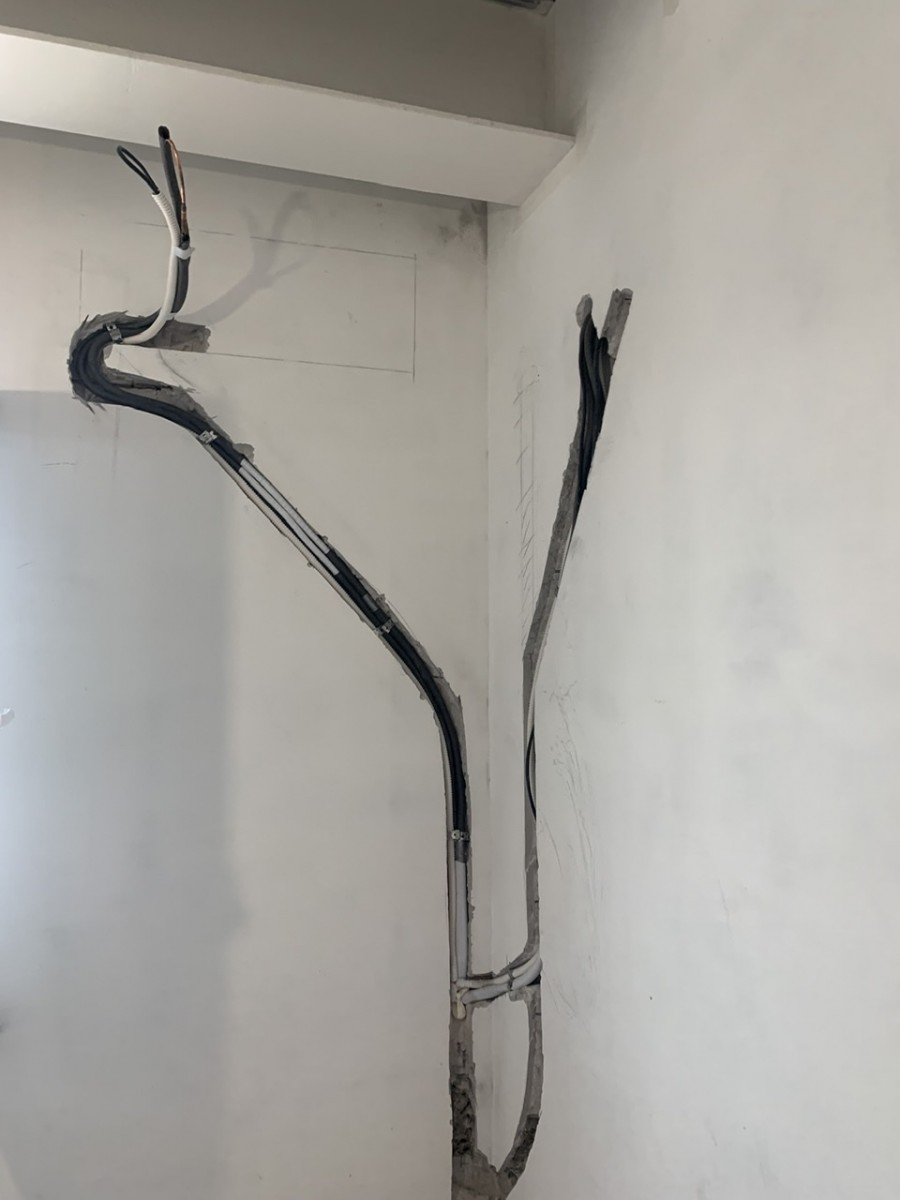

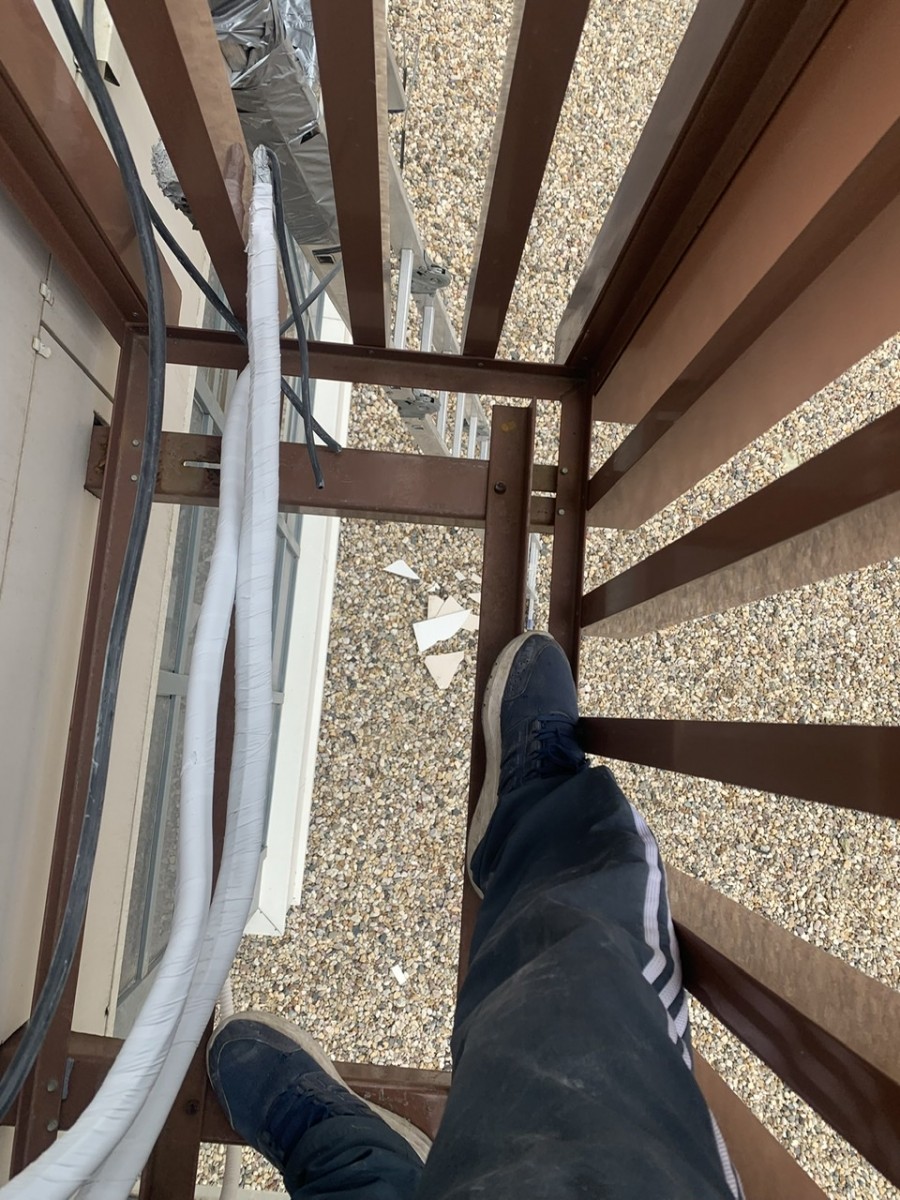

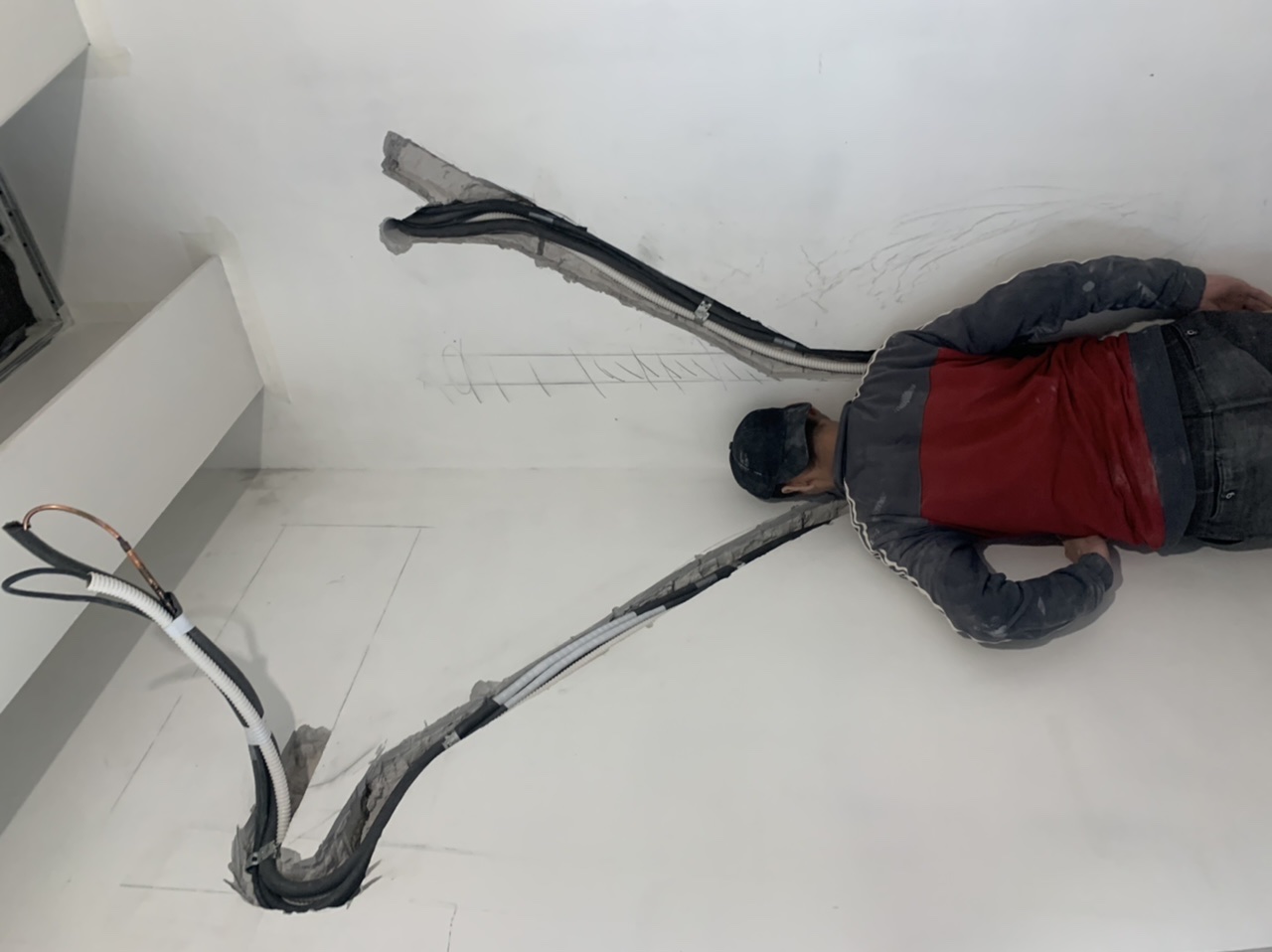

5. Прокладка медных трасс
Для каждого из двух внутренних блоков прокладывается отдельная пара медных трубок:
- Жидкостная линия — 1/4" (6,35 мм), толстостенная медь по ГОСТу.
- Газовая линия — 3/8" (9,52 мм), толстостенная медь.
- На трубки надевается теплоизоляция из вспененного каучука толщиной 6–8 мм.

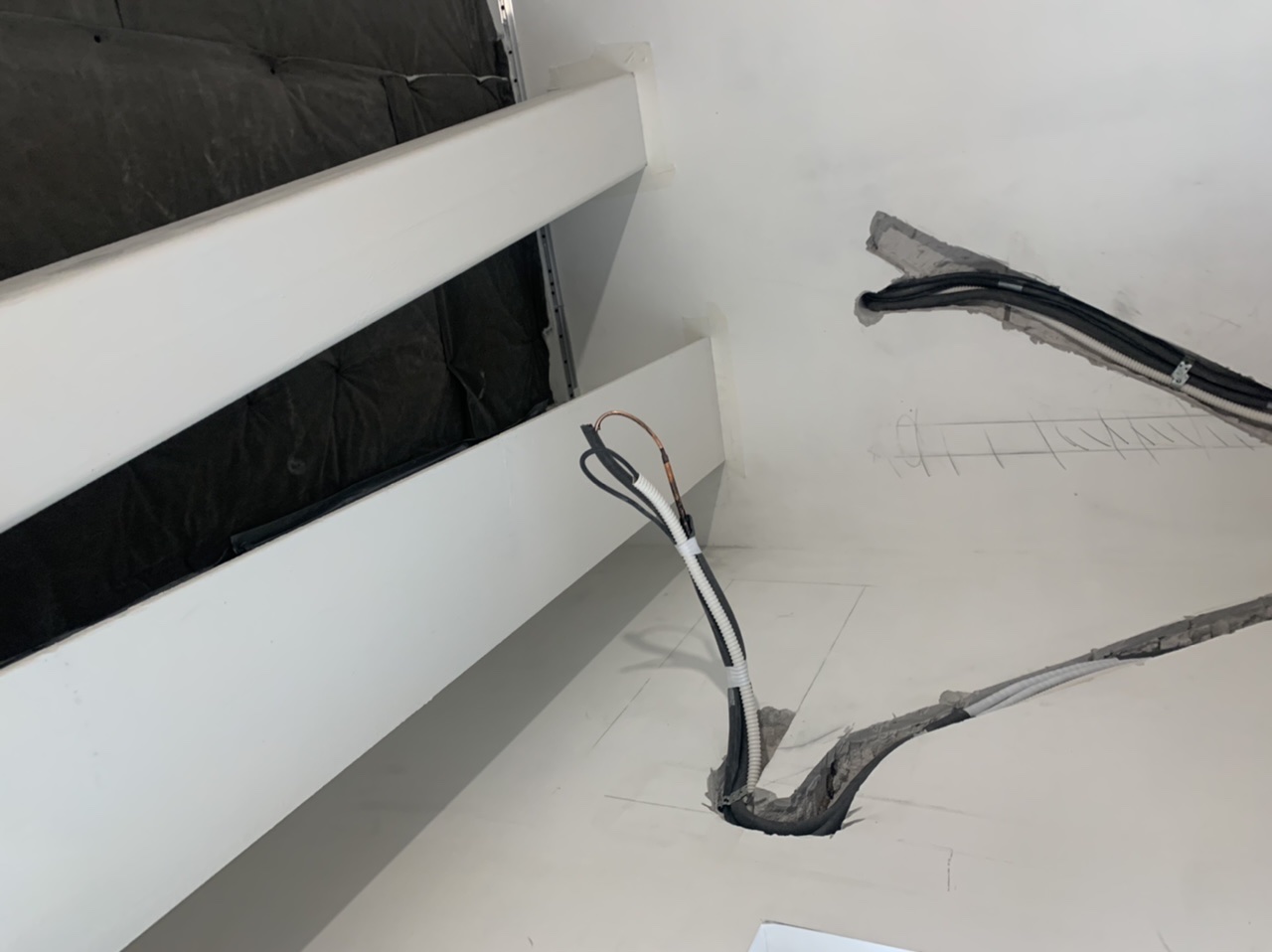

- Трубки развальцовываются на одном конце.
- Концы трубок герметично закрываются заглушками.

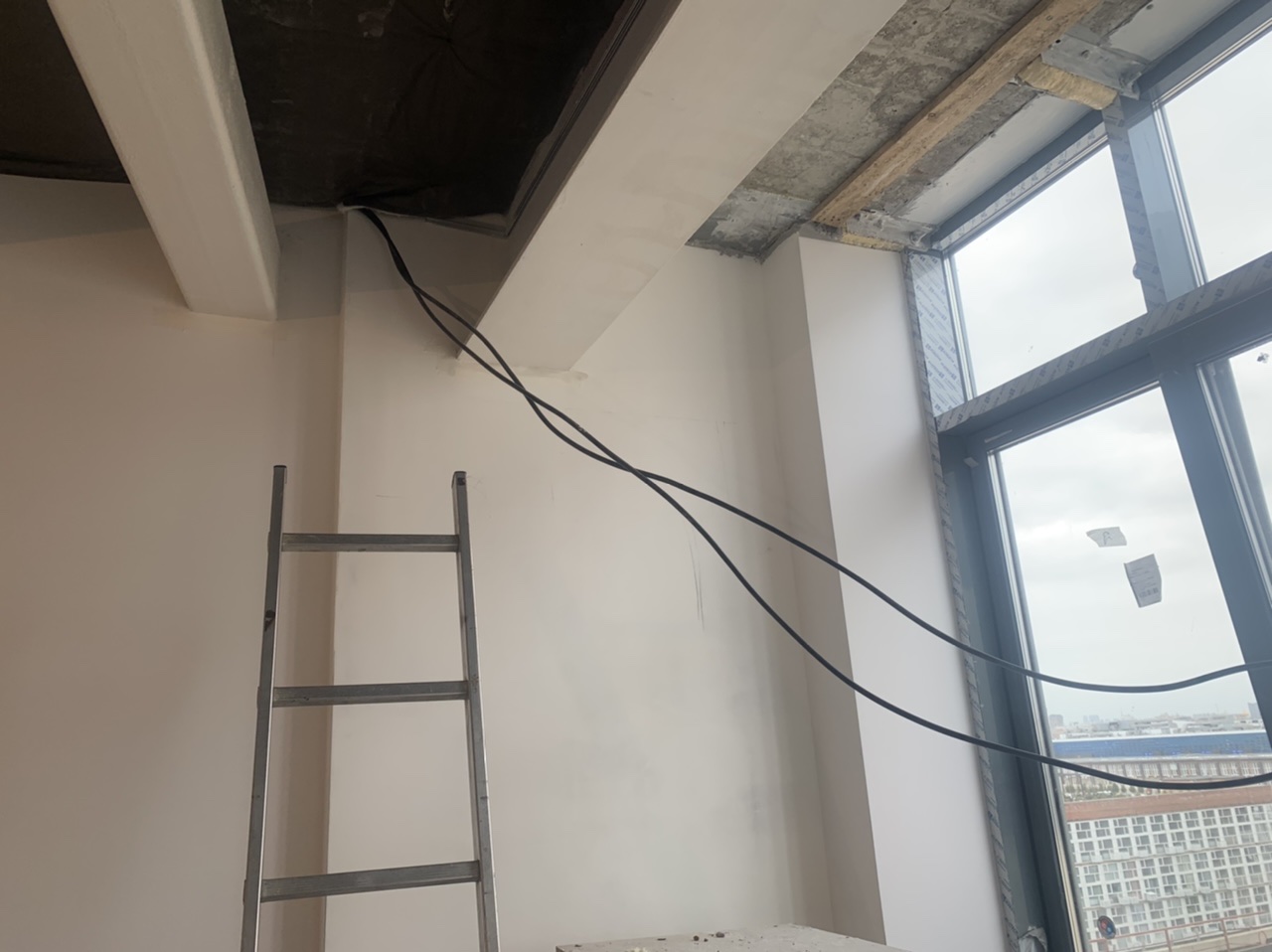

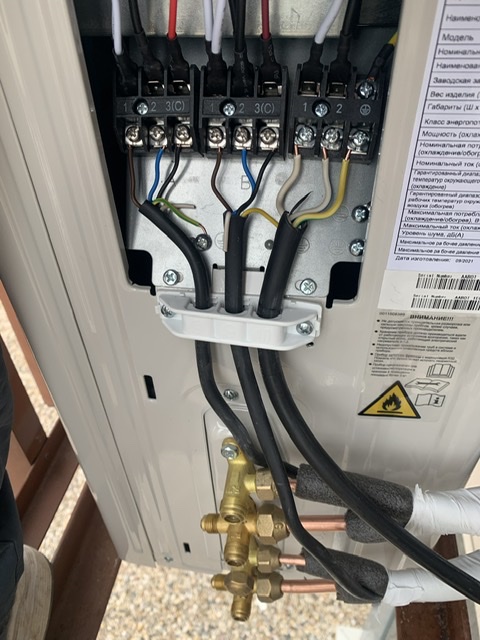

6. Прокладка межблочного кабеля
- Для каждого внутреннего блока — отдельный кабель 4×1,5 мм² (или 5×1,5 мм²).
- Концы кабеля маркируются.
7. Прокладка дренажа
- Для каждого внутреннего блока — дренажный шланг 16 мм.
- Уклон вниз не менее 1 см на 1 м.
- Вывод на улицу или в канализацию (с гидрозатвором).
8. Герметизация и маркировка
- Отверстия запениваются монтажной пеной.
- Концы трубок проверяются на герметичность заглушек.
- Все концы маркируются — «блок 1», «блок 2», «газ», «жидкость».
- Составляется схема прокладки трасс с указанием длин и диаметров.
Подбор внутренних блоков
Наружный блок 2U50S2SM1FA-3 совместим с внутренними блоками различной мощности и типа. Суммарная мощность внутренних блоков не должна превышать мощность наружного блока более чем на 30%.
| Комбинация | Блок 1 | Блок 2 | Суммарная площадь |
|---|---|---|---|
| Спальня + гостиная | Настенный 07 BTU (2,0 кВт) | Настенный 12 BTU (3,5 кВт) | до 45 м² |
| Две спальни | Настенный 09 BTU (2,5 кВт) | Настенный 09 BTU (2,5 кВт) | до 40 м² |
| Гостиная + кухня | Настенный 12 BTU (3,5 кВт) | Настенный 09 BTU (2,5 кВт) | до 50 м² |
| Кассетный + настенный | Кассетный 18 BTU (5,0 кВт) | Настенный 07 BTU (2,0 кВт) | до 55 м² |
Стоимость первого этапа монтажа Haier 2U50S2SM1FA-3
Стоимость первого этапа для мульти сплит-системы с двумя внутренними блоками выше, чем для одиночной сплит-системы — прокладываются две трассы, два кабеля, два дренажа. Цены по московскому рынку на сентябрь 2026 года:
| Услуга | Стоимость |
|---|---|
| Первый этап монтажа мульти сплит (2 трассы до 5 м каждая) | от 8 500 ₽ |
| Алмазное бурение одного отверстия (до 0,5 м, монолит) | от 3 000 ₽ |
| Алмазное бурение второго отверстия | от 2 500 ₽ |
| Бурение перфоратором (кирпич, до 0,5 м) | от 1 500 ₽ |
| Штробление стены (за метр) | от 700 ₽ |
| Удлинение трассы сверх 5 м (за метр, включает медь, изоляцию, кабель, дренаж) | от 1 500 ₽ |
| Медные трубки 1/4" + 3/8" с теплоизоляцией (за метр) | включено в стоимость |
| Межблочный кабель 4×1,5 мм² (за метр) | включено в стоимость |
| Дренажный шланг 16 мм (за метр) | включено в стоимость |
| Монтажная пластина (за штуку) | включено в стоимость |
| Герметизация отверстий монтажной пеной | включено в стоимость |
| Маркировка и схема прокладки трасс | включено в стоимость |
В стоимость первого этапа входят: выезд мастера, осмотр и разметка, алмазное бурение отверстий, штробление стен, прокладка двух фреоновых трасс (медные трубки 1/4" + 3/8" в теплоизоляции), двух межблочных кабелей, двух дренажных шлангов, герметизация отверстий, маркировка и схема.
Второй этап — установка блоков, вакуумирование и пусконаладка — оплачивается отдельно.
Стоимость второго этапа монтажа
| Услуга | Стоимость |
|---|---|
| Второй этап: установка наружного блока 2U50S2SM1FA-3 | от 6 500 ₽ |
| Установка одного внутреннего блока (настенный) | от 3 500 ₽ |
| Установка одного внутреннего блока (кассетный/канальный) | от 5 500 ₽ |
| Опрессовка азотом (2 контура) | от 3 000 ₽ |
| Вакуумирование (2 контура) | от 2 500 ₽ |
| Дополнительная заправка фреоном R32 (при длине трасс более 5 м) | от 1 800 ₽ + 700 ₽ / 100 г |
| Пусконаладка и тестирование | включено в стоимость |
| Кронштейны для наружного блока | от 2 500 ₽ |
| Силовой кабель 3×2,5 мм² + автомат 20 А | от 2 000 ₽ |
Комплексная стоимость обоих этапов
| Услуга | Стоимость |
|---|---|
| Комплекс: 1-й + 2-й этап (2 настенных блока, трассы до 5 м) | от 26 000 ₽ |
| Комплекс: 1-й + 2-й этап (1 настенный + 1 кассетный, трассы до 5 м) | от 28 500 ₽ |
| Комплекс: 1-й + 2-й этап (2 настенных блока, трассы до 10 м) | от 32 000 ₽ |
| Удлинение трассы сверх 5 м (за метр, оба этапа) | от 1 500 ₽ |
| Высотные работы (промышленный альпинист) | от 5 500 ₽ |
Что происходит после первого этапа
- Заказчик продолжает ремонт — трассы скрыты в стенах, концы трубок с заглушками выведены в местах установки блоков.
- После завершения чистовой отделки вызывается мастер для второго этапа.
- Второй этап — установка блоков, опрессовка, вакуумирование, выпуск хладагента R32, пусконаладка.
Почему первый этап должен выполняться до чистовой отделки
- Эстетика — трассы полностью скрыты, не видно ни трубок, ни кабелей, ни дренажа.
- Экономия места — декоративный короб 60×60 мм «съедает» пространство и собирает пыль.
- Защита коммуникаций — трубки в стене не повреждаются при уборке и перемещении мебели.
- Качество соединений — на первом этапе мастер развальцовывает трубки в спокойных условиях. На втором — только подключение накидными гайками.
- Соблюдение технологии — штробление и бурение создают пыль. До чистовой отделки пыль убирается в процессе ремонта. После — придётся отмывать обои и мебель.
Почему первый этап должны выполнять специалисты
Ошибки, допущенные на первом этапе, обнаружатся только на втором — когда ремонт завершён и переделка потребует вскрытия стен.
- Неправильный диаметр трубок — алюминиевые трубки вместо медных, тонкостенная медь — падение давления, обмерзание, выход компрессора.
- Заломы трубок — перегиб уменьшает сечение, создаёт сопротивление. Не виден под штукатуркой.
- Отсутствие теплоизоляции — конденсат в стене, плесень, отслоение обоев.
- Негерметичные заглушки — влага и воздух внутри контура разрушат компрессор при запуске.
- Неправильный уклон дренажа — вода застаивается, переполняет поддон, капает из блока.
- Неправильная маркировка — перепутанные контуры на втором этапе, некорректная работа EEV.
- Штробление несущих стен — без согласования нарушает конструктивную прочность.
- Превышение длины трасс — суммарная длина более 30 м требует замены модели наружного блока.
Наша компания «МонтажМастер» выполняет первый и второй этапы монтажа мульти сплит-систем Haier 2U50S2SM1FA-3 серии Super Match в Москве и Московской области. На первом этапе прокладываем фреоновые трассы для двух внутренних блоков с использованием толстостенной меди, межблочный кабель и дренаж, бурим отверстия алмазной коронкой с пылесосом, штробим стены, герметизируем и маркируем все концы. На втором этапе — устанавливаем блоки, подключаем к трассам, вакуумируем и запускаем систему. На все монтажные работы предоставляется гарантия.
