Первый этап монтажа кондиционера LG P09SP2

Инверторная настенная сплит-система LG P09SP2 серии Mega DUAL Inverter — климатическая система корейского бренда LG, рассчитанная на обслуживание помещений площадью до 25 м². Мощность охлаждения — 2,64 кВт (9000 BTU), обогрева — 2,70 кВт. Модель работает на хладагенте R410A с заводской заправкой 770 г, оснащена двухроторным инверторным компрессором LG Dual Inverter с 10-летней гарантией, антикоррозийным покрытием теплообменника Gold Fin, функциями Jet Cool, Active Energy Control, самодиагностики, самоочистки, горячего запуска, авторестарта. Минимальный уровень шума внутреннего блока — 21 дБ. Расход воздуха — до 660 м³/ч. Питание подаётся на наружный блок — 220–240 В, одна фаза. Производитель даёт гарантию 3 года на оборудование и 10 лет на компрессор.

Монтаж сплит-системы LG P09SP2 проводится в два этапа. Первый этап — закладка фреоновых коммуникаций: выбор мест установки блоков, разметка, бурение отверстий в стене, прокладка медных трубок в теплоизоляции, межблочного кабеля и дренажного шланга, установка монтажной пластины внутреннего блока. Первый этап выполняется на стадии ремонта — до чистовой отделки, чтобы скрыть трассу в штробе или за подвесным потолком. Второй этап — установка наружного и внутреннего блоков, подключение к заложенным коммуникациям, вальцовка, вакуумирование, тестовый запуск. Второй этап проводится после завершения ремонта.

Разделение на два этапа — стандартная практика при монтаже кондиционера в помещении с ремонтом. Трасса скрывается в стене, медные трубки и кабель не видны, интерьер не портится кабель-каналом.

Наша компания «МонтажМастер» выполняет оба этапа монтажа сплит-систем LG P09SP2 в Москве и Московской области. В этой статье подробно разберём первый этап — закладку коммуникаций.Первый этап монтажа кондиционера LG P09SP2

Инверторная настенная сплит-система LG P09SP2 серии Mega DUAL Inverter — климатическая система корейского бренда LG, рассчитанная на обслуживание помещений площадью до 25 м². Мощность охлаждения — 2,64 кВт (9000 BTU), обогрева — 2,70 кВт. Модель работает на хладагенте R410A с заводской заправкой 770 г, оснащена двухроторным инверторным компрессором LG Dual Inverter с 10-летней гарантией, антикоррозийным покрытием теплообменника Gold Fin, функциями Jet Cool, Active Energy Control, самодиагностики, самоочистки, горячего запуска, авторестарта. Минимальный уровень шума внутреннего блока — 21 дБ. Расход воздуха — до 660 м³/ч. Питание подаётся на наружный блок — 220–240 В, одна фаза. Производитель даёт гарантию 3 года на оборудование и 10 лет на компрессор.

Монтаж сплит-системы LG P09SP2 проводится в два этапа. Первый этап — закладка фреоновых коммуникаций: выбор мест установки блоков, разметка, бурение отверстий в стене, прокладка медных трубок в теплоизоляции, межблочного кабеля и дренажного шланга, установка монтажной пластины внутреннего блока. Первый этап выполняется на стадии ремонта — до чистовой отделки, чтобы скрыть трассу в штробе или за подвесным потолком. Второй этап — установка наружного и внутреннего блоков, подключение к заложенным коммуникациям, вальцовка, вакуумирование, тестовый запуск. Второй этап проводится после завершения ремонта.

Разделение на два этапа — стандартная практика при монтаже кондиционера в помещении с ремонтом. Трасса скрывается в стене, медные трубки и кабель не видны, интерьер не портится кабель-каналом.

Наша компания «МонтажМастер» выполняет оба этапа монтажа сплит-систем LG P09SP2 в Москве и Московской области. В этой статье подробно разберём первый этап — закладку коммуникаций.

Технические характеристики LG P09SP2

Что такое первый этап монтажа

Первый этап — подготовка инфраструктуры для установки сплит-системы. Выполняется до или во время ремонта, пока стены открыты. Включает:

1. Выбор мест установки внутреннего и наружного блоков.
2. Разметку трассы — маршрута прокладки медных трубок, кабеля и дренажа.
3. Бурение сквозного отверстия в стене.
4. Штробление стены (при скрытой прокладке) или разметку под кабель-канал (при открытой).
5. Прокладку медных трубок в теплоизоляции.
6. Прокладку межблочного электрического кабеля.
7. Прокладку дренажного шланга.
8. Установку монтажной пластины внутреннего блока.
9. Консервацию концов трассы — заглушки на медные трубки, изоляция кабеля.

После первого этапа стена штукатурится, красится или оклеивается обоями. Трасса скрыта. На втором этапе — после ремонта — мастер навешивает блоки на подготовленные места и подключает их к выведенным концам трассы.

Этапы первого монтажа

1. Выбор мест установки блоков

Внутренний блок (754×308×189 мм, 7,8 кг):

• Высота от пола — не менее 2 м;
• От потолка — не менее 15 см для свободного забора воздуха;
• От боковых стен — не менее 10–12 см;
• Не напротив кровати, дивана или рабочего места — прямой поток холодного воздуха вызывает дискомфорт;
• Не над источниками тепла (радиаторы, плиты) — восходящие тепловые потоки искажают показания термостата;
• Не перекрывать зону выдува мебелью или шторами на расстоянии менее 1 м;
• Стена должна быть прочной — вес внутреннего блока 7,8 кг, но крепление монтажной пластины должно быть надёжным. При монтаже на гипсокартон — обязательное использование закладных или крепление к металлокаркасу.

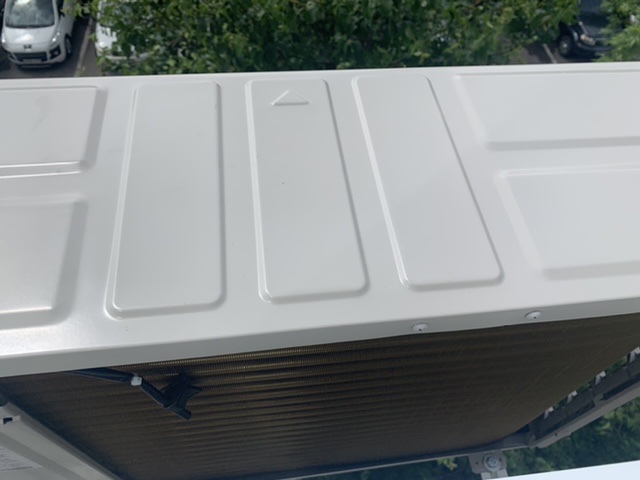

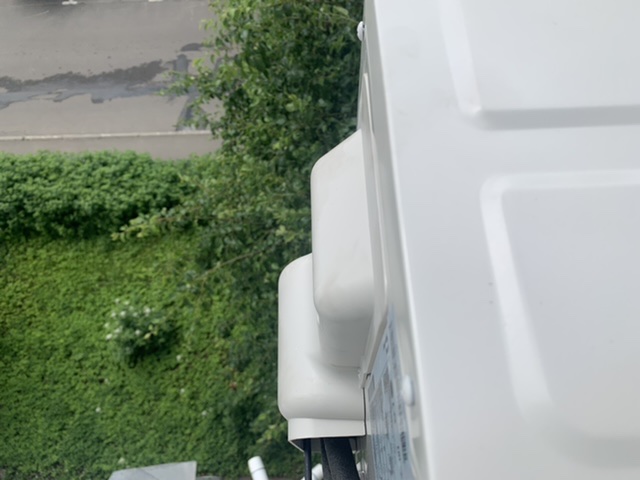

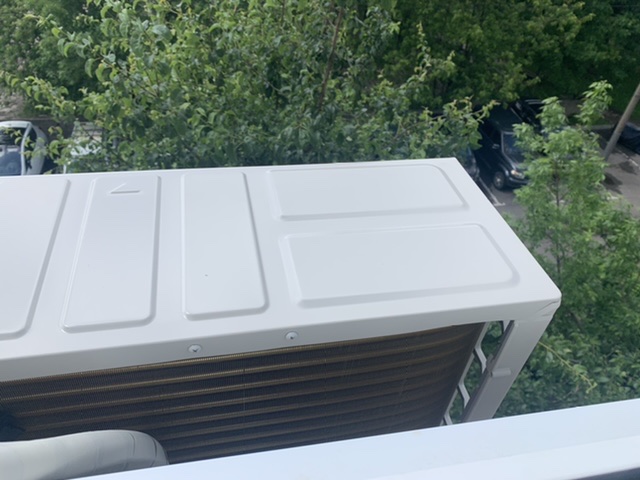

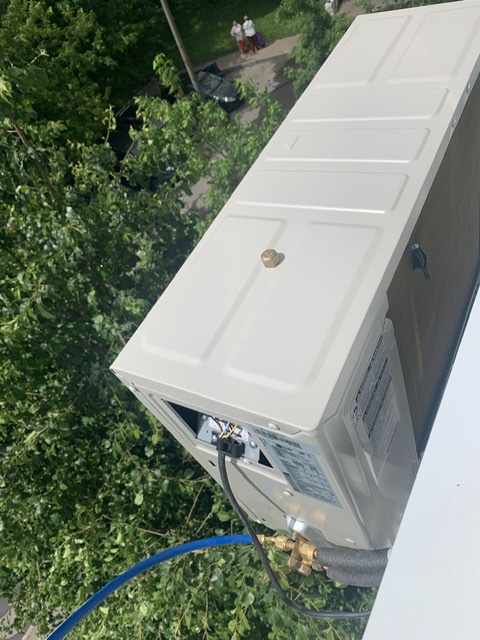

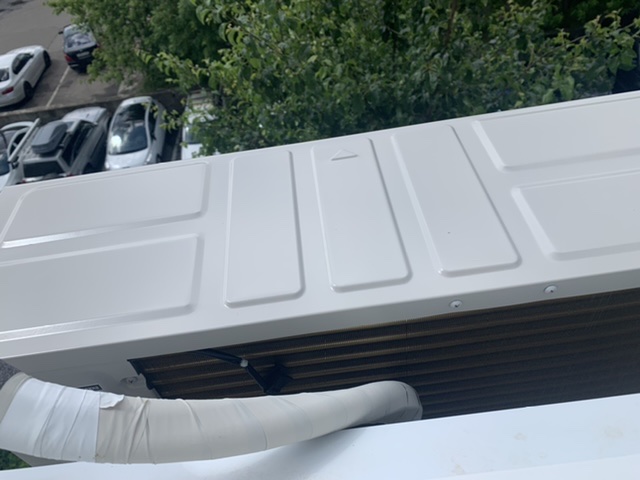

Наружный блок (717×495×230 мм, 25,7 кг):

• На усиленные кронштейны, зафиксированные в несущей стене анкерными болтами;
• Доступ свежего воздуха — не в замкнутом пространстве, не за глухим экраном;
• По возможности в затенённой стороне фасада — прямые солнечные лучи снижают эффективность охлаждения;
• Минимум вибрации и шума для соседей — использование резиновых виброизоляторов;
• Доступ для обслуживания — мойки и проверки давления фреона.

2. Разметка трассы

Маршрут трассы определяется расположением внутреннего и наружного блоков. Трасса состоит из:

• Двух медных трубок — жидкостной 1/4" (6,35 мм) и газовой 3/8" (9,52 мм);
• Межблочного кабеля — 4×1,5 мм²;
• Дренажного шланга — диаметр 16 мм.

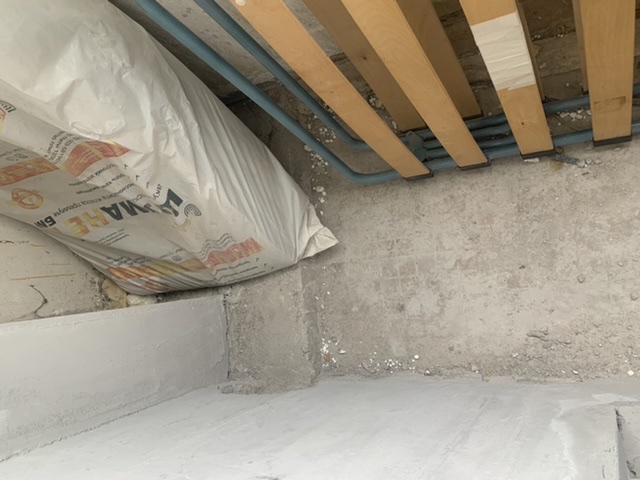

Трасса прокладывается по кратчайшему пути с минимальным количеством изгибов. При скрытой прокладке — в штробе, прорезанной в стене. При открытой — в пластиковом кабель-канале.

Модель LG P09SP2 поддерживает вывод трассы из внутреннего блока в четырёх направлениях: сзади слева, сзади справа, слева, справа — выбирается при разметке в зависимости от расположения отверстия в стене.

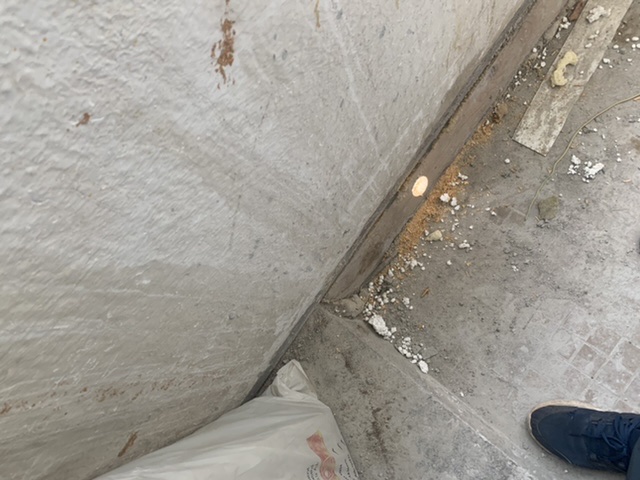

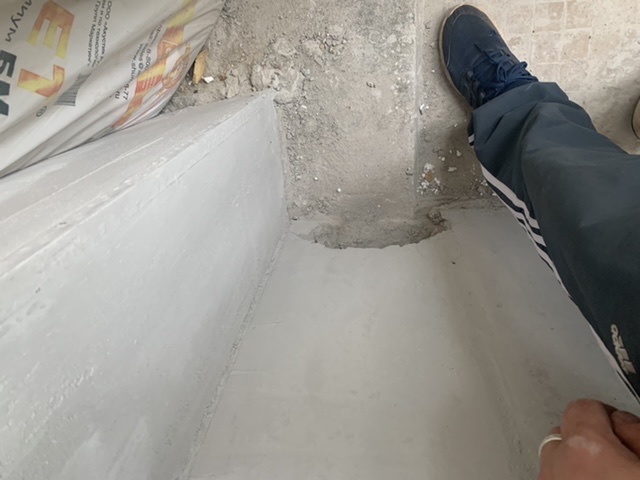

3. Бурение сквозного отверстия

Отверстие диаметром 45–55 мм бурится перфоратором под наклоном вниз в сторону улицы (3–5 градусов). Наклон обеспечивает самотёк конденсата по дренажному шлангу — вода не должна застаиваться.

В готовое отверстие вставляется защитная гильза — отрезок пластиковой трубы, предохраняющий изоляцию медных трубок и кабели от повреждения об острые края бетона или кирпича.

При необходимости бурится дополнительное отверстие — например, при выводе трассы через балкон или при установке наружного блока на смежной стене.

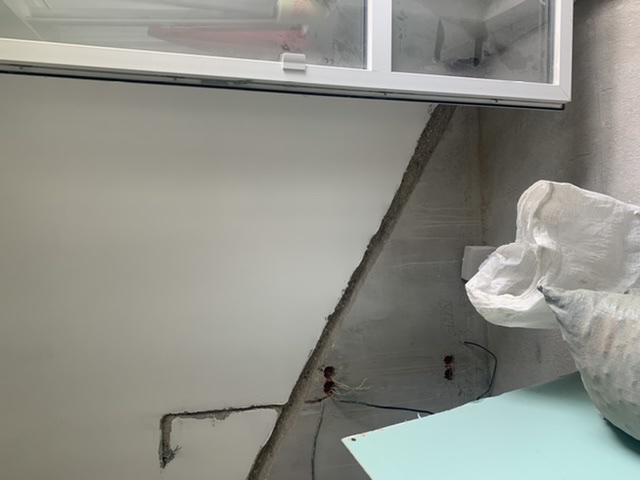

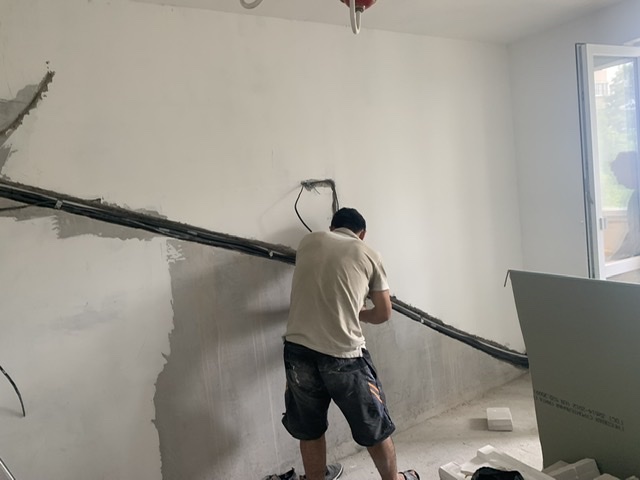

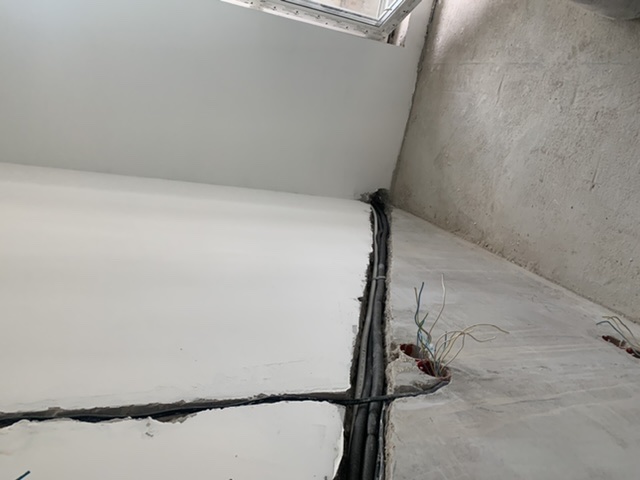

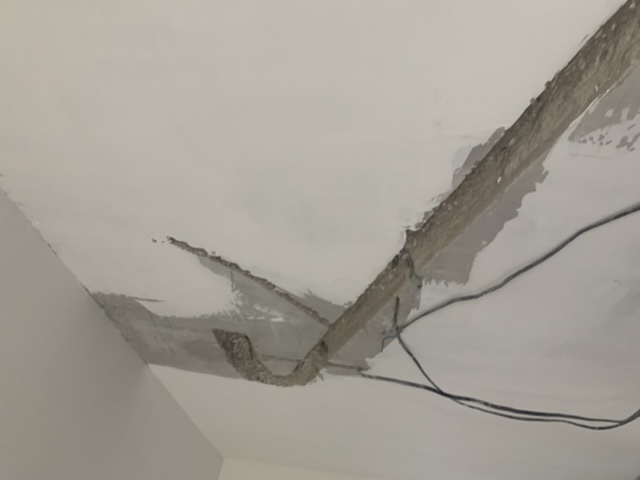

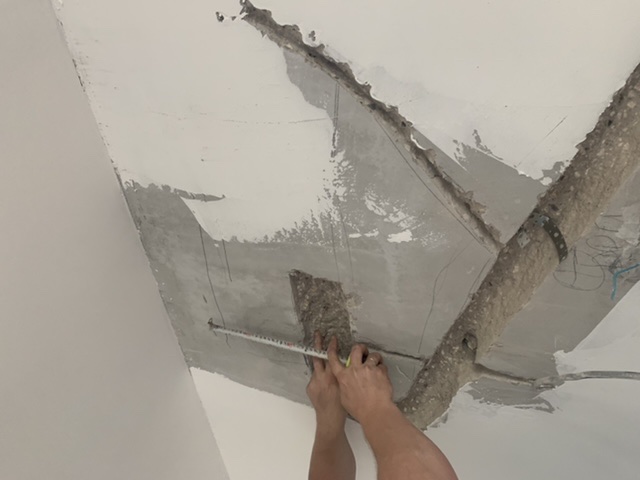

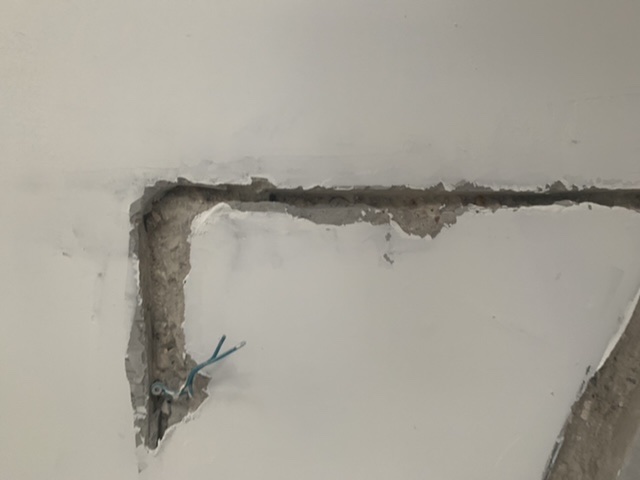

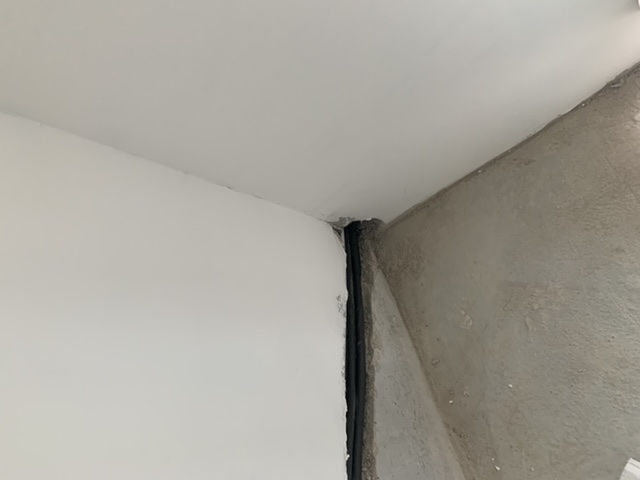

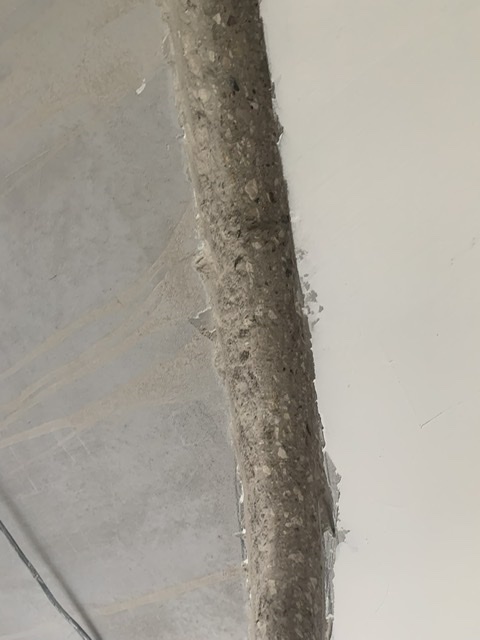

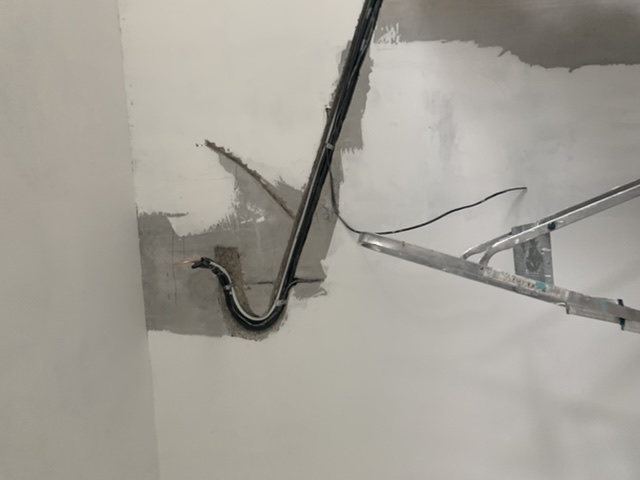

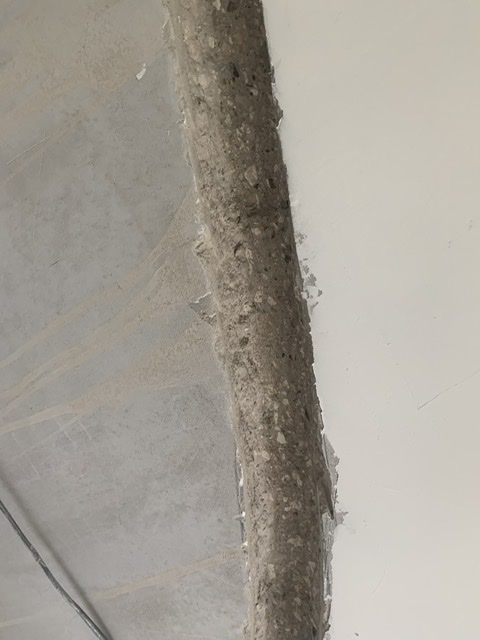

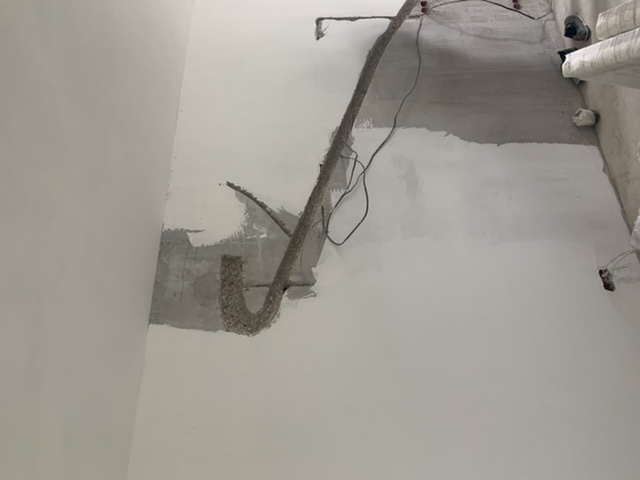

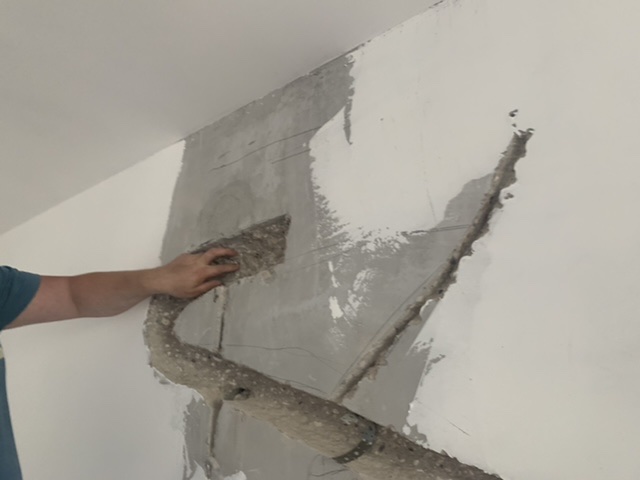

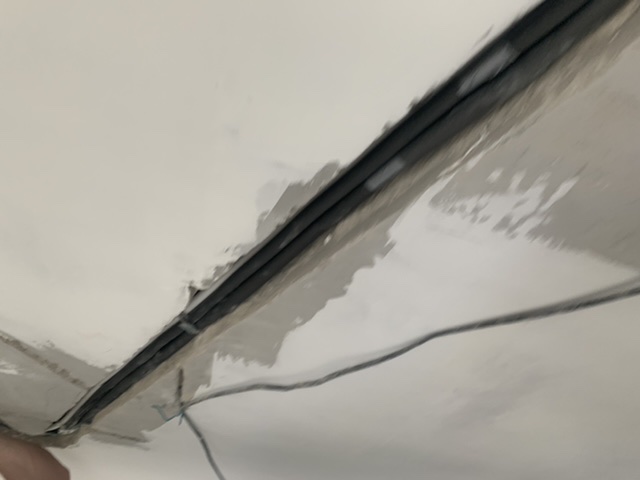

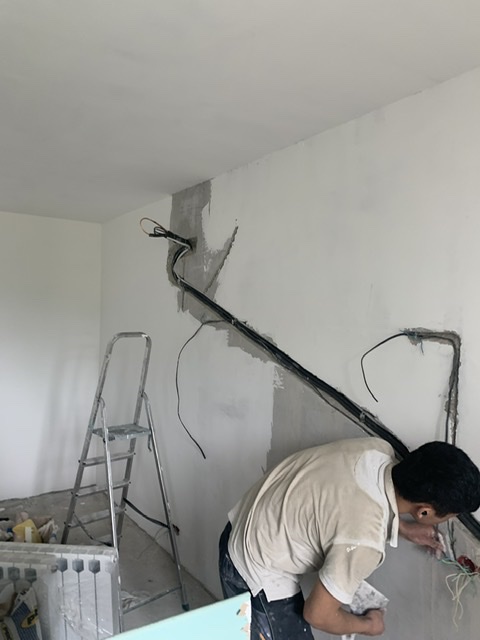

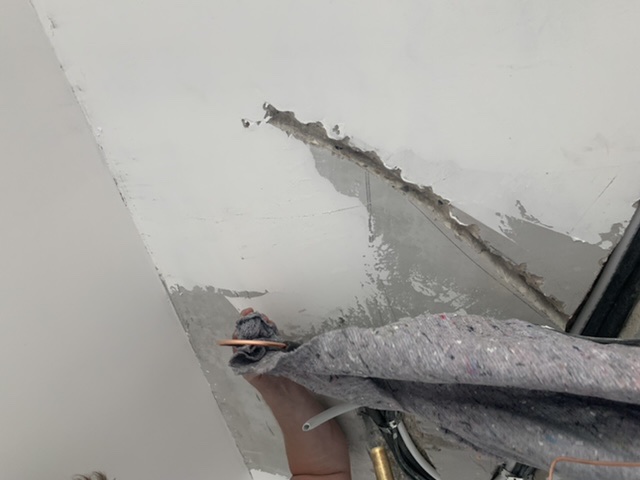

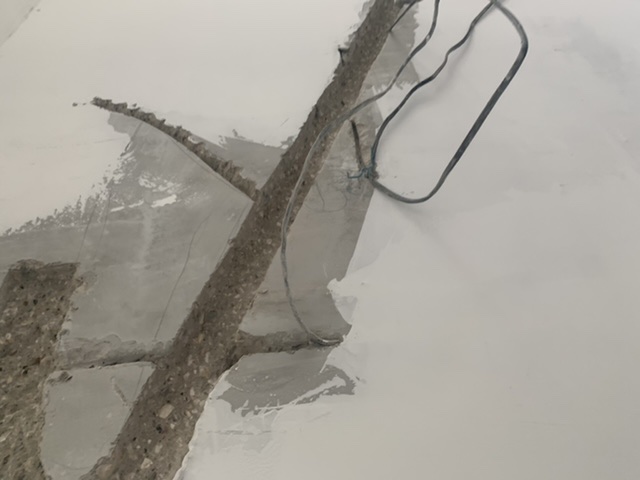

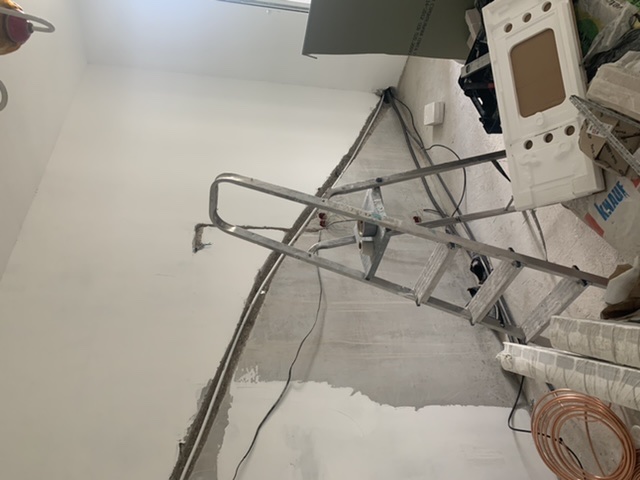

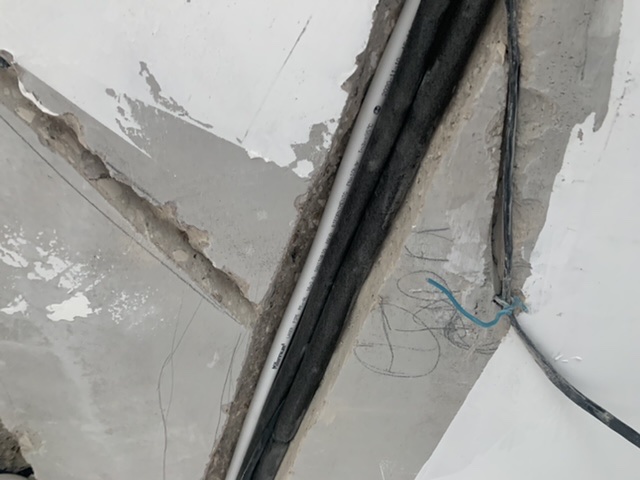

4. Штробление стены (при скрытой прокладке)

Штроба — канал в стене глубиной 40–60 мм и шириной 50–70 мм, в который укладывается трасса. Ширина штробы рассчитывается на две медные трубки в изоляции, межблочный кабель и дренажный шланг, связанные в жгут.

Борозда прорезается болгарой с алмазным диском, затем выбивается перфоратором. Глубина должна обеспечивать укладку жгута с зазором 10–15 мм для штукатурки.

Штробление не допускается в несущих стенах панельных домов — в таких случаях применяется открытая прокладка в кабель-канале.

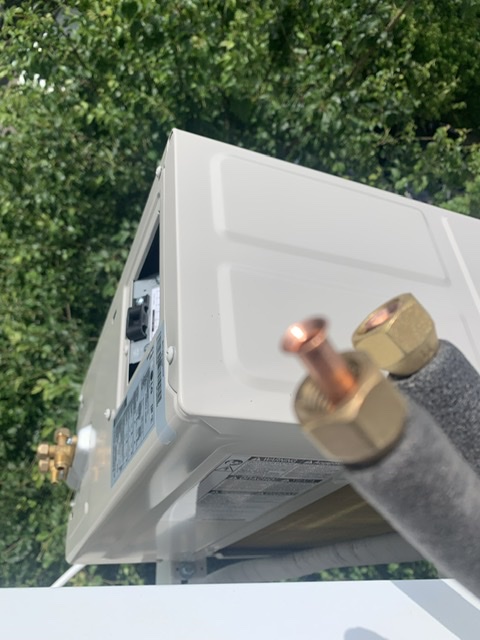

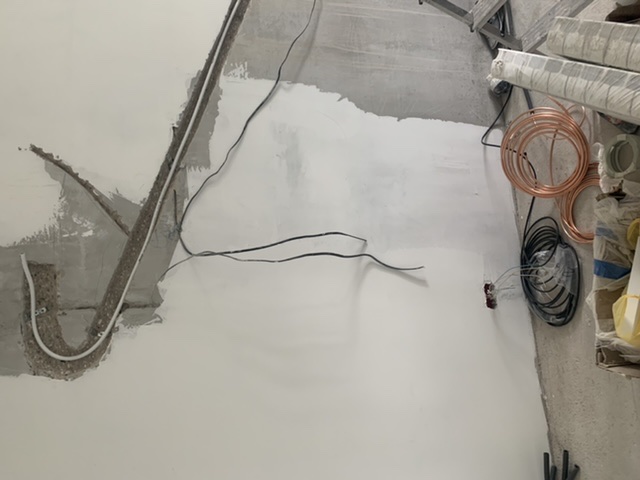

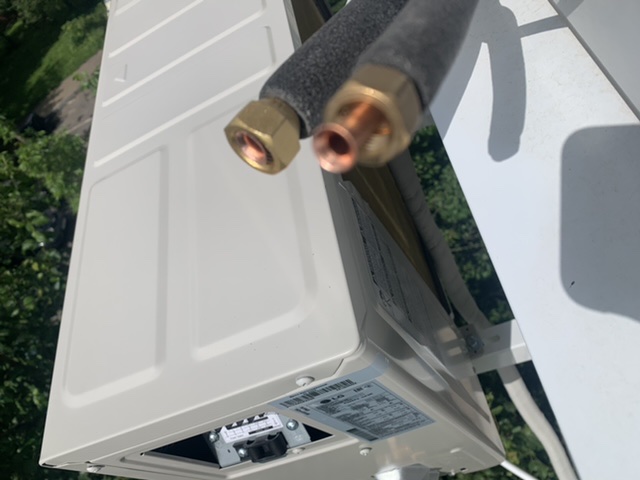

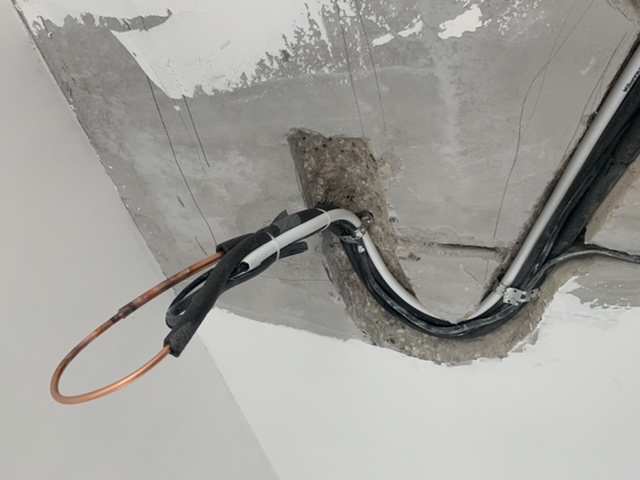

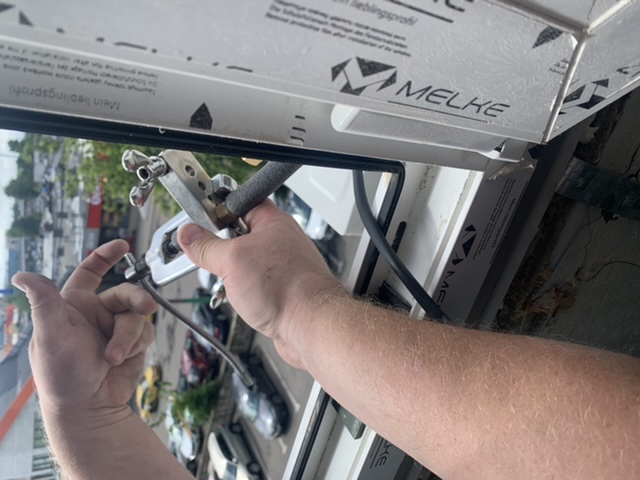

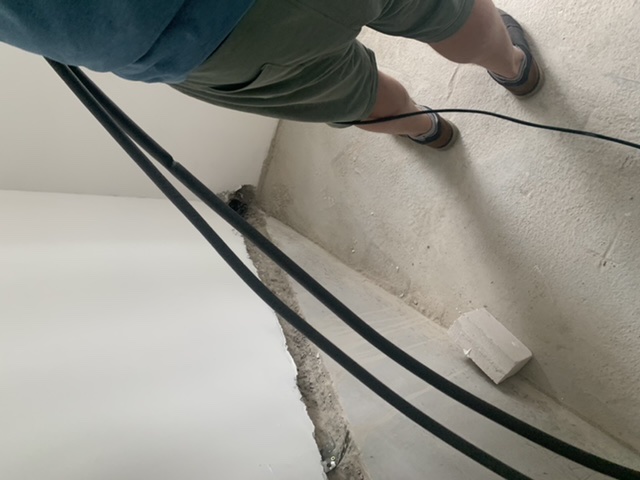

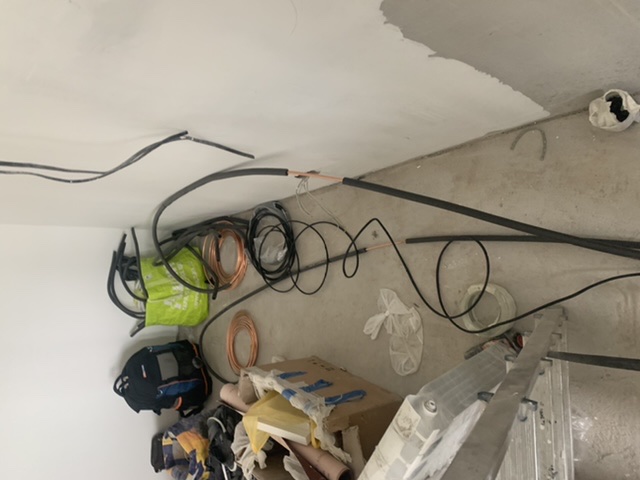

5. Прокладка медных трубок

Для LG P09SP2 используются медные трубки диаметром 1/4" (6,35 мм) для жидкостной линии и 3/8" (9,52 мм) для газовой линии.

• Резка труб — труборезом, не ножовкой. Медная стружка, попавшая внутрь контура, забивает капиллярную трубку и выводит компрессор из строя.
• Зачистка (римминг) — края труб обрабатываются риммером для удаления заусенцев. Труба располагается концом вниз во избежание попадания стружки внутрь.

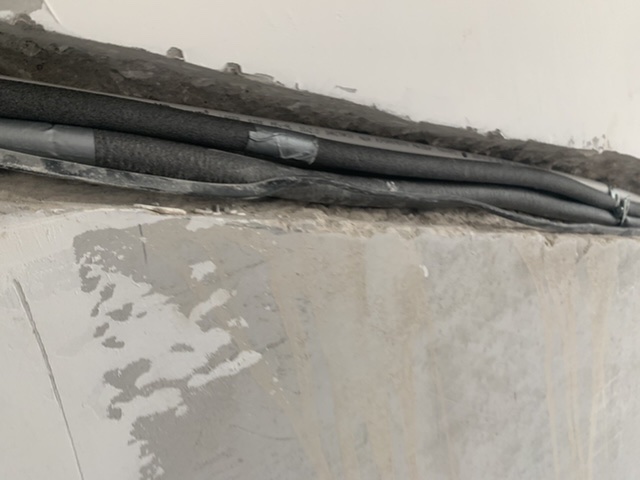

• Теплоизоляция — на каждую трубку надевается утеплитель (флекс) для предотвращения конденсации и потери холода. Изоляция должна плотно прилегать, без зазоров.
• Изгиб — трубки гнутся трубогибом с радиусом не менее 4 диаметров. Залом медной трубки сужает сечение — компрессор работает на перегрузке.
• Сборка в жгут — трубки, кабель и дренажный шланг связываются вместе виниловой лентой.

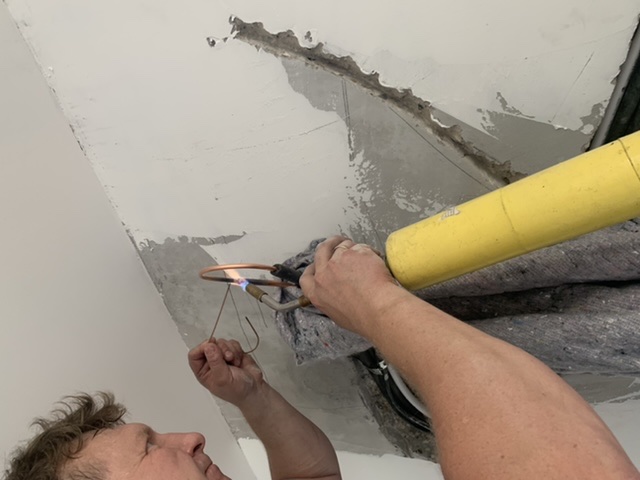

Концы трубок закрываются пластиковыми заглушками для защиты от пыли и влаги до второго этапа монтажа.

6. Прокладка межблочного кабеля

Для LG P09SP2 используется межблочный кабель 4×1,5 мм² с заземлением. Кабель прокладывается параллельно медным трубкам в одном жгуте.

Кабель не должен быть натянут — оставляется запас 30–50 см на концах для подключения к клеммным колодкам блоков на втором этапе.

Концы кабеля маркируются — чтобы при подключении на втором этапе не перепутать нумерацию клемм. Несоответствие нумерации клемм внутреннего и наружного блоков приводит к отказу работы или выходу платы из строя.

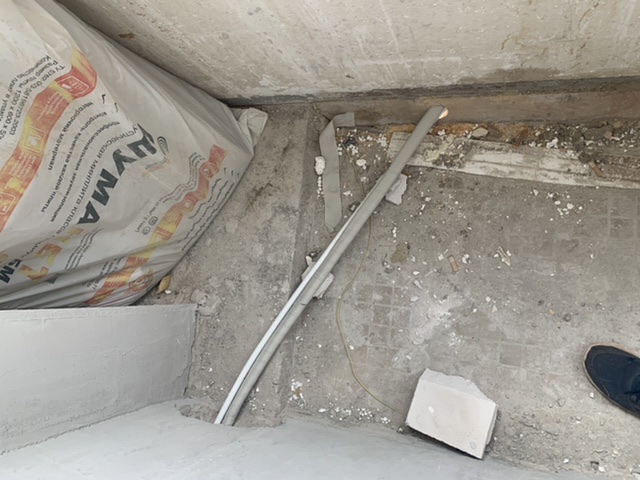

7. Прокладка дренажного шланга

Дренажный шланг диаметром 16 мм отводит конденсат из поддона внутреннего блока на улицу или в канализацию.

• Шланг прокладывается с уклоном вниз не менее 1 см на 1 м — без подъёмов, провисаний и перегибов.
• Вывод на улицу — через сквозное отверстие, рядом с медной трассой.
• Вывод в канализацию — через сифон с гидрозатвором для предотвращения проникновения запахов.
• Шланг теплоизолируется на участке прохождения через тёплое помещение — для предотвращения конденсации на поверхности.

8. Установка монтажной пластины

Монтажная пластина (карта) снимается с задней панели внутреннего блока и прикладывается к стене. С помощью строительного уровня выставляется строго горизонтально — даже минимальный перекос нарушает гравитационный отток конденсата, вода скапливается в поддоне, появляется плесень и протечки.

После разметки пластина фиксируется дюбелями. Для бетона — анкерные болты, для кирпича — пластиковые дюбели. Для гипсокартона — крепление к металлокаркасу или установка закладной.

9. Прокладка силового кабеля (опционально)

Питание сплит-системы LG P09SP2 подаётся на наружный блок. Силовой кабель 3×1,5 мм² прокладывается от электрощита до места установки наружного блока — отдельной линией с автоматом 15 А.

Если первый этап выполняется до ремонта — силовой кабель прокладывается в штробе одновременно с трассой. Если наружный блок устанавливается на фасаде — кабель выводится через сквозное отверстие.

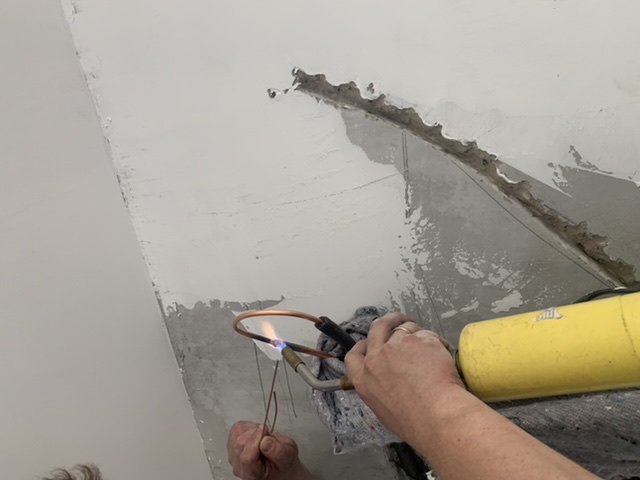

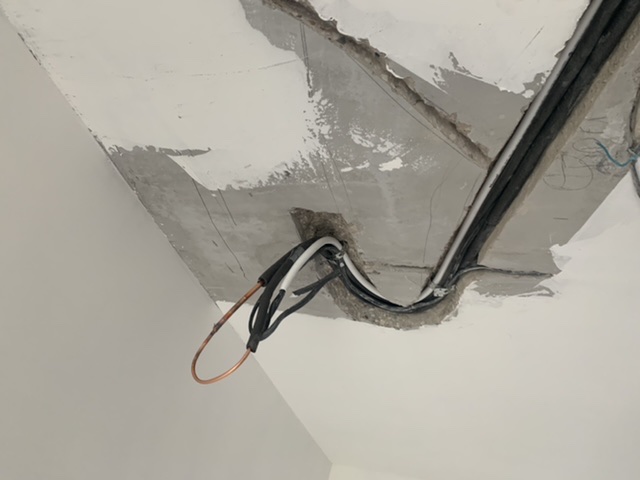

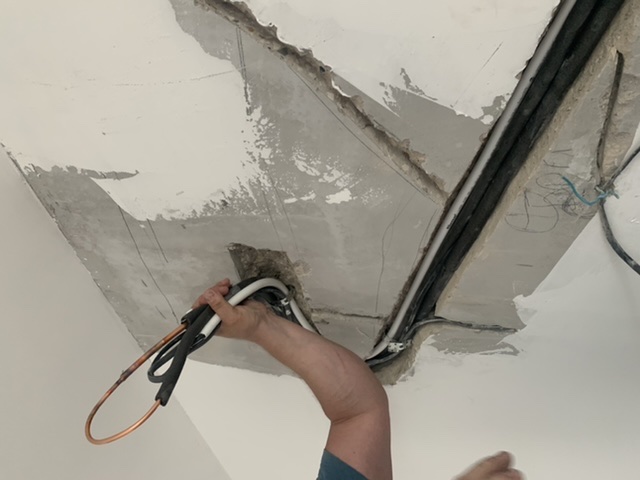

10. Консервация трассы

После прокладки всех коммуникаций:

• Медные трубки закрываются заглушками.
• Концы кабеля изолируются изолентой.
• Дренажный шланг закрывается заглушкой.
• Выходы из стены заклеиваются малярной лентой для защиты от штукатурки и краски.
• Монтажная пластина защищается плёнкой.

Трасса законсервирована и готова к штукатурке, покраске или оклейке обоями.

Схемы прокладки трассы для LG P09SP2

Модель LG P09SP2 поддерживает несколько вариантов прокладки трассы:

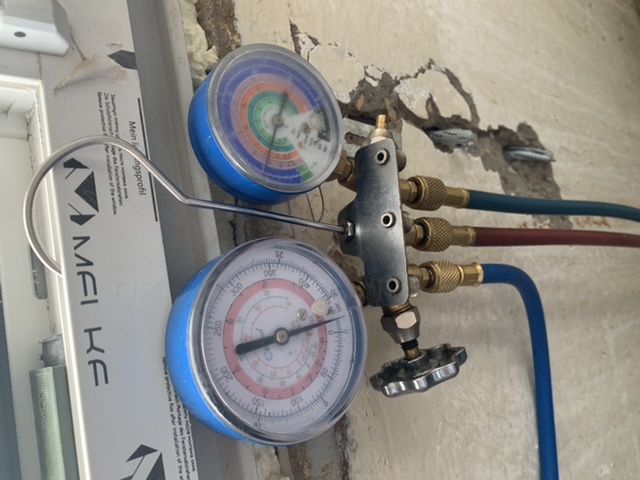

Расчёт заправки фреоном при удлинённой трассе

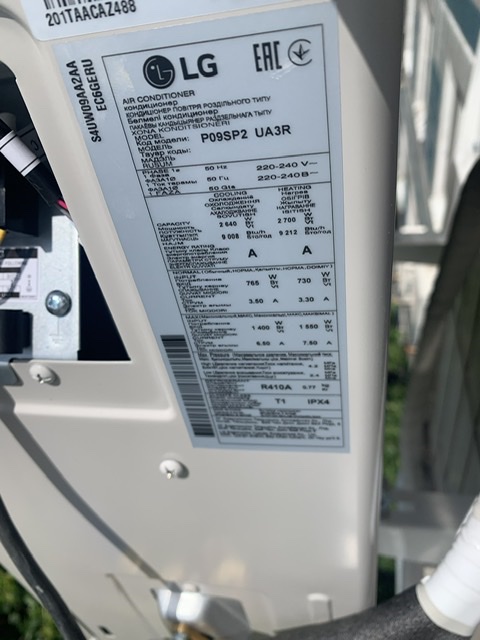

Заводская заправка наружного блока LG P09SP2 — 770 г R410A. Заправка рассчитана на стандартную трассу 3–5 м. При удлинении трассы требуется дополнительная заправка из расчёта 20 г/м:

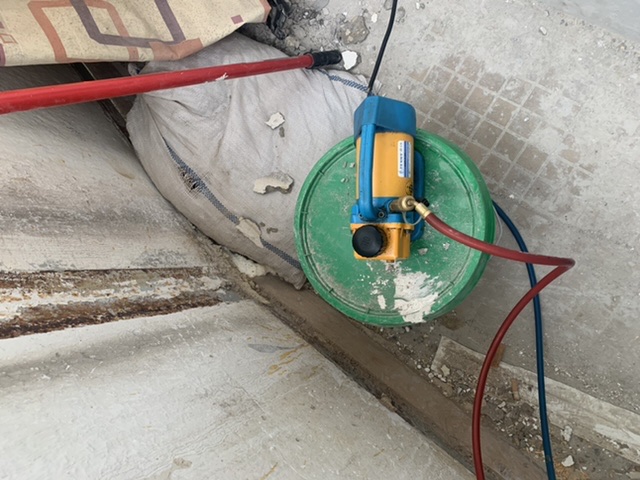

Дополнительная заправка выполняется на втором этапе монтажа — после установки блоков и вакуумирования.

Стоимость первого этапа монтажа

Цены по московскому рынку на сентябрь 2026 года:

Что входит в стоимость первого этапа

Особенности модели, влияющие на первый этап монтажа

Двухроторный компрессор LG Dual Inverter. Инверторный компрессор работает в плавном диапазоне мощностей — от 0,88 до 3,25 кВт. Особенно чувствителен к остаточной влаге в фреоновом контуре. На втором этапе вакуумирование должно быть максимально глубоким — не менее 15–20 минут. На первом этапе важно тщательно заглушить концы медных трубок, чтобы влага и пыль не попали внутрь.

Хладагент R410A. Двухкомпонентная смесь (R32/R125, 50/50). Заводская заправка 770 г рассчитана на трассу до 5 м. При удлинении — дозаправка 20 г/м. На первом этапе диаметр медных труб должен точно соответствовать спецификации: 1/4" и 3/8". Использование труб другого диаметра недопустимо — нарушается расход хладагента, компрессор работает на перегрузке.

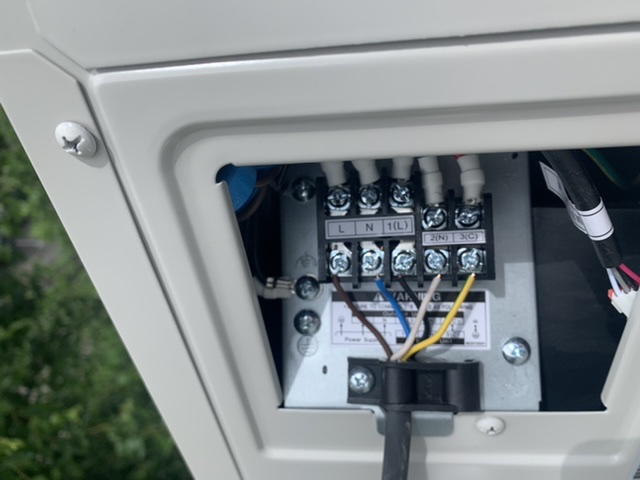

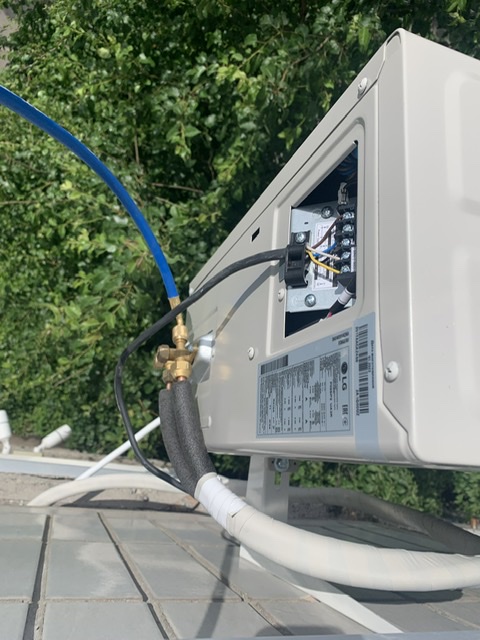

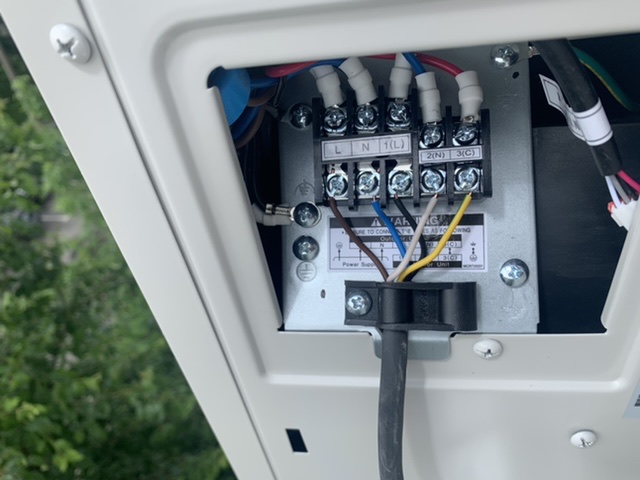

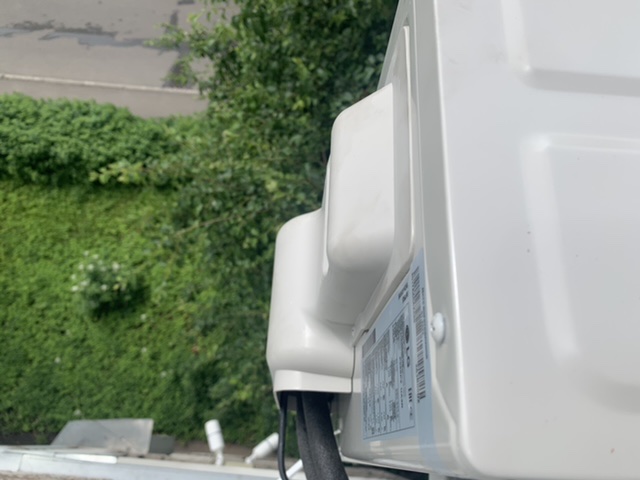

Подача питания на наружный блок. В модели P09SP2 электропитание подаётся на наружный блок, а не на внутренний. Силовой кабель 3×1,5 мм² прокладывается от электрощита до места установки наружного блока. Межблочный кабель 4×1,5 мм² передаёт управляющие сигналы. На первом этапе важно проложить оба кабеля.

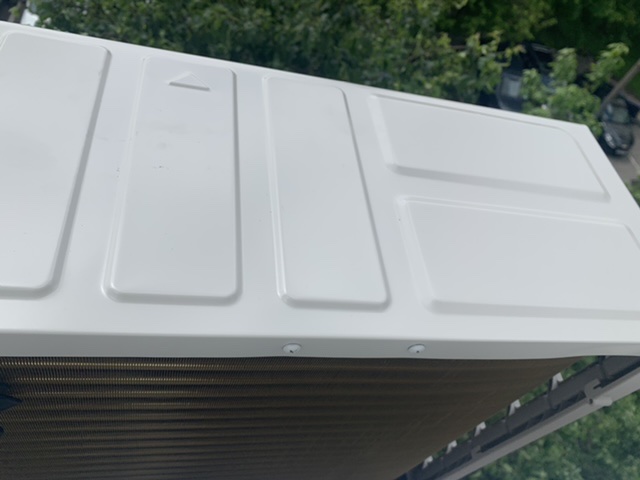

Покрытие Gold Fin. Антикоррозийное покрытие теплообменника наружного блока. Не влияет на первый этап, но при выборе места установки наружного блока на втором этапе учитывается — покрытие продлевает срок службы на фасаде, подверженном дождю.

Минимальный уровень шума 21 дБ. Один из самых тихих кондиционеров в классе. При выборе места установки внутреннего блока на первом этапе учитывается — блок можно устанавливать в спальне, уровень шума не причинит дискомфорта.

Типичные ошибки при первом этапе монтажа

• Резка труб ножовкой — медная стружка попадает в контур, забивает капиллярную трубку, выводит компрессор из строя. Только труборез.
• Изгиб труб без трубогиба — залом медной трубки сужает сечение, компрессор работает на перегрузке, снижается производительность.
• Отсутствие теплоизоляции на трубках — конденсат на трубках, потеря холода, повышение расхода электроэнергии. Поверхностный конденсат повреждает штукатурку и обои.
• Неправильный уклон дренажа — конденсат застаивается, вода капает из внутреннего блока на стену и пол. На втором этапе устранить сложно — может потребоваться переделка трассы.
• Отверстие без наклона — вода не стекает на улицу, затекает обратно в помещение.
• Кабель без запаса — на втором этапе не хватает длины для подключения к клеммам, приходится наращивать, что нарушает целостность.
• Монтажная пластина не по уровню — внутренний блок висит с перекосом, конденсат скапливается в поддоне, протекает.
• Незаглушенные концы трубок — пыль и влага попадают внутрь контура. На втором этапе вакуумирование не удаляет всю влагу — компрессор выходит из строя.

Подготовка помещения к первому этапу

Для качественного и быстрого первого этапа монтажа помещение должно быть подготовлено:

• Черновая отделка — стены оштукатурены, но без чистовой отделки (краска, обои, панели). Штробление проводится по черновой штукатурке.
• Электрощит установлен — автомат 15 А на отдельной линии для кондиционера готов.
• Доступ к стенам — мебель убрана, доступ к месту установки внутреннего блока и маршруту трассы свободен.
• План ремонта — известно расположение мебели, потолка, розеток. Места установки блоков согласованы с дизайнером или прорабом.
• Наружный доступ — согласован доступ к фасаду для установки наружного блока (на втором этапе). При необходимости — согласование с УК.

Связь первого и второго этапов

Первый и второй этапы неразрывно связаны. Качество первого этапа определяет успех второго:

• Правильно проложенная трасса с нужным диаметром труб, целой изоляцией и правильным уклоном дренажа — залог беспроблемной установки блоков.
• Заглушенные концы трубок — чистый контур без пыли и влаги. Вакуумирование на втором этапе эффективно.
• Маркировка кабеля — правильное подключение клемм на втором этапе.
• Монтажная пластина по уровню — ровная установка внутреннего блока, корректный отток конденсата.

Если первый этап выполнен некачественно, второй этап может потребовать переделки трассы — штробления стены, замены труб, перезакладки кабеля. Это дороже и дольше, чем правильный первый этап.

Почему первый этап должны выполнять специалисты

• Профессиональный инструмент — перфоратор, труборез, трубогиб, риммер, строительный уровень. Без этих инструментов качественная закладка трассы невозможна.
• Точный подбор материалов — медные трубки строго 1/4" и 3/8", кабель 4×1,5 мм², дренаж 16 мм. Несоответствие диаметров и сечений — нарушение работы системы.
• Соблюдение технологий — изгиб труб с радиусом не менее 4 диаметров, уклон дренажа 1 см/м, наклон отверстия 3–5 градусов, герметичная теплоизоляция.
• Учёт особенностей модели — подача питания на наружный блок, межблочный кабель 4×1,5 мм², заводская заправка 770 г с дозаправкой 20 г/м.
• Безопасность — работа с электропитанием, бурение стены, высотные работы при разметке фасада.
• Гарантия — производитель LG даёт гарантию 3 года на оборудование и 10 лет на компрессор, но только при условии профессионального монтажа с оформленным актом. Самостоятельная закладка трассы — аннулирование гарантии.
• Экономия на переделке — некачественный первый этап приводит к переделке трассы (от 5 000 ₽), замене компрессора (от 15 000 ₽), протечкам конденсата. Профессиональная закладка стоит дешевле, чем исправление последствий.
