Первый этап укладка трассы кондиционера

Первый этап — укладка трассы кондиционера в штробу

Закладка трассы кондиционера — это первый и самый ответственный этап монтажа сплит-системы, который выполняется до начала чистовой отделки помещения. На этом этапе в стенах пробиваются штробы, прокладываются медные трубы для циркуляции хладагента, дренажный шланг для отвода конденсата и межблочный кабель. После завершения ремонта все коммуникации остаются скрытыми внутри стен — остаётся только установить внутренний и наружный блоки и подключить их к заложенной трассе.

Когда закладывать трассу

Идеальный момент для закладки трассы — этап черновых работ, сразу после возведения перегородок и до начала шпаклёвки стен. Если стены уже готовы, придётся либо штробить заново (грязно и дорого), либо прятать трассу в декоративный короб (некрасиво). Правильная последовательность работ при ремонте выглядит так:

1. Демонтаж старой отделки, возведение перегородок.
2. Разводка электрики и сантехники.
3. Закладка трассы кондиционера — штробление, прокладка труб, дренажа, кабеля, опрессовка.
4. Шпаклёвка стен, чистовая отделка.
5. Установка блоков кондиционера и подключение к трассе.

Между закладкой трассы и установкой блоков может пройти несколько месяцев — и это нормально. Главное, чтобы трасса была проложена и проверена до закрытия штроб.

Что входит в трассу кондиционера

Полная закладка трассы включает четыре элемента:

Фреоновая магистраль — две медные трубы (жидкостная тонкая и газовая толстая), по которым циркулирует хладагент между внутренним и наружным блоками. Трубы должны быть из меди марки ASTM B280, правильного диаметра (зависит от мощности кондиционера) и обязательно в теплоизоляции.

Дренажный шланг — пластиковая гофрированная трубка для отвода конденсата из внутреннего блока. Прокладывается с уклоном не менее 1 см на метр в сторону стока, чтобы вода уходила самотёком. Если естественный уклон организовать невозможно, устанавливается дренажная помпа.

Межблочный кабель — кабель связи между внешним и внутренним блоками (обычно 4–5 жил). По нему передаются сигналы управления.

Силовой кабель питания — отдельная линия от электрощитка до места установки внутреннего блока. Для кондиционеров мощностью до 3,5 кВт используется кабель сечением 3×2,5 мм² с автоматом на 16А, для моделей мощнее 3,5 кВт — кабель 3×4 мм².

Этапы прокладки трассы

Разметка и согласование

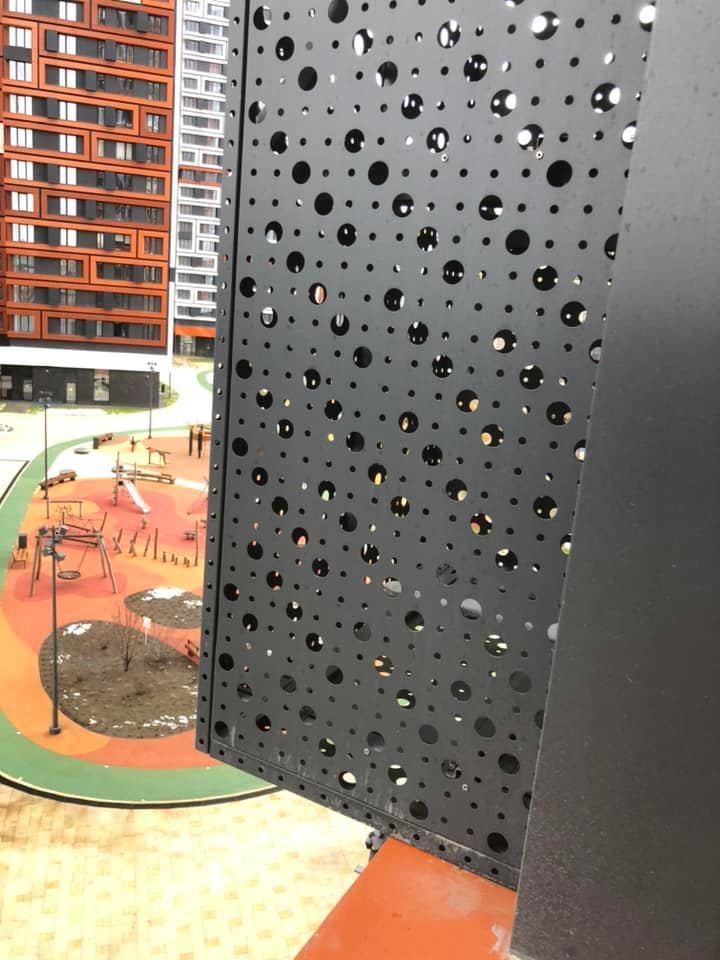

Монтажник вместе с заказчиком и дизайнером определяет места установки наружного и внутреннего блоков, маршрут прокладки трассы (под потолком, в полу, по стене), точку вывода дренажа (на улицу или в канализацию). Места установки блоков нужно определить заранее — после фиксации трассы сместить их даже на пару сантиметров уже не получится.

Штробление стен

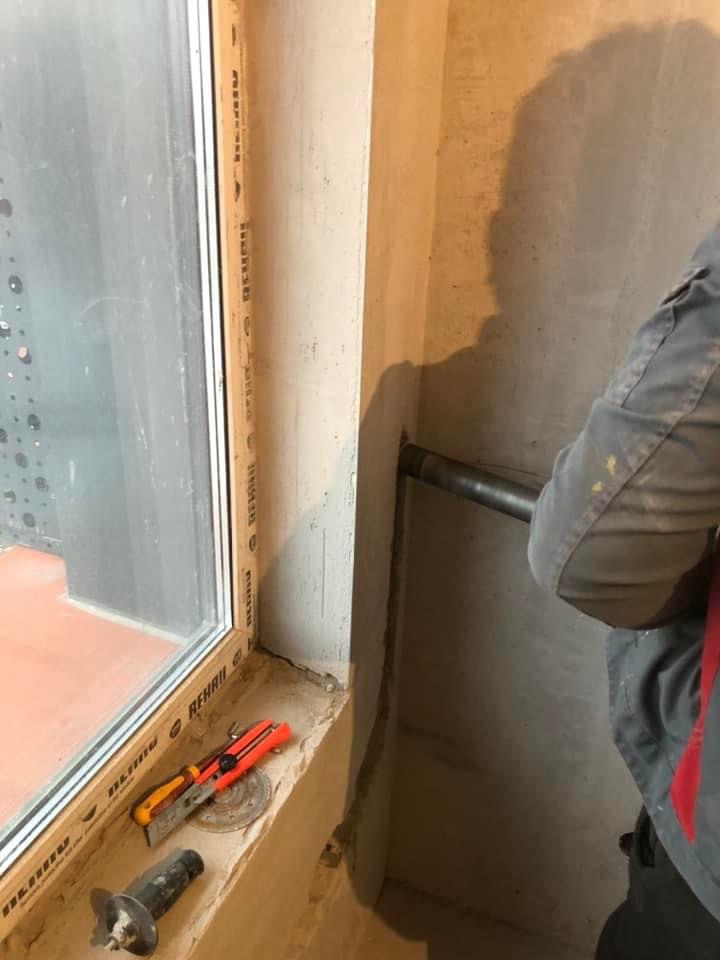

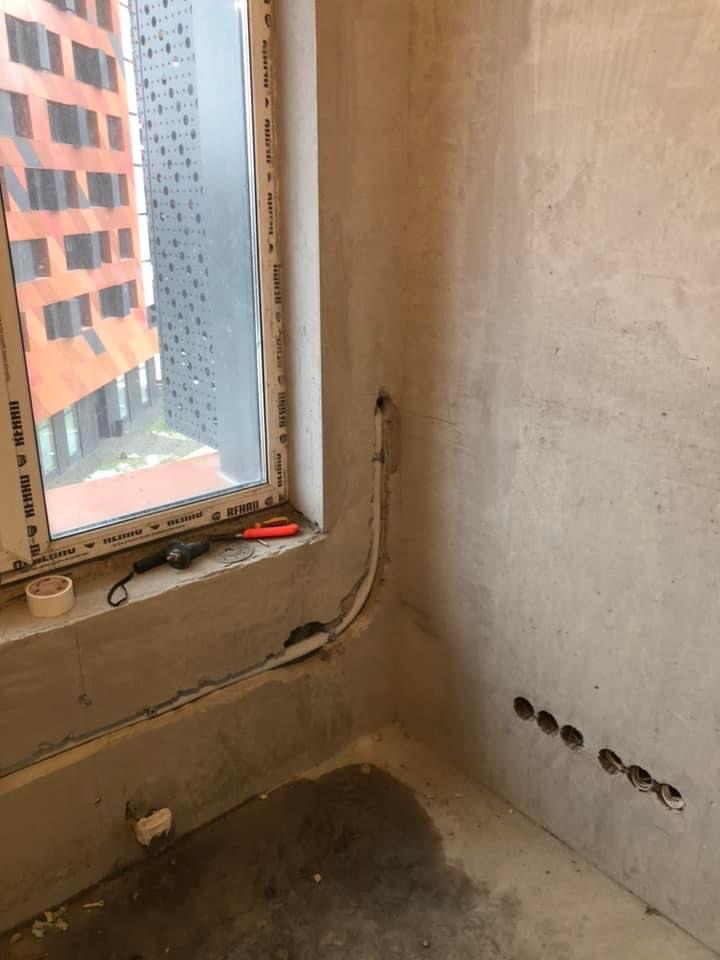

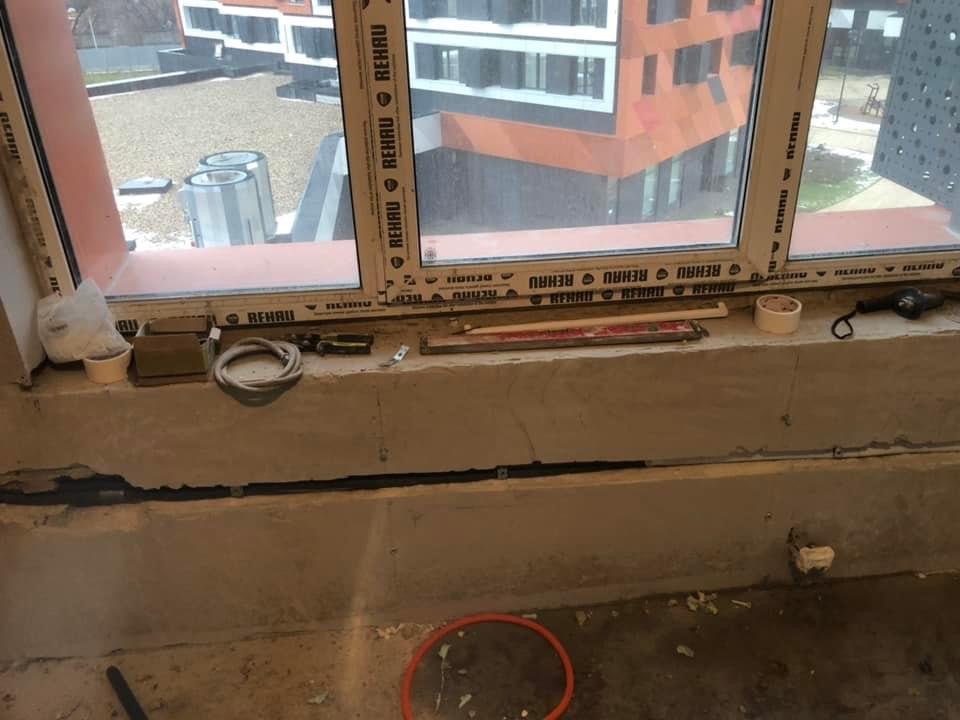

В стенах пробиваются каналы глубиной 5–7 см и шириной 10–15 см — размеры должны accommodate все коммуникации с запасом. Диаметр сквозного проходного отверстия для трассы в наружной стене — 60–80 мм. Штробление выполняется с учётом диаметра медных труб вместе с теплоизоляцией, дренажного шланга и кабеля.

Прокладка медных труб

Медная труба раскатывается до нужной длины и отрезается труборезом — не ножовкой, которая оставляет заусенцы. После резки удаляются заусенцы римером, иначе при развальцовке соединение будет негерметичным. Изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы — ручной изгиб без инструмента приводит к заломам, в которых застаивается масло и нарушается циркуляция фреона.

На каждую трубу отдельно надевается теплоизоляция толщиной не менее 9 мм. Разрывы изоляции недопустимы — они приводят к образованию конденсата внутри стены. Стыки изоляции проклеиваются специальной лентой.

Прокладка дренажа

Дренажная трубка укладывается с постоянным уклоном в сторону стока. Обратный уклон или провисания приводят к застою воды, появлению запаха и протечкам на обои. Если дренаж выводится в канализацию, обязательно устанавливается сифон (гидрозатвор) — без него из канализации пойдёт запах.

Прокладка кабеля

Межблочный и силовой кабели прокладываются в отдельной гофре. Электрическая схема согласовывается с электриком заранее — для кондиционера нужна выделенная линия от щитка с собственным автоматом защиты.

Сборка трассы

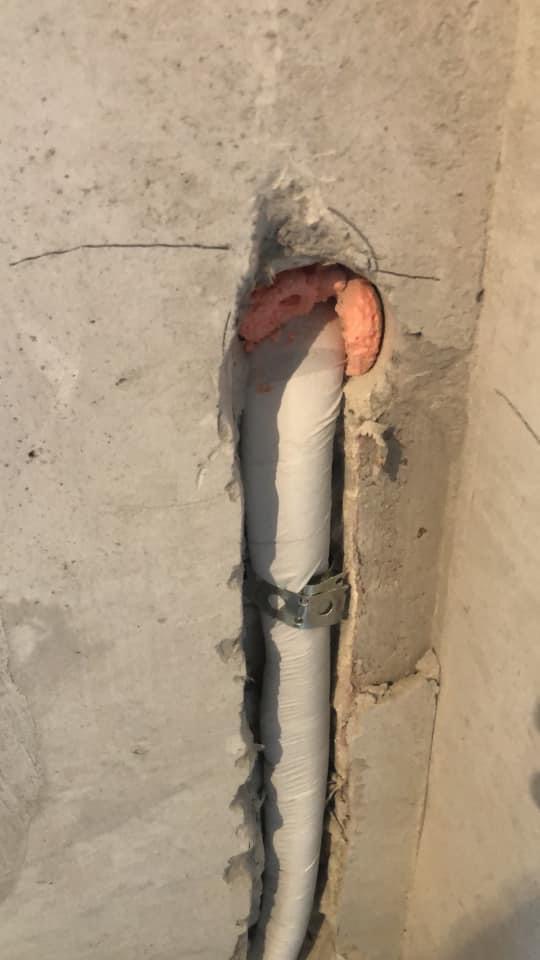

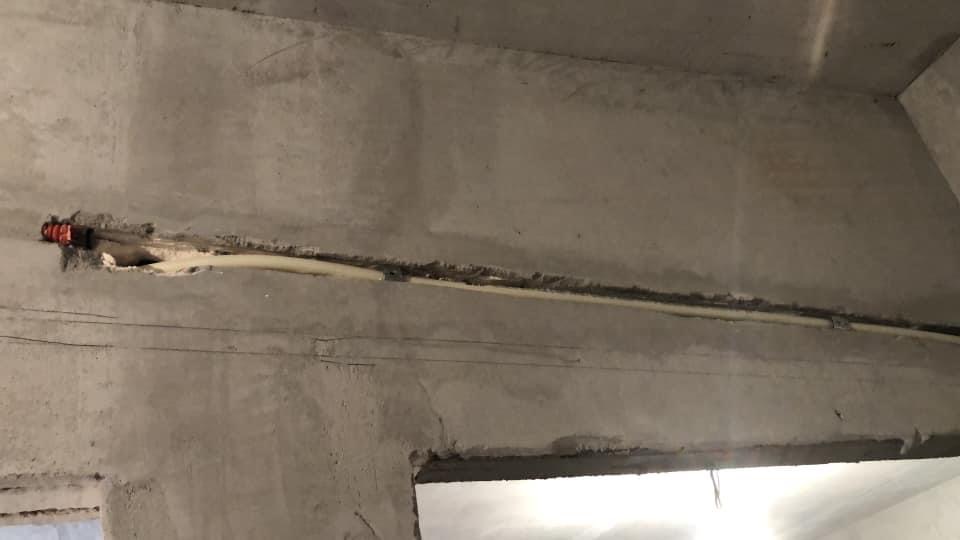

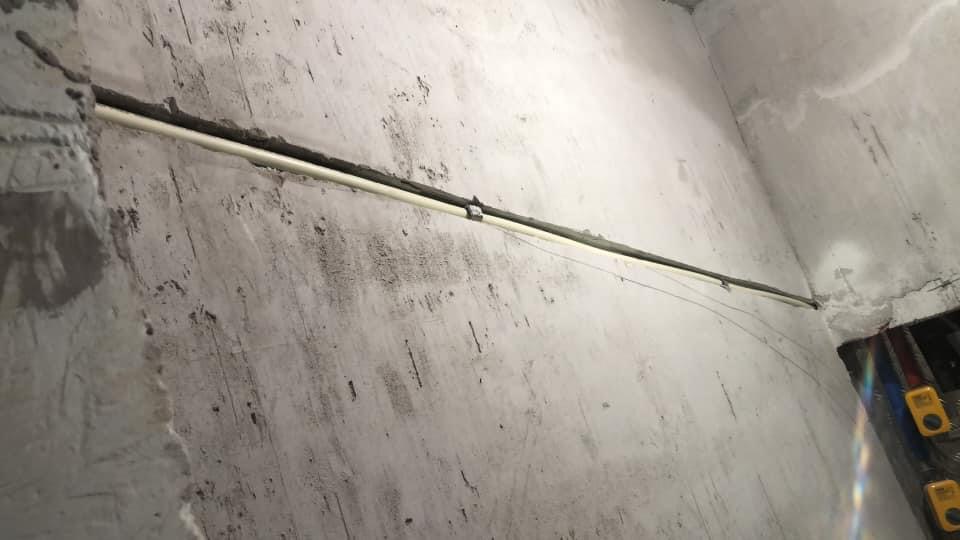

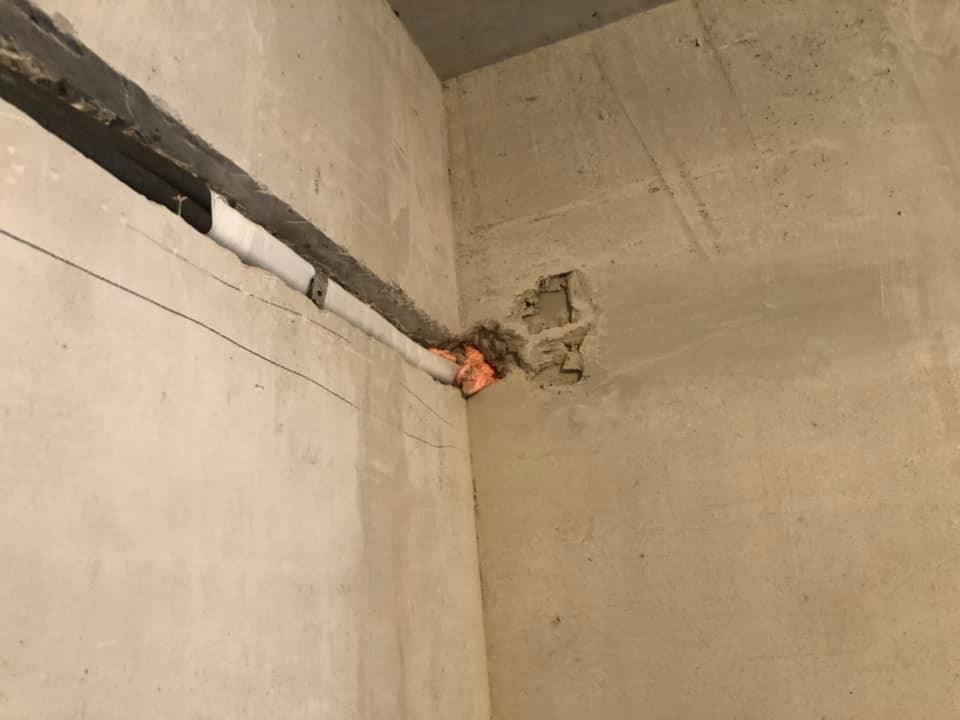

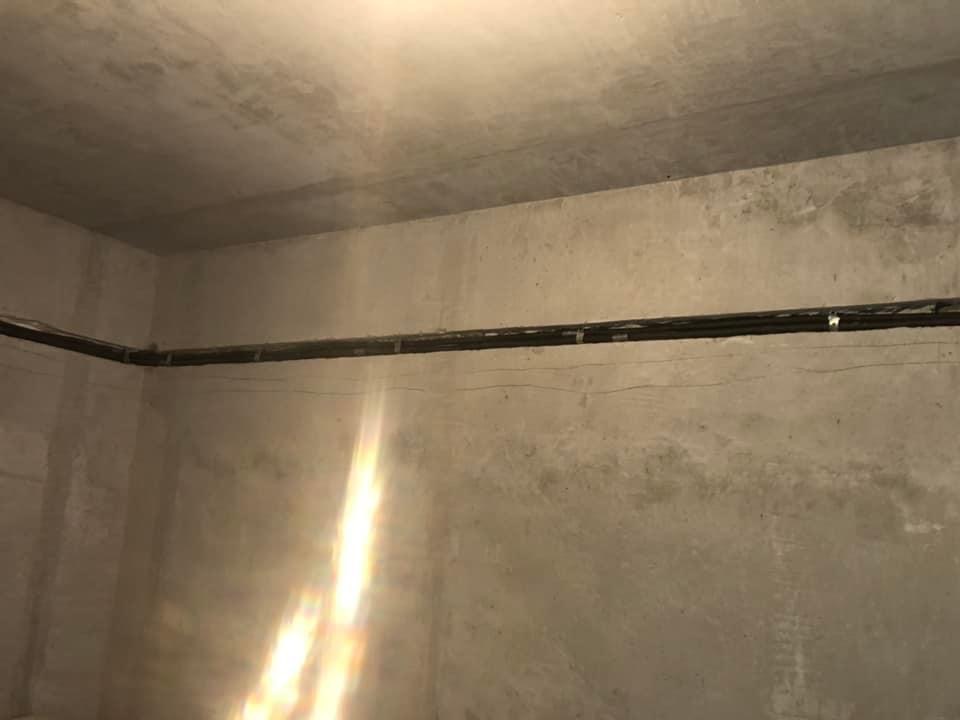

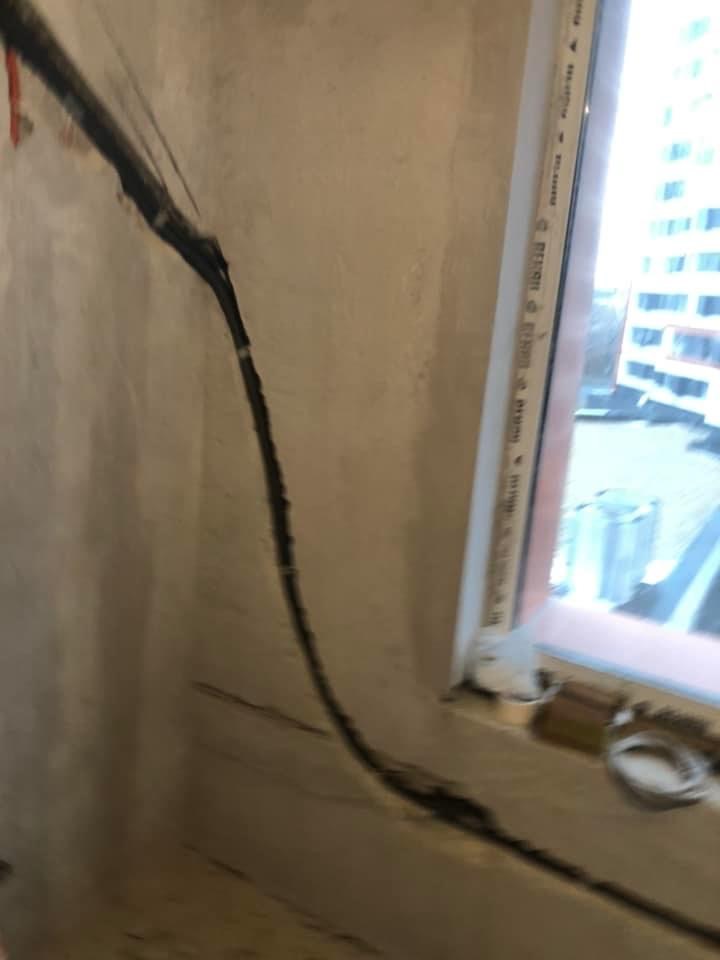

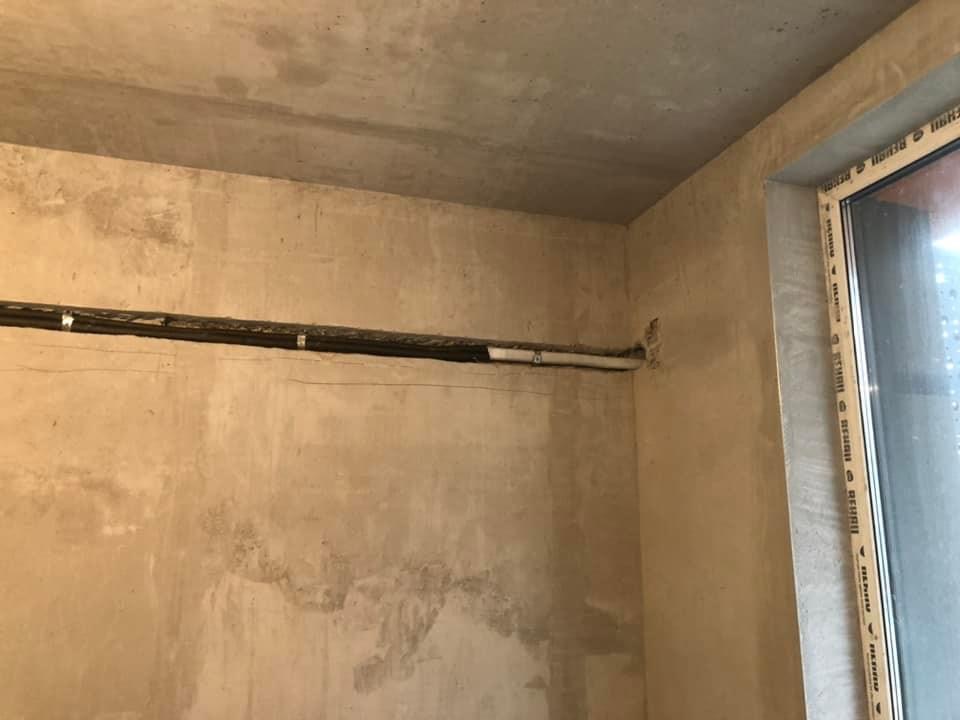

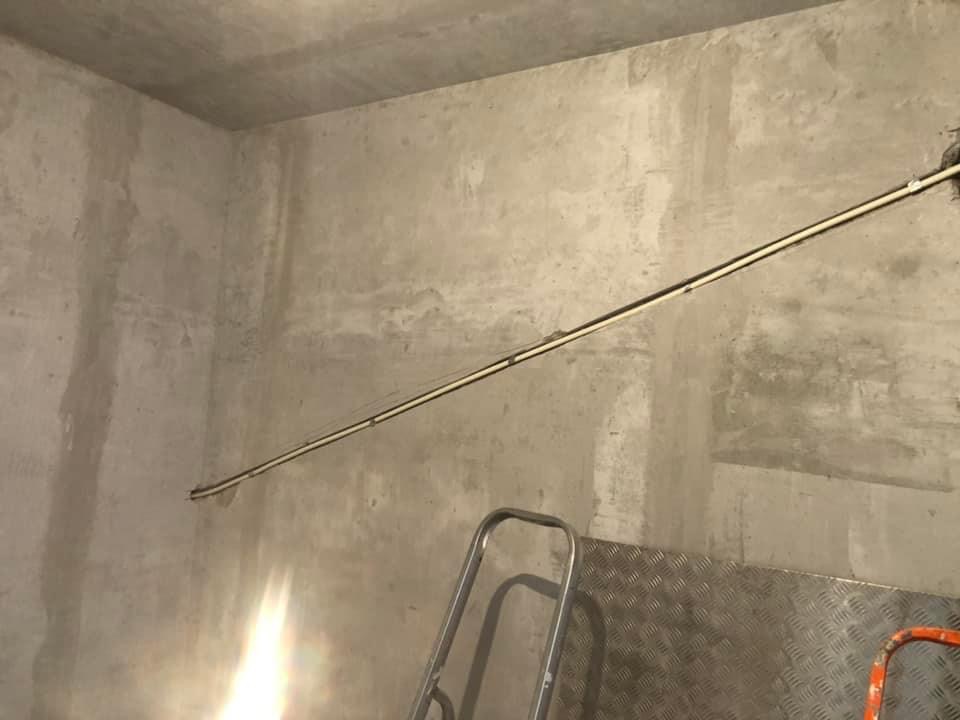

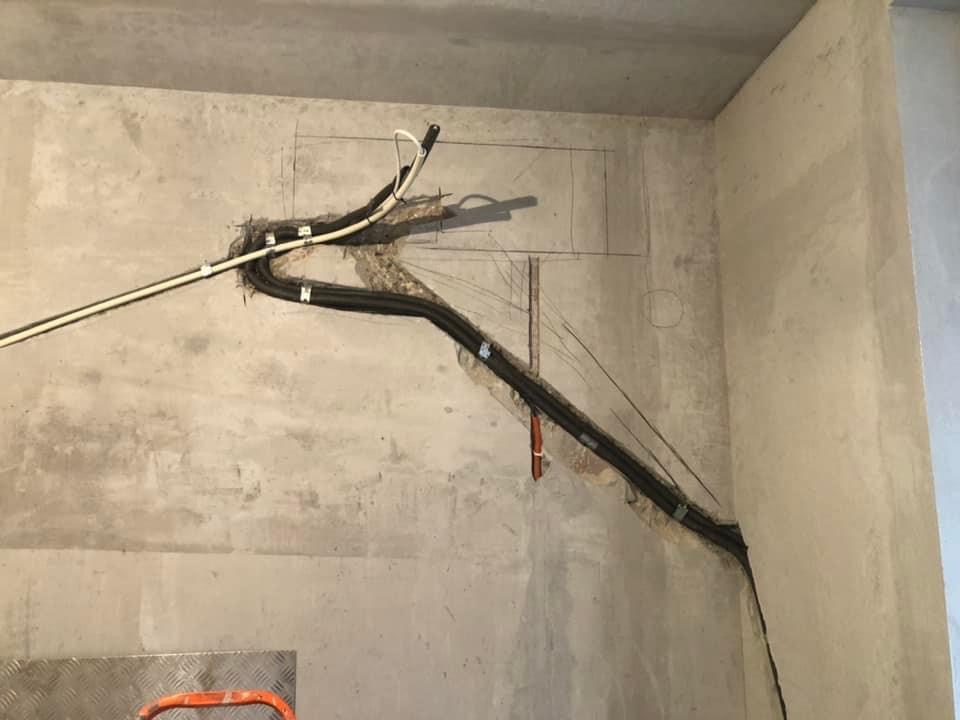

Все элементы — медные трубы, дренаж и кабель — связываются вместе широким скотчем через каждые 20–30 см и обматываются тефлоновой лентой по всей длине. Лента плотно удерживает пучок и защищает изоляцию от внешних воздействий. Трасса крепится в штробе монтажной лентой или дюбель-гвоздями заподлицо с поверхностью стены.

Развальцовка и подключение

Концы медных труб развальцовываются специальным инструментом. Гайки накручиваются от руки, затем затягиваются двумя ключами. Качество вальцовки — критический момент: одна из основных причин утечки хладагента — некачественное вальцовочное соединение. Концы труб, которые останутся открытыми до второго этапа монтажа, обязательно заглушаются или запаиваются — чтобы в трубы не попала влага и грязь.

Опрессовка азотом

После прокладки трасса заполняется сухим азотом под давлением 28–40 бар и выдерживается 15–30 минут. Если давление не упало — система герметична, штробу можно закрывать. Если упало — есть утечка, которую нужно найти и устранить до заделки стены. Опрессовка — это страховка: без неё утечку обнаружат только через полгода, когда кондиционер перестанет холодить, и придётся вскрывать готовую стену.

Типичные ошибки при закладке трассы

Соединение внутри стены. Вальцовочное или паяное соединение спрятано под штукатуркой. Трасса должна быть цельной от внутреннего блока до наружного — без соединений в скрытой части.

Неправильный диаметр труб. Использование труб меньшего сечения или сантехнической меди вместо специализированной марку ASTM B280. Приводит к нарушению циркуляции фреона и преждевременному износу компрессора.

Заломы и сплющивание труб. Изгиб труб руками без трубогиба. На заломах скапливается компрессорное масло, циркуляция фреона нарушается, компрессор работает «насухо» и сгорает за 1–2 сезона.

Отсутствие или разрывы теплоизоляции. Приводит к образованию конденсата внутри стены, намоканию отделки и появлению плесени.

Обратный уклон дренажа. Вода застаивается в трубке, появляются запах и протечки. Уклон проверяется уровнем.

Пропуск опрессовки. Штробу закрывают сразу после прокладки, без проверки герметичности. Через полгода — утечка, вскрытие стены, переделка.

Дренаж в канализацию без сифона. Из канализации в помещение проникает запах, который заполняет всю квартиру.

Прокладка трассы обычными строителями. Строители часто не знают требований к медным трубам для кондиционеров. Закладку трассы должна выполнять специализированная климатическая бригада.

Как проверить трассу перед закрытием штробы

Перед тем как заделать штробу, проверьте семь пунктов:

• толщина медных труб — не менее 0,8 мм для моделей до 35 м², 1,0 мм для 35+ м²;
• толщина теплоизоляции — не менее 9 мм на каждой трубе;
• радиус изгибов — плавный, без складок и сплющиваний;
• уклон дренажа — не менее 1 см на метр, проверено уровнем;
• электрический кабель — медный, сечением не менее 1,5 мм², в отдельной гофре;
• опрессовка азотом — 28–40 бар, давление не упало;
• сифон на дренаже — если вывод в канализацию.

Сроки и стоимость закладки трассы

Закладка трассы занимает 2–4 часа на один кондиционер и выполняется в один визит. Стоимость зависит от длины трассы, объёма штробления (бетон дороже кирпича), необходимости бурения сквозных отверстий и количества материалов. Ориентировочно — от 12 000 до 16 000 рублей за одну трассу, включая медные трубы, теплоизоляцию, дренаж, кабель и работу.
