Ремонт трассы кондиционера Haier HSU-24 на Крымской 5 в Москве
Клиент обратился в компанию «МонтажМастер» с жалобой: настенная сплит-система Haier HSU-24 перестала охлаждать. Кондиционер был установлен в жилом помещении на улице Крымская, дом 5, и проработал около трёх лет. После диагностики мастер обнаружил утечку фреона через повреждённый участок фреоновой магистрали — медная трубка была деформирована и на ней образовалась микротрещина. Потребовался ремонт трассы с пайкой, вакуумированием и дозаправкой системы. В этой статье разберём, как диагностируется утечка, почему повреждается трасса, как проходит ремонт и сколько это стоит.
Клиент обратился в компанию «МонтажМастер» с жалобой: настенная сплит-система Haier HSU-24 перестала охлаждать. Кондиционер был установлен в жилом помещении на улице Крымская, дом 5, и проработал около трёх лет. После диагностики мастер обнаружил утечку фреона через повреждённый участок фреоновой магистрали — медная трубка была деформирована и на ней образовалась микротрещина. Потребовался ремонт трассы с пайкой, вакуумированием и дозаправкой системы. В этой статье разберём, как диагностируется утечка, почему повреждается трасса, как проходит ремонт и сколько это стоит.
Оборудование

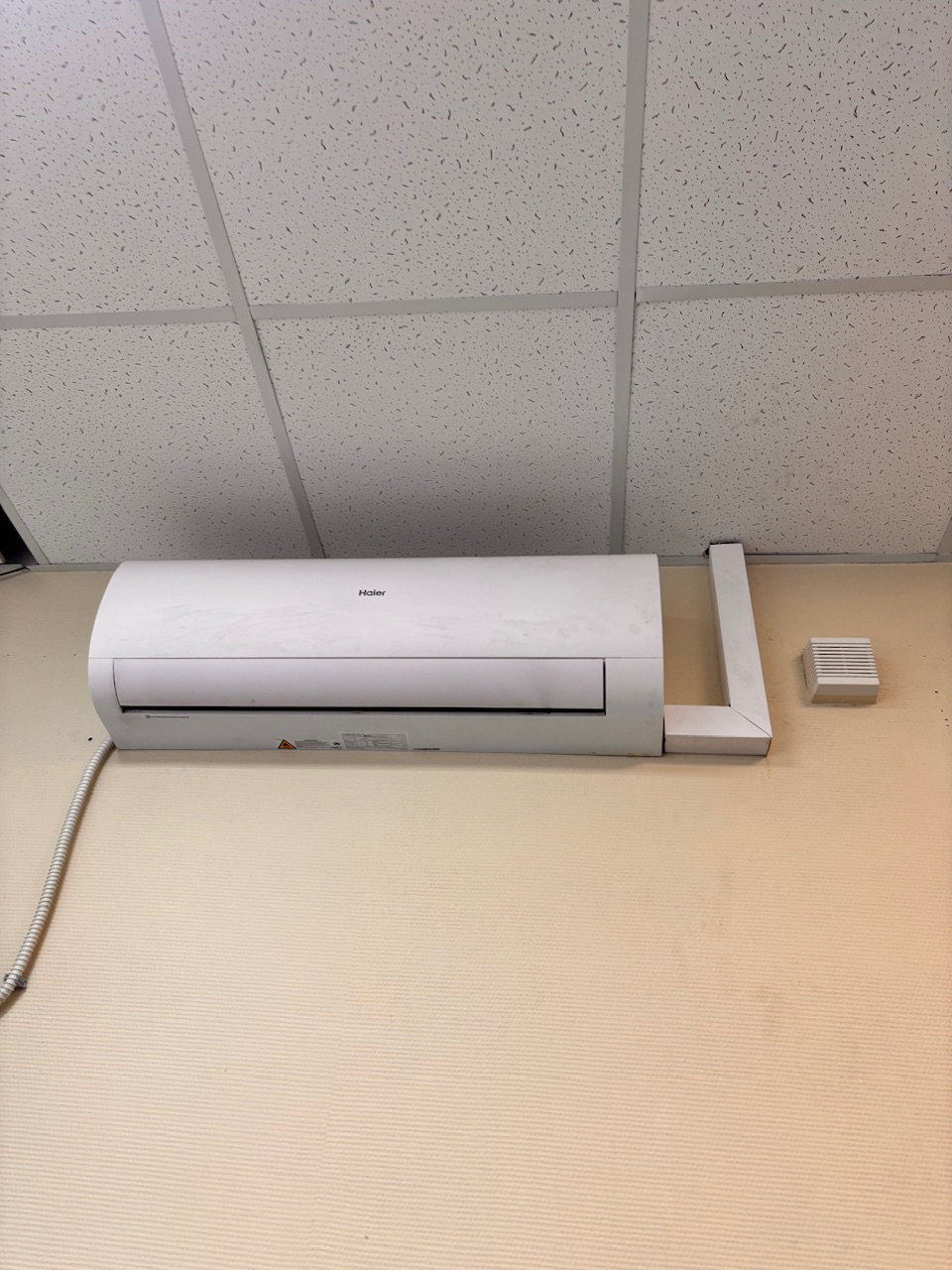

На объекте установлена настенная неинверторная сплит-система Haier HSU-24 — модель мощностью охлаждения 6,8–7,3 кВт и обогрева 7,1–7,6 кВт, рассчитанная на помещение площадью до 70–80 кв. м. Это крупногабаритный бытовой кондиционер серии Lightera с хладагентом R410A или R32 (в зависимости от модификации), диаметром труб 6,35 мм (жидкость) и 15,88 мм (газ).
Характеристики Haier HSU-24
| Параметр | Значение |
|---|---|
| Тип | Настенная сплит-система (on/off) |
| Серия | Lightera / Tundra / Spirit (зависит от модификации) |
| Охлаждающая способность | 24 000 BTU |
| Мощность охлаждения | 6,8–7,3 кВт |
| Мощность обогрева | 7,1–7,6 кВт |
| Площадь помещения | до 70–80 кв. м |
| Хладагент | R410A / R32 |
| Класс энергоэффективности | A |
| Уровень шума (внутренний блок) | 33–49 дБ |
| Уровень шума (наружный блок) | 55–56 дБ |
| Расход воздуха | 1200 куб. м/ч |
| Потребляемая мощность (охлаждение) | 2 195 Вт |
| Максимальная длина трассы | 25 м |
| Максимальный перепад высот | 15 м |
| Диаметр труб (жидкость/газ) | 6,35 / 15,88 мм |
| Вес внутреннего блока | 13–16 кг |
| Вес наружного блока | 44–56 кг |
| Гарантия производителя | 3 года |
Модель оснащена антибактериальным фильтром, фотокаталитическим фильтром, функциями объёмного воздушного потока, турборежимом, режимом комфортного сна, авторестартом и системой самодиагностики. В ряде модификаций доступно управление по Wi-Fi через приложение EVO.
Симптомы неисправности
Клиент описал проблему следующим образом:
- Кондиционер включался, но не охлаждал — из внутреннего блока шёл воздух комнатной температуры
- Наружный блок запускался, компрессор работал, но через 5–10 минут отключался — срабатывала защита по низкому давлению
- На дисплее внутреннего блока попеременно мигали индикаторы — система самодиагностики фиксировала ошибку
- Постепенно кондиционер перестал включаться вовсе — фреон полностью ушёл из контура
Диагностика
Мастер выехал на объект в день обращения и провёл поэтапную диагностику.
1. Проверка рабочих параметров
- Подключение манометрической станции к сервисным портам наружного блока
- Измерение давления — нулевое на обоих портах (низкого и высокого давления). Это означает полную потерю фреона
- Проверка компрессора — при попытке запуска гудит, но не создаёт давления. Компрессор не повреждён, но работает «вхолостую» без хладагента
2. Поиск утечки
- Электронный течеискатель обследовал все доступные участки фреоновой магистрали

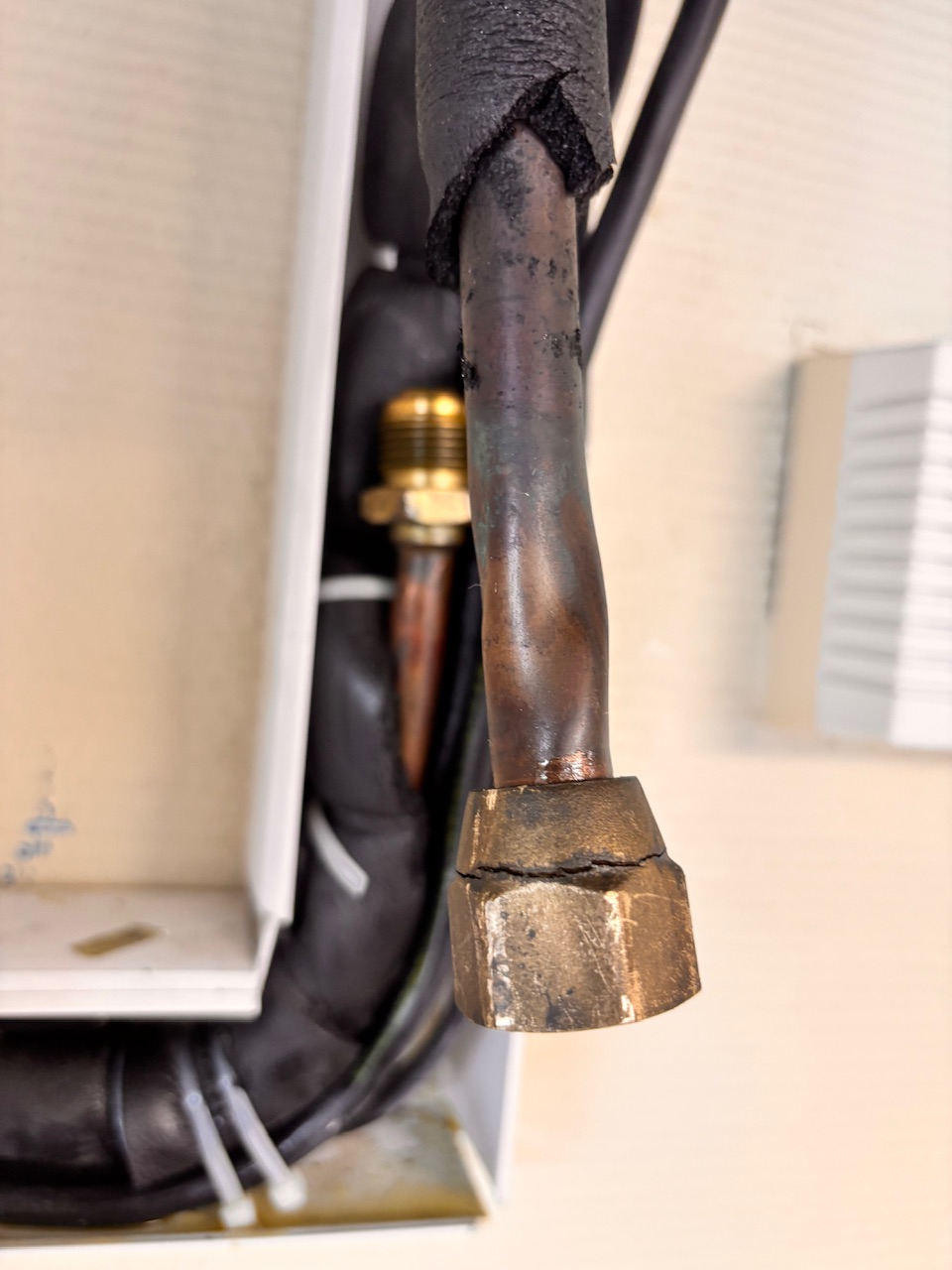

- Визуальный осмотр трассы в районе выходного отверстия из стены обнаружил деформацию газовой трубки — характерный залом диаметром 15,88 мм на участке 3–5 см от стены
- На месте залома — микротрещина, через которую фреон постепенно уходил в течение нескольких месяцев
- Дополнительная проверка мыльным раствором подтвердила наличие пузырьков на месте трещины
3. Определение причины
Залом медной трубки образовался, вероятнее всего, ещё при монтаже кондиционера — три года назад. Монтажники, прокладывая трассу, перегнули трубку без использования трубогиба, что привело к образованию микротрещины. Трещина была скрыта теплоизоляцией и декоративным коробом, поэтому утечка происходила медленно — фреон уходил постепенно, и кондиционер работал с перебоями несколько месяцев, прежде чем полностью потерял хладагент.
Почему повреждается фреоновая трасса
Причины повреждения медных трубок кондиционера: vent-master.ru
- Ошибки монтажа. Перегиб трубки без трубогиба, чрезмерное усилие при вальцовке, неправильная резка труборезом — оставляют микротрещины, которые проявляются через месяцы или годы.
- Вибрация. Наружный блок при работе вибрирует. Если трасса не закреплена должным образом, вибрация передаётся на медные трубки и постепенно разрушает металл в местах изгиба.
- Механические повреждения. Удар, падение предмета на открытый участок трассы, попытка сверления стены в районе прокладки трубок.
- Коррозия. Медные трубки устойчивы к коррозии, но при нарушении теплоизоляции и попадании влаги на поверхность возможна локальная коррозия, особенно в агрессивной городской среде.
- Естественное старение вальцовочных соединений. Со временем резьбовые соединения ослабевают, гайки могут ослабнуть, и через вальцовку начинает уходить фреон.
Этапы ремонта трассы
1. Доступ к повреждённому участку
- Демонтирован декоративный пластиковый короб, закрывающий трассу в помещении
- Срезана теплоизоляция на повреждённом участке
- Освобождён заломленный участок газовой трубки длиной около 10 см
2. Удаление повреждённого участка

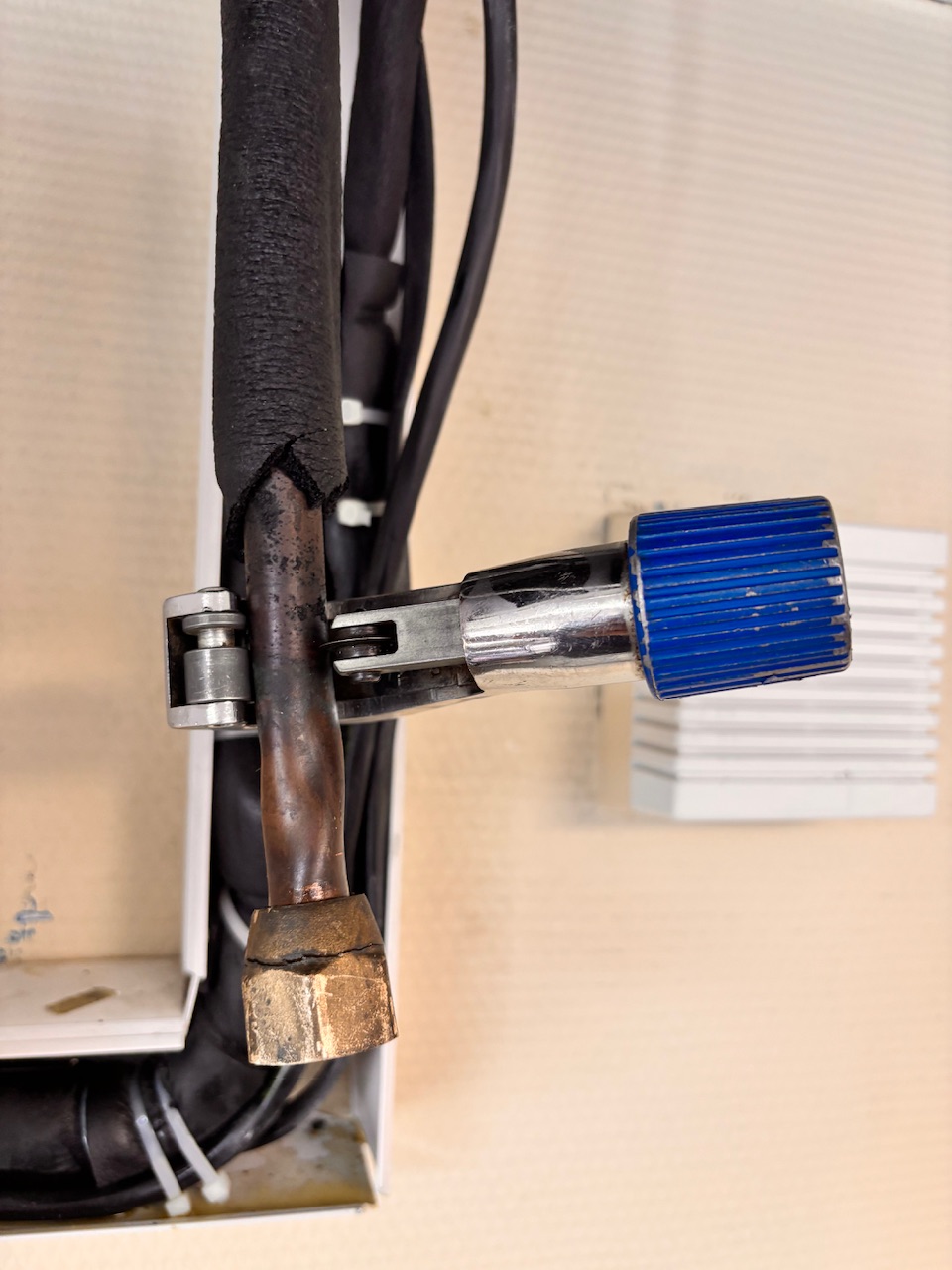

- Заломленная часть трубки обрезана труборезом — удалён деформированный участок с микротрещиной
- Концы трубки зачищены фаскоснимателем от заусенцев и оксидной плёнки
3. Пайка медной трубки
- Подобрана медная трубка-вставка того же диаметра (15,88 мм) и длины, равной удалённому участку

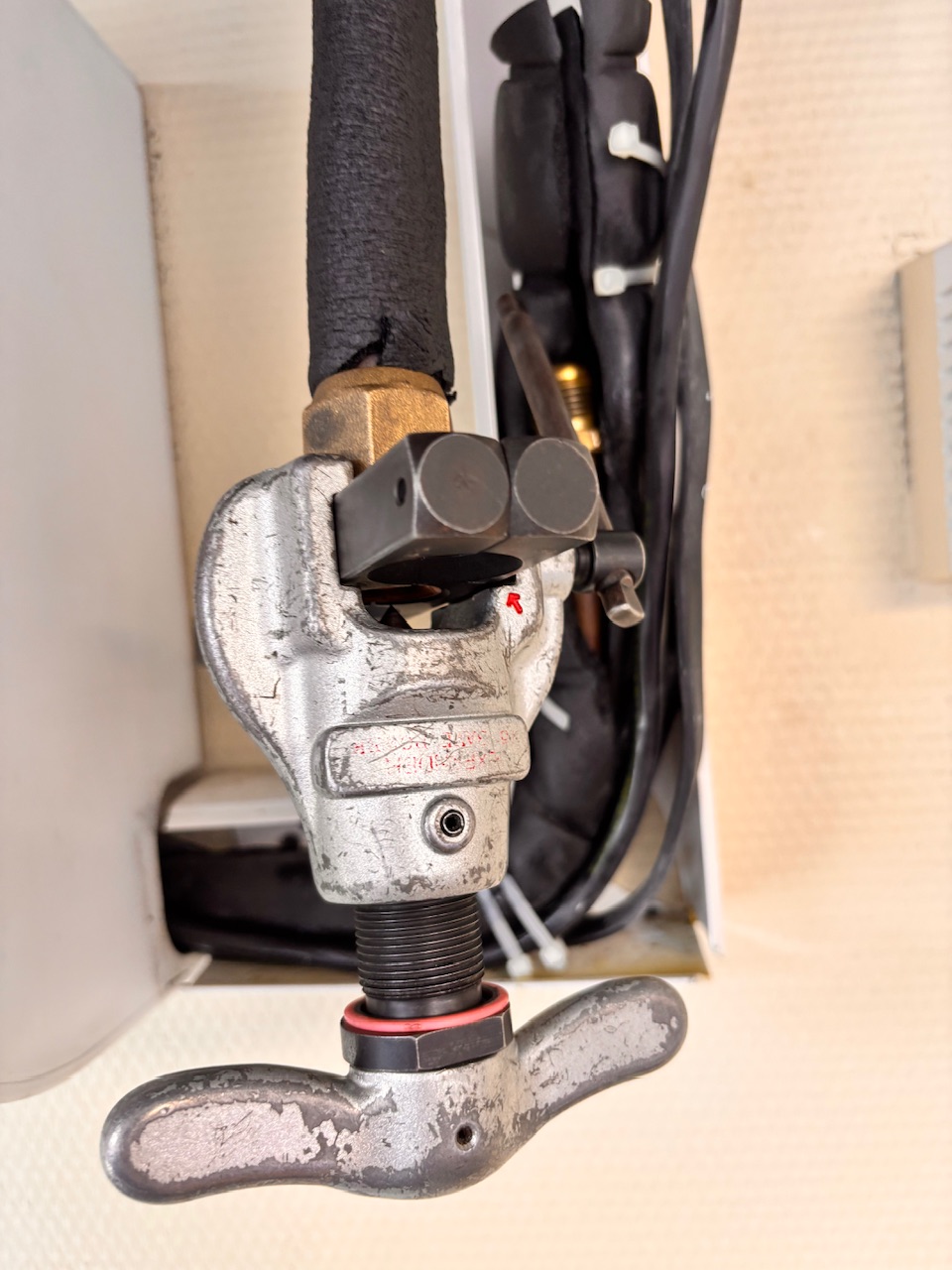

- Концы трубки развальцованы и зачищены
- На соединения нанесён флюс для защиты от окисления при пайке
- Пайка выполнена твёрдым припоем (фосфорно-медным) с использованием газовой горелки — высокотемпературная пайка при температуре 600–750 °C vent-master.ru
- Припой заполнил зазор между трубками, образовав герметичный шов
- После остывания шов зачищен от остатков флюса
Пайка твёрдым припоем — единственно надёжный способ ремонта медной трассы кондиционера. Мягкий припой (оловянно-свинцовый) не выдерживает давление фреона (до 30 атм для R410A) и температурные нагрузки.
4. Восстановление теплоизоляции
- На спаянный участок надет теплоизоляционный рукав из вспененного каучука
- Стыки изоляции проклеены армированной лентой
5. Опрессовка азотом
- К системе подключён баллон с азотом через редуктор
- Система заполнена азотом под давлением 25–28 атм
- Выдержка 30 минут — контроль падения давления на манометре
- Давление осталось стабильным — герметичность подтверждена vent-master.ru
6. Вакуумирование
- Азот стравлен, к системе подключён вакуумный насос
- Откачка воздуха и влаги из контура до остаточного давления не выше 5 мм рт. ст.
- Продолжительность вакуумирования — 25–30 минут
- Вакуумирование обязательно: остатки воздуха и влаги в контуре приводят к образованию кислот, которые разрушают компрессор и засоряют фильтр-осушитель vent-master.ru
7. Дозаправка фреоном
- Поскольку фреон был полностью утрачен, потребовалась полная заправка системы
- Хладагент R410A заправлен по массе на весах-дозаторе — в соответствии с заводской нормой для модели HSU-24
- После заправки открыты сервисные вентили, фреон поступил в контур
8. Тестовый запуск
- Кондиционер запущен в режиме охлаждения
- Компрессор стартовал без задержек и посторонних шумов
- Рабочее давление проверено манометрической станцией — в пределах нормы для R410A

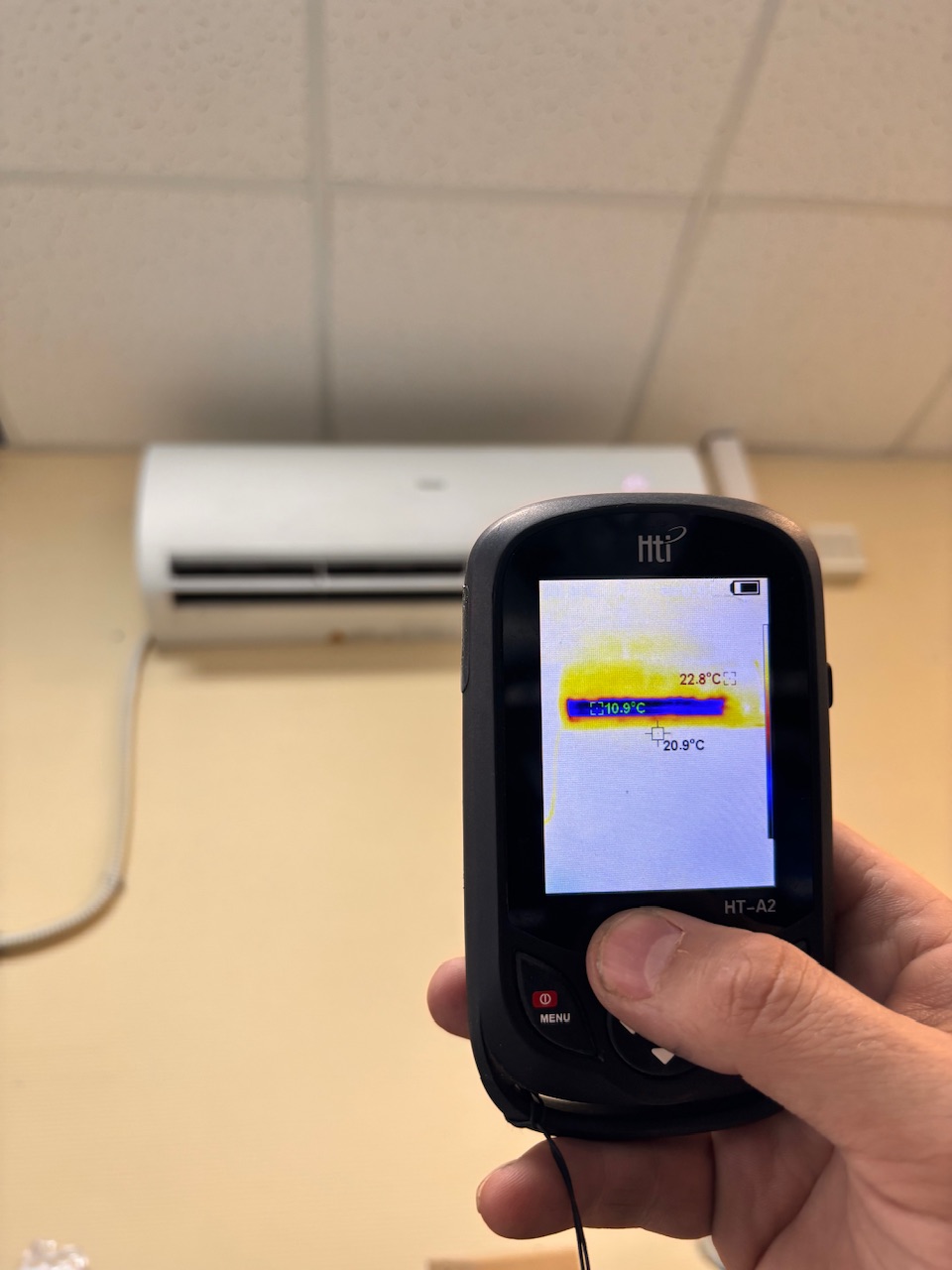

- Температура воздуха на выходе из внутреннего блока — 12 °C при температуре в помещении 26 °C (норма для модели 24 000 BTU)
- Течеискатель — повторная проверка всех соединений, утечек не обнаружено
- Время работ — около 2,5 часов
Коды ошибок кондиционеров Haier
Сплит-системы Haier оснащены системой самодиагностики. Коды выводятся на дисплей внутреннего блока: vent-master.ru
| Код | Описание |
|---|---|
| E0 | Не отводится конденсат |
| E1 | Повышено давление в компрессоре |
| E2 | Обморожение теплообменника внутреннего блока |
| E3 | Низкое давление в компрессоре |
| E4 | Тенденция к перегреву компрессора |
| E5 | Кондиционер не включается из-за перегрева компрессора |
| E6 | Нет связи между внутренним и наружным блоком |
| E7 | Пульт ДУ не управляет внутренним блоком |
| E8 | Перегрузка мотора внутреннего блока |
| F0 | Неисправность термодатчика температуры |
| F1 | Отключение термодатчика теплообменника внутреннего блока |
| F2 | Проблемы термодатчика теплообменника наружного блока |
| F3 | Отключение уличного термодатчика |
| F4 | Не работает термодатчик подачи воздуха |
| FF | Проверить подключение к сети |
При утечке фреона чаще всего появляются коды E2 (обморожение испарителя), E3 (низкое давление) и E4 (перегрев компрессора). При полной потере хладагента кондиционер не включается — срабатывает защита.
Стоимость работ
По прайс-листу компании «МонтажМастер»: vent-master.ru
| Услуга | Стоимость, руб. |
|---|---|
| Пайка медной трубы до 3/4″ (одна точка) | 600 |
| Опрессовка и сушка азотом до 7 кВт | 2 500 |
| Вакуумация системы до 7 кВт | 1 500 |
| Дозаправка фреоном R410A (до 1 кг) | 2 800 |
| Дозаправка фреоном R410A (1–1,5 кг) | 4 000 |
| Дозаправка свыше 1 баллона R410A (11 кг) | 11 000 |
| Ремонт вальцовочного соединения (за 1 точку) | 1 000 |
| Выезд мастера | бесплатно |
| Диагностика (при заказе ремонта) | бесплатно |
Для модели HSU-24 (24 000 BTU) потребовалось: пайка одной точки (600 ₽) + опрессовка азотом (2 500 ₽) + вакуумация (1 500 ₽) + дозаправка R410A (4 000 ₽, до 1,5 кг) = итого 8 600 ₽ за работу. Стоимость медной трубки-вставки и припоя включена в стоимость работ.
Сравнение с конкурентами
| Компания | Ремонт трассы (работа), руб. | Пайка (1 точка), руб. |
|---|---|---|
| «МонтажМастер» | от 8 600 (под ключ) | 600 |
| ПрофРем | от 3 800 | — |
| Климатические-Решения | от 2 345 | 1 745 |
| Каскад-Климат | — | от 1 500 |
Стоимость заменяемых узлов и деталей не учтена в цене работ и оплачивается дополнительно. Точную стоимость мастер озвучивает после диагностики и согласует с клиентом до начала ремонта. vent-master.ru
Почему нельзя ремонтировать трассу самостоятельно
- Высокое давление. Фреоновый контур работает под давлением до 30 атм (R410A). Неправильная пайка или некачественный шов приведут к повторной утечке — фреон уйдёт снова, а деньги за заправку будут потрачены впустую.
- Остатки влаги. Без вакуумного насоса в контуре остаётся воздух и влага. Влага реагирует с маслом компрессора и хладагентом, образуя кислоты, которые разрушают компрессор изнутри. Замена компрессора для HSU-24 стоит от 15 600 ₽ — в разы дороже качественного ремонта трассы. vent-master.ru
- Токсичность припоя. Пайка твёрдым припоем требует газовой горелки и температуры 600–750 °C. Без опыта легко перегреть трубку, расплавить её или повредить соседние элементы.
- Неправильный подбор припоя. Мягкий припой (олово-свинец) не выдерживает давление фреона и температурные циклы. Только твёрдый фосфорно-медный припой обеспечивает герметичность на весь срок службы кондиционера. vent-master.ru
- Заправка по массе. Без весов-дозатора невозможно точно заправить систему. Недозаправка снижает производительность и перегружает компрессор, перезаправка повышает давление и может привести к гидроудару.
Как предотвратить повреждение трассы
- Качественный монтаж. При прокладке трассы мастер использует трубогиб — инструмент, обеспечивающий плавный изгиб трубки без заломов. Минимальный радиус изгиба — 5 диаметров трубки.
- Надёжное крепление. Трасса должна быть закреплена на стене с интервалом не более 1 метра — это предотвращает провисание и вибрацию.
- Защита от механических повреждений. Открытые участки трассы закрываются декоративным коробом. При скрытой прокладке в стене место прохождения трубок отмечается и заносится в схему — чтобы при ремонте не повредить трубки сверлом.
- Регулярное обслуживание. При ежегодном ТО мастер осматривает трассу, проверяет герметичность соединений течеискателем и контролирует давление фреона. Микроутечка, обнаруженная вовремя, устраняется за один визит — без потери хладагента и без дорогостоящой дозаправки. vent-master.ru
