Техническое обслуживание сплит-системы Panasonic CS-YE12MKE — Россошанская, 71
Улица Россошанская, дом 7-1 — многоквартирный панельный дом, расположенный в районе Чертаново-южное, Южный административный округ Москвы. Район застроен в основном панельными домами. Ближайшие станции метро — «ул.Академика Янгеля». Панельные стены диктуют свои требования к монтажу и обслуживанию климатической техники: бурение отверстий выполняется алмазной коронкой, трассы чаще прокладываются открыто в декоративном коробе, реже — в штробе.
В этой статье — разбор технического обслуживания инверторной сплит-системы Panasonic CS-YE12MKE / CU-YE12MKE в квартире на Россошанской, 7-1: характеристики модели, особенности обслуживания инверторного кондиционера Panasonic, этапы ТО, коды ошибок, типичные неисправности и актуальные цены на 2026 год.
Технические характеристики Panasonic CS-YE12MKE / CU-YE12MKE
Panasonic CS-YE12MKE / CU-YE12MKE — настенная инверторная сплит-система серии Standard Inverter мощностью 3,4 кВт (12000 BTU) для помещений площадью до 35 м². Производство — завод Panasonic in Malaysia, Селенгор. Компрессор — DC-инверторный ротационный собственной разработки Panasonic, хладагент — R410A. Модель оснащена фильтром nanoe-G — уникальной технологией очистки воздуха на основе наноионов, функциями ECONAVI, Quiet, Powerful, Soft Dry, самодиагностики, авторестарта и антикоррозийным покрытием теплообменника Blue Fin. Уровень шума внутреннего блока — от 24 дБ(А), расход воздуха — 456–510 м³/ч, максимальная длина трассы — 20 м, перепад высот — 15 м. Гарантия производителя — 3 года.
| Параметр | Значение |
|---|---|
| Тип | настенная инверторная сплит-система (DC Inverter) |
| Серия | Standard Inverter |
| Обслуживаемая площадь | до 35 м² |
| Холодопроизводительность | 3,40 кВт (12000 BTU) |
| Теплопроизводительность | 4,00 кВт |
| Потребляемая мощность (охлаждение) | 1,06 кВт |
| Потребляемая мощность (обогрев) | 1,11 кВт |
| Класс энергоэффективности | A++ (SEER 6,20, SCOP 4,10) |
| Хладагент | R410A |
| Заводская заправка хладагента | 850 г |
| Уровень шума внутреннего блока | 24–39 дБ(А) (5 скоростей) |
| Уровень шума наружного блока | 49 дБ(А) |
| Расход воздуха | 456–510 м³/ч |
| Количество скоростей вентилятора | 5 + автоматический |
| Электропитание | 220–240 В, 1 фаза, 50 Гц |
| Рабочий ток (охлаждение / обогрев) | 4,8 / 5,0 А |
| Подключение питания | внутренний блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Максимальная длина трассы | 20 м |
| Максимальный перепад высот | 15 м |
| Диапазон температур (охлаждение) | −5…+43−5…+43 °C |
| Диапазон температур (обогрев) | −15…+24−15…+24 °C |
| Габариты внутреннего блока (Ш×В×Г) | 780×275×214 мм |
| Габариты наружного блока (Ш×В×Г) | 780×542×289 мм |
| Вес внутреннего блока | 8 кг |
| Вес наружного блока | 31 кг |
| Межблочный кабель | 4×1,5 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 16 А |
| Компрессор | DC Inverter, ротационный (Panasonic) |
| Фильтры | предварительный, nanoe-G |
| Антикоррозийное покрытие | Blue Fin |
| Функции | ECONAVI, Quiet, Powerful, Soft Dry, самодиагностика, авторестарт, таймер 24ч |
| Гарантия | 3 года |
| Родина бренда | Япония |
| Страна производства | Малайзия (Panasonic in Malaysia) |
Особенности Panasonic CS-YE12MKE, влияющие на обслуживание
- Инверторный компрессор DC — работает на переменных оборотах, чувствителен к влаге в контуре и скачкам напряжения. Обязательное вакуумирование при любом вскрытии контура. Заправка фреона — только по массе на электронных весах.
- Фильтр nanoe-G — уникальная технология Panasonic. Генератор наноионов нейтрализует бактерии, вирусы, аллергены и запахи. Фильтр не требует замены — достаточно периодической чистки пылесосом и промывки. Генератор nanoe-G расположен в верхней части внутреннего блока.
- ECONAVI — датчики присутствия и освещённости адаптируют работу кондиционера к поведению людей в помещении. При ТО проверяется корректность срабатывания датчиков.
- Blue Fin — антикоррозийное покрытие теплообменника наружного блока увеличивает срок службы в 3 раза. При ТО проверяется состояние покрытия, при повреждении — рекомендация защиты.
- Quiet Mode — режим сверхтихой работы. Уровень шума 24 дБ(А). При ТО проверяется отсутствие посторонних шумов на всех скоростях.
- Soft Dry — мягкое осушение без существенного снижения температуры. При ТО проверяется корректность поддержания влажности 35–60%.
- Класс A++ — высокая энергоэффективность падает при загрязнении теплообменников и фильтров. Без ТО расход электроэнергии вырастает на 20–30%.
Когда нужно обслуживание
Плановое ТО проводится 1–2 раза в год. Внеплановое — при появлении симптомов:
- снизилась производительность — воздух из блока недостаточно холодный;
- появился неприятный запах — плесень или бактерии на испарителе;
- повысился уровень шума — гул, треск, вибрация;
- вода капает из внутреннего блока — засор дренажа;
- на медных трубках иней или масло — утечка фреона;
- на дисплее мигает код ошибки — самодиагностика зафиксировала неисправность;
- кондиционер самопроизвольно отключается — срабатывает защита;
- после длительного простоя — перед запуском в начале сезона;
- после ремонта в помещении — строительная пыль забивает фильтр и испаритель;
- фильтр nanoe-G потерял эффективность — воздух не очищается, запахи не нейтрализуются.
Что входит в техническое обслуживание
1. Чистка воздушных фильтров предварительной очистки
Сетчатые фильтры задерживают крупную пыль и шерсть. При загрязнении снижается расход воздуха и производительность.
- фильтры извлекаются из внутреннего блока (открытием передней панели, без инструмента);
- промываются тёплой водой или очищаются пылесосом;
- при сильном загрязнении — замачиваются в нейтральном моющем растворе на 10–15 минут;
- просушиваются в тени (не на солнце, не отжимать — пластик деформируется).
Производитель рекомендует чистку фильтров раз в 2 недели. При плановом ТО мастер выполняет глубокую чистку и проверяет состояние сетки.
2. Чистка фильтра nanoe-G
Фильтр nanoe-G — уникальная разработка Panasonic, не имеющая аналогов у конкурентов. Генератор наноионов заряжает частицы в воздухе, которые затем улавливаются фильтром с противоположным зарядом. Технология эффективно удаляет бактерии, вирусы, пыльцу, пыль и запахи.
- блок генератора nanoe-G извлекается из верхнего отсека внутреннего блока;
- пыль удаляется пылесосом или мягкой щёткой;
- при сильном загрязнении — промывка в тёплой воде;
- просушка в тени, не отжимать;
- фильтр nanoe-G не требует замены — ресурс рассчитан на весь срок службы кондиционера при регулярной чистке;
- проверяется работоспособность генератора — индикатор на блоке или через пульт ДУ.

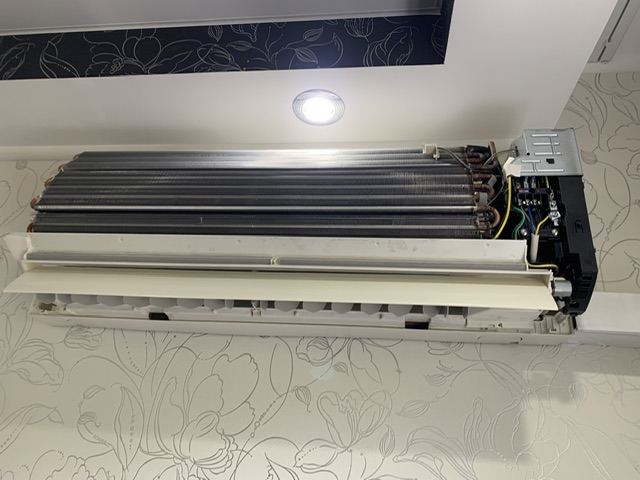

3. Чистка и дезинфекция испарителя внутреннего блока
Испаритель — внутренний теплообменник с медно-алюминиевыми ламелями. Влажная поверхность — среда для плесени и бактерий, источник неприятного запаха.
- наносится специальное чистящее средство (щелочное или хлорсодержащее);
- выдерживается 10–15 минут для растворения загрязнений;
- промывается мойкой высокого давления или распылителем;
- наносится антибактериальный состав (дезинфекция);
- проверяется состояние ламелей — погнутые выправляются специальной расчёской.
4. Чистка вентилятора внутреннего блока
Вентилятор типа «беличье колесо» покрывается влажной пылью — источником запаха и снижения расхода воздуха.
- при лёгком загрязнении — сухая чистка щёткой;
- при сильном — демонтаж вентилятора, промывка мойкой, дезинфекция, установка обратно с проверкой балансировки.
5. Чистка дренажной системы
В дренажном поддоне и трубке скапливается илистая грязь — причина протечек воды.
- в поддон наливается 200–300 мл воды, проверяется свободный сток;
- при засоре — промывка дренажной трубки специальным ёршиком или сжатым воздухом;
- антибактериальная обработка поддона.
6. Чистка конденсатора наружного блока
Конденсатор с покрытием Blue Fin забивается пылью, пухом, листвой. Загрязнённый конденсатор — причина перегрева компрессора и срабатывания защиты.
- сухая чистка щёткой (при лёгком загрязнении);
- мойка высокого давления (при сильном, направление струи — вдоль ламелей, не поперёк);
- проверка состояния ламелей и антикоррозийного покрытия Blue Fin;
- проверка крепления вентилятора и лопастей на трещины;
- при расположении на верхних этажах — работа промышленного альпиниста.
7. Проверка давления фреона R410A
Манометрический коллектор подключается к сервисному порту наружного блока. Замеряется давление всасывания и нагнетания в режиме охлаждения.
- давление сравнивается с номинальным для R410A при текущей наружной температуре;
- при низком давлении — поиск утечки течеискателем;

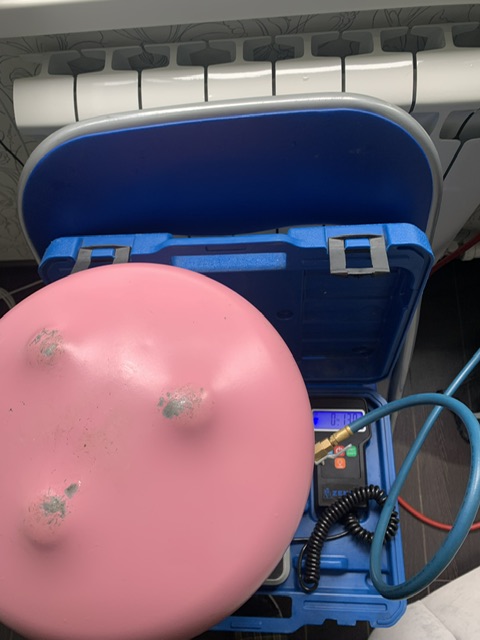

- при необходимости — дозаправка по массе на электронных весах (не «на глаз» по давлению);
- естественная утечка R410A — 5–7% в год, норма для разъёмных соединений;
- заводская заправка модели CS-YE12MKE — 850 г, рассчитана на трассу до 10 м.
8. Проверка электрики
- замер напряжения питания — 220–240 В, при отклонениях рекомендация стабилизатора;
- подтяжка клемм на внутреннем и наружном блоках;
- проверка целостности межблочного кабеля и силового кабеля;
- проверка работы автомата защиты 16 А;
- замер пусковых и рабочих токов вентиляторов и компрессора токоизмерительными клещами;
- проверка инверторной платы на следы перегрева, потемнения, вспучивания конденсаторов.
9. Проверка работы во всех режимах
- охлаждение — разница температур на входе и выходе 8–12 °C;
- обогрев — переключение четырёхходового клапана, отсутствие холодного потока при старте;
- вентиляция — работа вентилятора на всех 5 скоростях + автоматический режим;
- осушение (Soft Dry) — корректность поддержания влажности 35–60%;
- режим Quiet — уровень шума не превышает заявленный 24 дБ(А);
- режим Powerful — максимальная производительность, быстрое охлаждение;
- режим ECONAVI — корректное срабатывание датчиков присутствия и освещённости;
- жалюзи — автоматическое качание, фиксация положения;
- таймер — установка и срабатывание;
- авторестарт — восстановление настроек после отключения;
- проверка генератора nanoe-G — индикация работы.
Коды ошибок Panasonic CS-YE12MKE
| Код | Описание | Возможная причина |
|---|---|---|
| H00 | Нет ошибок | Система исправна |
| H11 | Ошибка связи внутреннего и наружного блоков | Обрыв межблочного кабеля, неисправность платы |
| H12 | Несоответствие мощностей внутреннего и наружного блоков | Ошибка конфигурации, замена блока |
| H14 | Неисправность датчика температуры воздуха | Обрыв или КЗ датчика |
| H15 | Неисправность датчика температуры компрессора | Обрыв или КЗ |
| H16 | Неисправность токовой защиты компрессора | Перегрузка, неисправность датчика тока |
| H17 | Неисправность датчика температуры трубки | Обрыв или КЗ |
| H19 | Блокировка мотора вентилятора внутреннего блока | Заклинивание, обрыв обмотки |
| H21 | Неисправность поплавка дренажа | Засор дренажа, неисправность поплавка |
| H23 | Неисправность датчика температуры испарителя | Обрыв или КЗ |
| H25 | Неисправность воздухоочистителя (nanoe-G) | Обрыв генератора, неисправность платы |
| H27 | Неисправность датчика наружного воздуха | Обрыв или КЗ |
| H28 | Неисправность датчика конденсатора | Обрыв или КЗ |
| H30 | Неисправность датчика нагнетания компрессора | Обрыв или КЗ |
| H31 | Ошибка связи с пультом ДУ (для проводного) | Обрыв кабеля, неисправность пульта |
| H33 | Ошибка подключения питания | Неправильное напряжение, ошибка фазировки |
| H34 | Ошибка датчика температуры радиатора инвертора | Перегрев инверторной платы |
| H35 | Неисправность охлаждения инвертора | Перегрев, засор радиатора платы |
| H36 | Неисправность датчика трубки газовой линии | Обрыв или КЗ |
| H38 | Несоответствие пульта и внутреннего блока | Ошибка модели пульта |
| H50 | Неисправность двигателя вентилятора наружного блока | Обрыв обмотки, заклинивание |
| H51 | Неисправность датчика температуры вентилятора | Обрыв или КЗ |
| H52 | Ошибка климата (охрана от перегрузки) | Загрязнённый конденсатор, нехватка фреона |
| H58 | Неисправность блока датчика загрязнённости | Обрыв датчика, замена платы |
| H64 | Неисправность датчика высокого давления | Обрыв или КЗ, перегрузка системы |
| H70 | Ошибка датчика освещённости (ECONAVI) | Обрыв датчика, неисправность платы |
| H71 | Ошибка датчика присутствия (ECONAVI) | Обрыв датчика, неисправность платы |
| F11 | Неисправность четырёхходового клапана | Заклинивание золотника, обрыв катушки |
| F12 | Неисправность электронного расширительного вентиля | Обрыв или КЗ обмотки |
| F15 | Ошибка управления вентилятором наружного блока | Неисправность платы, обрыв цепи |
| F17 | Неисправность реле нагрева картера компрессора | Обрыв реле, перегрев |
| F90 | Ошибка инверторного модуля (IPM) | Пробой модуля, перегрев, замена платы |
| F91 | Сработала защита холодильного контура | Нехватка фреона, засор контура |
| F93 | Ошибка компрессора | Заклинивание, обрыв обмотки, замена компрессора |
| F95 | Защита по высокому давлению (охлаждение) | Загрязнённый конденсатор, перезаправка |
| F96 | Защита инверторного модуля от перегрева | Перегрев платы, плохой отвод тепла |
| F97 | Защита компрессора от перегрева | Нехватка фреона, загрязнённый конденсатор |
| F98 | Защита по общему току | Превышение тока, перегрузка |
| F99 | Ошибка DC-пикового детектора | Короткое замыкание компрессора, всплеск тока |
Код ошибки — ориентир, а не диагноз. Один и тот же код может быть вызван разными причинами. Например, F97 (защита компрессора от перегрева) — это и нехватка фреона, и грязный конденсатор, и неисправность датчика. Мастер проверяет все возможные причины инструментально.
Сколько времени занимает ТО
| Этап | Время |
|---|---|
| Опрос владельца, проверка кода ошибки | 10 минут |
| Чистка фильтров и фильтра nanoe-G | 15 минут |
| Чистка и дезинфекция испарителя | 20–30 минут |
| Чистка вентилятора (при необходимости) | 20–40 минут |
| Чистка дренажной системы | 10–15 минут |
| Чистка конденсатора наружного блока | 15–30 минут |
| Проверка давления фреона | 15 минут |
| Проверка электрики | 15 минут |
| Проверка работы во всех режимах | 15 минут |
| Составление акта ТО | 10 минут |
| Итого | 2–3,5 часа |
Частота обслуживания
| Тип помещения | Периодичность | Особенности |
|---|---|---|
| Квартира, спальня, детская | 1 раз в год | Перед сезоном охлаждения (апрель–май) |
| Квартира с домашними животными | 2 раза в год | Шерсть забивает фильтр быстрее |
| Офис, кабинет | 2 раза в год | Весна + осень |
| Кафе, ресторан, магазин | 2–3 раза в год | Повышенная запылённость |
| После ремонта в помещении | Внеплановое | Строительная пыль забивает испаритель |
| Перед сезоном обогрева | Дополнительно | Проверка работы при −15−15 °C |
Актуальные цены на обслуживание в Москве (2026)
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО настенного кондиционера (до 3,5 кВт) | 3 500 – 6 500 ₽ |
| ТО при заказе от 2–4 шт | 3 000 – 4 500 ₽ / шт |
| Глубокая чистка с разбором блока + дезинфекция | 5 500 – 8 500 ₽ |
| Чистка внутреннего блока (отдельно) | 1 500 – 4 500 ₽ |
| Чистка наружного блока (отдельно) | 1 500 – 3 500 ₽ |
| Чистка наружного блока альпинистом | 3 000 – 6 000 ₽ |
| Замена фильтра-предфильтра (при необходимости) | 800 – 2 000 ₽ + запчасти |
| Диагностика с выездом | 1 500 – 3 000 ₽ |
При заказе ремонта по результатам диагностики стоимость диагностики включается в ремонт.
Заправка фреоном
| Услуга | Стоимость |
|---|---|
| Фреон R410A — стоимость хладагента | 550 – 800 ₽ / 100 г |
| Дозаправка (до 300 г) | 2 500 – 4 500 ₽ |
| Полная перезаправка с вакуумированием | 4 000 – 7 500 ₽ |
| Поиск и устранение утечки + заправка | 6 000 – 9 000 ₽ |
Для модели CS-YE12MKE (заводская заправка 850 г) полная перезаправка R410A обходится в среднем 6 000–8 500 ₽.
Дополнительные работы
| Услуга | Стоимость |
|---|---|
| Выезд за МКАД | 500 – 2 000 ₽ |
| Работа промышленного альпиниста | 3 000 – 10 000 ₽ |
| Автовышка / тур | 3 000 – 6 000 ₽ |
| Опрессовка азотом | 2 500 – 7 500 ₽ |
| Вакуумирование | 2 000 – 3 500 ₽ |
Ремонт
| Услуга | Стоимость |
|---|---|
| Замена пускового конденсатора | 2 500 – 4 500 ₽ + запчасти |
| Замена четырёхходового клапана | 6 000 – 12 000 ₽ + запчасти |
| Замена вентилятора наружного блока | 4 000 – 8 000 ₽ + запчасти |
| Замена вентилятора внутреннего блока | 3 500 – 7 000 ₽ + запчасти |
| Ремонт инверторной платы | 5 000 – 15 000 ₽ |
| Замена инверторной платы | 12 000 – 35 000 ₽ + запчасти |
| Замена компрессора | 15 000 – 40 000 ₽ + запчасти |
| Поиск и устранение утечки | 3 000 – 7 000 ₽ + запчасти |
Типичные неисправности Panasonic CS-YE12MKE
| Неисправность | Симптом | Код | Причина | Решение |
|---|---|---|---|---|
| Утечка фреона | Не охлаждает, иней на трубках | F91, F97 | Микротечь по вальцовке | Поиск утечки, перевальцовка, дозаправка R410A |
| Перегрев компрессора | Отключается через 5–10 минут | F95, F97 | Загрязнённый конденсатор | Чистка конденсатора мойкой |
| Ошибка инверторного модуля | Компрессор не запускается | F90, F96 | Пробой IPM-модуля, перегрев платы | Ремонт или замена платы |
| Капает вода из блока | Вода на стене | H21 | Засор дренажа | Чистка дренажной системы |
| Неприятный запах | Запах при включении | — | Плесень на испарителе | Дезинфекция испарителя |
| Не греет | Холодит, не обогревает | F11 | Четырёхходовой клапан | Замена клапана |
| Шум внутреннего блока | Гул, треск | H19 | Износ подшипников вентилятора | Замена подшипников или двигателя |
| Жалюзи не двигаются | Поток в одном направлении | — | Неисправность шагового двигателя | Замена двигателя |
| Не реагирует на пульт | Нет реакции | H31 | Батарейки, пульт, приёмник | Замена батареек, пульта, ремонт платы |
| Ошибка nanoe-G | Не очищает воздух | H25 | Обрыв генератора | Замена генератора nanoe-G |
| Ошибка ECONAVI | Не адаптируется | H70, H71 | Неисправность датчиков | Замена датчиков, ремонт платы |
| Ошибка связи блоков | Не запускается | H11 | Обрыв межблочного кабеля | Восстановление кабеля |
Особенности обслуживания инверторной сплит-системы Panasonic
Инверторный кондиционер Panasonic требует более тщательного подхода, чем неинверторные модели:
- Чувствительность к влаге — инверторный компрессор работает на высоких частотах, полиэфирное масло POE гигроскопично. При любом вскрытии контура — обязательное вакуумирование не менее 20–30 минут. Пропуск вакуумирования ведёт к образованию кислот и пробою изоляции обмоток компрессора.
- Заправка по массе — инверторный компрессор рассчитан на точное количество хладагента. Отклонение на 50–100 г влияет на работу. Заправка только на электронных весах.
- Чувствительность электроники — инверторная плата Panasonic восприимчива к скачкам напряжения. При ТО проверяется стабильность электропитания, при необходимости рекомендуется стабилизатор. Плата осматривается на следы перегрева.
- Фильтр nanoe-G — уникальная особенность Panasonic. Фильтр не меняет физические свойства, но требует регулярной чистки. Генератор наноионов проверяется на работоспособность при каждом ТО.
- ECONAVI — датчики присутствия и освещённости проверяются на корректность срабатывания. При выходе из строя — замена датчиков или ремонт платы.
- Blue Fin — антикоррозийное покрытие наружного блока проверяется на целостность. При повреждении — рекомендация защиты или замены теплообменника.
Что можно делать самостоятельно
- чистка воздушных фильтров — раз в 2 недели: открыть панель, извлечь фильтры, промыть или пропылесосить, высушить, установить обратно;
- чистка фильтра nanoe-G — раз в месяц: пропылесосить, при сильном загрязнении — промыть;
- чистка лицевой панели — протереть мягкой тканью, смоченной водой, просушить;
- замена батареек в пульте — AAA, LR03;
- проверка дренажа — при работе в режиме охлаждения конденсат должен свободно стекать;
- проверка потока воздуха — воздух должен поступать равномерно, без перекрытых жалюзи.
Самостоятельно нельзя: разбирать внутренний блок для глубокой чистки, вскрывать фреоновый контур, заправлять фреон, ремонтировать плату. Это требует профессионального оборудования и сервисной документации.
Подготовка к зиме и межсезонью
Перед длительным простоем (если кондиционер не используется на обогрев):
- в ясный день включить режим вентиляции на 2–3 часа для просушки испарителя;
- выключить автомат в электрощите;
- очистить воздушные фильтры и установить на место;
- извлечь батарейки из пульта ДУ;
- осмотреть наружный блок — нет ли льда, снега, наледи на кронштейнах.
Перед запуском в сезоне (весна):
- включить автомат в электрощите;
- вставить батарейки в пульт;
- запустить в режиме охлаждения на 30 минут;
- проверить разницу температур — 8–12 °C;
- при отклонениях — вызвать мастера для планового ТО.
Заказать обслуживание Panasonic CS-YE12MKE в Москве
Компания «МонтажМастер» выполняет сервисное обслуживание и ремонт инверторных кондиционеров Panasonic в Москве и Московской области, в том числе по адресу ул. Россошанская, 7-1 (ЮАО).
Что мы предлагаем:
- плановое ТО 1–2 раза в год с выездом по Москве и области;
- глубокую чистку с разбором внутреннего блока и дезинфекцией;
- чистку фильтра nanoe-G и проверку генератора наноионов;
- проверку давления фреона R410A и дозаправку по массе;
- диагностику инверторной платы и компрессора;
- расшифровку кодов ошибок и ремонт;
- проверку датчиков ECONAVI и системы nanoe-G;
- гарантию на работы и запчасти.
Выезд по Южному административному округу и всей Москве. Опыт работы с инверторными сплит-системами Panasonic, малайзийской сборки и японских моделей.
Свяжитесь с нами:
- Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
- E-mail:info@vent-master.ru
