Монтаж теплового насоса Mitsubishi Electric PUHZ-ZRP100YKA3 — Чехов
Чехов — город в Московской области, административный центр Чеховского городского округа. Расположен в 65 км к югу от Москвы по Симферопольскому шоссе (трасса М-2 «Крым»). Население — около 70 000 человек. Железнодорожная станция «Чехов» — на Курском направлении МЖД, от Москва-Курская — 1 час 15 минут экспрессом. Город назван в честь А. П. Чехова, который в 1892–1899 годах жил в усадьбе Мелихово (ныне музей-заповедник в 12 км от города). Чехов застроен преимущественно кирпичными и панельными домами 1970–2010-х годов, есть микрорайоны современной застройки (Губернский, Тернопольская). В городе расположены крупные промышленные предприятия — завод «Энергомаш», Чеховский полиграфический комбинат, мебельные производства. Климат — умеренно континентальный: лето (+25) °C, зима (-10) °C, что требует круглогодичного климат-контроля — охлаждение летом и обогрев зимой.
Mitsubishi Electric PUHZ-ZRP100YKA3 — полупромышленная инверторная сплит-система серии Mr.SLIM Deluxe Power Inverter мощностью 9,5 кВт (охлаждение) и 11,2 кВт (обогрев), рассчитанная на помещения площадью 80–100 м². Это оборудование полупромышленного класса: трёхфазное электропитание 380 В, наружный блок весом 124 кг, максимальная длина трассы 75 м. Монтаж такой системы принципиально отличается от установки бытового кондиционера — требуется пайка медных труб с азотной подушкой, опрессовка азотом под высоким давлением, такелажные работы для подъёма наружного блока и подключение к трёхфазной сети.

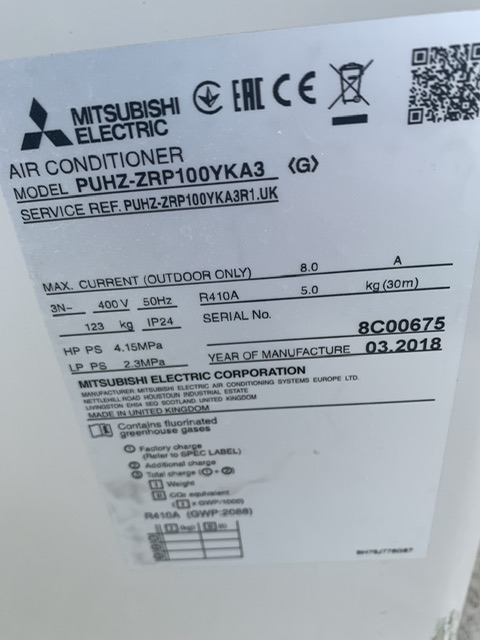

Технические характеристики Mitsubishi Electric PUHZ-ZRP100YKA3

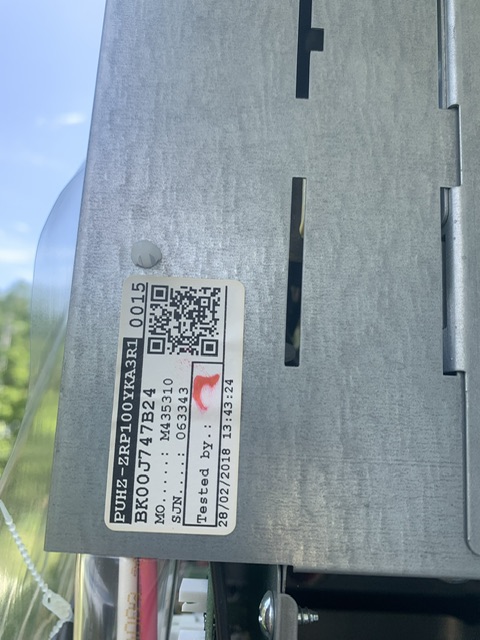

PUHZ-ZRP100YKA3 — наружный блок полупромышленной сплит-системы серии Mr.SLIM Deluxe Power Inverter. В комплекте с настенным внутренним блоком PKA-M100KAL образует полупромышленную настенную сплит-систему мощностью 9,5 кВт (охлаждение) и 11,2 кВт (обогрев). Хладагент — R410A. Электропитание — 380–415 В, 3 фазы, 50 Гц. Компрессор — инверторный, собственной разработки Mitsubishi Electric. Класс энергоэффективности — A++ (SEER 6,9) при охлаждении и A+ (SCOP 4,4) при обогреве. Максимальная длина трассы — 75 м, перепад высот — до 30 м. Заводская заправка — 5 кг R410A.
Отличия полупромышленного монтажа от бытового
Mitsubishi Electric PUHZ-ZRP100YKA3 — оборудование полупромышленного класса. Монтаж такой системы принципиально отличается от установки бытового кондиционера 07–09 мощности.
| Параметр | Бытовой кондиционер | Полупромышленная система PUHZ-ZRP100YKA3 |
|---|---|---|
| Мощность | 2,0–3,5 кВт | 9,5–11,2 кВт |
| Электропитание | 220 В, 1 фаза | 380 В, 3 фазы |
| Вес наружного блока | 20–30 кг | 124 кг |
| Диаметр труб | 1/4″ + 3/8″ | 3/8″ + 5/8″ |
| Длина трассы | до 15–20 м | до 75 м |
| Способ соединения труб | вальцовка | вальцовка + пайка твёрдым припоем с азотом |
| Опрессовка | опционально | обязательна, азотом под давлением 38–40 бар |
| Вакуумирование | 20–30 минут | 30–60 минут |
| Такелаж | вручную, 1–2 человека | механический подъём, 2–3 человека |
| Заправка фреона | заводская, без дозаправки до 10 м | заводская 5 кг, дозаправка при длине более 30 м |





Этапы монтажа
1. Проектирование и подготовка
Полупромышленная система мощностью 9,5 кВт требует предварительного расчёта:
- теплотехнический расчёт помещения — площадь, высота потолков, теплопритоки от солнца, техники, людей;
- выбор типа внутреннего блока — настенный (PKA-M100KAL), кассетный, канальный;
- расчёт длины трассы и диаметра труб;
- расчёт сечения силового кабеля и номинала автомата;
- согласование маршрута трассы со строительными работами;
- оценка доступа к месту установки наружного блока (балкон, фасад, кровля);
- оценка необходимости такелажа (вес 124 кг).

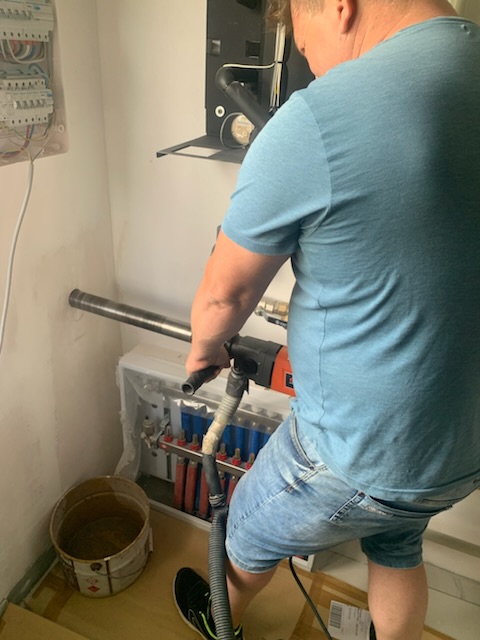

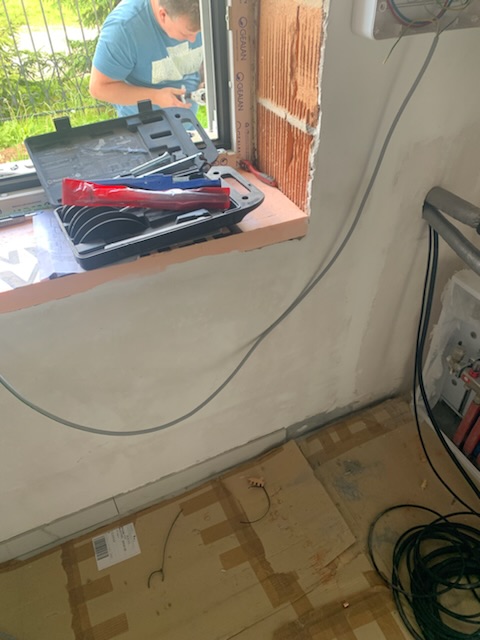

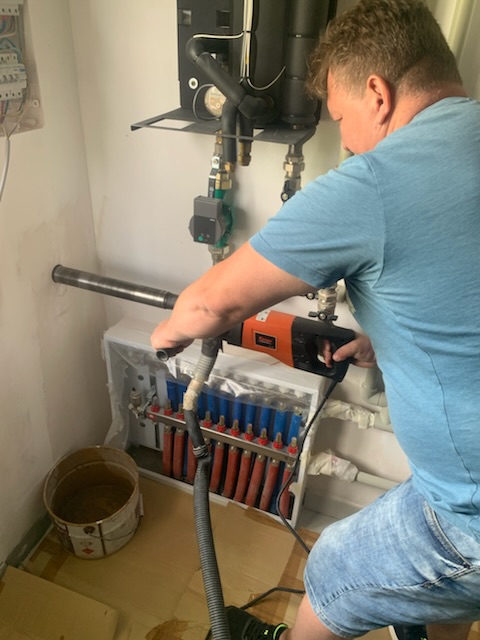

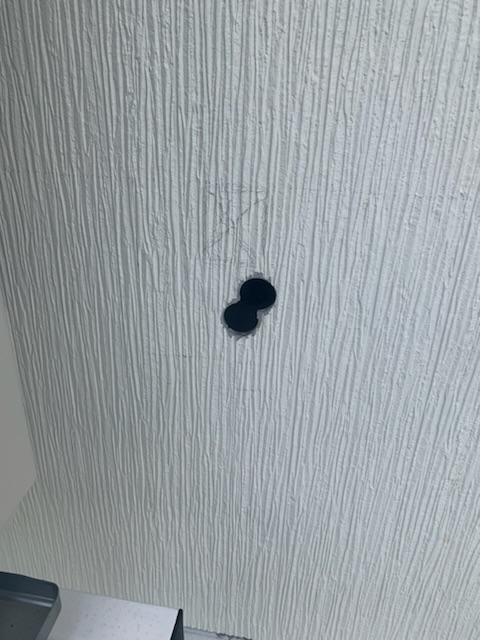

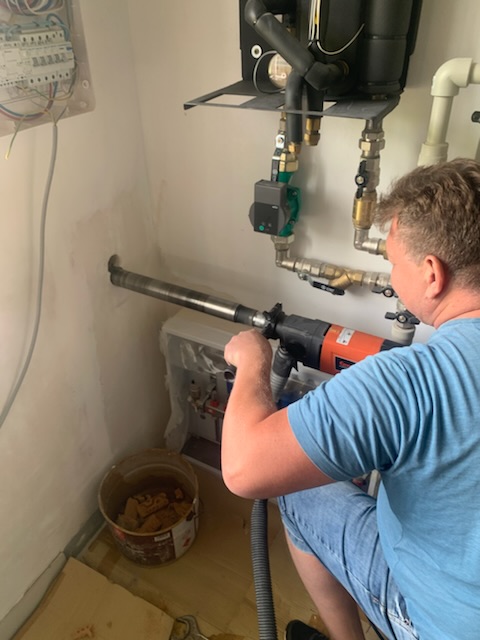

2. Разметка и бурение
- выбор места установки внутреннего блока: не менее 15 см от потолка (для полупромышленных систем — увеличенное расстояние), 20 см от боковой стены;
- выбор места установки наружного блока: на фасаде, балконе или кровле — с учётом веса 124 кг и доступа для обслуживания;
- алмазным бурением сверлится сквозное отверстие диаметром 80 мм (для труб 3/8″ и 5/8″ в изоляции — требуется отверстие большего диаметра, чем для бытовых систем);
- отверстие бурится под наклоном вниз в сторону улицы (наружный край ниже на 5–7 мм) для естественного оттока конденсата;
- при установке на кровле или техническом этаже — подготовка фундамента или рамы.
3. Установка кронштейнов для наружного блока
Для наружного блока весом 124 кг применяются усиленные кронштейны:
- кронштейны из стали толщиной не менее 5 мм;
- крепление к стене анкерными болтами М12 (минимум 4 болта на кронштейн, 8 на пару);
- проверка несущей способности стены — кирпич, бетон, монолит подходят; пеноблок и газобетон требуют усиления (химические анкеры или распределительная пластина);
- установка виброизоляторов между кронштейнами и блоком;
- при установке на кровле — сварная рама из профильной трубы с бетонируемыми основаниями.

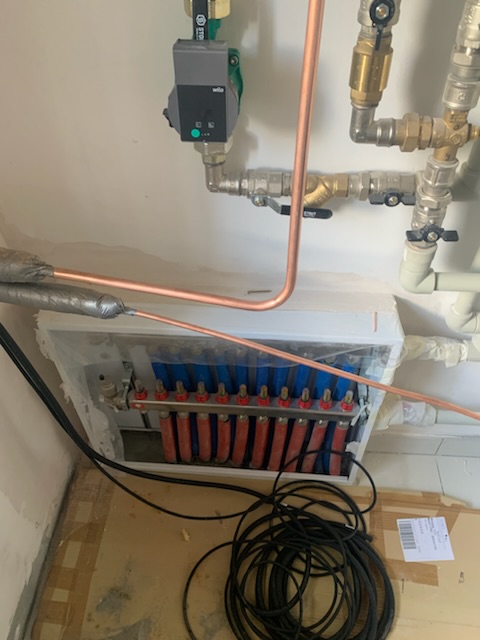

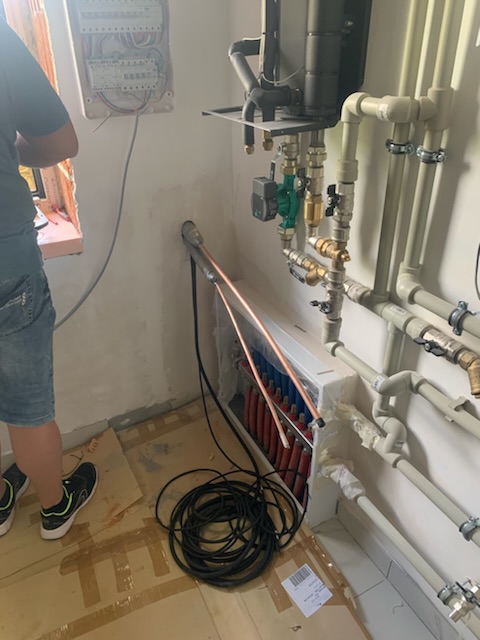

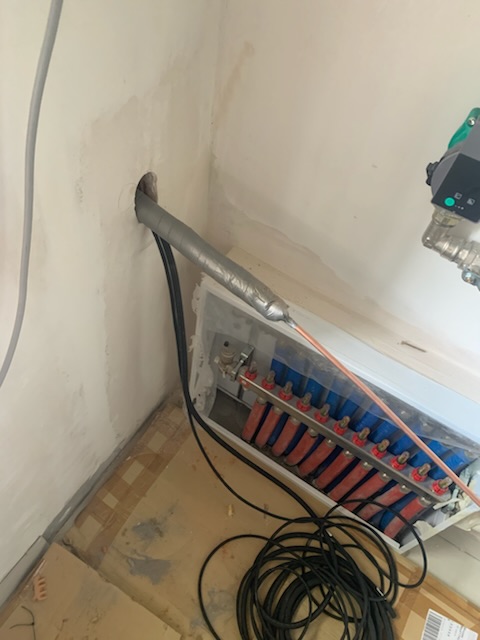

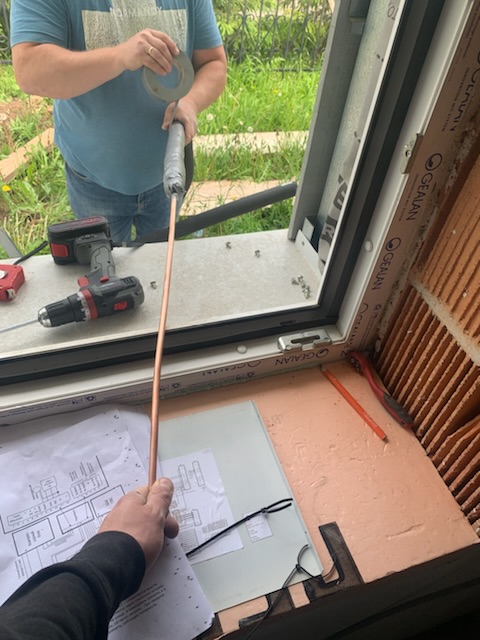

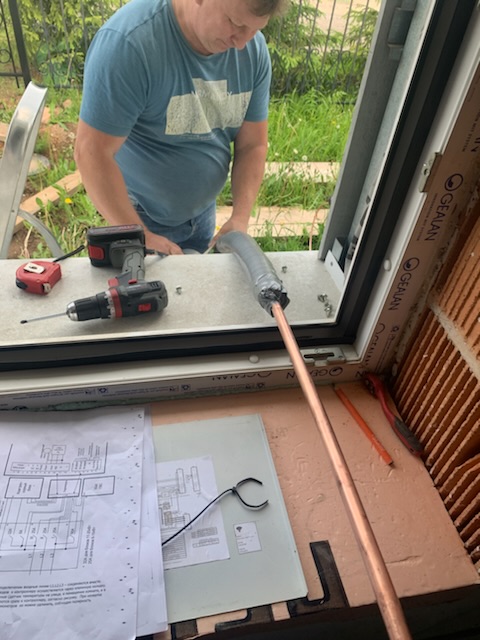

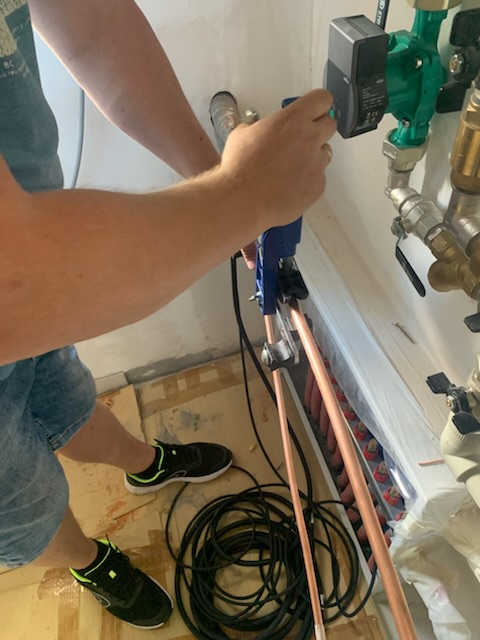

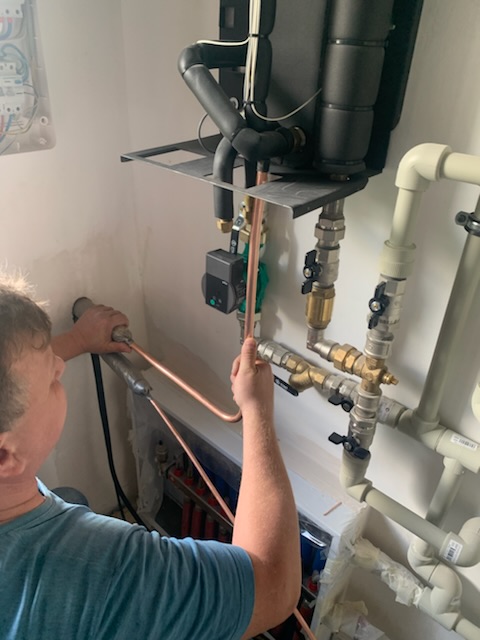

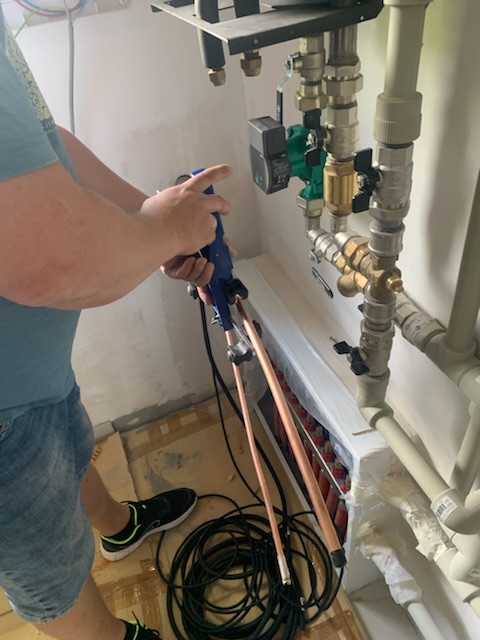

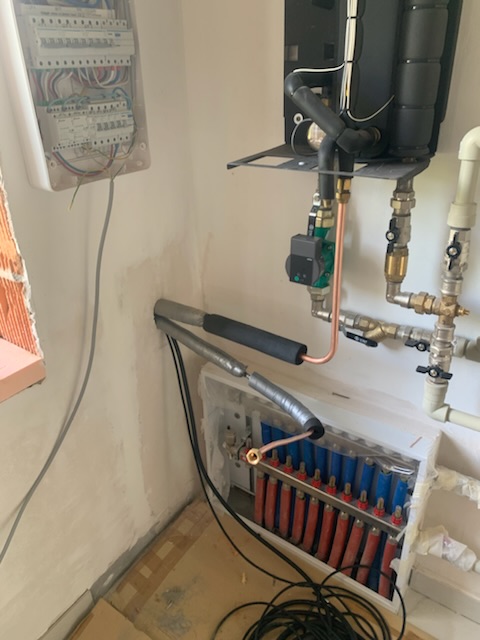

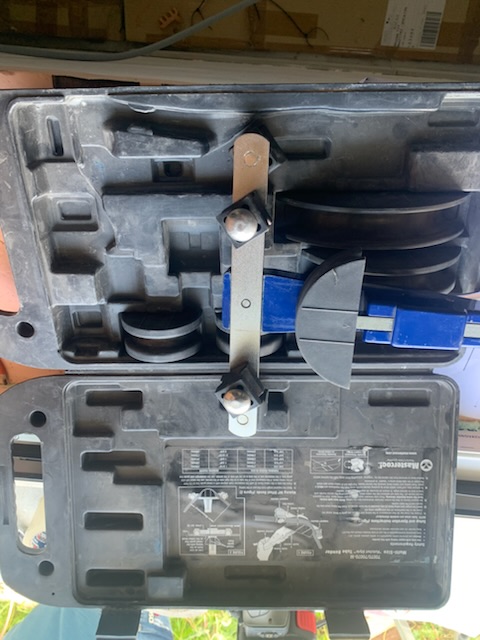

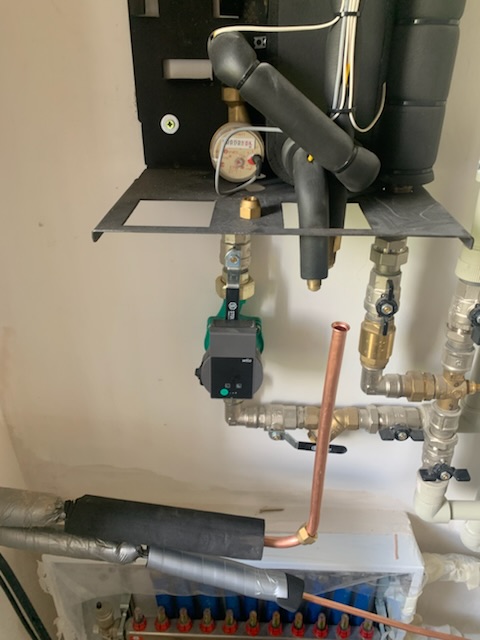

4. Прокладка фреоновой трассы
Для трассы используются медные трубы: жидкостная — 3/8″ (9,52 мм), газовая — 5/8″ (15,88 мм). Толщина стенки — 0,8–1,0 мм. На каждую трубу надевается теплоизоляция K-Flex толщиной не менее 13 мм.
При длине трассы до 5 м — возможна вальцовка. При длине более 5 м — обязательная пайка медных труб твёрдым серебросодержащим припоем с продувкой азотом:
- трубы отрезаются труборезом под углом 90°, заусенцы удаляются римером;

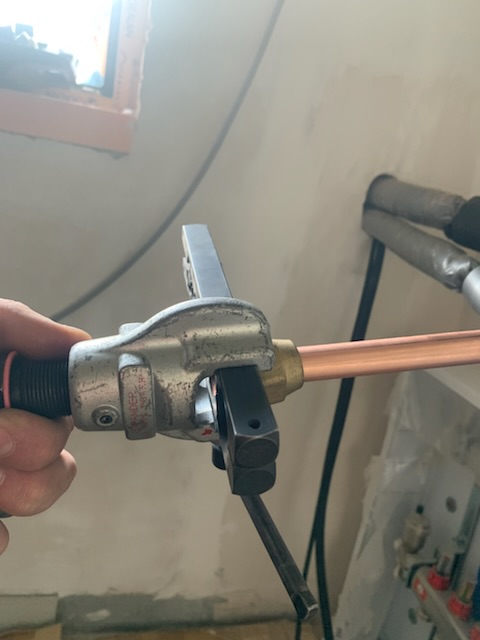

- на коротких участках (подключение к блокам) — развальцовка развальцовщиком;
- на длинных участках — пайка труб твёрдым припоем с азотной подушкой (азот подаётся внутрь трубы во время пайки для предотвращения образования окалины);
- при вертикальной прокладке более 7 м — установка маслоподъёмной петли на газовой трубе;
- затяжка вальцовочных соединений динамометрическим ключом: для 3/8″ — 30–40 Н·м, для 5/8″ — 45–55 Н·м;
- трасса прокладывается в штробе, декоративном коробе или по фасаду (в защитном жёлобе).
5. Дренаж
Дренажная линия прокладывается с уклоном не менее 1 см на метр в сторону стока. При невозможности обеспечения уклона — установка дренажной помпы (PAC-SH94DM-E, напор 800 мм вод. ст.). Конденсат отводится на улицу или в канализацию через сифон с гидрозатвором.

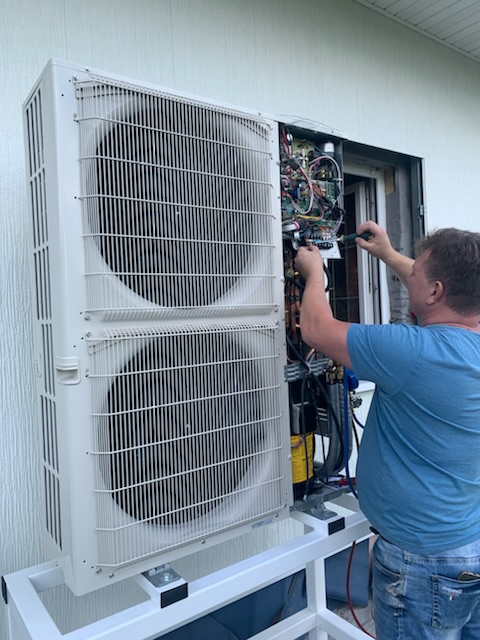

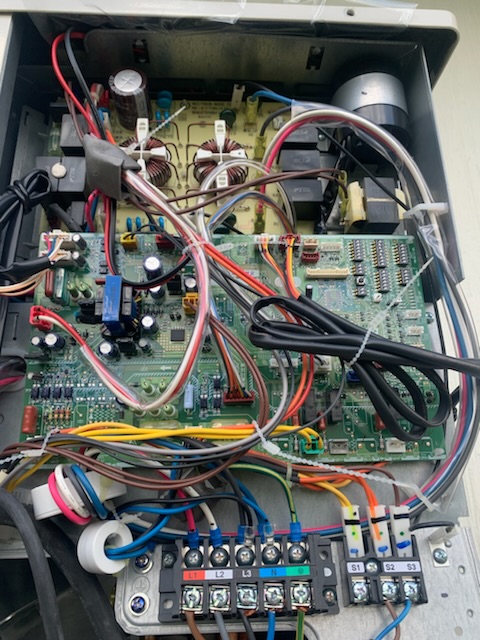

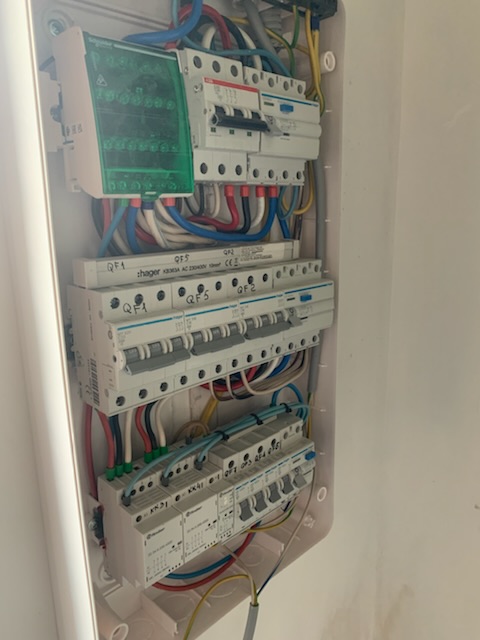

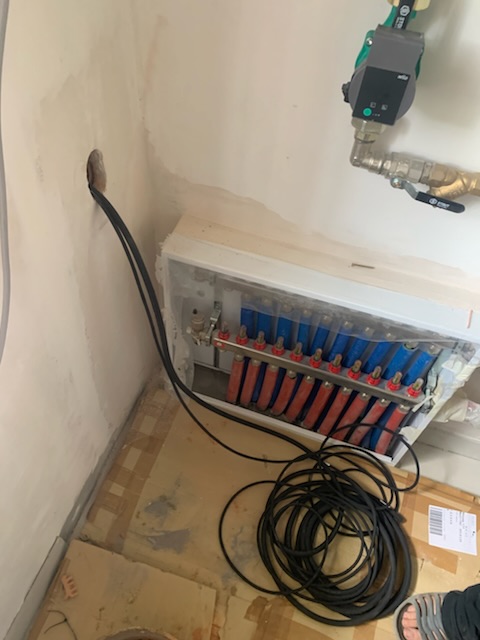

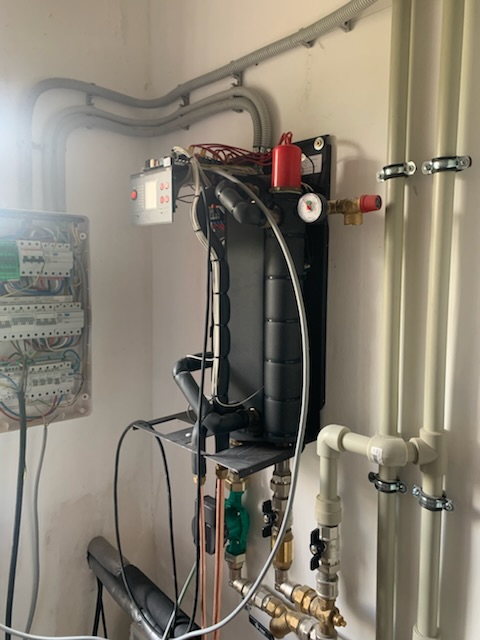

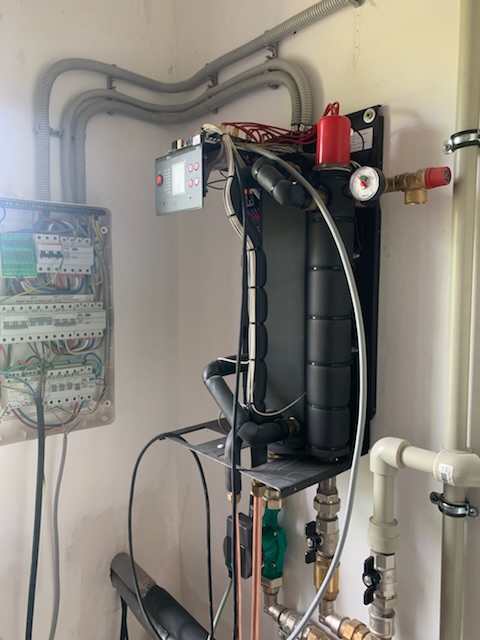

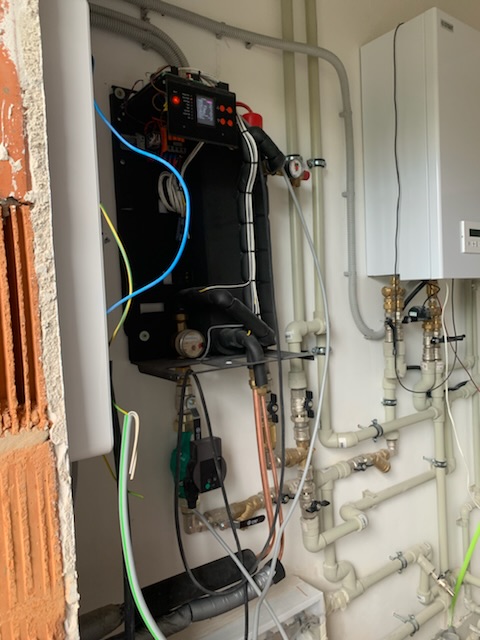

6. Электроподключение
- силовой кабель 5×2,5 мм² прокладывается от электрощита к наружному блоку через 3-полюсный автомат 16 А;
- межблочный кабель подключается к клеммным колодкам внутреннего и наружного блоков согласно электросхеме Mitsubishi Electric;
- при трёхфазном подключении проверяется чередование фаз — при неправильном чередовании компрессор вращается в обратную сторону;
- заземление — обязательное подключение PE-проводника;
- при установке проводного пульта PAR-40MAA — прокладка кабеля от пульта к внутреннему блоку.

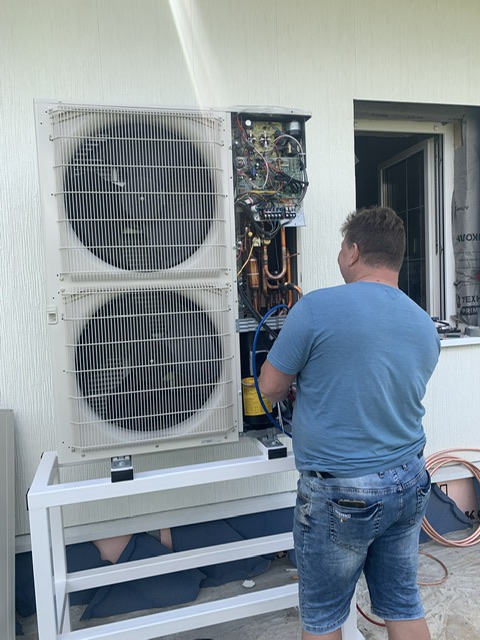

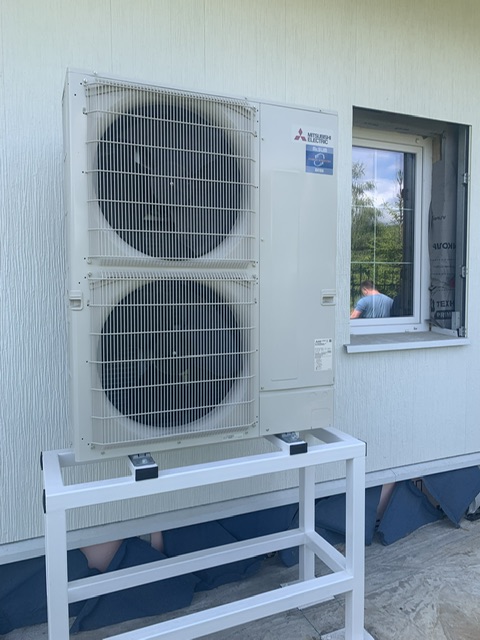

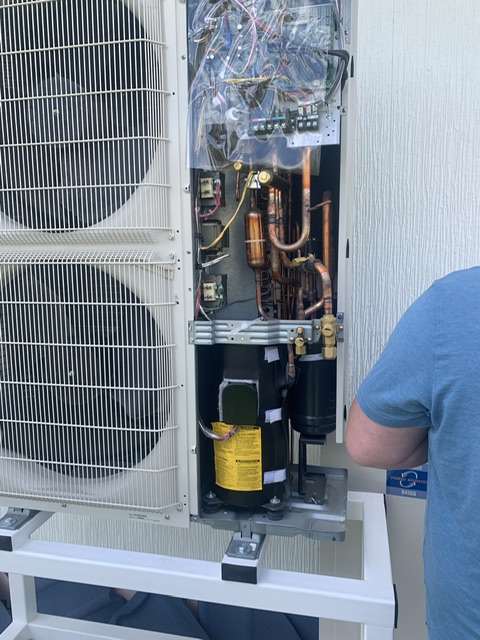

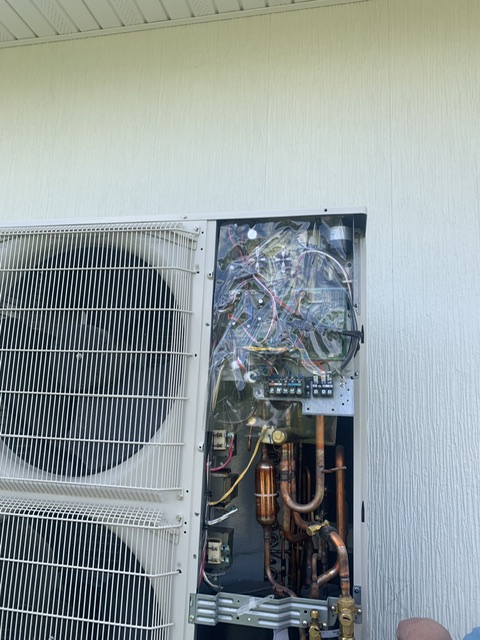

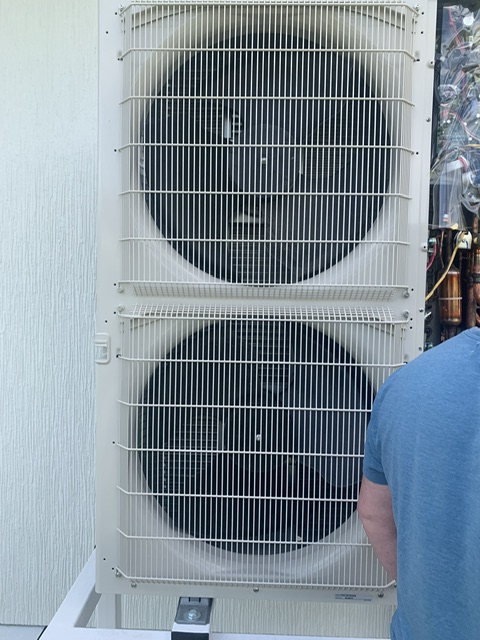

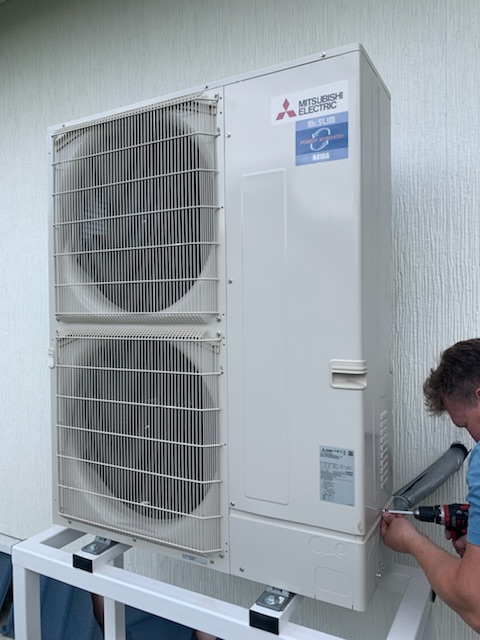

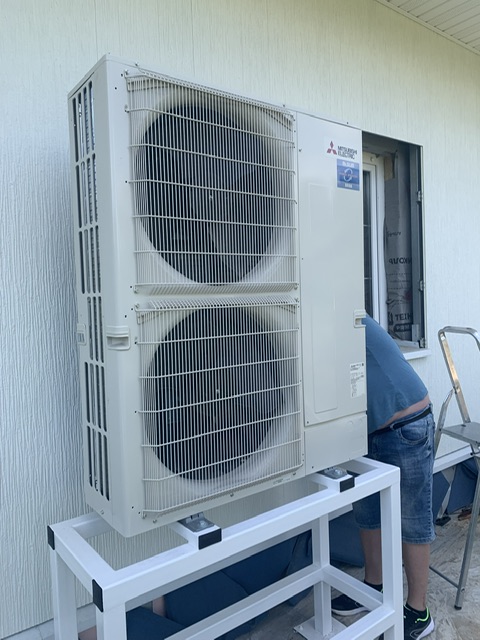

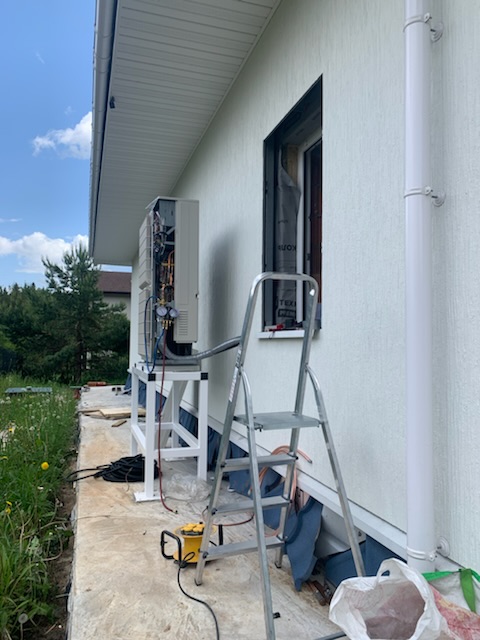

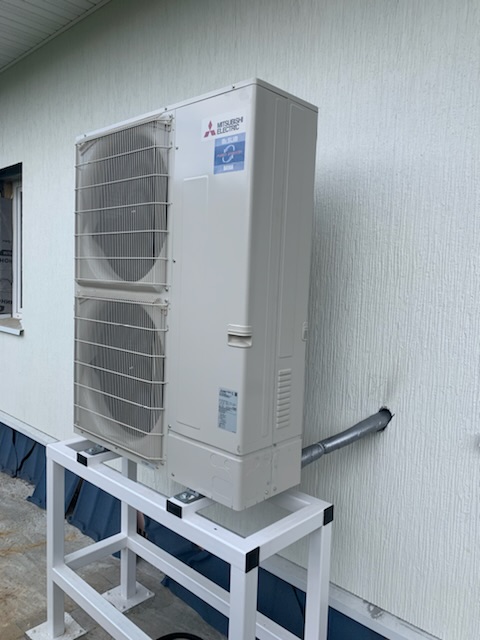

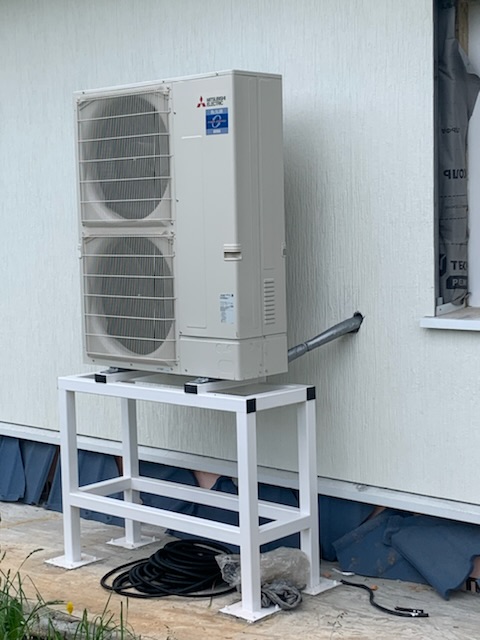

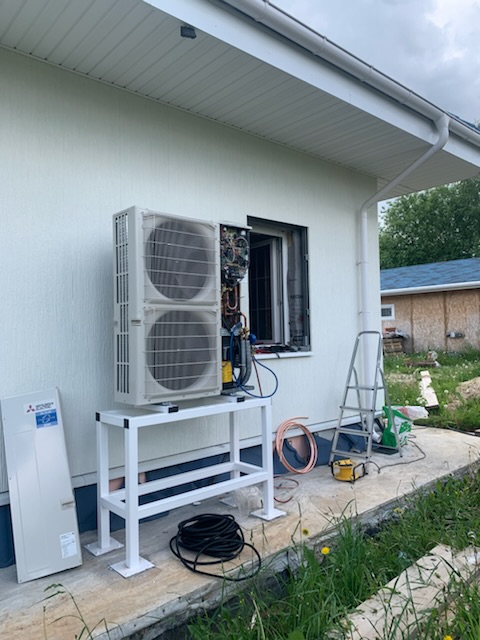

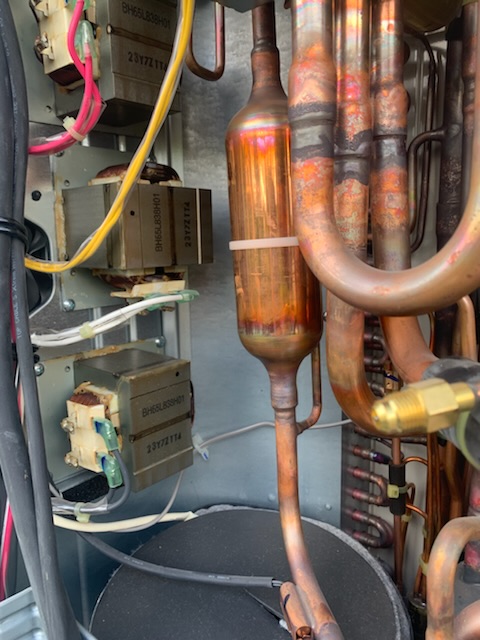

7. Установка наружного блока
Наружный блок PUHZ-ZRP100YKA3 весом 124 кг устанавливается на кронштейны:
- при установке с балкона или лоджии (до 1,8 м от парапета) — подъём 2–3 рабочими;
- при установке на фасаде выше 2-го этажа — автовышка или промышленный альпинизм с механической талью;
- блок крепится к кронштейнам болтами М10 через виброизоляторы;
- проверка горизонтальности — при необходимости подкладываются шайбы;
- подключаются медные трубы (вальцовка или пайка), межблочный кабель;
- сервисные вентили закрыты до вакуумирования.


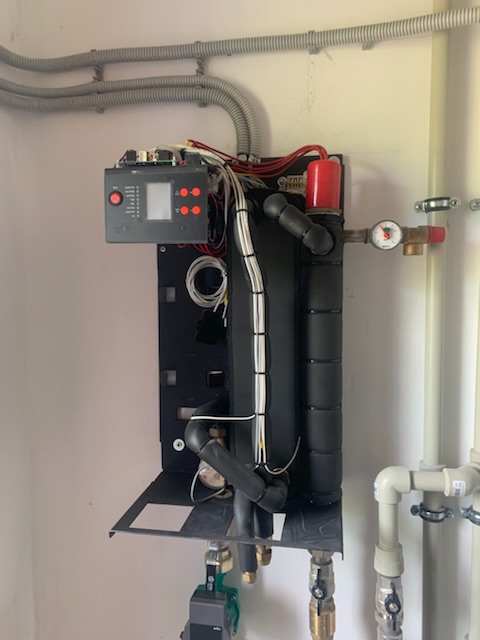

8. Установка внутреннего блока
Внутренний блок PKA-M100KAL (21 кг) навешивается на монтажную пластину:
- монтажная пластина выравнивается по уровню строго горизонтально;
- крепится к стене анкерными болтами в 6–8 точек (для полупромышленного блока — усиленное крепление);
- медные трубы подключаются к штуцерам внутреннего блока — вальцовка с затяжкой динамометрическим ключом;
- дренажный шланг подключается к дренажному патрубку;
- межблочный кабель подключается к клеммной колодке;
- блок навешивается на пластину, передняя панель закрывается.

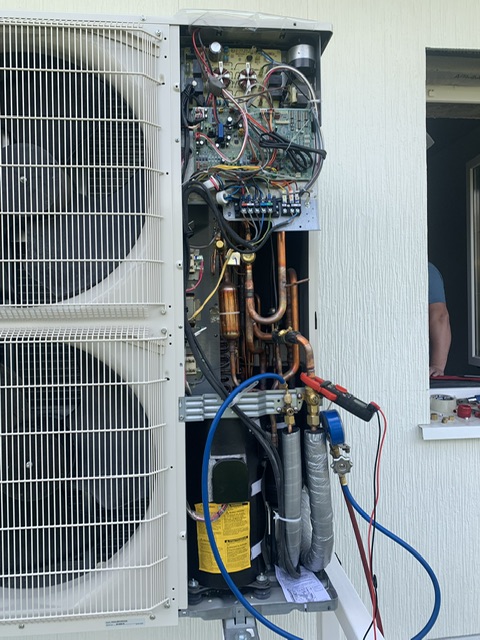

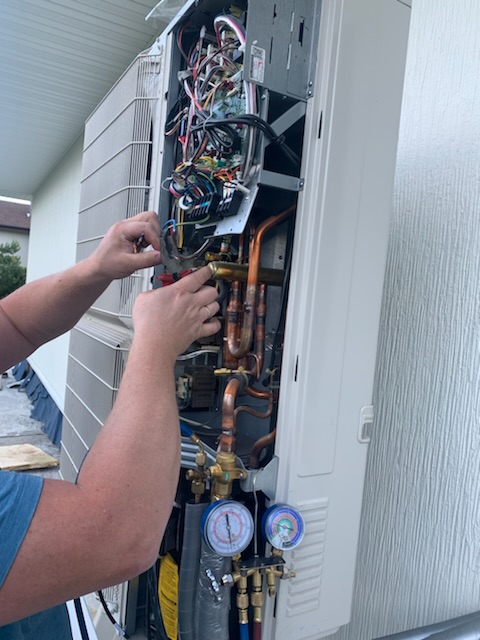

9. Опрессовка азотом
После прокладки трассы и подключения блоков — обязательная проверка герметичности:
- к сервисному порту подключается манометрический коллектор;
- система заполняется азотом под давлением 38–40 бар;
- выдержка — не менее 24 часов (для полупромышленных систем — увеличенное время);
- контроль давления — падение более 0,2 бар за 24 часа недопустимо;
- при падении давления — поиск утечки (мыльный раствор, электронный течеискатель), устранение, повторная опрессовка.

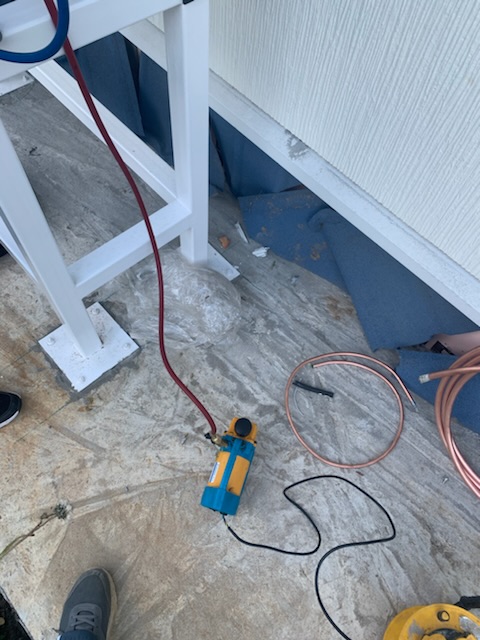

10. Вакуумирование
- вакуумным насосом (двухступенчатым, для полупромышленных систем) откачивается воздух и влага из системы в течение 30–60 минут;
- контроль: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар не менее 30 минут;
- при большой длине трассы (более 30 м) — вакуумирование проводится в два этапа: 30 минут вакуумирования, выдержка 15 минут, повторное вакуумирование 30 минут.


11. Выпуск и заправка R410A
При стандартной трассе до 30 м заводская заправка 5 кг R410A достаточна — фреон выпускается из наружного блока открытием сервисных вентилей.
При длине трассы более 30 м — дозаправка по таблице Mitsubishi Electric. Заправка выполняется по массе на электронных весах.

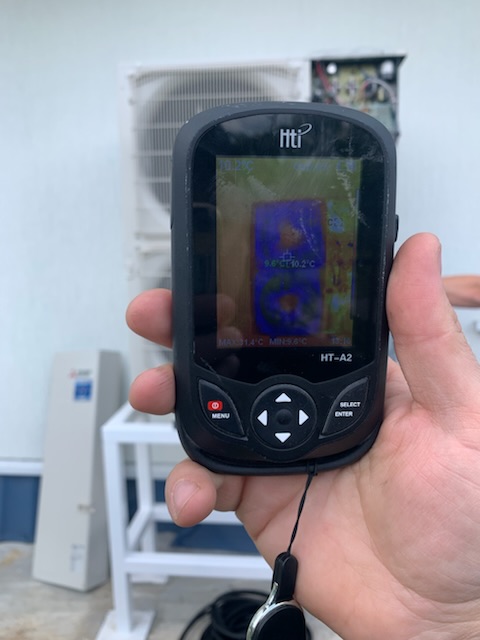

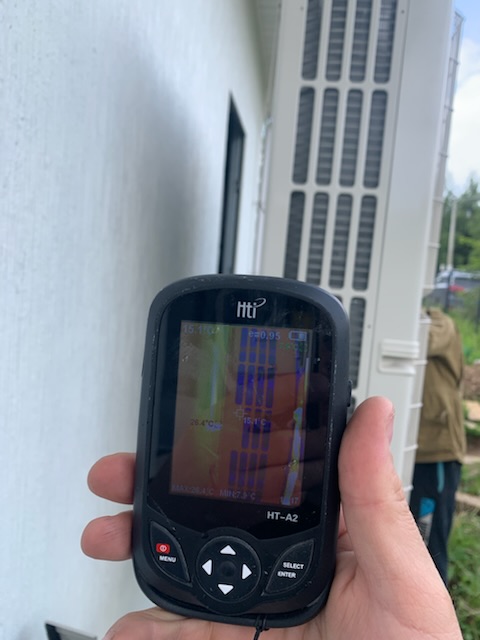

12. Тестовый запуск и пусконаладка
Проверяется:
- работа во всех режимах (охлаждение, обогрев, вентиляция, осушение);
- отсутствие протечек фреона — течеискателем по всем соединениям;
- разница температур на входе и выходе — 8–12 °C;
- корректность дренажа — конденсат уходит свободно;
- уровень шума — от 41 дБ(А) на минимальной скорости внутреннего блока, от 49 дБ(А) наружного;
- замер рабочего тока компрессора — сравнение с номиналом (8,5 А максимальный ток);
- проверка чередования фаз — корректное направление вращения компрессора;
- работа жалюзи — горизонтальное и вертикальное регулирование;
- ночной режим — снижение шума на 3–4 дБ;
- функция ротации и резервирования (при наличии проводного пульта PAR-40MAA и нескольких внутренних блоков);
- система контроля утечки хладагента — корректность срабатывания;
- авторестарт — восстановление настроек после отключения;
- таймер — программирование включения и отключения;
- при установленном Wi-Fi интерфейсе MAC-567IF-E — подключение к сети, удалённое управление.
Кондиционер должен проработать не менее 30–40 минут под нагрузкой.

Сколько времени занимает монтаж
| Этап | Время |
|---|---|
| Проектирование, разметка | 1–2 часа |
| Бурение отверстия (Ø80 мм) | 30–45 минут |
| Установка кронштейнов (усиленных) | 1–2 часа |
| Прокладка трассы (пайка с азотом) | 3–5 часов |
| Дренаж, электроподключение (3 фазы) | 1,5–2 часа |
| Установка наружного блока (124 кг, такелаж) | 1–3 часа |
| Установка внутреннего блока | 1 час |
| Опрессовка азотом (38–40 бар) | 24 часа (выдержка) |
| Вакуумирование | 30–60 минут |
| Выпуск R410A, дозаправка | 30 минут |
| Тестовый запуск, пусконаладка | 1–2 часа |
| Итого (без учёта выдержки опрессовки) | 10–16 часов (1,5–2 дня) |











Актуальные цены на монтаж в Чехове и МО (2026)
Стандартный монтаж PUHZ-ZRP100YKA3
| Услуга | Стоимость |
|---|---|
| Монтаж полупромышленной системы до 9,5 кВт (трасса до 5 м, пайка) | 30 000 – 45 000 ₽ |
| Монтаж полупромышленной системы до 11 кВт (трасса до 5 м, пайка) | 35 000 – 50 000 ₽ |
| Премиум-монтаж (пайка с азотом, усиленные кронштейны, опрессовка 24 ч) | 45 000 – 65 000 ₽ |
В базовую стоимость входит: монтаж внутреннего и наружного блоков, трасса до 5 м (медные трубы 3/8″ и 5/8″ в изоляции, пайка с азотом), дренаж, межблочный кабель, бурение одного отверстия, опрессовка азотом, вакуумирование, пусконаладка.
Дополнительные работы
| Услуга | Стоимость |
|---|---|
| Дополнительный метр трассы (сверху 5 м) | 2 500 – 4 600 ₽ / м |
| Пайка медных труб с азотной подушкой (1 стык) | 800 – 2 000 ₽ |
| Штробление стены (кирпич / бетон / монолит) | 1 000 – 2 500 ₽ / м |
| Алмазное бурение отверстия Ø80 мм | 3 500 – 7 500 ₽ |
| Декоративный кабель-канал | 800 – 1 500 ₽ / м |
| Установка дренажной помпы PAC-SH94DM-E | 5 000 – 8 000 ₽ + помпа |
| Установка проводного пульта PAR-40MAA | 3 000 – 6 000 ₽ + пульт |
| Установка Wi-Fi интерфейса MAC-567IF-E | 3 000 – 5 000 ₽ + модуль |
| Установка 3-полюсного автомата 16 А в щите | 3 000 – 5 000 ₽ |
| Прокладка силового кабеля 5×2,5 мм² от щита | 3 000 – 5 000 ₽ |
| Опрессовка азотом (24 часа, 38–40 бар) | 5 000 – 10 000 ₽ |
| Маслоподъёмная петля (при вертикальной трассе более 7 м) | 1 500 – 3 000 ₽ |
Такелаж и высотные работы
| Услуга | Стоимость |
|---|---|
| Подъём наружного блока вручную (до 2-го этажа, 2–3 рабочих) | 2 000 – 5 000 ₽ |
| Промышленный альпинизм (блок более 9 кВт) | 8 000 – 15 000 ₽ |
| Автовышка | от 10 000 ₽ |
| Кран-манипулятор (при установке на кровле) | от 15 000 ₽ |
| Усиленные кронштейны для блока 124 кг | 5 000 – 10 000 ₽ + кронштейны |






Заправка фреоном R410A
| Услуга | Стоимость |
|---|---|
| Фреон R410A — стоимость хладагента | 550 – 800 ₽ / 100 г |
| Дозаправка (при длине трассы более 30 м) | 4 000 – 10 000 ₽ |
| Полная перезаправка (5 кг, при утечке) | 27 500 – 40 000 ₽ |
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО полупромышленного кондиционера | 5 000 – 10 000 ₽ |
| Глубокая чистка с разбором блока + дезинфекция | 8 000 – 15 000 ₽ |
| Диагностика с выездом | 2 000 – 4 000 ₽ |
Выезд
| Услуга | Стоимость |
|---|---|
| Выезд по Москве | бесплатно / 500 ₽ |
| Выезд в Чехов (от МКАД ~65 км) | 2 000 – 4 000 ₽ |
| Выезд по Чеховскому городскому округу | 2 500 – 5 000 ₽ |
Коды ошибок Mitsubishi Electric PUHZ-ZRP100YKA3
| Код | Описание | Возможная причина |
|---|---|---|
| E0 | Ошибка датчика температуры помещения | Обрыв или КЗ датчика |
| E1 | Ошибка датчика температуры трубки | Обрыв или КЗ |
| E2 | Ошибка связи внутреннего и наружного блоков | Обрыв межблочного кабеля |
| E3 | Ошибка датчика конденсатора | Обрыв или КЗ |
| E4 | Ошибка датчика наружного воздуха | Обрыв или КЗ |
| E5 | Ошибка датчика нагнетания | Обрыв или КЗ (в инверторных моделях) |
| E6 | Защита по низкому давлению | Нехватка фреона, утечка |
| E7 | Защита по высокому давлению | Перезаправка, засор контура, загрязнённый конденсатор |
| E8 | Ошибка четырёхходового клапана | Заклинивание, обрыв катушки |
| E9 | Ошибка инверторного модуля (IPM) | Пробой модуля, перегрев |
| EA | Ошибка компрессора (токовая защита) | Перегрузка, заклинивание |
| Eb | Защита компрессора от перегрева | Нехватка фреона, загрязнённый конденсатор |
| EC | Ошибка энергонезависимой памяти | Сбой EEPROM, замена платы |
| EF | Ошибка чередования фаз | Неправильное подключение 3-фазной сети |
| P1 | Защита по напряжению | Слишком высокое или низкое напряжение питания |
| P2 | Защита от обмерзания испарителя | Нехватка фреона, низкая температура в помещении |
| P3 | Защита конденсатора от перегрева | Загрязнённый конденсатор, высокая температура снаружи |
| P4 | Ошибка датчика уровня конденсата | Засор дренажа, неисправность помпы |
| P5 | Ошибка связи с пультом ДУ | Обрыв кабеля, неисправность пульта |
| P6 | Ошибка утечки хладагента | Система контроля зафиксировала падение давления |





Replace Technology: замена R22 без замены труб
Одна из ключевых особенностей PUHZ-ZRP100YKA3 — Replace Technology. При замене старого кондиционера на R22 на новую систему R410A:
- медные трубы можно не менять и не промывать;
- применяются специальные масла и фильтры, совместимые с остатками R22;
- допускается использование трубопроводов других диаметров (с адаптерами);
- экономия на демонтаже старых труб и прокладке новых — особенно при скрытой прокладке в стенах.
При монтаже на существующие трубы:
- проверка состояния труб — осмотр на коррозию, заломы, трещины;
- опрессовка азотом под давлением 38–40 бар — выдержка 24 часа;
- промывка контура специальным составом (при сильном загрязнении);
- установка дополнительных фильтров-осушителей (в комплекте с системой);
- вакуумирование 30–60 минут;
- заправка R410A по массе.
Что можно делать самостоятельно
- чистка воздушных фильтров — раз в 2 недели: открыть переднюю панель, извлечь фильтры, промыть или пропылесосить, высушить, установить обратно;
- чистка дезодорирующего фильтра — раз в месяц: пропылесосить, не мыть;
- чистка лицевой панели — протереть мягкой тканью, смоченной водой;
- замена батареек в пульте — AAA, LR03;
- проверка дренажа — при работе в режиме охлаждения конденсат должен свободно стекать;
- проверка потока воздуха — воздух должен поступать равномерно через регулируемые жалюзи.
Самостоятельно нельзя: разбирать внутренний блок для глубокой чистки, вскрывать фреоновый контур, заправлять фреон, ремонтировать плату, работать с трёхфазным электропитанием.
Подготовка к зиме и межсезонью
Перед длительным простоем (если кондиционер не используется на обогрев):
- в ясный день включить режим вентиляции на 2–3 часа для просушки испарителя;
- выключить 3-полюсный автомат 16 А в электрощите;
- очистить воздушные фильтры и установить на место;
- извлечь батарейки из пульта ДУ;
- осмотреть наружный блок — нет ли льда, снега, наледи на кронштейнах;
- при установке на кровле — проверить отсутствие снежных наносов вокруг блока.
Перед запуском в сезоне (весна):
- включить автомат в электрощите;
- вставить батарейки в пульт;
- запустить в режиме охлаждения на 30–40 минут;
- проверить разницу температур — 8–12 °C;
- при отклонениях — вызвать мастера для планового ТО.
При использовании на обогрев зимой (до −20−20 °C):
- перед запуском проверить отсутствие наледи на наружном блоке;
- при необходимости включить функцию автоматической разморозки (Defrost);
- при температуре ниже −20−20 °C — не использовать кондиционер на обогрев (нижний предел по документации Mitsubishi Electric);
- при установке панели защиты от ветра — охлаждение возможно до −15−15 °C.








Заказать монтаж полупромышленного кондиционера в Чехове
Компания «МонтажМастер» выполняет монтаж полупромышленных сплит-систем Mitsubishi Electric в Чехове и Чеховском городском округе Московской области.
Что мы предлагаем:
- монтаж полупромышленных систем Mr.SLIM Deluxe Power Inverter мощностью до 25 кВт;
- пайку медных труб твёрдым припоем с азотной подушкой;
- опрессовку азотом под давлением 38–40 бар с выдержкой 24 часа;
- вакуумирование двухступенчатым насосом;
- заправку R410A по массе на электронных весах;
- трёхфазное электроподключение 380 В;
- такелажные работы — подъём наружного блока 124 кг;
- установку усиленных кронштейнов и сварных рам;
- высотные работы с промышленным альпинистом и автовышкой;
- монтаж на существующие трубы (Replace Technology);
- установку проводных пультов, Wi-Fi интерфейсов, дренажных помп;
- пусконаладку с проверкой всех функций;
- гарантию на монтажные работы — 3 года.
Выезд по Чехову (65 км от МКАД по трассе М-2 «Крым») и всей Московской области. Опыт работы с полупромышленными системами Mitsubishi Electric серии Mr.SLIM, включая модели PUHZ-ZRP100YKA3 с трёхфазным питанием и хладагентом R410A.
Свяжитесь с нами:
- Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
- E-mail:info@vent-master.ru
