Установка Wi-fi модуля на кассетные кондиционеры Royal clima OLC202

Установка Wi-Fi-модуля OLC202 на кассетные кондиционеры Royal Clima

Кассетные кондиционеры Royal Clima серии COMPETENZA — надёжное решение для офисов, магазинов и других коммерческих помещений. Но возможности климатического оборудования не ограничиваются охлаждением и обогревом: с Wi-Fi-модулем OLC202 вы получаете полное удалённое управление сплит-системой со смартфона — из любой точки мира, где есть интернет.

В этой статье разберём, что представляет собой модуль OLC202, как его правильно установить на кассетный кондиционер и как настроить мобильное приложение AC Freedom.

Что такое Wi-Fi-модуль OLC202

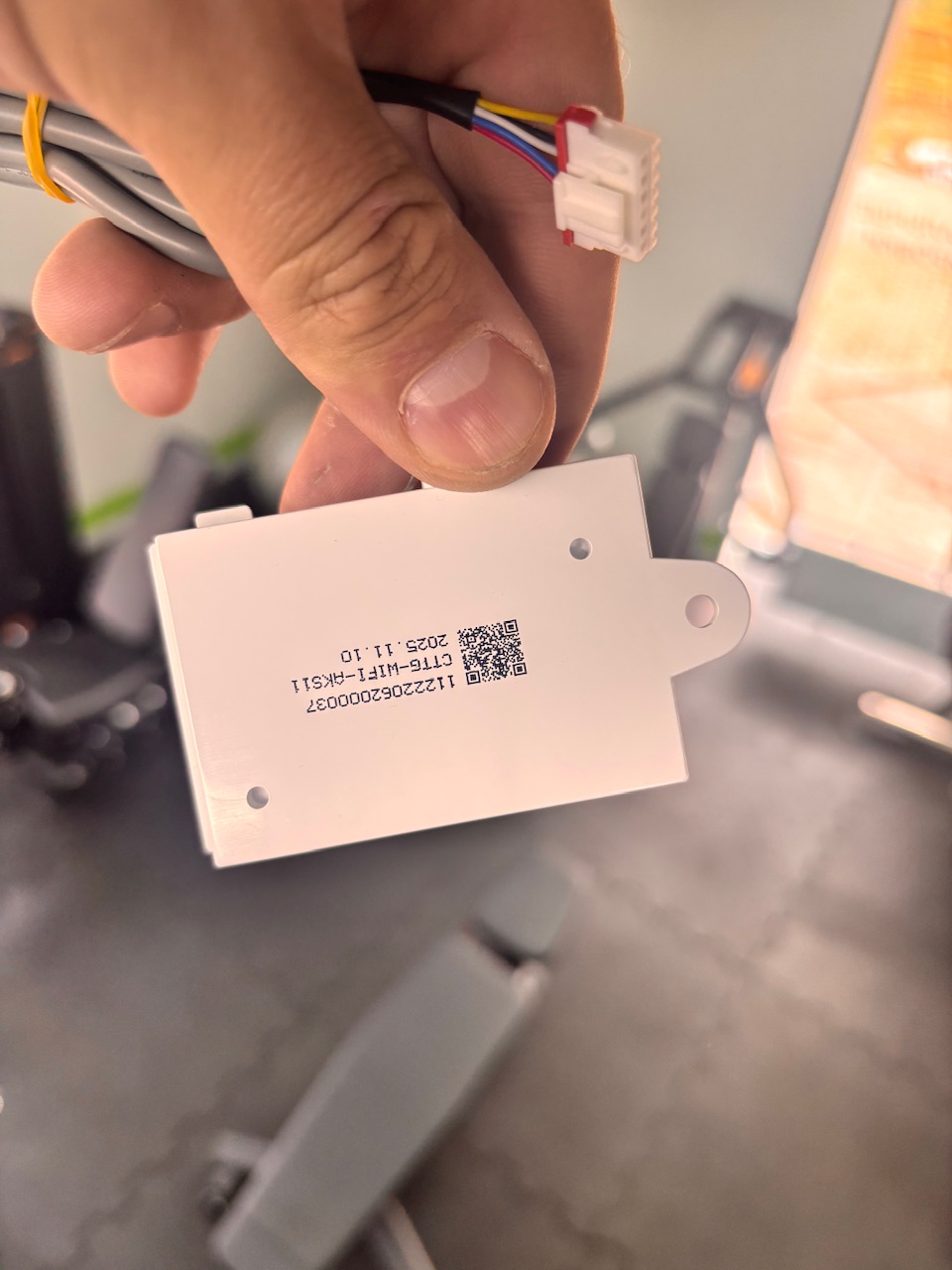

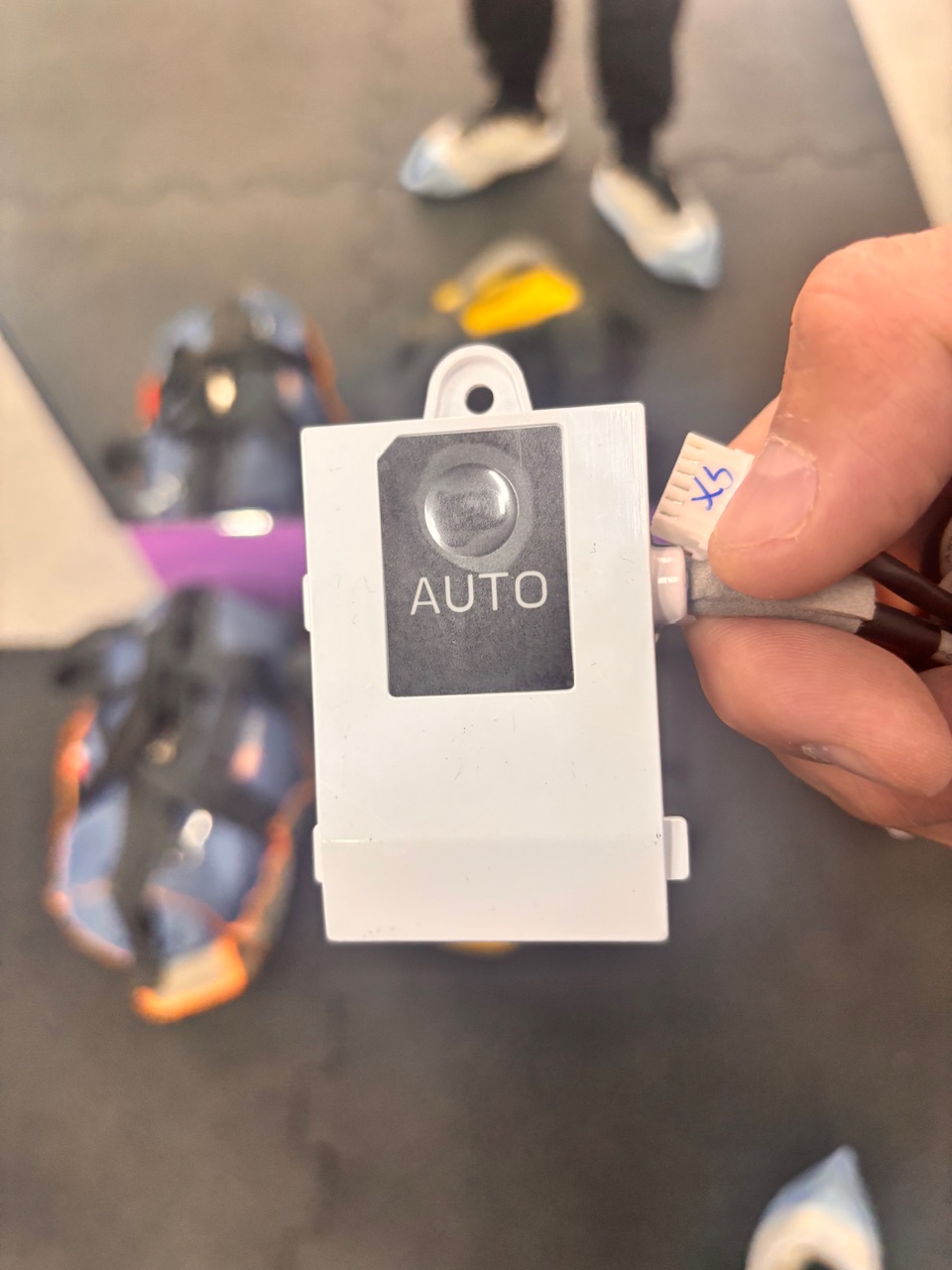

OLC202 — компактный управляющий модуль, разработанный для полупромышленного оборудования Royal Clima серий COMPETENZA и COMPETENZA DC EU Inverter. Устройство подключается к плате управления внутреннего блока через шестипроводный кабель длиной 1,5 метра, входящий в комплект поставки.


Технические характеристики OLC202:

ПараметрЗначение
Рабочее напряжение5 В
Габариты78 × 52 × 15,5 мм
Длина соединительного провода1 500 мм
Рабочая температура0…+45 °C
Рабочая влажность10–85%
СовместимостьiOS, Android

Модуль работает через приложение AC Freedom, доступное в App Store и Google Play. Приложение полностью русифицировано и позволяет управлять всеми функциями кондиционера: включение и выключение, выбор режима, настройка температуры, скорости вентилятора, положения жалюзи, таймеры, режим сна и ограничение энергопотребления.

Зачем нужен Wi-Fi-модуль для кассетного кондиционера

Кассетные кондиционеры обычно устанавливаются в коммерческих помещениях, где удалённое управление особенно полезно:

  • включение до прихода — можно запустить кондиционер заранее, чтобы к вашему приходу в офисе уже была комфортная температура;
  • расписание работы — настройте недельный таймер, и кондиционер будет включаться и выключаться автоматически по заданному графику;
  • экономия электроэнергии — принудительное ограничение энергопотребления и режим ECO помогают снизить расходы;
  • групповое управление — если в помещении несколько кондиционеров, их можно объединить в группу и управлять синхронно;
  • мониторинг — вы всегда видите текущее состояние оборудования и можете оперативно отреагировать на изменения.

Совместимость: как проверить, подойдёт ли модуль

Модуль OLC202 совместим с полупромышленными сплит-системами Royal Clima серий COMPETENZA и COMPETENZA DC EU Inverter. Главное условие — наличие соответствующего разъёма на плате управления внутреннего блока для подключения управляющих модулей Wi-Fi. +1

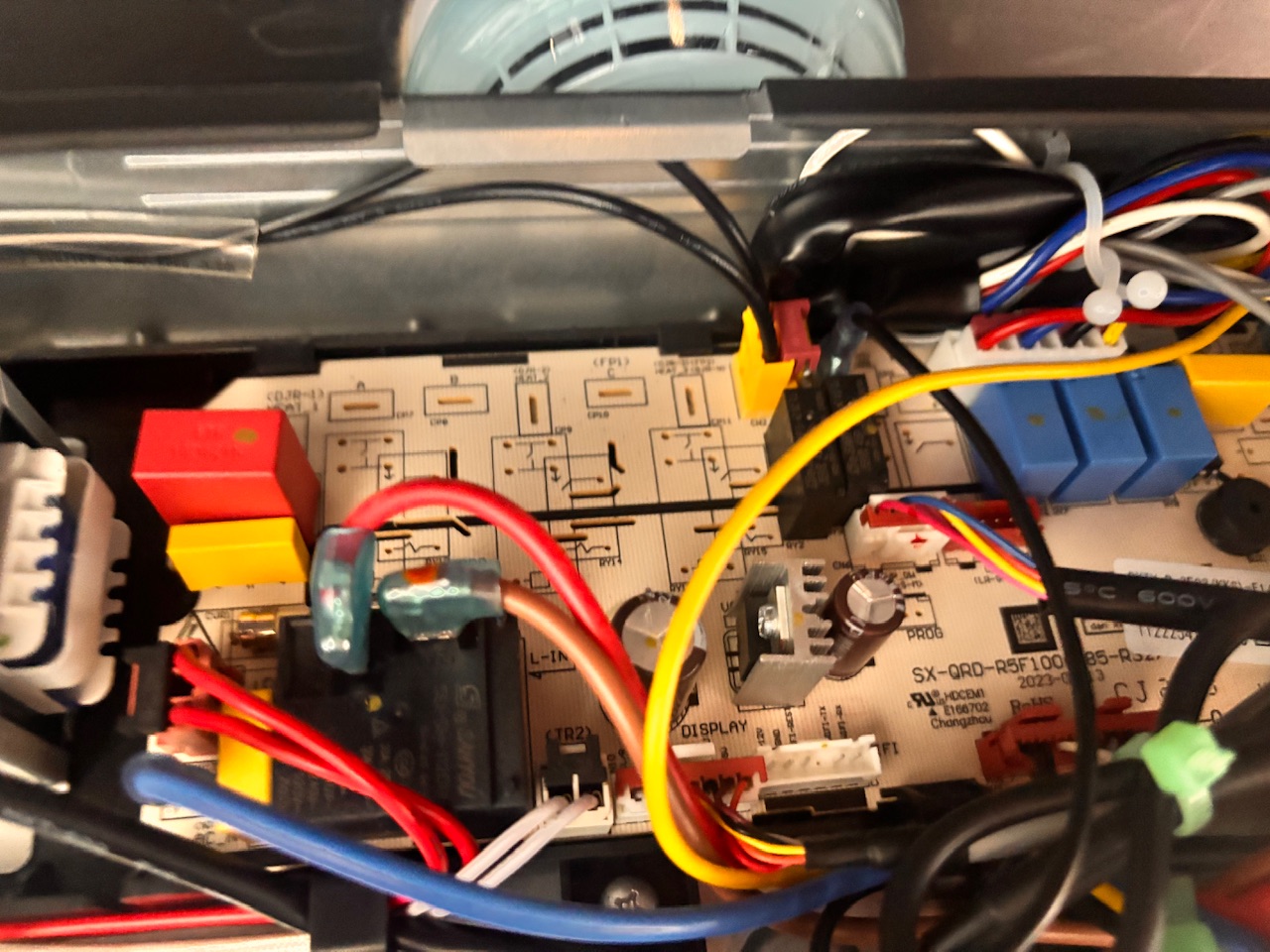

Перед покупкой модуля снимите сервисную панель внутреннего блока и убедитесь, что на плате есть свободный 6-контактный разъём. Если разъём отсутствует, модуль установить нельзя.

Пошаговая установка модуля OLC202

Шаг 1. Обесточьте кондиционер. Отключите питание на щитке или выключите автоматический выключатель кондиционера. Это обязательное требование безопасности.

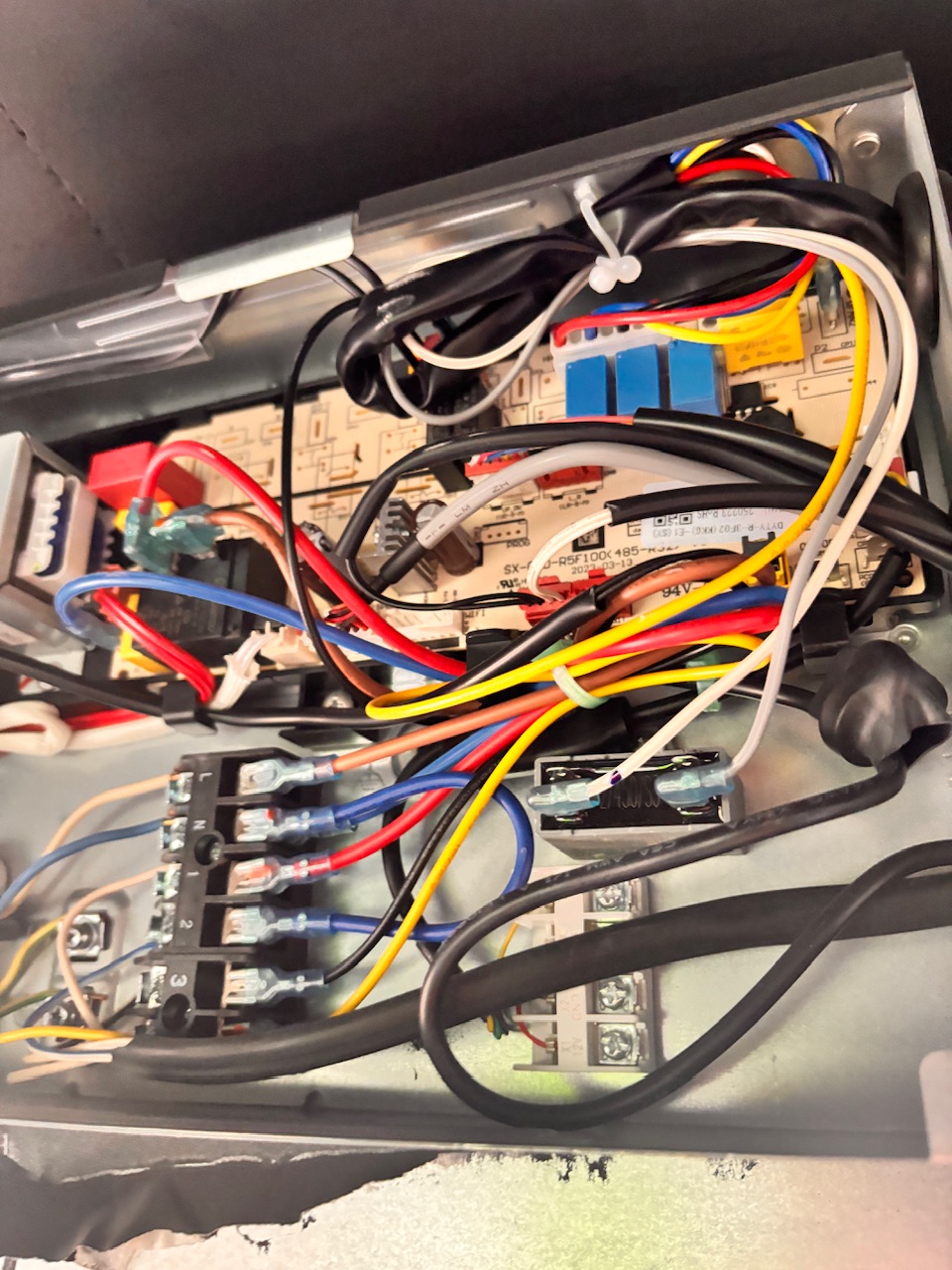

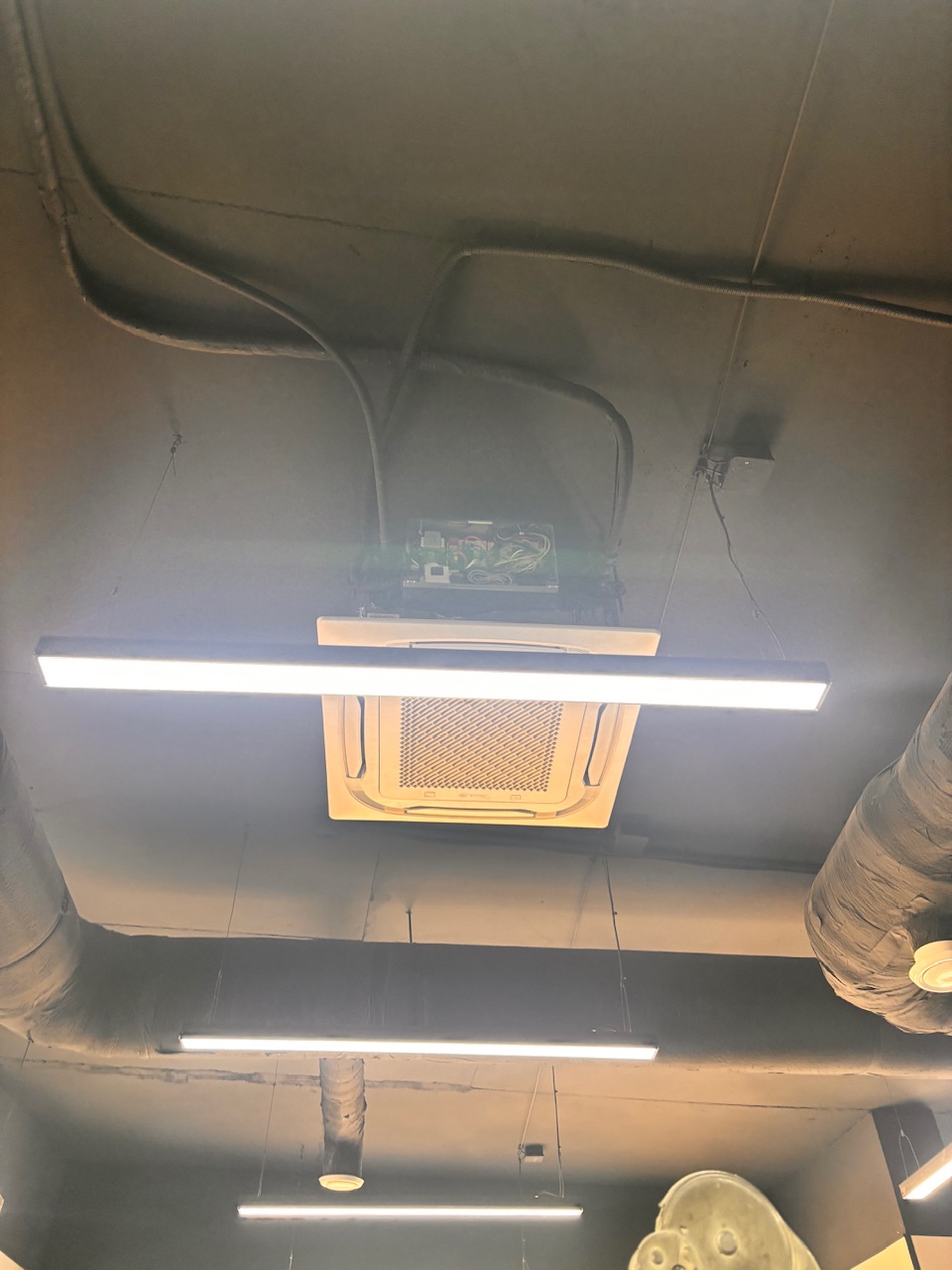

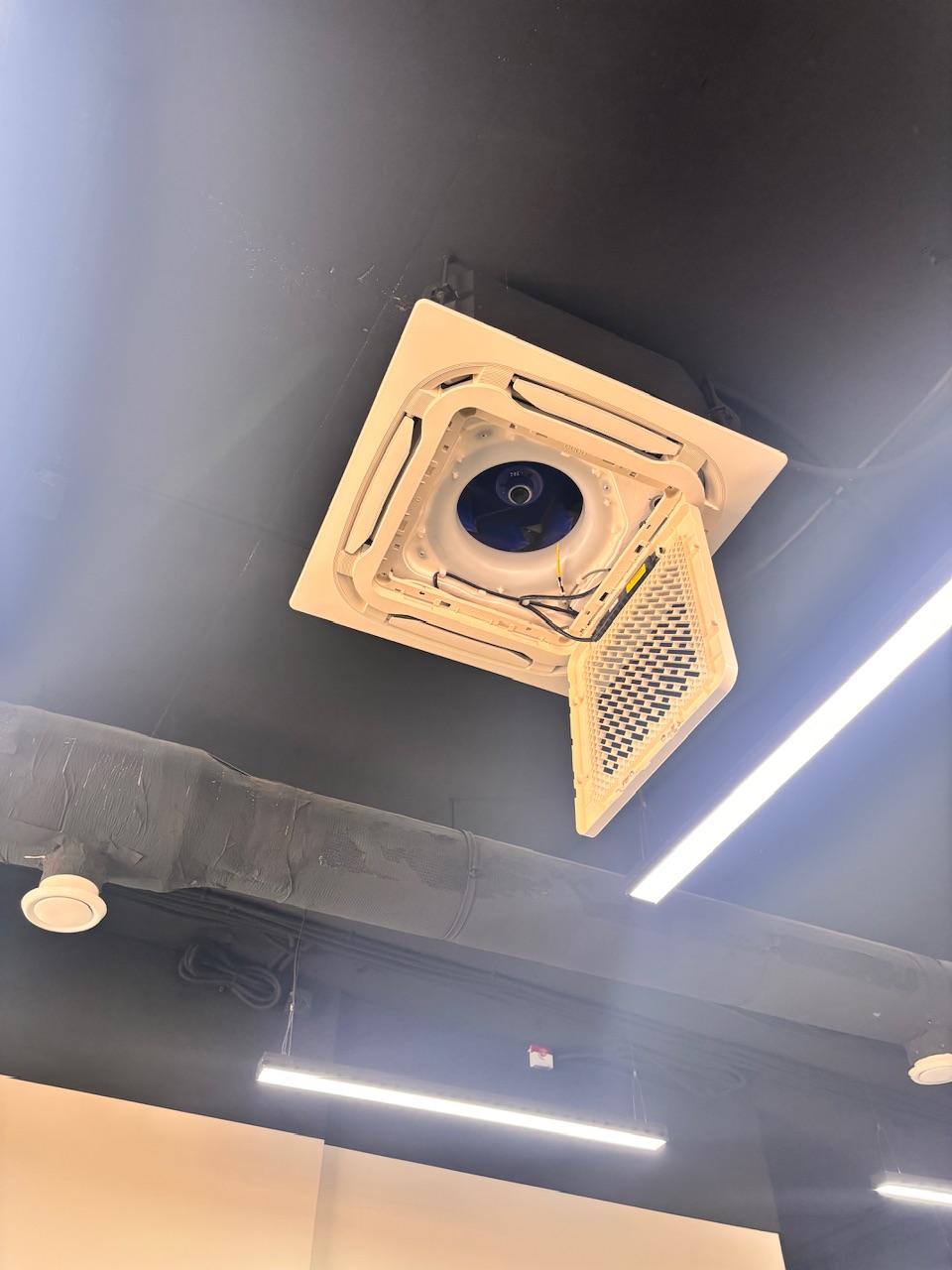

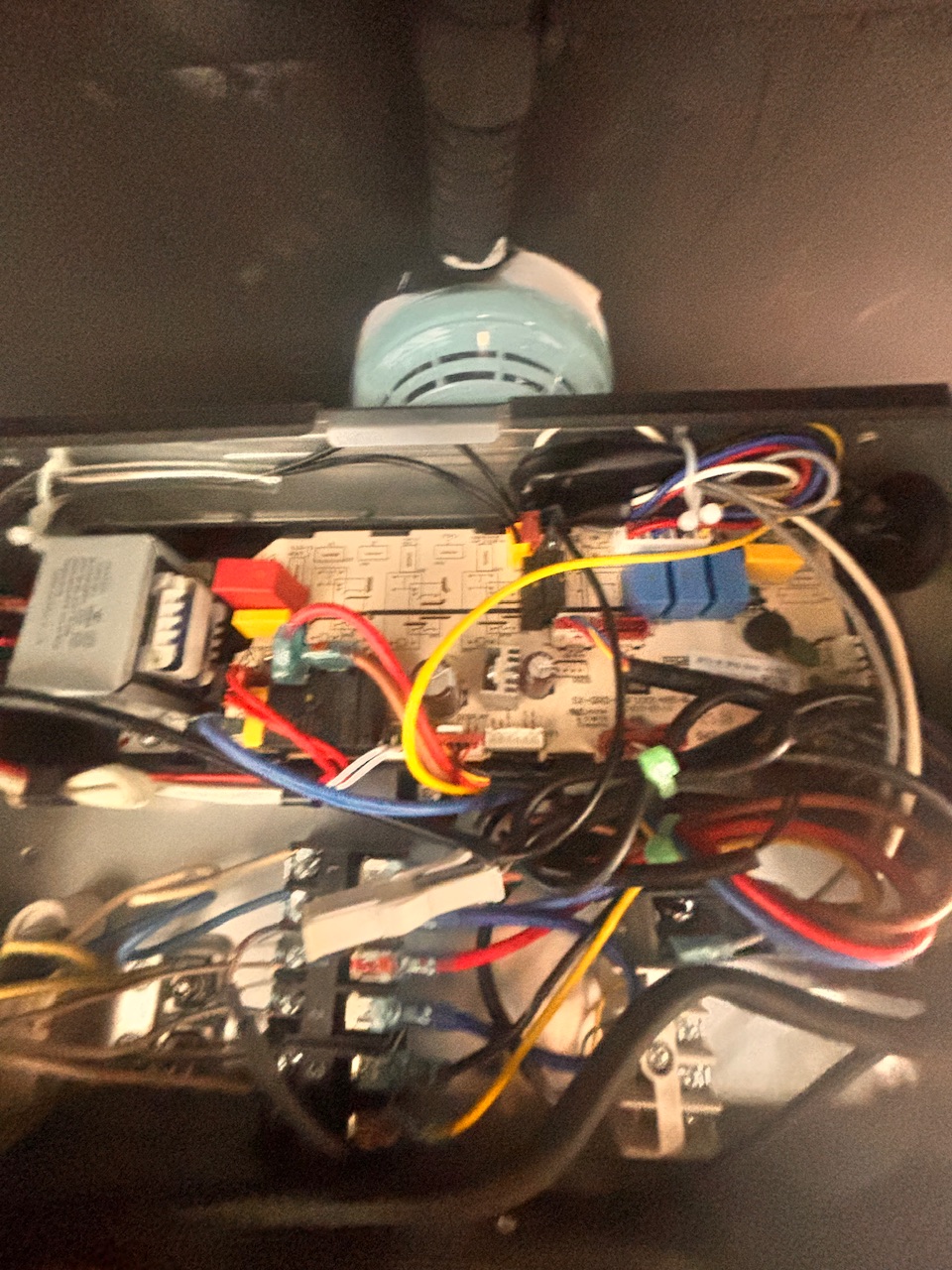

Шаг 2. Снимите сервисную панель. Откройте лицевую панель кассетного внутреннего блока и получите доступ к плате управления.

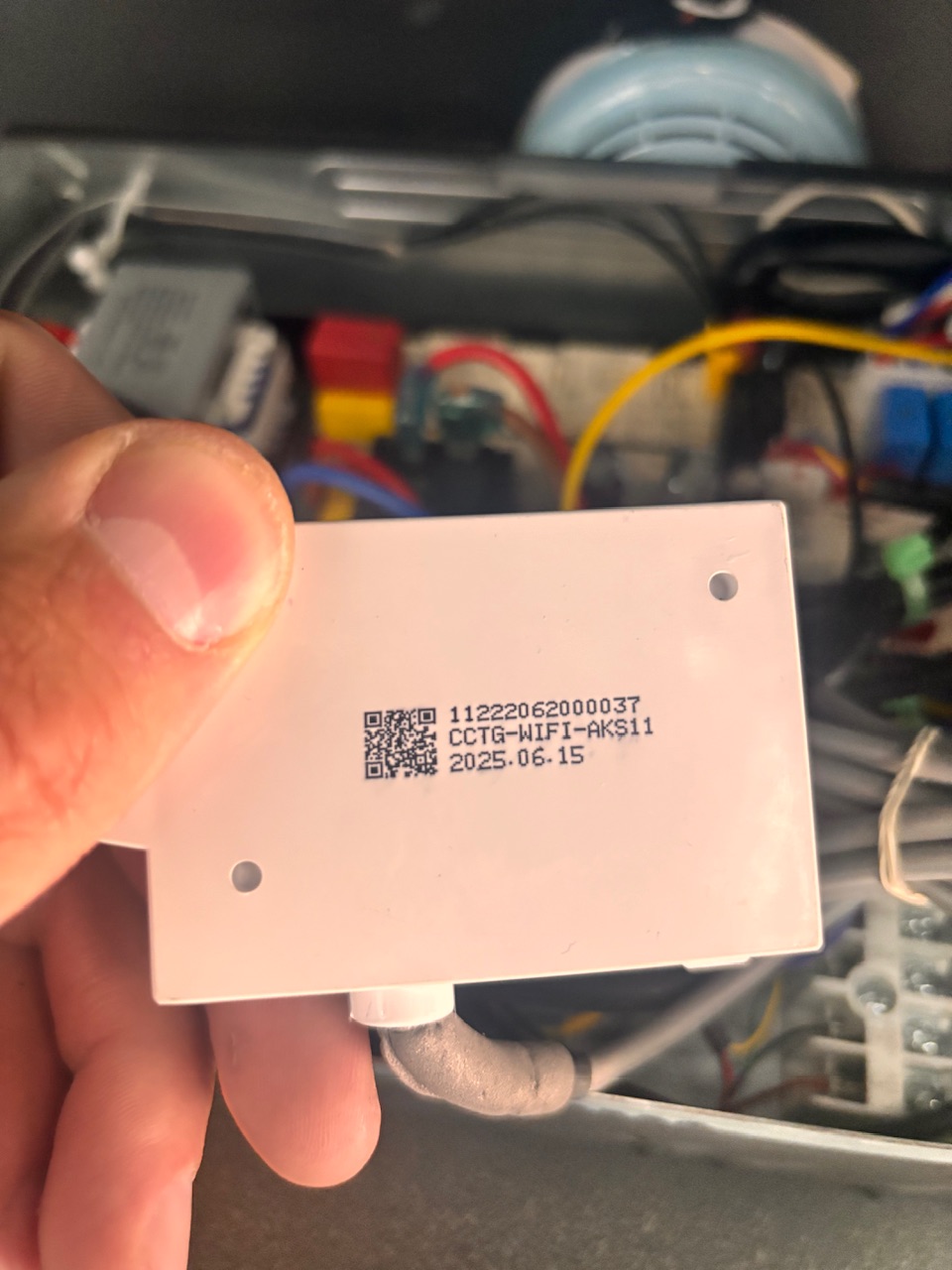

Шаг 3. Подключите модуль. Присоедините модуль OLC202 к плате управления через шестипроводный соединительный кабель. Вставьте разъём до щелчка, убедитесь, что соединение плотное и без перекосов.

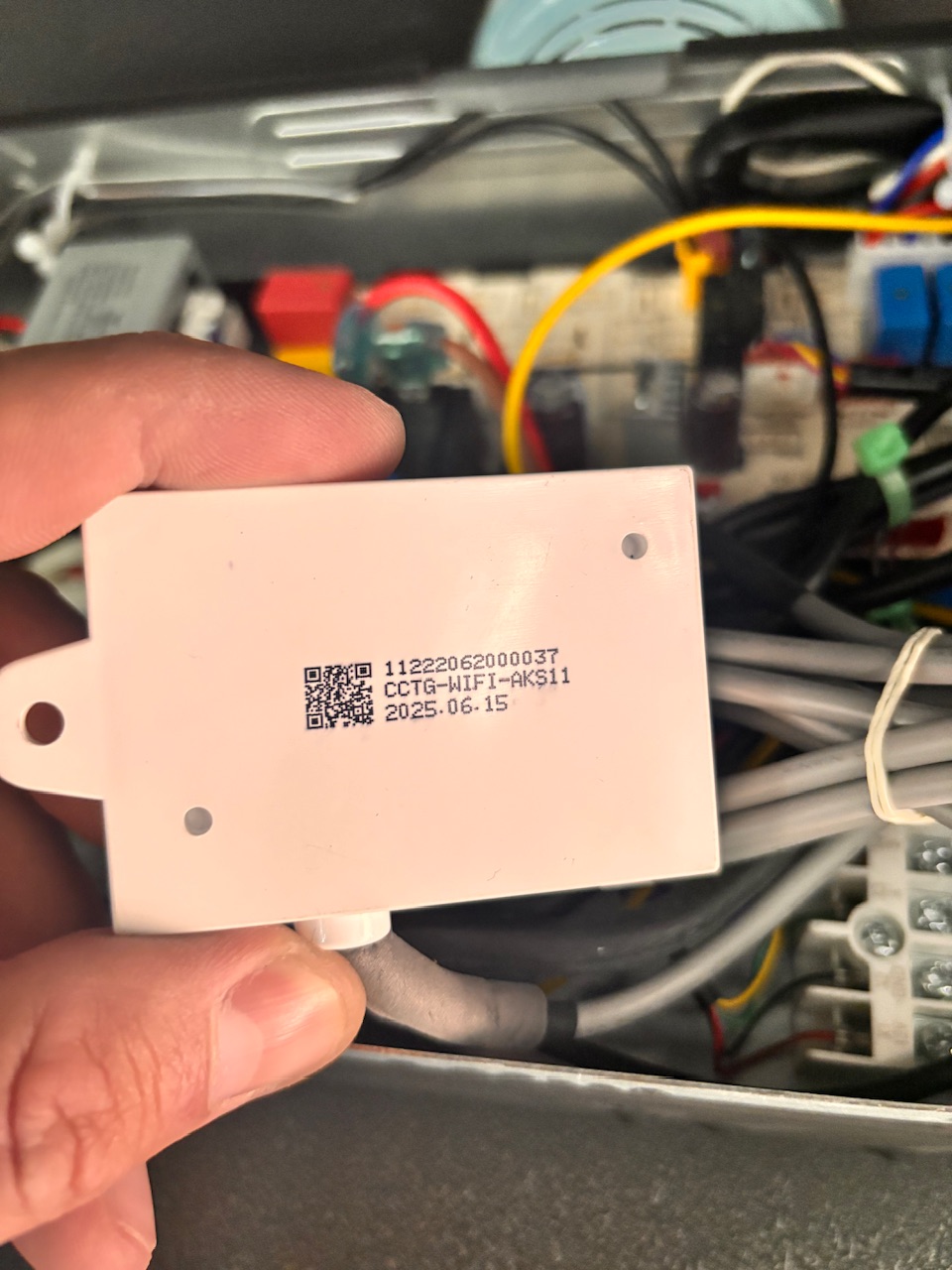

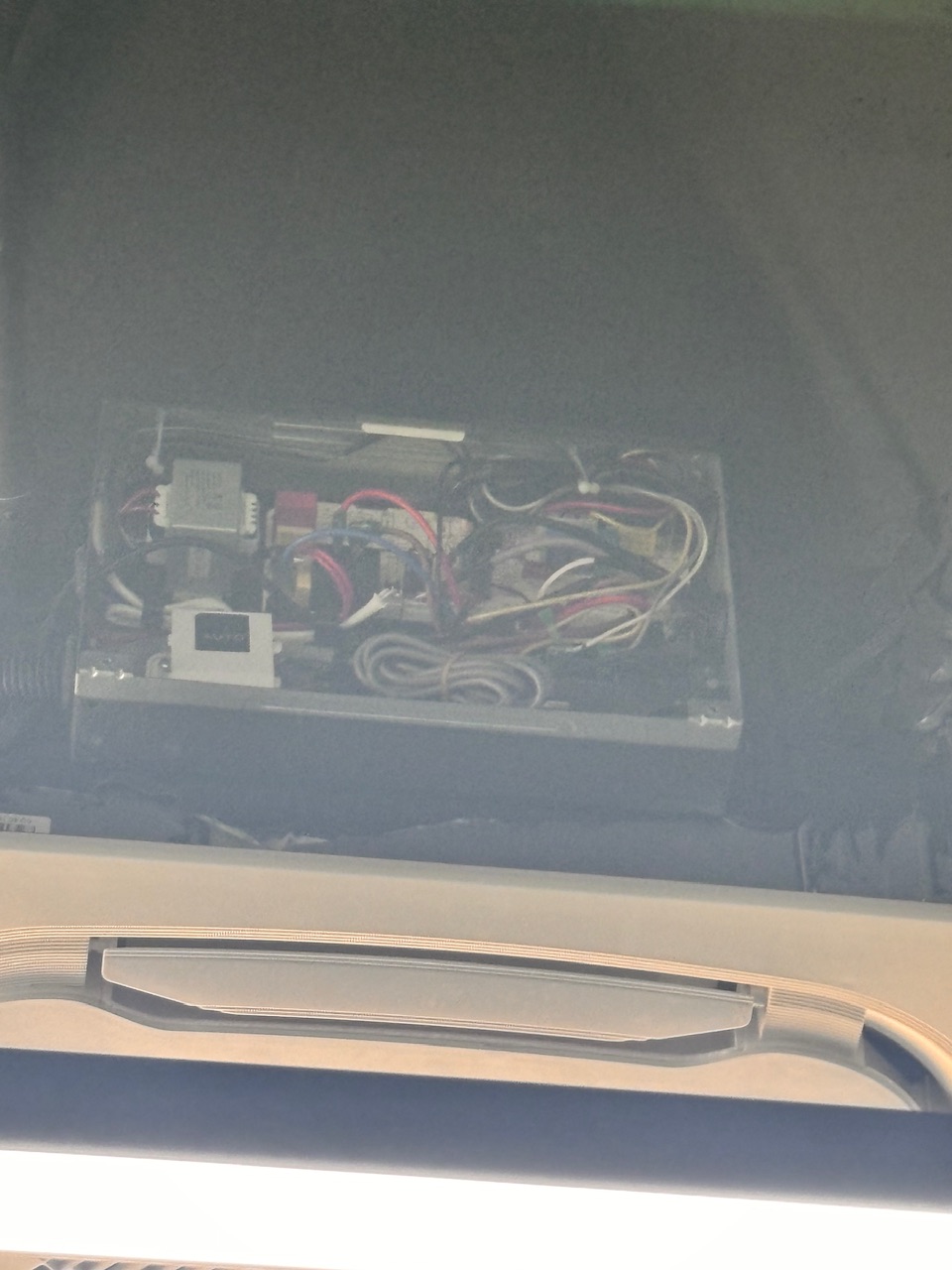

Шаг 4. Разместите модуль. Установите модуль в зоне забора воздуха или в другом месте, где уверенно ловит сигнал Wi-Fi. Не размещайте модуль рядом с металлическими элементами — они могут экранировать сигнал.

Шаг 5. Закройте панель. Верните сервисную панель на место и зафиксируйте её.

Процесс установки занимает 10–15 минут и не требует специальных инструментов. Подключение производится через кабель из комплекта — паять или резать провода не нужно.

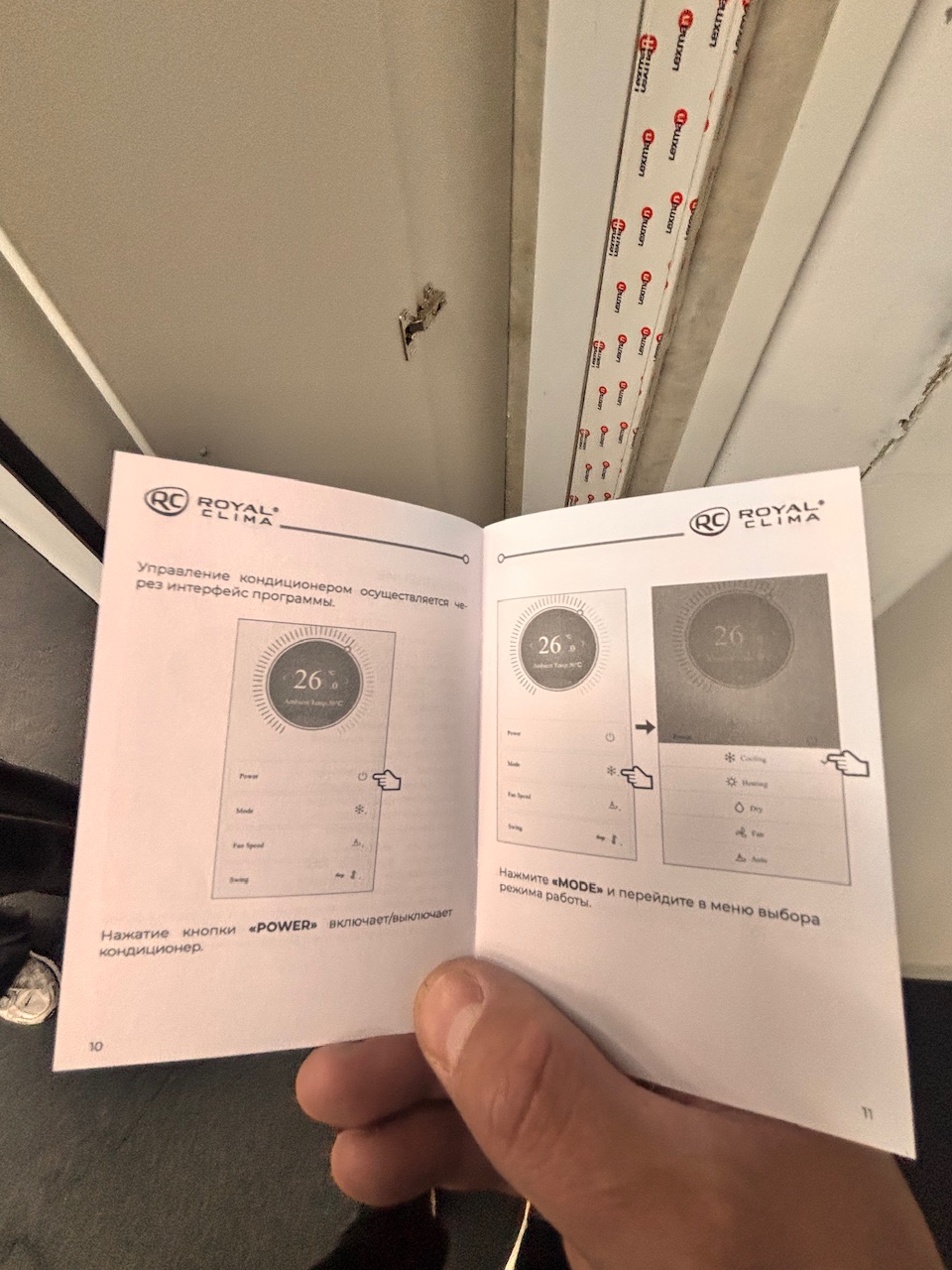

Настройка приложения AC Freedom

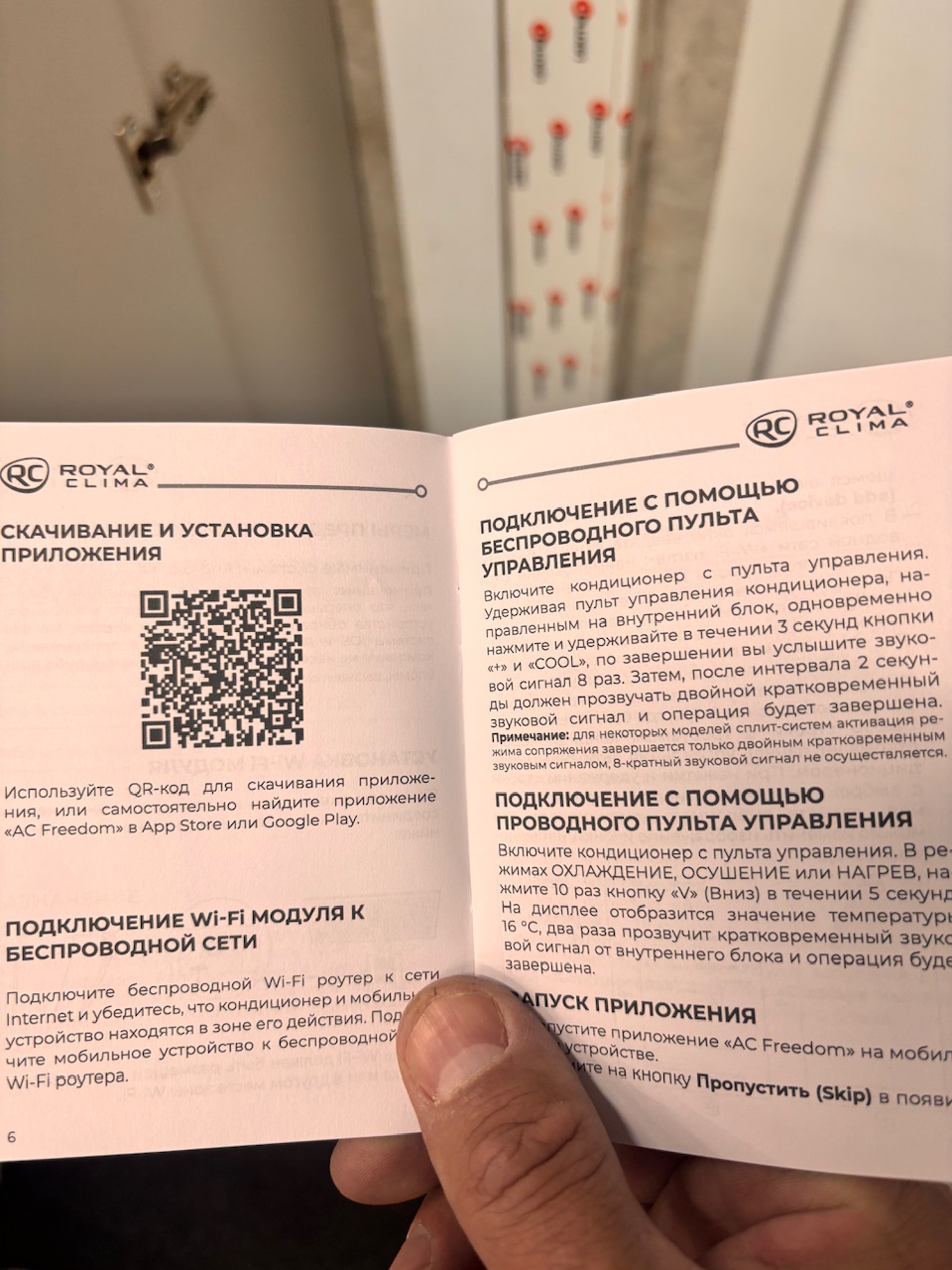

1. Скачайте приложение. Используйте QR-код из инструкции или найдите «AC Freedom» в App Store / Google Play.

2. Подготовьте сеть. Подключите Wi-Fi-роутер к интернету. Убедитесь, что роутер работает на частоте 2,4 ГГц (модуль OLC202 не поддерживает 5 ГГц). Кондиционер и смартфон должны находиться в зоне действия сети.

3. Привяжите кондиционер к сети. Включите кондиционер пультом. Направьте пульт на внутренний блок и одновременно нажмите кнопки «+» и «COOL», удерживайте 3 секунды. Вы услышите звук «beep» 8 раз, затем через 2 секунды — двойной кратковременный сигнал. Это означает, что кондиционер перешёл в режим привязки.

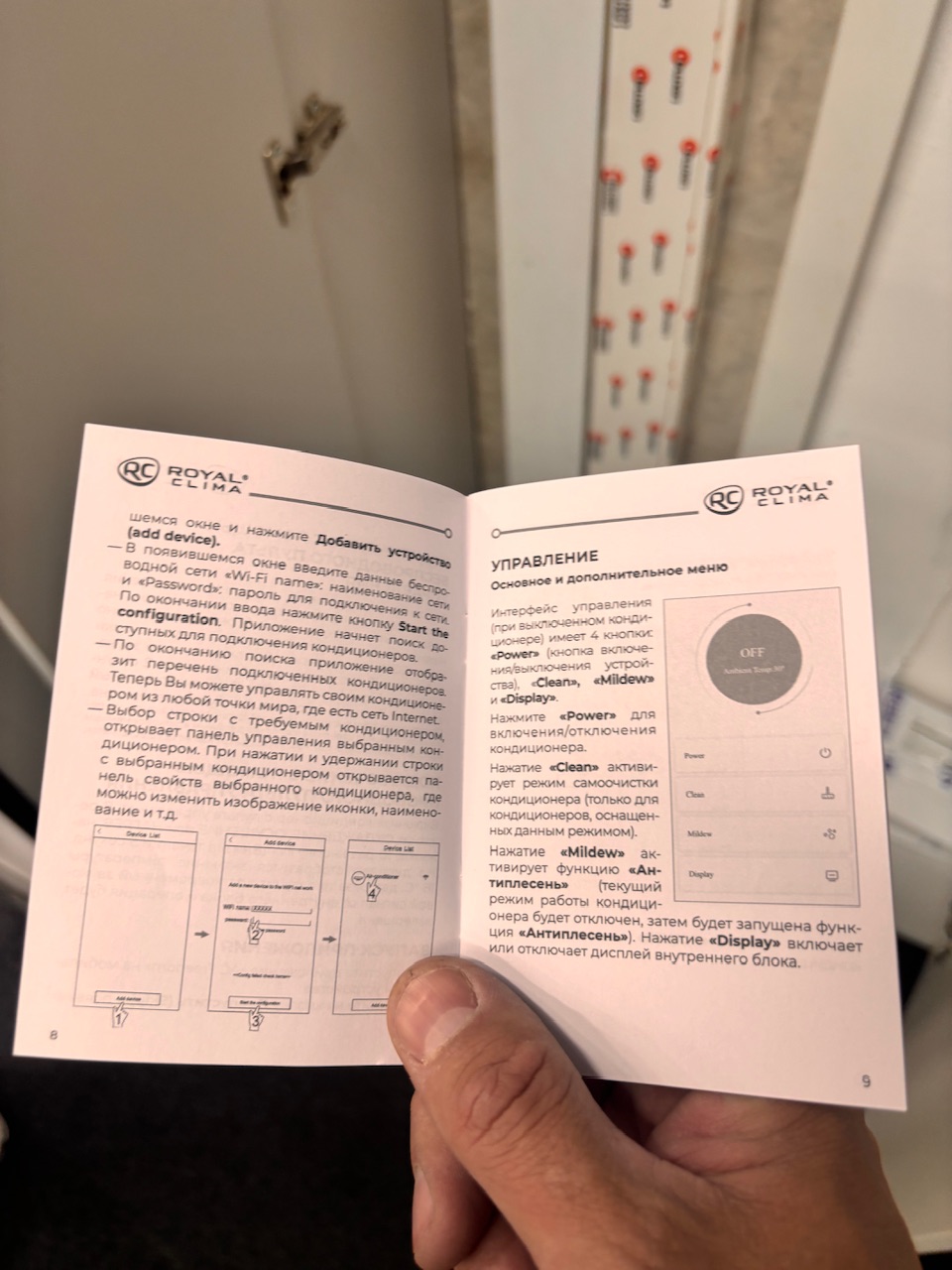

4. Добавьте устройство в приложении. Запустите AC Freedom, нажмите «Пропустить» (Skip), затем «Добавить устройство» (Add device). Введите имя Wi-Fi-сети и пароль, нажмите «Start the configuration». Приложение начнёт поиск кондиционеров.

5. Завершите настройку. После поиска приложение отобразит список подключённых кондиционеров. Выберите нужный — откроется панель управления. Можно изменить название устройства, назначить комнату и поделиться доступом с другими пользователями.


Нюансы установки на кассетные кондиционеры

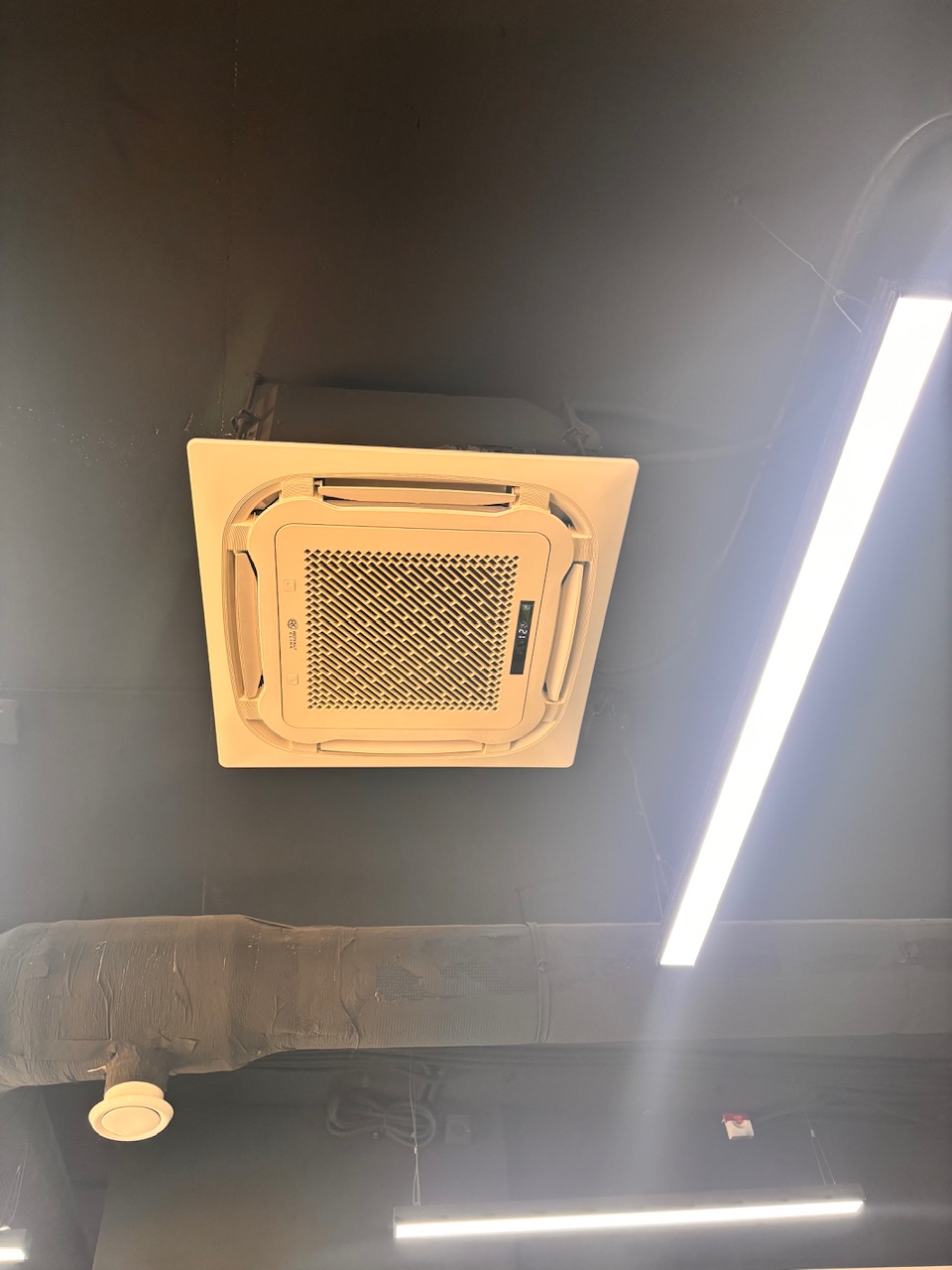

Кассетные кондиционеры монтируются в подвесной потолок, поэтому доступ к плате управления проще, чем у настенных моделей — достаточно снять декоративную панель. Однако есть несколько особенностей:

  • размещение модуля — внутри подвесного потолка может быть ограниченный приём Wi-Fi. Если возможно, выведите модуль ближе к воздухозаборной решётке;
  • длина кабеля — штатный кабель 1,5 метра обычно достаточно для кассетного блока, так как плата управления расположена компактно;
  • несколько блоков — если в помещении установлено несколько кассетных кондиционеров, каждому нужен отдельный модуль OLC202.

Кому подходит установка Wi-Fi-модуля

  • Офисам и коворкингам — включайте климат до прихода сотрудников и настраивайте расписание на рабочие часы.
  • Магазинам и кафе — управляйте температурой удалённо, не покидая зала.
  • Серверным и техническим помещениям — мониторьте температуру и оперативно реагируйте на изменения.
  • Квартирам и домам — создавайте комфортный климат до возвращения домой.

Заключение

Установка Wi-Fi-модуля OLC202 на кассетный кондиционер Royal Clima — это быстрый и несложный процесс, который заметно расширяет возможности климатического оборудования. Подключение занимает около 15 минут, настройка приложения — ещё 5–10 минут, а в результате вы получаете полный контроль над климатом с телефона из любой точки мира.

Если вы планируете установку модуля OLC202 на кассетный кондиционер Royal Clima и хотите доверить работу профессионалам — обратитесь к специалистам +79163975131, которые не только корректно подключат оборудование, но и помогут с настройкой приложения.
