Второй этап монтажа мультисплит-системы Haier 2U50S2SM1FA-3 и AS12TS4HRA-M

Мультисплит-система Haier 2U50S2SM1FA-3 серии Super Match — инверторная климатическая система китайского бренда Haier, в которой один наружный блок обслуживает два внутренних блока различной мощности. Наружный блок оснащён двухроторным DC-инверторным компрессором Hitachi (Highly) с технологией амплитудно-импульсной модуляции A-PAM, работает на хладагенте R32, обеспечивает охлаждение мощностью 5,0 кВт и обогрев 5,2 кВт, обслуживает общую площадь до 50 м². К наружному блоку подключаются два настенных внутренних блока серии Leader Super Match — в том числе модель AS12TS4HRA-M мощностью 3,6 кВт охлаждения и 3,7 кВт обогрева, рассчитанная на помещение до 36 м². Максимальная суммарная длина фреоновых трасс — 30 м, максимальный перепад высот — 15 м. Питание — 220–240 В, одна фаза. Антикоррозийное покрытие теплообменника Blue Fin. Класс энергоэффективности — A++/A+. Производитель даёт гарантию 3 года.

Монтаж мультисплит-системы Haier 2U50S2SM1FA-3 проводится в два этапа. Первый этап — закладка фреоновых трасс: бурение отверстий, прокладка медных трубок, межблочного кабеля и дренажного шланга, установка монтажных пластин. Первый этап выполняется на стадии ремонта, до чистовой отделки, чтобы скрыть все коммуникации в штробе или за подвесным потолком. Второй этап — установка наружного и внутренних блоков, подключение к заложенным трассам, вальцовка соединений, вакуумирование, открытие сервисных кранов, тестовый запуск. Второй этап выполняется после завершения ремонта — когда стены готовы, потолок смонтирован, блоки можно навесить на заранее установленные пластины.

Наша компания «МонтажМастер» выполняет оба этапа монтажа мультисплит-систем Haier 2U50S2SM1FA-3 со всеми типами внутренних блоков в Москве и Московской области. В этой статье подробно разберём второй этап — установку и запуск.


Технические характеристики

Наружный блок Haier 2U50S2SM1FA-3

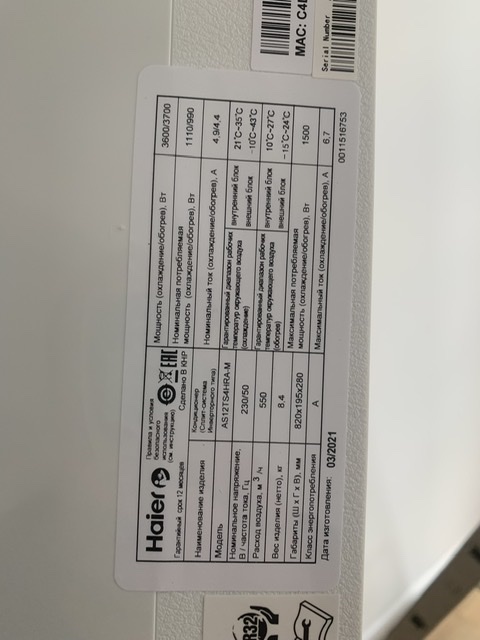

Внутренний блок Haier AS12TS4HRA-M

Что такое второй этап монтажа

Второй этап — финальная стадия установки мультисплит-системы, проводимая после завершения ремонтных работ. К этому моменту первый этап уже выполнен: в стенах или за потолком проложены медные фреоновые трассы к каждому внутреннему блоку, межблочные кабели, дренажные шланги, на стенах установлены монтажные пластины. Трассы законсервированы — концы медных трубок заглушены для защиты от пыли и влаги.

Задача второго этапа — установить блоки на подготовленные места, подключить к трассам, проверить герметичность, откачать воздух, запустить систему и проверить работу во всех режимах.

Этапы второго монтажа

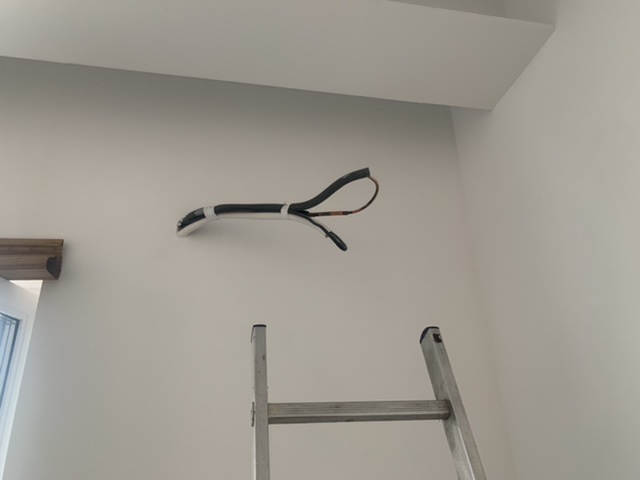

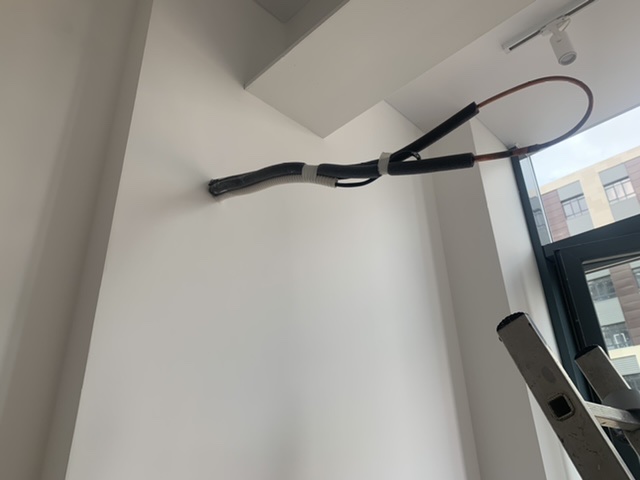

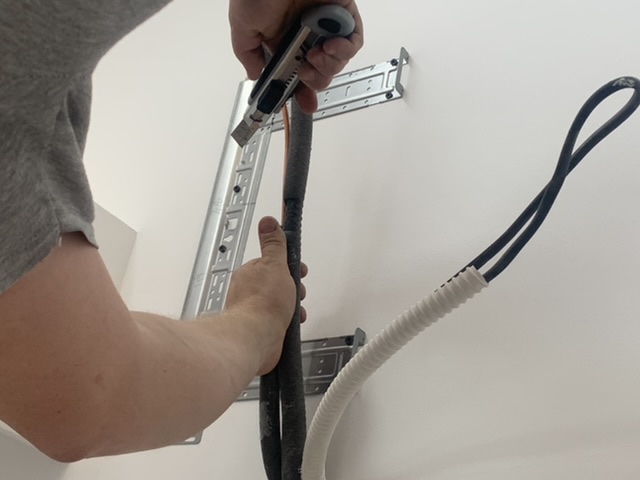

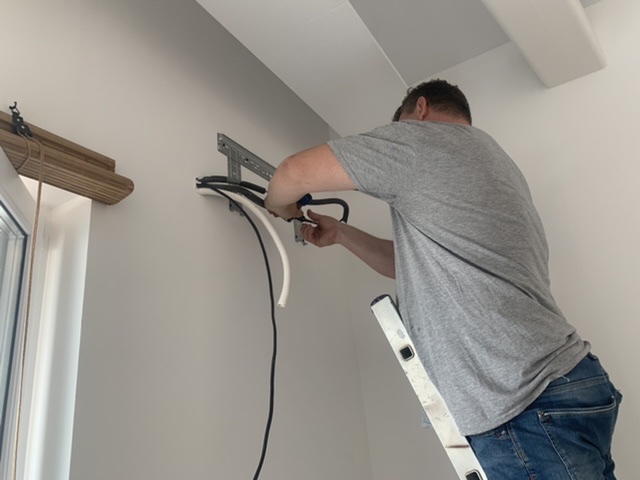

1. Подготовка и проверка готовности первого этапа

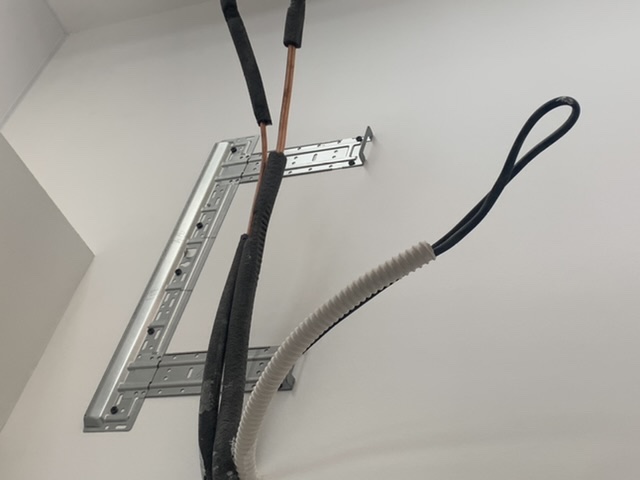

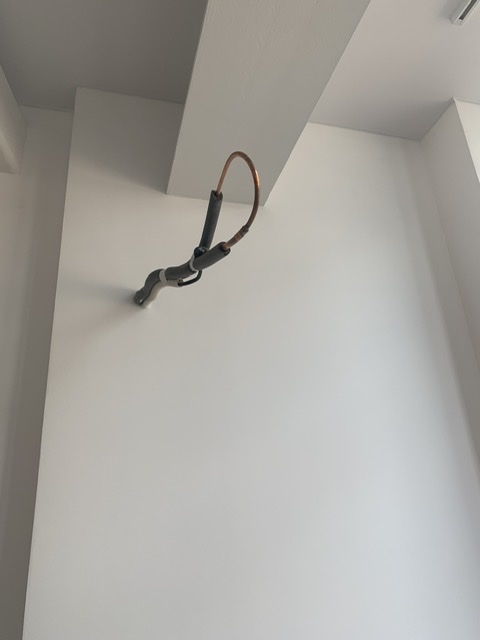

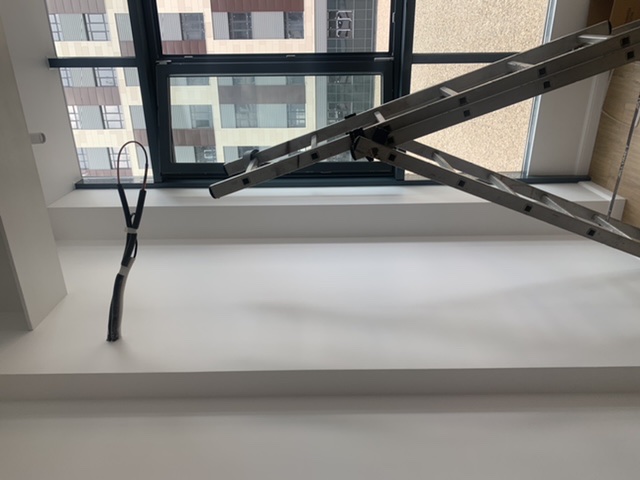

Мастер проверяет состояние заложенных трасс:

• Медные трубки — концы трубок осматриваются на отсутствие деформаций, заломов, повреждений изоляции. Заглушки снимаются.
• Межблочный кабель — проверяется целостность, соответствие сечения. Для мультисплит-системы Haier 2U50S2SM1FA-3 используется кабель питания наружного блока и коммуникационные кабели к каждому внутреннему блоку.
• Дренажный шланг — проверяется уклон, отсутствие перегибов, проходимость.

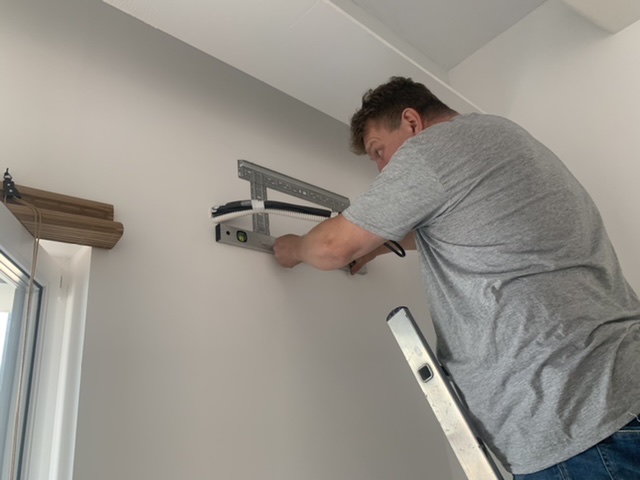

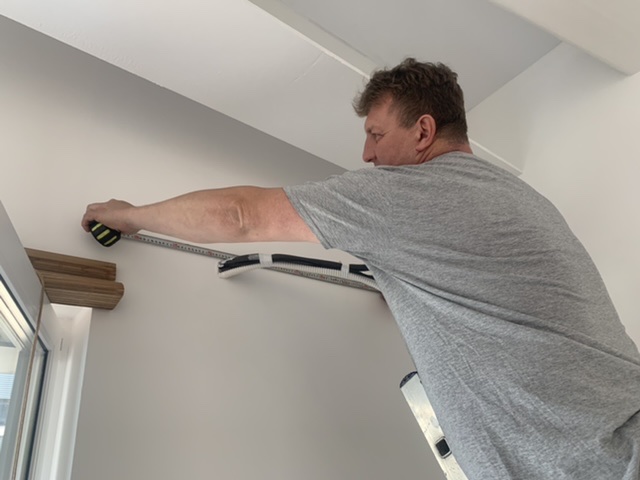

• Монтажные пластины — надёжность крепления к стене, горизонтальность по уровню.
• Отверстия в стене — наличие защитных гильз, наклон в сторону улицы.

Если первый этап выполнен нашей компанией, мастер уже знает схему прокладки трасс. Если первый этап выполняла другая бригада — требуется проверка качества: сечение медных труб, сечение кабеля, количество жил, правильность изоляции.

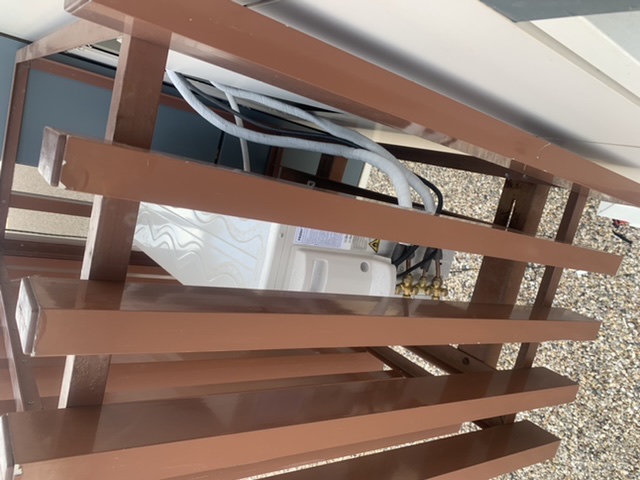

2. Установка наружного блока 2U50S2SM1FA-3

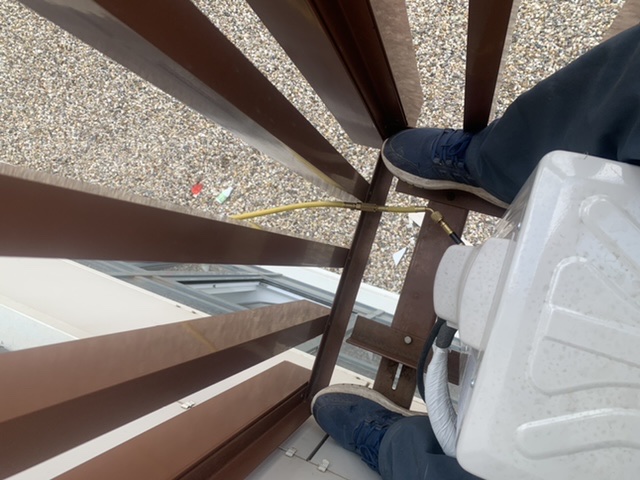

Наружный блок (800×553×280 мм, 36 кг) устанавливается на кронштейны, закреплённые на фасаде здания анкерными болтами. Монтаж:

• Кронштейны выравниваются по строительному уровню.
• Блок фиксируется на кронштейнах болтами через резиновые виброизоляторы — для снижения вибрации и шума при работе компрессора.
• Блок должен быть установлен строго горизонтально — перекос нарушает работу компрессора и отвод конденсата.
• Минимальные зазоры: со стороны вентилятора — не менее 60 см, со стороны стены — не менее 20 см, сверху — не менее 25 см.
• При установке на фасаде выше второго этажа требуется промышленный альпинист.

Если наружный блок устанавливается на балконе или лоджии — высотные работы не требуются, монтаж выполняется с пола или со стремянки.

Особенность R32. Хладагент R32 — слабогорючий газ класса A2L. Наружный блок не устанавливается в закрытых помещениях, в радиусе 3 м от блока не должно быть источников открытого огня.

3. Подключение медных трасс к наружному блоку

Наружный блок 2U50S2SM1FA-3 имеет два сервисных порта — по одному на каждый внутренний блок. Для каждого порта подключаются две медные трубки:

• Жидкостная линия — 1/4" (6,35 мм)
• Газовая линия — 3/8" (9,52 мм)

Подключение:

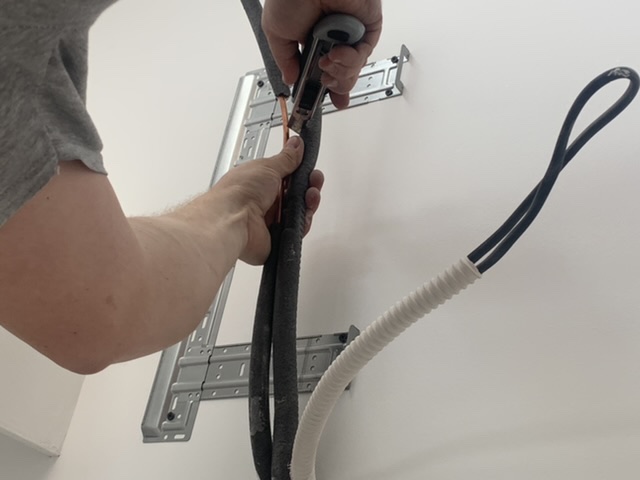

1. Концы заложенных медных трубок обрезаются труборезом под нужный размер.
2. Края обрабатываются риммером для удаления заусенцев.
3. На концы труб накатываются гайки и развальцовываются эксцентриковым вальцовочным набором.
4. Гайки накручиваются на сервисные порты наружного блока сначала от руки, затем дотягиваются динамометрическим ключом. Рекомендованное усилие: для 1/4" — 15–20 Нм, для 3/8" — 30–40 Нм.
5. Фланцевое соединение используется только один раз — повторное применение запрещено.

Неправильная вальцовка — главная причина утечек фреона. Перетяжка гайки деформирует развальцованный конец, недотяжка оставляет микрощель.

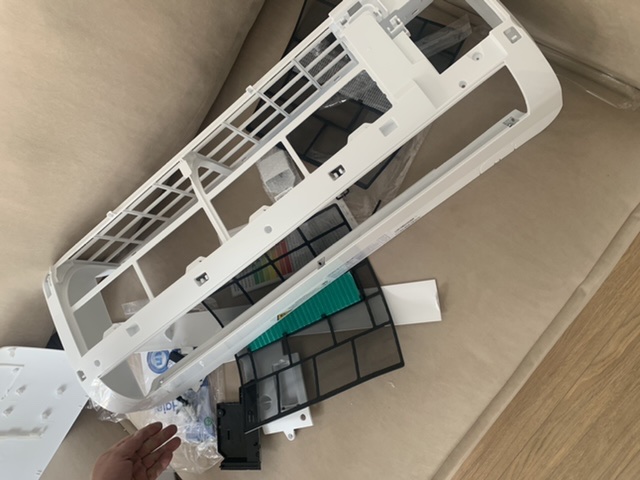

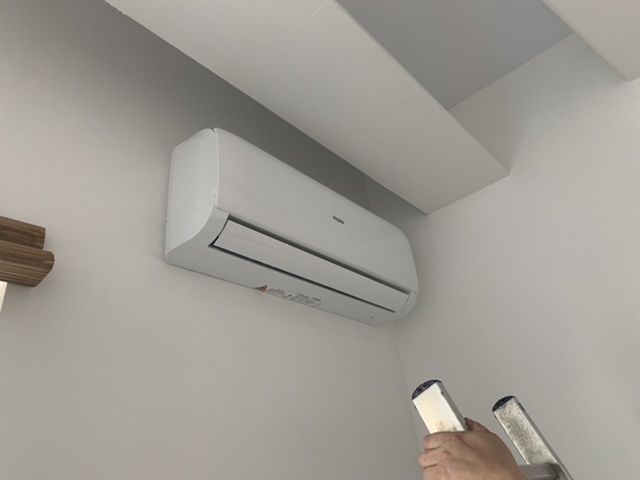

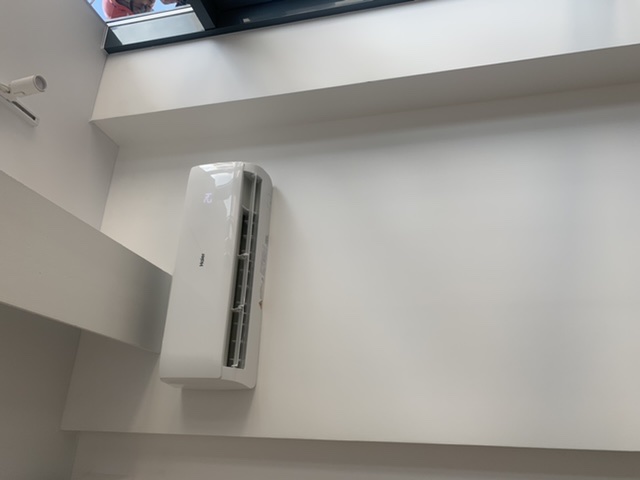

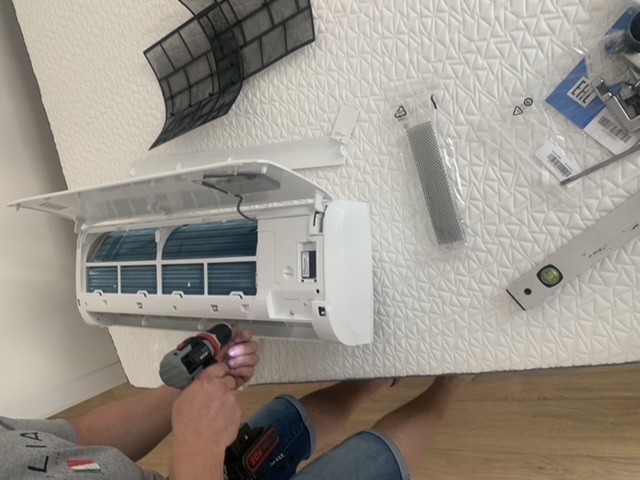

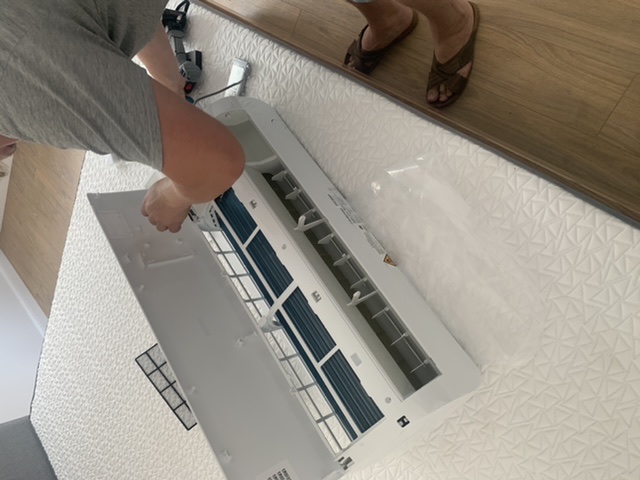

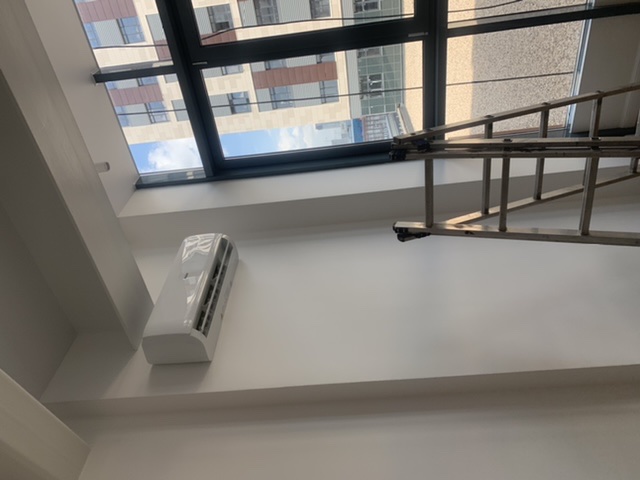

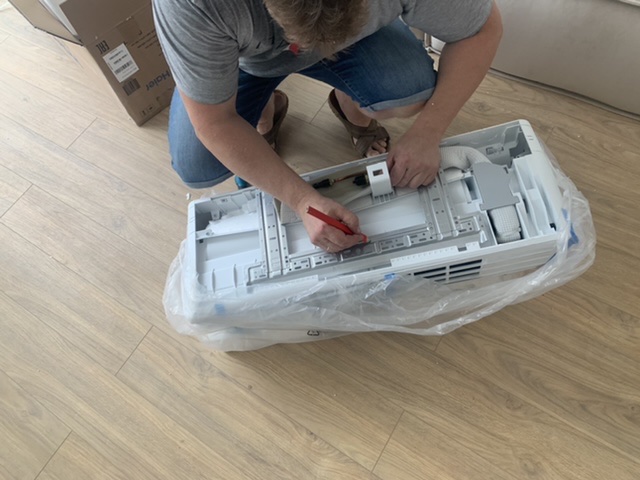

4. Установка внутренних блоков AS12TS4HRA-M

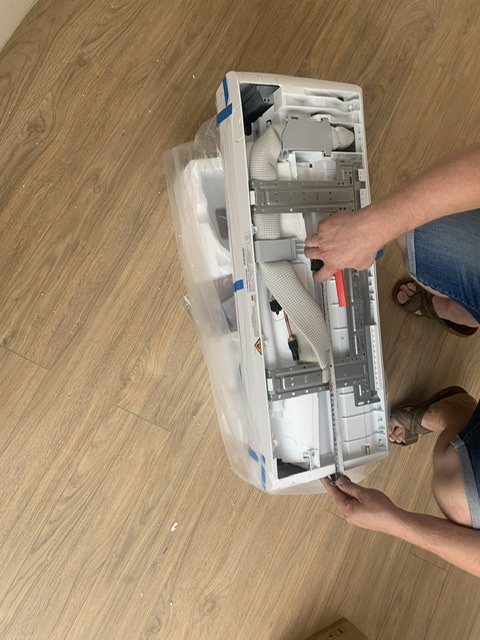

Внутренний блок (820×195×280 мм, 8,4 кг) навешивается на монтажную пластину, установленную на первом этапе:

1. Блок подводится к пластине под углом.
2. Нижняя часть блока заводится в зацепление с нижними крюками пластины.
3. Верхняя часть прижимается к стене — верхние защёлки фиксируют блок на пластине.
4. Проверяется надёжность фиксации — блок не должен качаться.
5. Проверяется горизонтальность — блок должен быть установлен ровно, без перекосов.

Функция фиксации внутреннего блока серии Leader Super Match облегчает установку за счёт увеличения рабочей зоны — мастер может заводить трубки с большей стороны доступа.

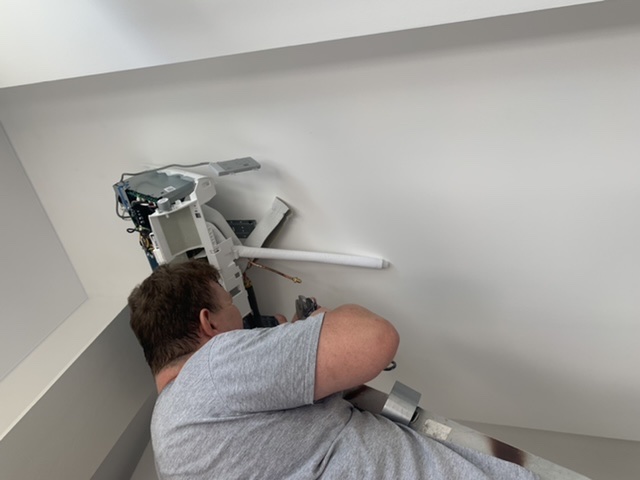

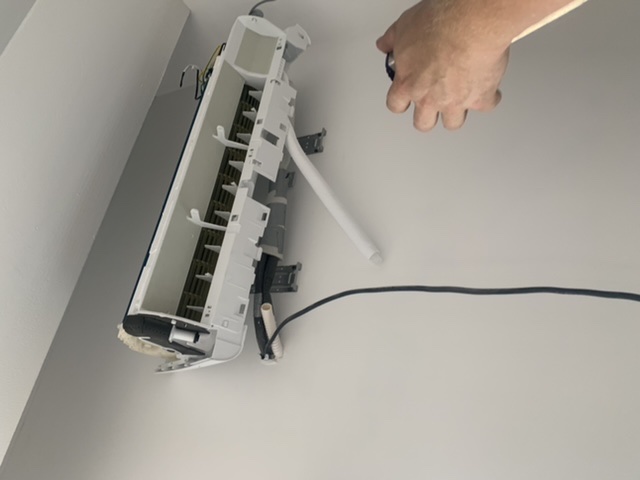

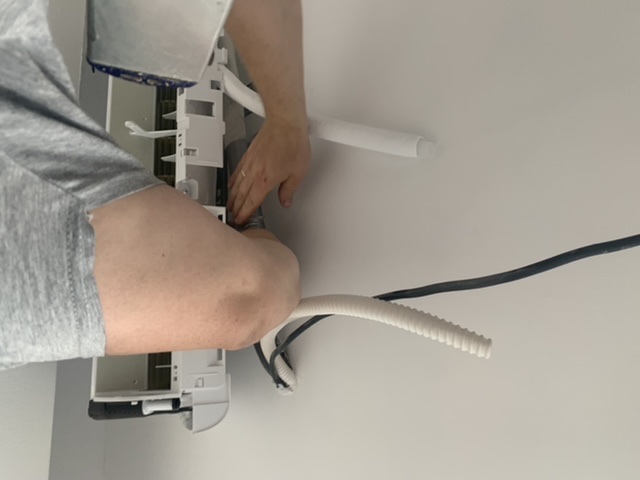

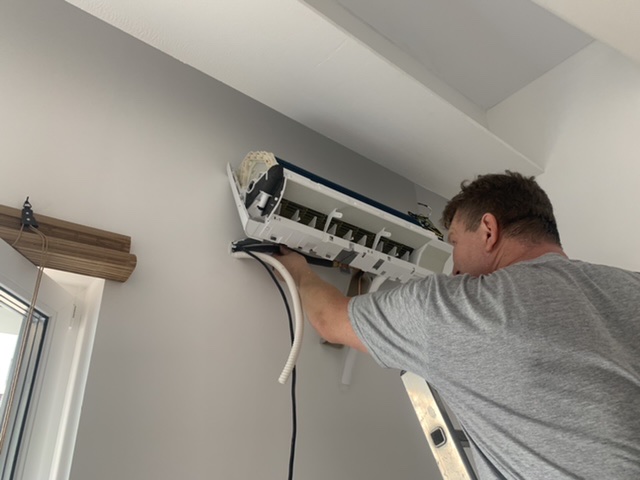

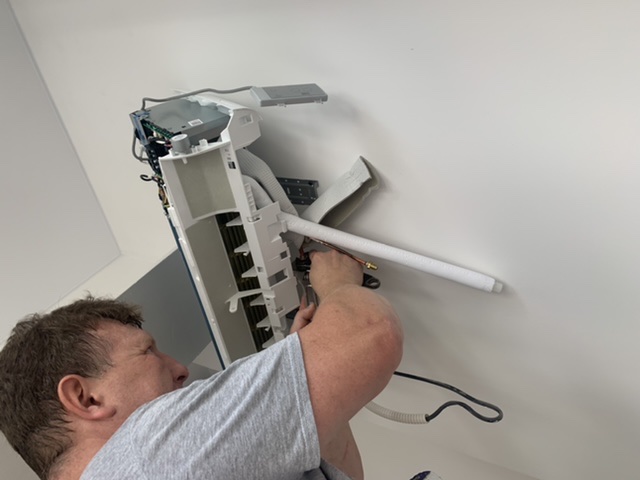

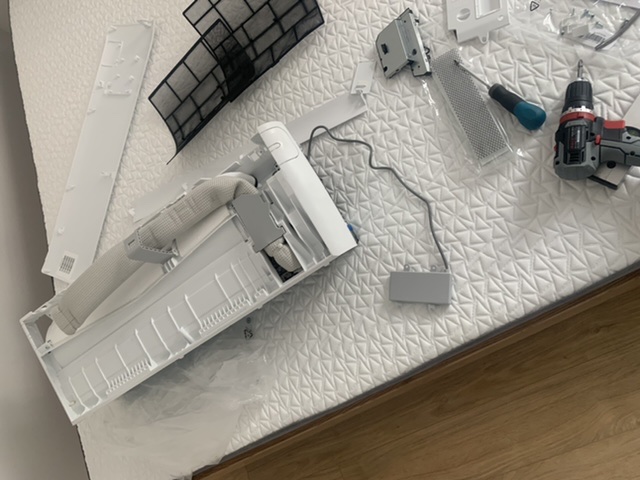

5. Подключение трасс к внутренним блокам

Для каждого внутреннего блока AS12TS4HRA-M подключаются:

• Медные трубки — жидкостная 1/4" и газовая 3/8". Вальцовка выполняется аналогично наружному блоку. Модель поддерживает подвод труб с четырёх сторон: сзади слева, сзади справа, слева, справа — выбирается при монтаже.

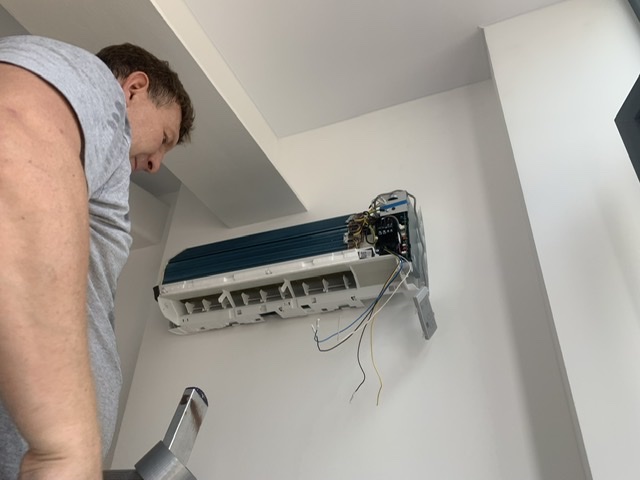

• Межблочный коммуникационный кабель — подключается к клеммной колодке внутреннего блока. Нумерация клемм внутреннего блока должна совпадать с нумерацией клемм наружного блока — несоблюдение приводит к отказу работы.
• Дренажный шланг — подключается к дренажному патрубку внутреннего блока. Поддерживается двухсторонний подвод — слева или справа. Шланг прокладывается с уклоном вниз не менее 1 см на 1 м — без подъёмов, провисаний и перегибов.

6. Электроподключение

• Силовой кабель наружного блока — подключается к клеммной колодке наружного блока после снятия сервисной панели. Фаза, нейтраль и заземление подключаются к соответствующим выводам. Кабель фиксируется кабельным зажимом.
• Коммуникационные кабели — по одному на каждый внутренний блок. Подключаются к соответствующим клеммам на колодке наружного блока, с совпадением нумерации клемм на внутренних блоках.
• Автомат защиты — 16 А, тип C. Отдельная линия питания в электрощите.
• Силовой кабель — ВВГнг-LS 3×2,5 мм².
• Заземление — обязательное.

После подключения кабели фиксируются кабельным зажимом, сервисная панель плотно закрывается.

7. Вакуумирование

Вакуумирование — обязательный этап. Вакуумный насос откачивает воздух и влагу из фреонового контура. Воздух и влага, оставшиеся в контуре, разрушают компрессор: вода реагирует с хладагентом R32, образуя кислоты, разъедающие обмотки двигателя.

Для мультисплит-системы с двумя контурами и суммарной длиной трасс до 30 м вакуумирование проводится не менее 30–40 минут — дольше, чем для одиночной сплит-системы. Остаточное давление — не выше 500 Па.

Процедура:

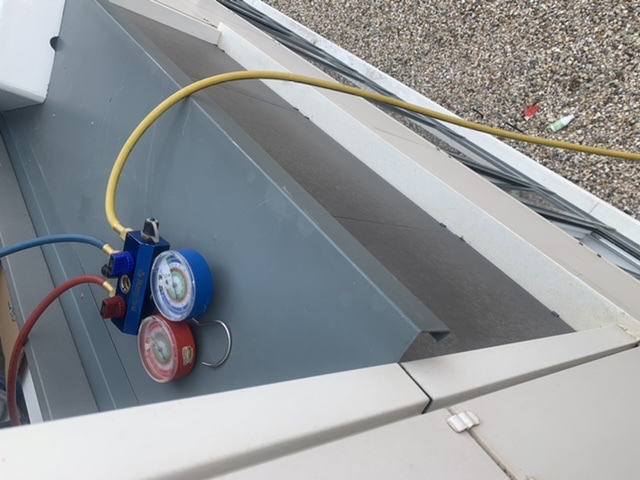

1. Манометрический коллектор подключается к сервисному порту наружного блока.
2. Вакуумный насос включается.
3. Через 30–40 минут насос останавливается.
4. Система выдерживается под вакуумом 15–20 минут — если давление не растёт, герметичность подтверждена.
5. Если давление поднимается — в системе есть утечка, требуется поиск течеискателем и устранение.

8. Открытие сервисных кранов и выпуск хладагента

После подтверждения герметичности открываются сервисные вентили наружного блока — хладагент R32 из заводской заправки поступает в систему. Все запорные вентили должны быть полностью открыты.

Заводская заправка наружного блока 2U50S2SM1FA-3 рассчитана на стандартную длину трасс. При суммарной длине трасс более стандартной требуется дозаправка фреоном R32. Количество дополнительного фреона определяется на основании общей длины фреоновых контуров и диаметров труб. Дозаправка выполняется по электронным весам.

9. Проверка утечек

После открытия кранов мастер проверяет все соединения на герметичность:

• Электронный течеискатель — проводится по всем вальцовочным соединениям наружного и внутренних блоков.
• Мыльный раствор — наносится на гайки. При утечке образуются пузырьки пены. Проверку необходимо осуществлять снизу.

При обнаружении утечки — гайка подтягивается или перевальцовывается. После устранения — повторное вакуумирование.

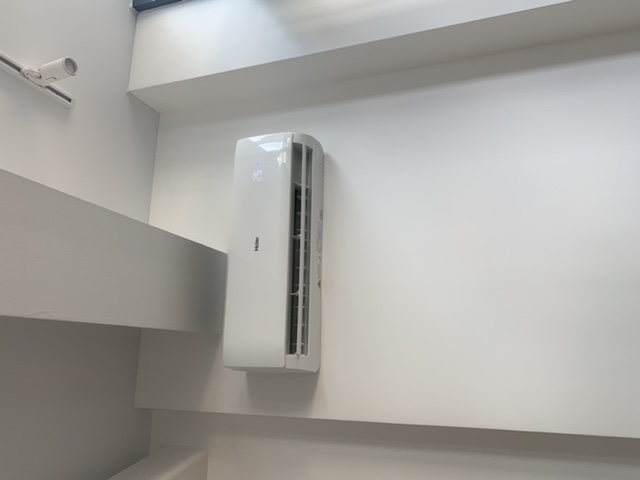

10. Тестовый запуск

Кондиционер включается в режим тестирования. Мастер проверяет:

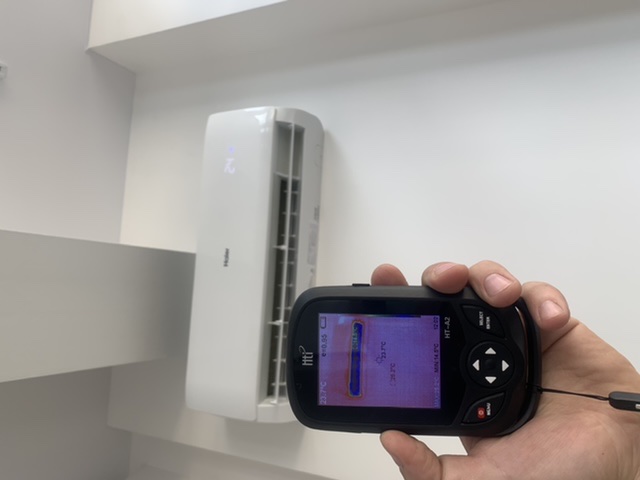

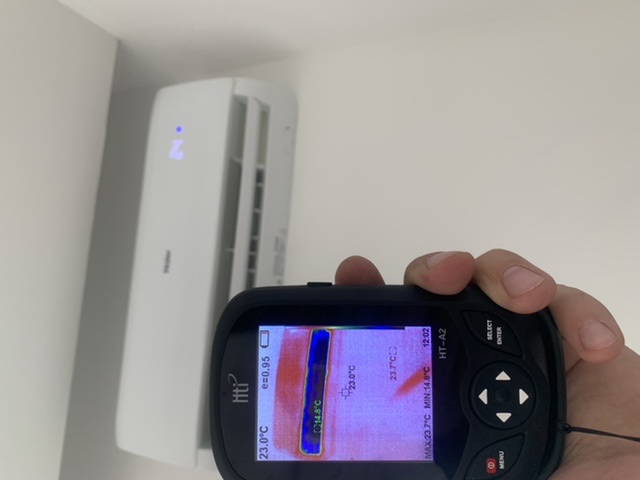

• Охлаждение — замер разницы температур на входе и выходе внутреннего блока, должна составлять 8–12 °C.
• Обогрев — проверка работы четырёхходового клапана, функция горячего запуска (Hot Start) — вентилятор внутреннего блока не запускается до нагрева теплообменника.
• Вентиляция — все 5 скоростей вентилятора внутреннего блока AS12TS4HRA-M.
• Жалюзи — функция Intelligent Air: в режиме охлаждения поток направляется вдоль потолка, в режиме обогрева — вертикально вниз. Вертикальный свинг — 5 положений.
• Дальность воздушного потока — до 12 м.
• Дренаж — вода свободно вытекает из дренажного шланга на улицу или в канализацию.
• Уровень шума — отсутствие посторонних звуков, вибраций. Минимальный уровень шума AS12TS4HRA-M — 21 дБ.

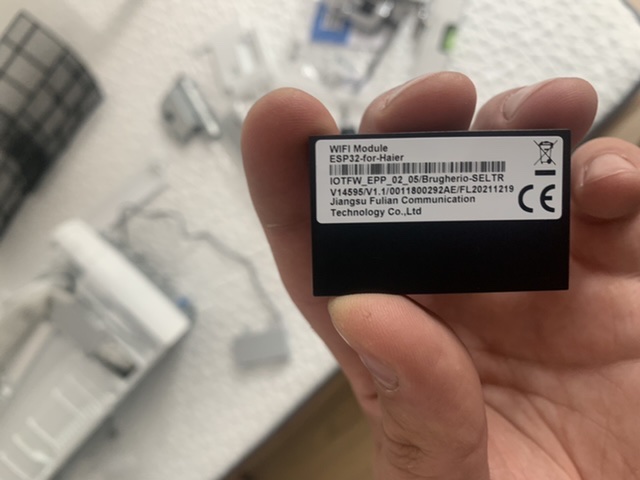

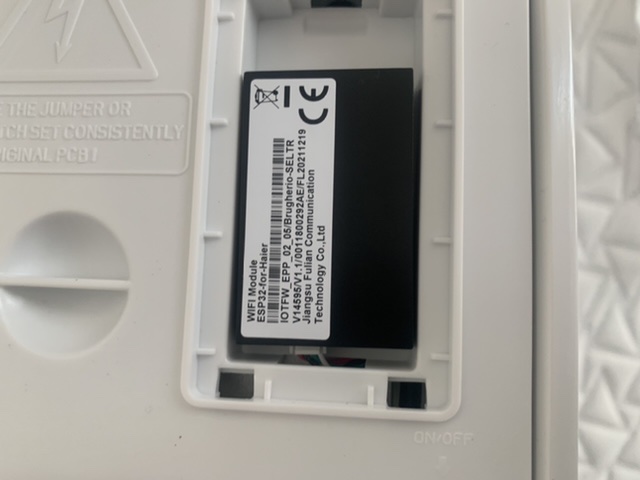

• Wi-Fi — подключение внутреннего блока к сети Wi-Fi 2,4 ГГц через приложение Evo, проверка удалённого управления.
• Голосовое управление — через Яндекс Алису (при поддержке комплектации).
• Турбо-режим — максимальная производительность.
• Ночной режим — снижение уровня шума и мощности.
• Самодиагностика — отсутствие активных кодов ошибок на дисплее.
• Авторестарт — восстановление настроек после отключения питания.
• Самоочистка — осушка испарителя после выключения.

11. Проверка правильности электроподключения

Система Haier 2U50S2SM1FA-3 имеет функцию проверки правильности подключения (Wiring Error Check). После включения система автоматически проверяет соответствие адресации внутренних блоков. При обнаружении ошибки связи система выводит код ошибки.

12. Оформление

После завершения тестирования мастер оформляет акт выполненных работ и гарантийный талон. Пользователю выдаётся инструкция по эксплуатации, пульты ДУ и рекомендации по уходу.

Особенности монтажа мультисплит-системы Haier 2U50S2SM1FA-3

Два независимых контура. К наружному блоку подключаются два внутренних блока — каждый по своей отдельной медной магистрали. Каждый контур имеет свой электронный расширительный вентиль (EEV) в наружном блоке. Вальцовка и вакуумирование выполняются для обоих контуров — время работ больше, чем при монтаже одиночной сплит-системы.

Хладагент R32. Однокомпонентный фреон, слабогорючий (класс A2L). При монтаже запрещён открытый огонь и искрообразование в радиусе 3 м от блока. Минимальная площадь помещения, в котором устанавливается внутренний блок, ограничена — указана на предупреждающем знаке. При утечке хладагента — открыть окна, эвакуировать персонал, не выполнять работы до снижения концентрации до безопасного уровня.

Инверторный компрессор Hitachi (Highly). Двухроторный DC-инверторный компрессор работает в плавном диапазоне мощностей, без резких пусков. Особенно чувствителен к остаточной влаге в контуре — вакуумирование должно быть максимально глубоким и продолжительным.

Технология Super Match. Позволяет комбинировать внутренние блоки разного типа и мощности с одним наружным блоком. К блоку 2U50S2SM1FA-3 подключаются настенные, кассетные, канальные или напольно-потолочные блоки — в любом сочетании при суммарной мощности от 50 до 130% от мощности наружного блока.

Покрытие Blue Fin. Антикоррозийное покрытие теплообменника наружного блока. При монтаже наружного блока на фасаде, подверженном дождю и выхлопным газам, покрытие продлевает срок службы. При монтаже важно не повредить рёбра.

Диапазон рабочих напряжений 208–240 В. Наружный блок устойчив к перепадам напряжения. Тем не менее, при частых просадках сети рекомендуется стабилизатор напряжения.

Стоимость второго этапа монтажа

Цены по московскому рынку на сентябрь 2026 года:

При выполнении обоих этапов монтажа нашей компанией — скидка на второй этап от 1 000 ₽.

Комплектации мультисплит-системы Haier 2U50S2SM1FA-3

Наружный блок 2U50S2SM1FA-3 совместим с внутренними блоками различных серий и мощностей:

Диаметр труб для блоков 07–12 BTU — жидкость 1/4" (6,35 мм), газ 3/8" (9,52 мм). Для блоков 14–18 BTU — жидкость 1/4", газ 1/2" (12,7 мм).

Типичные ошибки при втором этапе монтажа

• Перевальцовка без динамометрического ключа — перетяжка гайки деформирует развальцованный конец, утечка фреона через 2–3 месяца. Недотяжка — утечка сразу.
• Недостаточное вакуумирование — воздух и влага остаются в контуре. Влага реагирует с R32, образуя кислоты. Компрессор выходит из строя через 1–2 сезона.
• Нарушение нумерации клемм — несоответствие нумерации клемм на колодках наружного и внутренних блоков приводит к выходу из строя устройств управления и отказу работы кондиционера.
• Дренаж без уклона — конденсат застаивается, вода капает из внутреннего блока на стену и пол.
• Установка блока без уровня — перекос внутреннего блока нарушает отток конденсата, вода скапливается в поддоне.
• Пропуск проверки утечек — микрощель в вальцовке не обнаружена, фреон уходит за 2–3 месяца.
• Игнорирование дозаправки при удлинённой трассе — при суммарной длине трасс более стандартной компрессор работает на пониженной производительности, перегревается.

Почему второй этап монтажа должны выполнять специалисты

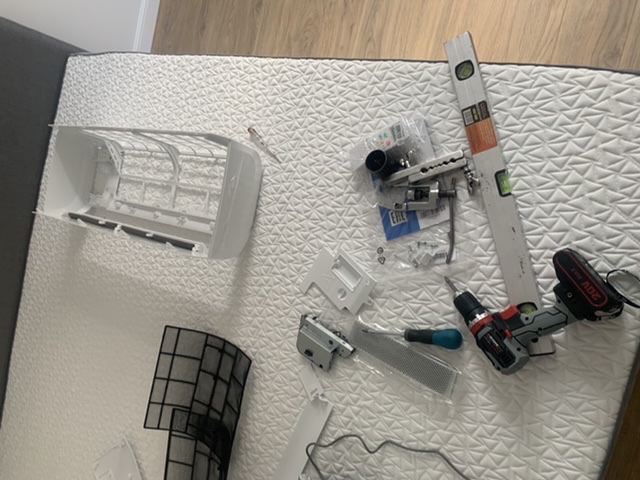

• Профессиональный инструмент — труборез, вальцовочный набор, динамометрический ключ, вакуумный насос, манометрический коллектор, электронный течеискатель, токоизмерительные клещи. Без этих инструментов качественный монтаж невозможен.
• Безопасность R32 — хладагент R32 — слабогорючий газ. Работа с ним требует соблюдения пожарной безопасности. Наружный блок не устанавливается в закрытых помещениях.
• Безопасность электромонтажа — работа с электропитанием 220 В. Кондиционер обесточивается перед подключением кабелей. Поражение током опасно для жизни.
• Высотные работы — наружный блок 36 кг на фасаде выше второго этажа требует альпиниста со специальным оборудованием.
• Вакуумирование двух контуров — для мультисплит-системы с суммарной длиной трасс до 30 м требуется вакуумный насос и не менее 30–40 минут откачки. Остаточная влага разрушает инверторный компрессор Hitachi.
• Правильная адресация внутренних блоков — система Super Match требует корректной адресации каждого внутреннего блока. Ошибка — отказ системы.
• Гарантия — производитель Haier даёт гарантию 3 года на оборудование при условии профессионального монтажа с оформленным актом. Самостоятельный монтаж — аннулирование гарантии.
• Экономия на ремонте — некачественный второй этап приводит к утечке фреона (от 3 500 ₽ на дозаправку), замене компрессора (от 15 000 ₽), протечкам конденсата. Профессиональный монтаж стоит дешевле, чем исправление последствий.
