Закладка 4 трасс кондиционеров — Варшавское шоссе, 152 корп. 7

Варшавское шоссе, дом 152, корпус 7 — панельный 17-этажный жилой дом серии П-3/16, построенный в 1991 году, расположенный в районе Чертаново Южное Южного административного округа Москвы. В доме 7 подъездов, 475 квартир, пассажирский и грузовой лифты, мусоропровод, железобетонные перекрытия, высота потолков 2,64–2,65 м. Газоснабжение отсутствует — установлены электрические плиты, что обеспечивает повышенную вводную мощность квартиры. Ближайшая станция метро — «Улица Академика Янгеля», в 9–11 минутах пешком (840 м). Почтовый индекс — 117405. Управляющая компания — ГБУ «Жилищник района Чертаново Южное».

Дом серии П-3/16 — типовая панельная серия с трёхслойными наружными стенами. Панельные стены бурятся алмазной коронкой, штробы нарезаются штроборезом. Электрические плиты означают повышенную вводную мощность — 4 кондиционера не создают перегрузки на электросеть при правильном распределении по фазам и установке отдельных автоматов. Высота потолков 2,64 м — достаточно для скрытой прокладки трасс в штробе с последующей шпаклёвкой.

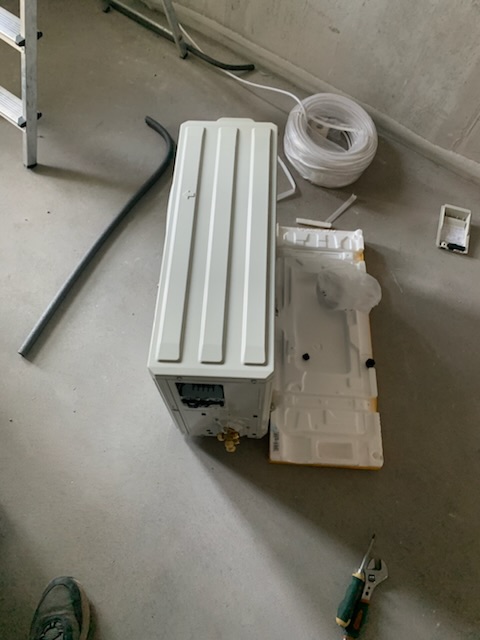

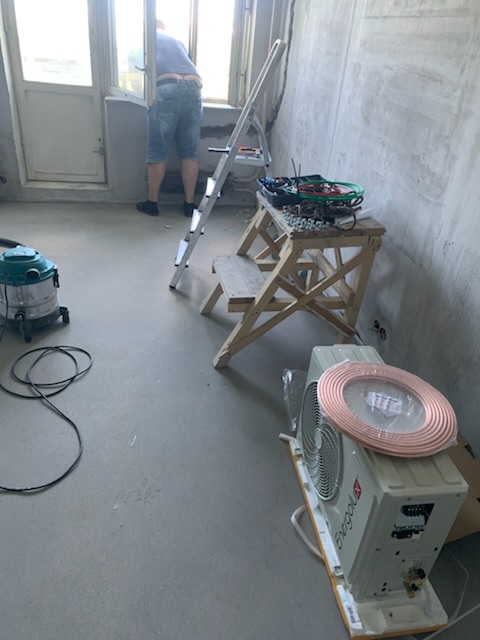

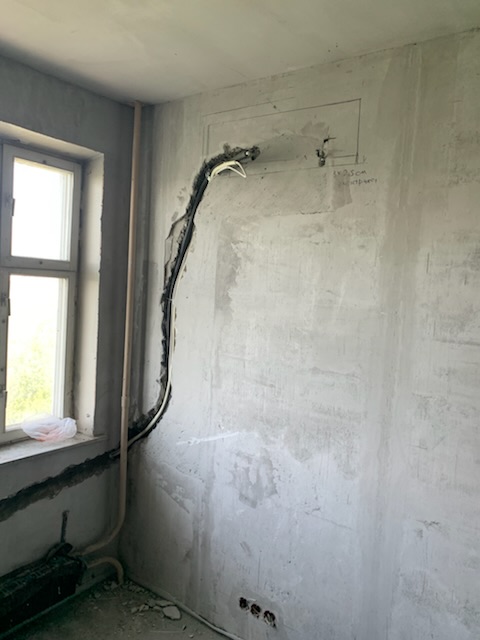

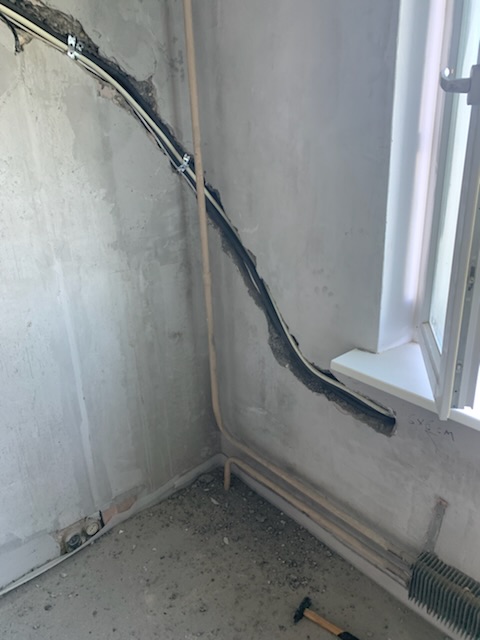

В этой статье — разбор закладки 4 трасс кондиционеров в квартире на Варшавском шоссе, 152 корп. 7: что такое закладка трасс, когда её выполнять, этапы работ, правила и ошибки, актуальные цены на 2026 год.

Что такое закладка трасс кондиционера

Закладка трассы — это подготовка инженерных коммуникаций для кондиционера на этапе чернового ремонта, до начала чистовой отделки. На этом этапе прокладываются медные трубы для циркуляции хладагента, дренажная линия, межблочный кабель и силовое питание. После завершения ремонта коммуникации полностью скрываются в стенах — без декоративных коробов и открытых труб.

Закладка 4 трасс означает одновременную подготовку коммуникаций для 4 кондиционеров в одной квартире. Это может быть:

Выбор схемы зависит от количества наружных блоков на фасаде, длины трасс и планировки квартиры. При закладке 4 трасс важно заранее определить схему — от этого зависит диаметр труб, количество кабелей и маршрут прокладки.

Когда выполнять закладку

Оптимальный момент — этап чернового ремонта, когда возведены перегородки и определена планировка, но стены ещё не зашпаклёваны.

Правильная последовательность:

1. Определить места внутренних и наружных блоков.
2. Согласовать маршрут 4 трасс с дизайнером и строителями.
3. Выполнить штробление и бурение отверстий.
4. Проложить медные трубы, дренаж и кабели.
5. Выполнить опрессовку азотом.
6. Сделать фотофиксацию скрытых участков.
7. Только после этого — шпаклёвка и чистовая отделка.
8. Второй этап — установка блоков и подключение после ремонта.

Что входит в трассу кондиционера

Каждая трасса — это комплект из 4 элементов, прокладываемых вместе в одной штробе:

Диаметры труб зависят от мощности кондиционера:

Этапы закладки 4 трасс

1. Планирование и разметка

• определение мест установки 4 внутренних блоков с учётом планировки, мебели, розеток, карнизов;

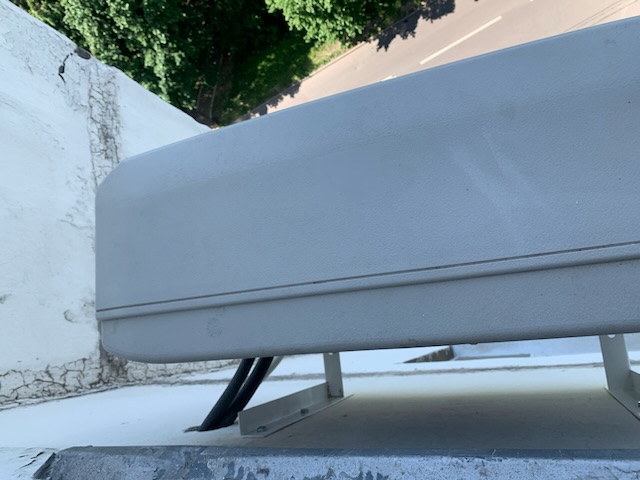

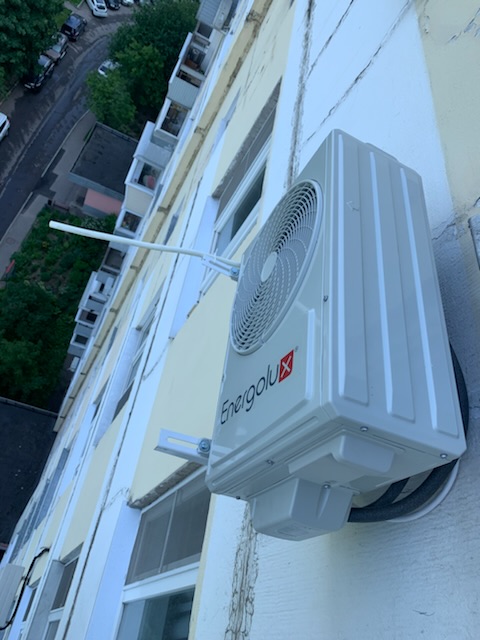

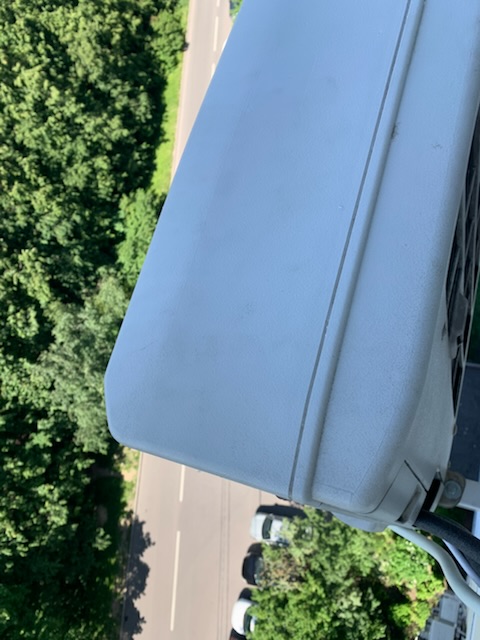

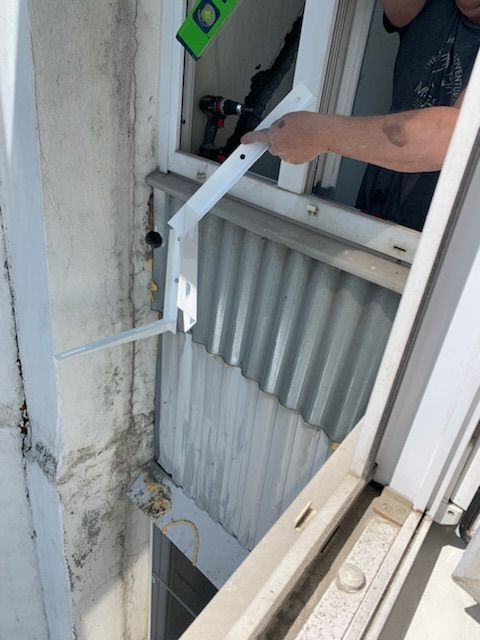

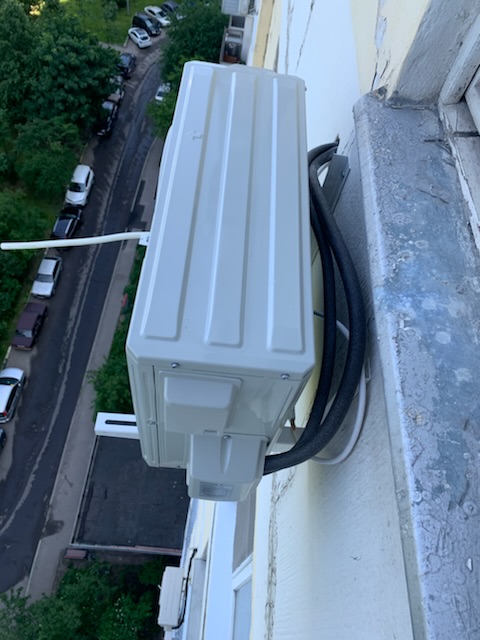

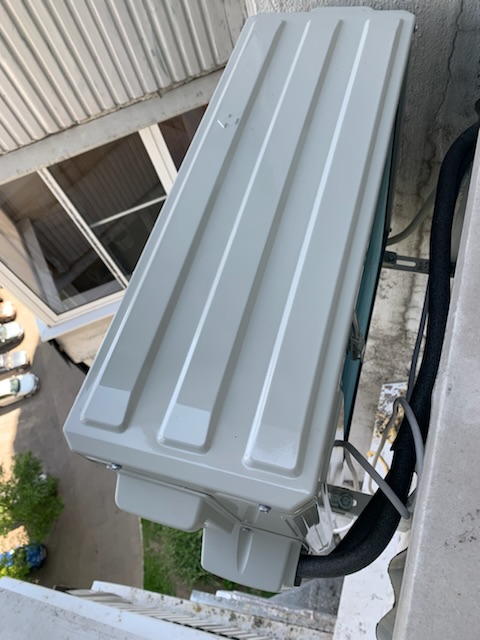

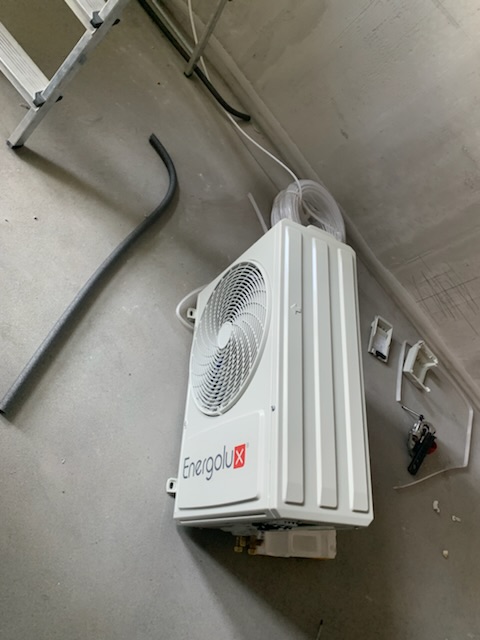

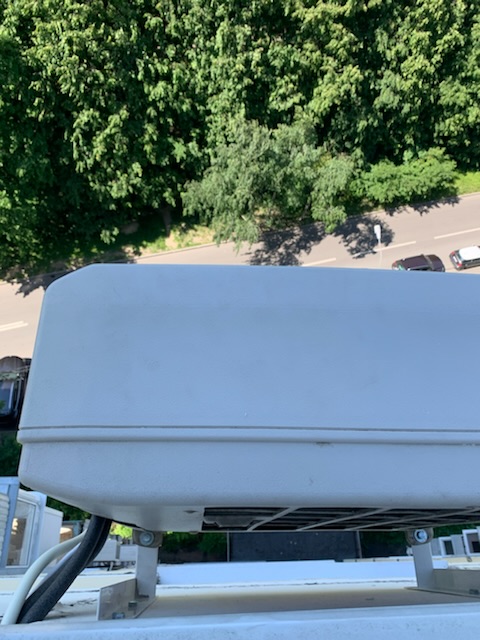

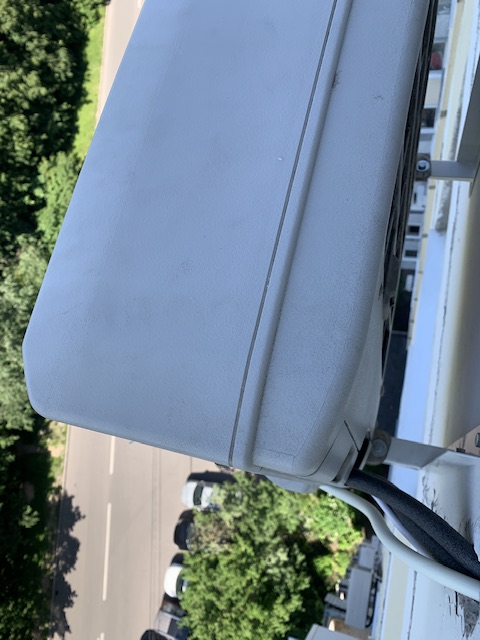

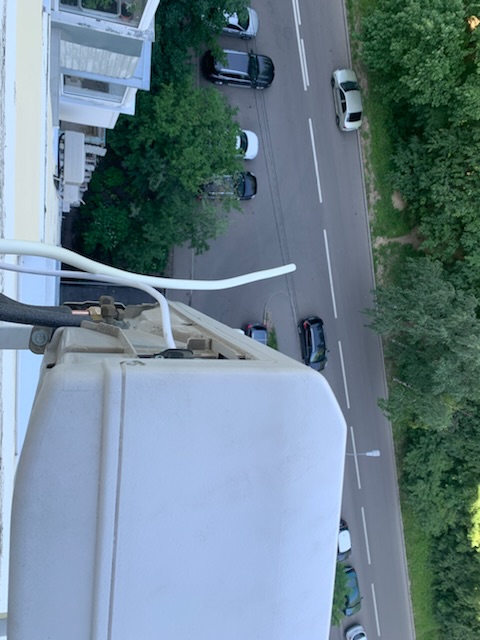

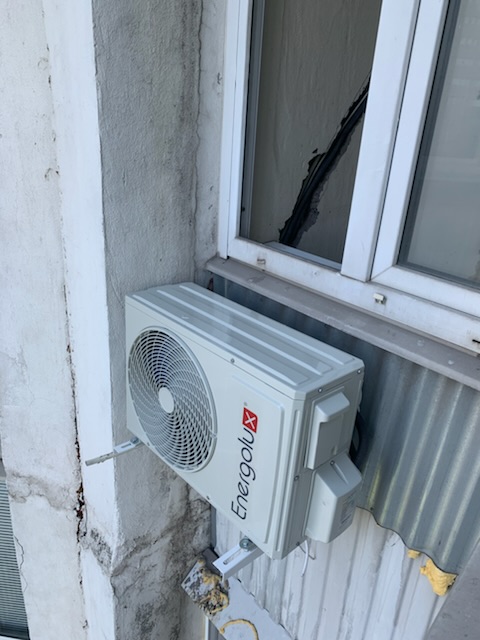

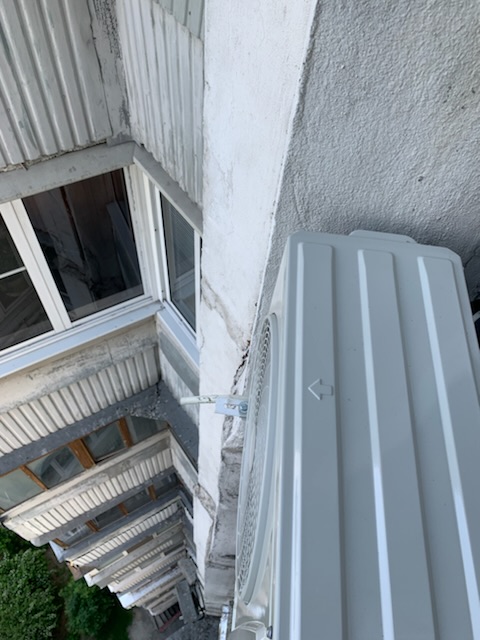

• определение мест установки наружных блоков (на фасаде, балконе или в специальной нише);
• выбор маршрута 4 трасс: по стенам, под потолком, в полу — с учётом кратчайшего пути и допустимых длин;
• согласование трасс с электропроводкой, водопроводом, канализацией — отсутствие пересечений;
• разметка штроб и отверстий на стенах маркером или лазерным уровнем;
• фотофиксация разметки до начала работ.

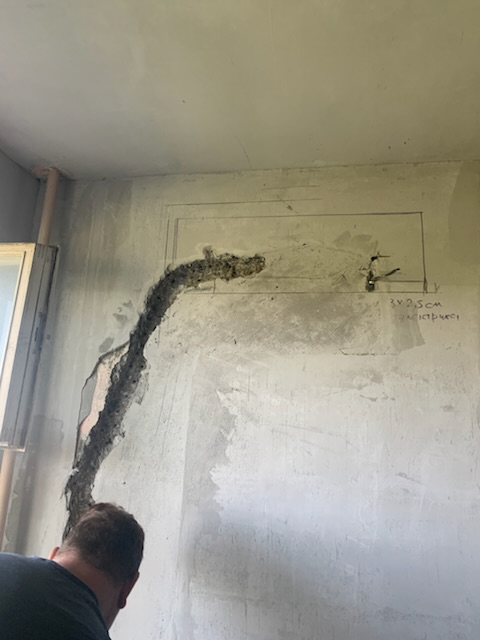

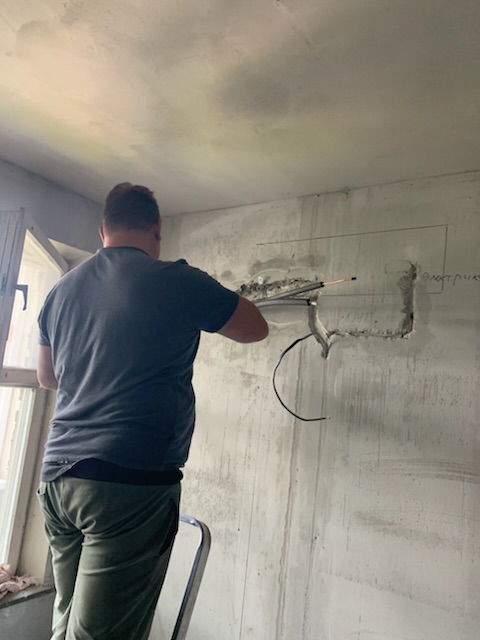

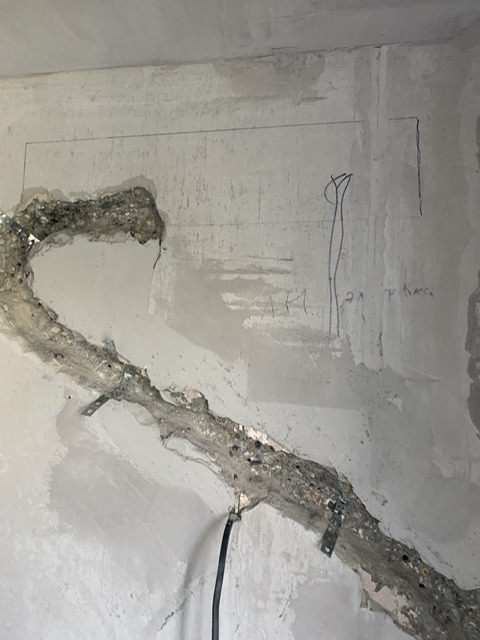

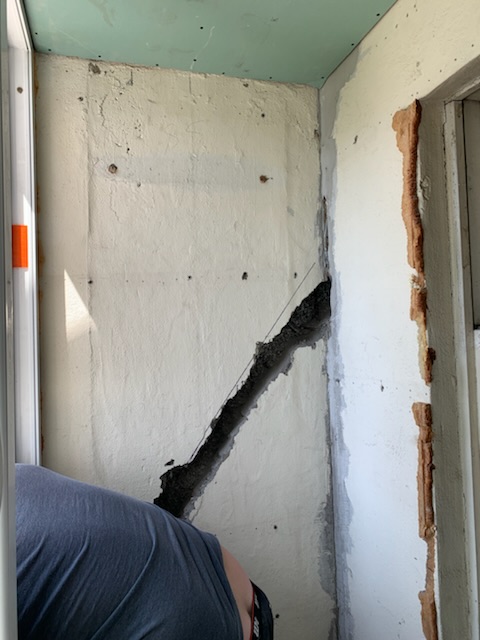

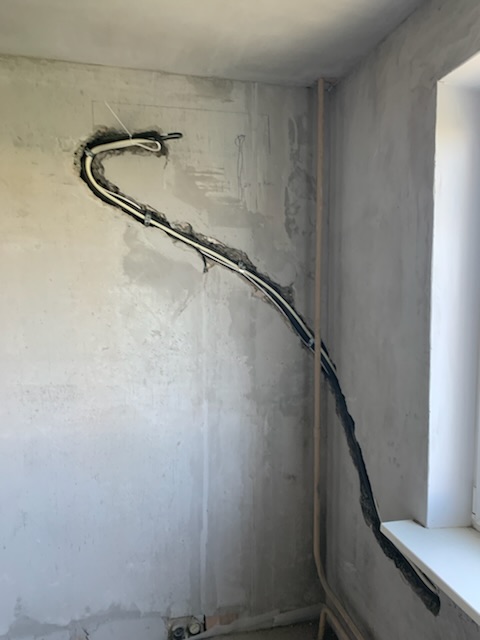

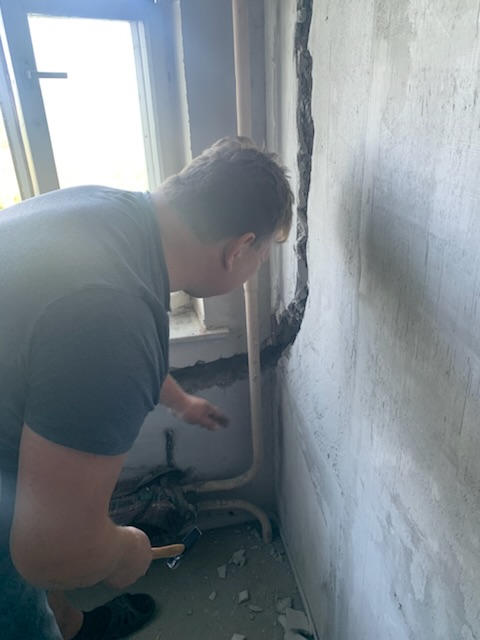

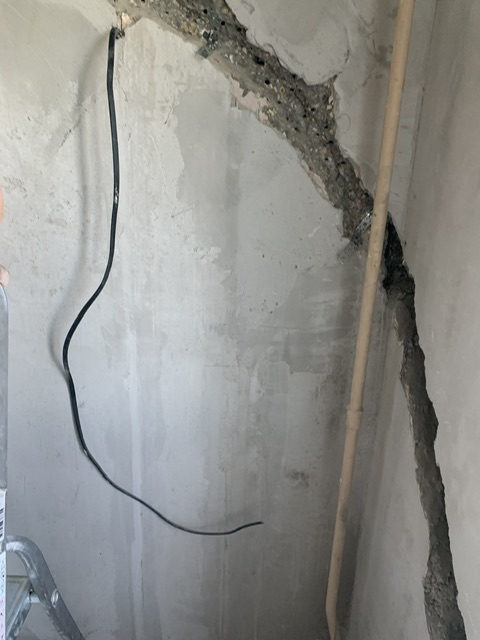

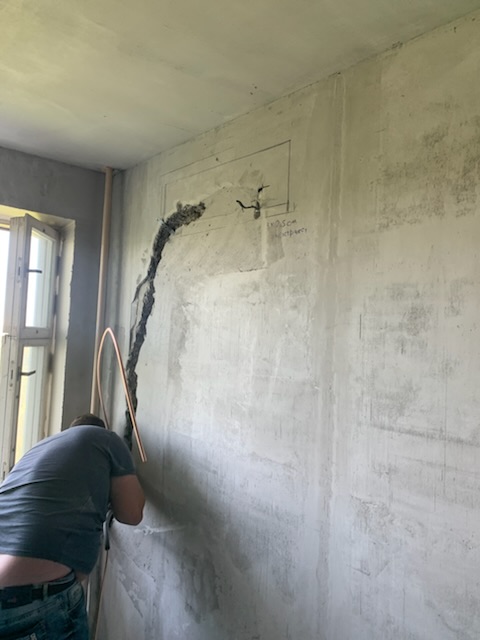

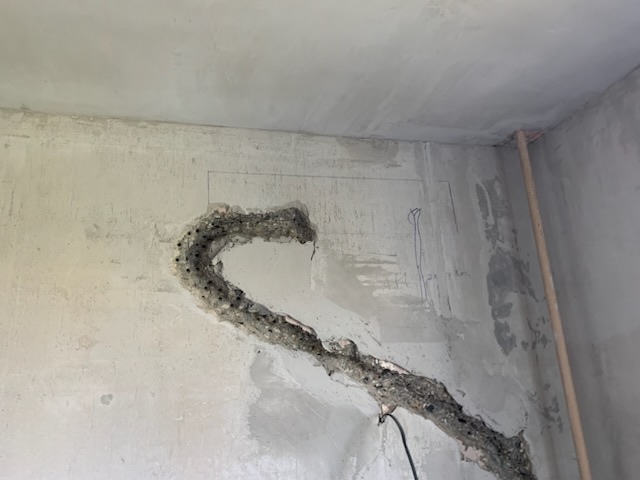

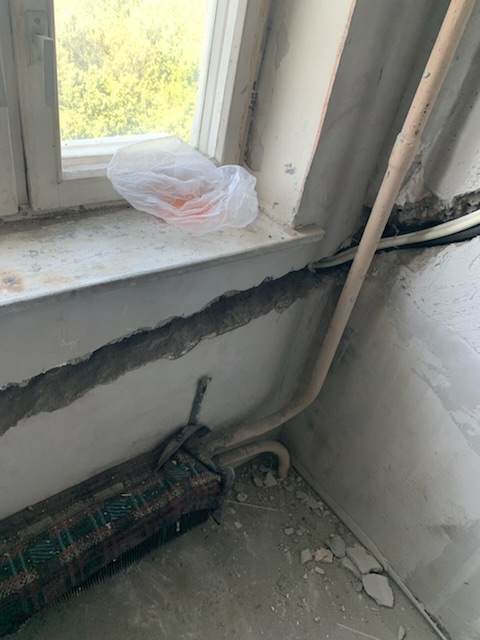

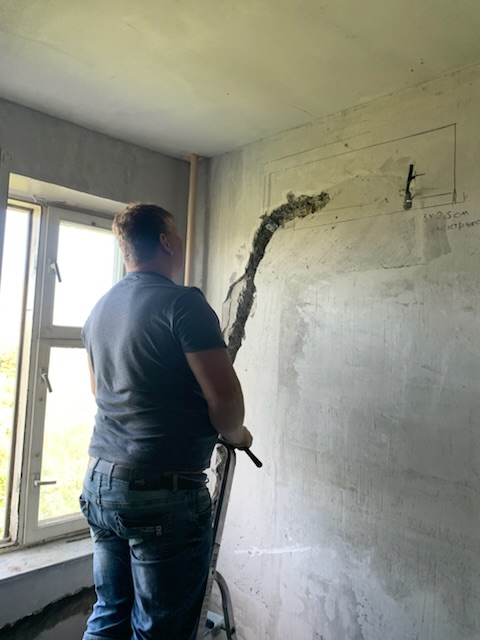

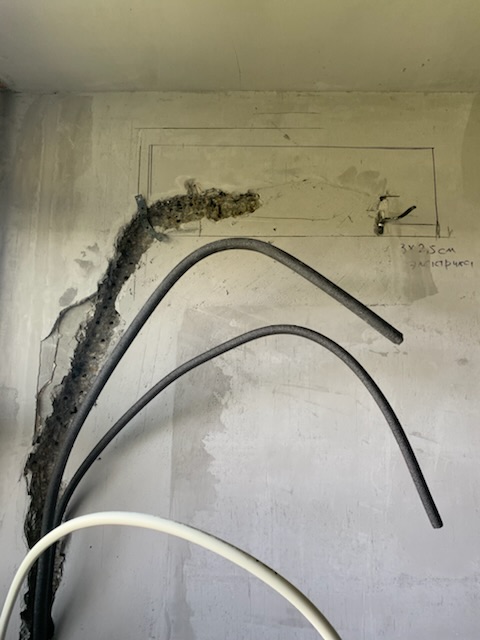

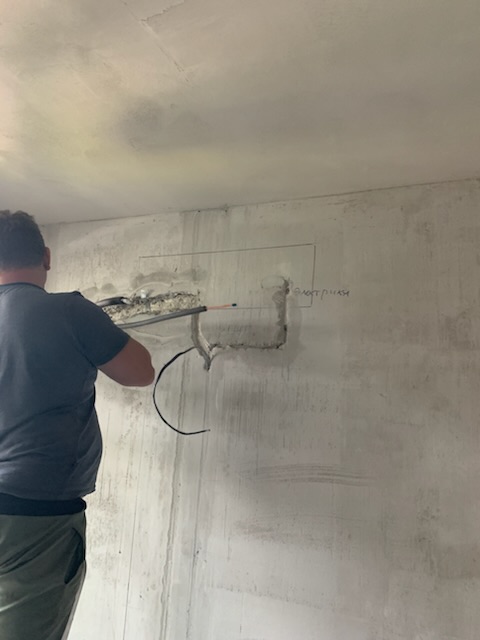

2. Штробление стен

• нарезка штроб штроборезом с пылесосом — без пыли;
• глубина штробы — 40–60 мм (под трубы в изоляции);
• ширина штробы — 60–80 мм (под 2 трубы + дренаж + кабель);
• штробление выполняется по панельным стенам серии П-3/16 — панели бурятся и режутся легче монолитных, но требуется осторожность;
• при прокладке 4 трасс в одном направлении — возможно объединение штроб (2 трассы в одной широкой штробе);
• при прокладке по потолку — штробление не требуется, трассы крепятся к перекрытию и закрываются натяжным или гипсокартонным потолком.

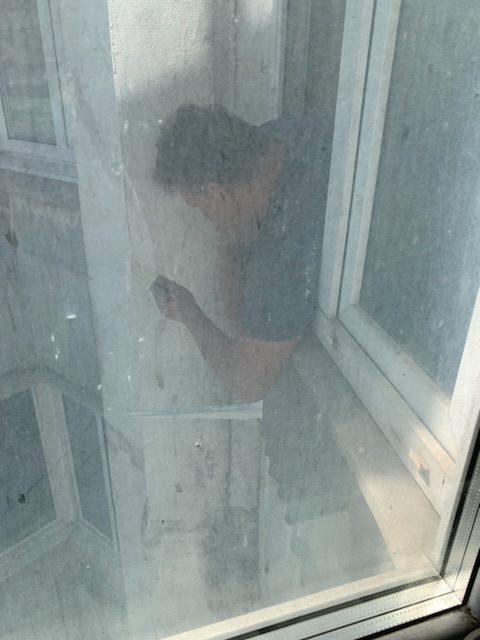

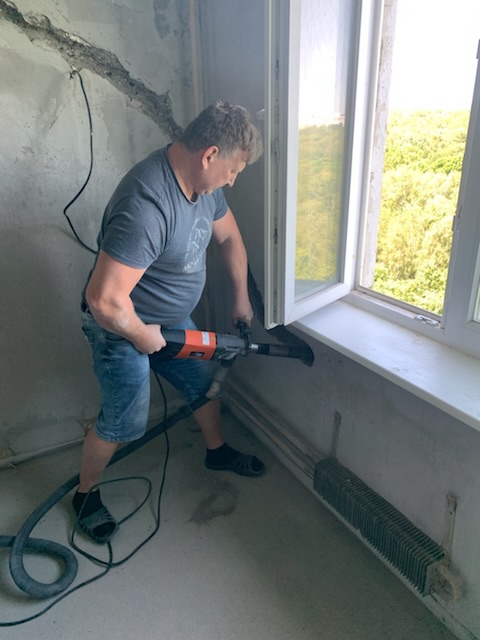

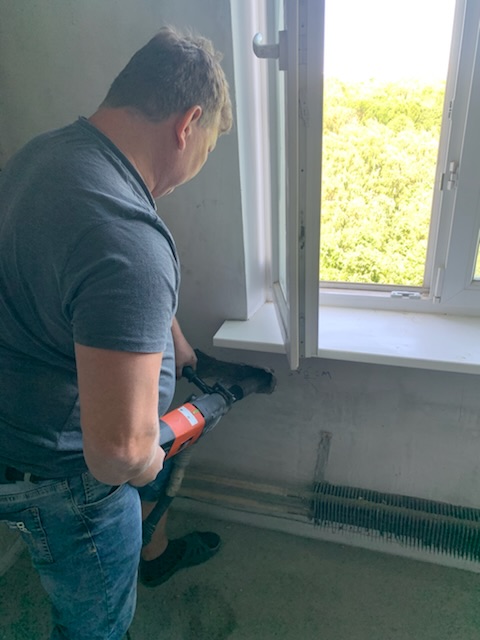

3. Бурение отверстий

• алмазным бурением сверлятся сквозные отверстия диаметром 65 мм в наружной стене — по одному на каждую трассу (или общее отверстие большего диаметра для нескольких трасс);
• отверстия бурятся под наклоном вниз в сторону улицы (наружный край ниже на 5–7 мм) для естественного оттока конденсата;
• при монтаже мульти-сплит-системы — одно отверстие для магистральной трассы к наружному блоку;
• при 4 отдельных сплит-системах — 4 отверстия (или 2, если трассы объединены попарно);
• при необходимости — дополнительные отверстия во внутренних стенах для прохода трасс между комнатами;

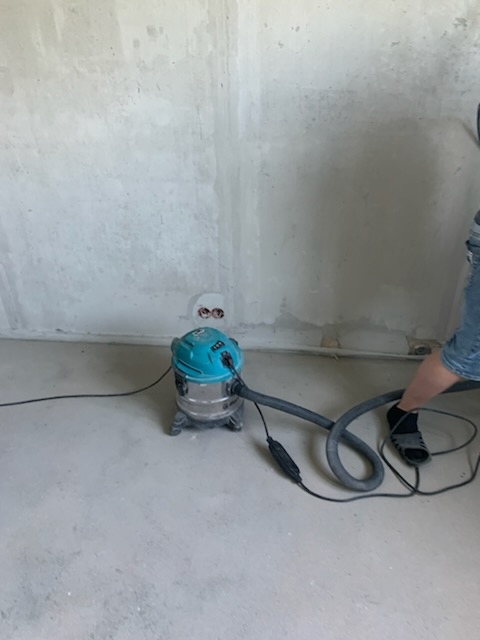

• бурение с пылесосом — без пыли и грязи.

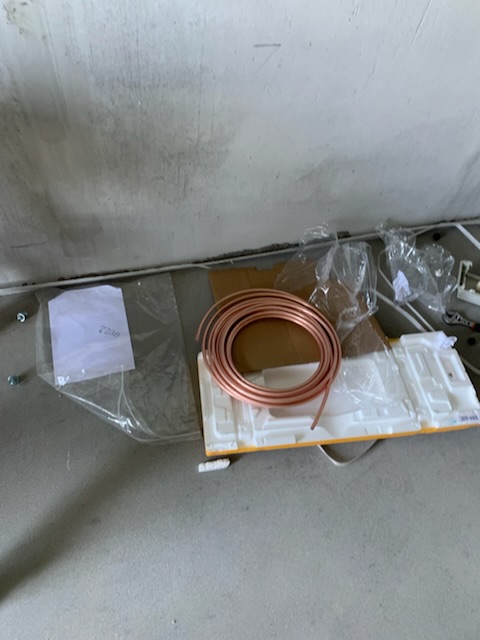

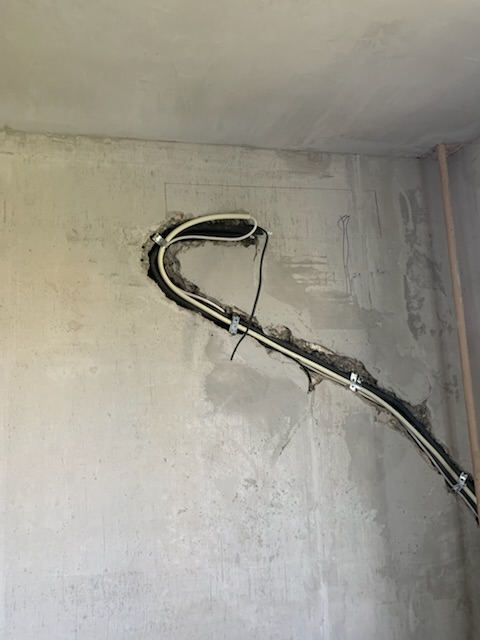

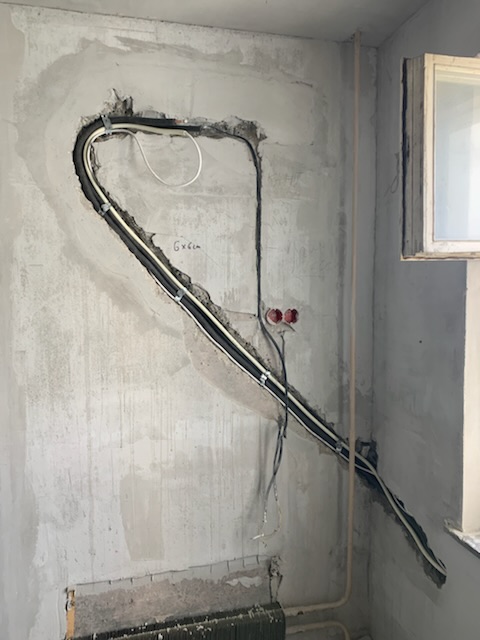

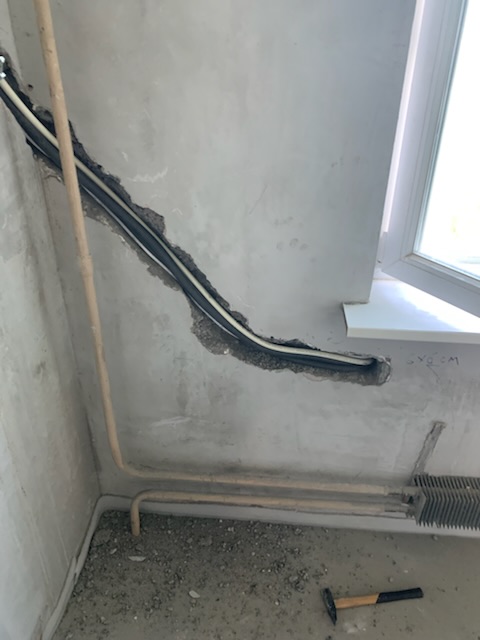

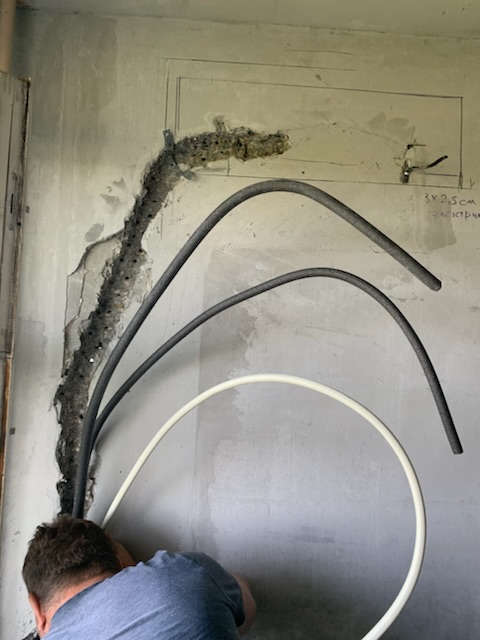

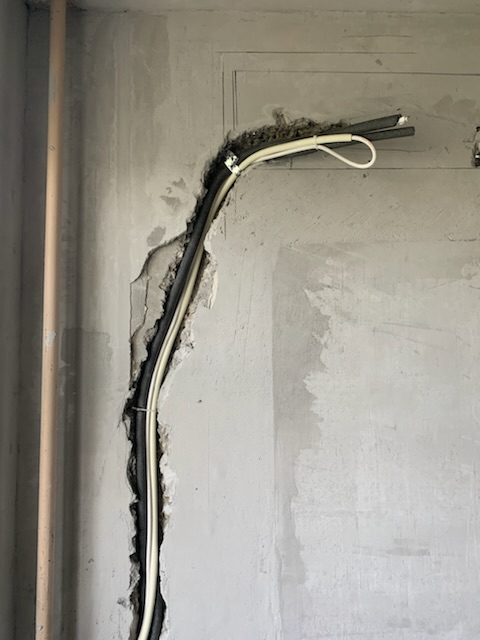

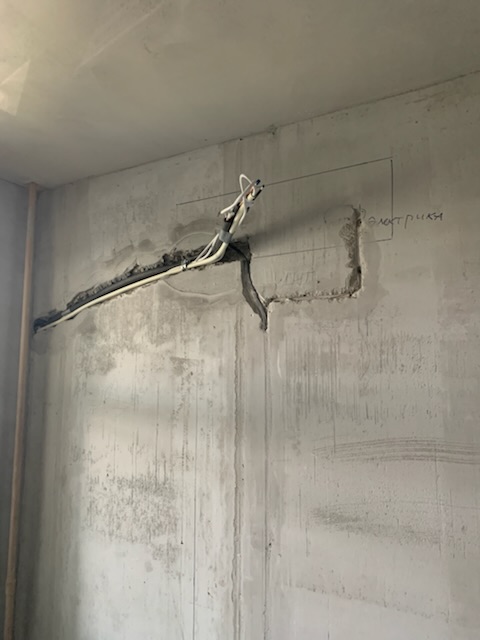

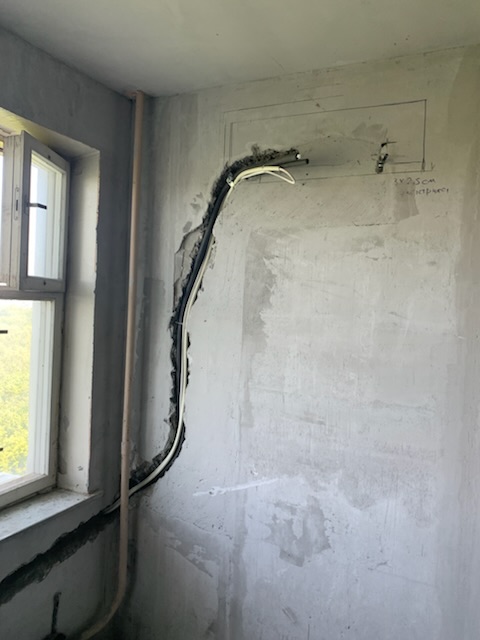

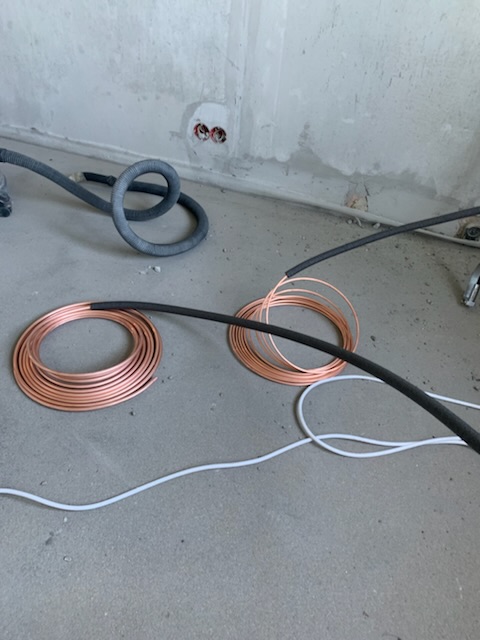

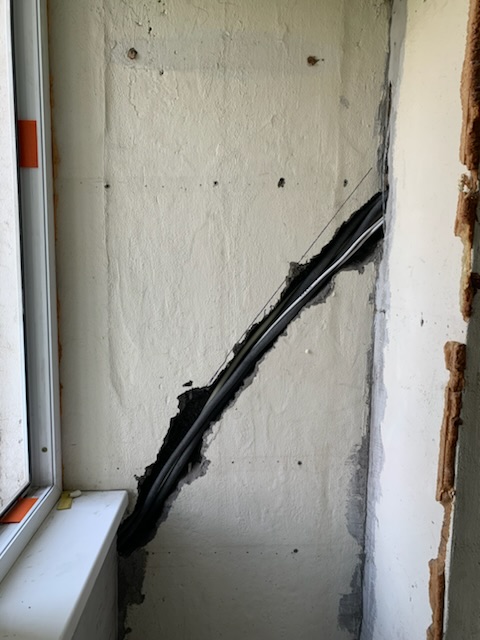

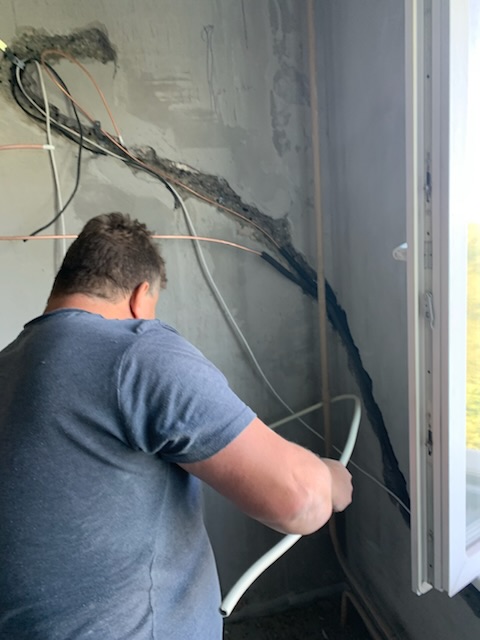

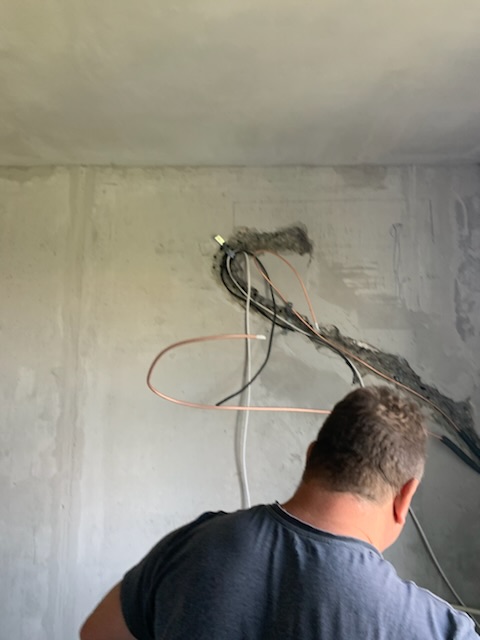

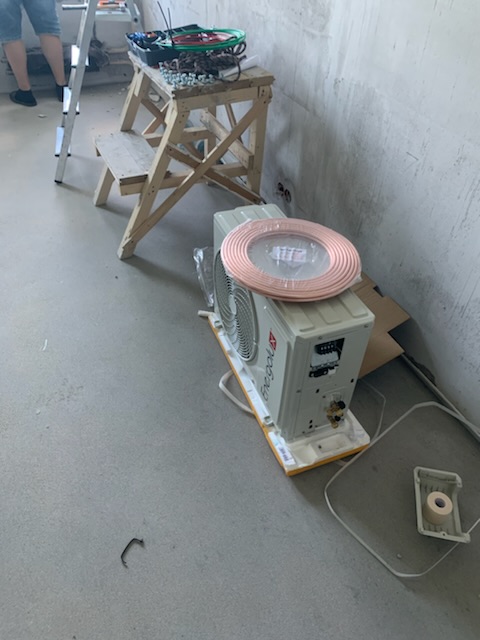

4. Прокладка медных труб

• трубы отрезаются труборезом под углом 90°, заусенцы удаляются римером;
• на каждую трубу надевается теплоизоляция K-Flex толщиной 9–13 мм — без зазоров;
• изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы — без заломов;
• накидные гайки надеваются на трубы до развальцовки (на концах, подключаемых к блокам);

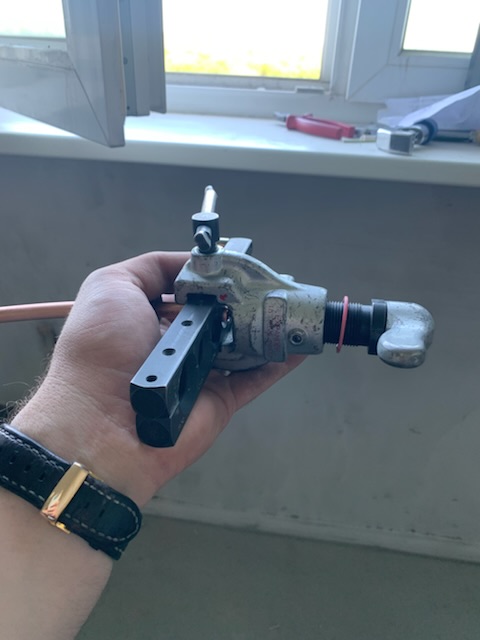

• развальцовка выполняется развальцовщиком — ровный конус без трещин и складок;
• при длине трассы более 5 м или при сложной маршрутизации — пайка медных труб твёрдым припоем с азотной подушкой;
• главное правило: в скрытой части стены не должно быть соединений — трасса цельная от внутреннего блока до наружного;

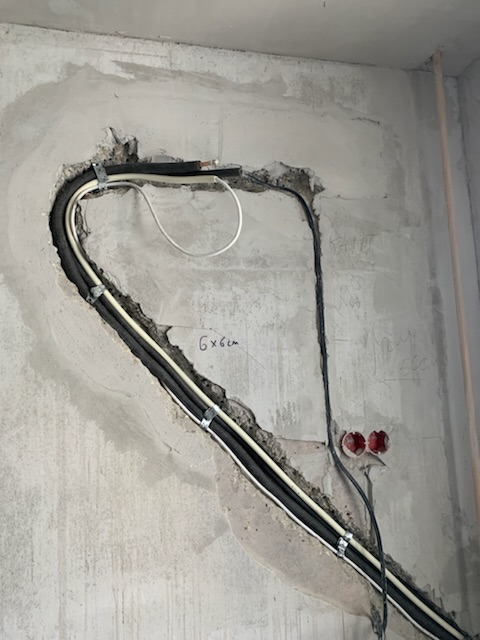

• трубы фиксируются в штробе пластиковыми клипсами или монтажной лентой;
• при закладке 4 трасс — каждая трасса маркируется (номер или цветная лента) для идентификации при подключении.

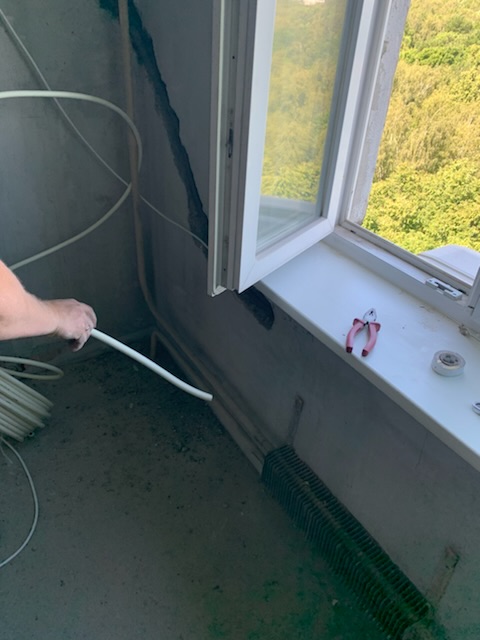

5. Прокладка дренажа

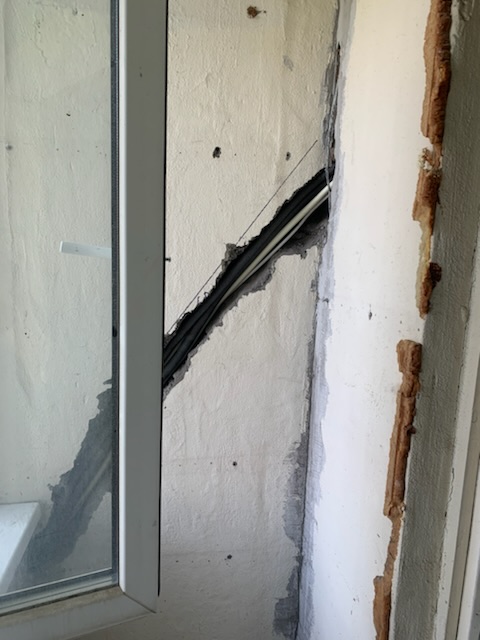

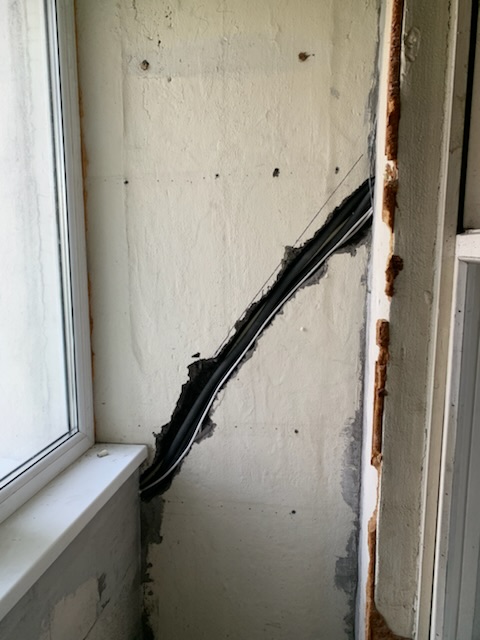

• дренажный шланг прокладывается вместе с медными трубами в общей штробе;
• уклон — не менее 1 см на метр в сторону стока;
• при выводе на улицу — через сквозное отверстие с наклоном вниз;
• при выводе в канализацию — через сифон с гидрозатвором (предотвращает проникновение запахов);
• при невозможности обеспечить уклон (трасса идёт вверх) — установка дренажной помпы;
• дренажный шланг не должен иметь перегибов, заломов и обратных уклонов;
• конец шланга на улице не погружается в воду.

6. Прокладка кабеля

• межблочный кабель 4×1,5 мм² (или 5×1,5 мм² — в зависимости от модели) прокладывается в общей штробе рядом с трубами;
• силовой кабель 3×1,5 мм² прокладывается от электрощита к месту подключения (внутренний или наружный блок — зависит от модели);
• при закладке 4 трасс — в щите устанавливаются 4 отдельных автомата (10–16 А каждый, в зависимости от мощности кондиционера);
• кабели маркируются (номер трассы) для идентификации;
• кабель фиксируется в штробе вместе с трубами или в отдельном канале.

7. Опрессовка азотом

После прокладки всех 4 трасс — обязательная проверка герметичности:

• к концам каждой трассы подключается манометрический коллектор;
• трасса заполняется азотом под давлением 28–30 бар;
• выдержка 15–30 минут — контроль давления;
• если давление не упало — система герметична, можно закрывать штробу;
• если давление упало — есть утечка, которую нужно найти и устранить до закрытия стены;
• азот остаётся в трассе до второго этапа монтажа — создаёт избыточное давление, препятствующее попаданию влаги и пыли.

При закладке 4 трасс опрессовка проводится для каждой трассы отдельно или для всех одновременно (при подключении к общему коллектору).

8. Защита и герметизация концов

• открытые концы медных труб на стороне внутреннего блока закрываются заглушками или изоляционной лентой;
• открытые концы на стороне наружного блока — аналогично;
• кабели обматываются изолентой с маркировкой номера трассы;
• дренажный шланг закрывается заглушкой;
• защита от пыли, влаги и механических повреждений во время последующих строительных работ.

9. Фотофиксация

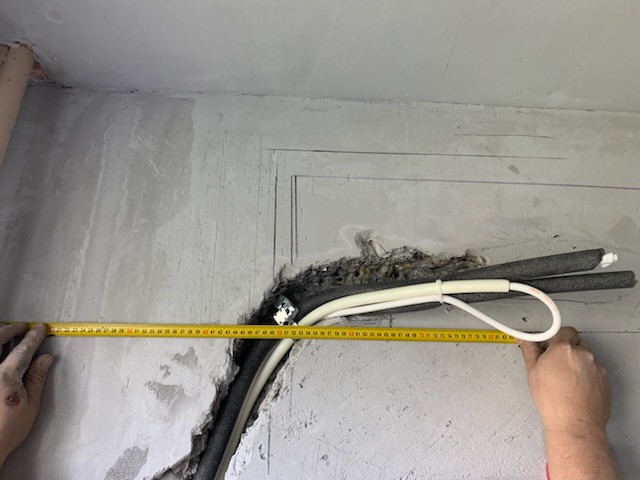

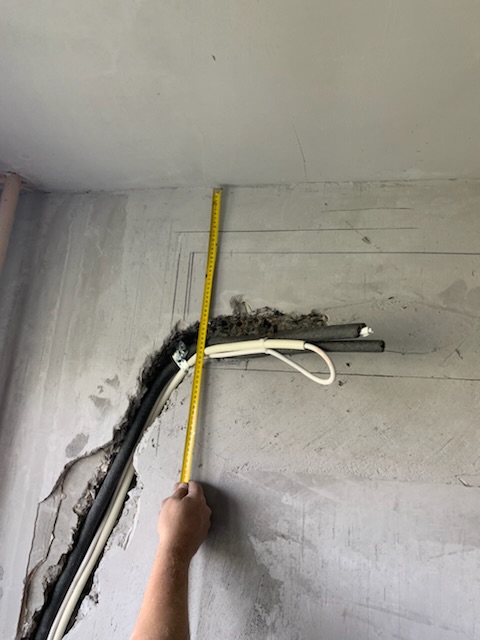

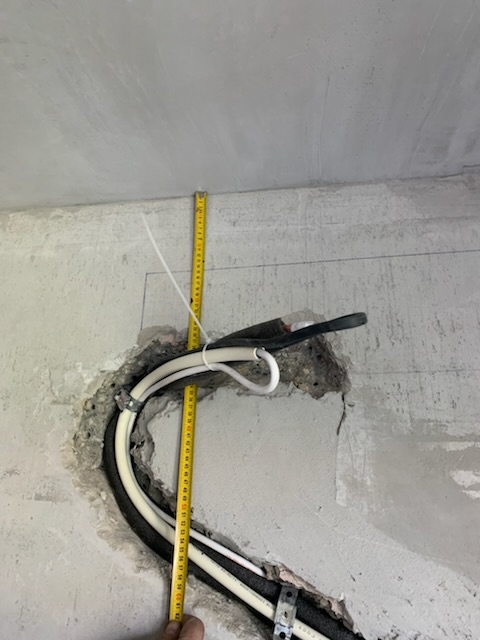

• фотографирование всех скрытых участков трасс с привязкой к углам, розеткам, окнам;
• измерение расстояний от трасс до ориентиров (угол стены, край окна) — запись на фото;
• фото каждого сквозного отверстия и штробы;
• фото мест подключения в электрощите;
• фотофиксация перед шпаклёвкой — чтобы при последующем сверлении стен (для полок, картин, карнизов) не повредить трассу;
• фотографии передаются заказчику и хранятся у монтажной организации.

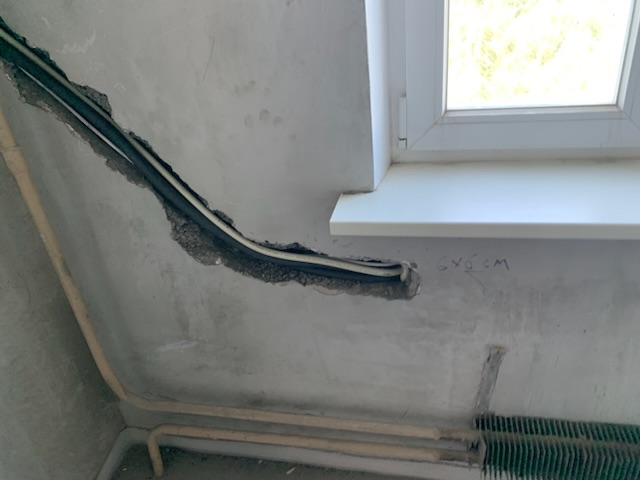

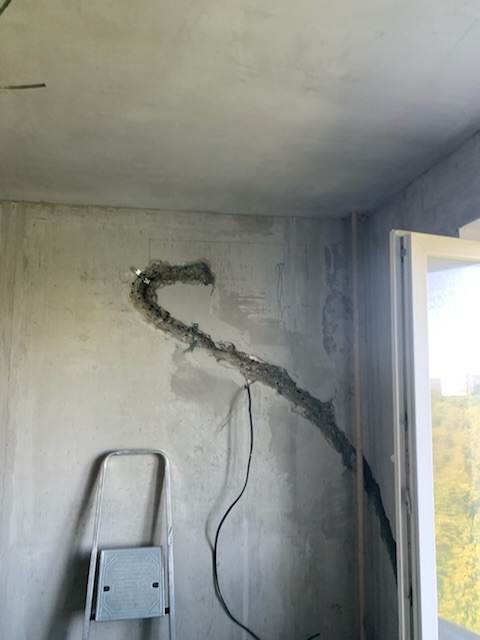

10. Закрытие штроб

• штробы заделываются штукатурным раствором или гипсовой смесью;
• медные трубы в изоляции полностью скрыты под слоем штукатурки;
• на поверхности стены — только выводы под внутренний блок (концы труб, дренаж, кабель) и отверстие в стене;
• после высыхания штукатурки — стена готова к шпаклёвке и чистовой отделке.

10 правил правильной закладки трасс

Не делать соединений в скрытой части стены. Трасса должна быть цельной от внутреннего до наружного блока. Любое соединение под штукатуркой — риск утечки, которую невозможно обнаружить без вскрытия стены.

Использовать трубы правильного диаметра. Один универсальный комплект труб не подходит для всех моделей. Для 07–09 — 1/4″ и 3/8″, для 12 — 1/4″ и 1/2″, для 18–24 — 3/8″ и 5/8″.

Соблюдать допустимую длину и перепад высот. Для большинства бытовых сплит-систем — до 15–20 м длина и до 7–10 м перепад. При большей длине — дозаправка фреона.

Защитить трассу во время ремонта. Открытые концы закрываются заглушками, коммуникации защищаются от пыли, влаги и ударов. Строители не должны наступать на трубы или ставить на них стремянку.

Зафиксировать расположение скрытых коммуникаций. Фото с привязкой к углам и размерам помогает не повредить трассу при последующем сверлении стен.

Проверить трассу до штукатурки. Опрессовка азотом — обязательна. Утечка, обнаруженная после отделки, означает вскрытие стены и переделку ремонта.

Дренаж с уклоном. Не менее 1 см на метр в сторону стока. Обратный уклон — застой воды, запах, протечка через потолок.

Не прокладывать трассу по фасаду. Трасса должна идти внутри помещения. Наружная прокладка по фасаду — некрасиво, неэффективно и запрещена в некоторых регионах.

Маркировать каждую трассу. При 4 трассах — нумерация труб, кабелей и дренажей. При подключении блоков мастер должен знать, какая трасса куда идёт.

Учитывать будущее оборудование. При закладке трассы без купленного кондиционера — выбрать мощность заранее. От мощности зависят диаметры труб, сечение кабеля, номинал автомата.

Типичные ошибки при закладке трасс

Схемы закладки 4 трасс

Вариант 1: 4 отдельные сплит-системы

Вариант 2: Мульти-сплит-система (1+4)

Вариант 3: 2 мульти-сплит-системы (2+2)

Вариант 4: 2 отдельные сплит-системы + 1 мульти-сплит (2+2)

Можно ли заложить трассу, если кондиционер ещё не куплен

Да, для распространённых настенных сплит-систем это часто возможно. Нужно заранее определить:

• мощность каждого кондиционера (07, 09, 12) — от этого зависят диаметры труб;
• место установки каждого внутреннего блока — от этого зависит длина и маршрут трассы;
• место установки наружного блока (или блоков) — от этого зависит точка выхода трассы;
• принципиальную схему подключения — питание на внутренний или наружный блок, количество жил межблочного кабеля;
• тип хладагента — R32 или R410A (влияет на толщину стенки труб и тип масла).

Для нестандартных, дизайнерских, мульти-сплит и канальных моделей лучше сначала выбрать оборудование — закладка трассы «вслепую» может не подойти.

Можно ли установить кондиционер через несколько лет

Да. Если трасса заложена правильно — цельная, опрессована азотом, концы загерметизированы — она может ждать установки кондиционера несколько лет. Перед установкой:

• проверяется давление азота в трассе (если давление сохранилось — трасса герметична);
• стравливается азот;
• проводится вакуумирование (20–30 минут);
• подключаются блоки;
• выпускается фреон из наружного блока;
• при необходимости — дозаправка по массе.

Можно ли использовать трассу повторно при замене кондиционера

Иногда можно. Условия:

• диаметры труб совпадают с новым кондиционером;
• трасса герметична (проверка опрессовкой);
• хладагент того же типа (R410A → R410A, R32 → R32);
• масло в компрессоре совместимо (при переходе R410A → R32 — замена труб обязательна);
• трасса не повреждена и не имеет заломов.

Сколько времени занимает закладка 4 трасс

Актуальные цены на закладку трасс в Москве (2026)

Закладка трассы (1 трасса)

Закладка 4 трасс (комплекс)

Штробление

Бурение

Дополнительные работы

Второй этап — монтаж блоков на готовые трассы

Экономия при закладке трасс

Закладка трасс на этапе ремонта экономит 15 000–25 000 ₽ на каждом кондиционере по сравнению с прокладкой после чистовой отделки.

Дополнительно: при закладке трасс не нужны декоративные короба — стена остаётся ровной, без визуальных элементов.

Что проверять перед закрытием штробы

Перед шпаклёвкой проверяются 8 пунктов по каждой из 4 трасс:

1. Толщина медных труб — соответствует мощности кондиционера (0,8 мм для 07–09, 1,0 мм для 12+).
2. Цельность трассы — нет соединений в скрытой части.
3. Теплоизоляция — без зазоров, повреждений, компрессии.
4. Дренаж — уклон ≥1 см/м, нет перегибов, конец заглушён.
5. Кабель — целостность, маркировка, сечение соответствует.
6. Опрессовка — давление азота 28–30 бар, выдержка 15–30 мин, давление не упало.
7. Защита концов — заглушки, изолента, маркировка.
8. Фотофиксация — фото с привязкой к ориентирам.

Подготовка к закладке

До приезда монтажной бригады:

1. Определить планировку — стены возведены, перегородки стоят.
2. Согласовать с дизайнером места установки 4 внутренних блоков.
3. Определить место наружного блока (или блоков) на фасаде.
4. Освободить стены — убрать мебель, картины, розетки от старой проводки.
5. Обесточить квартиру (или отдельные линии) на время работ.
6. Предупредить соседей о шуме (штробление и бурение — 3–6 часов).
7. Подготовить доступ к электрощиту для установки автоматов.
