Замена двигателя ( вентилятор) внешнего блока кондиционера Haier hsu-07hpl03/r3 ,бутлерова 13

Замена двигателя вентилятора наружного блока кондиционера Haier HSU-07HPL03/R3 — ул. Бутлерова, 13

Улица Бутлерова, дом 13 — панельный жилый дом, построенный в 2016 году. Расположен в районе Коньково Юго-Западного административного округа Москвы. Ближайшие станции метро — «Калужская» (770 метров, 8 минут пешком), «Беляево» (1 км, 13 минут) и «Воронцовская» (1,1 км, 13 минут). Дом рядом с Битцевским лесопарком, в пешей доступности торговые центры, школы, детские сады. Почтовый индекс — 117485. Управляющая компания — ООО «Соу №2».

Дом панельный, с железобетонными перекрытиями, высота потолков 2,6–2,7 м. В квартире на одном из верхних этажей установлена сплит-система Haier HSU-07HPL03/R3 — неинверторная модель серии Pearl On-Off, 2,1 кВт (7000 BTU), хладагент R32. Кондиционер установлен в 2017–2018 году, к 2026 году эксплуатируется 8–9 лет. В один из летних дней кондиционер перестал нормально охлаждать: компрессор наружного блока запускался, работал около минуты, после чего отключался по защите от перегрева. Вентилятор наружного блока при этом не вращался. На дисплее внутреннего блока появился код ошибки E8. Потребовалась диагностика и замена двигателя вентилятора наружного блока.

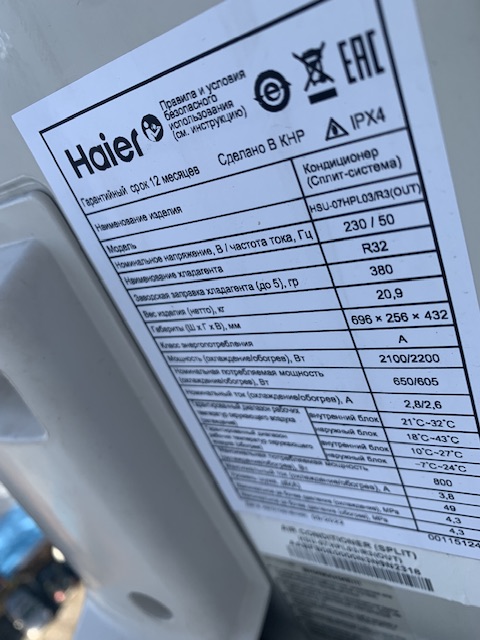

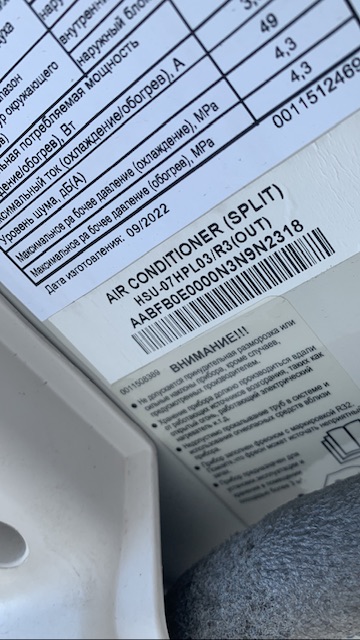

Технические характеристики Haier HSU-07HPL03/R3

Haier HSU-07HPL03/R3 — настенная неинверторная сплит-система серии Pearl On-Off мощностью 2,1 кВт (7000 BTU) для помещений площадью до 20 м². Компрессор — Rechi (Китай), хладагент — R32, класс энергоэффективности A. Модель оснащена антибактериальным фильтром (3-в-1), антикоррозийным покрытием теплообменника Blue Fin, функциями Spiral Air (спиральный воздушный поток), Intelligent Air, Turbo, комфортный сон, авторестарт, самодиагностика, 24-часовой таймер. Уровень шума внутреннего блока — от 26 дБ(А). Производство — Китай (завод Haier). Гарантия — 3 года.

Параметр	Значение
Тип	настенная неинверторная сплит-система (on/off)
Серия	Pearl On-Off
Обслуживаемая площадь	до 20 м²
Холодопроизводительность	2,10 кВт (7000 BTU)
Теплопроизводительность	2,20 кВт
Потребляемая мощность (охлаждение)	0,650 кВт
Потребляемая мощность (обогрев)	0,605 кВт
Класс энергоэффективности	A (EER 3,22 / COP 3,63)
Хладагент	R32
Заводская заправка хладагента	~380 г
Уровень шума внутреннего блока	26–36 дБ(А)
Уровень шума наружного блока	49 дБ(А)
Расход воздуха (внутренний блок)	450 м³/ч
Количество скоростей вентилятора	5
Электропитание	220–240 В, 1 фаза, 50 Гц
Подключение питания	внутренний блок
Диаметр жидкостной трубы	1/4″ (6,35 мм)
Диаметр газовой трубы	3/8″ (9,52 мм)
Максимальная длина трассы	15 м
Максимальный перепад высот	10 м
Дозаправка хладагента (сверх 7 м)	20 г/м
Диапазон температур (охлаждение)	+18…+43+18…+43 °C
Диапазон температур (обогрев)	−7…+24−7…+24 °C
Габариты внутреннего блока (Ш×В×Г)	700×265×190 мм
Габариты наружного блока (Ш×В×Г)	696×432×256 мм
Вес внутреннего блока	7,1 кг
Вес наружного блока	20,9 кг
Межблочный кабель	4×1,0 мм²
Силовой кабель	3×1,5 мм²
Автомат защиты	10 А
Компрессор	Rechi (Китай)
Покрытие теплообменника	Blue Fin (антикоррозийное, синий кобальт)
Фильтры	предварительный, антибактериальный (3-в-1)
Функции	Spiral Air, Intelligent Air, Turbo, комфортный сон, авторестарт, самодиагностика, таймер 24 ч, осушение, вентиляция, интеллектуальное оттаивание, защита компрессора (3-минутная задержка)
Дисплей	LED, скрытый
Гарантия	3 года
Родина бренда	Китай
Страна производства	Китай (завод Haier)

О бренде Haier

Haier — один из крупнейших мировых производителей бытовой техники и климатического оборудования. Серия Pearl On-Off — неинверторная линейка с базовым функционалом: антибактериальный фильтр, спиральный воздушный поток, тихая работа, антикоррозийное покрытие Blue Fin. Компрессоры — Rechi, проверенные агрегаты с ресурсом 6–10 лет. Бренд позиционируется в среднем сегменте с гарантией 3 года.

Параметр	Описание
Позиционирование	средний сегмент
Страна бренда	Китай
Страна сборки	Китай (завод Haier)
Компрессоры	Rechi (on/off)
Хладагент	R32
Гарантия	3 года
Средний срок службы	6–10 лет (при регулярном ТО)

Ошибка E8: что означает

Ошибка E8 в неинверторных кондиционерах Haier серии Pearl On-Off связана с перегрузкой или неисправностью двигателя вентилятора наружного блока. В отличие от инверторных моделей, где применяются DC-моторы, в неинверторных сплит-системах устанавливается обычный AC-двигатель переменного тока с пусковым конденсатором. Контроллер платы управления отслеживает рабочий ток двигателя; при выходе параметров за допустимый диапазон выдаётся ошибка E8.

Симптом	Описание
Вентилятор наружного блока не вращается	Компрессор запускается, но вентилятор стоит — блок перегревается
Компрессор работает 1–2 минуты и отключается	Срабатывает защита по температуре нагнетания — нет обдува конденсатора
Гул, треск, скрежет из наружного блока	Заклинивание подшипников, задевание крыльчатки
Ошибка E8 на дисплее внутреннего блока	Контроллер фиксирует перегрузку двигателя вентилятора
Сильный нагрев наружного блока	Без обдува конденсатор не отдаёт тепло — давление растёт

Чем опасна остановка вентилятора наружного блока

Последствие	Описание
Перегрев компрессора	Без обдува конденсатор не отдаёт тепло — температура нагнетания растёт
Защита по давлению	Давление нагнетания превышает 4,3 МПа — срабатывает защита, компрессор отключается
Снижение производительности	Кондиционер не охлаждает помещение — компрессор работает вхолостую
Повреждение компрессора	Многократные запуски с перегревом сокращают ресурс компрессора
Повреждение платы управления	Перегрев наружного блока может повредить электронику
Выход из строя пускового конденсатора	Двигатель не запускается — конденсатор выходит из строя

Причины выхода из строя двигателя вентилятора

Причина	Описание	Как обнаружить
Износ подшипников	За 8–9 лет эксплуатации подшипники мотора изнашиваются — трение, нагрев, заклинивание	Ручное вращение крыльчатки — сопротивление, заедание, скрип
Обрыв обмотки	Перегрев мотора при работе на забитом теплообменнике — старение изоляции, обрыв	Замер сопротивления обмоток мультиметром
Межвитковое замыкание	Частичное КЗ витков обмотки — мотор работает, но перегревается и отключается	Замер сопротивления, сравнение с номиналом
Выход из строя пускового конденсатора	Ёмкость конденсатора падает — мотор не запускается или запускается рывками	Замер ёмкости мультиметром
Неисправность реле на плате	Реле управления вентилятором не замыкается — нет питания на мотор	Проверка напряжения на клеммах мотора при запуске
Загрязнение теплообменника	Пух, пыль, грязь на ламелях — перегрев мотора от повышенной нагрузки	Визуальный осмотр, мойка
Коррозия вала и крыльчатки	Влага, перепады температур — ржавчина, заклинивание	Визуальный осмотр, ручная прокрутка
Попадание воды в клеммную коробку	Дождь, снег — КЗ, коррозия контактов	Осмотр клеммной коробки

Диагностика: что проверять

1. Внешние признаки

при включении охлаждения компрессор наружного блока запускается, но вентилятор не вращается;
через 1–2 минуты компрессор отключается по защите от перегрева;
на дисплее внутреннего блока — код E8;
ручная прокрутка крыльчатки вентилятора (при выключенном питании!) — если вращается с усилием, заедает, скрипит — износ подшипников;
при включении слышен гул, треск, скрежет — заклинивание или задевание крыльчатки.

2. Электрическая диагностика

замер сопротивления обмоток мотора мультиметром — сравнение с номинальными значениями (для AC-двигателя Haier 07: основная обмотка — 150–250 Ом, пусковая — 300–500 Ом);

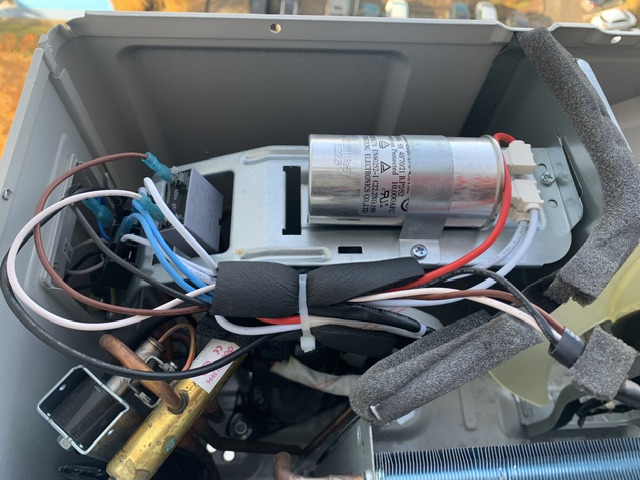

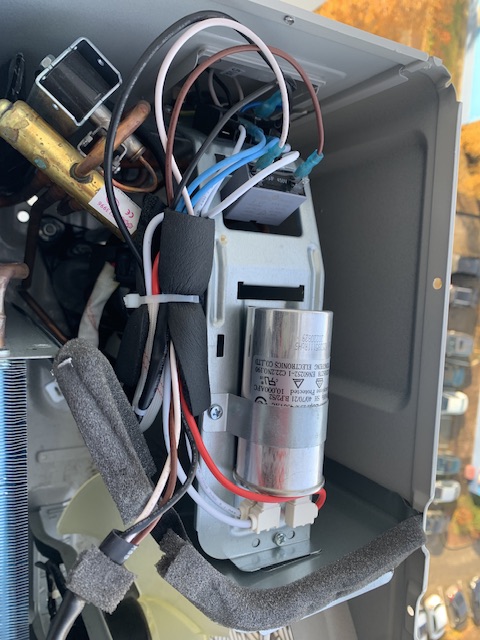

проверка пускового конденсатора — замер ёмкости (номинал указан на корпусе, обычно 1,5–3 мкФ);
проверка напряжения питания мотора на клеммах — подаётся ли 220 В при запуске компрессора;
при наличии напряжения и исправном конденсаторе, но неработающем моторе — замена мотора;
при отсутствии напряжения — неисправность реле на плате управления (ремонт или замена платы).

3. Исключение других причин

проверка теплообменника наружного блока — если забит пухом и грязью, мотор мог перегреться;
проверка крыльчатки — нет ли трещин, биения, задевания за корпус;
проверка клеммной коробки — нет ли следов коррозии, влаги, окисления контактов.

Замена мотора или ремонт платы

Диагноз	Решение	Стоимость
Износ подшипников мотора	Замена мотора	5 000–10 000 ₽ (мотор + работа)
Обрыв/КЗ обмотки	Замена мотора	5 000–10 000 ₽
Выход из строя пускового конденсатора	Замена конденсатора	1 500–3 500 ₽
Неисправность реле на плате	Ремонт или замена платы	4 000–12 000 ₽
Коррозия вала и крыльчатки	Замена мотора (или мотор + крыльчатка)	5 000–12 000 ₽

В большинстве случаев при ошибке E8 в неинверторных моделях Pearl On-Off требуется замена мотора вентилятора. AC-двигатели не ремонтируются — подшипники встроенные, обмотки не перематываются. Ремонт платы требуется реже — при подтверждённой неисправности реле управления вентилятором. Замена пускового конденсатора — самый простой и дешёвый ремонт, но в 80% случаев при ошибке E8 проблема именно в моторе.

Этапы замены двигателя вентилятора

1. Диагностика

опрос владельца: когда появилась проблема, какие симптомы, как давно кондиционер не охлаждает;
проверка кода ошибки E8 на дисплее;
запуск кондиционера — наблюдение за работой компрессора и вентилятора;
ручная проверка вращения крыльчатки (при выключенном питании);
электрическая диагностика: замер сопротивления обмоток, проверка конденсатора;
проверка напряжения питания с платы;
заключение: замена мотора, конденсатора или ремонт платы.

2. Доступ к наружному блоку

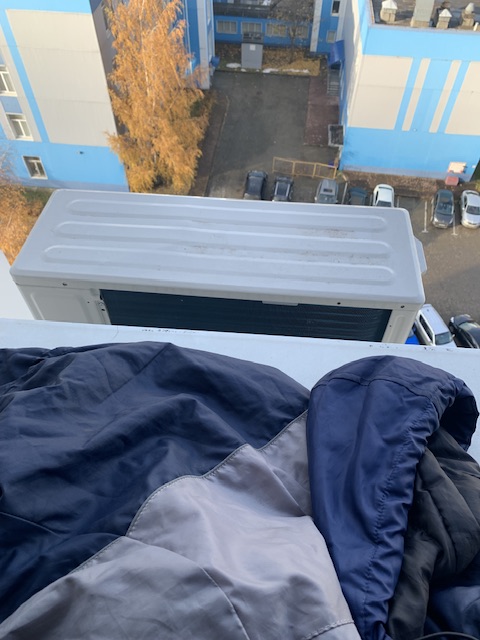

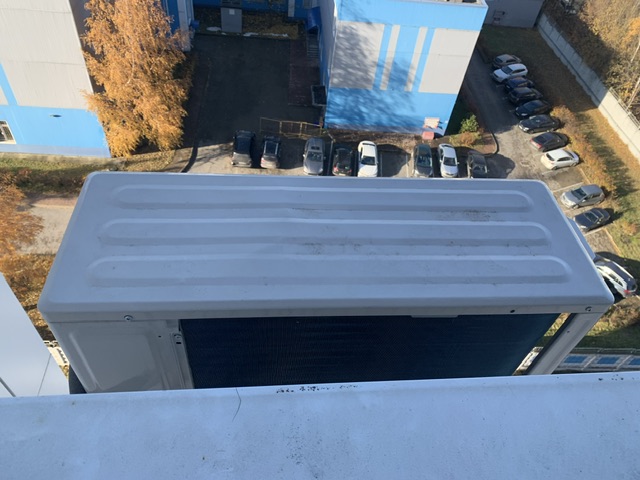

наружный блок установлен на фасаде на кронштейнах;
доступ к блоку — с балкона (при расположении рядом с балконом) или с автовышки / промышленным альпинистом;
в данном случае блок доступен с балкона — высотные работы не требуются;
отключение электропитания (автомат в щите).

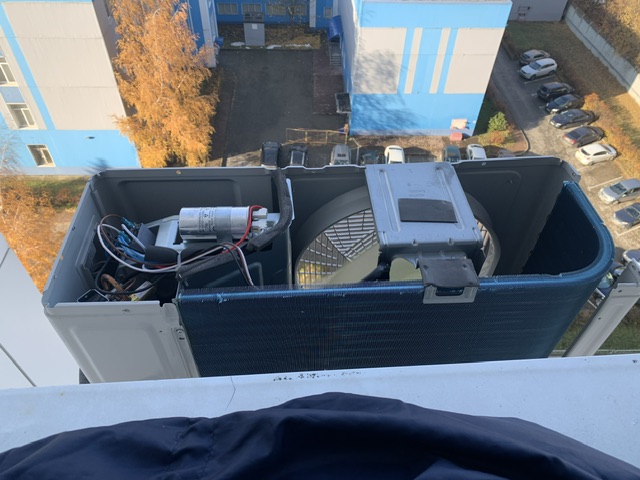

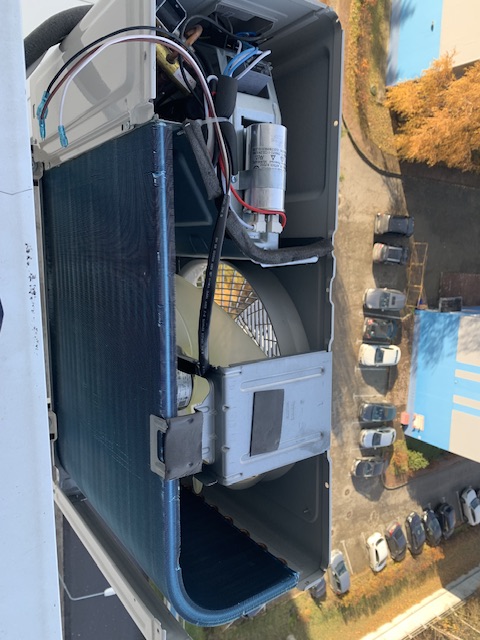

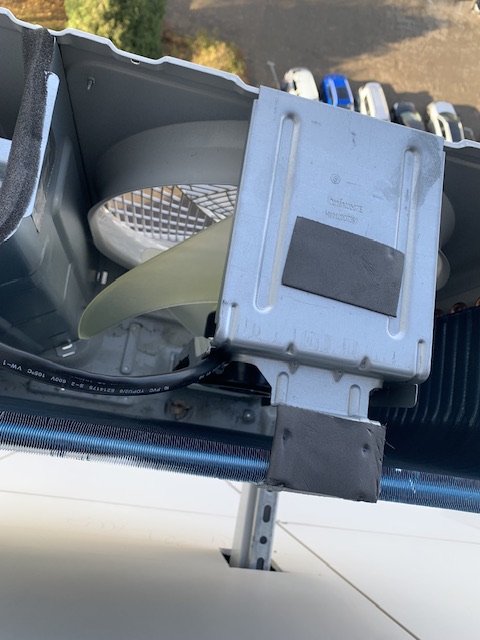

3. Снятие корпуса наружного блока

откручивание винтов крепления верхней крышки и боковых панелей;

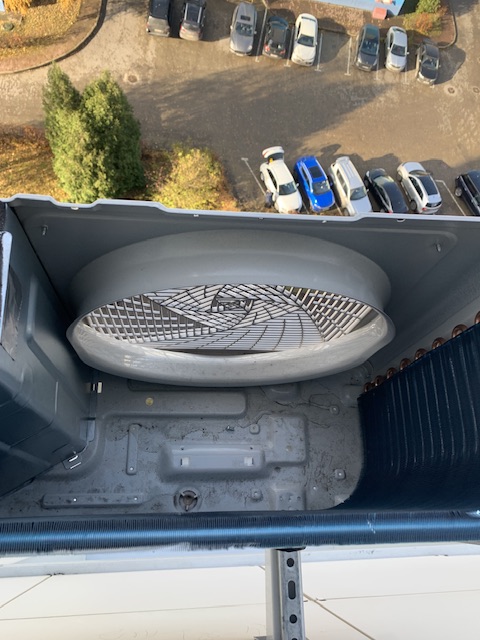

снятие защитного кожуха вентилятора;
доступ к двигателю вентилятора и крыльчатке;
фотофиксация расположения проводов и клемм перед отключением.

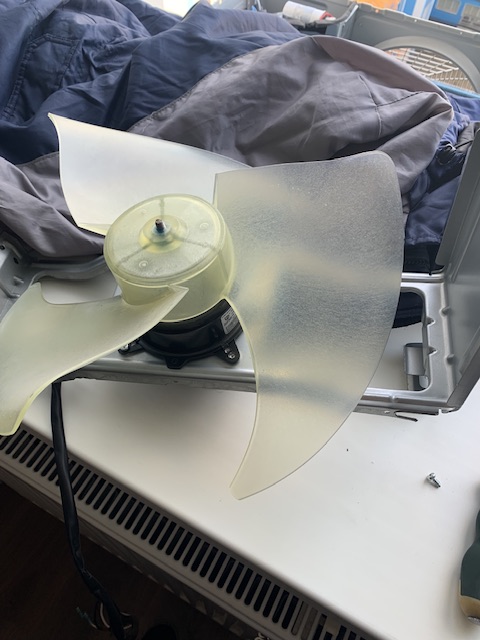

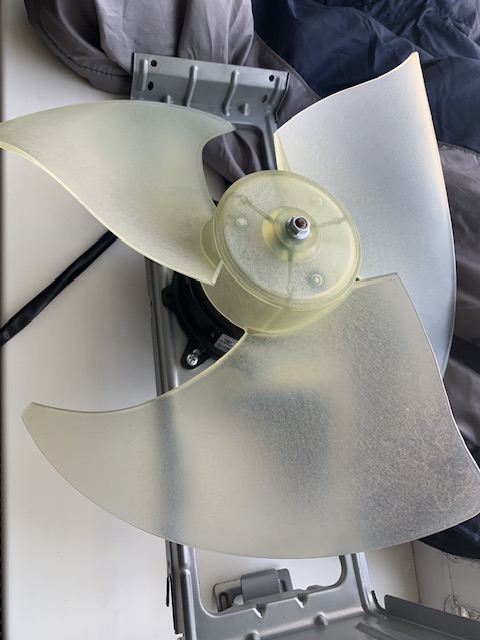

4. Снятие крыльчатки

откручивание крепежа крыльчатки на валу мотора;
аккуратный съём крыльчатки — без повреждения лопастей;
осмотр крыльчатки на трещины, биение, дисбаланс;
при повреждении — замена крыльчатки.

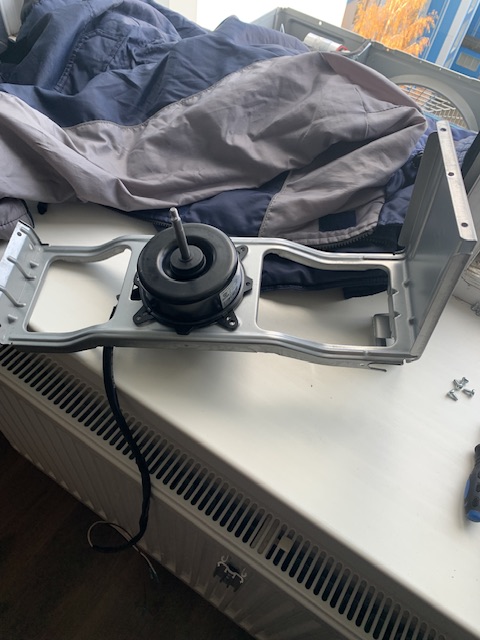

5. Замена двигателя

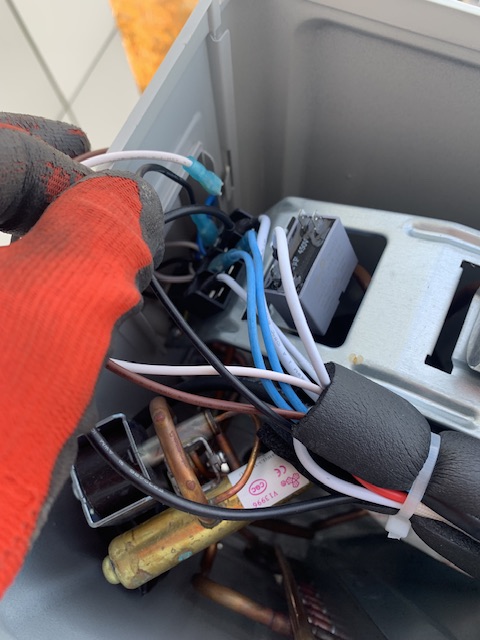

отсоединение проводов питания мотора от клеммной колодки;
замер и запись положения мотора (направление вывода проводов);
откручивание крепёжных болтов мотора от рамы блока;
извлечение старого мотора;
установка нового AC-двигателя (оригинальный Haier или совместимый аналог с теми же параметрами: мощность, напряжение, обороты, направление вращения, диаметр вала);
подключение проводов к клеммной колодке;

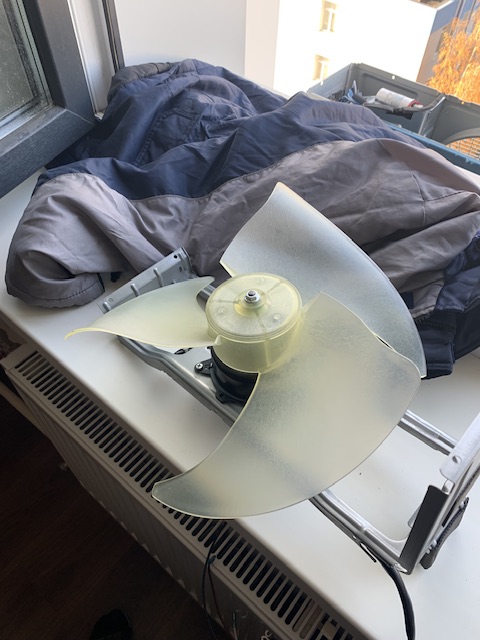

установка крыльчатки на вал — проверка свободного вращения, отсутствия биения;
сборка корпуса наружного блока.

6. Тестовый запуск

включение электропитания;
запуск в режиме охлаждения — проверка вращения вентилятора наружного блока;
проверка отсутствия ошибки E8 — код не должен появиться;
проверка уровня шума — без вибрации и посторонних звуков;
проверка давления фреона R32 — подключение манометрического коллектора;

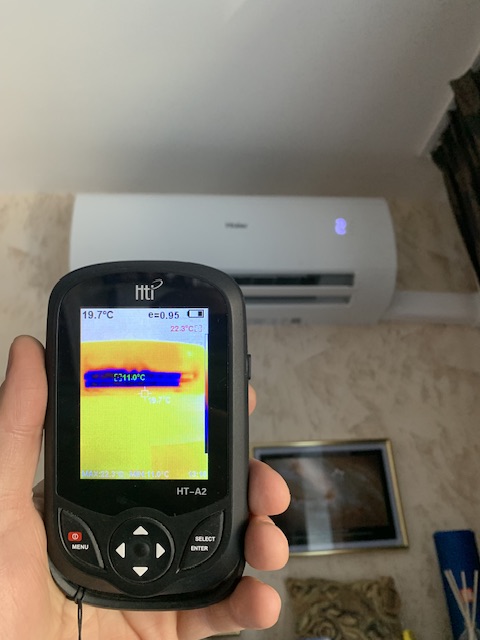

проверка разницы температур на входе и выходе внутреннего блока — 8–12 °C;
проверка работы в режиме обогрева (при необходимости);
кондиционер должен проработать не менее 20–30 минут для подтверждения стабильной работы.

Сколько времени занимает замена

Этап	Время
Диагностика, замер сопротивления обмоток	30–45 минут
Доступ к наружному блока (с балкона)	15 минут
Снятие корпуса и крыльчатки	30 минут
Замена двигателя	30–45 минут
Сборка корпуса	30 минут
Тестовый запуск, проверка	30 минут
Итого	2,5–4 часа

Актуальные цены в Москве (2026)

Замена двигателя вентилятора наружного блока

Услуга	Стоимость
Диагностика с выездом (при отказе от ремонта)	1 500 – 3 000 ₽
Диагностика (при выполнении ремонта)	бесплатно / включено
Замена двигателя вентилятора наружного блока (работа)	2 500 – 5 000 ₽
AC-двигатель вентилятора наружного блока Haier Pearl (запчасть)	3 000 – 7 000 ₽
Итого: работа + запчасть	5 500 – 12 000 ₽

Замена пускового конденсатора (при необходимости)

Услуга	Стоимость
Замена пускового конденсатора (работа)	1 000 – 2 000 ₽
Пусковой конденсатор (запчасть)	500 – 1 500 ₽
Итого: работа + запчасть	1 500 – 3 500 ₽

Ремонт платы управления (при необходимости)

Услуга	Стоимость
Диагностика платы	1 500 – 3 000 ₽
Ремонт платы (замена реле вентилятора)	3 000 – 8 000 ₽
Замена платы управления (новая)	6 000 – 15 000 ₽

Дополнительные работы

Услуга	Стоимость
Чистка наружного блока (мойка высокого давления)	2 500 – 5 000 ₽
Чистка внутреннего блока с разбором	2 500 – 5 000 ₽
Замена крыльчатки вентилятора (при повреждении)	1 500 – 3 000 ₽ + крыльчатка
Антибактериальная обработка + дезинфекция	1 000 – 2 500 ₽
Проверка давления фреона R32	1 500 – 3 000 ₽
Дозаправка фреоном R32 (при необходимости)	2 500 – 5 500 ₽
Замена воздушных фильтров	500 – 1 500 ₽

Высотные работы (при необходимости)

Услуга	Стоимость
Промышленный альпинизм	3 000 – 8 000 ₽
Автовышка / тур	5 000 – 12 000 ₽
Работа с балкона (до 1,8 м от парапета)	бесплатно

Сервисное обслуживание (ТО)

Услуга	Стоимость
Комплексное ТО Haier Pearl (чистка обоих блоков + диагностика)	4 000 – 7 000 ₽
Глубокая чистка с разбором блока + дезинфекция	5 500 – 9 000 ₽

Выезд

Услуга	Стоимость
Выезд по Москве (в пределах МКАД)	бесплатно / 500 ₽
Выезд в район Коньково (ЮЗАО)	бесплатно
Выезд за МКАД	1 000 – 2 500 ₽

Коды ошибок Haier Pearl On-Off

Код	Описание	Возможная причина
E0	Не отводится конденсат	Засор дренажа, неисправность помпы
E1	Ошибка датчика температуры в помещении	Обрыв или КЗ датчика
E2	Ошибка датчика температуры теплообменника	Обрыв или КЗ
E4	Ошибка EEPROM платы внутреннего блока	Сбой памяти, замена платы
E7	Ошибка связи между наружным и внутренним блоком	Обрыв межблочного кабеля, неисправность платы
E8	Перегрузка / неисправность двигателя вентилятора	Износ подшипников, обрыв обмотки, неисправность конденсатора, реле платы
E14	Неисправность мотора вентилятора внутреннего блока	Обрыв проводки, обрыв обмотки, неисправность платы
F0	Ошибка датчика температуры	Обрыв или КЗ
F1	Ошибка датчика теплообменника внутреннего блока	Обрыв или КЗ
F2	Ошибка датчика теплообменника наружного блока	Обрыв или КЗ
F3	Ошибка наружного термодатчика	Обрыв или КЗ
F4	Ошибка датчика подачи воздуха	Обрыв или КЗ
FF	Проверка подключения к сети	Отсутствие питания

Можно ли продлить жизнь двигателя вентилятора

AC-двигатель вентилятора наружного блока — узел с ограниченным ресурсом, зависящим от условий эксплуатации:

Фактор	Влияние на мотор	Как продлить ресурс
Чистота теплообменника	Забитый пухом конденсатор — мотор работает с перегрузкой, перегревается	Чистка наружного блока мойкой раз в год
Чистота крыльчатки	Грязь на лопастях — дисбаланс, вибрация, износ подшипников	Чистка крыльчатки при ТО
Защита от влаги	Дождь, снег в клеммную коробку — коррозия, КЗ	Проверка герметичности клеммной коробки
Скачки питания	Перенапряжение — пробой изоляции обмоток	Реле напряжения, стабилизатор
Качество монтажа	Вибрация блока из-за слабых кронштейнов — износ подшипников	Проверка крепления при ТО
Температурные циклы	Расширение и сжатие — старение изоляции обмоток	Неизбежно, замена при выработке ресурса

При регулярном ТО (раз в год) ресурс AC-двигателя Haier Pearl — 5–8 лет. Без обслуживания — 3–5 лет.

Что можно делать самостоятельно

чистка воздушных фильтров — раз в 2 недели: открыть переднюю панель, извлечь фильтры, промыть или пропылесосить, высушить, установить обратно;
чистка передней панели — протереть мягкой тканью, смоченной водой;
замена батареек в пульте — AAA, LR03;
проверка вращения вентилятора наружного блока — при работающем кондиционере визуально убедиться, что вентилятор вращается равномерно, без биения;
проверка шума наружного блока — при появлении посторонних звуков (гул, треск, скрежет) вызвать мастера.

Самостоятельно нельзя: разбирать наружный блок, снимать крыльчатку, отсоединять мотор, вскрывать фреоновый контур, заправлять фреон, ремонтировать плату, работать на высоте без страховки.

Подготовка к зиме и межсезонью

Перед длительным простоем:

в ясный день включить режим вентиляции на 2–3 часа для просушки испарителя;
выключить автомат 10 А в электрощите;
очистить воздушные фильтры и установить на место;
извлечь батарейки из пульта ДУ;
осмотреть наружный блок — нет ли льда, снега, наледи на кронштейнах;
проверить кронштейны — за 8–9 лет возможен износ, при необходимости — замена.

Перед запуском в сезоне (весна):

включить автомат в электрощите;
вставить батарейки в пульт;
запустить в режиме охлаждения на 30–40 минут;
проверить разницу температур — 8–12 °C;
проверить работу вентилятора наружного блока — равномерное вращение без шума;
при отклонениях — вызвать мастера для планового ТО и чистки наружного блока.

Замена или ремонт: что выгоднее

Ситуация	Решение	Стоимость
Ошибка E8, износ подшипников	Замена мотора	5 500–12 000 ₽
Ошибка E8, неисправен конденсатор	Замена конденсатора	1 500–3 500 ₽
Ошибка E8 + неисправность платы	Замена мотора + ремонт платы	9 000–20 000 ₽
Кондиционеру более 10 лет, несколько поломок	Замена кондиционера	от 25 000 ₽ (новый + монтаж)
Ремонт превышает 50% стоимости нового кондиционера	Замена кондиционера	экономически целесообразно

При стоимости нового кондиционера Haier Pearl On-Off 07 — 20 000–30 000 ₽, замена мотора (5 500–12 000 ₽) — оправданный ремонт. Если же требуется одновременно замена мотора и ремонт платы (9 000–20 000 ₽) — стоит рассмотреть замену кондиционера, особенно если ему более 8–10 лет.

Заказать замену двигателя вентилятора в Москве

Компания «МонтажМастер» выполняет ремонт и замену двигателей вентилятора наружных блоков кондиционеров Haier в Москве, в том числе по адресу ул. Бутлерова, 13 (район Коньково, ЮЗАО).

Что мы предлагаем:

диагностику ошибки E8 и других кодов ошибок Haier;
электрическую диагностику AC-двигателя (замер обмоток, проверка конденсатора);
диагностику платы управления и реле вентилятора;
замену двигателя вентилятора наружного блока (оригинал или совместимый аналог);
замену пусковых конденсаторов;
ремонт и замену плат управления Haier;
чистку наружного блока мойкой высокого давления;
чистку внутреннего блока с разбором — теплообменник, крыльчатка, дренаж;
антибактериальную обработку и дезинфекцию;
проверку давления фреона R32 и дозаправку при необходимости;
высотные работы с промышленным альпинистом и автовышкой;
замену фильтров;
гарантию на работы — 1 год;
гарантию на запчасти — по гарантии производителя.

Выезд по Юго-Западному административному округу и всей Москве. Опыт работы с неинверторными сплит-системами Haier серии Pearl On-Off, с AC-двигателями вентилятора, хладагентом R32, компрессорами Rechi и антикоррозийным покрытием Blue Fin.

Свяжитесь с нами:

Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
E-mail:info@vent-master.ru
