Замена конденсатора CBB 65 на 45 мкф в кондиционере LG

Замена конденсатора в кондиционере LG

Конденсатор — один из ключевых элементов электрической схемы кондиционера. В неинверторных сплит-системах LG пусковой и рабочий конденсатор обеспечивают запуск и стабильную работу компрессора и вентилятора наружного блока. В инверторных моделях LG электролитические конденсаторы на инверторной плате сглаживают пульсации постоянного тока в цепи силовых транзисторов. Выход конденсатора из строя — одна из самых частых причин отказа кондиционера, особенно после 4–5 лет эксплуатации.

Наша компания «МонтажМастер» выполняет диагностику и замену конденсаторов в кондиционерах LG всех серий — от бытовых настенных сплит-систем S4, S07, S09, S12 до дизайнерской серии ART COOL Gallery/Post и полупромышленных систем — в Москве и Московской области.

Для чего нужен конденсатор в кондиционере

В неинверторных сплит-системах LG используются два типа конденсаторов:

Пусковой конденсатор компрессора. Подключается последовательно с пусковой обмоткой компрессора. Создаёт сдвиг фаз, обеспечивая вращающий момент для запуска ротора. После запуска остаётся в цепи как рабочий элемент, поддерживая стабильность работы. Используется металлобумажный конденсатор типа CBB65 — цилиндрический алюминиевый корпус с клеммами, заполненный компаундом. Ёмкость — от 25 до 50 мкФ в зависимости от мощности компрессора, рабочее напряжение — 450 В AC.

Рабочий конденсатор вентилятора. Подключается к обмотке двигателя вентилятора наружного блока. Обеспечивает запуск и вращение вентилятора на нужной скорости. Используется конденсатор типа CBB61 — прямоугольный пластиковый корпус. Ёмкость — от 1,5 до 6 мкФ, рабочее напряжение — 450 В AC.

В инверторных сплит-системах LG роль пускового элемента выполняет инверторная плата — она плавно подаёт ток на обмотки компрессора. Электролитические конденсаторы на плате (ёмкостью от 200 до 1000 мкФ, напряжение 400–450 В DC) сглаживают пульсации напряжения на шине постоянного тока после выпрямителя.

Признаки неисправности конденсатора

Пусковой конденсатор компрессора

• Компрессор гудит, но не запускается — классический симптом потери ёмкости. Гудение слышно из наружного блока, компрессор нагревается, срабатывает тепловая защита. Через несколько минут гудение прекращается — компрессор отключился по перегреву.
• Кондиционер не охлаждает — компрессор не запускается, вентиляторы работают. На дисплее внутреннего блока может появляться код ошибки.
• Компрессор запускается с задержкой или после нескольких попыток — ёмкость конденсатора на грани минимально допустимой.
• Наружный блок вибрирует при попытке запуска — компрессор пытается провернуться, но не получает достаточного момента.
• Корпус конденсатора вздут, деформирован, видны подтёки — визуальные признаки выхода из строя. Вздутый конденсатор требует немедленной замены.
• Конденсатор горячий на ощупь — перегрев из-за внутренних утечек или потери ёмкости.

Рабочий конденсатор вентилятора

• Вентилятор наружного блока не вращается или вращается медленно — конденсатор потерял ёмкость, двигатель не получает достаточного сдвига фаз.
• Вентилятор гудит, но не стартует — можно «подтолкнуть» лопасти рукой (при обесточенном блоке!), и вентилятор начнёт вращаться — явный признак неисправного конденсатора.
• Наружный блок перегревается, кондиционер отключается по защите — вентилятор не обеспечивает отвод тепла от конденсатора.

Электролитические конденсаторы на инверторной плате

• Коды ошибок CH53, CH54 на дисплее — ошибка инверторного модуля, перегрузка по току или напряжению.
• Кондиционер не запускается вообще — пробой электролитического конденсатора, короткое замыкание на шине постоянного тока.
• Вздутые верхние крышки электролитических конденсаторов — визуальный признак деградации. На сервисных крышках конденсаторов есть насечки — при превышении давления внутри они деформируются.
• Сбои при запуске компрессора — инвертор не может обеспечить стабильное напряжение из-за пульсаций на шине DC.

Причины выхода конденсаторов из строя

• Естественное старение — высыхание электролита в электролитических конденсаторах, деградация металлобумажной плёнки в CBB65/CBB61. Срок службы пусковых конденсаторов — 5–7 лет, электролитических — 7–10 лет.
• Перегрев — работа при температуре выше 40 °C внутри наружного блока ускоряет деградацию. Загрязнённый теплообменник повышает температуру внутри блока.
• Просадки напряжения — низкое напряжение сети (ниже 200 В) заставляет компрессор потреблять больший пусковой ток, конденсатор перегружается.
• Пусковой ток — каждый запуск компрессора нагружает пусковой конденсатор импульсом тока. Неинверторная модель может включаться 20–30 раз в час при пиковой нагрузке.
• Влажность — попадание влаги внутрь корпуса конденсатора через нарушение уплотнения.
• Некачественные запчасти — использование неоригинальных конденсаторов с меньшим запасом по напряжению и току.

Диагностика конденсатора

Визуальный осмотр

Перед диагностикой кондиционер обесточивается. Мастер снимает корпус наружного блока и осматривает конденсаторы:

• Вздутый, деформированный корпус — конденсатор неисправен, замена обязательна.
• Подтёки компаунда или масла — нарушение герметичности.
• Оплавленные клеммы — перегрев контактных соединений.
• Трещины на корпусе — механическое повреждение или термическое расширение.

Замер ёмкости мультиметром

Мастер измеряет фактическую ёмкость конденсатора мультиметром с функцией измерения ёмкости или специализированным RLC-метром. Сравнивает с номинальной ёмкостью, указанной на корпусе:

• Допустимое отклонение — ±5% от номинала для новых конденсаторов.
• Падение ёмкости на 10–15% — конденсатор требует замены, даже если компрессор пока запускается. При дальнейшем падении запуск прекратится.
• Падение ёмкости более 20% — обязательная немедленная замена.
• Ёмкость не измеряется (обрыв) — внутренний обрыв, замена.

Проверка сопротивления изоляции

Мегаомметром проверяется сопротивление между обкладками конденсатора. Сопротивление должно быть не менее 100 МОм. Низкое сопротивление — внутренний пробой, конденсатор «пробит» — создаёт короткое замыкание при подключении.

Проверка тока утечки

Для электролитических конденсаторов на инверторной плате проверяется ток утечки. Превышение номинала — конденсатор деградировал, требует замены.

Подбор конденсатора для замены

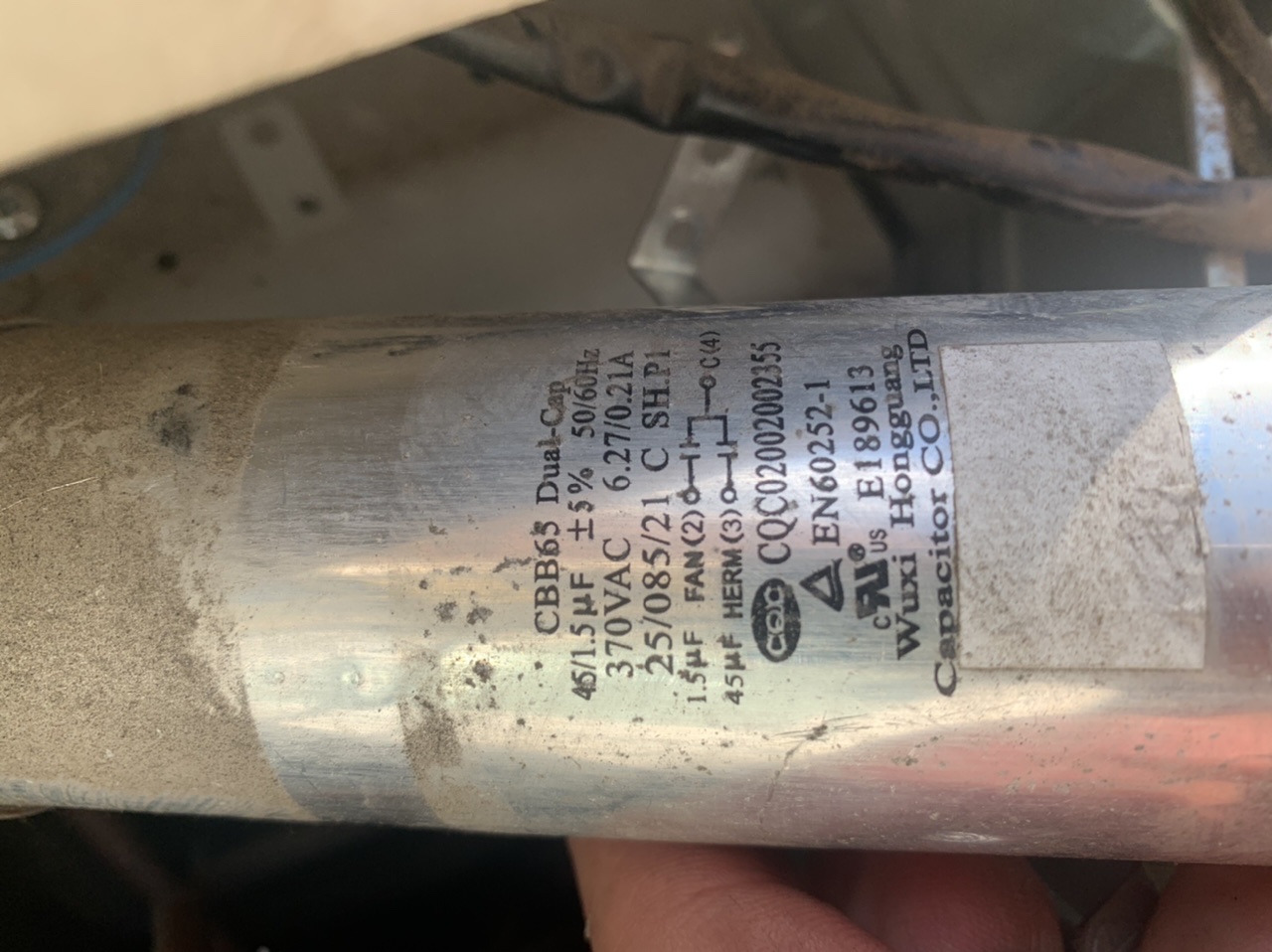

Пусковой конденсатор компрессора (CBB65)

Правило подбора: ёмкость должна точно соответствовать номиналу. Установка конденсатора большей ёмкости «для надёжности» — частая ошибка. Избыточная ёмкость повышает пусковой ток, перегружает обмотки компрессора и сокращает срок его службы. Меньшая ёмкость — недостаточный пусковой момент, компрессор не запускается.

Типичные номиналы для кондиционеров LG:

Рабочий конденсатор вентилятора (CBB61)

Типичные номиналы для вентиляторов LG: 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 / 5,0 мкФ.

Электролитические конденсаторы инверторной платы

Подбираются строго по схеме платы: ёмкость, напряжение, температурный класс (105 °C), размер и расположение выводов. Используются только оригинальные или equivalent-конденсаторы от проверенных производителей (Rubycon, Nichicon, Nippon Chemi-Con).

Процесс замены конденсатора

1. Диагностика и подтверждение неисправности

Мастер выезжает на адрес, проводит диагностику:

• Проверка symptoms — гудит ли компрессор, запускается ли вентилятор.
• Визуальный осмотр конденсаторов в наружном блоке.
• Замер ёмкости мультиметром.
• Проверка сопротивления изоляции.
• Проверка напряжения сети — если напряжение низкое, причина может быть не в конденсаторе, а в сети.

2. Подбор нового конденсатора

Ёмкость и тип подбираются по номиналу старого конденсатора и шильдику компрессора. Конденсатор должен иметь рабочее напряжение не ниже 450 В AC — это гарантирует надёжность при просадках и скачках напряжения.

3. Отключение питания

Кондиционер обесточивается автоматом в электрощите. Мастер проверяет отсутствие напряжения на клеммах наружного блока. Конденсатор может сохранять заряд — перед касанием клемм он разряжается через резистор 20 кОм.

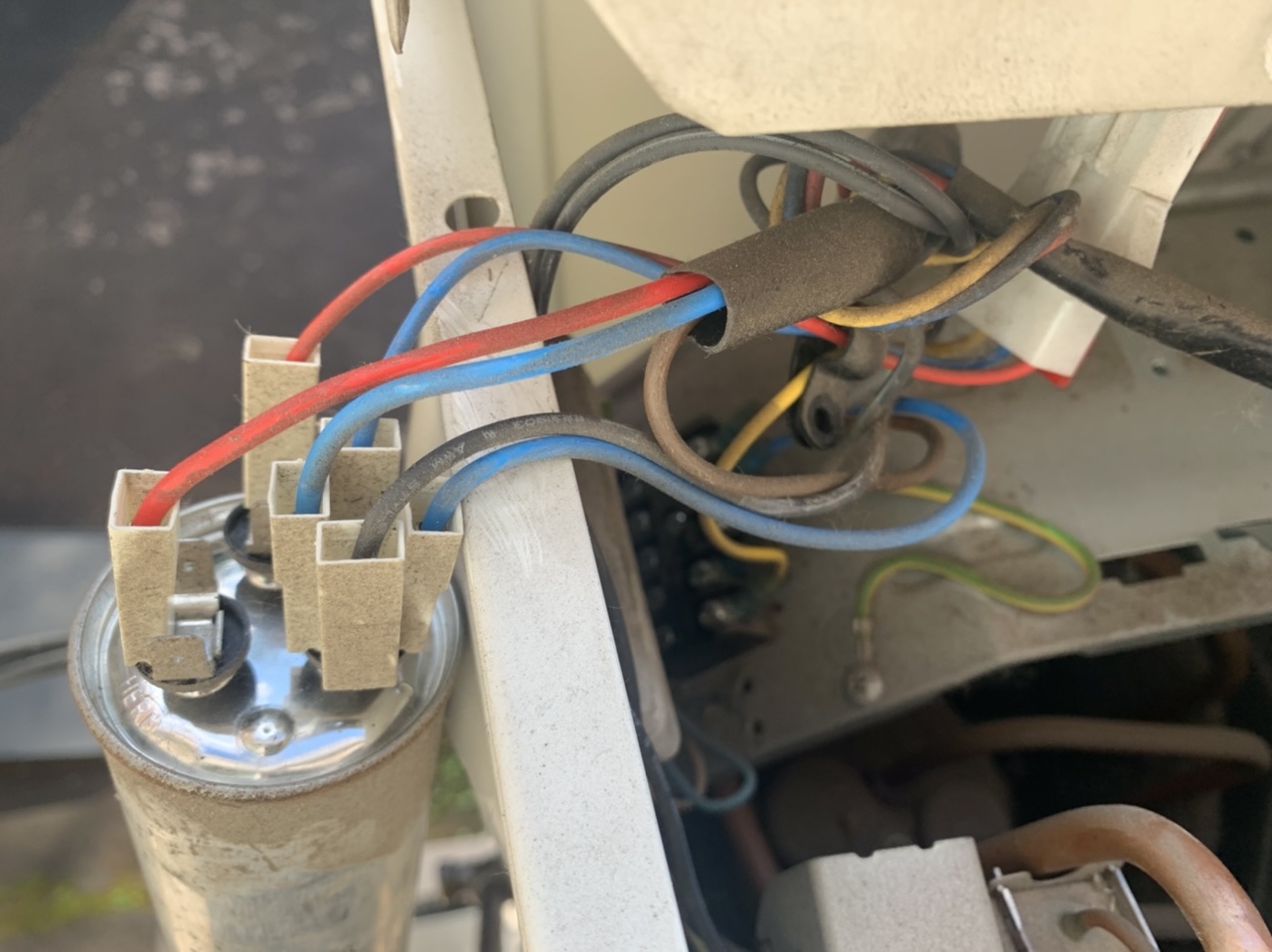

4. Демонтаж старого конденсатора

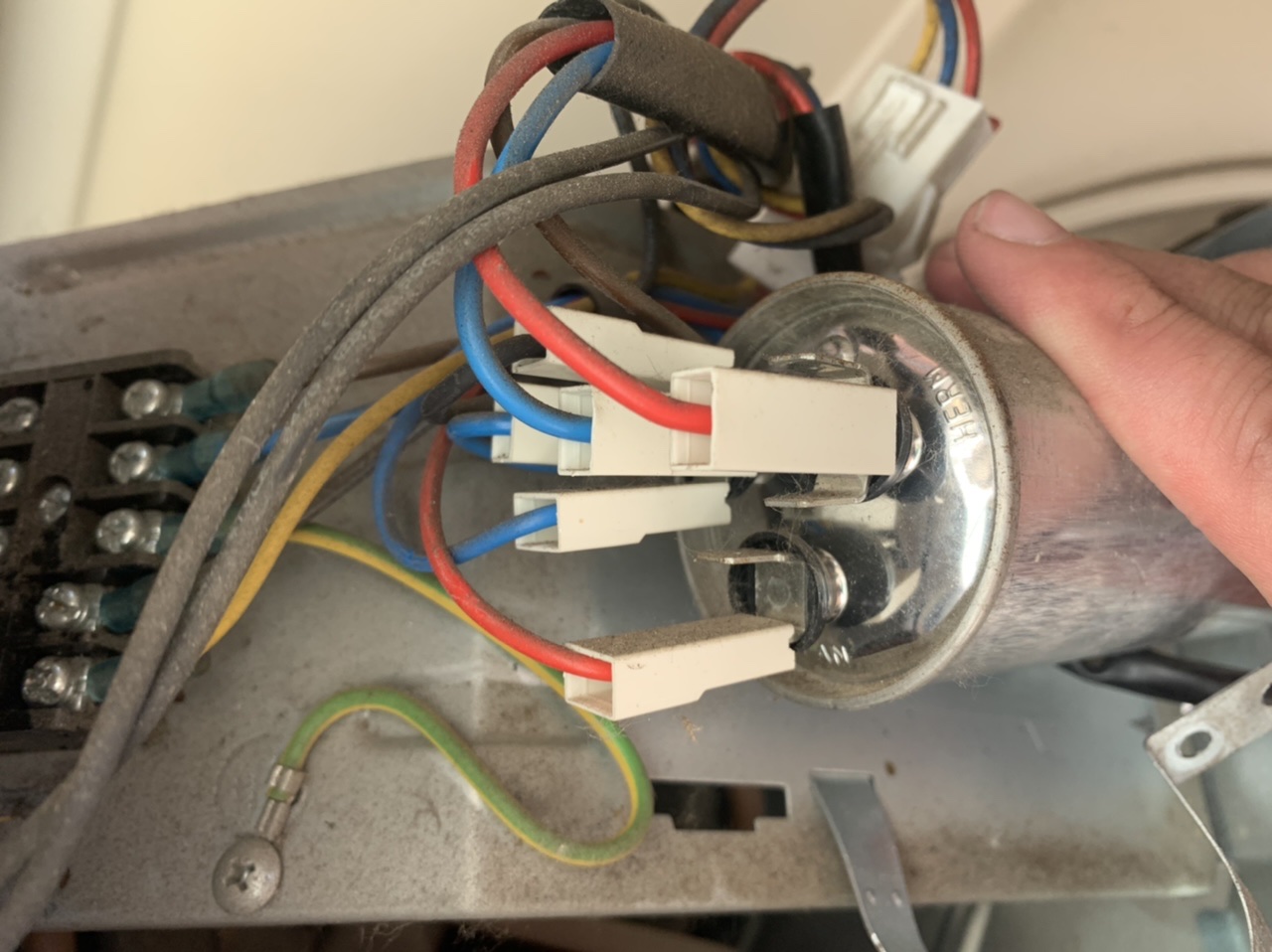

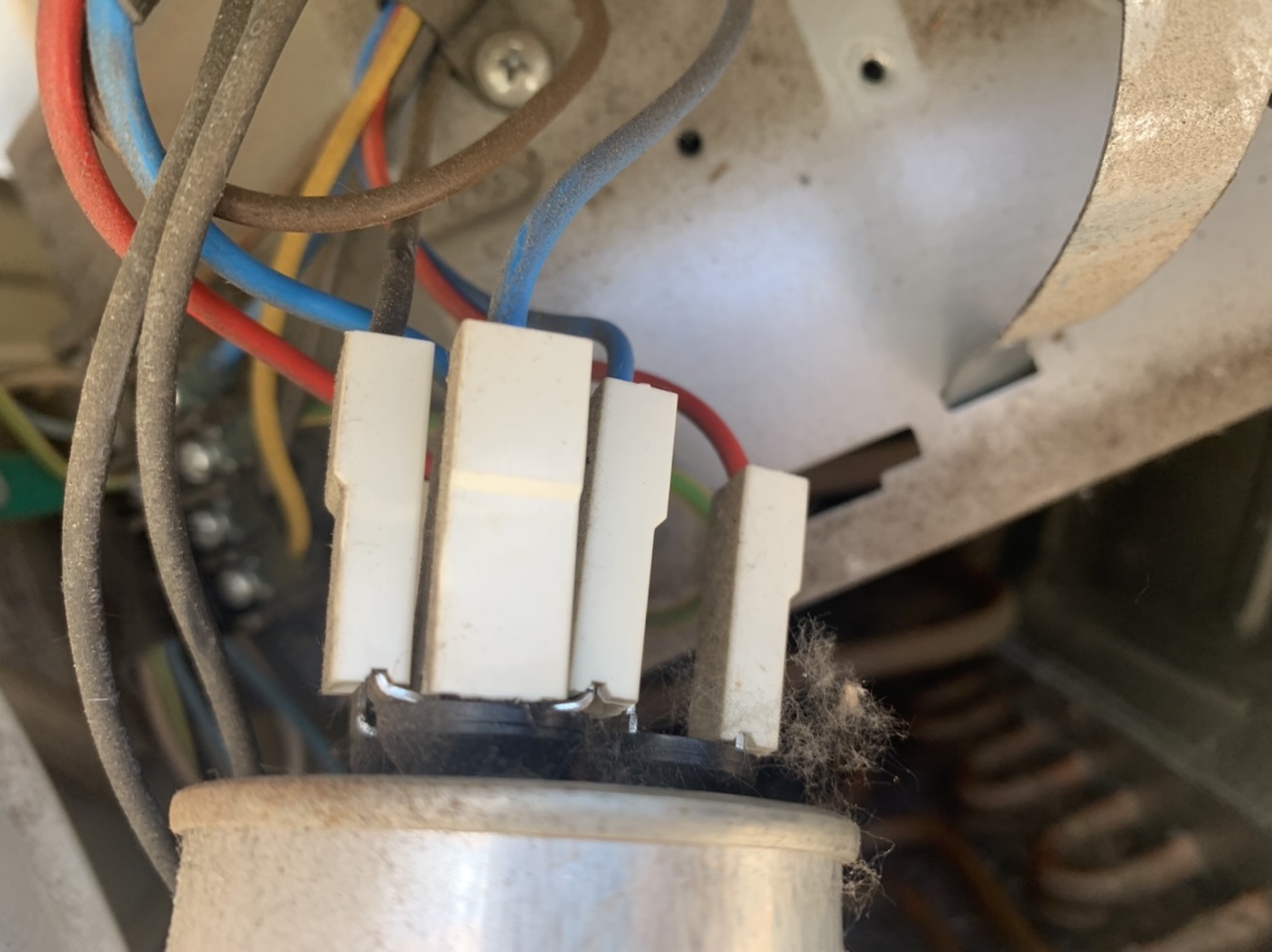

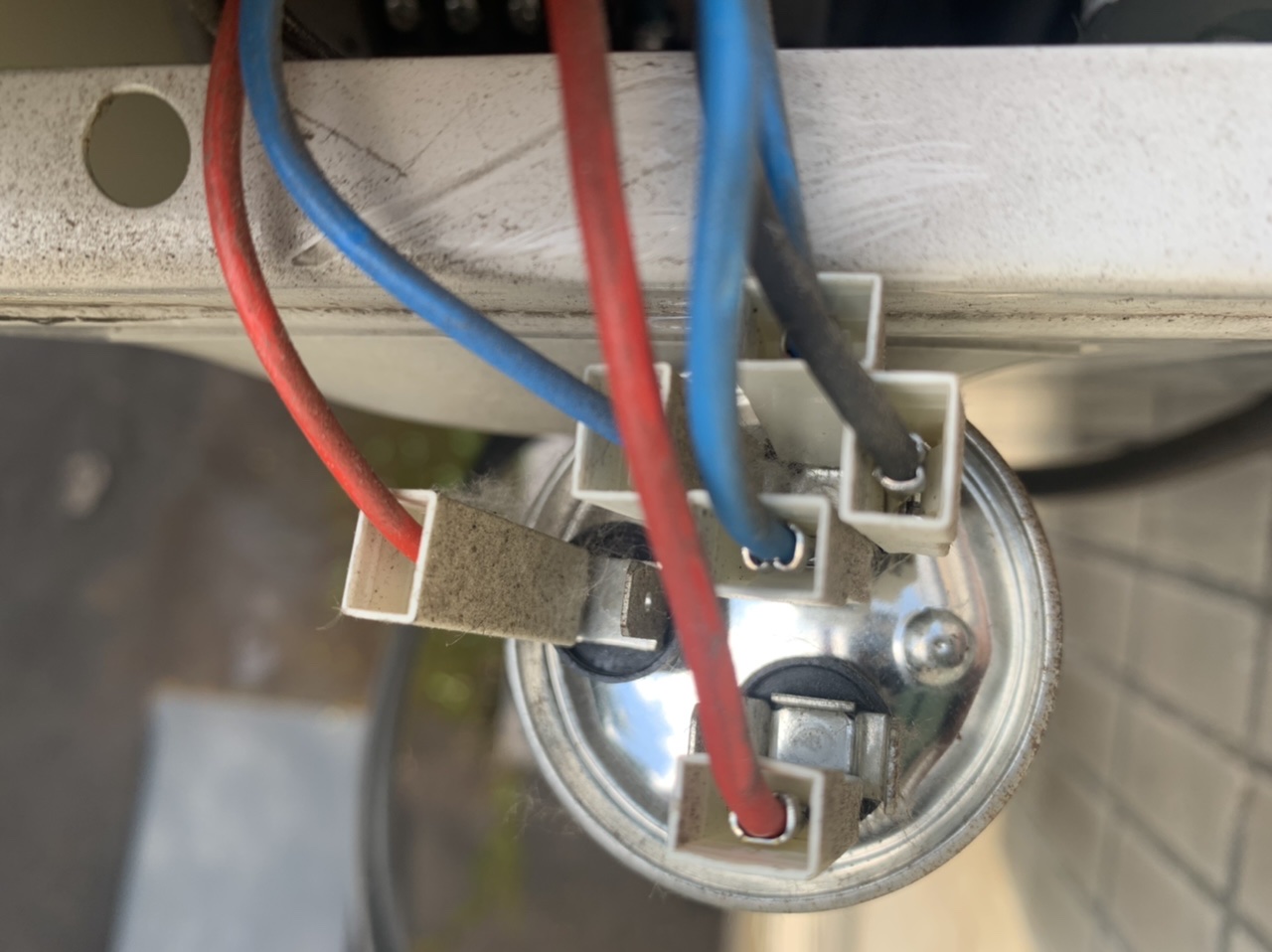

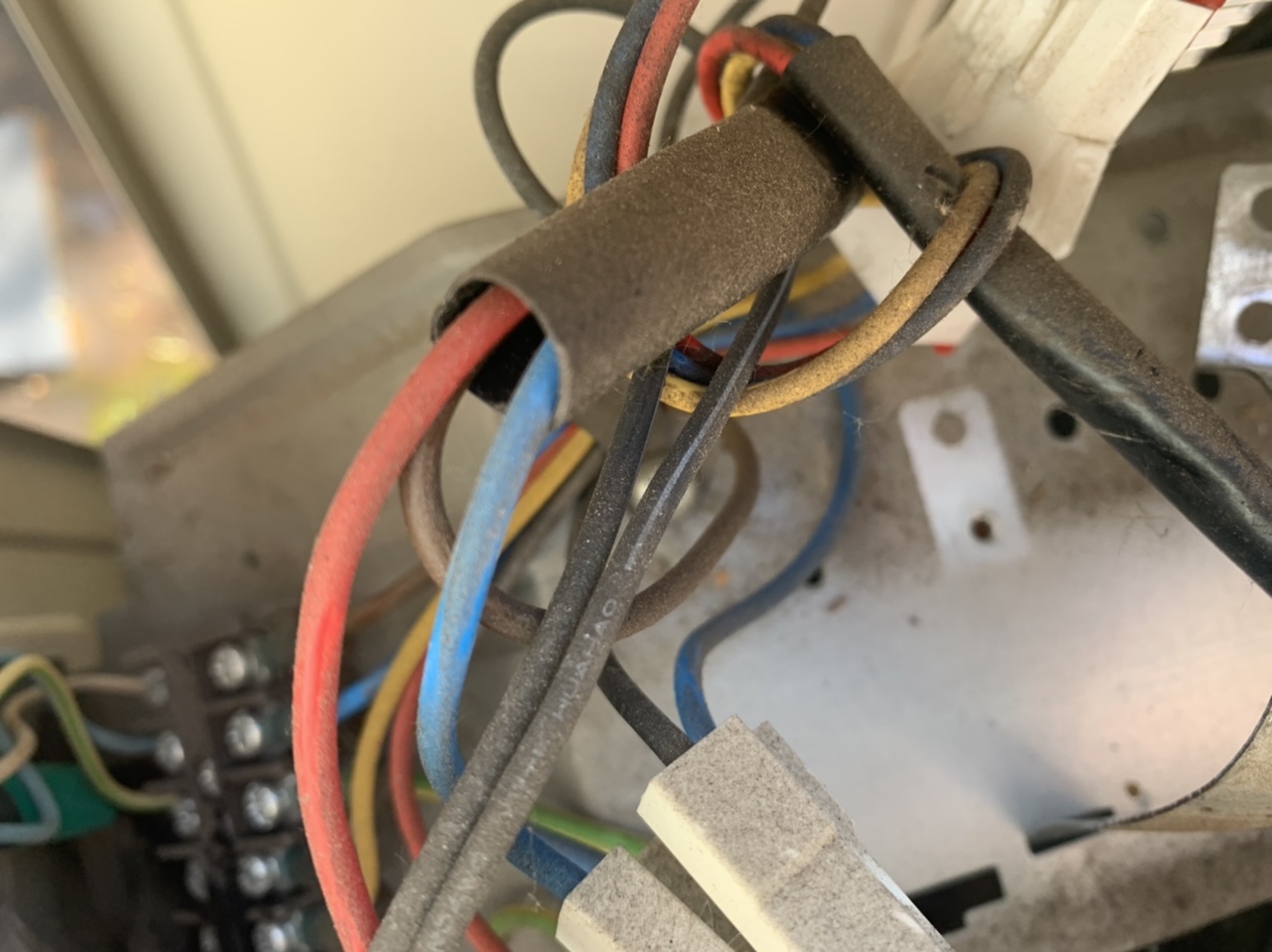

• Отсоединяются провода от клемм — запоминается или фотографируется схема подключения.
• Откручиваются крепёжные хомуты или винты.
• Конденсатор извлекается из наружного блока.

5. Установка нового конденсатора

• Новый конденсатор устанавливается на место старого.
• Крепится хомутами или винтами.
• Провода подключаются к клеммам в соответствии со схемой.
• Проверяется надёжность контактных соединений — слабый контакт вызывает перегрев клемм и повторный выход из строя.

6. Проверка работы

• Питание включается.
• Кондиционер запускается в режиме охлаждения.
• Мастер слушает запуск компрессора — должен запуститься без гудения и задержки.
• Замеряется пусковой ток токоизмерительными клещами — сравнивается с номиналом.
• Проверяется работа вентилятора — скорость, отсутствие вибрации.
• Замеряется температура на входе и выходе внутреннего блока — разница 8–12 °C.

Особенности замены конденсаторов в инверторных моделях LG

В инверторных сплит-системах LG (ART COOL Gallery, ART COOL Post, стандартные инверторные серии) пусковой конденсатор компрессора отсутствует — компрессор запускается инверторной платой. Однако на плате устанавливаются:

• Сглаживающие электролитические конденсаторы — на шине постоянного тока после выпрямителя. Ёмкость — от 200 до 1000 мкФ, напряжение 400–450 В DC.
• DC-линк конденсатор — большой электролитический конденсатор, сглаживающий пульсации при работе инвертора.

Замена электролитических конденсаторов на инверторной плате — сложная процедура, требующая:

• Снятия платы с наружного блока.
• Пайки новых конденсаторов с соблюдением полярности.
• Использования паяльной станции с контролем температуры — перегрев платы разрушает медные дорожки.
• Проверки платы после сборки — осциллографом или прибором проверки инверторных модулей.

Самостоятельная пайка инверторной платы не рекомендуется — цена ошибки составляет стоимость платы (от 15 000 ₽ и выше).

Стоимость замены конденсатора в кондиционере LG

Цены по московскому рынку на сентябрь 2026 года:

При замене конденсатора рекомендуется также провести обслуживание наружного блока — мойку теплообменника и проверку давления фреона. Загрязнённый теплообменник вызывает перегрев, который ускоряет деградацию конденсатора. Комплекс: замена конденсатора + мойка наружного блока + проверка фреона — от 6 500 ₽ + запчасти.

Срок службы конденсатора и профилактика

Профилактические меры:

• Ежегодное обслуживание — мойка наружного блока снижает температуру внутри корпуса, продлевает срок службы конденсаторов.
• Проверка ёмкости при ТО — замер ёмкости мультиметром занимает 2 минуты, но позволяет выявить деградацию до отказа.
• Стабилизация напряжения — при частых просадках сети установка стабилизатора напряжения снижает нагрузку на конденсаторы и компрессор.
• Замена до отказа — при падении ёмкости на 15% конденсатор заменяется, не дожидаясь полного выхода из строя. Отказ конденсатора может привести к перегреву компрессора и дорогостоящему ремонту.

Почему замену конденсатора должны выполнять специалисты

• Безопасность — работа в наружном блоке связана с высоким напряжением. Конденсатор сохраняет заряд даже после отключения питания. Без разрядки через резистор — удар током.
• Правильный подбор — ёмкость должна точно соответствовать номиналу. Ошибка в подборе — повторный выход из строя или перегрузка компрессора.
• Качество запчастей — на рынке много подделок под известными брендами. Мы используем только оригинальные или сертифицированные конденсаторы от проверенных поставщиков.
• Качество монтажа — надёжность контактных соединений, правильное крепление, защита от вибрации.
• Диагностика причины — выход конденсатора часто следствие другой проблемы: перегрев из-за грязного теплообменника, просадки напряжения, износ компрессора. Без устранения причины новый конденсатор выйдет из строя повторно.
• Проверка после ремонта — замер пускового тока, проверка работы во всех режимах, контроль температуры.
