Замена крыльчатки вентилятора внутреннего блока сплит-системы Haier Tibio HSU-07HT103/R2 — Москва

Крыльчатка — тот узел внутреннего блока, о котором владельцы не думают ровно до тех пор, пока не слышат, как он ломается: треск, дребезг, нарастающий гул и внезапно «похудевший» поток воздуха из блока. Аппарат при этом продолжает работать — и кажется, что «наверное, само пройдёт». Не пройдёт: треснувшая тангенциальная крыльчатка разрушается дальше, а её дисбаланс бьёт по подшипникам двигателя. В этом проекте специалисты компании «МонтажМастер» выполнили замену крыльчатки вентилятора внутреннего блока сплит-системы Haier Tibio HSU-07HT103/R2. Кейс показателен вдвойне: модель давно снята с производства, но ремонт её — самая дешёвая из возможных историй, если запчасть найдена правильно.

О модели Haier Tibio HSU-07HT103/R2

HSU-07HT103/R2 (внутренний блок) / HSU-07HUN103/R2 (наружный) — «семёрка» серии Tibio: классическая неинверторная (on/off) настенная сплит-система. Мощность охлаждения — 2,1 кВт (7 000 BTU), обогрева — 2,1 кВт; рекомендуемая площадь — до 20 м². Класс энергоэффективности A, питание 220 В. Компрессор — классический однофазный, система работает циклами «вкл/выкл». Серия собрана в Китае и выпускалась во второй половине 2010-х — на момент кейса система давно снята с производства.

Цифры для владельца: уровень шума внутреннего блока — до 34 дБ(А) — показатель скромный по нынешним меркам, но для своего времени нормальный; заметный плюс серии — равномерный поток без «порывов» на низкой скорости. Пульт — YR-HD с русифицированными клавишами и дисплеем на корпусе.

Функциональный набор Tibio — на удивление полный для классики: антибактериальный фильтр «3 в 1» — антиаллергенный, антивирусный и антибактериальный одновременно, с дезактивацией пылевых клещей, пыльцы и бактерий; фотокаталитический фильтр — окисляет органику и убирает запахи от сигаретного дыма до химических испарений; режим самоочистки теплообменника — просушивает испаритель после выключения; Intelligent Air Flow — комфортная коррекция воздушного потока; скрытый дисплей, режим комфортного сна, антикоррозийное покрытие теплообменника Blue Fin, автоматический режим. Wi-Fi — опциональный модуль Wi-Fi SMART, у подавляющего большинства экземпляров его нет. Гарантия — 24–36 месяцев в зависимости от продавца. Розница на момент продаж — 23 300–25 800 ₽.

Отдельная деталь, важная для этого кейса: серия HT103/R2 — «народная» платформа Haier, на которой выпускалась целая линейка типоразмеров и родственников (HT03, HLT03, HTL103, HTM04, HEC-07HTD103 и другие). Унификация внутри семейства — подарок для сервисной истории: узлы внутреннего блока, включая вентилятор, взаимозаменяемы в пределах линейки.

Анатомия поломки: тангенциальный вентилятор внутреннего блока

Внутренний блок любого настенного сплита разгоняет воздух тангенциальная крыльчатка (вентилятор поперечного потока) — длинный цилиндр с лопастями по окружности, который проходит вдоль всего испарителя. У «семёрки» Haier это деталь длиной порядка 505 мм при диаметре 95 мм, с посадкой на вал двигателя 8 мм — пластик, работающий годами на высоких оборотах.

Отказы крыльчатки типичны и хорошо изучены:

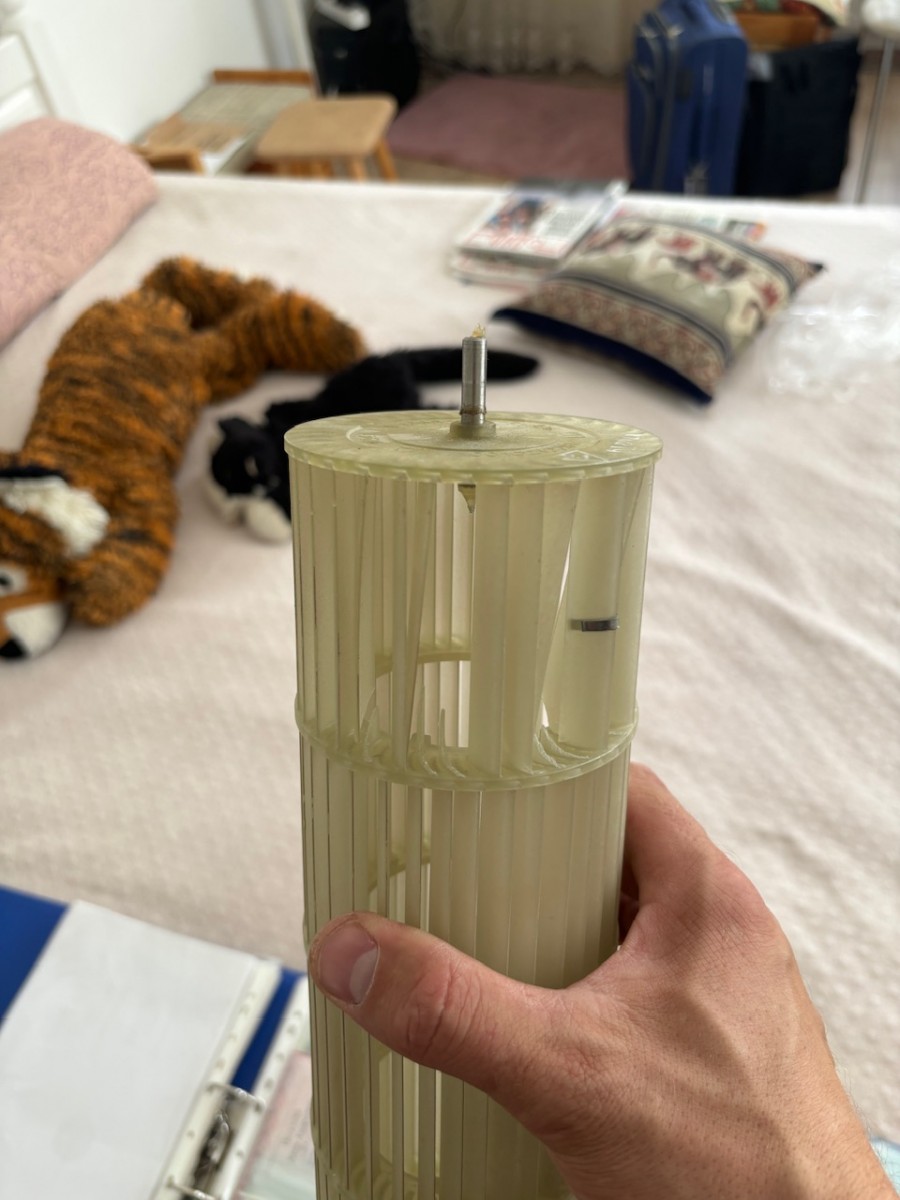

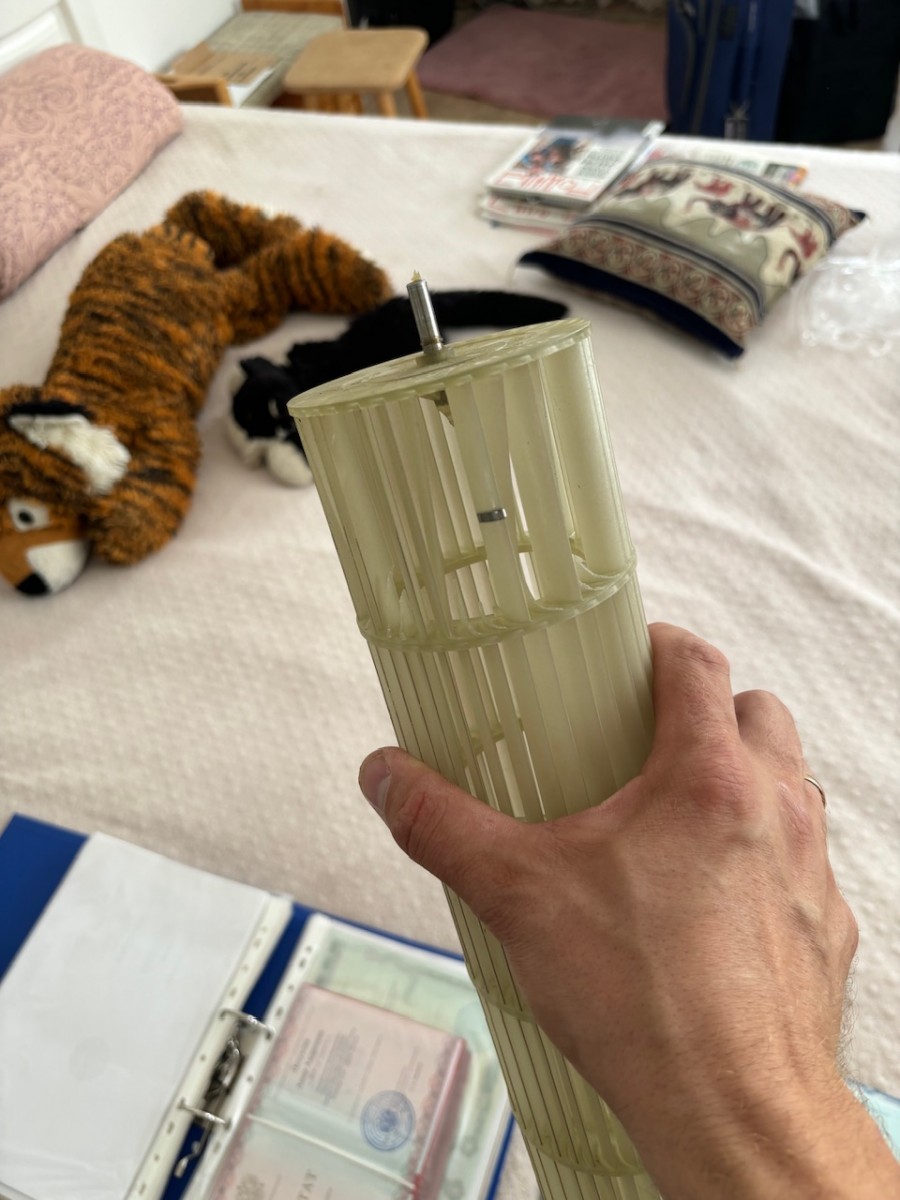

  • трещина лопасти или втулки. Самый частый сценарий на возрастных системах: микротрещина в пластике растёт от усталости и вибрации, крыльчатка теряет баланс — отсюда шум, трение о стенки корпуса и, в итоге, заклинивание;
  • проскальзывание на валу. Если треснула посадочная втулка, крыльчатка «бесплатно проворачивается» на валу двигателя: слышно жужжание, поток воздуха слабый или нулевой, а двигатель вращается впустую;
  • грязевой дисбаланс. Липкая пыль налипает на лопасти неравномерно, и разбалансированная крыльчатка со временем ломает то, что было целым. Это же — главный профилактический аргумент за мойку внутреннего блока, а не только фильтров;
  • ледяная пробка. При работе в мороз и недозаправке на лопастях намерзает наледь — при оттаивании она может повредить пластик.

Симптомы, по которым владелец узнаёт о проблеме: новый шум (треск, шелест, дребезг), вибрация корпуса, ослабевший поток, остановка крыльчатки при работающей системе. Каждый пункт требует проверки — но на системах старше 7–8 лет с шумом «механического» характера крыльчатка — первый кандидат.

Подбор запчасти: почему для этой модели он простой

Haier HT103/R2 — приятный случай для владельца старой системы. Оригинальная крыльчатка внутреннего блока для семейства продаётся под артикулами AAA6J3E6Q00 и AAA6J4E6Q00 с кодом замен A0010212281; в партиях встречаются и родственные индексы (AAA6J3E6R00 — та же деталь для HSU-07HTL103/R2 с идентичными габаритами). Геометрия стандартная для «семёрки» линейки: длина ~505 мм, диаметр ~95 мм, посадка на вал 8 мм (диаметр вала двигателя — 6 мм, высота вала — 20 мм), материал — пластик. Цена на запчастных площадках — от 880 до 2 400 ₽: на порядок дешевле любого нового кондиционера и даже дешевле многих «сервисных» операций.

Профессиональный нюанс подбора: «похожая крыльчатка» не равна «подходящей». Критичны длина (крыльчатка должна перекрывать весь испаритель), посадочный диаметр и направление лопастей — реверсивная деталь перегонит воздух в обратную сторону и «убьёт» испаритель. Поэтому подбор ведётся по артикулу и коду замен, а не «на глаз по фото» — либо мастер снимает старую деталь и сверяет геометрию по месту.

Как проходила замена

Регламент выезда «диагностика → подбор → замена → тест»:

  1. Опрос и диагностика. Жалоба — треск и дребезг при работе на любой скорости, поток «ослаб». Система эксплуатировалась много лет, регулярно не обслуживалась. Проверка: крыльчатка вращается с сопротивлением, слышен скрип посадки — механическая поломка подтверждена. Электрика и контур вне подозрений — система охлаждает в норме, ток в паспорте.

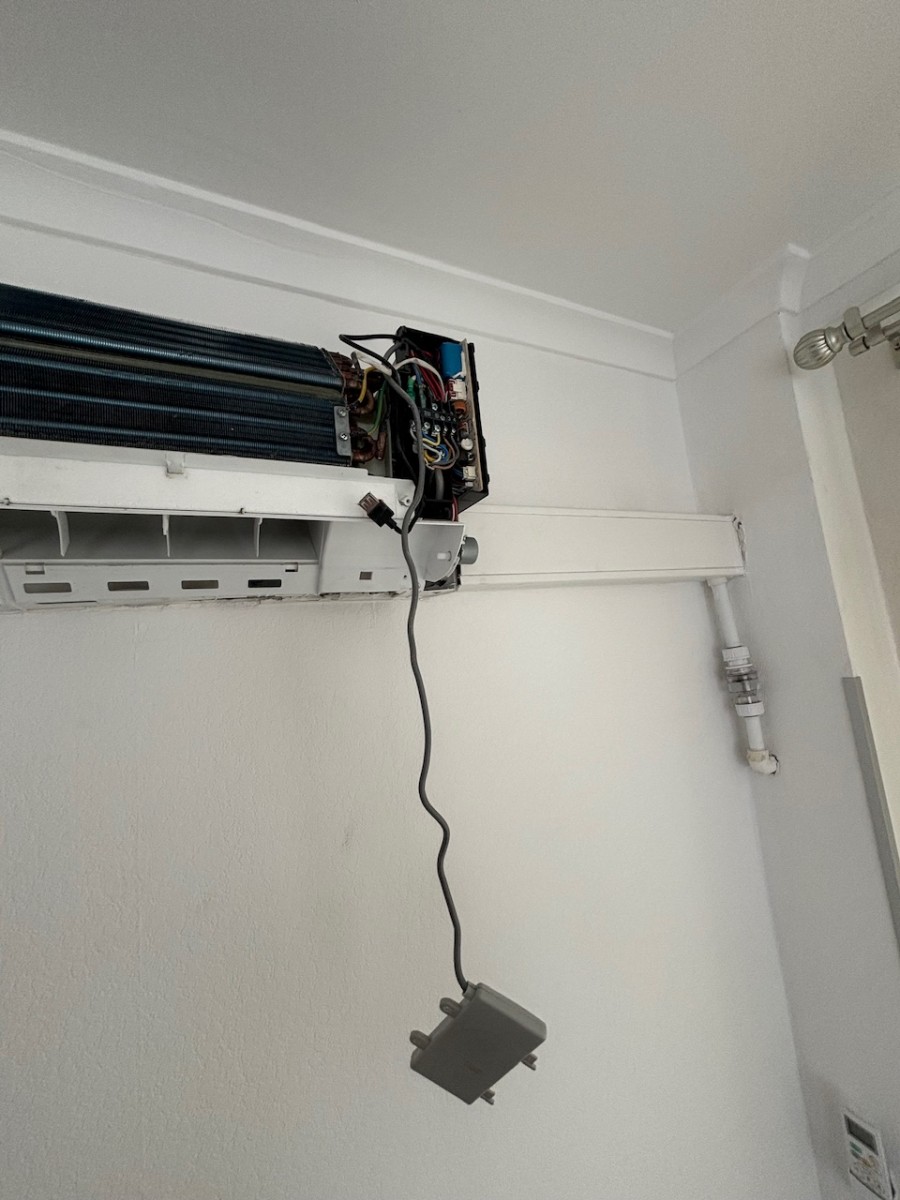

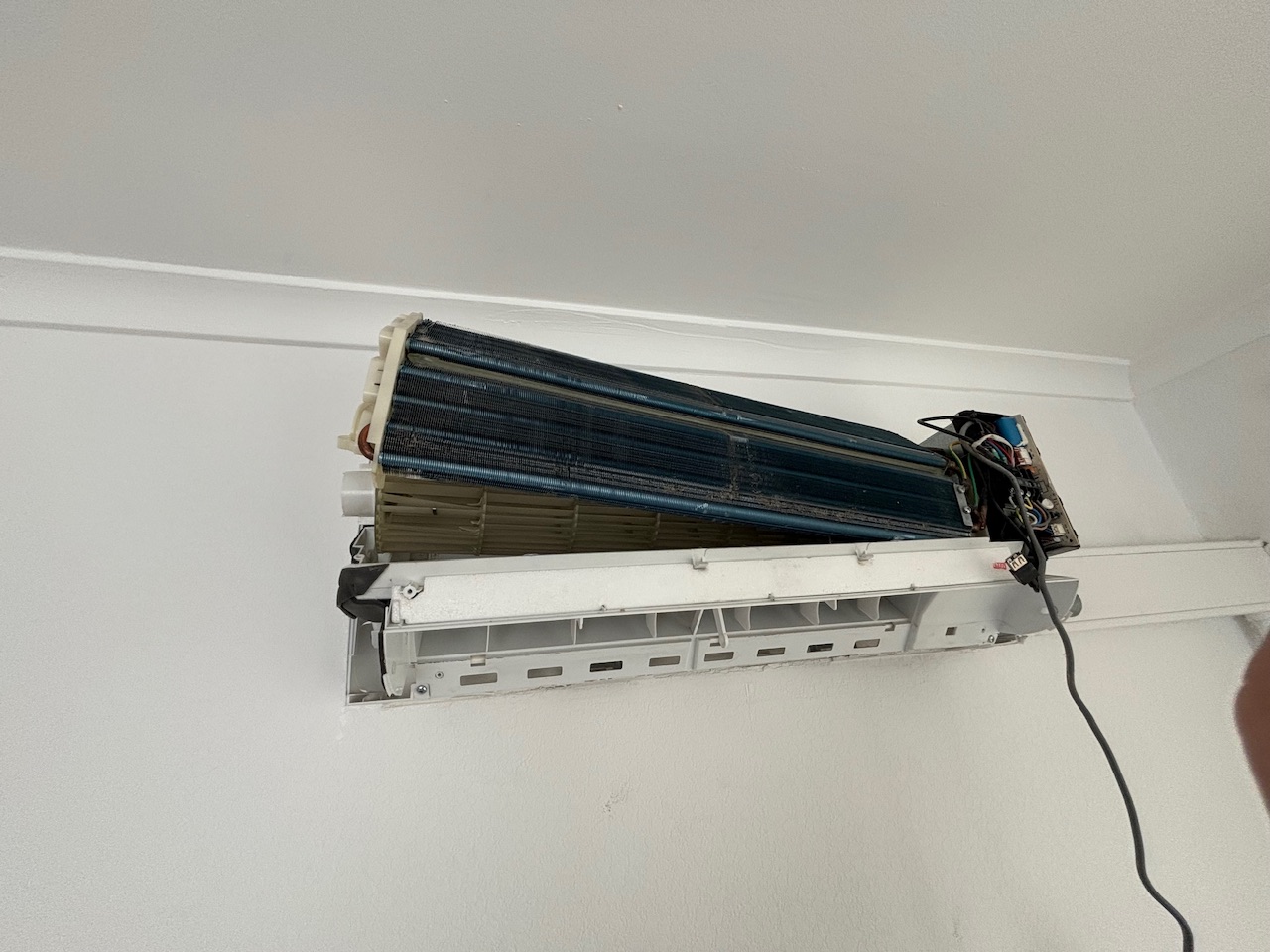

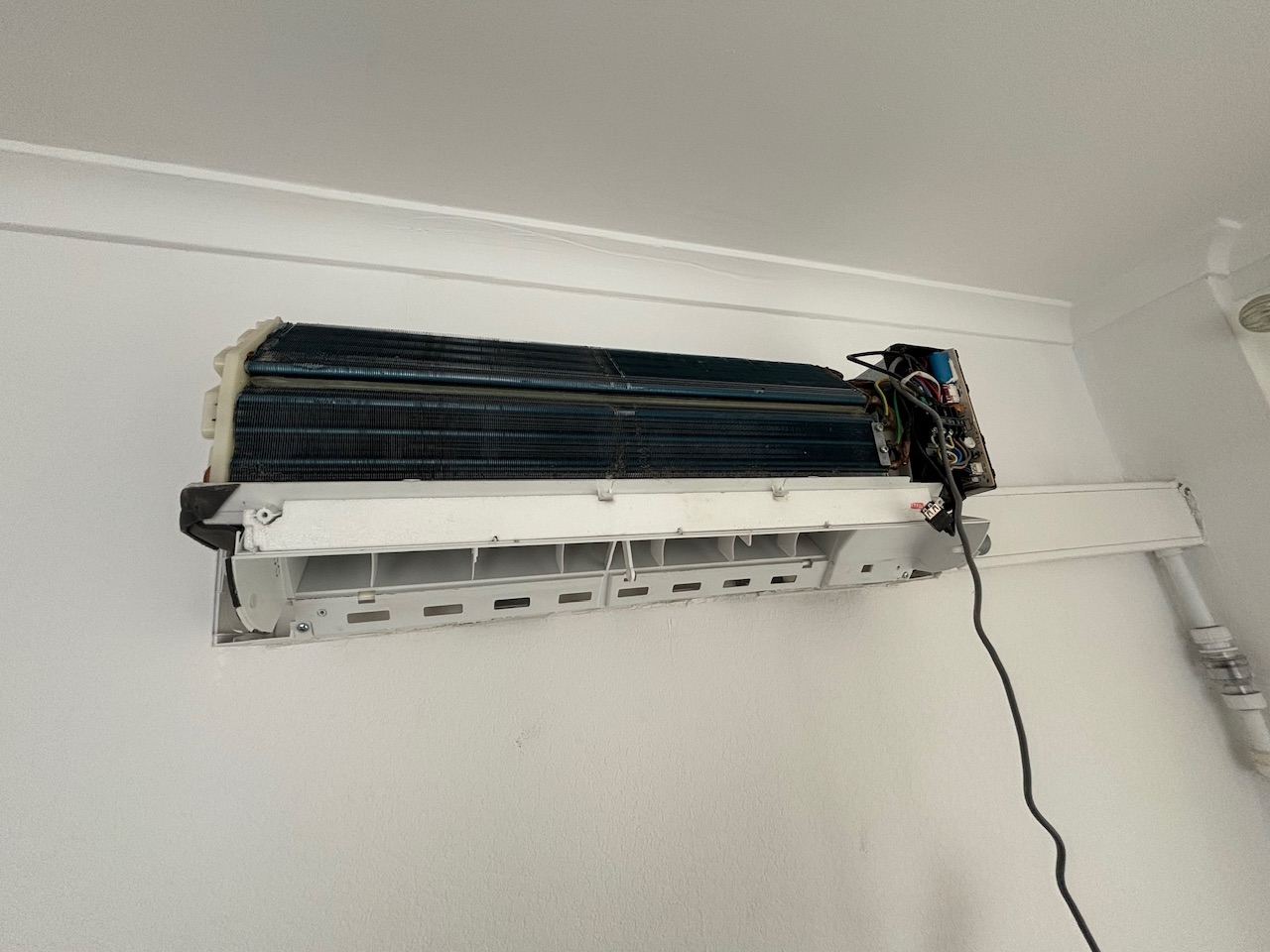

  2. Разборка внутреннего блока. Снята передняя панель, отсоединены дренажный поддон и электрика. Патрубки и вальцовки не тронуты — контур не вскрывался, и его целостность сохранена полностью.
  3. Снятие старой крыльчатки. Деталь снята с вала двигателя с демонтажом крепёжной гайки (у платформы Haier она с левой резьбой — типовая ловушка «приложил усилие в неправильную сторону»). Вал двигателя осмотрен после многолетней работы с биением: следы износа минимальны, эллипсности нет — двигатель можно сохранить, что и стало главным решением кейса.

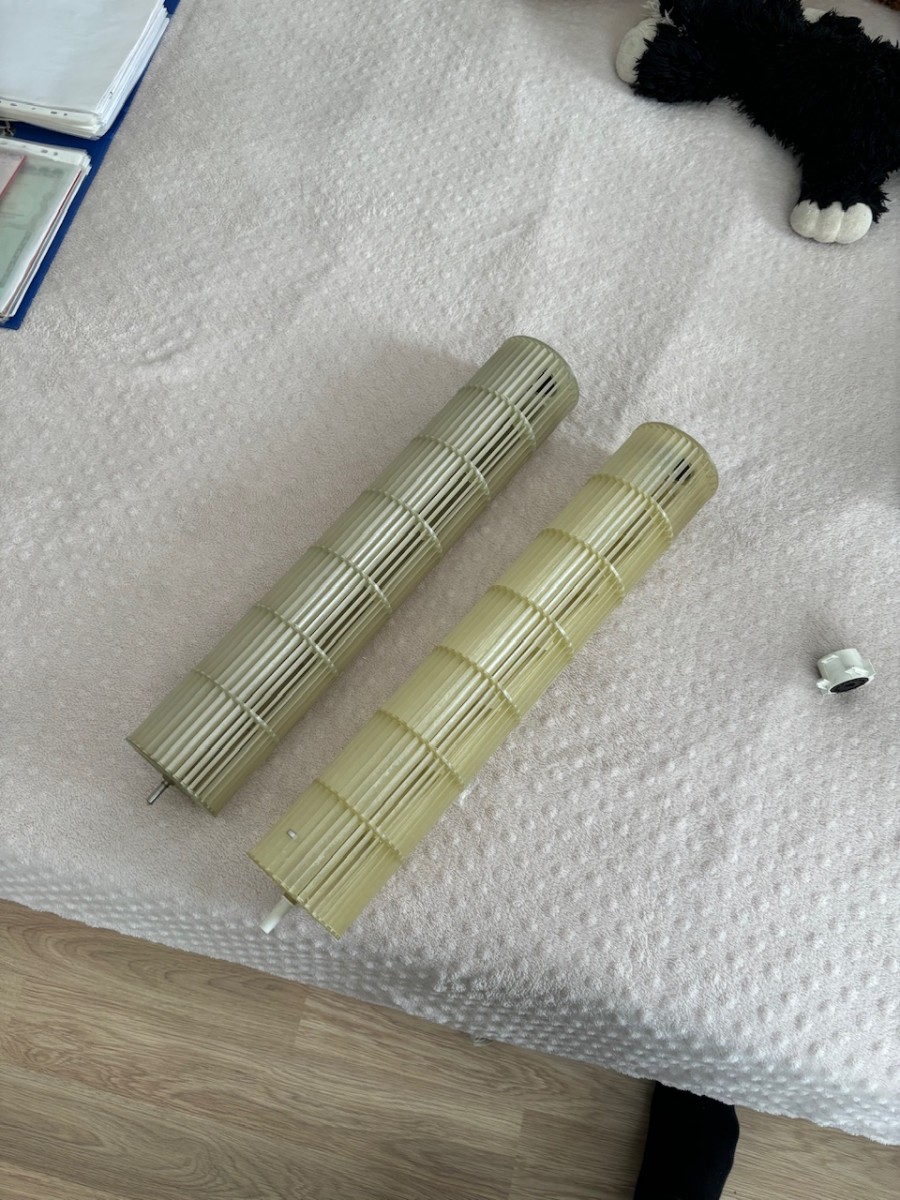

  4. Подбор и установка новой крыльчатки. Установлена оригинальная деталь по артикулу: посадка контролирована до упора, крепёж затянут, вращение от руки — свободное, без касаний корпуса и испарителя.
  5. Мойка по ходу. Раз узел уже вскрыт: испаритель и дренажный поддон промыты, накопленная на лопастях пыль с новой крыльчатки снята — иначе через месяц она создаст новый дисбаланс.

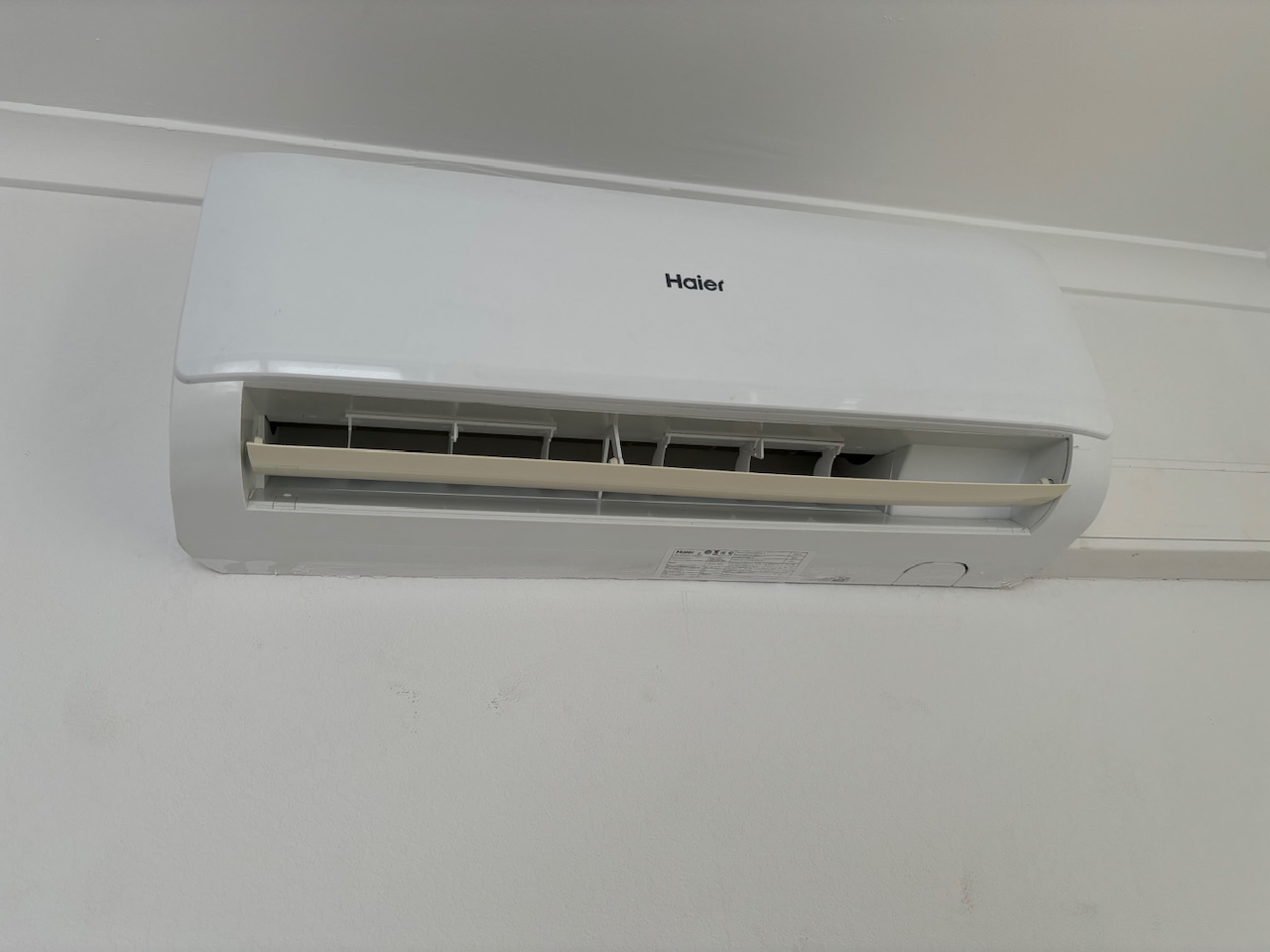

  6. Сборка и тестовый запуск. Блок собран, проверен на всех трёх скоростях: шум исчез, поток вернулся к паспортному, вибраций нет, дренаж пролит.

Работа заняла около 1,5–2 часов — включая ожидание, пока мастер сверял артикул. Система вернулась в строй в день обращения, контур не вскрыт — ни грамма хладагента не потрачено.

Почему ремонт здесь был правильнее замены

Для владельца система на 2,1 кВт «умерла» бы «от крыльчатки» — но аппарат этого класса стоит как раз в диапазоне «ремонт или замена». Здесь выбор определился просто:

  • компрессор жив. Главная ценность любого кондиционера — компрессор, и при его исправности аппарат возрастной, но здоровый по контуру стоит ремонта;
  • запчасть доступна и дешёва. Унификация линейки Haier дала оригинальную деталь за сотни рублей — редкая роскошь для снятых с производства серий;
  • двигатель не пострадал. Своевременное обращение: шум начался недавно, вал не «съеден» биением. Ещё сезон на треснувшей крыльчатке — и к ней добавился бы двигатель с подшипниками, а вместе с ним и половина стоимости новой системы.

Обратная сторона: если крыльчатку ломает сам двигатель или вал с эллипсностью — расчёт меняется, и мастер сравнит смету ремонта со стоимостью новой системы прямо на выезде.

Стоимость услуг

УслугаЦена
Выезд мастера в пределах МКАД2 000 ₽
Диагностика сплит-системыот 2 000 ₽
Замена крыльчатки вентилятора внутреннего блока (работа)от 3 000 ₽
Крыльчатка внутреннего блока Haier (запчасть)по факту, от 900 ₽
Разборка и сборка внутреннего блокаот 1 500 ₽
Мойка внутреннего блока (по ходу ремонта)от 2 000 ₽
Обслуживание сплит-системы 2–7 кВт (мойка блоков, дренаж, диагностика)3 500 ₽
Замена двигателя вентилятора внутреннего блока (если потребуется)от 3 500 ₽

Пример по этому объекту: диагностика (от 2 000 ₽) + замена крыльчатки (от 3 000 ₽) + запчасть (от 900 ₽) + выезд (2 000 ₽) — порядка 7 900–8 500 ₽ за полный цикл «диагностика → замена → сборка → тест». Для сравнения: новая «семёрка» — от 23–25 тысяч рублей только за аппарат плюс монтаж — ремонт в 3 раза дешевле и вернул в строй систему с живым компрессором. Точную смету мастер называет по итогам диагностики, до начала работ.

Признаки, что «крыльчатка говорит с вами»

  • новый звук при работе: треск, шелест, дребезг, периодический «стук»;
  • вибрация корпуса и панелей, усиливающаяся на максимальной скорости;
  • поток из блока ослабел при штатной работе компрессора;
  • «жужжание» без потока воздуха — крыльчатка проскальзывает на валу;
  • системе 7+ лет и внутренний блок никогда не разбирался на мойку.

До приезда мастера не запускайте систему на полной скорости «на проверку»: каждый оборот треснувшей крыльчатки приближает заклинивание — а заклинивший вал двигателя означает уже совсем другую смету.

Другие работы «МонтажМастера»

Как заказать замену крыльчатки

«МонтажМастер» ремонтирует внутренние и наружные блоки кондиционеров по всей Москве и области — включая снятые с производства серии, для которых подбор запчастей идёт по артикулам и кодам замен. Связаться можно любым способом:

  • Телефоны: +7 (495) 644-88-40, +7 (916) 397-51-31;
  • WhatsApp: +7 (916) 397-51-31 — напишите модель кондиционера и что слышно из блока, мастер перезвонит в течение 15 минут;
  • MAX: +7 (916) 397-51-31;
  • Почта: info@vent-master.ru.

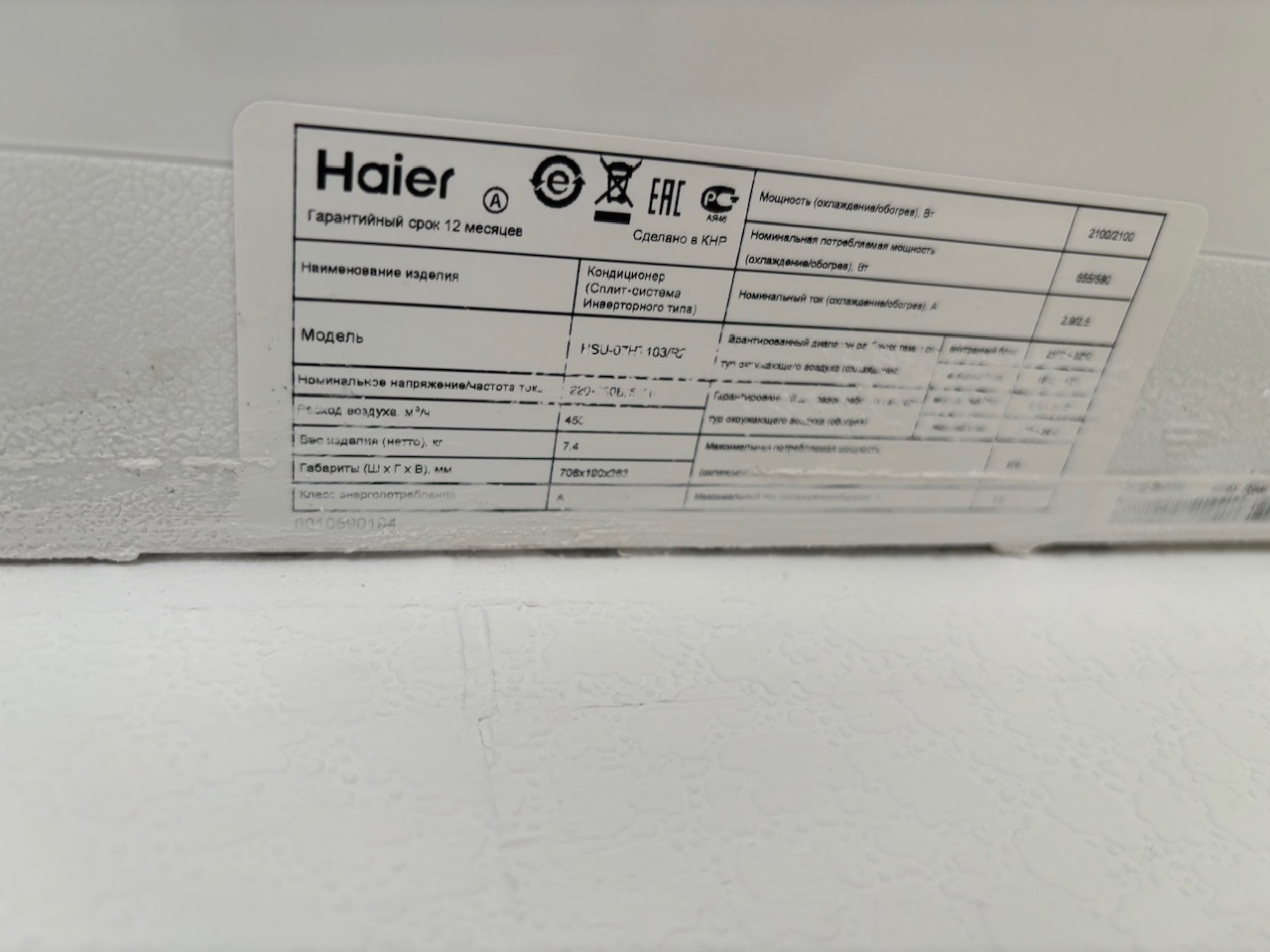

В сообщении укажите модель сплит-системы (на шильдике внутреннего блока — для подбора крыльчатки это главный пункт) и опишите звук: «трещит», «жужжит, поток слабый», «блок перестал крутить». Если система давно не обслуживалась — скажите об этом: ремонт крыльчатки часто совмещается с мойкой внутреннего блока за один выезд, и заказчику дешевле оба пункта сразу, чем два визита.
