Замена магистрали кондиционера Gree GWH09AAA-K3NNA1A
Gree GWH09AAA-K3NNA1A — настенная неинверторная сплит-система серии Bora мощностью 2,55 кВт (9000 BTU) для помещений площадью до 25–26 м². Производитель — китайский концерн Gree Electric Appliances, один из крупнейших в мире. Компрессор — ротационный on/off, хладагент — R410A, диаметр медных труб — 1/4″ и 3/8″, максимальная длина трассы — 15 м. Модель оснащена функциями Turbo, ночного режима, самодиагностики, авторестарта, системой самоочистки X-FAN, антикоррозийным покрытием теплообменника и «тёплым стартом».
Замена фреоновой магистрали — это полная замена медных труб, соединяющих внутренний и наружный блоки. Процедура требуется, когда старая трасса повреждена и ремонту не подлежит: заломы труб, множественные утечки, коррозия, несовпадение диаметров при замене кондиционера. В этом материале — разбор реального кейса замены магистрали Gree GWH09AAA-K3NNA1A с заправкой фреона R410A по массе.
Технические характеристики Gree GWH09AAA-K3NNA1A
| Параметр | Значение |
|---|---|
| Тип | настенная сплит-система, on/off |
| Серия | Bora |
| Обслуживаемая площадь | до 25–26 м² |
| Холодопроизводительность | 2,55 кВт (9000 BTU) |
| Теплопроизводительность | 2,65 кВт |
| Потребляемая мощность (охлаждение) | 0,794 кВт |
| Потребляемая мощность (обогрев) | 0,734 кВт |
| Класс энергоэффективности | A (EER 3,21, COP 3,61) |
| Хладагент | R410A |
| Уровень шума внутреннего блока | 26–40 дБ(А) (4 скорости) |
| Уровень шума наружного блока | 49 дБ(А) |
| Расход воздуха | 470 м³/ч |
| Электропитание | 220–240 В, 1 фаза, 50 Гц |
| Подключение питания | внутренний блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Максимальная длина трассы | 15 м |
| Максимальный перепад высот | 10 м |
| Диапазон температур (охлаждение) | −15…+43−15…+43 °C |
| Диапазон температур (обогрев) | −15…+24−15…+24 °C |
| Габариты внутреннего блока (Ш×В×Г) | 698×250×185 мм |
| Габариты наружного блока (Ш×В×Г) | 720×428×310 мм |
| Вес внутреннего блока | 7,5 кг |
| Вес наружного блока | 24,5 кг |
| Межблочный кабель | 4×1,5 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 16 А |
| Компрессор | ротационный (неинверторный) |
| Фильтры | предварительный, моющийся |
| Гарантия | 3 года |
| Родина бренда | Китай |
| Страна производства | Китай |
Почему потребовалась замена магистрали
Кондиционер Gree GWH09AAA-K3NNA1A поступил с жалобой: не охлаждает, на медных трубках появился иней, на дисплее мигает код ошибки. Диагностика показала множественные заломы фреоновой магистрали — медные трубки были деформированы в двух местах, через микротрещины в заломах фреон R410A полностью ушёл из контура. Ремонт вальцовкой был невозможен — потребовалась полная замена трассы.
Заломы образовались при первичном монтаже — монтажники проложили трассу без трубогиба, перегнув медные трубки вручную. Микротрещины были скрыты теплоизоляцией и декоративным коробом, фреон уходил постепенно в течение 2–3 лет. Когда уровень хладагента упал ниже критического, сработала защита компрессора.
Когда нужна замена магистрали
Замена фреоновой трассы требуется в следующих случаях:
- Заломы медных труб — нарушение циркуляции фреона, перегрев компрессора. Заломы возникают при некачественном монтаже (изгиб без трубогиба), при ремонтно-отделочных работах (строители отгибают торчащие из стены трубки), при демонтаже старого кондиционера без опыта.
- Множественные утечки фреона — микротрещины в вальцовочных соединениях, коррозия медных труб от длительной эксплуатации (10+ лет), повреждение труб при сверлении стен.
- Несовпадение диаметров — при замене кондиционера на модель другой мощности. Например, если старый кондиционер был 7000 BTU (газовая труба 3/8″), а новый — 12000 BTU (нужна газовая труба 1/2″), старую трассу использовать нельзя.
- Несовместимость хладагентов — переход с R22 на R410A. Минеральное масло от R22 несовместимо с синтетическим маслом POE для R410A и не удаляется полностью даже промывкой.
- Загрязнение трассы — попадание влаги, воздуха, продуктов износа компрессорного масла при длительной эксплуатации с разгерметизированным контуром.
- Повреждение при ремонте — перфоратором или гвоздём пробита медная труба в штробе.
Когда можно обойтись без замены
Не всегда повреждение трассы требует полной замены. В некоторых случаях достаточно локального ремонта:
| Ситуация | Решение | Стоимость |
|---|---|---|
| Залом на одном участке трубы | Вырезка повреждённого участка, пайка вставки | от 2 500–4 000 ₽ |
| Утечка по вальцовке | Перевальцовка соединения | от 1 500–3 500 ₽ |
| Пробоина от гвоздя/перфоратора | Вырезка участка, пайка муфты | от 2 500–4 500 ₽ |
| Загрязнение трассы (без заломов) | Промывка азотом | от 5 000–7 500 ₽ |
Полная замена трассы оправдана, когда повреждений несколько, трубы имеют следы коррозии или трасса эксплуатировалась более 10 лет. В этом случае ремонт экономически нецелесообразен: два-три паяных стыка плюс опрессовка и вакуумирование обойдутся близко к стоимости полной замены, но надёжность останется под вопросом.
Этапы замены магистрали
1. Демонтаж старой трассы
Кондиционер обесточен через автомат в электрощите. Остатки фреона из наружного блока перекачаны: закрыты жидкостный и газовый краны. Демонтирован декоративный пластиковый короб. Старая трасса — медные трубки в теплоизоляции — извлечена из отверстия в стене. Межблочный кабель осмотрен: изоляция в норме, жилы не окислены — кабель сохранён для повторного использования.

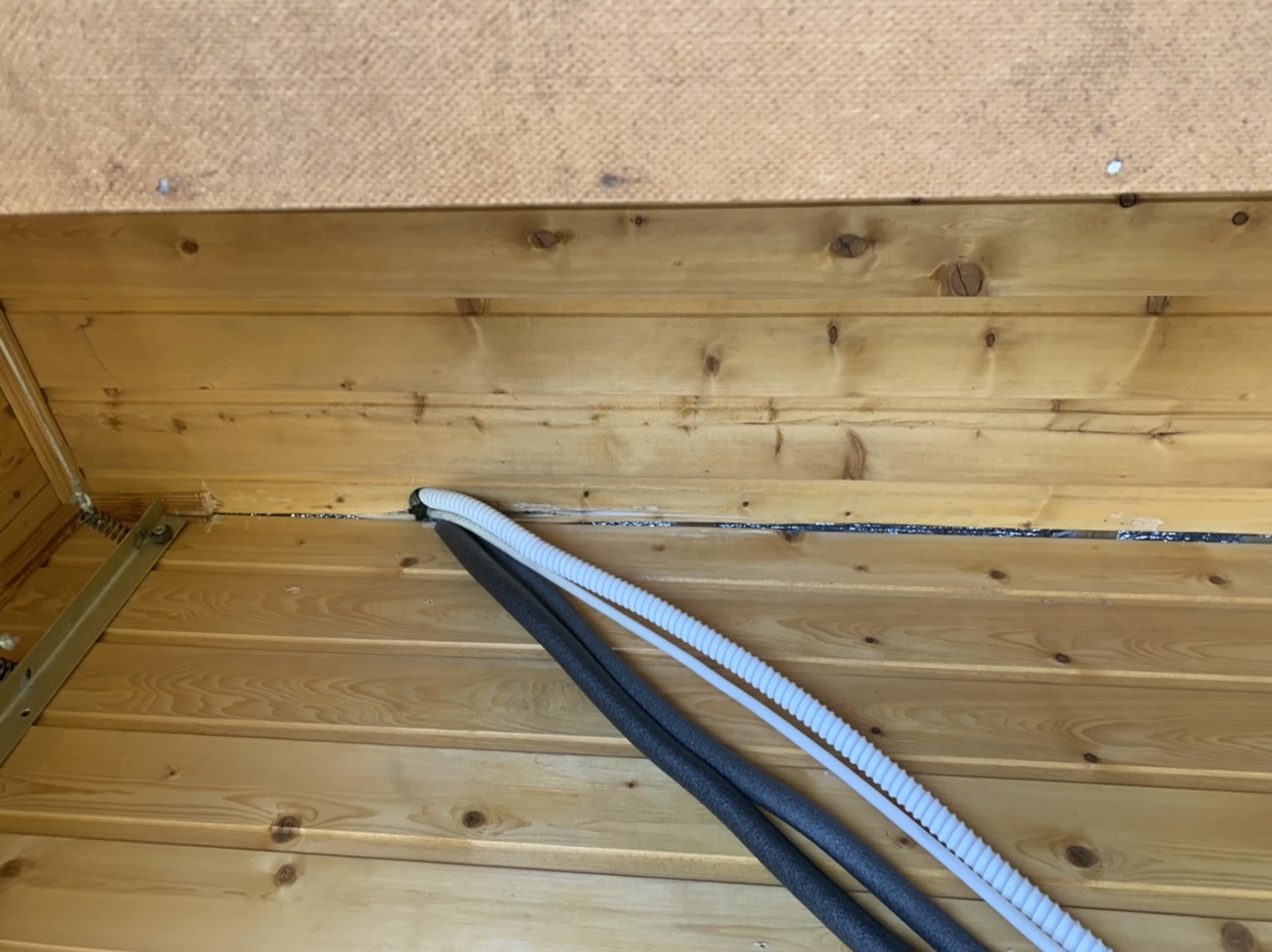

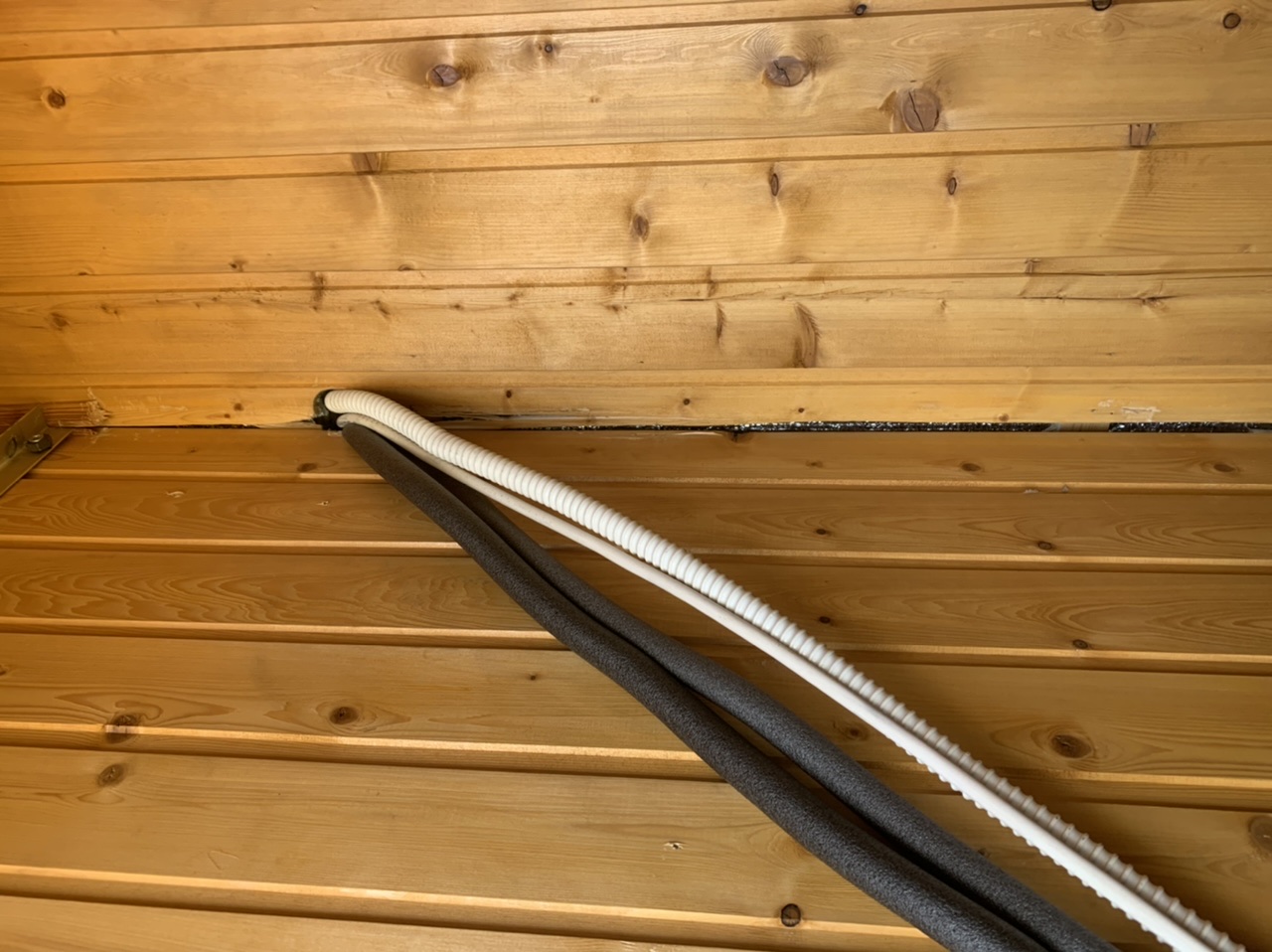

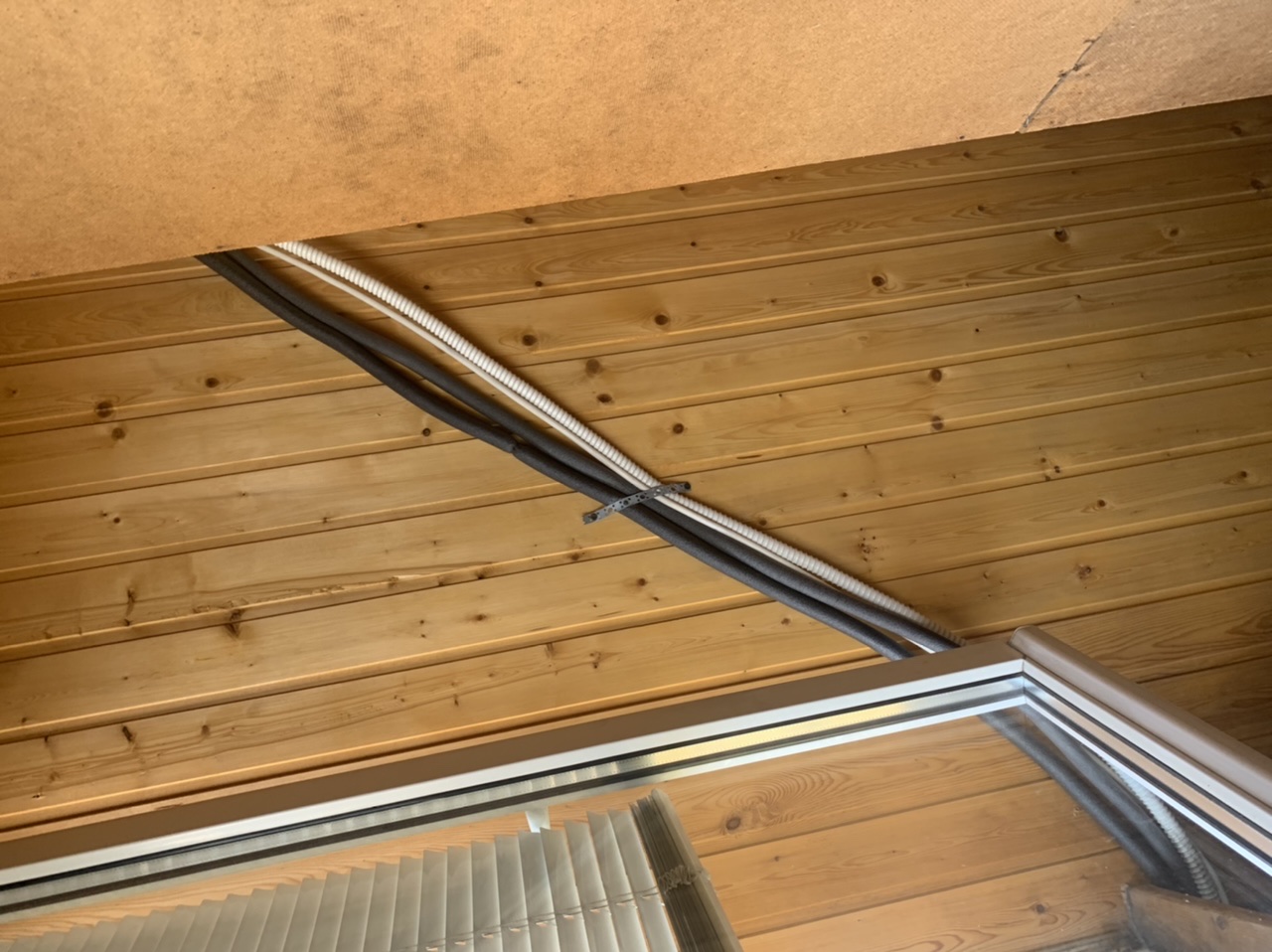

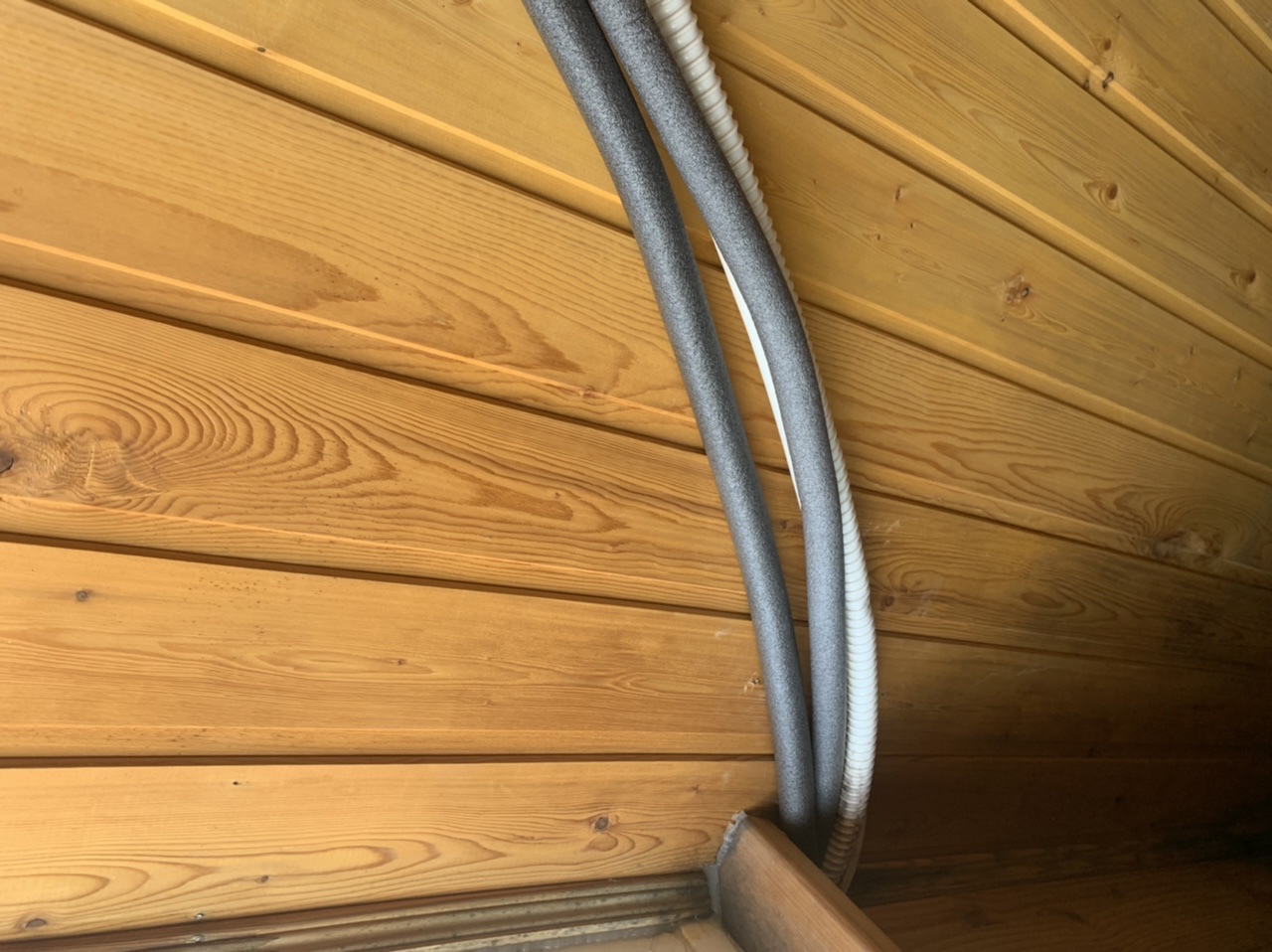

2. Прокладка новой трассы

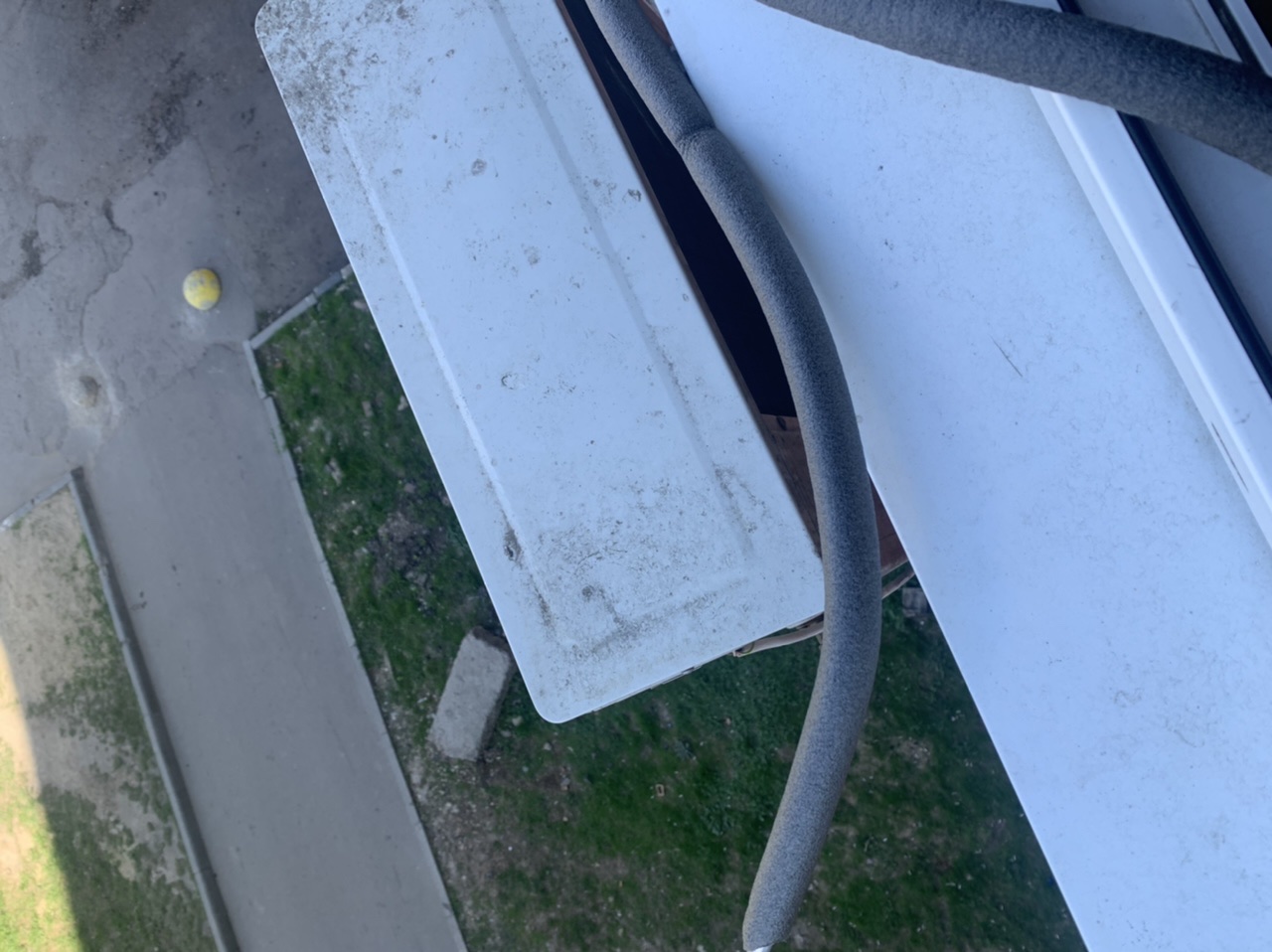

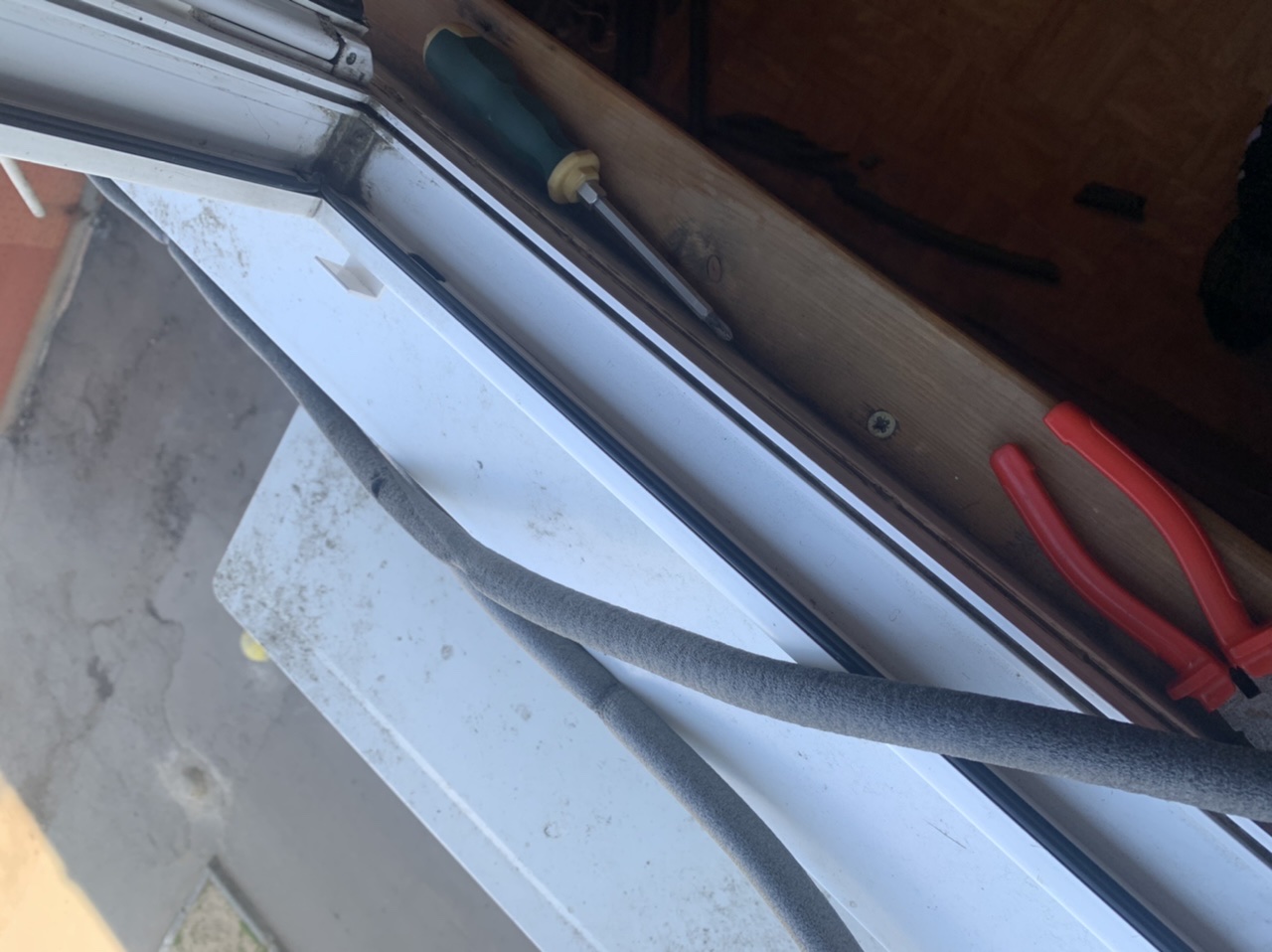

Медные трубки диаметром 6,35 мм (жидкость) и 9,52 мм (газ) — новые, толстостенные по ГОСТу, отрезаны по длине трассы. На каждую трубку надета теплоизоляция K-Flex толщиной 9 мм — без зазоров и разрывов. Изгибы выполнены трубогибом с радиусом не менее 5 диаметров трубы.
Концы труб отрезаны труборезом под углом 90°, заусенцы удалены римером. Накидные гайки надеты на трубы до развальцовки. Развальцовка выполнена развальцовщиком — ровная, без трещин и складок.
3. Подключение внутреннего блока

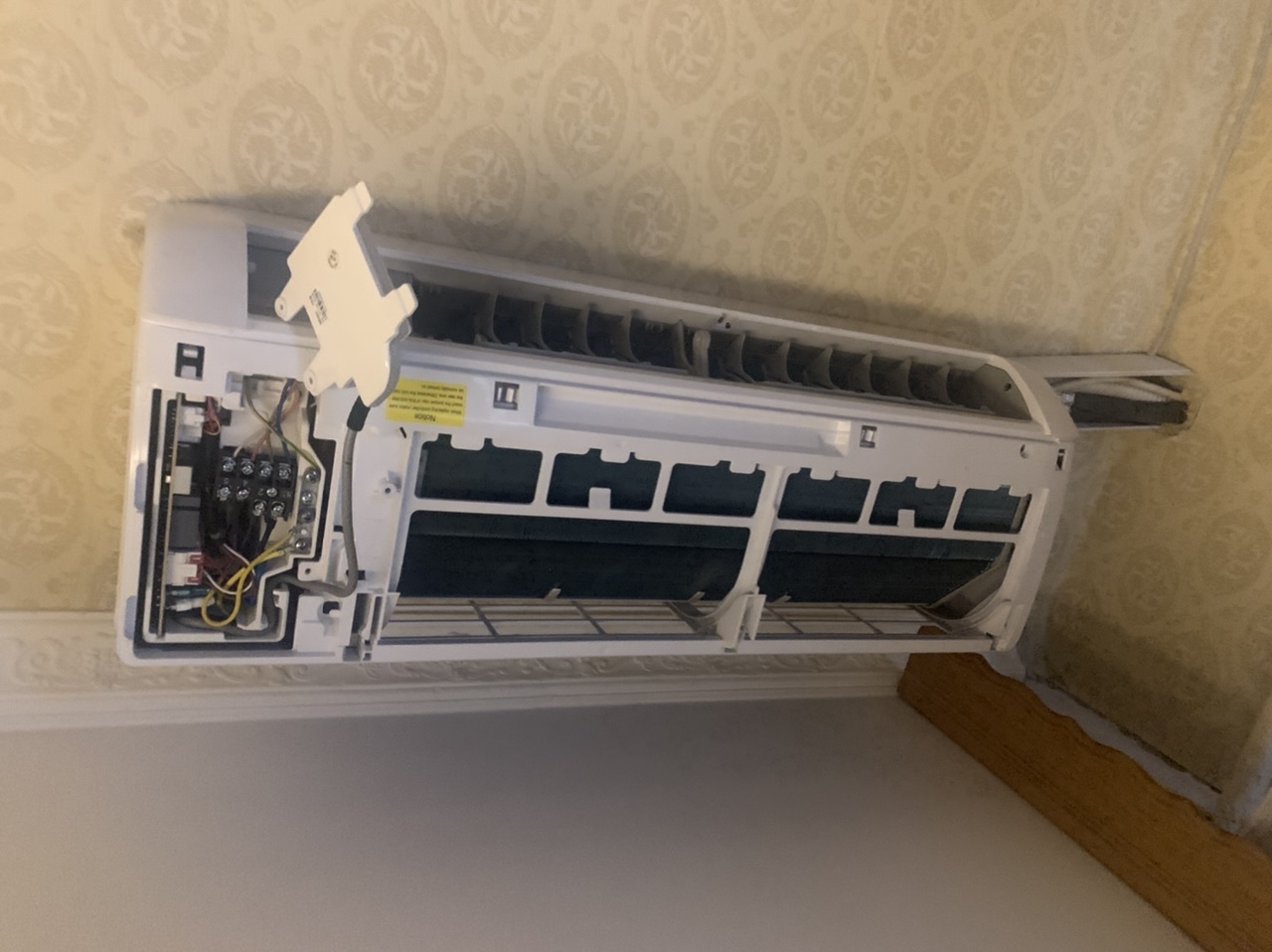

Внутренний блок Gree GWH09AAA-K3NNA1A навешен на монтажную пластину. Медные трубки подключены к штуцерам внутреннего блока, гайки затянуты динамометрическим ключом: для 1/4″ — 15–20 Н·м, для 3/8″ — 30–40 Н·м. Дренажный шланг подключён к поддону с уклоном не менее 1 см на метр. Межблочный кабель подключён к клеммной колодке согласно электросхеме.

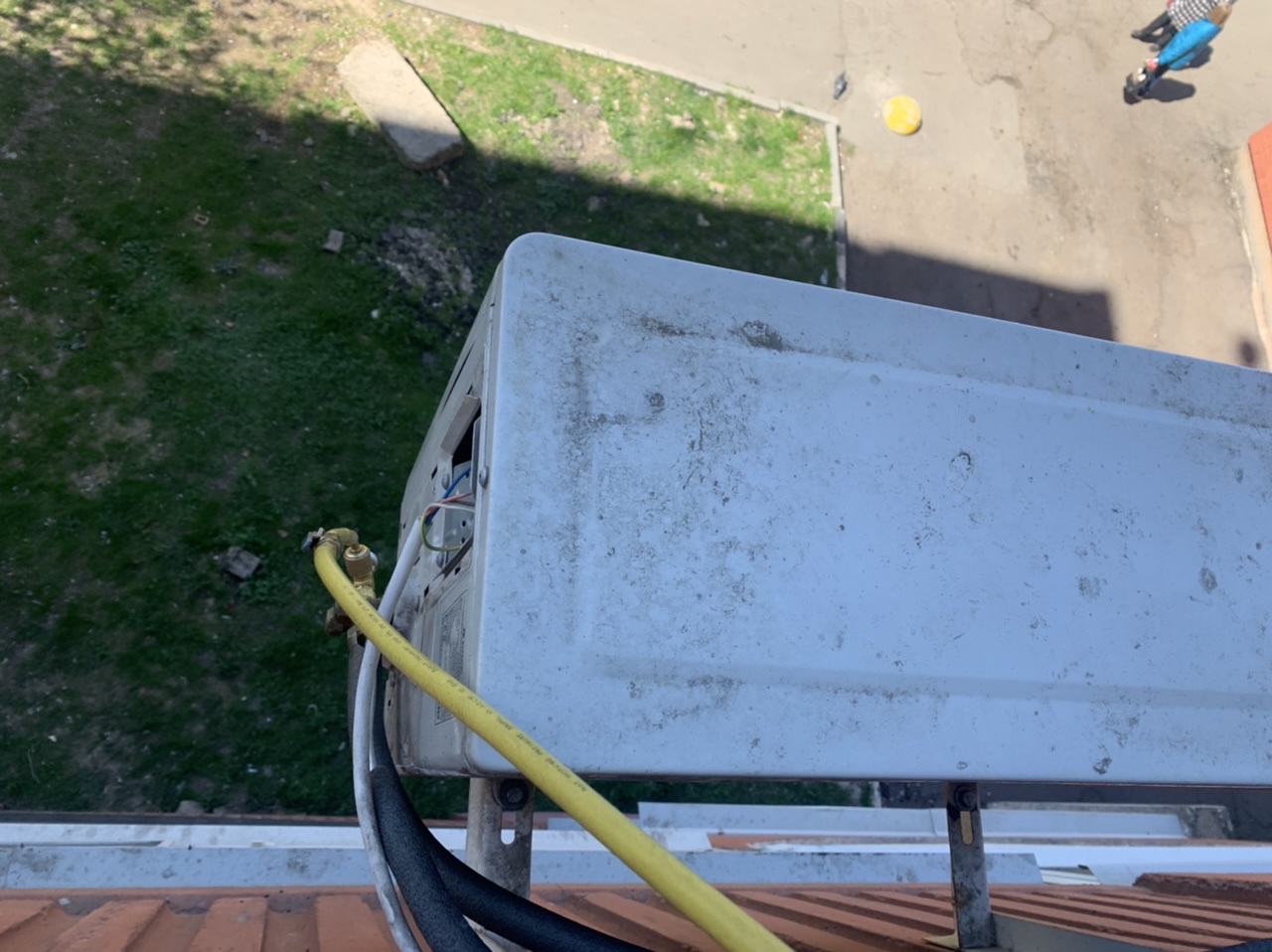

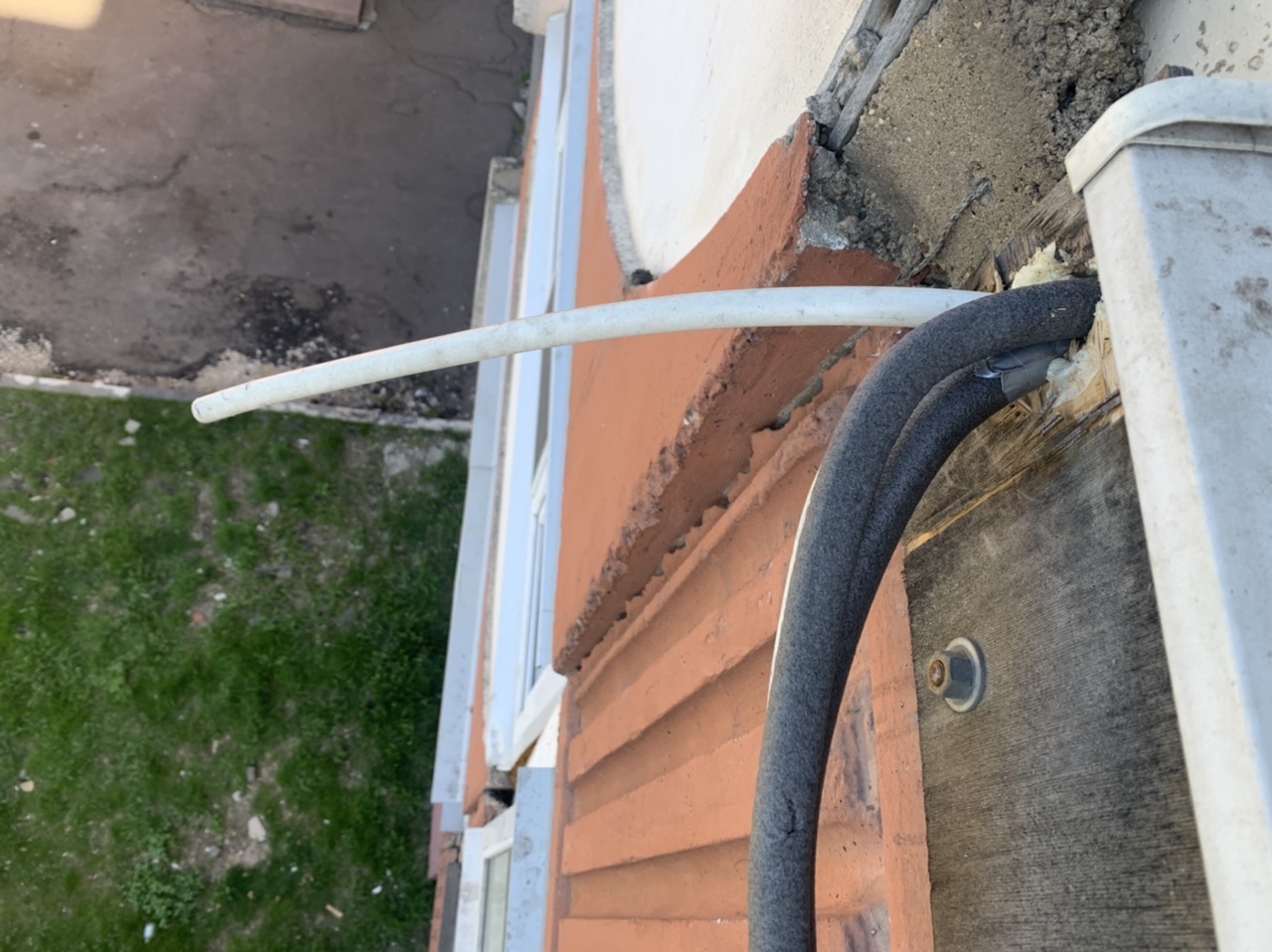

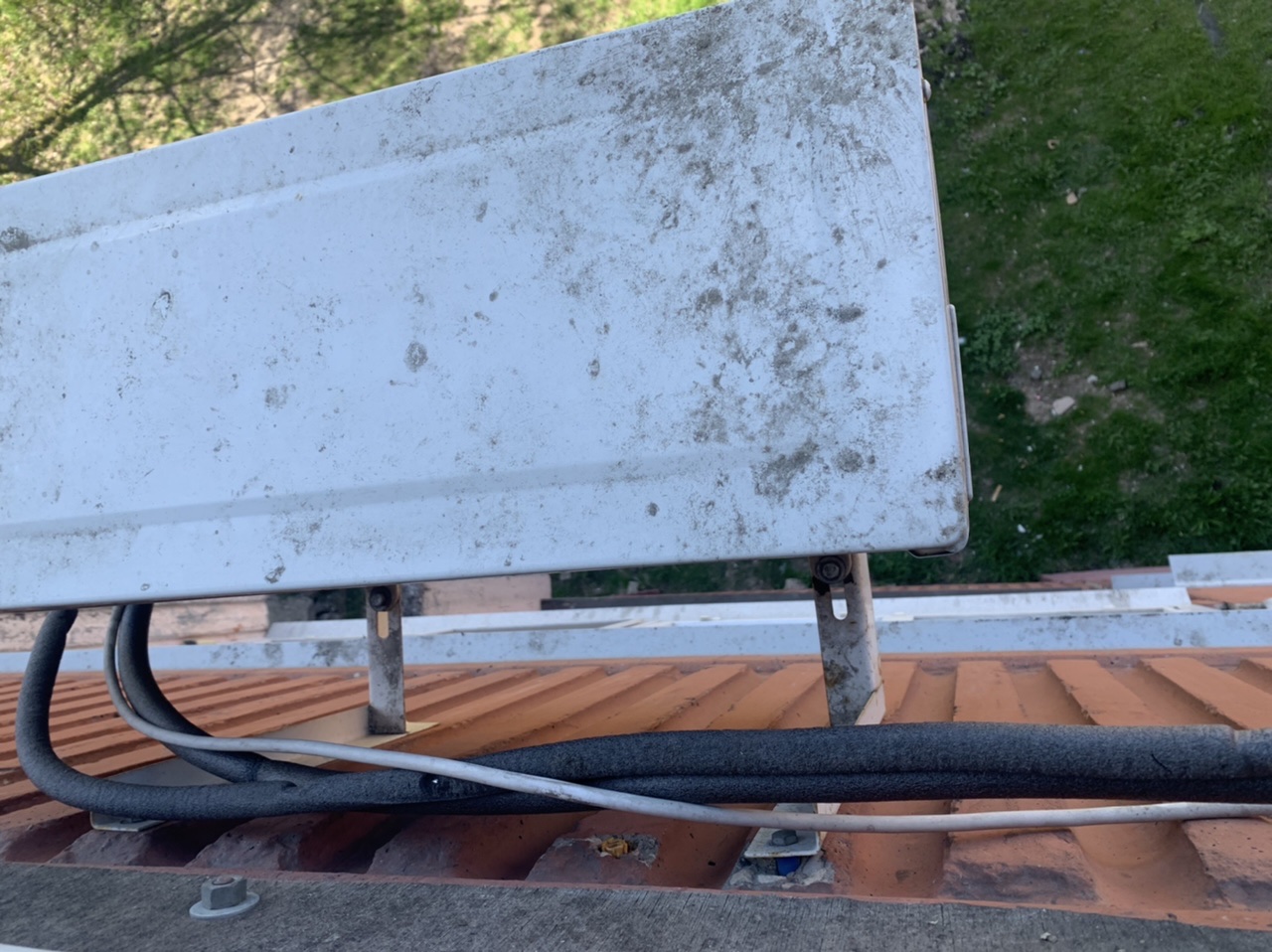

4. Подключение наружного блока
Медные трубки подключены к сервисным портам наружного блока с развальцовкой и затяжкой динамометрическим ключом. Межблочный кабель подключён к клеммной колодке наружного блока. Силовой кабель питания (3×1,5 мм²) подключён через автомат 16 А. Крышка клеммной коробки и сервисная панель плотно закрыты.
5. Опрессовка азотом
К системе подключён баллон с сухим азотом через редуктор и манометрический коллектор. Контур заполнен азотом под давлением 28–30 бар (для R410A). Выдержка — 30 минут с контролем падения давления на манометре. Давление осталось стабильным — герметичность всех соединений подтверждена.
Опрессовка обязательна после замены трассы. Она выявляет микроутечки, которые не видны визуально и не определяются течеискателем при низком давлении. Для R410A рабочее давление составляет 25–35 бар, поэтому опрессовка под 28–30 бар гарантирует, что при рабочих условиях система не потечёт.
6. Вакуумирование

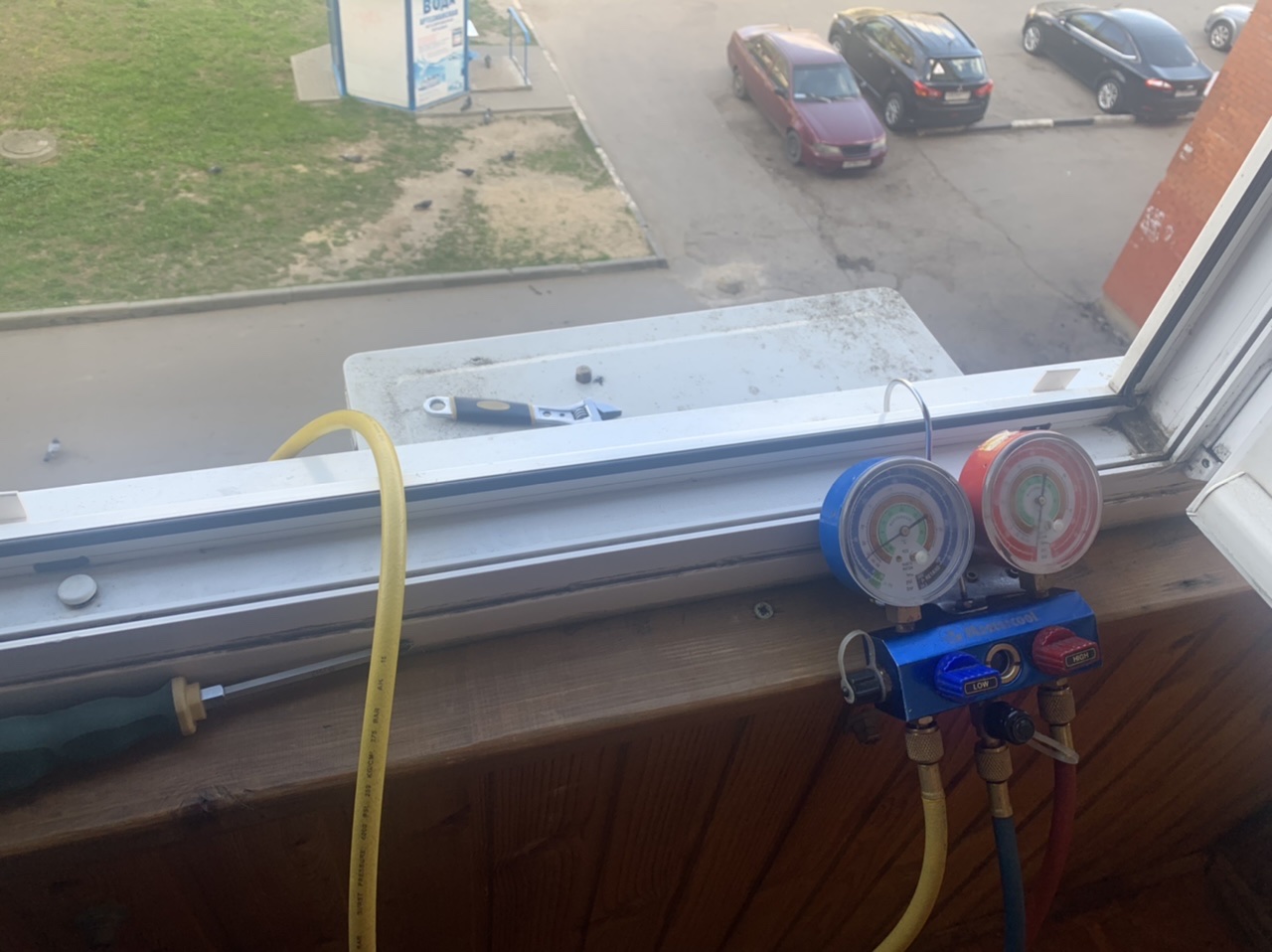

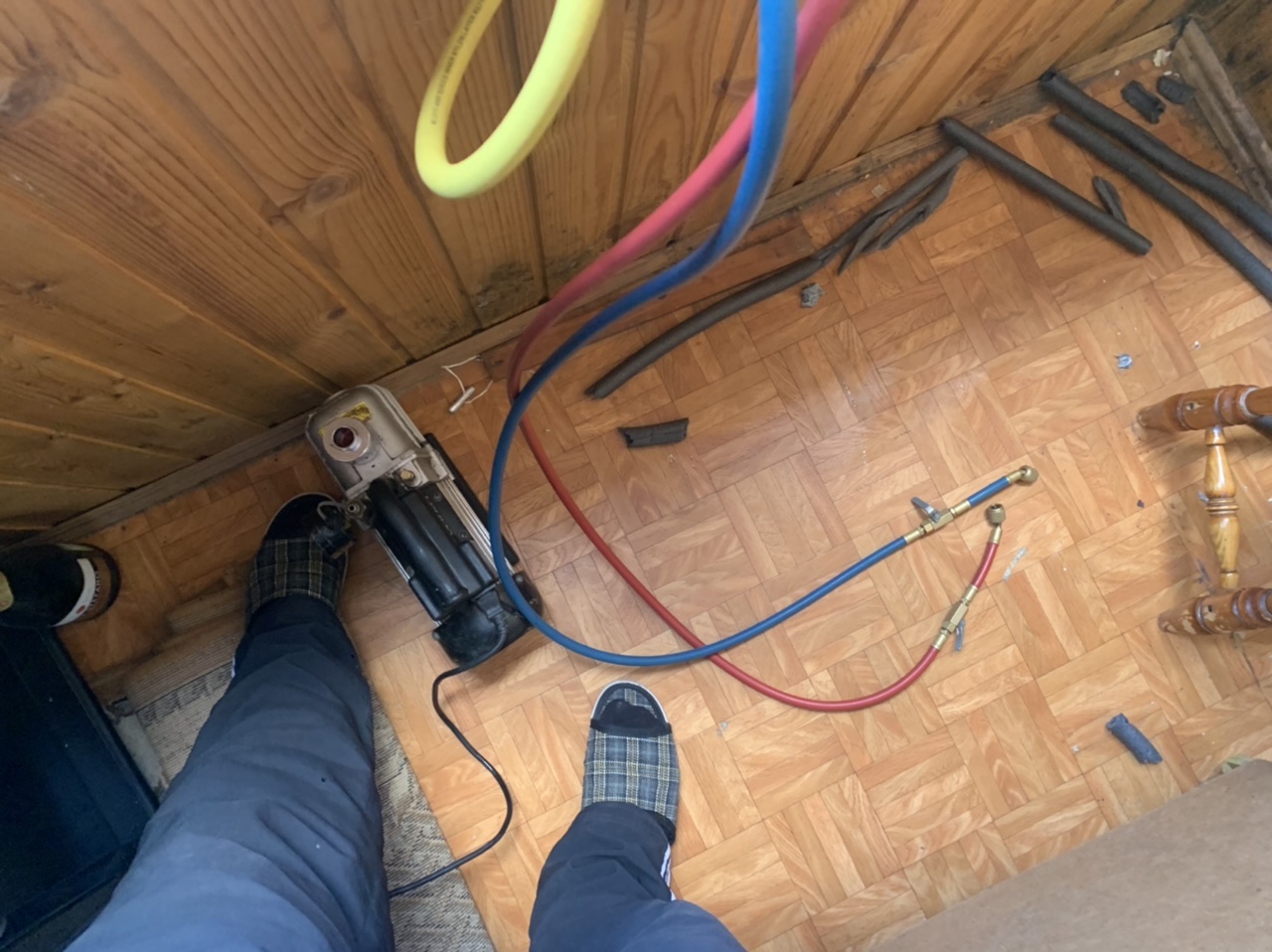

Азот стравлен через манометрический коллектор. К системе подключён вакуумный насос. Откачка воздуха и остаточной влаги из контура до остаточного давления не выше 5 Па. Продолжительность — 30 минут.
Вакуумирование обязательно после замены трассы. Остатки влаги реагируют с полиэфирным маслом компрессора POE и хладагентом R410A, образуя кислоты, разрушающие компрессор изнутри. Без вакуумирования компрессор выйдет из строя через 1–2 сезона.
Контроль герметичности: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар в течение 15–20 минут. Если стрелка ползёт вверх — в системе есть неплотность, нужно искать утечку до заправки фреона.

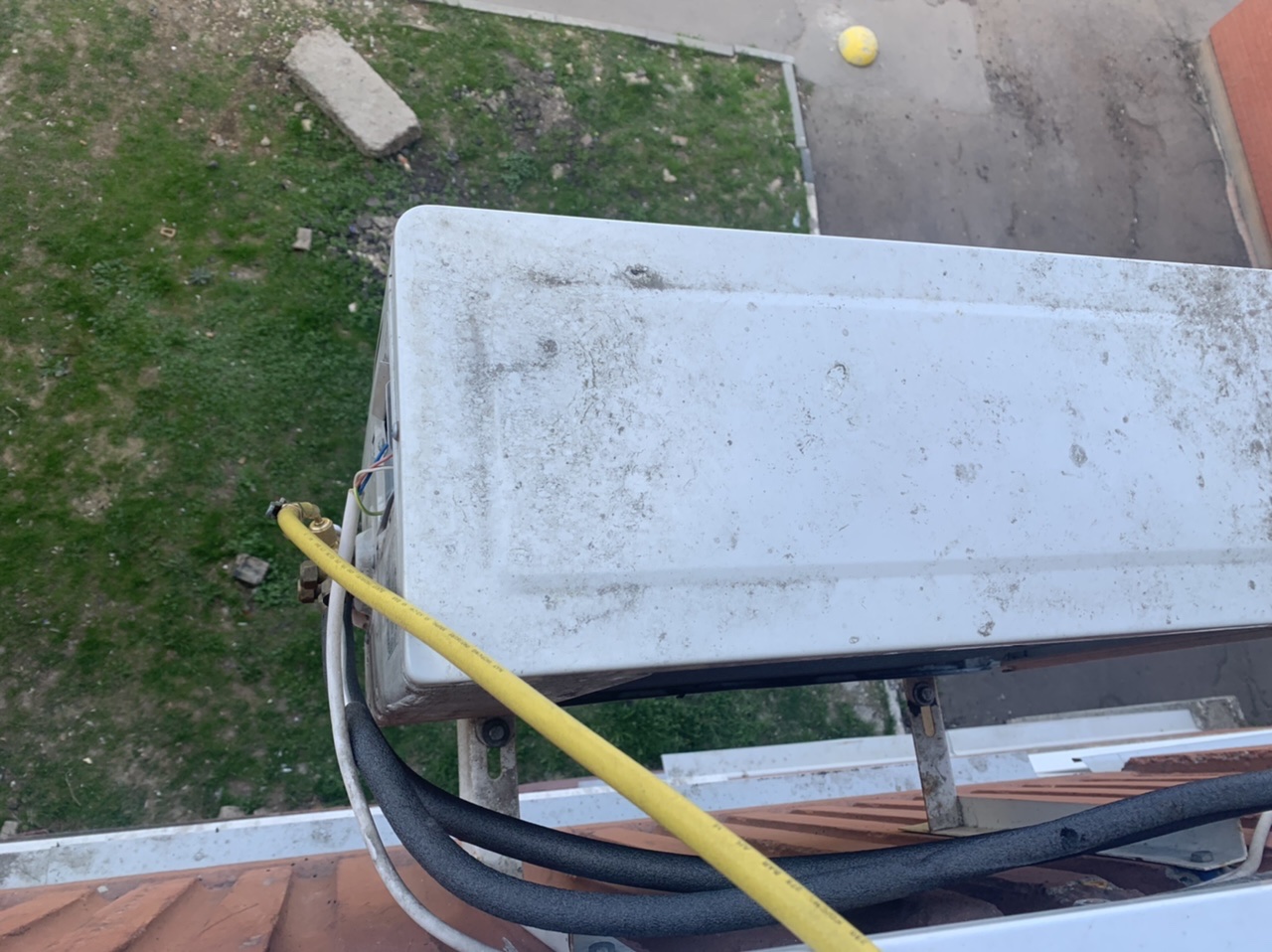

7. Заправка фреоном R410A по массе
Поскольку фреон был полностью утрачен через микротрещины в заломах, потребовалась полная заправка системы. Хладагент R410A заправлен по массе на электронных весах.

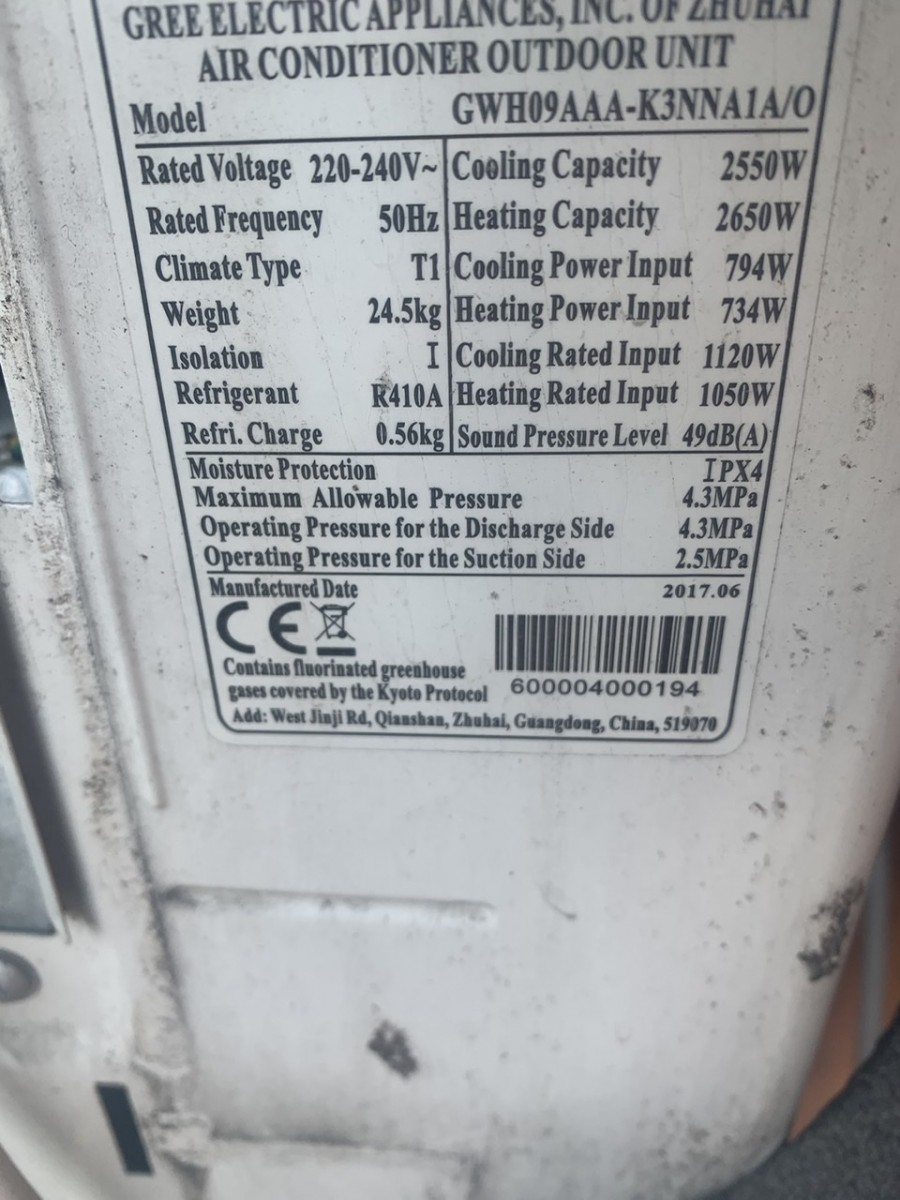

Для Gree GWH09AAA-K3NNA1A заводская заправка указана на шильдике наружного блока. При длине трассы до 5 м заводская заправка достаточна, дополнительная заправка не требуется. При длине трассы от 5 до 15 м добавляется фреон из расчёта 20–30 г на метр свыше 5 м.
R410A — зеотропная смесь (50% R32 + 50% R125), компоненты имеют разные температуры кипения. Для заправки жидкой фазой баллон переворачивается кверху дном. Это исключает фракционирование — изменение состава хладагента при заправке газовой фазой.
Заправка по массе — единственный правильный метод при полной перезаправке. Заправка «на глаз» по давлению без учёта массы ведёт к недозаправке (перегрев компрессора) или перезаправке (гидроудар компрессора). Для R410A отклонение на 50–100 г уже существенно влияет на работу системы.
8. Тестовый запуск
Открыты сервисные вентили наружного блока. Кондиционер включён в режим охлаждения. Проверено:
- отсутствие протечек фреона — течеискателем по всем соединениям, особенно в вальцовочных стыках;
- разница температур на входе и выходе внутреннего блока — 8–12 °C;
- рабочее давление манометром — соответствие номинальному для R410A при текущей температуре;
- корректность дренажа — конденсат уходит свободно, без подтеков;
- работа во всех режимах — охлаждение, обогрев, вентиляция;
- реакция на команды пульта ДУ — переключение режимов, изменение скорости вентилятора;
- отсутствие кодов ошибок на дисплее внутреннего блока.
Кондиционер проработал в режиме охлаждения 30 минут. Рабочее давление соответствует номинальному, разница температур — 10 °C.
Сколько времени занимает замена магистрали
| Этап | Время |
|---|---|
| Демонтаж старой трассы | 30–45 минут |
| Прокладка новой трассы с вальцовкой | 45–60 минут |
| Подключение внутреннего и наружного блоков | 30 минут |
| Опрессовка азотом | 30 минут |
| Вакуумирование | 30 минут |
| Заправка R410A по массе | 15–20 минут |
| Тестовый запуск | 20–30 минут |
| Итого | 3,5–4,5 часа |
Актуальные цены на замену магистрали в Москве (2026)
Цены на замену фреоновой трассы кондиционера 9000 BTU в Москве варьируются в зависимости от длины трассы, способа прокладки (открытый, в штробе, в коробе), необходимости штробления и высотных работ.
Замена трассы
| Услуга | Стоимость |
|---|---|
| Замена трассы 09 BTU (трубы 1/4″ + 3/8″), до 5 м | от 8 000 – 12 000 ₽ |
| Замена трассы 09 BTU, до 10 м | от 12 000 – 18 000 ₽ |
| Дополнительный метр трассы (сверху 5 м) | 1 200 – 2 500 ₽ / м |
| Демонтаж старой трассы (сверху стены) | 500 – 1 200 ₽ / м |
| Демонтаж трассы из штробы (со штроблением) | 800 – 1 500 ₽ / м |
В стоимость замены трассы входят: медные трубы ГОСТ в теплоизоляции K-Flex, дренажный шланг, вальцовка, затяжка динамометрическим ключом. Межблочный кабель проверяется и при необходимости заменяется.
Сопутствующие работы
| Услуга | Стоимость |
|---|---|
| Опрессовка азотом (с поиском утечки) | 2 500 – 7 500 ₽ |
| Вакуумирование | 2 000 – 3 500 ₽ |
| Заправка R410A — стоимость хладагента | 550 – 800 ₽ / 100 г |
| Полная перезаправка R410A (до 800 г) | 3 500 – 6 500 ₽ |
| Пайка медной трубы (1 стык) | 500 – 1 500 ₽ |
| Перевальцовка соединения | 1 500 – 3 500 ₽ |
| Устранение залома (без пайки) | 800 – 2 000 ₽ |
| Промывка трассы азотом | 5 000 – 7 500 ₽ |
| Диагностика с выездом | 1 500 – 3 000 ₽ |
| Штробление (бетон) | 500 – 1 000 ₽ / м |
| Штробление (кирпич, пеноблок) | 350 – 700 ₽ / м |
| Декоративный кабель-канал | 800 – 1 500 ₽ / м |
| Работа промышленного альпиниста | 3 000 – 10 000 ₽ |
При заказе полной замены трассы с опрессовкой, вакуумированием и заправкой — стоимость комплекса для модели 09 с трассой до 5 м составляет 12 000–18 000 ₽ под ключ.
Что влияет на стоимость
| Фактор | Влияние на цену |
|---|---|
| Длина трассы | Каждый метр свыше 3–5 м — доплата 1 200–2 500 ₽/м |
| Способ прокладки | В штробе дороже на стоимость штробления (350–1 000 ₽/м) |
| Материал стен | Бетон дороже кирпича и пеноблока |
| Доступ к наружному блоку | Высотные работы — от 3 000 ₽ |
| Необходимость дозаправки | При трассе свыше 5 м — 20–30 г/м × 550–800 ₽/100 г |
| Замена межблочного кабеля | Если старый повреждён — 300–500 ₽/м |
| Демонтаж декоративного короба | 200–500 ₽/м |
Типичные причины повреждения магистрали
| Причина | Как происходит | Как предотвратить |
|---|---|---|
| Залом при монтаже | Монтажники гнут трубы без трубогиба | Выбор квалифицированной монтажной организации |
| Повреждение при ремонте | Строители отгибают торчащие трубы, пробивают перфоратором | Консервация концов труб заглушками, предупреждение строителей |
| Утечка по вальцовке | Недостаточная или чрезмерная затяжка гайки | Затяжка динамометрическим ключом по таблице моментов |
| Коррозия медных труб | Длительная эксплуатация (10+ лет), агрессивная среда | Регулярное ТО, осмотр трассы при обслуживании |
| Вибрационное разрушение | Вибрация компрессора передаётся на трубы, усталость меди | Виброизоляторы на наружном блоке, правильное крепление труб |
| Попадание влаги | Вскрытие контура без заглушек, отсутствие вакуумирования | Заглушки на концы труб, обязательное вакуумирование |
Можно ли заменить магистраль самостоятельно
Для замены трассы потребуются: труборез, ример, развальцовщик, трубогиб, динамометрический ключ, манометрический коллектор для R410A, вакуумный насос, баллон с азотом и редуктором, электронные весы, течеискатель, газовая горелка и твёрдый припой (при пайке). Стоимость комплекта — от 40 000 ₽.
Основные ошибки самостоятельной замены:
- некачественная развальцовка — микропоры, повторная утечка фреона;
- изгиб трубы без трубогиба — новый залом;
- пропуск опрессовки — незамеченная микроутечка;
- недостаточное вакуумирование — влага в системе, выход компрессора;
- заправка по давлению без весов — недозаправка или перезаправка R410A;
- неправильная затяжка гаек — повреждение развальцовки, утечка.
Профилактика: как избежать замены трассы
- Выбирайте квалифицированных монтажников. 80% повреждений трассы — следствие некачественного монтажа. Заломы, плохая вальцовка, отсутствие вакуумирования — всё это закладывается на этапе установки.
- Консервируйте трассу при ремонте. Если кондиционер снимается на время отделки — концы труб глушатся, кабель маркируется.
- Предупреждайте строителей. Укажите расположение трассы в стене перед началом работ — чтобы избежать повреждения перфоратором.
- Проводите ТО раз в год. Мастер осмотрит трассу, проверит давление фреона, выявит микроутечки до того, как фреон уйдёт полностью.
- Не откладывайте ремонт. Утечка фреона ведёт к перегреву компрессора — самая дорогая поломка кондиционера. Замена трассы на ранней стадии дешевле замены компрессора.
