Замена мотора внутреннего блока кондиционера Haier as35s2sf1fa-b , ясеневая 12 к 2
Замена мотора вентилятора внутреннего блока кондиционера Haier AS35S2SF1FA-B — ул. Ясеневая, 12, корп. 2
Улица Ясеневая, дом 12, корп. 2 — 25-этажный панельный жилой дом, построенный в 2020 году застройщиком ПИК. Расположен в районе Орехово-Борисово Южное Южного административного округа Москвы. В доме 640 квартир — от студий до трёхкомнатных, высота потолков 2,65–2,70 м. Ближайшие станции метро — «Домодедовская» (15 минут пешком, 1,2 км), «Зябликово» (18 минут) и «Красногвардейская» (19 минут). Железобетонные перекрытия, электрические плиты (газоснабжение отсутствует), повышенная вводная мощность. Управляющая компания — ООО «ПИК-Комфорт».

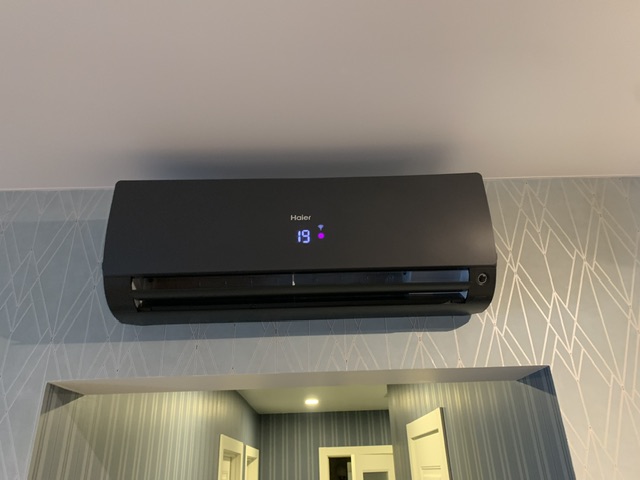

В квартире установлен кондиционер Haier AS35S2SF1FA-B / 1U35S2SM1FA — инверторная сплит-система серии Flexis, 3,5 кВт (12000 BTU), хладагент R32. Кондиционер установлен при ремонте после заселения в 2020–2021 году, к 2026 году эксплуатируется 5–6 лет. В один из дней кондиционер перестал подавать воздух — вентилятор внутреннего блока перестал вращаться, на дисплее появился код ошибки E14. Потребовалась диагностика и замена мотора вентилятора внутреннего блока.

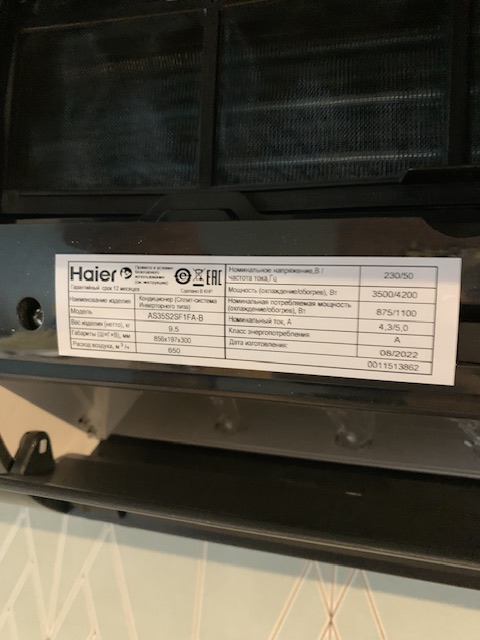

Технические характеристики Haier AS35S2SF1FA-B / 1U35S2SM1FA
Haier AS35S2SF1FA-B / 1U35S2SM1FA — настенная инверторная сплит-система серии Flexis мощностью 3,5 кВт (12000 BTU) для помещений площадью до 35 м². Компрессор — инверторный DC Inverter Highly, хладагент — R32, класс энергоэффективности A+++. Модель оснащена встроенным Wi-Fi модулем (приложение Haier Evo, голосовое управление Яндекс Алиса), функцией самоочистки Self Clean, стерилизацией Steri Clean при 56 °C, УФ-лампой нового поколения, ионизатором воздуха, эко-датчиком Ecosensor, объёмным воздушным потоком 3D Airflow, скрытым LED-дисплеем. Уровень шума внутреннего блока — от 17 дБ(А). Производство — Китай (завод Haier Industrial Park). Гарантия — 3 года.
| Параметр | Значение |
|---|---|
| Тип | настенная инверторная сплит-система (DC Inverter) |
| Серия | Flexis |
| Обслуживаемая площадь | до 35 м² |
| Холодопроизводительность | 3,50 кВт (12000 BTU) |
| Теплопроизводительность | 4,20 кВт |
| Потребляемая мощность (охлаждение) | 0,875 кВт |
| Потребляемая мощность (обогрев) | 1,100 кВт |
| Класс энергоэффективности | A+++ (SEER 8,5) / A++ (SCOP 4,6) |
| Хладагент | R32 |
| Заводская заправка хладагента | ~370 г |
| Уровень шума внутреннего блока | 17–39 дБ(А) |
| Уровень шума наружного блока | 48 дБ(А) |
| Расход воздуха (внутренний блок) | 650 м³/ч |
| Количество скоростей вентилятора | 5 |
| Электропитание | 220–230 В, 1 фаза, 50 Гц |
| Подключение питания | наружный блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Максимальная длина трассы | 20 м (25 м для Super Match) |
| Максимальный перепад высот | 10 м |
| Дозаправка хладагента (сверх 7 м) | 20 г/м |
| Диапазон температур (охлаждение) | −20…+43−20…+43 °C |
| Диапазон температур (обогрев) | −20…+24−20…+24 °C |
| Габариты внутреннего блока (Ш×В×Г) | 856×197×300 мм |
| Габариты наружного блока (Ш×В×Г) | 800×275×553 мм |
| Вес внутреннего блока | 9,5 кг |
| Вес наружного блока | 31,5 кг |
| Межблочный кабель | 4×1,0 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 15 А |
| Компрессор | DC Inverter Highly |
| Покрытие теплообменника | Ag+ (антибактериальное) |
| Фильтры | предварительный, комбинированный, фотокаталитический, антиаллергенный, дезодорирующий |
| Функции | Self Clean, Steri Clean 56 °C, 3D Airflow, Ecosensor, I Feel, Turbo, Sleep, Quiet, самоочистка, самодиагностика, авторестарт, таймер 24 ч, осушение, вентиляция, блокировка пульта, устранение запахов |
| Wi-Fi | встроенный (приложение Haier Evo, Яндекс Алиса) |
| УФ-лампа | светодиодная, 275 нм |
| Ионизатор | есть |
| Дисплей | LED, скрытый |
| Гарантия | 3 года |
| Родина бренда | Китай |
| Страна производства | Китай (Haier Industrial Park) |
О бренде Haier
Haier — один из крупнейших мировых производителей бытовой техники и климатического оборудования. Кондиционеры Haier производятся на собственном заводе Haier Industrial Park в Китае. Серия Flexis — инверторная линейка с расширенным функционалом: встроенный Wi-Fi, УФ-лампа, ионизатор, функция Self Clean (самоочистка испарителя заморозкой/оттайкой), Steri Clean (стерилизация при 56 °C), датчик присутствия Ecosensor. Компрессоры — инверторные Highly, проверенные агрегаты с ресурсом 8–12 лет. Бренд позиционируется в среднем и средне-плюс сегменте с гарантией 3 года.
| Параметр | Описание |
|---|---|
| Позиционирование | средний и средне-плюс сегмент |
| Страна бренда | Китай |
| Страна сборки | Китай (Haier Industrial Park) |
| Компрессоры | DC Inverter Highly |
| Хладагент | R32 |
| Гарантия | 3 года |
| Wi-Fi | встроенный (приложение Haier Evo) |
| Средний срок службы | 8–12 лет (при регулярном ТО) |
Ошибка E14: что означает
Ошибка E14 в кондиционерах Haier связана с электродвигателем вентилятора внутреннего блока. В инверторных моделях Flexis внутренний вентилятор — это DC-мотор (постоянного тока) с электронным управлением оборотами и обратной связью по датчику Холла/тахогенератору. Контроллер отслеживает фазы и обороты двигателя; при выходе параметров за допустимый диапазон выдаётся ошибка E14.
| Симптом | Описание |
|---|---|
| Вентилятор не вращается | Мотор не запускается при включении охлаждения/обогрева |
| Вентилятор дёргается, но не набирает обороты | Заклинивание подшипника, межвитковое замыкание |
| Скрежет, треск, посторонний шум | Износ подшипников, задевание крыльчатки за корпус |
| Ошибка E14 на дисплее | Контроллер не получает сигнал обратной связи от датчика оборотов |
| Слабый поток воздуха | Мотор вращается, но не выходит на штатные обороты |
Причины выхода из строя мотора вентилятора
| Причина | Описание | Как обнаружить |
|---|---|---|
| Износ подшипников | За 5–6 лет эксплуатации подшипники мотора изнашиваются — трение, нагрев, заклинивание | Ручное вращение крыльчатки — сопротивление, заедание, шум |
| Загрязнение крыльчатки | Пыль и жир на лопастях — дисбаланс, повышенная нагрузка на мотор | Визуальный осмотр, вибрация при работе |
| Обрыв обмотки | Перегрев мотора при работе на забитых фильтрах — старение изоляции, обрыв | Замер сопротивления обмоток мультиметром |
| Межвитковое замыкание | Частичное короткое замыкание витков обмотки — мотор работает, но перегревается | Замер сопротивления, сравнение с номиналом |
| Неисправность датчика Холла | Нет сигнала обратной связи по оборотам — контроллер не управляет мотором | Проверка импульсов осциллографом или заменой мотора |
| Неисправность платы привода | Сбой драйвера ключей на инверторной плате — неверное управление DC-мотором | Диагностика платы, замена/ремонт |
| Залитие конденсатом | Подтекание дренажа на мотор — коррозия, КЗ обмоток | Осмотр дренажной системы, проверка на влагу |
| Программный сбой после скачка питания | Сброс прошивки платы управления | Сброс питания, при повторе — диагностика платы |
Диагностика: что проверять
1. Внешние признаки
- при включении охлаждения вентилятор внутреннего блока не запускается;
- на дисплее внутреннего блока — код E14;
- попытка ручного вращения крыльчатки (отключив питание!) — если вращается с усилием, заедает, скрипит — износ подшипников;
- при включении слышен гул, треск, скрежет — заклинивание или задевание крыльчатки.
2. Электрическая диагностика
- замер сопротивления обмоток мотора мультиметром — сравнение с номинальными значениями;
- проверка датчика Холла — наличие импульсов при вращении;
- проверка напряжения питания мотора с платы — подаётся ли управляющий сигнал;
- при исправном моторе и отсутствии сигнала с платы — неисправность платы привода (драйвера DC-мотора).
3. Исключение других причин
- проверка воздушных фильтров — если забиты, мотор мог перегреться;
- проверка дренажной системы — нет ли подтекания на мотор;
- проверка платы управления — визуальный осмотр на подгоревшие элементы, конденсаторы, следы ремонта.
Замена мотора или ремонт платы
| Диагноз | Решение | Стоимость |
|---|---|---|
| Износ подшипников мотора | Замена мотора (подшипники в DC-моторе не заменяются отдельно) | 5 000–12 000 ₽ (мотор + работа) |
| Обрыв/КЗ обмотки | Замена мотора | 5 000–12 000 ₽ |
| Неисправность датчика Холла | Замена мотора (датчик встроенный) | 5 000–12 000 ₽ |
| Неисправность платы привода | Ремонт или замена платы | 8 000–18 000 ₽ |
| Залитие мотора | Замена мотора + ремонт дренажа | 6 000–15 000 ₽ |
В большинстве случаев при ошибке E14 требуется именно замена мотора — DC-моторы не ремонтируются (подшипники и датчик Холла встроенные, обмотки залиты компаундом). Ремонт платы требуется реже — при подтверждённой неисправности драйвера.
Этапы замены мотора вентилятора
1. Диагностика
- опрос владельца: когда появилась проблема, какие симптомы, были ли скачки питания;
- проверка кода ошибки E14 на дисплее;
- ручная проверка вращения крыльчатки (при выключенном питании);
- электрическая диагностика: замер сопротивления обмоток, проверка датчика Холла;
- проверка сигнала с платы управления;
- заключение: замена мотора или ремонт платы.

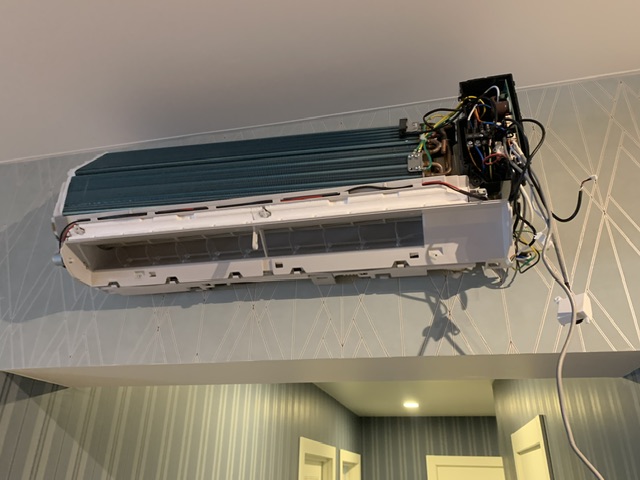

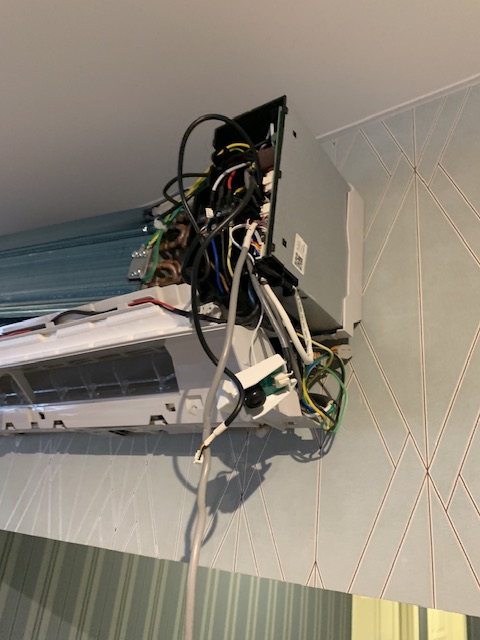

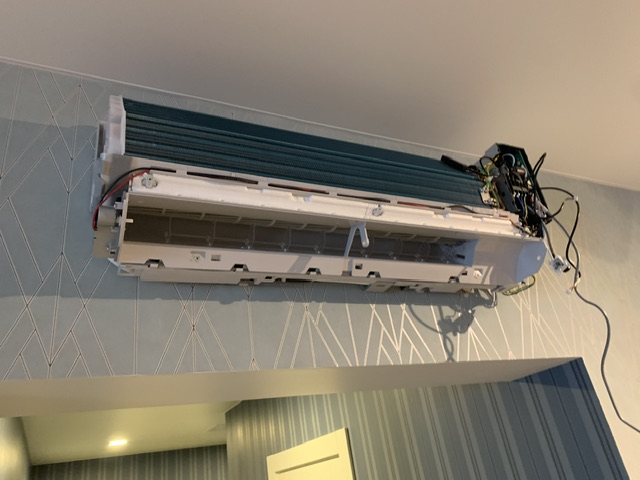

2. Демонтаж внутреннего блока со стены
Для замены мотора требуется снять внутренний блок с монтажной пластины:
- отключение электропитания (автомат в щите);

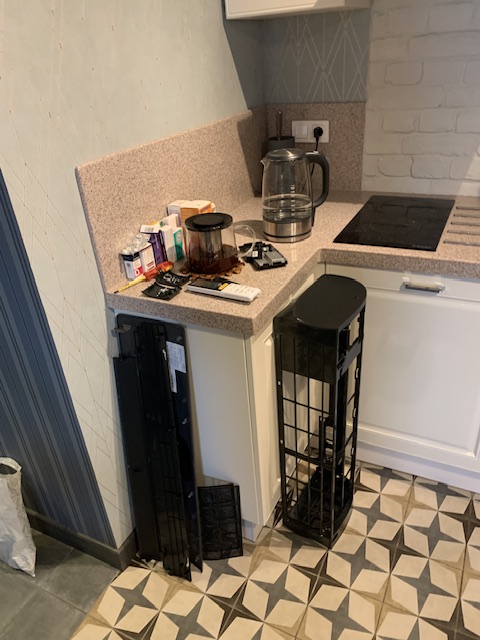

- снятие передней панели и фильтров;

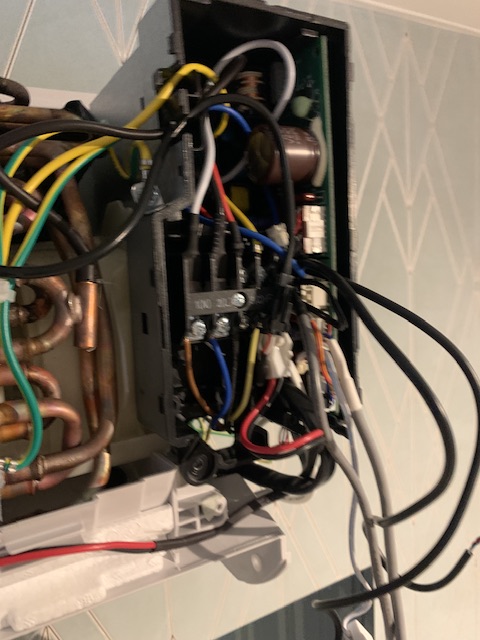

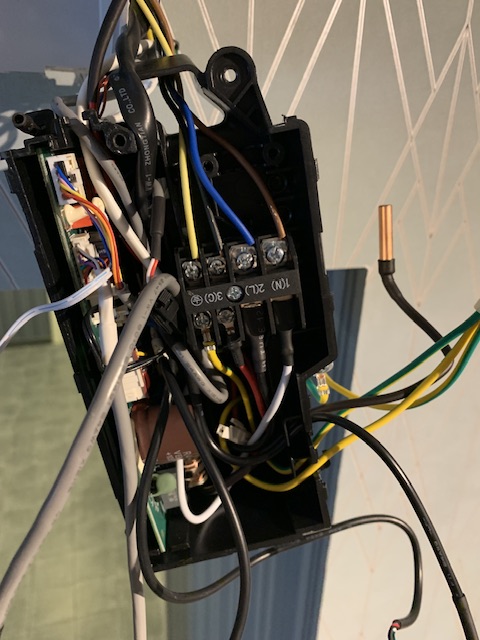

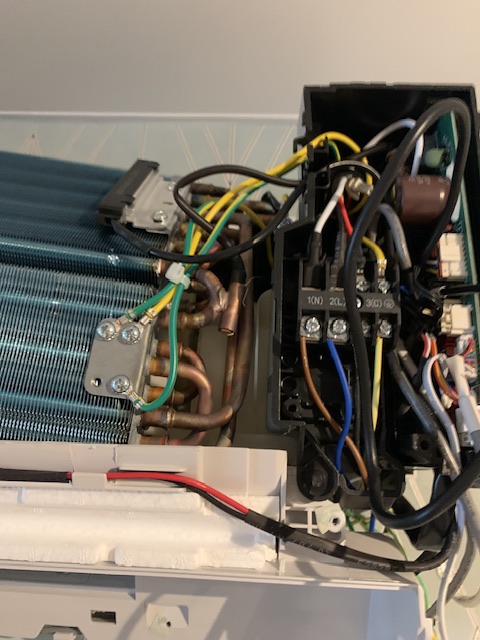

- снятие корпуса внутреннего блока — откручивание винтов, отсоединение защёлок;

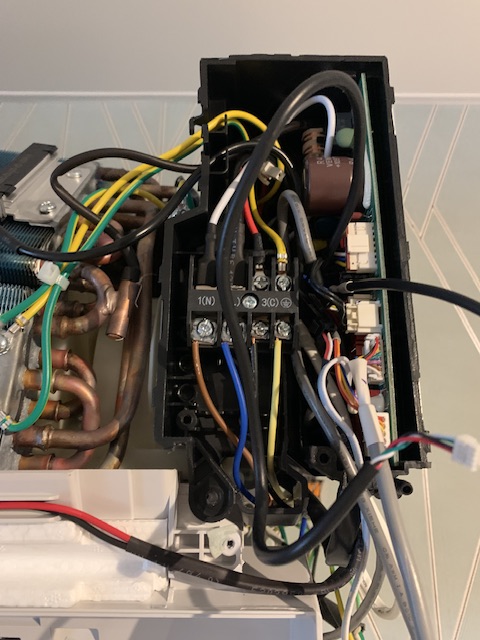

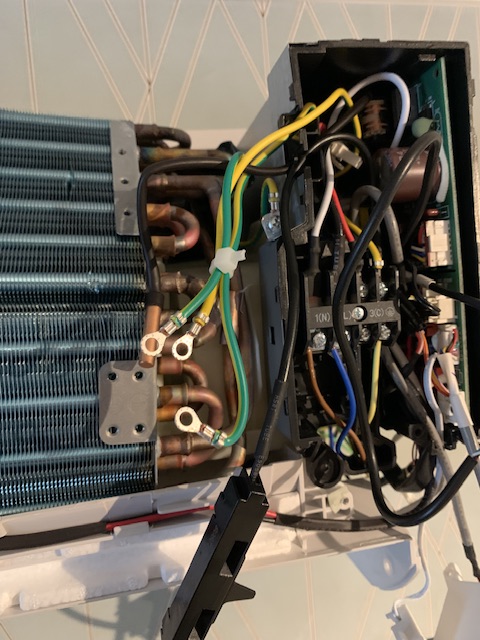

- отсоединение кабелей дисплея, датчиков, шаговых моторов жалюзи;

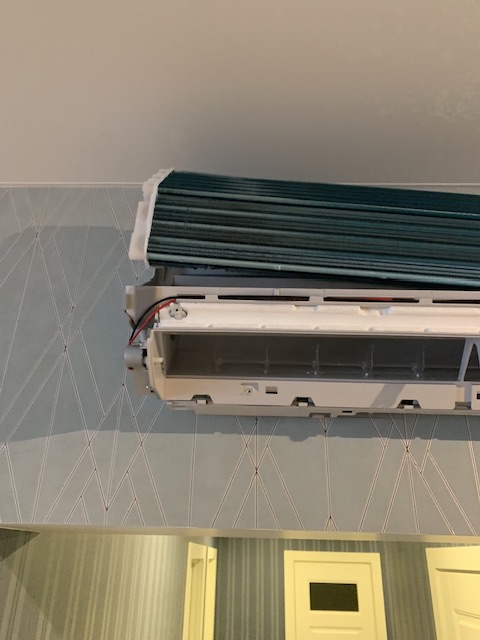

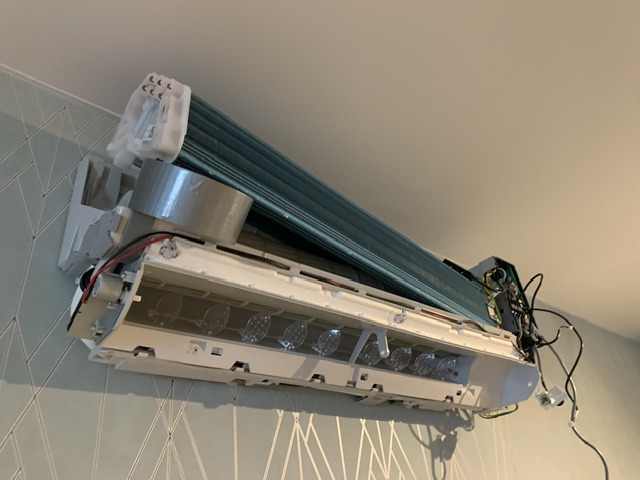

- откидывание блока с монтажной пластины — без отключения фреоновой трассы (трубы остаются подключенными);
- при необходимости — частичный демонтаж для доступа к мотору без снятия блока с трассы (зависит от конструкции).

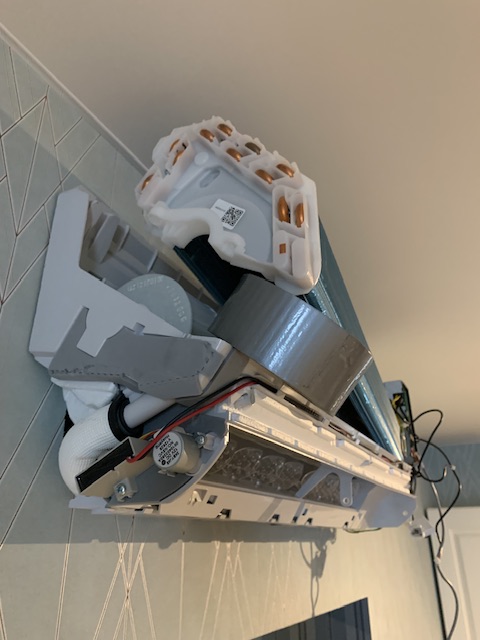

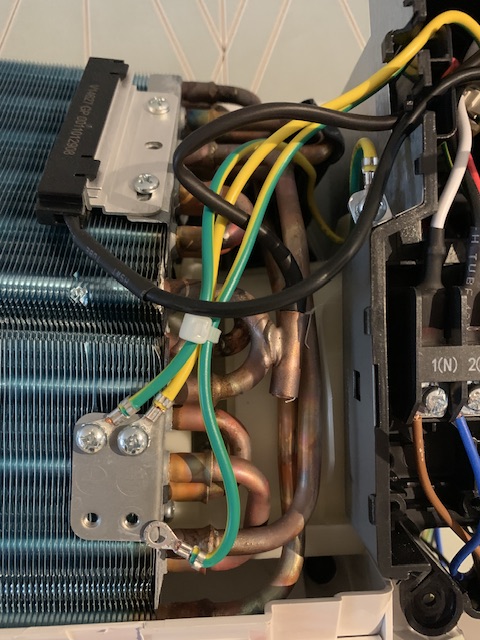

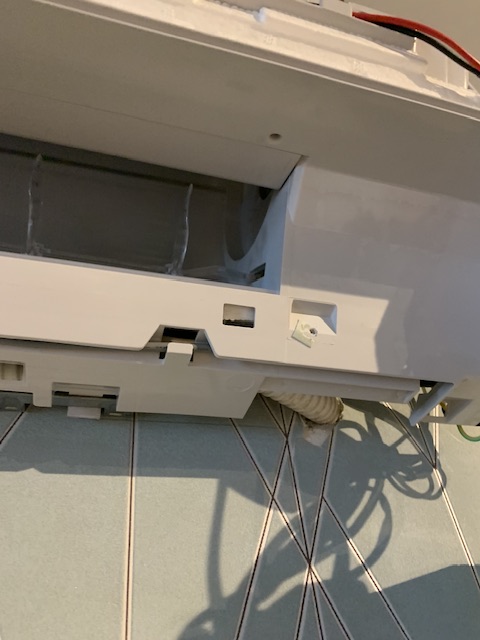

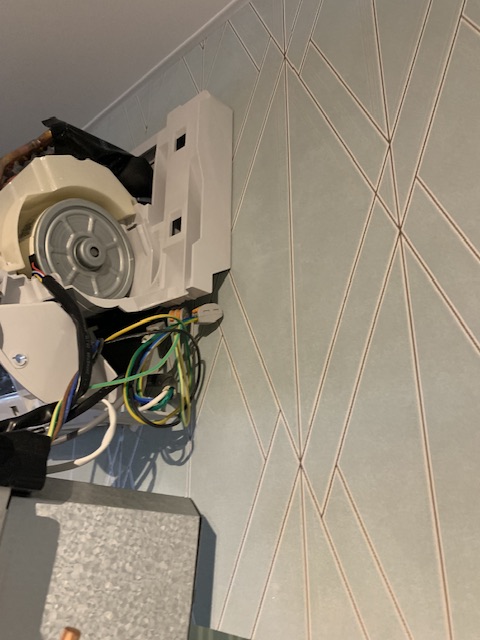

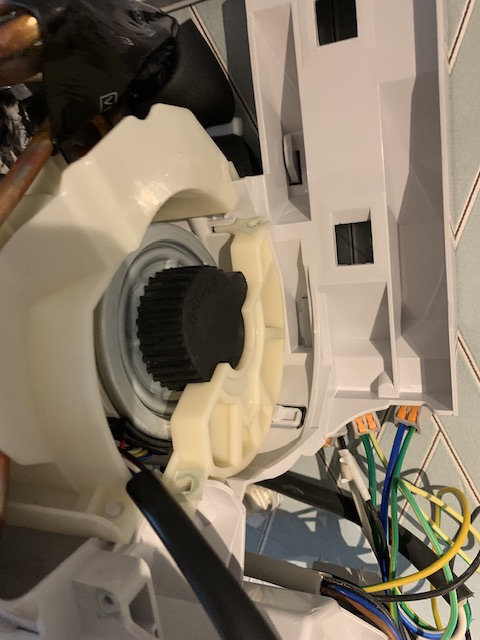

3. Доступ к мотору вентилятора
- после снятия корпуса открывается доступ к барабану вентилятора (крыльчатке) и мотору;

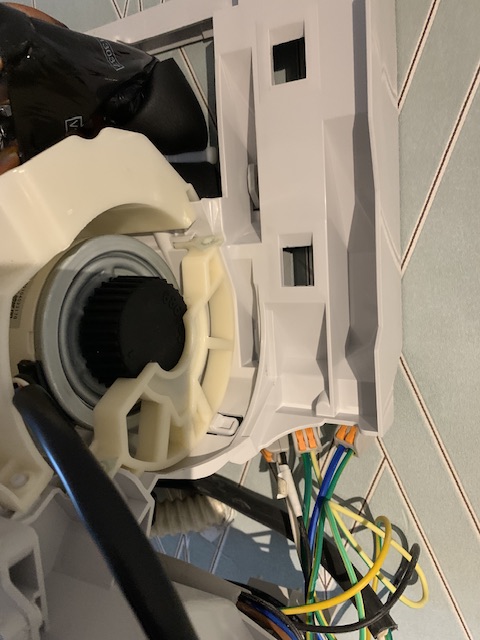

- в модели Flexis мотор установлен с правой стороны (со стороны выхода кабелей);

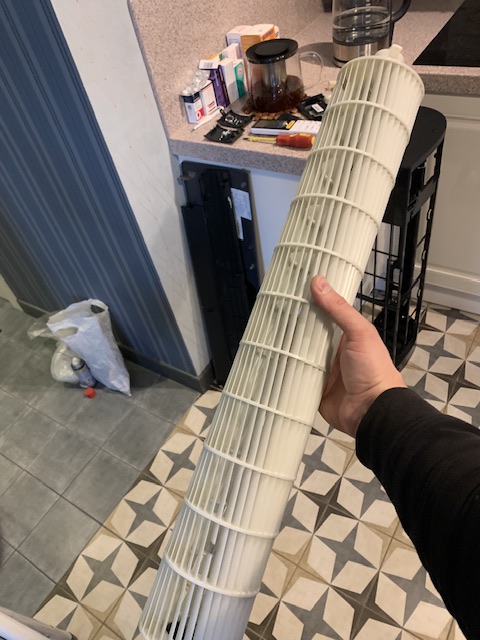

- крыльчатка (барабан) снимается с вала мотора — откручивание крепежа, аккуратный съёмник (не повредить лопасти);
- при необходимости — снятие дренажного поддона для доступа к мотору.

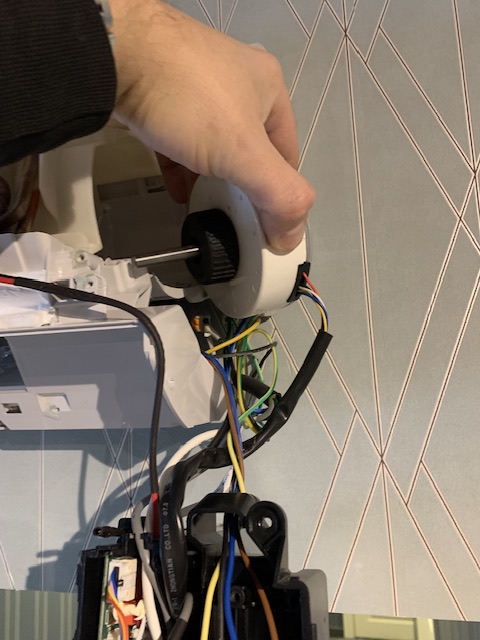

4. Замена мотора

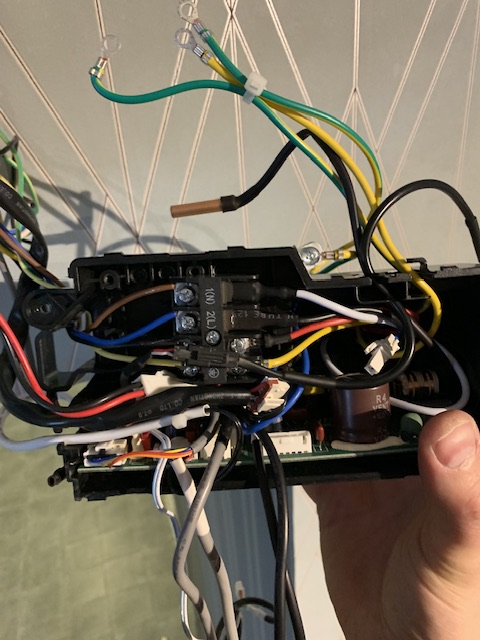

- отсоединение кабеля питания мотора от платы управления;
- откручивание крепёжных винтов мотора от корпуса блока;
- извлечение старого мотора;
- установка нового DC-мотора (оригинальный или совместимый аналог);
- подключение кабеля питания к плате управления;
- установка крыльчатки на вал нового мотора — проверка балансировки, свободного вращения;
- сборка корпуса блока.
5. Сборка и установка
- установка корпуса внутреннего блока обратно на монтажную пластину;
- подключение кабелей дисплея, датчиков, жалюзи;
- установка передней панели и фильтров;
- проверка крепления блока к стене.
6. Тестовый запуск
- включение электропитания;
- запуск в режиме охлаждения — проверка вращения вентилятора на всех 5 скоростях;
- проверка отсутствия ошибки E14 — код не должен появиться;
- проверка уровня шума — от 17 дБ(А) на минимальной скорости (режим Quiet);
- проверка потока воздуха — равномерный, без вибрации, без посторонних звуков;
- проверка работы жалюзи — 3D Airflow (объёмный воздушный поток);
- проверка функции Turbo — максимальная скорость вентилятора;
- проверка функции Sleep — снижение скорости и шума;
- проверка Self Clean — самоочистка испарителя;
- проверка Steri Clean — стерилизация при 56 °C;
- проверка УФ-лампы — индикатор работы;
- проверка ионизатора — индикатор работы;
- проверка Wi-Fi — подключение к приложению Haier Evo и Яндекс Алисе;
- проверка эко-датчика Ecosensor — реакция на присутствие;
- проверка функции I Feel — датчик температуры в пульте;
- кондиционер должен проработать не менее 20–30 минут.
Сколько времени занимает замена мотора
| Этап | Время |
|---|---|
| Диагностика, замер сопротивления обмоток | 30–45 минут |
| Демонтаж корпуса внутреннего блока | 30–45 минут |
| Доступ к мотору, снятие крыльчатки | 30 минут |
| Замена мотора | 30–45 минут |
| Сборка корпуса, установка блока | 30–45 минут |
| Тестовый запуск, проверка всех функций | 30 минут |
| Итого | 3–4 часа |
Актуальные цены в Москве (2026)
Замена мотора вентилятора внутреннего блока
| Услуга | Стоимость |
|---|---|
| Диагностика с выездом (при отказе от ремонта) | 1 500 – 3 000 ₽ |
| Диагностика (при выполнении ремонта) | бесплатно / включено |
| Замена мотора вентилятора внутреннего блока (работа) | 2 000 – 5 000 ₽ |
| DC-мотор вентилятора внутреннего блока Haier Flexis (запчасть) | 3 500 – 8 000 ₽ |
| Итого: работа + запчасть | 5 500 – 13 000 ₽ |
Ремонт платы управления (при необходимости)
| Услуга | Стоимость |
|---|---|
| Диагностика платы | 1 500 – 3 000 ₽ |
| Ремонт платы (замена драйвера DC-мотора) | 4 000 – 10 000 ₽ |
| Замена платы управления (новая) | 8 000 – 18 000 ₽ |
Дополнительные работы
| Услуга | Стоимость |
|---|---|
| Чистка внутреннего блока с разбором | 2 500 – 5 000 ₽ |
| Чистка крыльчатки вентилятора | 1 000 – 2 500 ₽ |
| Антибактериальная обработка + дезинфекция | 1 000 – 2 500 ₽ |
| Замена воздушных фильтров | 500 – 1 500 ₽ |
| Замена комбинированного фильтра | 1 500 – 3 500 ₽ |
| Чистка дренажной линии | 1 000 – 2 000 ₽ |
| Проверка давления фреона R32 | 1 500 – 3 000 ₽ |
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО Haier Flexis (чистка обоих блоков + диагностика) | 4 000 – 8 000 ₽ |
| Глубокая чистка с разбором блока + дезинфекция | 5 500 – 9 000 ₽ |
| Чистка наружного блока (мойка высокого давления) | 2 500 – 5 000 ₽ |
Выезд
| Услуга | Стоимость |
|---|---|
| Выезд по Москве (в пределах МКАД) | бесплатно / 500 ₽ |
| Выезд в район Орехово-Борисово Южное (ЮАО) | бесплатно |
| Выезд за МКАД | 1 000 – 2 500 ₽ |
Коды ошибок Haier Flexis
| Код | Описание | Возможная причина |
|---|---|---|
| E0 | Ошибка системы защиты | Сбой платы управления |
| E1 | Ошибка датчика температуры воздуха | Обрыв или КЗ датчика |
| E2 | Ошибка датчика температуры трубки | Обрыв или КЗ |
| E3 | Ошибка связи внутреннего и наружного блоков | Обрыв межблочного кабеля |
| E4 | Ошибка датчика температуры наружного блока | Обрыв или КЗ |
| E6 | Ошибка защиты от обмерзания | Нехватка фреона, низкая температура |
| E8 | Перегрузка мотора вентилятора наружного блока | Износ, загрязнение |
| E14 | Ошибка мотора вентилятора внутреннего блока | Износ подшипников, обрыв обмотки, неисправность датчика Холла, сбой платы |
| E15 | Ошибка температуры испарителя | Обрыв датчика |
| E16 | Ошибка датчика конденсатора | Обрыв или КЗ |
| F0 | Ошибка датчика давления | Обрыв или КЗ |
| F1 | Ошибка защиты по низкому давлению | Нехватка фреона, утечка |
| F2 | Ошибка датчика внутреннего змеевика / DC-мотора | Неисправность мотора или датчика |
| F3 | Ошибка защиты компрессора по току | Перегрузка, заклинивание |
| F4 | Ошибка защиты инвертора по перегреву | Перегрев радиатора инвертора |
| F5 | Ошибка защиты по высокому давлению | Перезаправка, засор контура |
| F6 | Ошибка энергонезависимой памяти | Сбой EEPROM, замена платы |
| F7 | Ошибка калибровки инвертора | Сбой прошивки |
| F8 | Ошибка защиты инвертора по току | Пробой модуля IPM |
| F9 | Ошибка датчика температуры инвертора | Обрыв или КЗ |
| F10 | Ошибка инициализации инвертора | Неисправность платы |
| F11 | Ошибка четырёхходового клапана | Заклинивание, обрыв катушки |
| F12 | Ошибка электронного расширительного вентиля (ЭРВ) | Заклинивание, обрыв |
| F13 | Ошибка инверторной платы | Пробой модуля, перегрев |
| F25 | Ошибка системы очистки воздуха (УФ/ионизатор) | Неисправность модуля |
| F26 | Ошибка датчика присутствия (Ecosensor) | Обрыв, неисправность датчика |
Можно ли продлить жизнь мотора
DC-мотор вентилятора внутреннего блока — это узел с ограниченным ресурсом, который зависит от условий эксплуатации:
| Фактор | Влияние на мотор | Как продлить ресурс |
|---|---|---|
| Чистота фильтров | Забитые фильтры — мотор работает с перегрузкой, перегревается | Чистка фильтров раз в 2 недели |
| Чистота крыльчатки | Пыль и жир — дисбаланс, вибрация, износ подшипников | Чистка крыльчатки раз в год (при ТО) |
| Режим эксплуатации | Постоянная работа на максимальной скорости — износ | Использование режима Auto, Sleep, Quiet |
| Влажность | Подтекание дренажа — коррозия мотора, КЗ обмоток | Проверка дренажа, своевременная чистка |
| Скачки питания | Перенапряжение — пробой платы привода, сбой EEPROM | Реле напряжения, стабилизатор |
| Качество монтажа | Вибрация блока из-за неплотного крепления — износ подшипников | Проверка крепления при ТО |
При регулярном ТО (раз в год) ресурс DC-мотора Haier Flexis — 6–8 лет. Без обслуживания — 3–5 лет.
Что можно делать самостоятельно
- чистка воздушных фильтров — раз в 2 недели: открыть переднюю панель, извлечь фильтры, промыть или пропылесосить, высушить, установить обратно;
- чистка передней панели — снять матовую панель, протереть мягкой тканью, смоченной водой, просушить;
- функция Self Clean — запускать после каждого использования: кондиционер просушивает испаритель заморозкой/оттайкой;
- функция Steri Clean — запускать раз в неделю: стерилизация при 56 °C в течение 30 минут (через приложение Haier Evo);
- замена батареек в пульте — AAA, LR03;
- проверка вращения крыльчатки — при выключенном питании осторожно прокрутить крыльчатку рукой — должна вращаться свободно, без заеданий и скрипа.
Самостоятельно нельзя: разбирать внутренний блок, снимать крыльчатку, отсоединять мотор, вскрывать фреоновый контур, ремонтировать плату.
Подготовка к зиме и межсезонью
Перед длительным простоем:
- в ясный день включить режим вентиляции на 2–3 часа для просушки испарителя;
- запустить функцию Self Clean — просушка испарителя заморозкой/оттайкой;
- запустить функцию Steri Clean — стерилизация при 56 °C;
- выключить автомат 15 А в электрощите;
- очистить воздушные фильтры и установить на место;
- извлечь батарейки из пульта ДУ;
- осмотреть наружный блок — нет ли льда, снега, наледи.
Перед запуском в сезоне (весна):
- включить автомат в электрощите;
- вставить батарейки в пульт;
- запустить в режиме охлаждения на 30–40 минут;
- проверить разницу температур — 8–12 °C;
- проверить работу вентилятора на всех 5 скоростях — без вибрации и посторонних звуков;
- при отклонениях — вызвать мастера для планового ТО.
Замена или ремонт: что выгоднее
| Ситуация | Решение | Стоимость |
|---|---|---|
| Ошибка E14, износ подшипников | Замена мотора | 5 500–13 000 ₽ |
| Ошибка E14 + неисправность платы | Замена мотора + ремонт платы | 10 000–25 000 ₽ |
| Кондиционеру более 10 лет, несколько поломок | Замена кондиционера | от 35 000 ₽ (новый + монтаж) |
| Ремонт превышает 50% стоимости нового кондиционера | Замена кондиционера | экономически целесообразно |
При стоимости нового кондиционера Haier Flexis 3,5 кВт — 35 000–50 000 ₽, замена мотора (5 500–13 000 ₽) — оправданный ремонт. Если же требуется одновременно замена мотора и ремонт платы (10 000–25 000 ₽) — стоит рассмотреть замену кондиционера, особенно если ему более 7–8 лет.
Заказать замену мотора вентилятора в Москве
Компания «МонтажМастер» выполняет ремонт и замену моторов вентилятора внутренних блоков кондиционеров Haier в Москве, в том числе по адресу ул. Ясеневая, 12, корп. 2 (район Орехово-Борисово Южное, ЮАО).
Что мы предлагаем:
- диагностику ошибки E14 и других кодов ошибок Haier;
- электрическую диагностику DC-мотора (замер обмоток, датчика Холла);
- диагностику платы управления и драйвера DC-мотора;
- замену мотора вентилятора внутреннего блока (оригинал или совместимый аналог);
- ремонт и замену плат управления Haier;
- чистку внутреннего блока с разбором — теплообменник, крыльчатка, дренаж;
- чистку наружного блока мойкой высокого давления;
- антибактериальную обработку и дезинфекцию;
- замену фильтров (комбинированный, фотокаталитический, антиаллергенный);
- проверку давления фреона R32 и дозаправку при необходимости;
- настройку Wi-Fi, приложения Haier Evo и Яндекс Алисы;
- гарантию на работы — 1 год;
- гарантию на запчасти — по гарантии производителя.
Выезд по Южному административному округу и всей Москве. Опыт работы с инверторными сплит-системами Haier серии Flexis, с DC-моторами вентилятора, хладагентом R32, встроенным Wi-Fi, УФ-лампой и системой самоочистки Self Clean.
Свяжитесь с нами:
- Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
- E-mail:info@vent-master.ru
