Замена платы управления Suzuki SUSH-S124BE/SURH-S124BE

Замена платы управления кондиционера Suzuki SUSH-S124BE / SURH-S124BE в Москве

Клиент обратился в компанию «МонтажМастер» с жалобой на настенную сплит-систему Suzuki SUSH-S124BE / SURH-S124BE серии Standart. Кондиционер перестал реагировать на пульт управления, на дисплее внутреннего блока мигали индикаторы ошибок. После диагностики мастер определил неисправность платы управления внутреннего блока и произвёл её замену. В этой статье подробно разберём, как проявляется поломка, почему выходит из строя плата, как проходит замена и сколько это стоит.

Оборудование

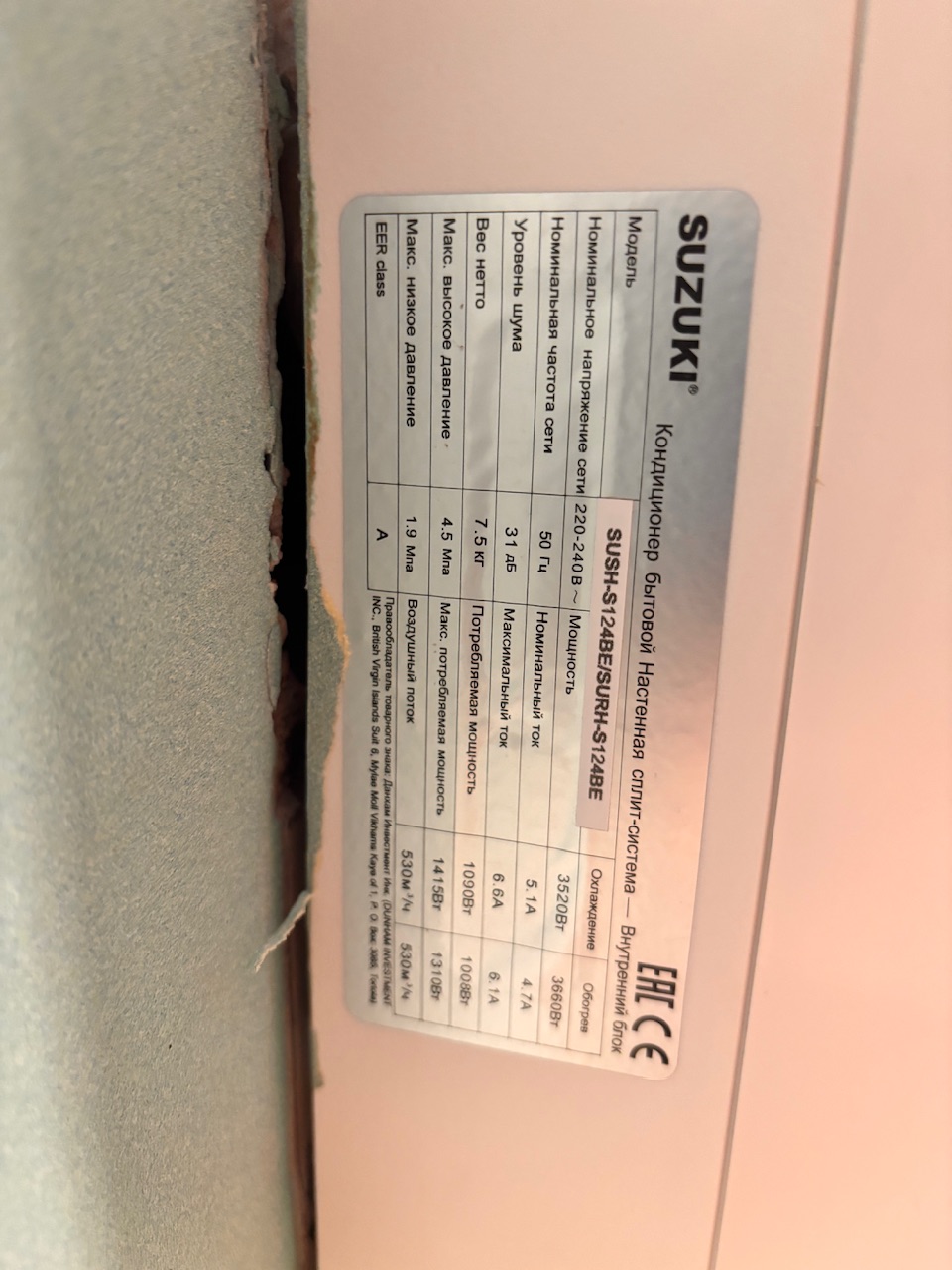

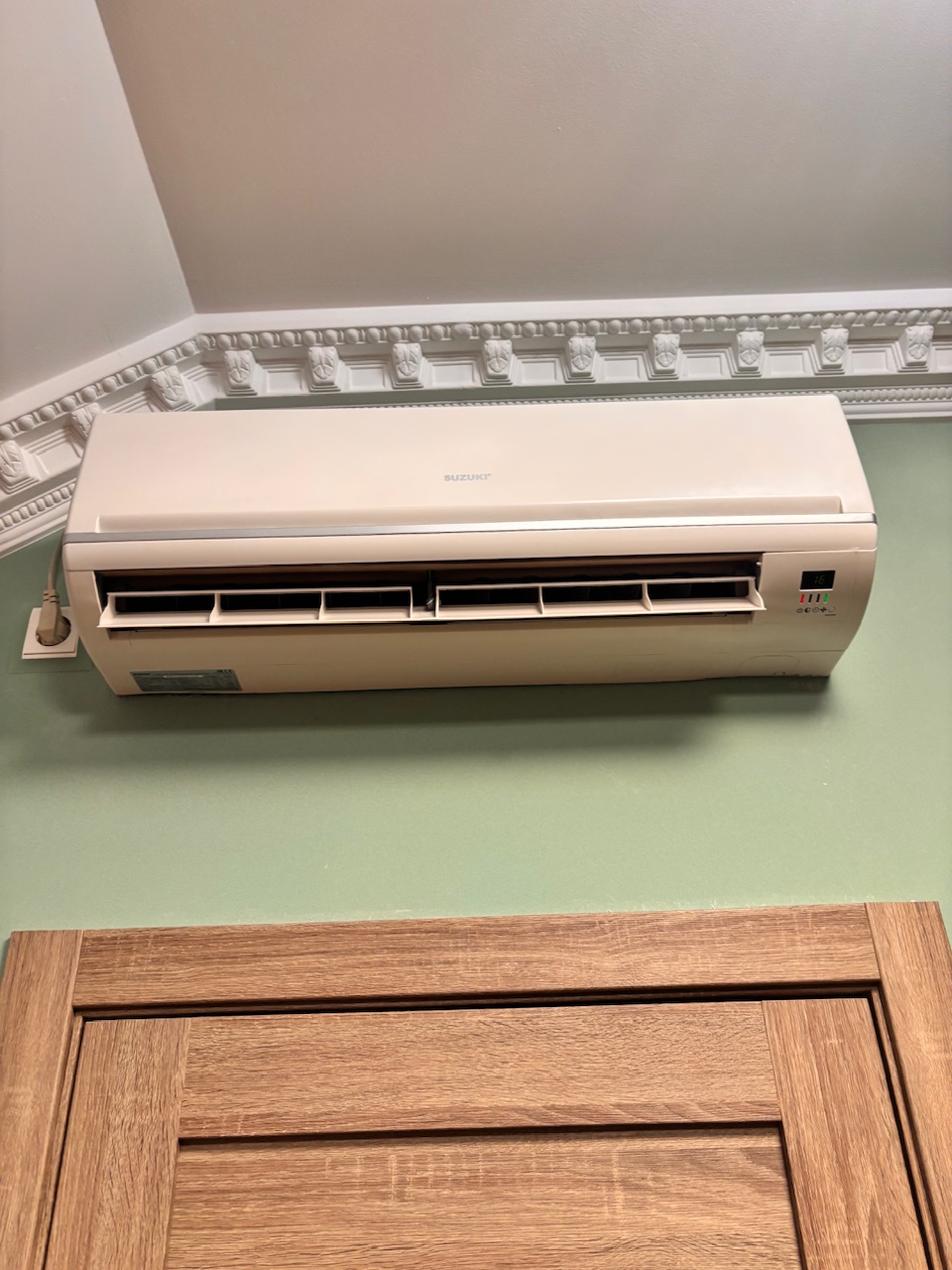

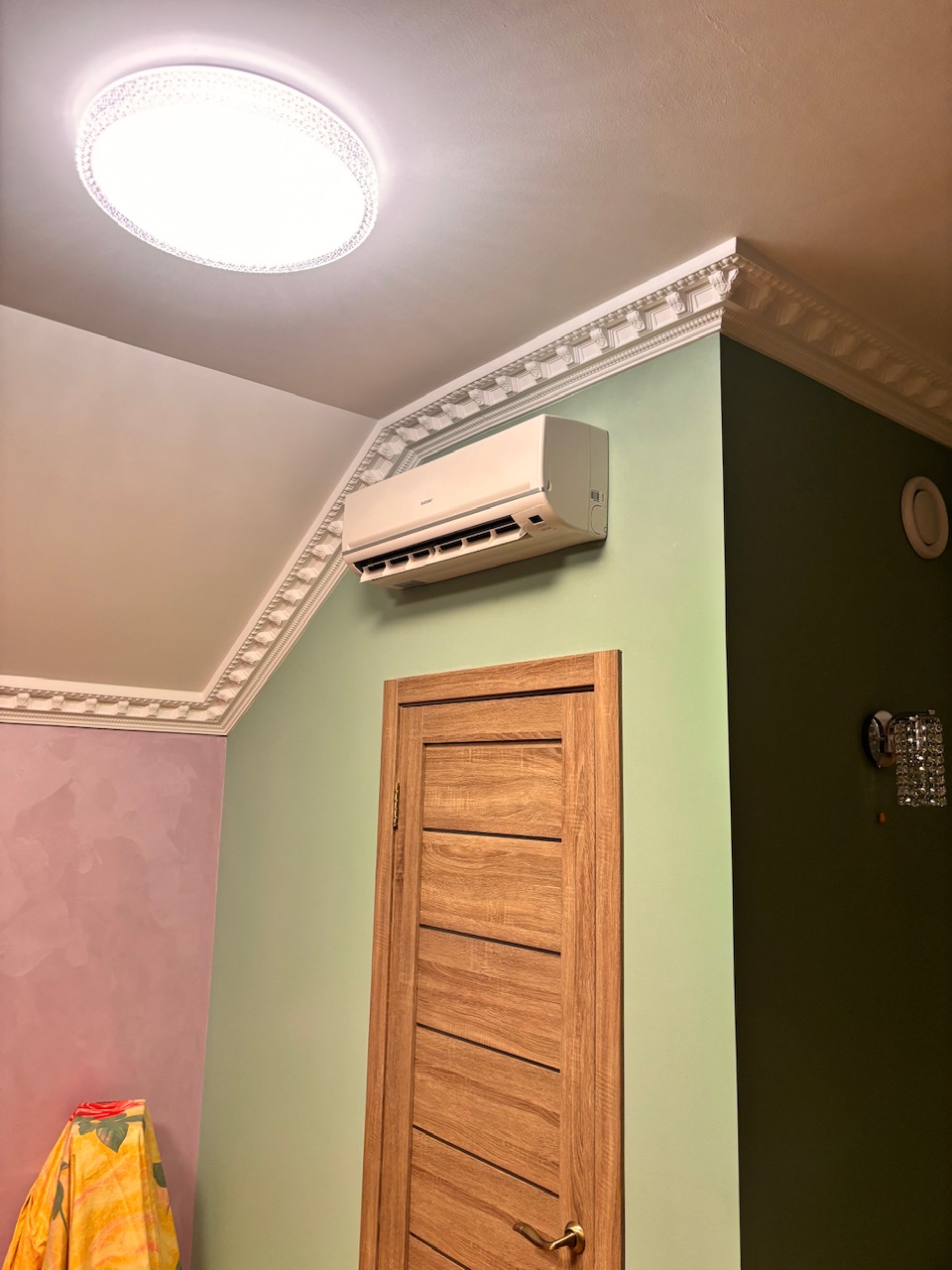

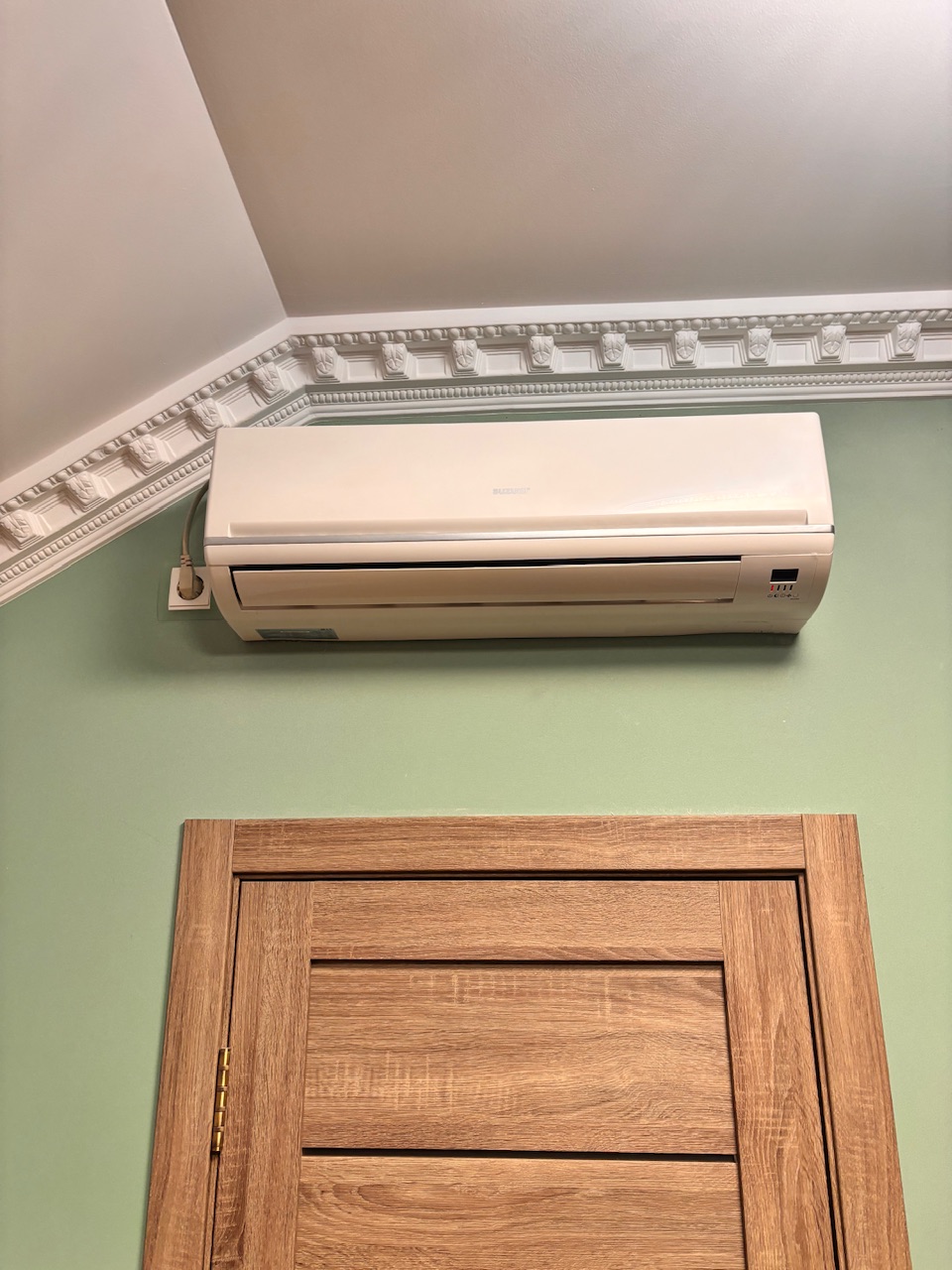

На объекте установлена настенная неинверторная сплит-система Suzuki SUSH-S124BE / SURH-S124BE — модель серии Standart мощностью охлаждения 3,52 кВт и обогрева 3,66 кВт, рассчитанная на помещение площадью до 35 кв. м.

Характеристики Suzuki SUSH-S124BE / SURH-S124BE

Модель оснащена электростатическим фильтром NANO-SILVER с ионами серебра, режимом SMART, автоматической очисткой испарителя, функцией авторестарта и LED-дисплеем.

Симптомы неисправности

Клиент описал проблему следующим образом:

• Кондиционер не включался с пульта управления — ни на охлаждение, ни на другие режимы
• На дисплее внутреннего блока индикатор рабочего режима мигал — срабатывала система самодиагностики
• Внутренний блок не реагировал на нажатие кнопок пульта, звуковых сигналов подтверждения не было
• При попытке включения вентилятор внутреннего блока не запускался

Сплит-системы Suzuki серии Standart оснащены системой самодиагностики, которая выводит коды ошибок миганием индикатора на панели внутреннего блока:

В данном случае индикатор мигал сериями без чёткого кода — это указывало на неисправность самой платы управления, а не периферийных датчиков.

Диагностика

Мастер выехал на объект в день обращения и провёл поэтапную диагностику:

1. Проверка питания

• Напряжение в розетке — 220 В, в норме
• Автоматический выключатель в щитке — включён, не выбивал
• Кабель питания внутреннего блока — целостность не нарушена

2. Проверка пульта управления

• Батарейки пульта — заменены на новые для теста
• ИК-светодиод пульта — исправен (проверен мультиметром и камерой телефона)
• Сигнал с пульта поступал, но внутренний блок не реагировал — проблема не в пульте

3. Визуальный осмотр платы

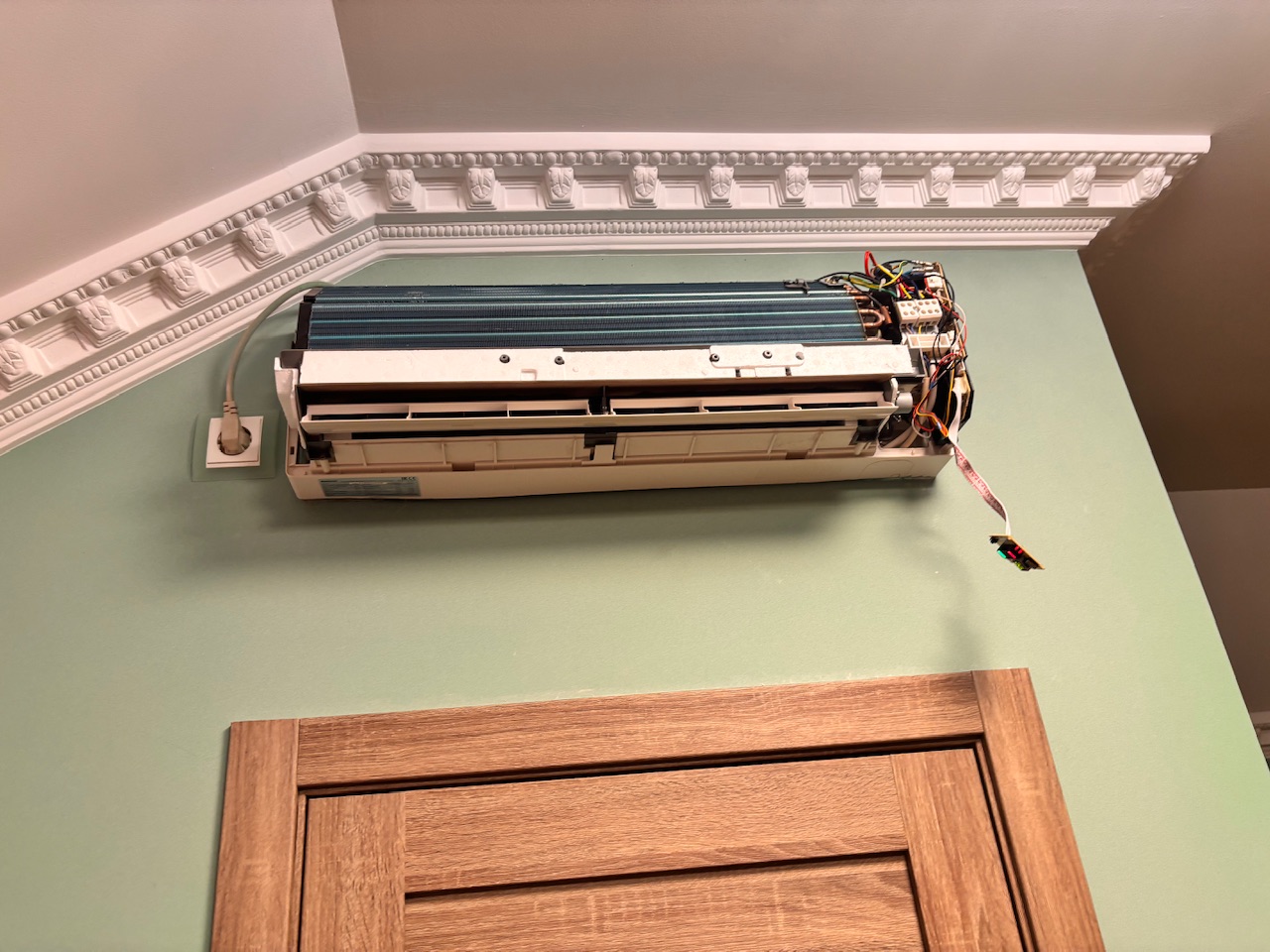

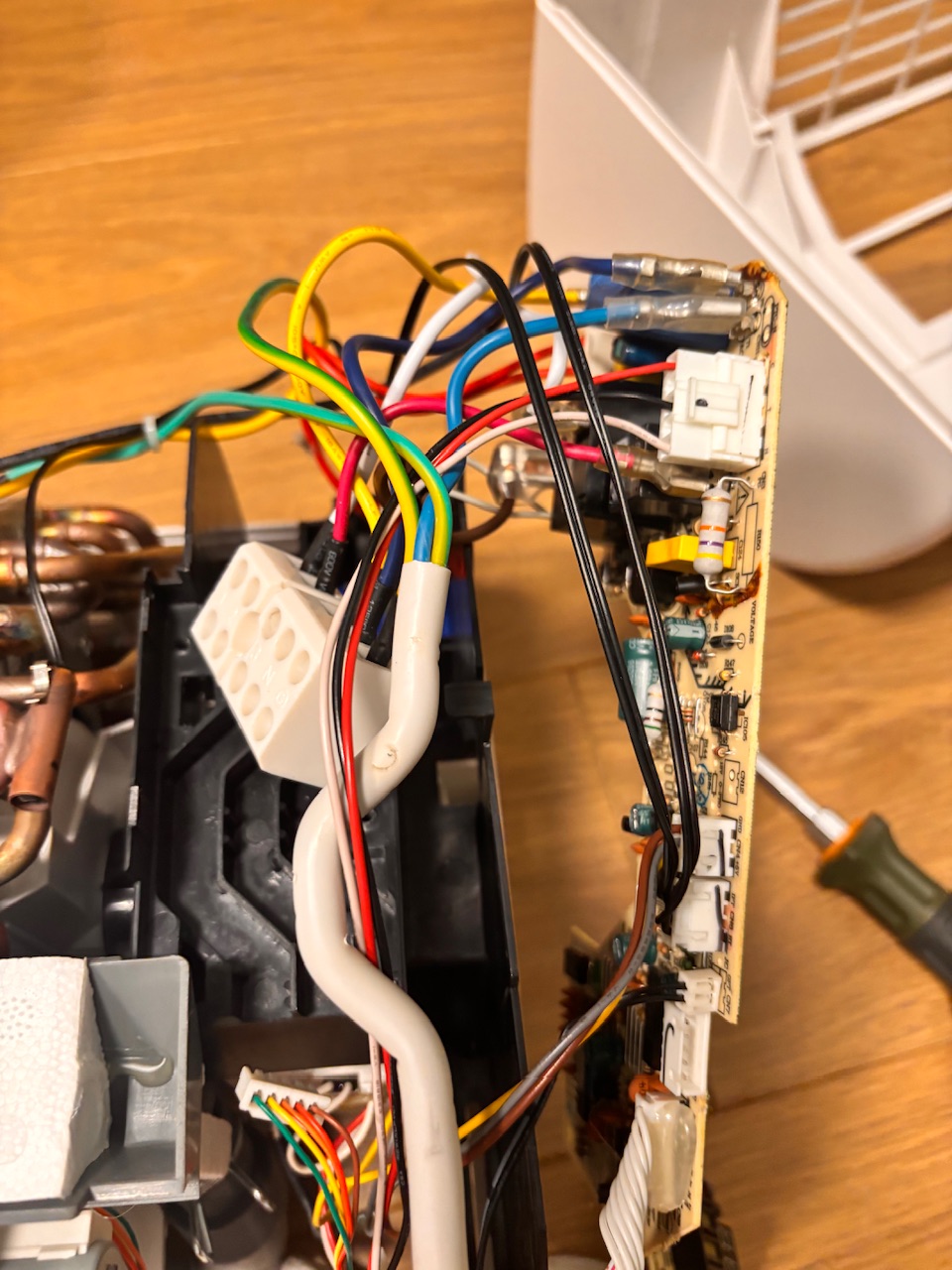

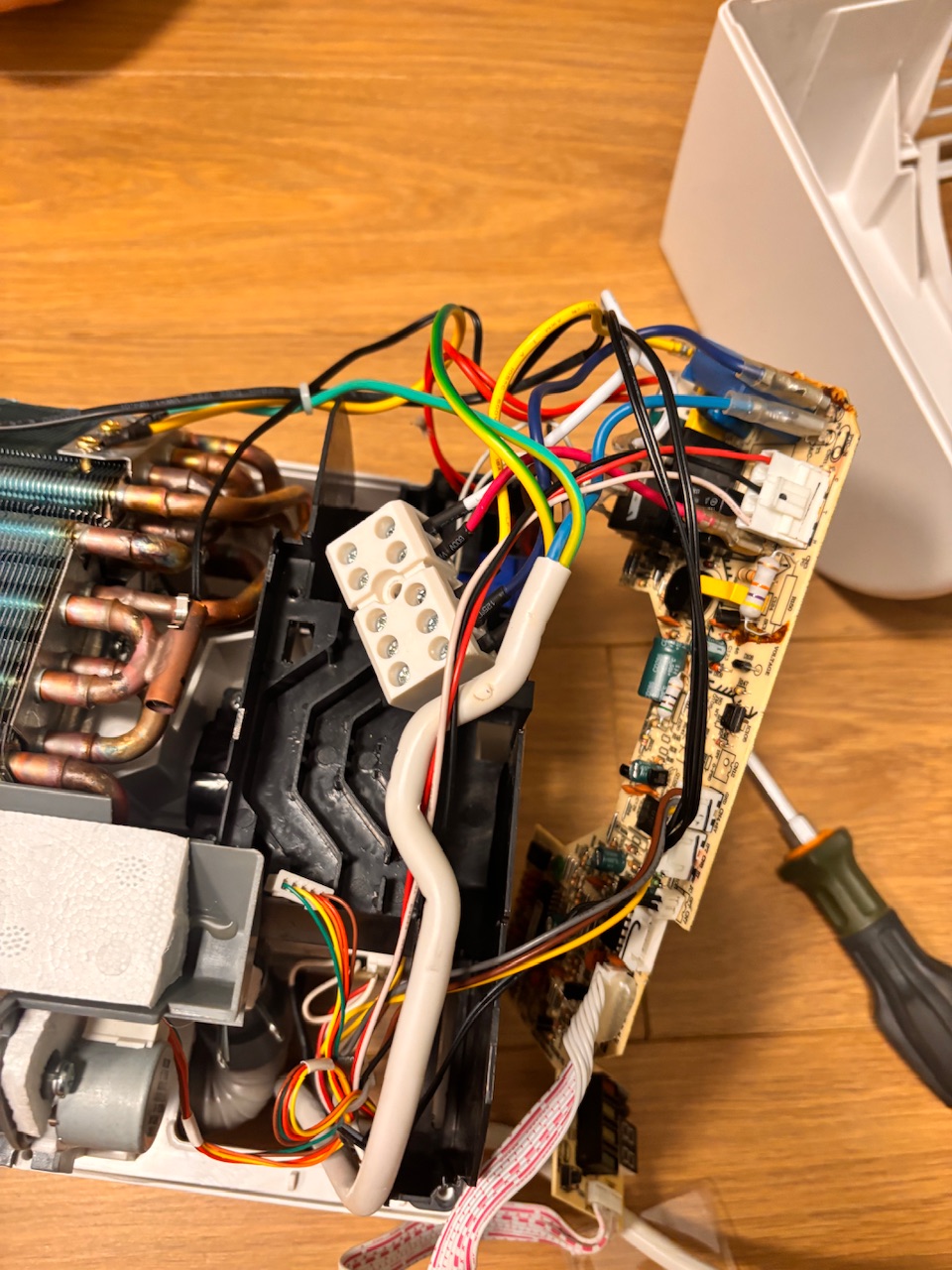

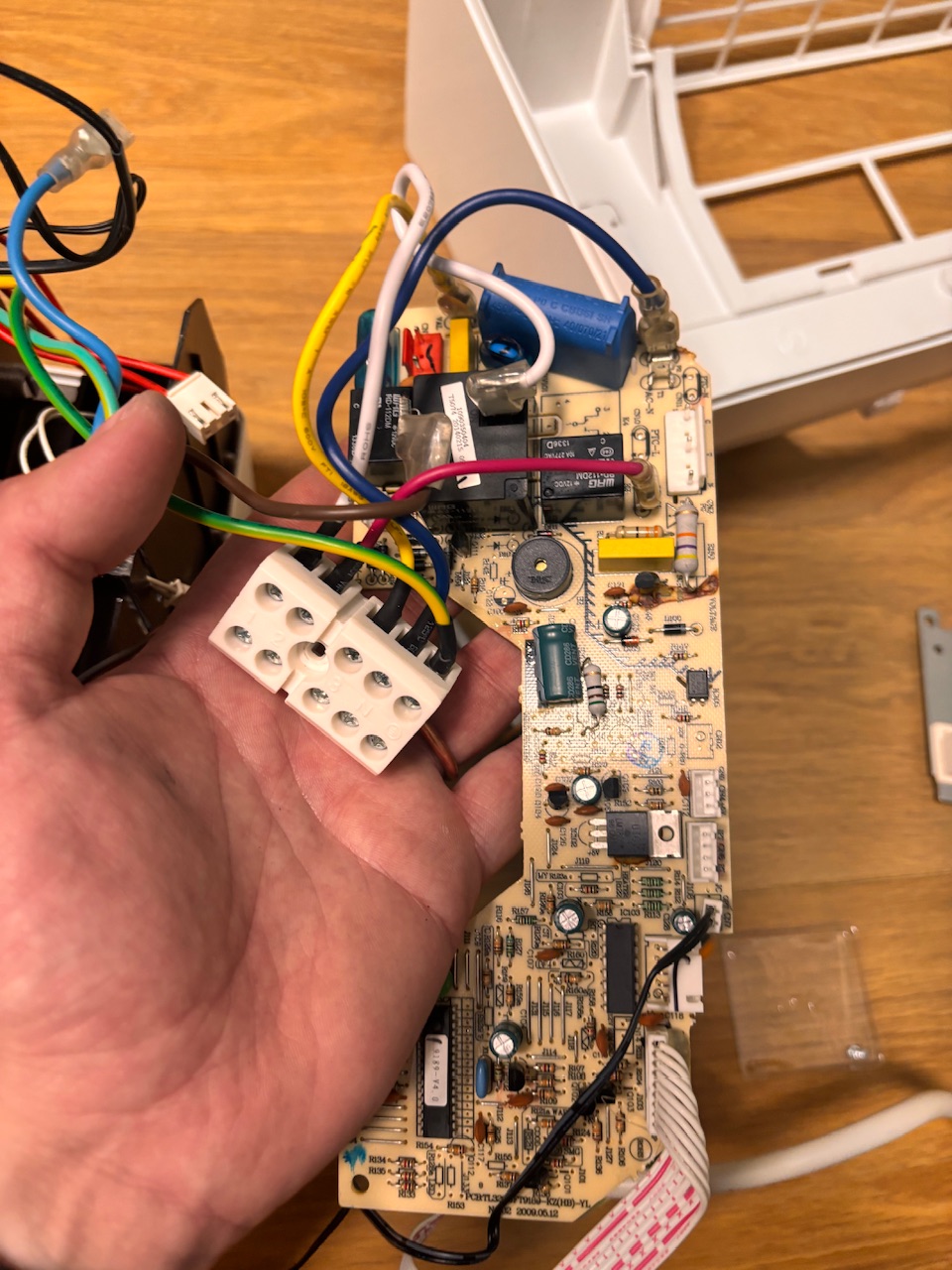

Мастер снял переднюю панель и крышку внутреннего блока, получил доступ к плате управления. При визуальном осмотре обнаружено:

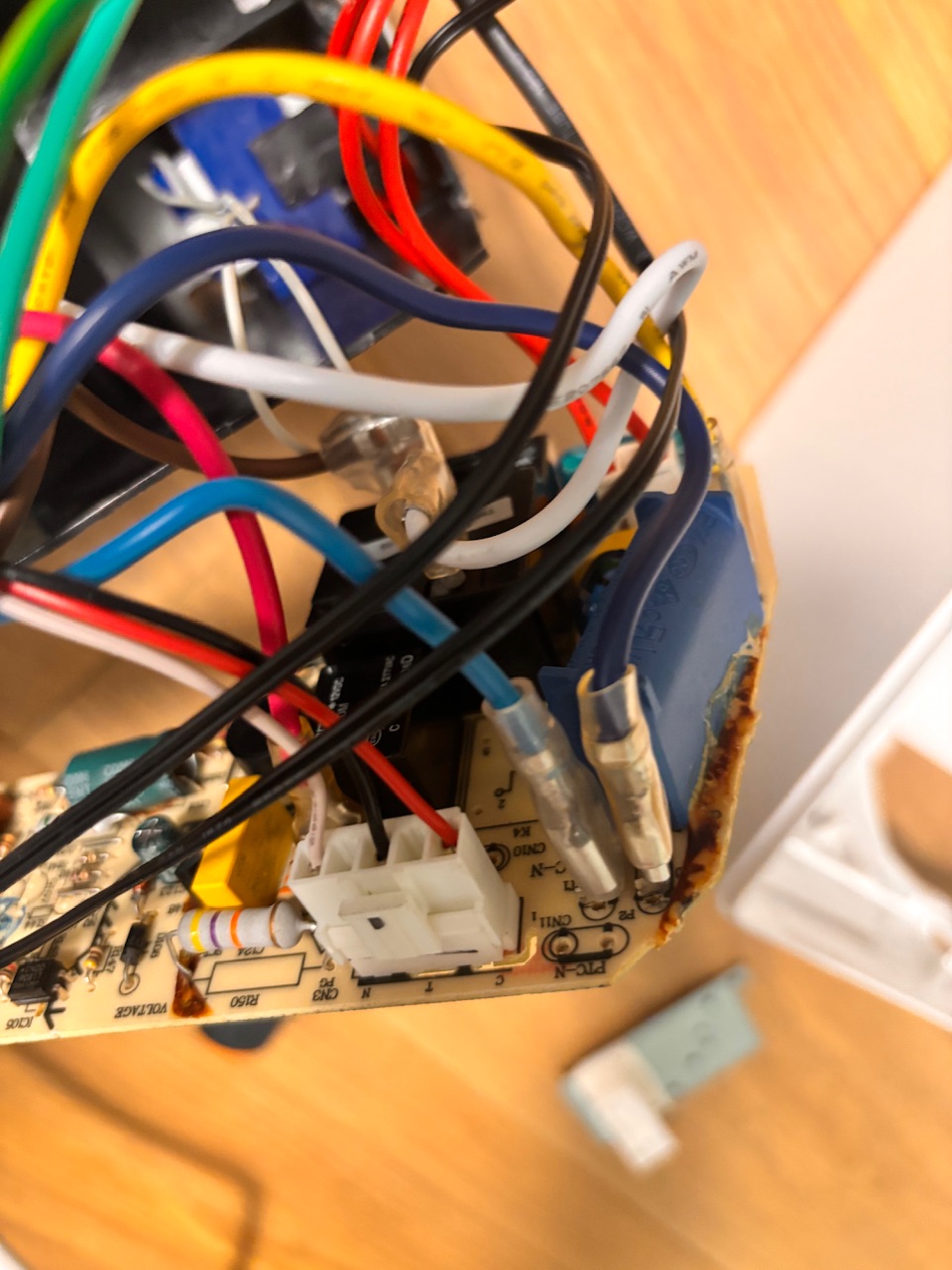

• Вздутый электролитический конденсатор на плате — признак перегрузки и деградации компонента
• Потемнение текстолита в районе силовой части платы — следы локального перегрева
• Запах гари — слабый, но ощутимый, подтверждающий термическое повреждение

Дальнейшая проверка мультиметром показала обрыв в цепи питания микроконтроллера — напряжение на ключевых компонентах отсутствовало. Плата управления была признана неремонтопригодной — требовалась замена.

Причины выхода платы из строя

Платы управления — один из самых уязвимых узлов кондиционера. Основные причины поломки:

• Скачки напряжения. Кондиционер Suzuki SUSH-S124BE подключается к бытовой сети 220 В без стабилизатора. Кратковременные перенапряжения, грозовые наводки и переключения фаз пробивают электролитические конденсаторы и варисторы на плате.
• Перегрев электроники. Пыль, скапливающаяся внутри блока, нарушает теплоотвод от платы. Со временем перегрев приводит к деградации конденсаторов и выгоранию дорожек.
• Влага из дренажной системы. Если дренаж засорён и конденсат подтекает к плате, вода вызывает короткое замыкание и коррозию контактов.
• Естественный износ. Электролитические конденсаторы имеют ограниченный ресурс — 5–7 лет при нормальных условиях. После этого ёмкость падает, и плата перестаёт работать корректно.
• Насекомые. В наружных блоках часто встречаются следы насекомых, вызывающих короткие замыкания между контактами платы.

В данном случае основной причиной стал износ электролитического конденсатора, усугублённый скачком напряжения в сети.

Когда нужен ремонт, а когда — замена

Решение о ремонте или замене платы принимается после диагностики:

В данном случае на плате наблюдались потемнение текстолита, вздутый конденсатор и обрыв в цепи питания — мастер рекомендовал полную замену.

Процесс замены платы

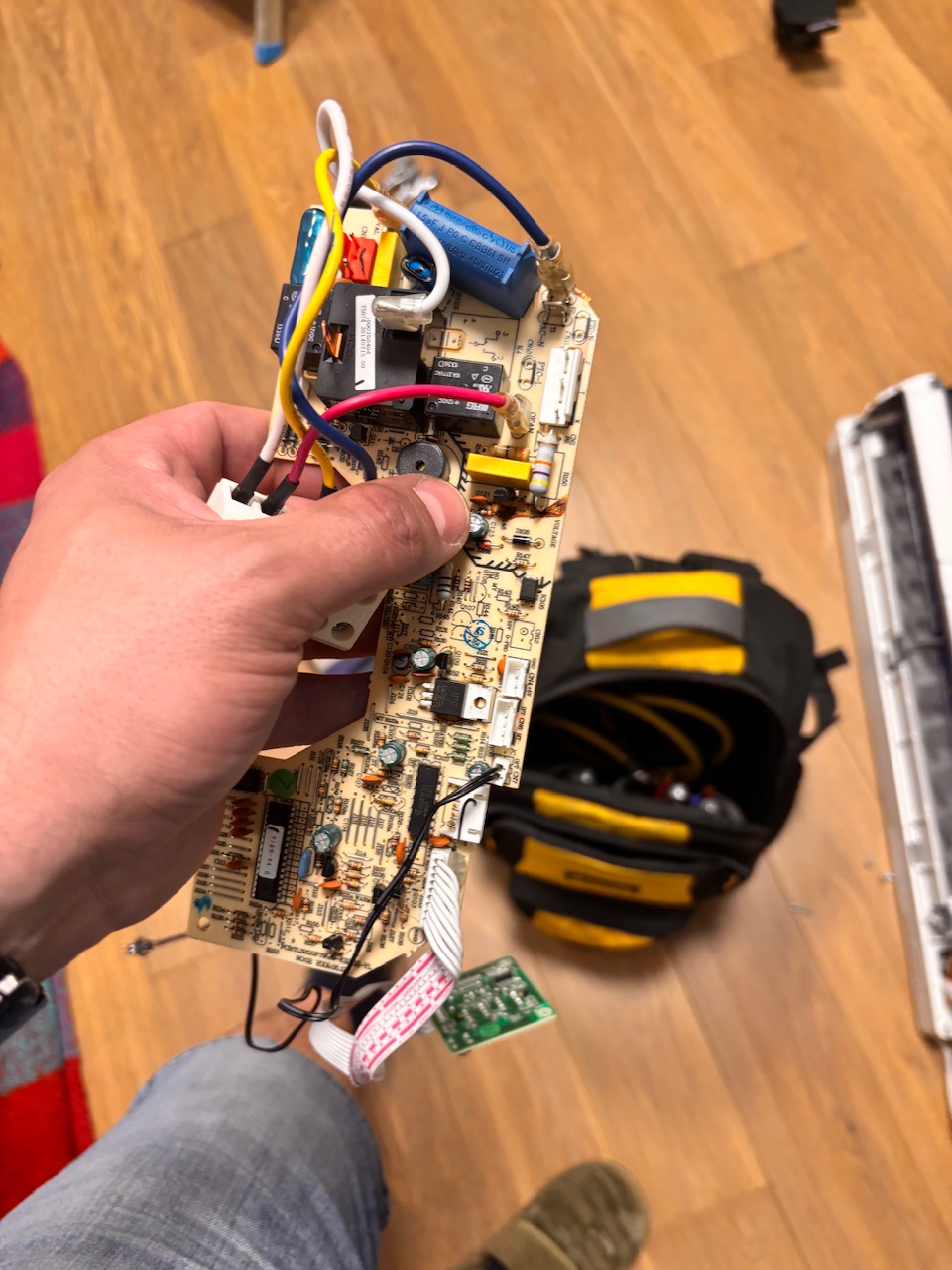

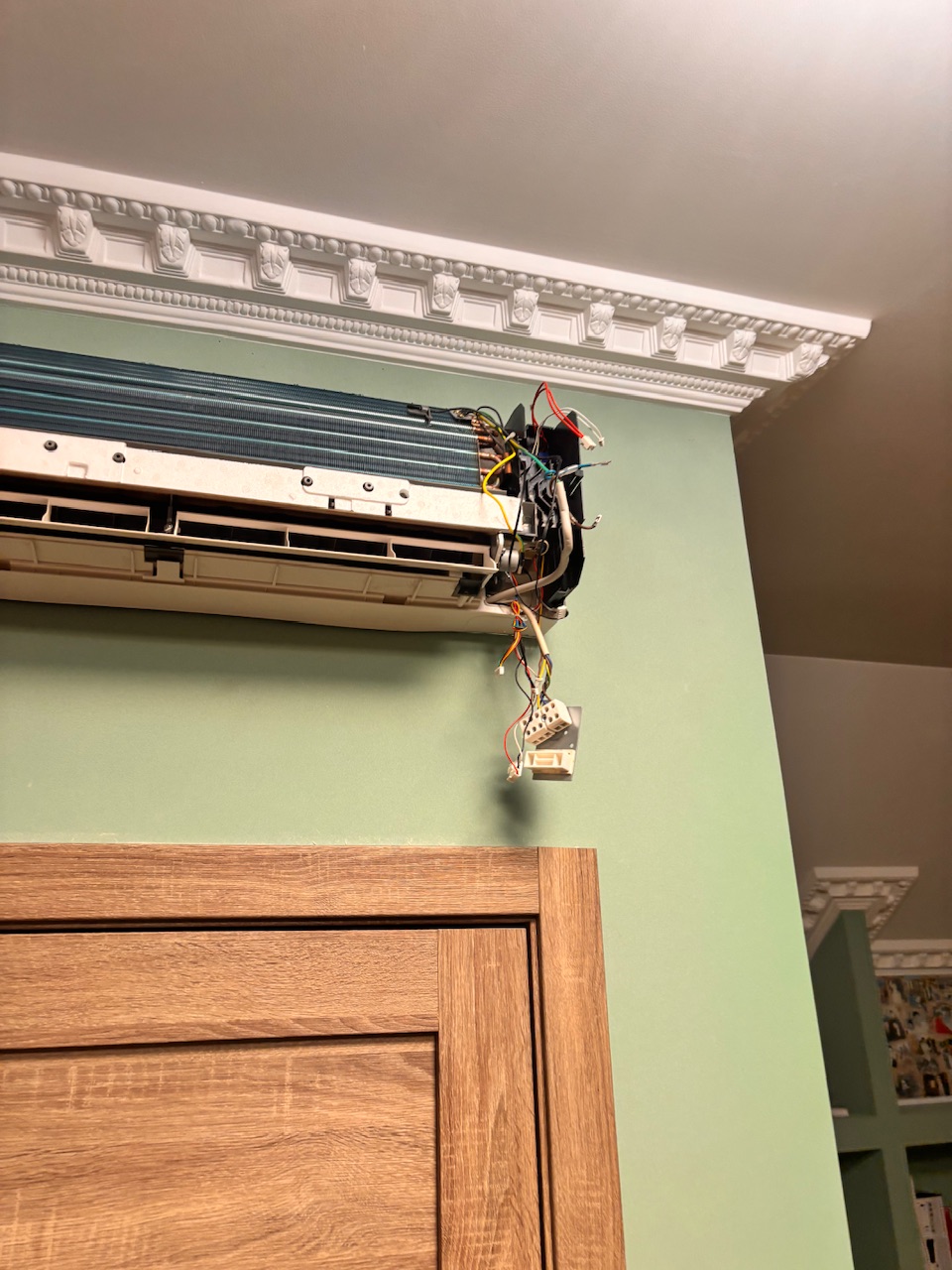

1. Демонтаж старой платы

• Кондиционер обесточен

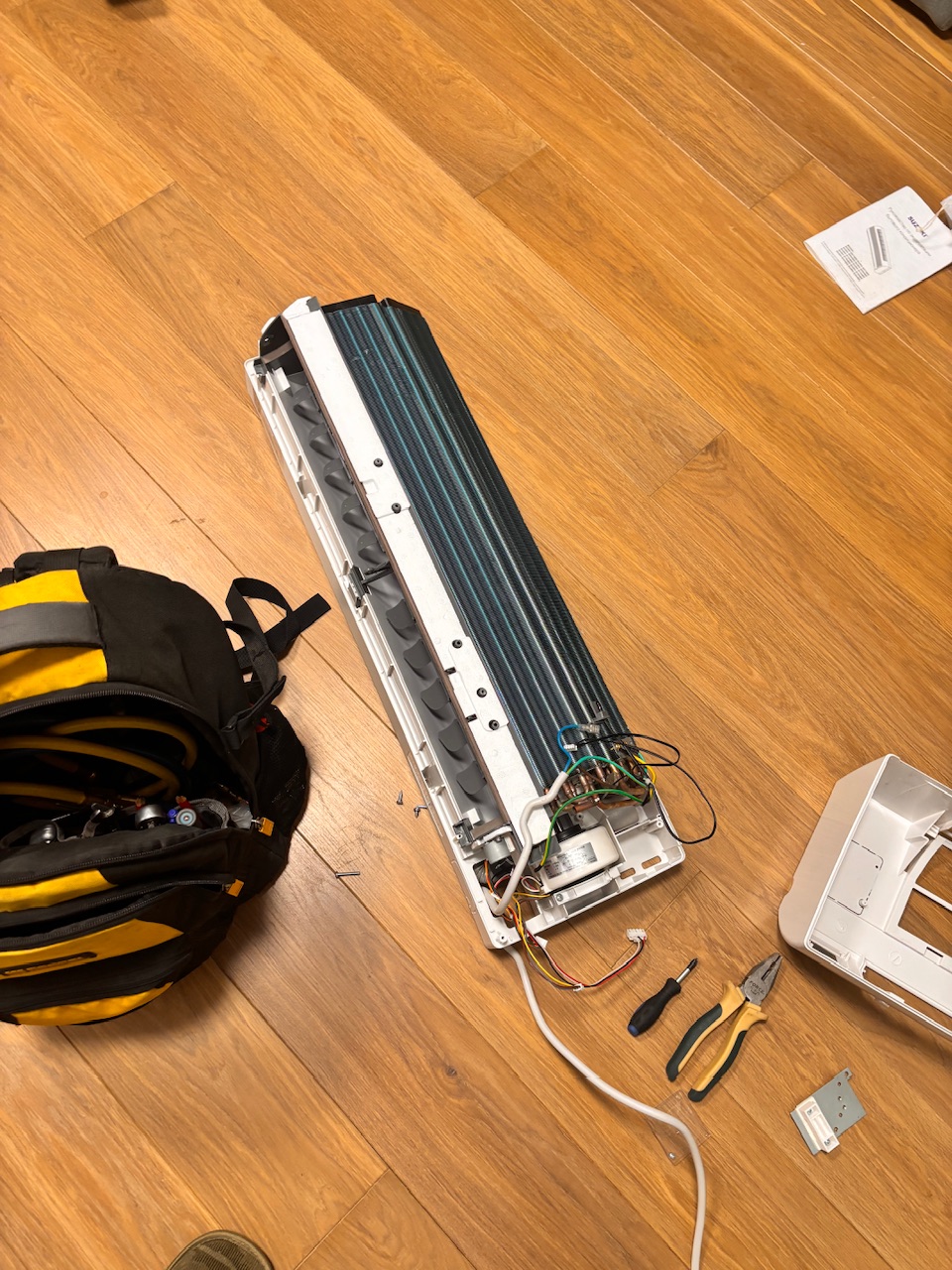

• Снята передняя панель и крышка внутреннего блока

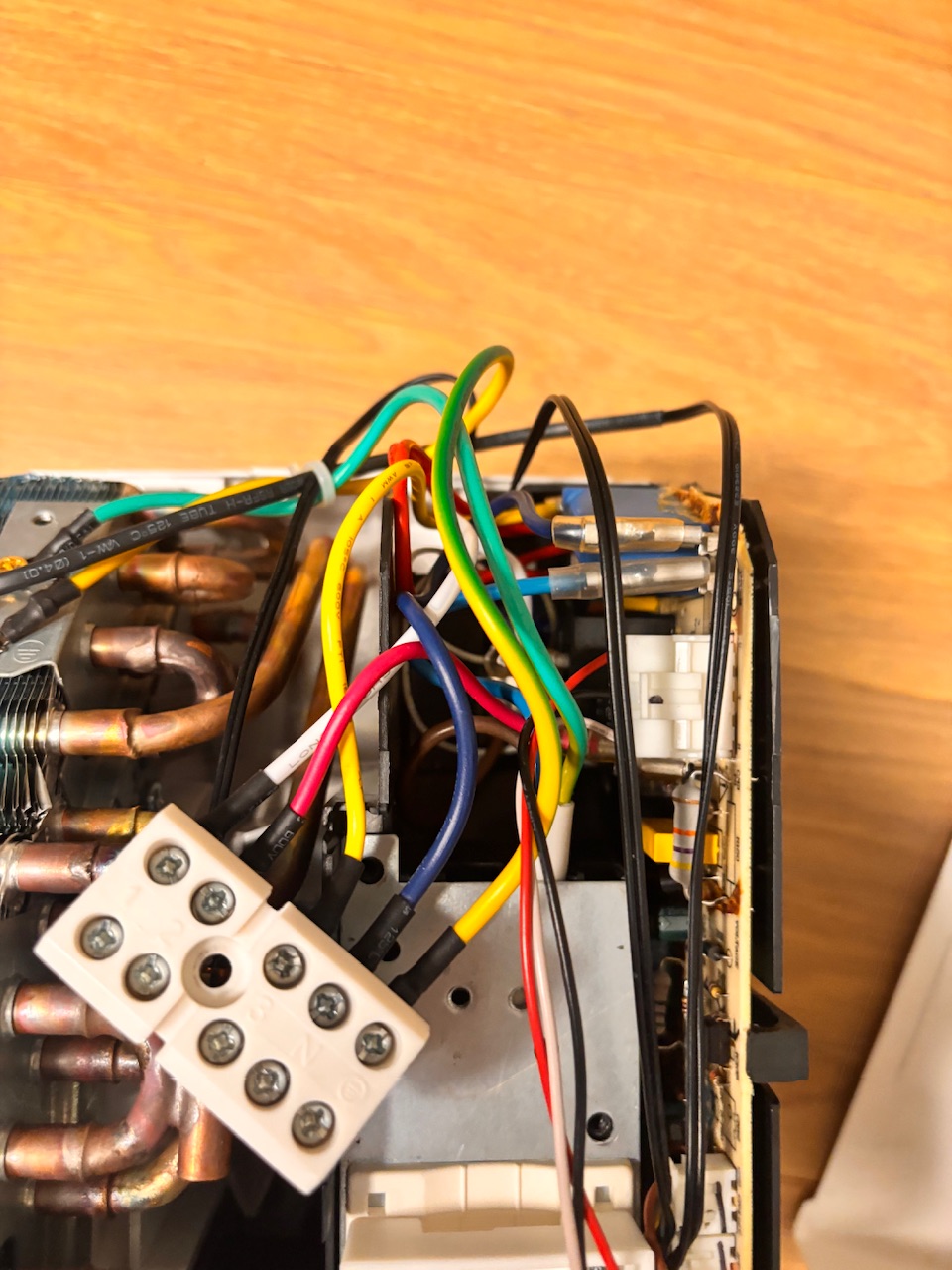

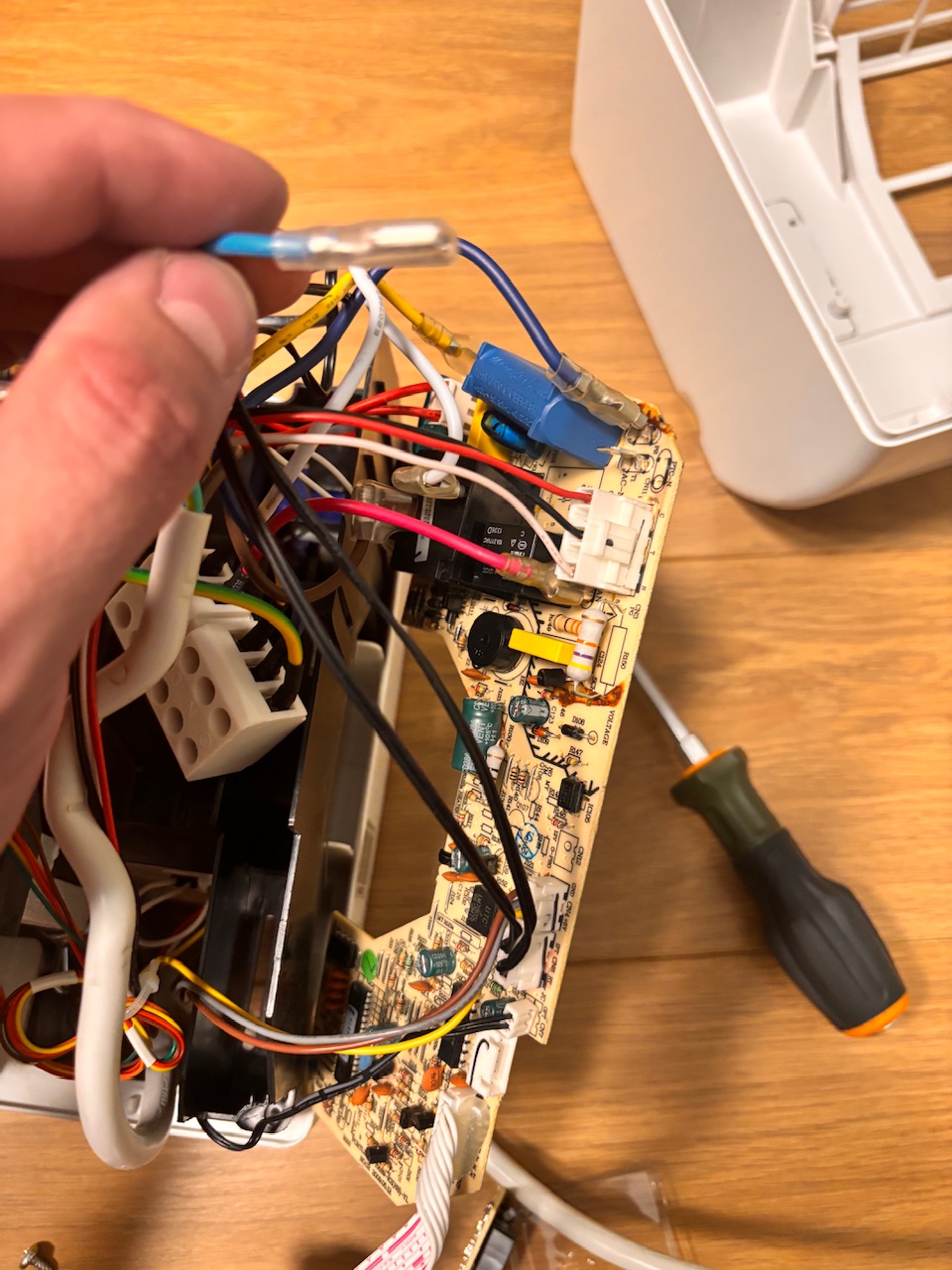

• От платы отсоединены все разъёмы: датчики температуры, мотор вентилятора, мотор жалюзи, ИК-приёмник, дисплей, межблочный кабель
• Откручены крепёжные винты, плата извлечена

2. Подбор новой платы

Для модели Suzuki SUSH-S124BE серии Standart использовалась оригинальная плата управления внутреннего блока. Компания «МонтажМастер» поддерживает склад запчастей для популярных брендов — в большинстве случаев плата доступна со склада или поставляется в течение 1–3 дней. vent-master.ru

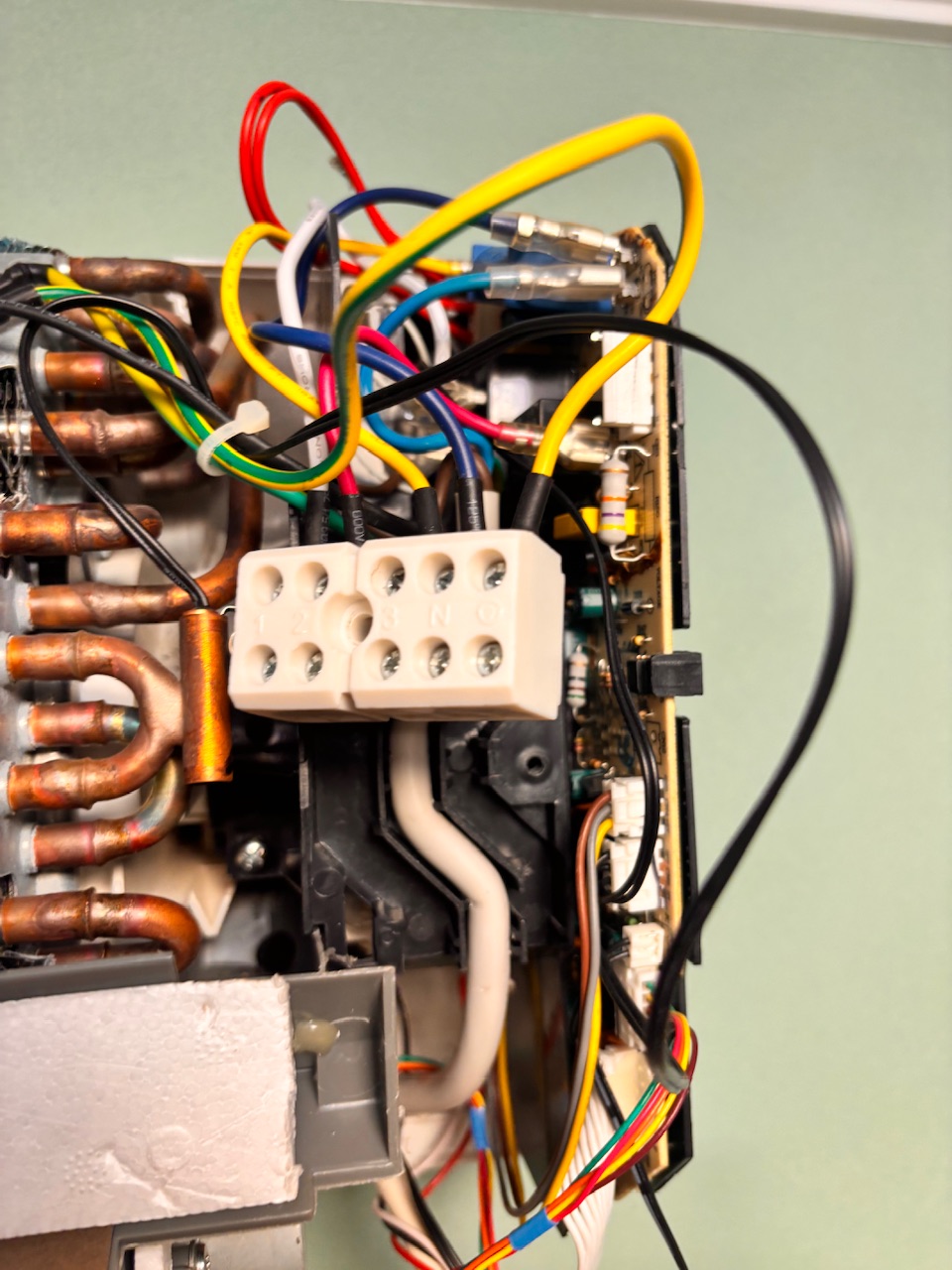

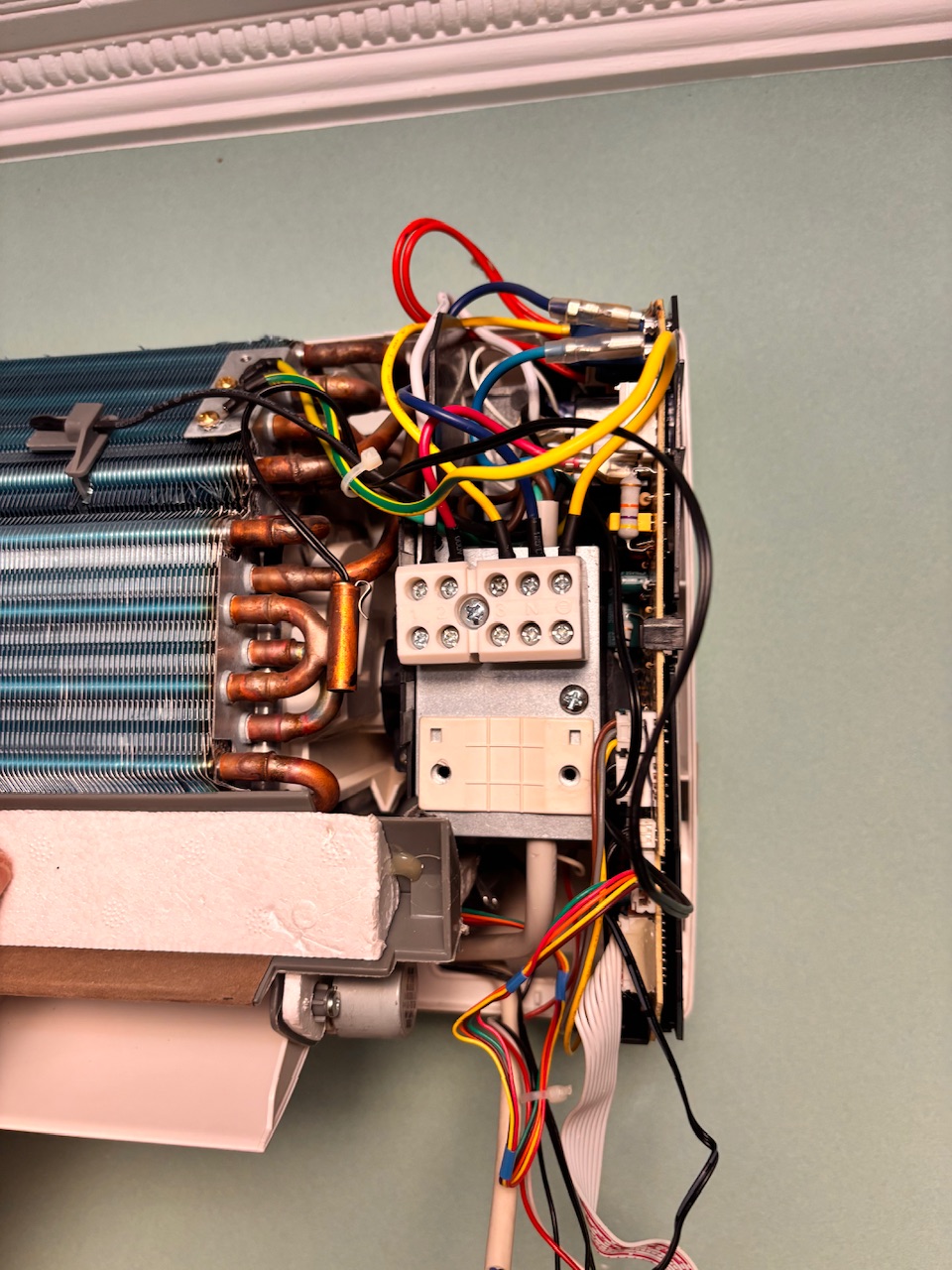

3. Установка новой платы

• Новая плата закреплена на штатное место
• Подключены все разъёмы в соответствии с маркировкой

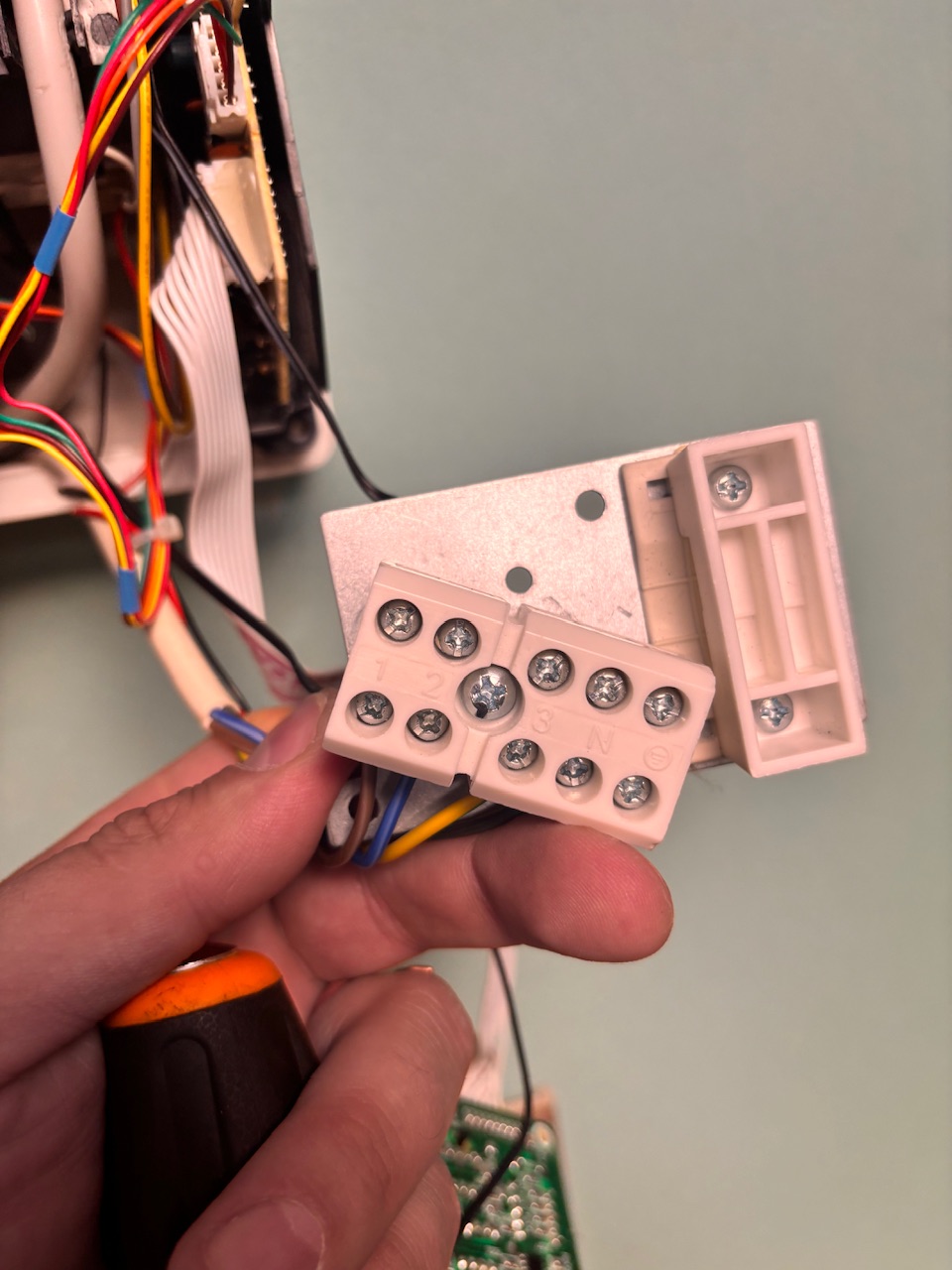

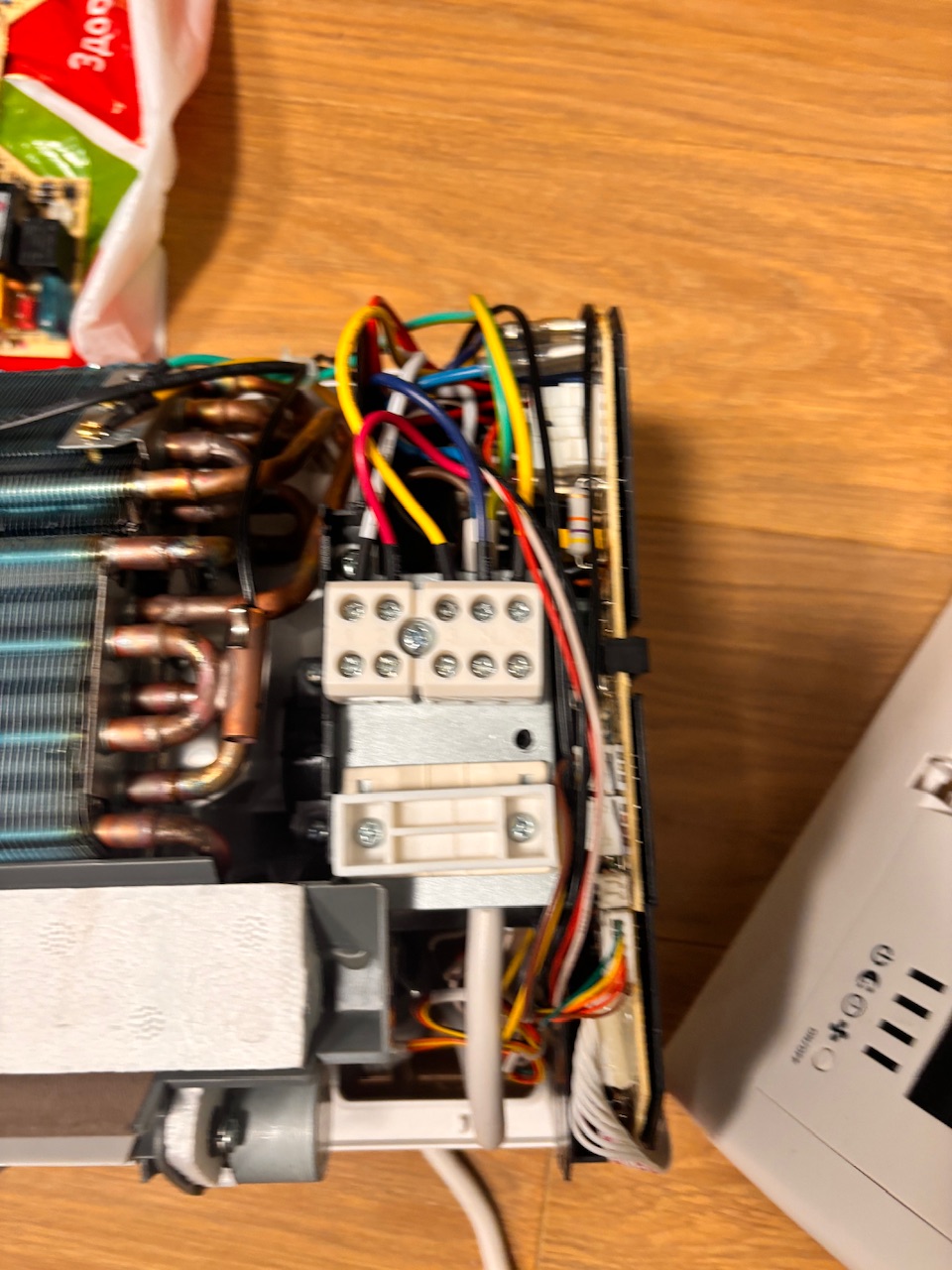

• Межблочный кабель подключён к клеммной колодке с соблюдением схемы (L, N, S)
• Проверена надёжность всех контактных соединений

4. Тестовый запуск

• Кондиционер подключён к сети
• Тест пульта управления — кондиционер отреагировал на все команды: охлаждение, обогрев, вентиляция, осушение, ночной режим, турборежим
• Вентилятор внутреннего блока запустился на всех трёх скоростях
• Жалюзи качаются в горизонтальной и вертикальной плоскости
• Дисплей отображает заданную температуру без ошибок

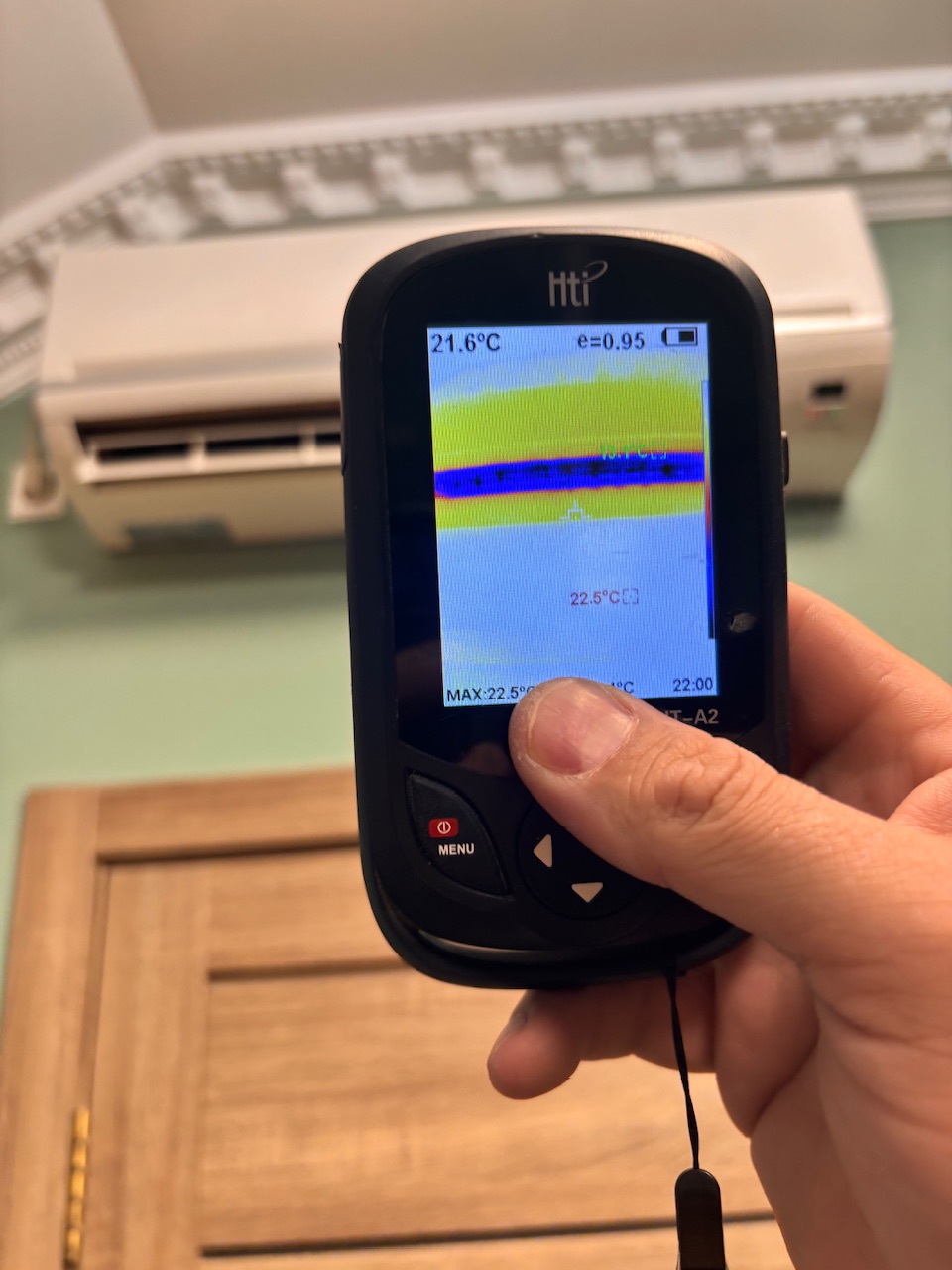

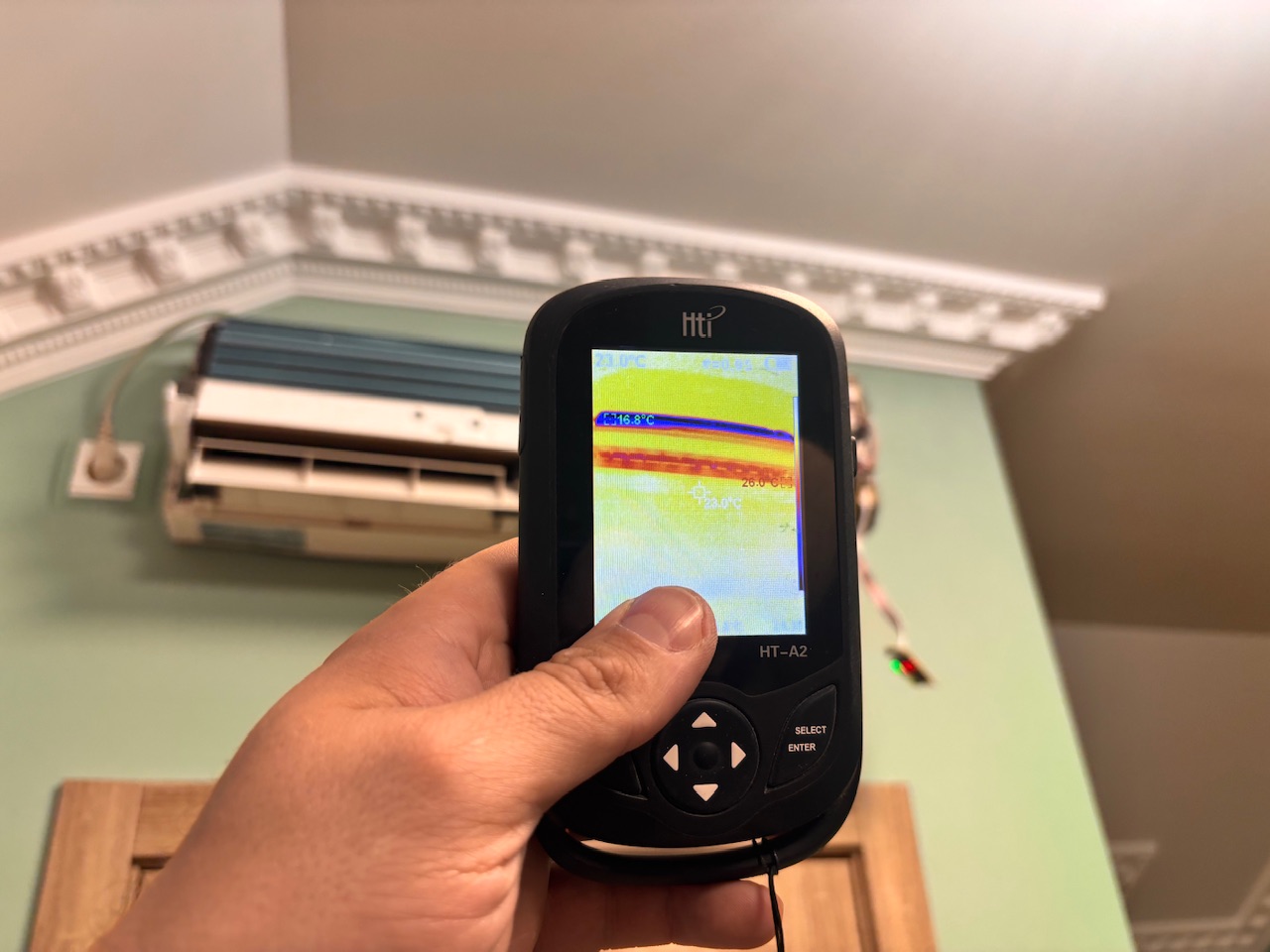

• Температура воздуха на выходе — 13 °C при температуре в помещении 24 °C (норма для модели 12 000 BTU)
• Наружный блок запускается, компрессор работает без посторонних шумов

Стоимость работ

По прайс-листу компании «МонтажМастер»: vent-master.ru

Стоимость заменяемых узлов и деталей не учтена в цене работ и оплачивается дополнительно. Точную стоимость запчасти мастер озвучивает после диагностики и согласует с клиентом до начала ремонта. vent-master.ru

Для сравнения — средние цены на замену платы управления по Москве в других сервисных компаниях составляют от 3 000 до 5 000 руб. только за работу, без стоимости самой запчасти.

Как продлить срок службы платы управления

Чтобы избежать повторной поломки, рекомендуется:

• Установить стабилизатор напряжения. Защитит электронику от скачков и перенапряжений — главная причина выхода плат из строя.
• Регулярно обслуживать кондиционер. Чистка фильтров, теплообменника и дренажа предотвращает перегрев электроники и попадание влаги на плату. Рекомендуемая периодичность — 1–2 раза в год. vent-master.ru
• Не включать кондиционер при низком напряжении. Если лампочки в доме мигают или тускло горят — напряжение нестабильно, кондиционер лучше не включать.
• Использовать одну розетку. Не подключать кондиционер в тройник с холодильником, микроволновкой или мощными приборами — это создаёт перегрузки и скачки.

Почему стоит обратиться в «МонтажМастер»

Наша компания выполняет ремонт кондиционеров в Москве и Московской области более 14 лет. Мы работаем с оборудованием всех основных брендов, включая Suzuki, и располагаем складом запчастей для оперативного ремонта.

Наши преимущества:

• Выезд мастера в день обращения — бесплатно
• Диагностика при заказе ремонта — бесплатно
• Оригинальные и сертифицированные запчасти в наличии
• Гарантия на все выполненные работы и установленные детали
• Ремонт на дому или в офисе — без снятия оборудования
• Работаем с частными лицами и организациями

Как заказать ремонт

Чтобы оформить заявку на ремонт или замену платы управления кондиционера Suzuki, позвоните по телефону +7 (495) 644-88-40 или +7 (916) 397-51-31. Заявки также принимаются по электронной почте: info@vent-master.ru.

Мастер приедет на объект, проведёт бесплатную диагностику, определит причину поломки и согласует стоимость ремонта до начала работ. В большинстве случаев замена платы выполняется за один визит. Не откладывайте ремонт — работа кондиционера с неисправной платой может привести к повреждению компрессора и других дорогостоящих узлов.
