Замена пускового конденсатора LG S07LHK на шоссе Энтузиастов
Компания «МонтажМастер» выполнила замену пускового конденсатора компрессора кондиционера LG S07LHK в квартире на шоссе Энтузиастов (район Перово, ВАО Москвы). Типичная неисправность для неинверторных сплит-систем на фреоне R22 — компрессор гудит при включении, но не запускается. Причина — деградация пускового конденсатора: ёмкость упала ниже критического значения, и компрессор не получает достаточного пускового момента. Мастер провёл диагностику, замерил ёмкость конденсатора мультиметром, подобрал новый конденсатор CBB65 25 мкФ / 450 В и выполнил замену за один визит. Ниже — описание модели, симптомов, регламента работ и актуальные цены.
Об адресе

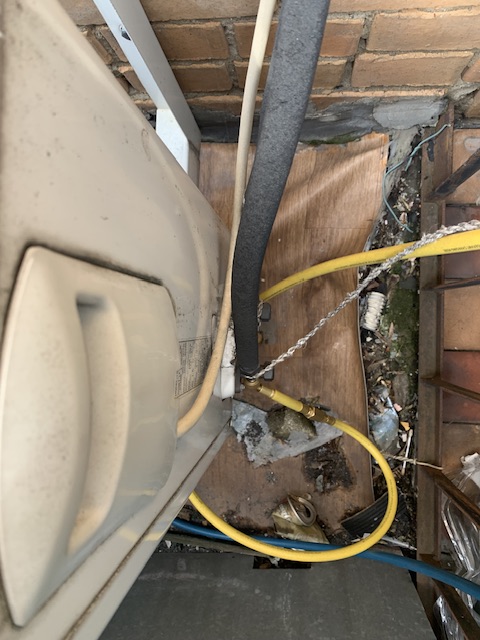

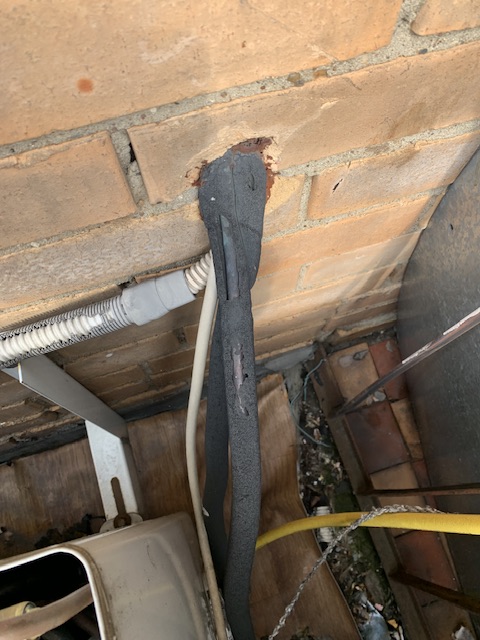

Шоссе Энтузиастов — крупная магистраль в восточной части Москвы, район Перово ВАО. Вдоль шоссе расположены жилые дома 1970–1990-х годов постройки. Наружный блок кондиционера установлен на фасаде, доступ к нему — через окно, без привлечения промышленных альпинистов.
О модели

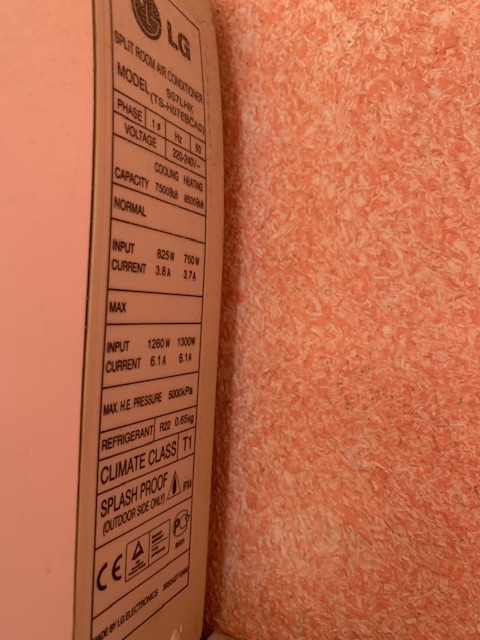

LG S07LHK
Неинверторная настенная сплит-система серии Cascade мощностью 7000 BTU на хладагенте R22. Модель выпущена в 2006–2010 годах, производство — Южная Корея / Китай. Сплит-система оснащена плазменным, антиаллергенным и тройным фильтрами очистки воздуха, таймером, ночным режимом, функцией быстрого охлаждения и автоматического перезапуска. Компрессор — неинверторный (on/off), работает в старт-стопном режиме, где пусковой конденсатор является критическим элементом.
Параметр
Значение
Тип
настенная неинверторная сплит-система (on/off)
Серия
Cascade
Мощность охлаждения
2 300 Вт
Мощность обогрева
2 500 Вт
Площадь помещения
до 23 м²
Хладагент
R22 (хлордифторметан)
Тип компрессора
неинверторный (on/off)
Уровень шума (внутр. блок, мин/макс)
27 / 34 дБ
Уровень шума (наружн. блок)
48 дБ
Потребляемая мощность (охлаждение)
920 Вт
Потребляемая мощность (обогрев)
870 Вт
Максимальный воздушный поток
6,5 м³/мин
Диаметр труб (жидк./газ.)
6,35 / 9,52 мм (1/4 + 3/8")
Максимальная длина трассы
15 м
Габариты внутреннего блока
890 × 210 × 290 мм
Вес внутреннего блока
10 кг
Габариты наружного блока
776 × 449 × 234 мм
Вес наружного блока
30,3 кг
Производитель
LG Electronics (Южная Корея)
Почему именно пусковой конденсатор
Пусковой конденсатор — одна из самых уязвимых деталей неинверторного кондиционера. Его функция — создать сдвиг фаз в пусковой обмотке компрессора, обеспечив необходимый пусковой момент. Без исправного конденсатора компрессор не может стартовать.
Для неинверторных моделей LG серии Cascade (S07LHK, S09LHK, S12LHK) деградация пускового конденсатора — самая частая причина отказа компрессора. Конденсатор находится в наружном блоке и подвергается перепадам температур, влажности и вибрации. Средний срок службы — 5–8 лет, после чего ёмкость начинает падать.
Симптомы неисправности
Заказчик позвонил с жалобой: кондиционер LG S07LHK перестал охлаждать. При включении режима охлаждения наружный блок издавал гул, но компрессор не запускался. Внутренний блок работал — вентилятор вращался, жалюзи двигались, но воздух не охлаждался.
Компрессор гудит, но не запускается — при включении слышен ровный гул электродвигателя, но вращения нет. Это классический симптом: пускового момента не хватает.
Кондиционер не охлаждает — внутренний блок работает, воздух подаётся, но без охлаждения. Компрессор не включён, фреоновый контур не циркулирует.
Повторные попытки запуска — компрессор пытается запуститься несколько раз, затем срабатывает тепловая защита. После остывания цикл повторяется.
Наружный блок греется — при длительных попытках запуска корпус компрессора нагревается, что при отсутствии ремонта приводит к выходу из строя обмоток.
Щелчки реле — в наружном блоке слышны периодические щелчки: реле подаёт напряжение на компрессор, но тот не запускается.
Важно: работа кондиционера с неисправным пусковым конденсатором приводит к перегреву обмоток компрессора. Если затянуть с ремонтом, замена конденсатора за 1 400–2 400 ₽ превратится в замену компрессора за 15 600 ₽ + запчасти.
Диагностика
Опрос заказчика — мастер уточнил симптомы: гул наружного блока без охлаждения, продолжительность проблемы, предыдущие ремонты.
Внешний осмотр — осмотр внутреннего и наружного блоков, проверка креплений, состояния теплоизоляции магистрали.
Тестовый запуск — кондиционер включён в режим охлаждения. Внутренний блок работает, наружный блок гудит, компрессор не запускается. Подтверждён симптом неисправного пускового конденсатора.

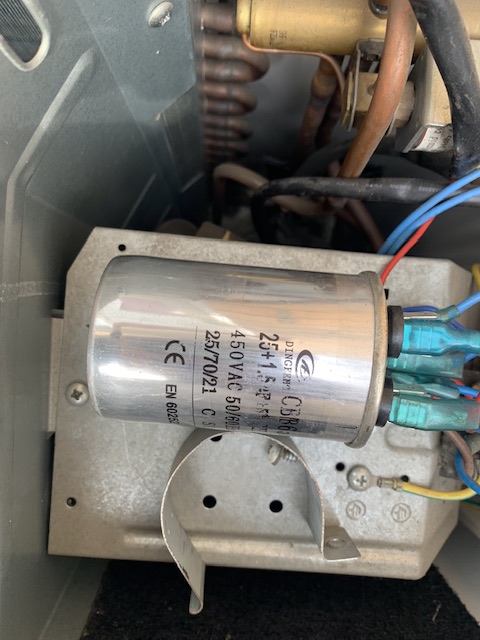

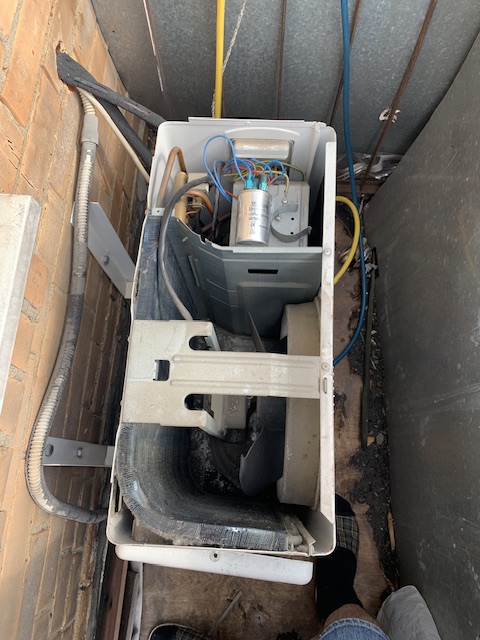

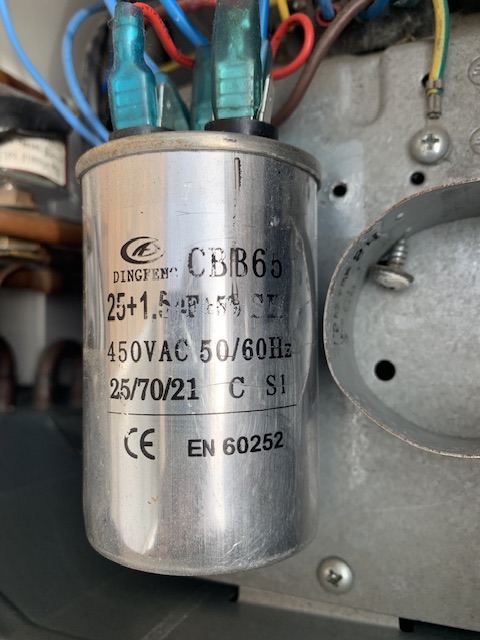

Разборка наружного блока — снят верхний кожух наружного блока, обесточен автомат. Найден пусковой конденсатор компрессора — цилиндрический элемент CBB65, закреплённый скобами в электрическом отсеке.
Замер ёмкости мультиметром — номинальная ёмкость конденсатора для компрессора LG S07LHK мощностью 2,3 кВт составляет 25 мкФ (согласно таблице подбора). Фактическое значение, измеренное мультиметром — 4,1 мкФ. Потеря ёмкости составила 84% — конденсатор полностью деградировал и не способен обеспечить пусковой момент.
Проверка компрессора — замер сопротивления обмоток мультиметром: рабочая обмотка — 2,1 Ом, пусковая обмотка — 4,3 Ом (в пределах нормы). Компрессор исправен, проблема только в конденсаторе.
Проверка состояния клемм — осмотр клеммных соединений конденсатора, проверка на отсутствие оплавления и окисления. Клеммы в удовлетворительном состоянии, лёгкая окисль зачищена.
Подбор конденсатора
При замене важно подобрать конденсатор строго того же номинала, что был установлен заводом-изготовителем. Информация указана на маркировке старого конденсатора. Если маркировка нечитаема, ориентируются на таблицу:
Мощность кондиционера, кВт
Ёмкость конденсатора, мкФ
2,0–2,2
20
2,5–2,7
25
3,2–3,5
30
3,6–4,5
35
4,8–6,1
50
6,8 и более
60
Допускается отклонение ±5% от номинальной ёмкости. Номинальное напряжение — 450 В.
Для LG S07LHK мощностью 2,3 кВт номинал конденсатора — 25 мкФ / 450 В. Установка конденсатора меньшей ёмкости не запустит компрессор, а большей — приведёт к его систематическому перегреву и преждевременному выходу из строя.

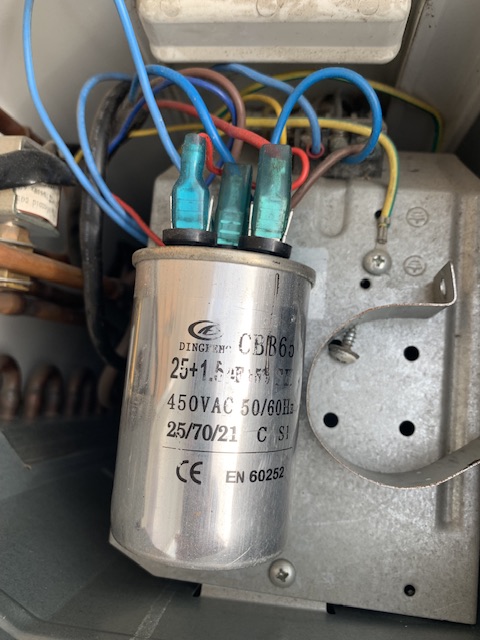

Конденсатор дополнительно может иметь встроенную рабочую ёмкость для вентилятора наружного блока — в этом случае маркировка выглядит как «25/1,5 мкФ», где 25 мкФ — для компрессора, 1,5 мкФ — для вентилятора. В модели LG S07LHK применён отдельный конденсатор вентилятора.
Замена пускового конденсатора
Обесточивание — наружный блок обесточен в щитке, проверено отсутствие напряжения.
Разрядка старого конденсатора — перед снятием конденсатор разряжен через резистор 20 кОм для безопасности (в заряженном состоянии конденсатор может выдать разряд до 450 В).

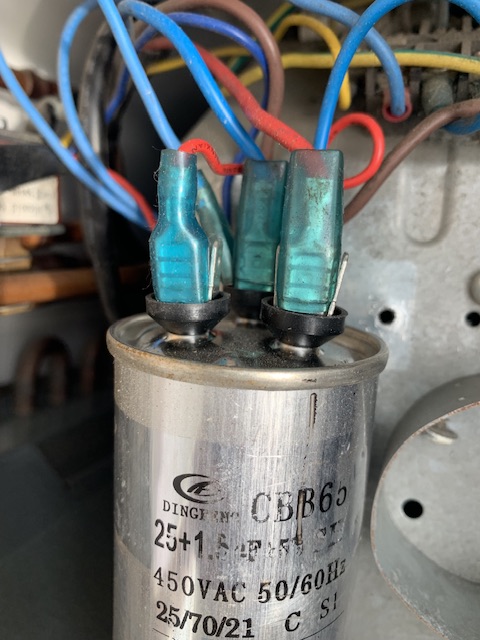

Демонтаж старого конденсатора — откручены крепёжные скобы, провода отсоединены от клемм (C, HERM, FAN). Старый конденсатор CBB65 25 мкФ / 450 В извлечён. Маркировка читаема — подтверждён номинал.
Установка нового конденсатора — подобран оригинальный конденсатор CBB65, 25 мкФ, 450 В в точном соответствии с номиналом. Конденсатор установлен на штатное место, закреплён скобами. Провода подключены к соответствующим клеммам согласно схеме.
