Замена трассы кондиционера Daikin FTYN25GX1V в Москве

Клиент обратился в компанию «МонтажМастер» с жалобой: неинверторная сплит-система Daikin FTYN25GX1V / RYN25GX1V перестала охлаждать — кондиционер включался, компрессор запускался, но через 3–5 минут отключался. На медных трубках на выходе из внутреннего блока появился иней. После диагностики мастер обнаружил множественные заломы фреоновой магистрали — медные трубки были деформированы в двух местах, через микротрещины фреон R410A полностью ушёл из контура. Ремонт вальцовкой был невозможен — потребовалась полная замена трассы с новой прокладкой, вальцовкой, вакуумированием и заправкой. В этой статье разберём, почему выходит из строя трасса кондиционеров Daikin, как проходит замена и сколько это стоит.

Оборудование

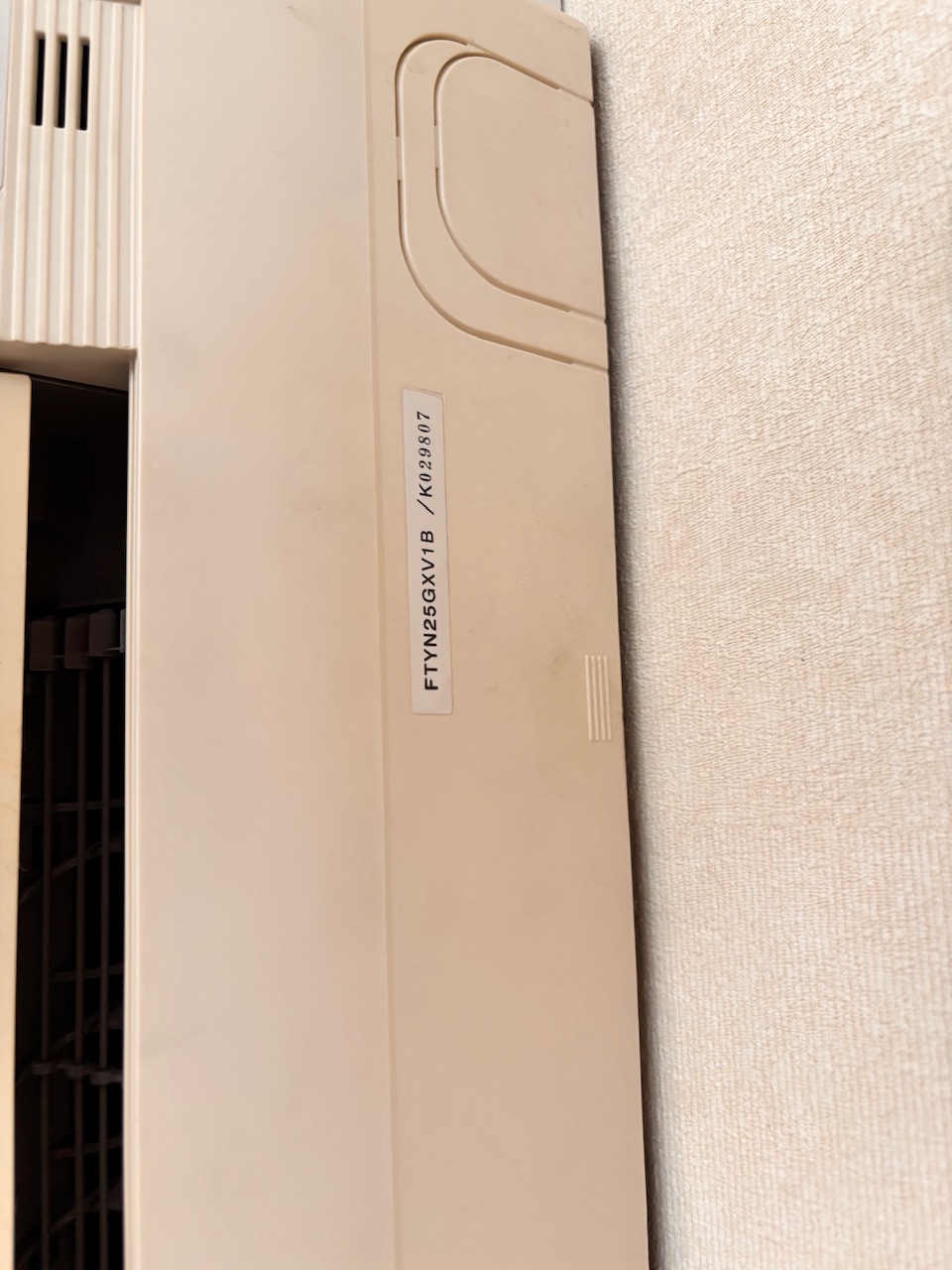

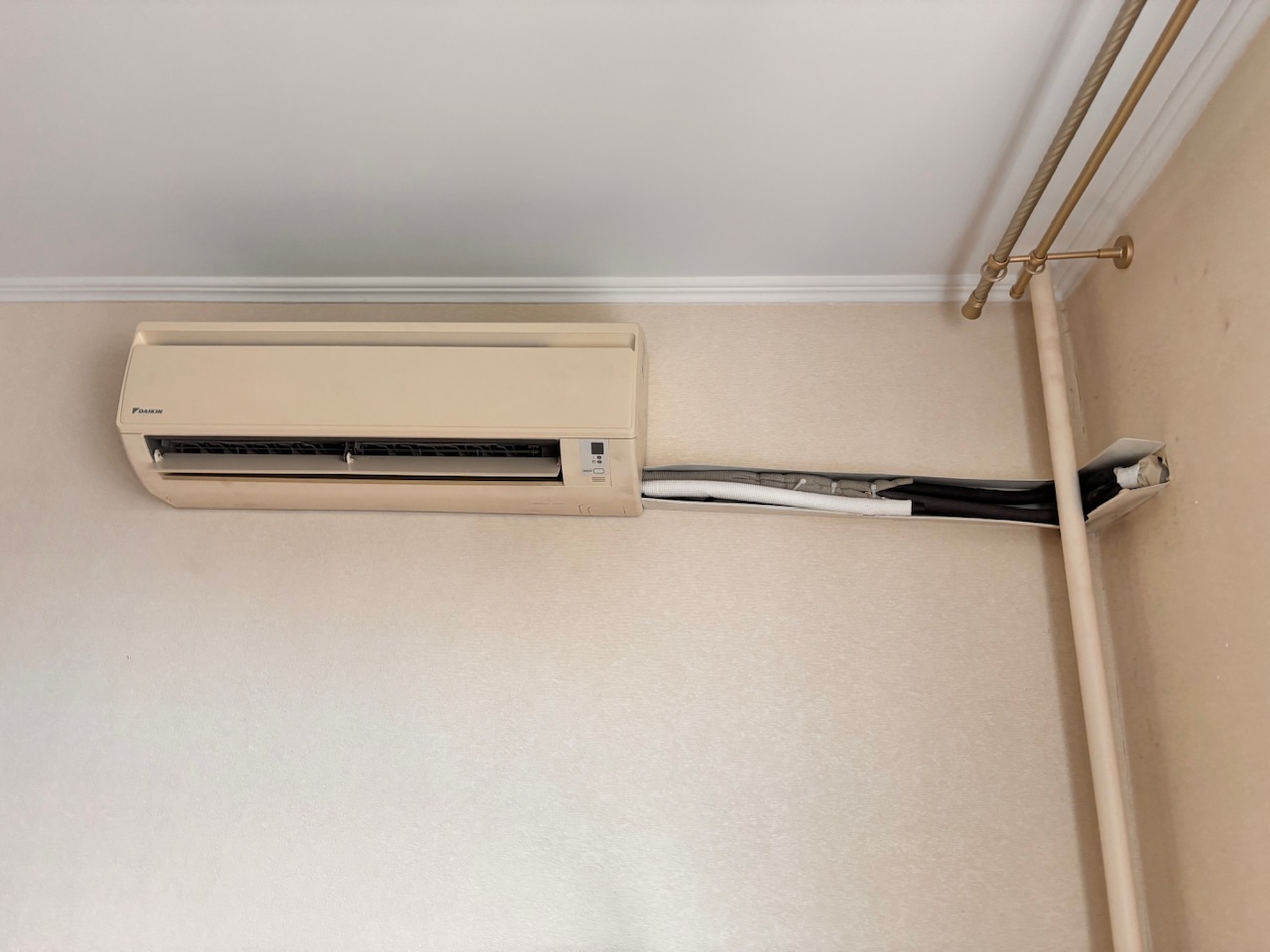

На объекте установлена настенная неинверторная сплит-система Daikin FTYN25GX1V / RYN25GX1V — модель серии FTYN-GX японского бренда Daikin, собранная в Малайзии. Серия FTYN считается одной из самых надёжных в линейке Daikin благодаря спиральному компрессору Swing scroll и упрощённой (неинверторной) схеме управления.

Характеристики Daikin FTYN25GX1V / RYN25GX1V

Особенности серии FTYN-GX

• Компрессор Swing scroll — спиральный компрессор собственной конструкции Daikin обеспечивает высокую степень сжатия хладагента при низком уровне вибрации и шума
• Режим Powerful — повышенная производительность для быстрого достижения заданной температуры, автоматический возврат к основному режиму через 20 минут
• Теплый пуск (Hot Start) — вентилятор не включается, пока теплообменник не прогреется, исключая поступление холодного воздуха при обогреве
• Программная осушка — поддержание влажности 35–60% без изменения температуры
• Трёхступенчатый фильтр — фотокаталитический, антибактериальный, пылеулавливающий
• Антибактериальная поверхность пульта — incorporation ионов серебра в пластик пульта ДУ
• Самодиагностика — функция Self Diagnosis выводит коды ошибок на индикатор
• Антикоррозионная защита наружного блока
• Auto Restart — автоматический перезапуск с прежними параметрами после сбоя питания
• Night Set Mode — снижение шума на 3 дБ и экономия 5% электроэнергии в ночное время

Симптомы неисправности

Клиент описал проблему:

• Кондиционер включался, но воздух шёл комнатной температуры
• Наружный блок запускался, компрессор работал 3–5 минут, затем отключался
• На медных трубках на выходе из внутреннего блока появлялся иней
• На индикаторе внутреннего блока мигал зелёный/красный светодиод — система самодиагностики фиксировала ошибку
• За неделю до обращения кондиционер перестал включаться вовсе

Диагностика

1. Считывание кода ошибки

Сплит-система Daikin серии FTYN-GX оснащена функцией самодиагностики. Код ошибки отображается миганием светодиодных индикаторов на внутреннем блоке.

На индикаторе наблюдалось 5 миганий — код E5: «Низкий уровень заряда хладагента / утечка газа».

2. Проверка рабочих параметров

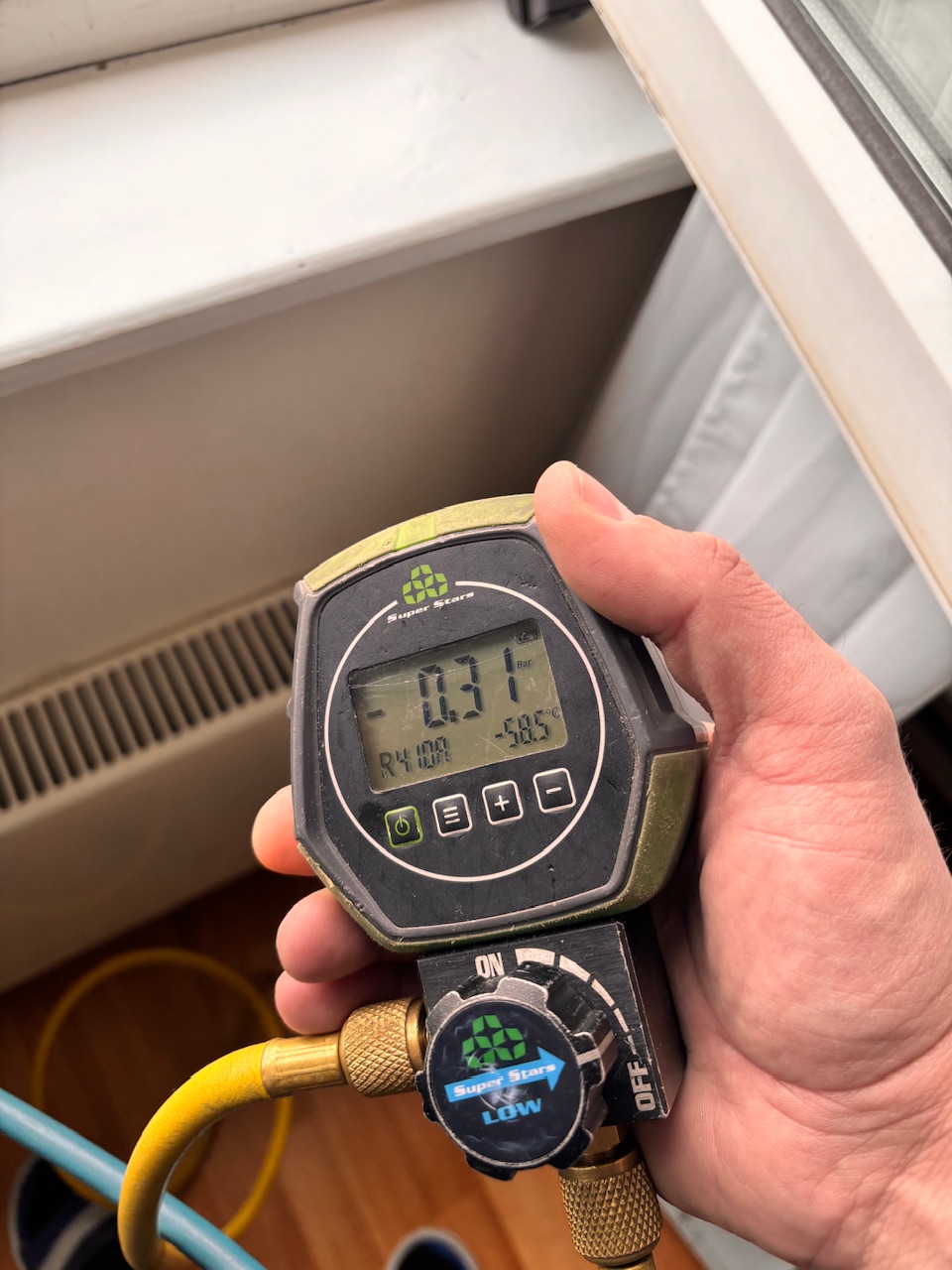

• Подключение манометрической станции к сервисным портам наружного блока
• Измерение давления — нулевое на обоих портах. Фреон R410A полностью ушёл из контура
• Компрессор при попытке запуска гудит, но не создаёт давления

3. Визуальный осмотр трассы

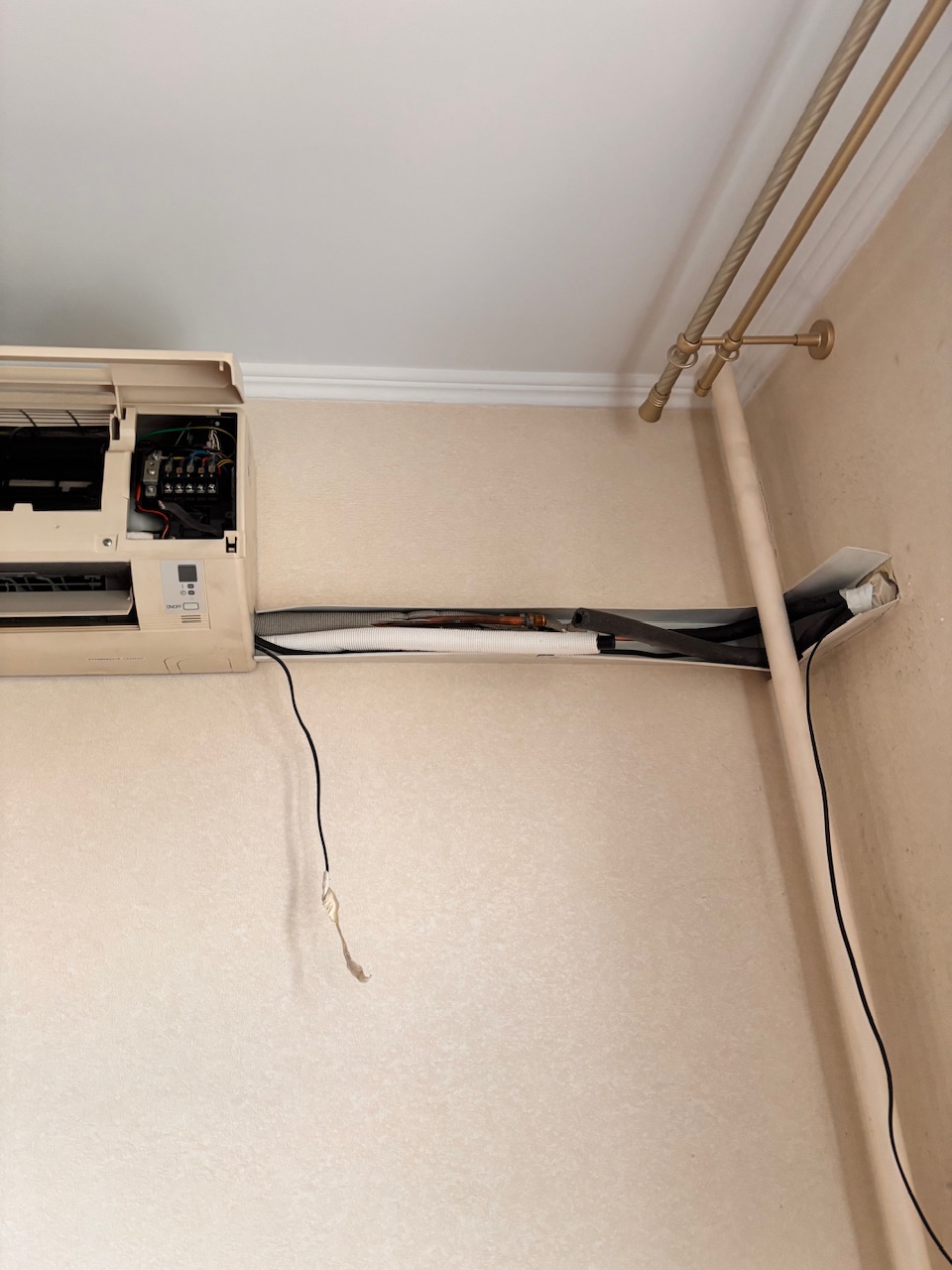

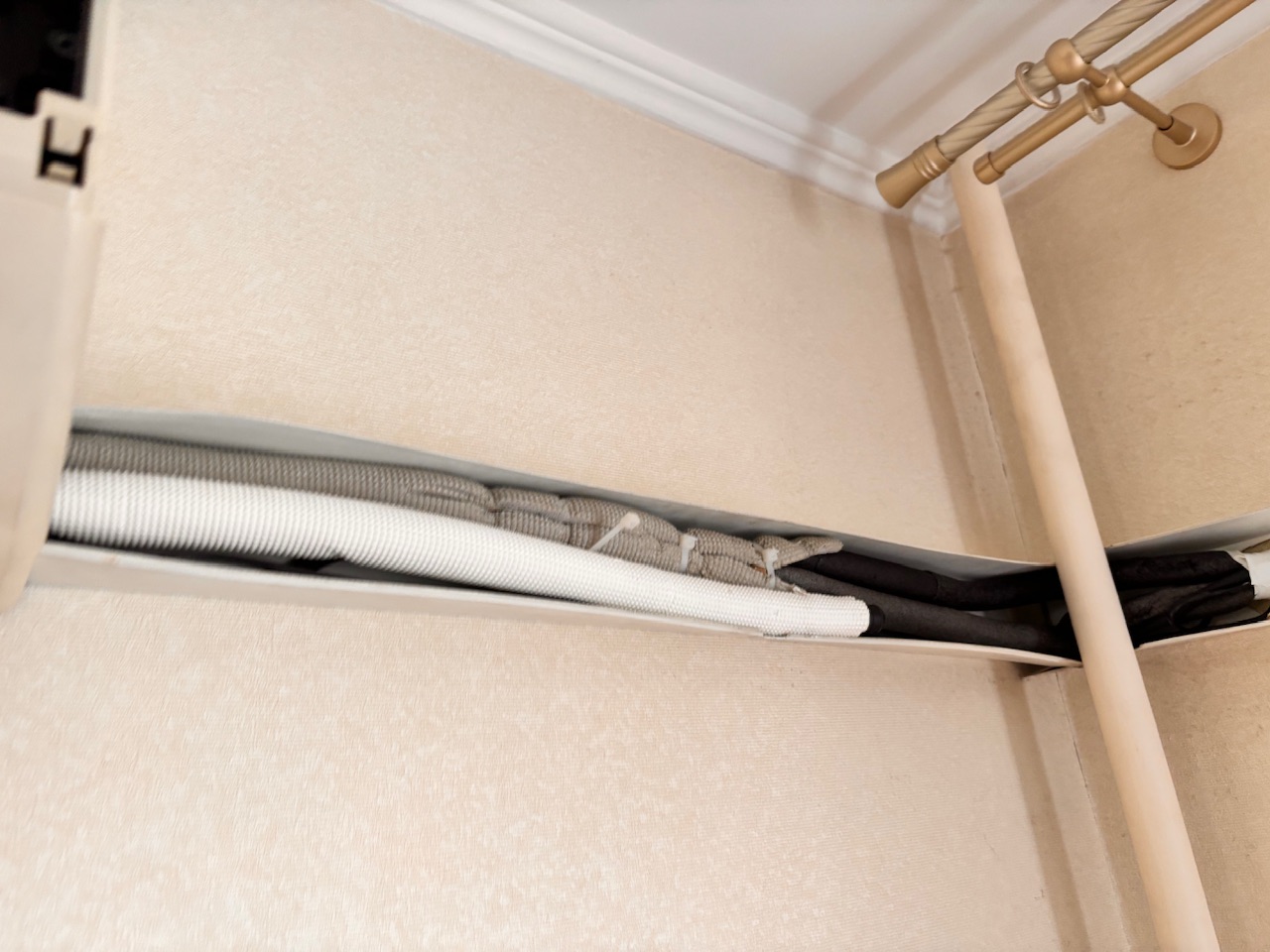

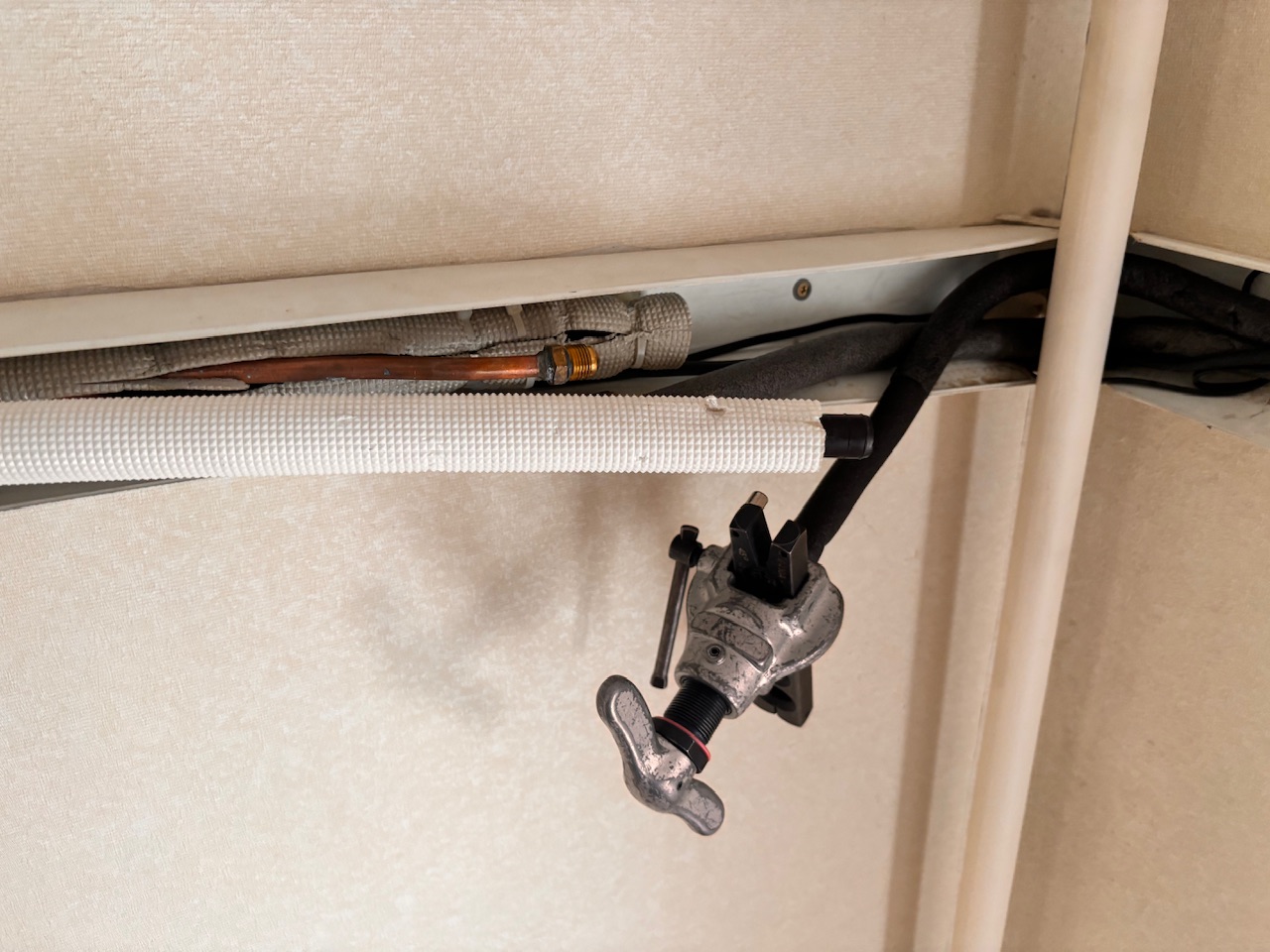

• Демонтирован декоративный пластиковый короб, закрывающий трассу в помещении

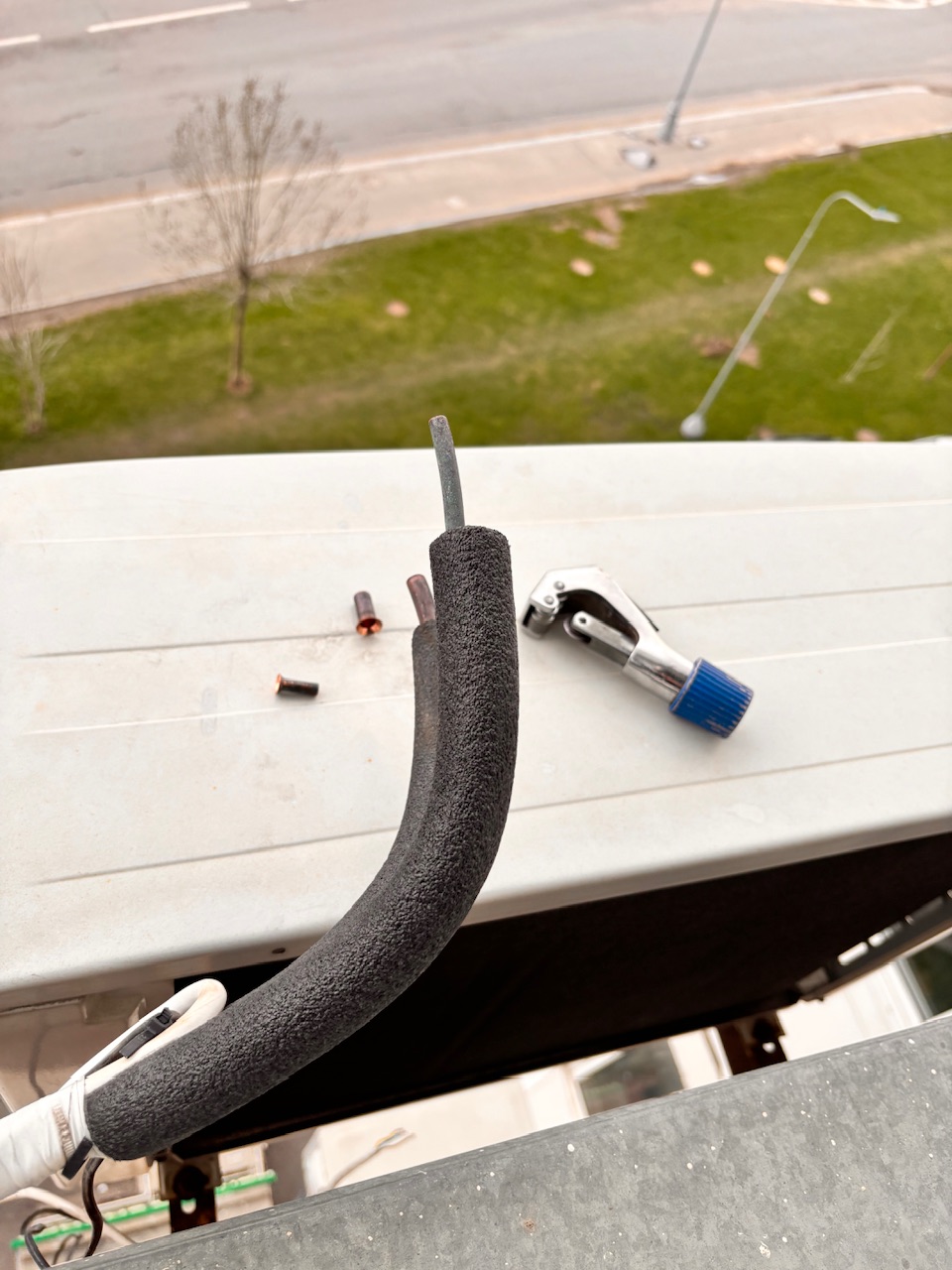

• Осмотр выявил два залома медной газовой трубки (9,52 мм):
  • Первый — на выходе из стены, в месте изгиба без трубогиба
  • Второй — в 20 см от внутреннего блока, на участке резкого изгиба
• На обоих заломах — следы масляного пятна, указывающие на микроутечку фреона через трещины в деформированной меди
• Теплоизоляция на заломленных участках потрескалась и ослабла

4. Определение причины

Заломы образовались при первичном монтаже кондиционера — монтажники некачественной компании проложили трассу без использования трубогиба, перегнув медные трубки вручную. Микротрещины в заломах были скрыты теплоизоляцией и декоративным коробом, и фреон уходил постепенно — в течение 2–3 лет. Когда уровень хладагента упал ниже критического, сработала защита по коду E5. vent-master.ru

Почему потребовалась полная замена трассы

В предыдущих случаях (Haier HSU-24, Hisense Expert) удавалось обойтись ремонтом — вырезать повреждённый участок и впаять вставку. В данном случае ремонт был экономически и технически нецелесообразен:

Разница в стоимости ремонта и замены составила менее 2 000 ₽, но надёжность полной замены значительно выше — нет швов, нет риска повторной утечки. Мастер рекомендовал замену, клиент согласился.

Этапы замены трассы

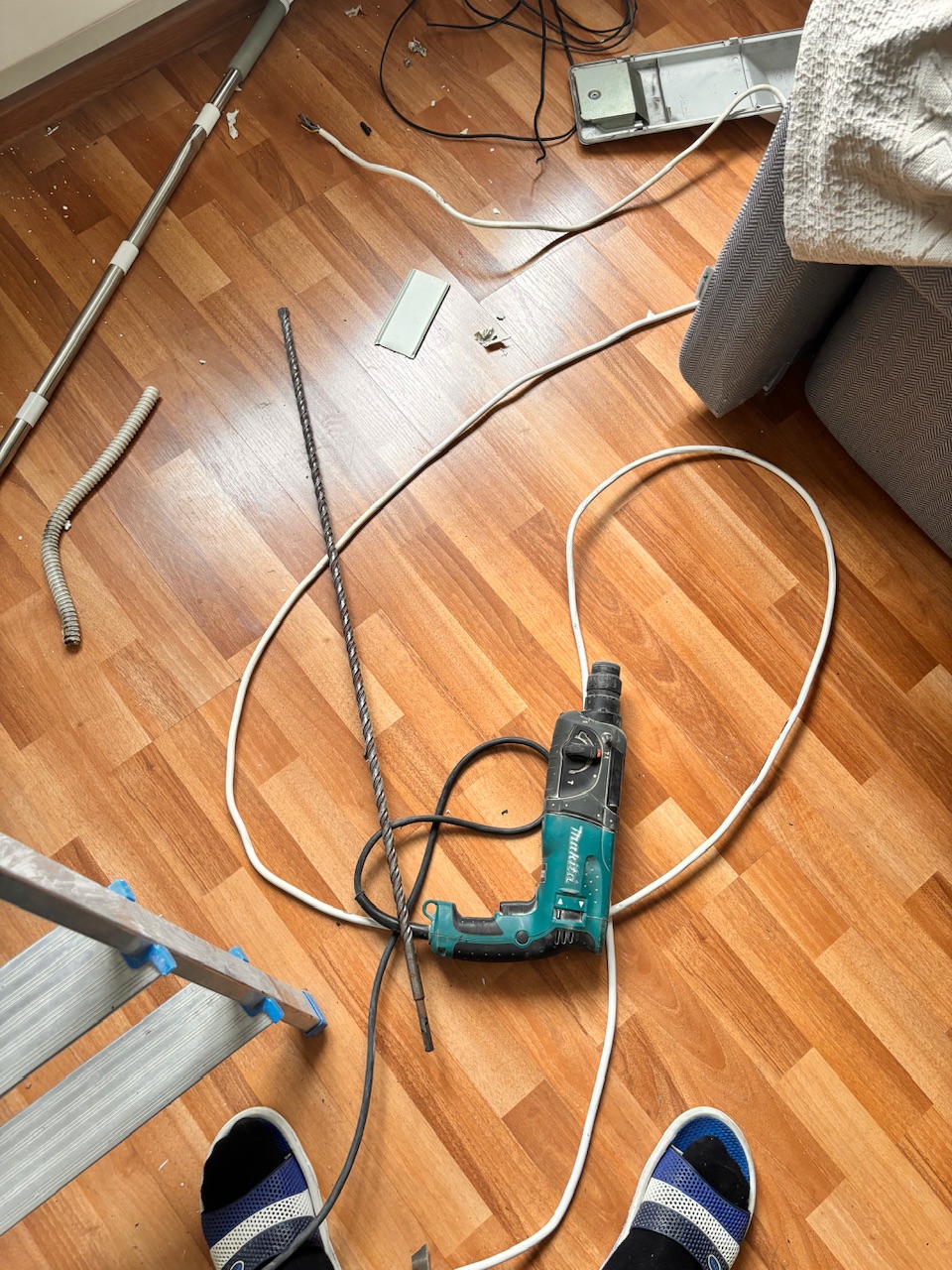

1. Демонтаж старой трассы

• Кондиционер обесточен
• Фреон из наружного блока перекачан (остатки) — закрыты жидкостный и газовый краны

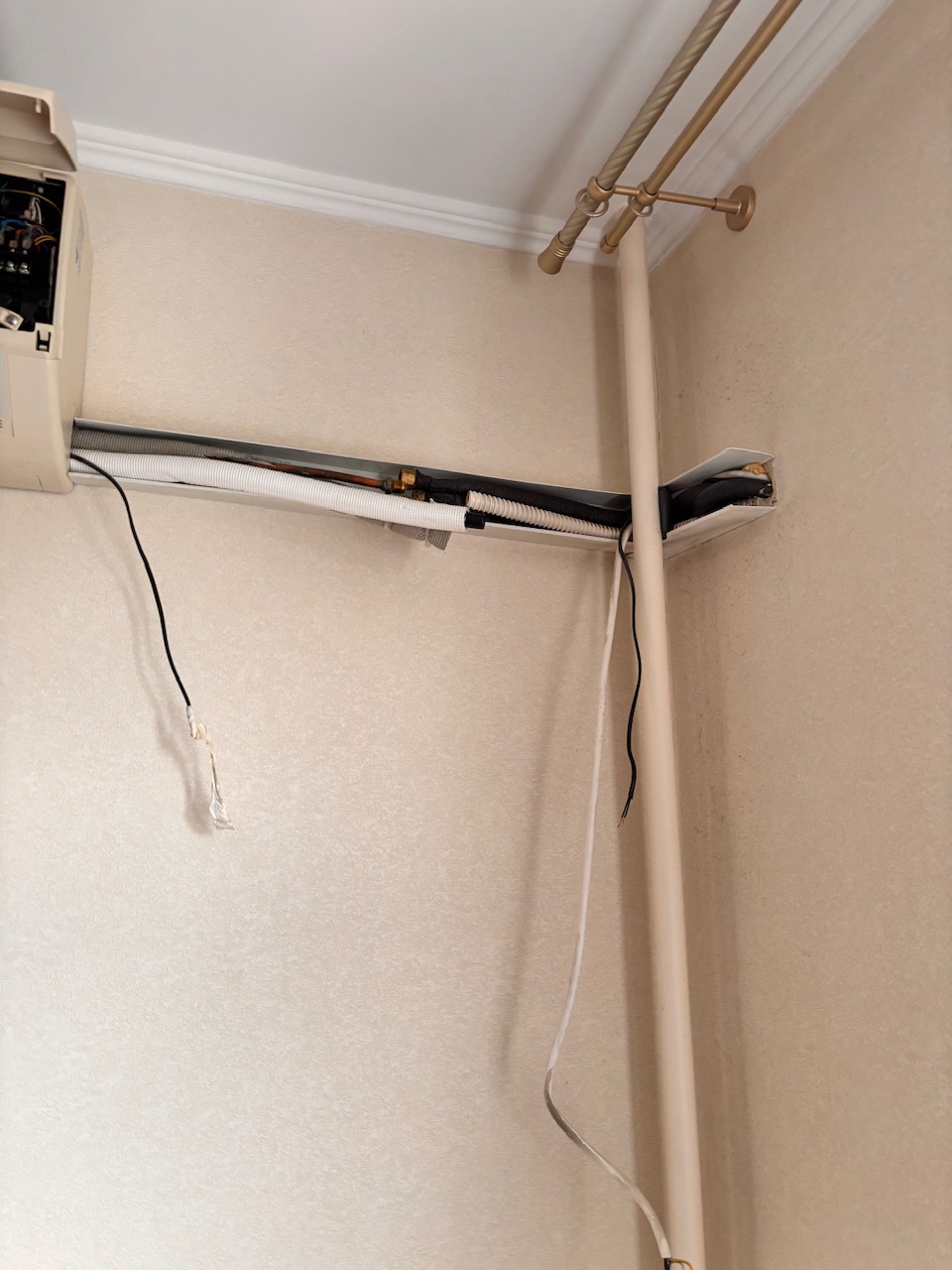

• Демонтирован декоративный пластиковый короб

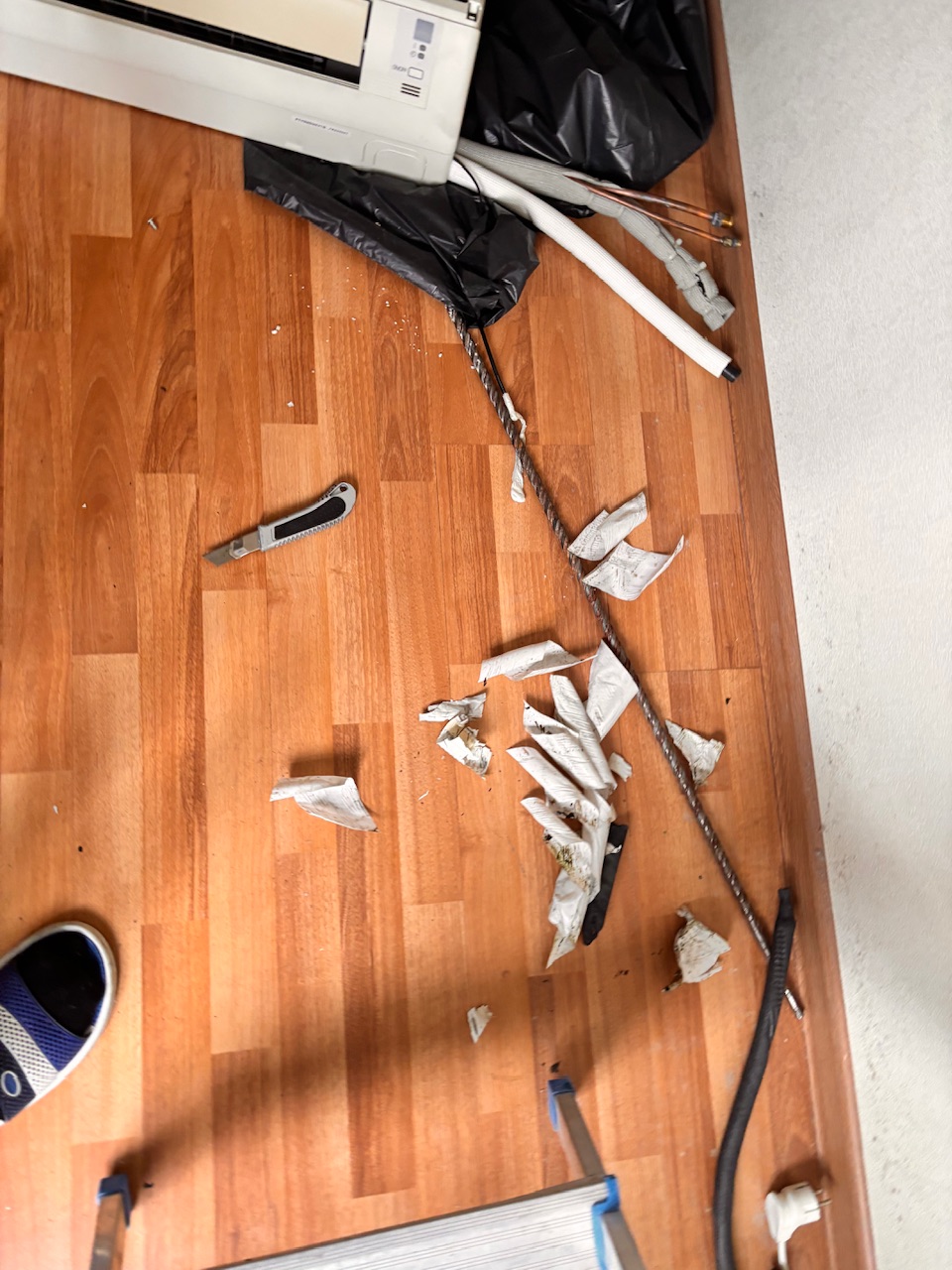

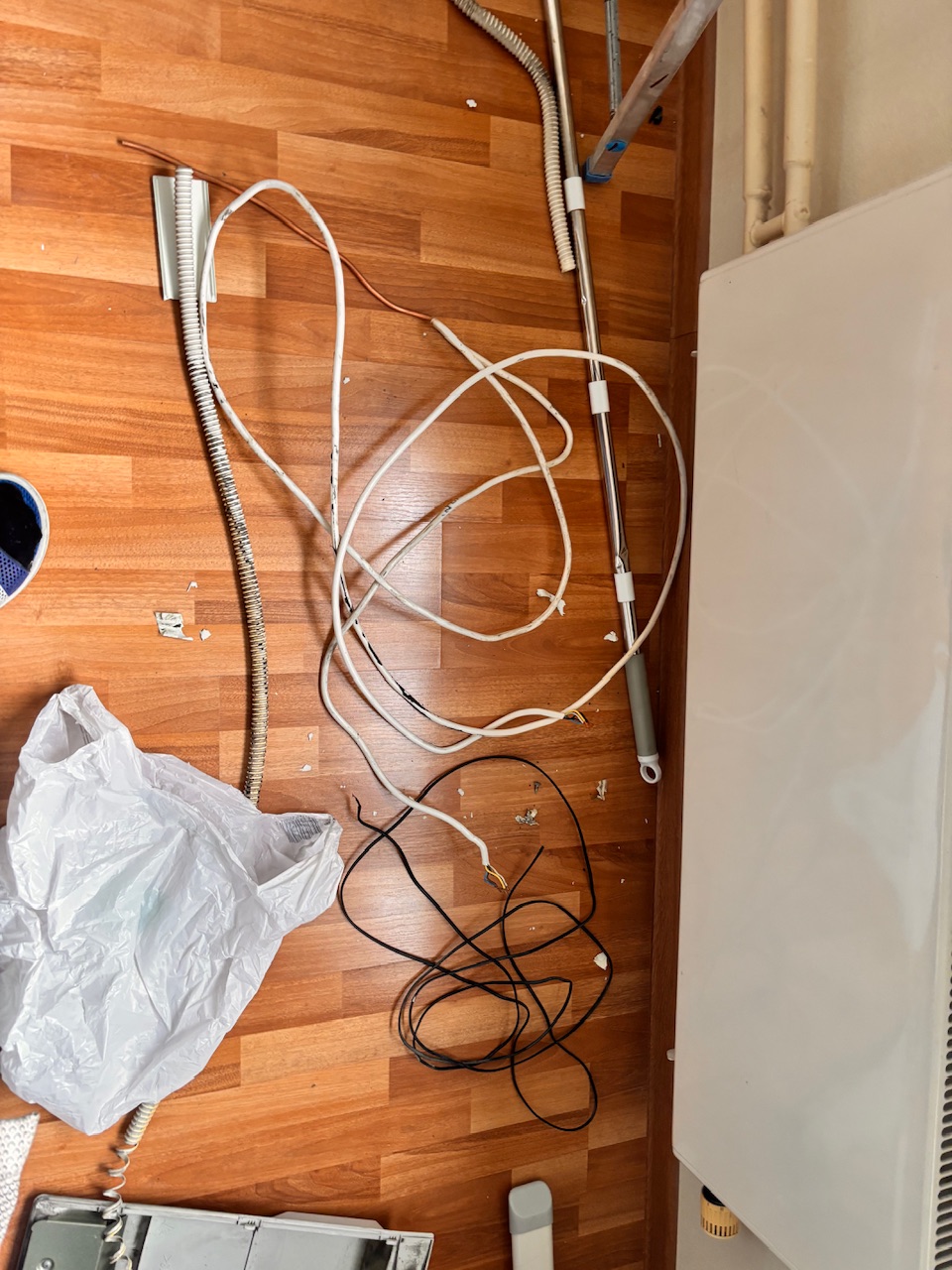

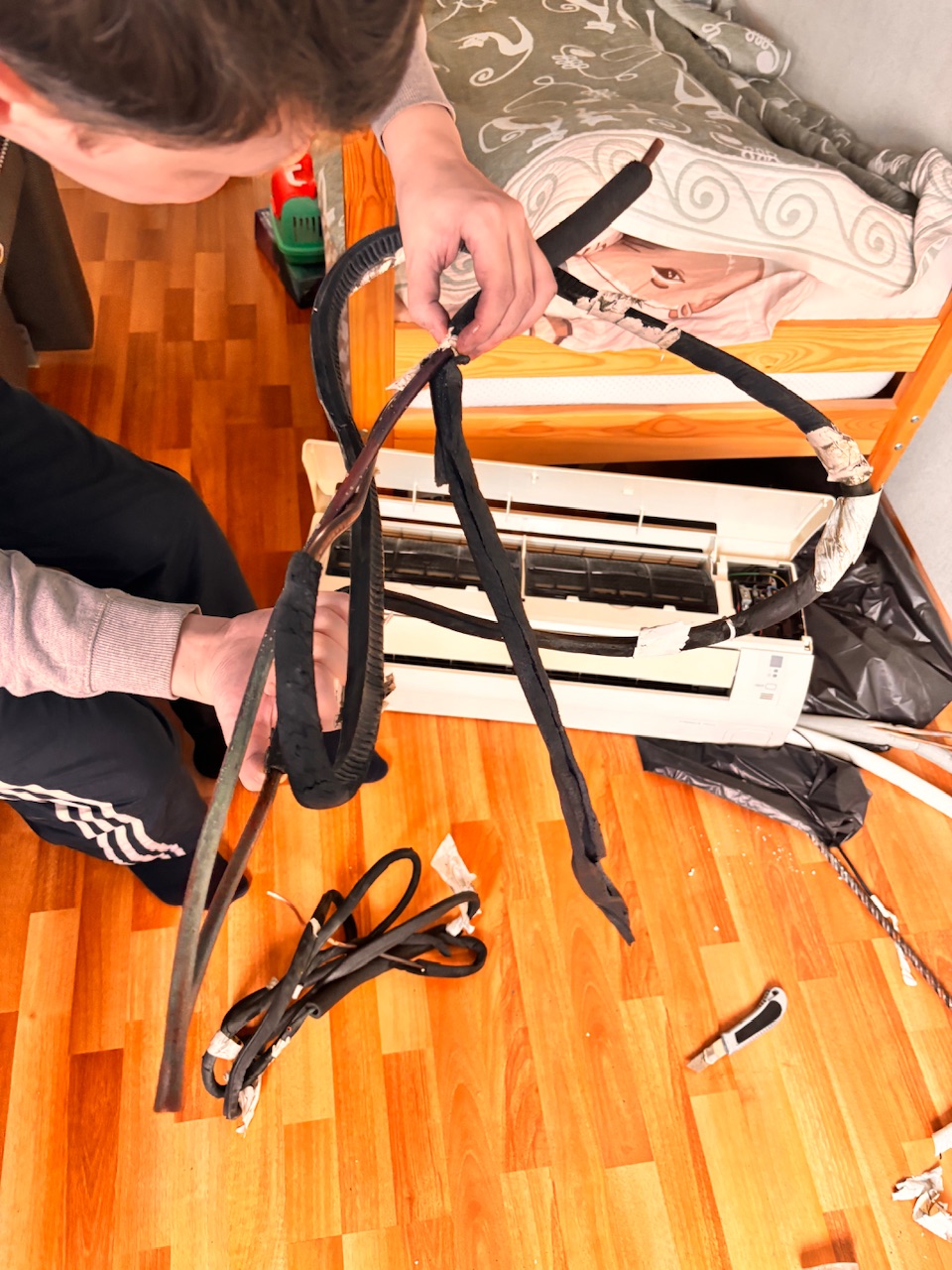

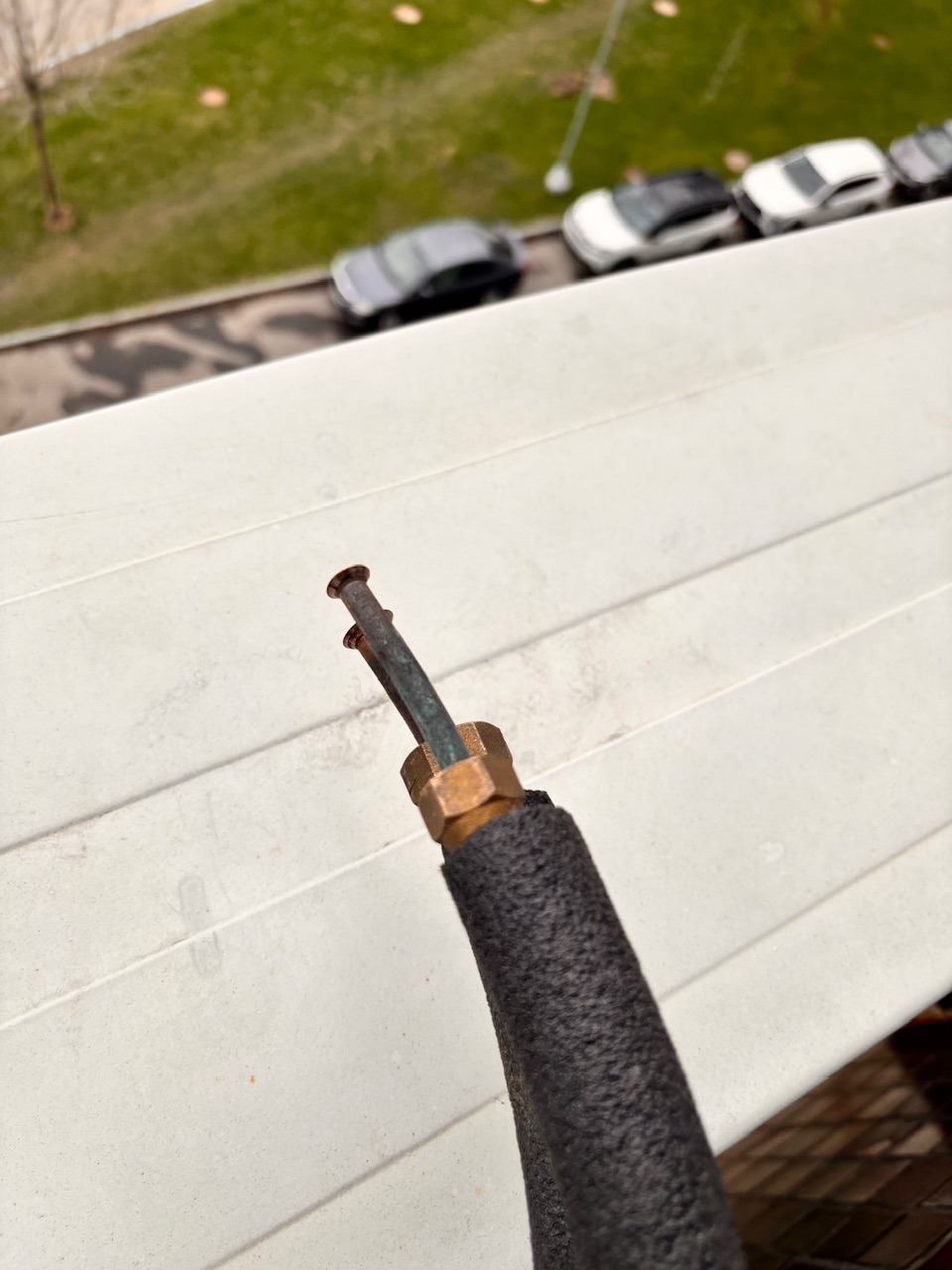

• Старая трасса (медные трубки в теплоизоляции) извлечена из отверстия в стене

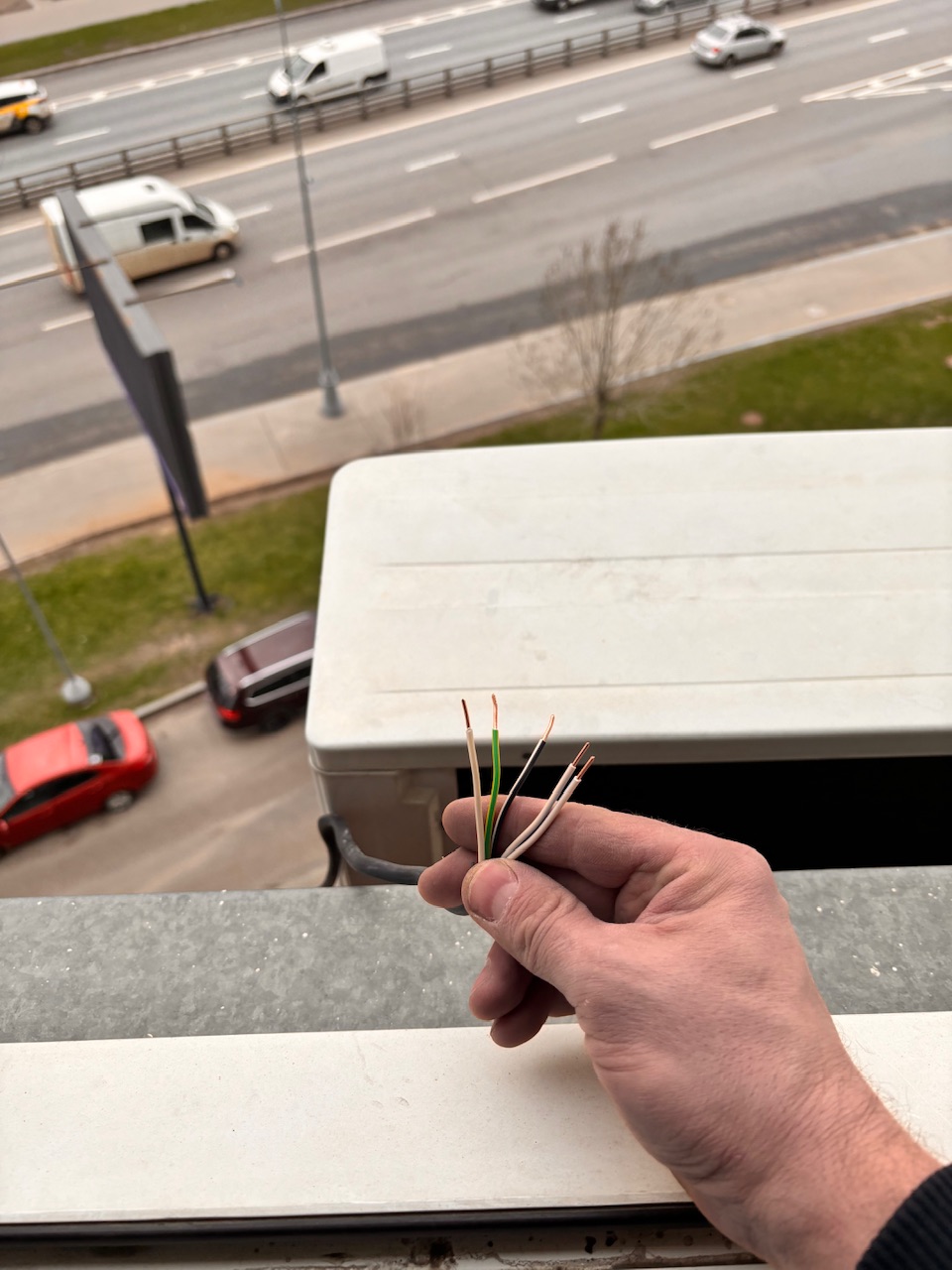

• Межблочный кабель осмотрен — сохранён, изоляция в норме

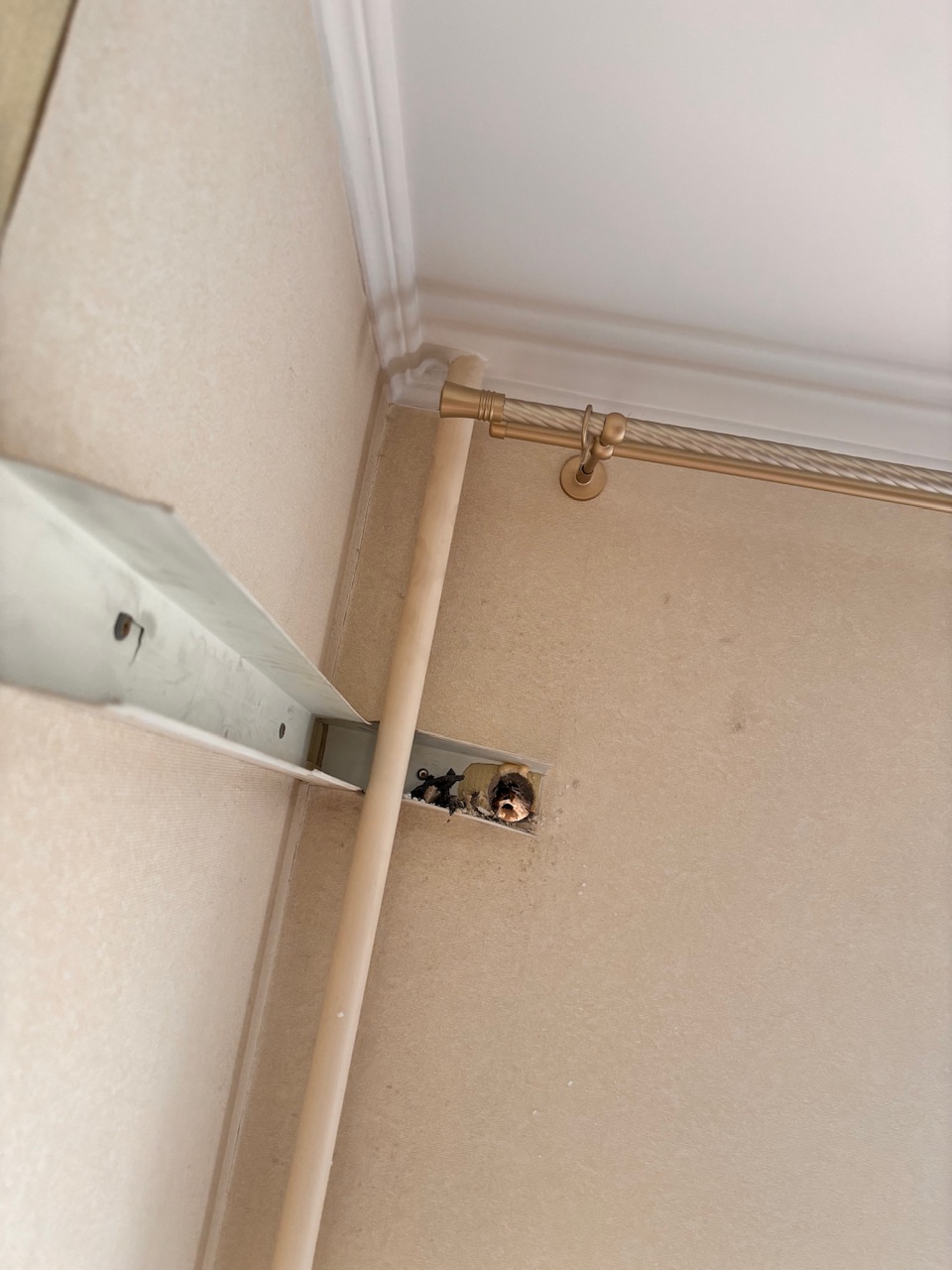

• Отверстие в стене очищено от остатков пены и мусора

2. Прокладка новой трассы

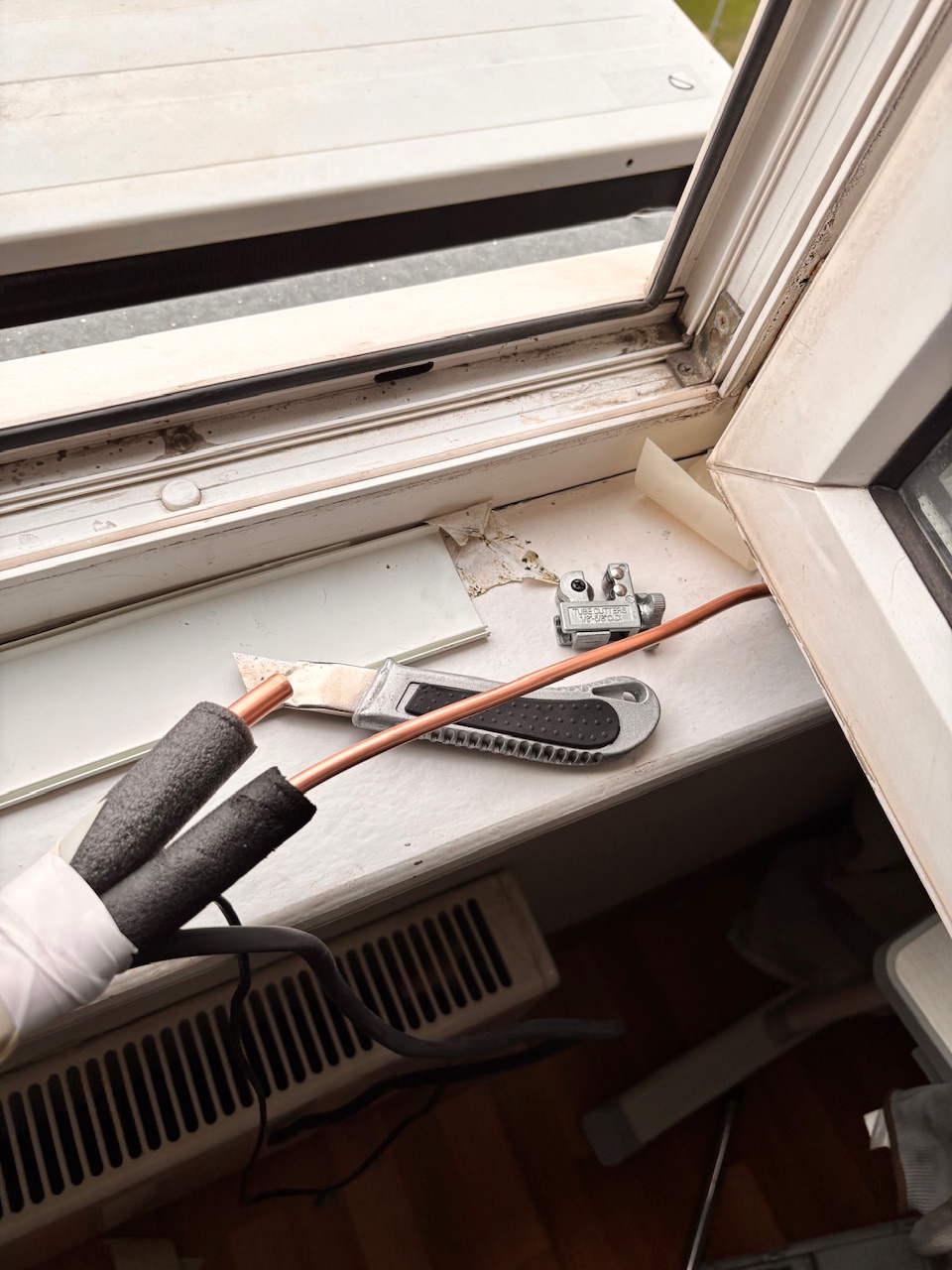

• Медные трубки диаметром 6,35 мм (жидкость) и 9,52 мм (газ) — новые, по ГОСТу, отрезаны по длине трассы (4,5 м)

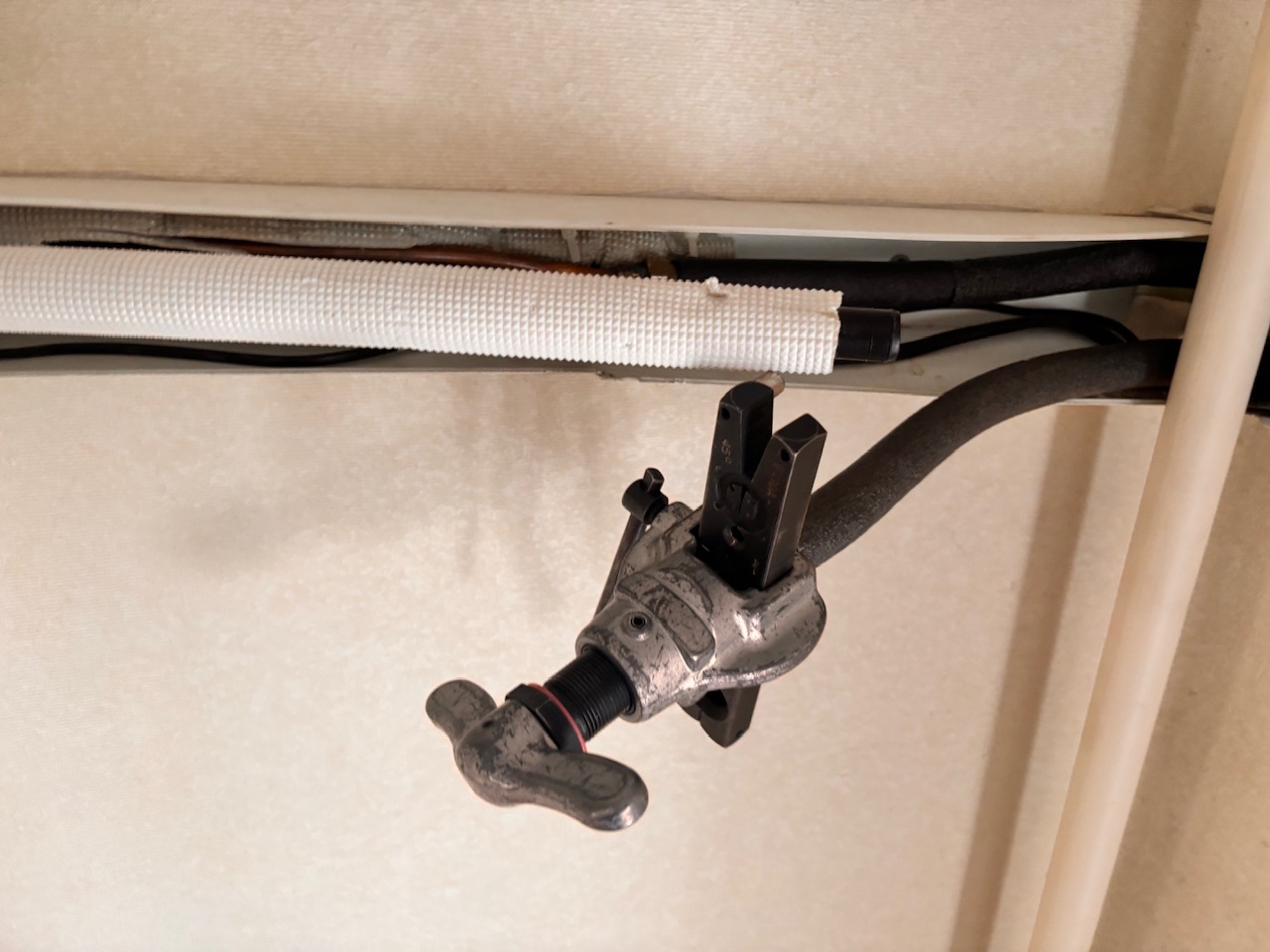

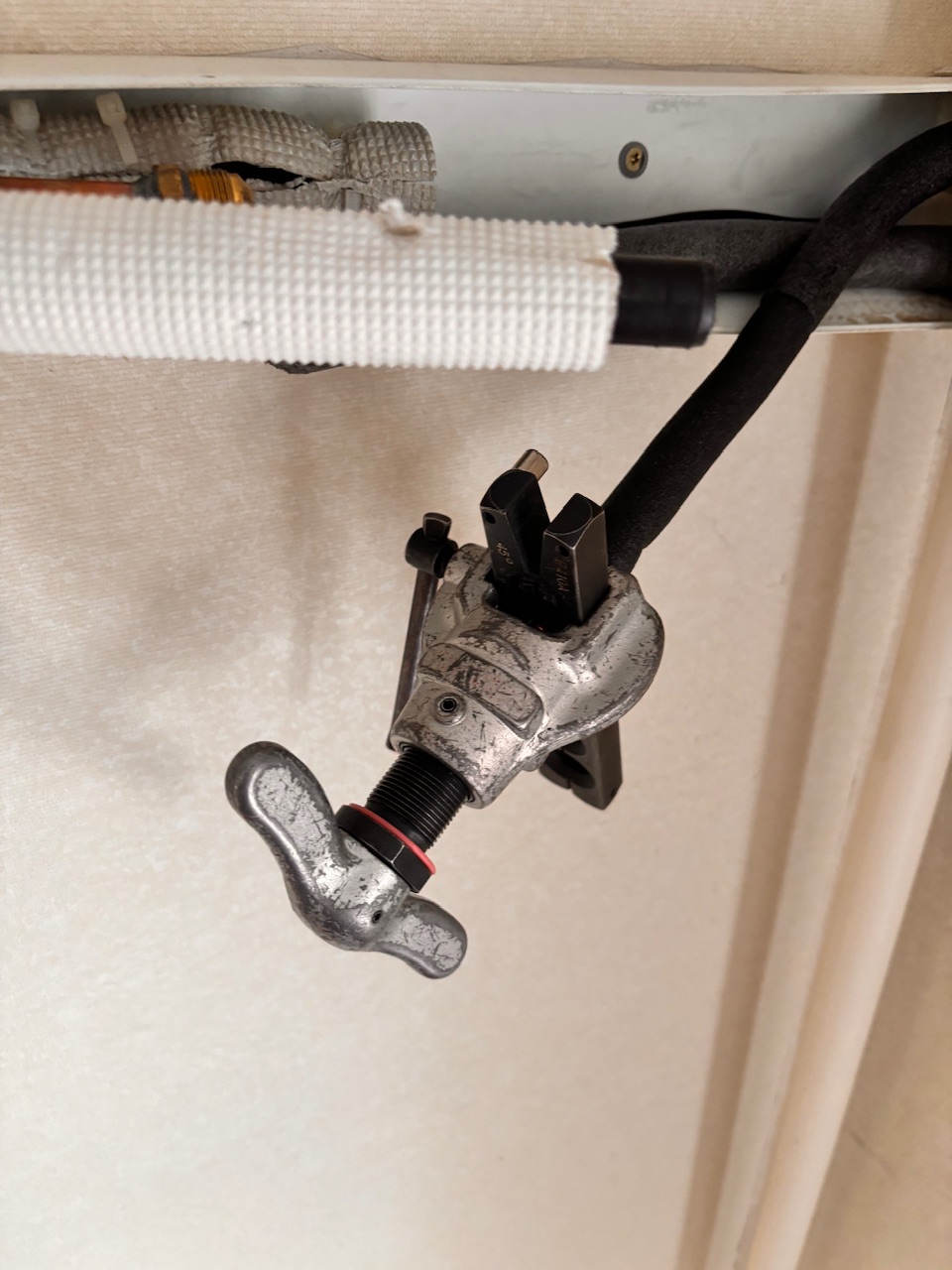

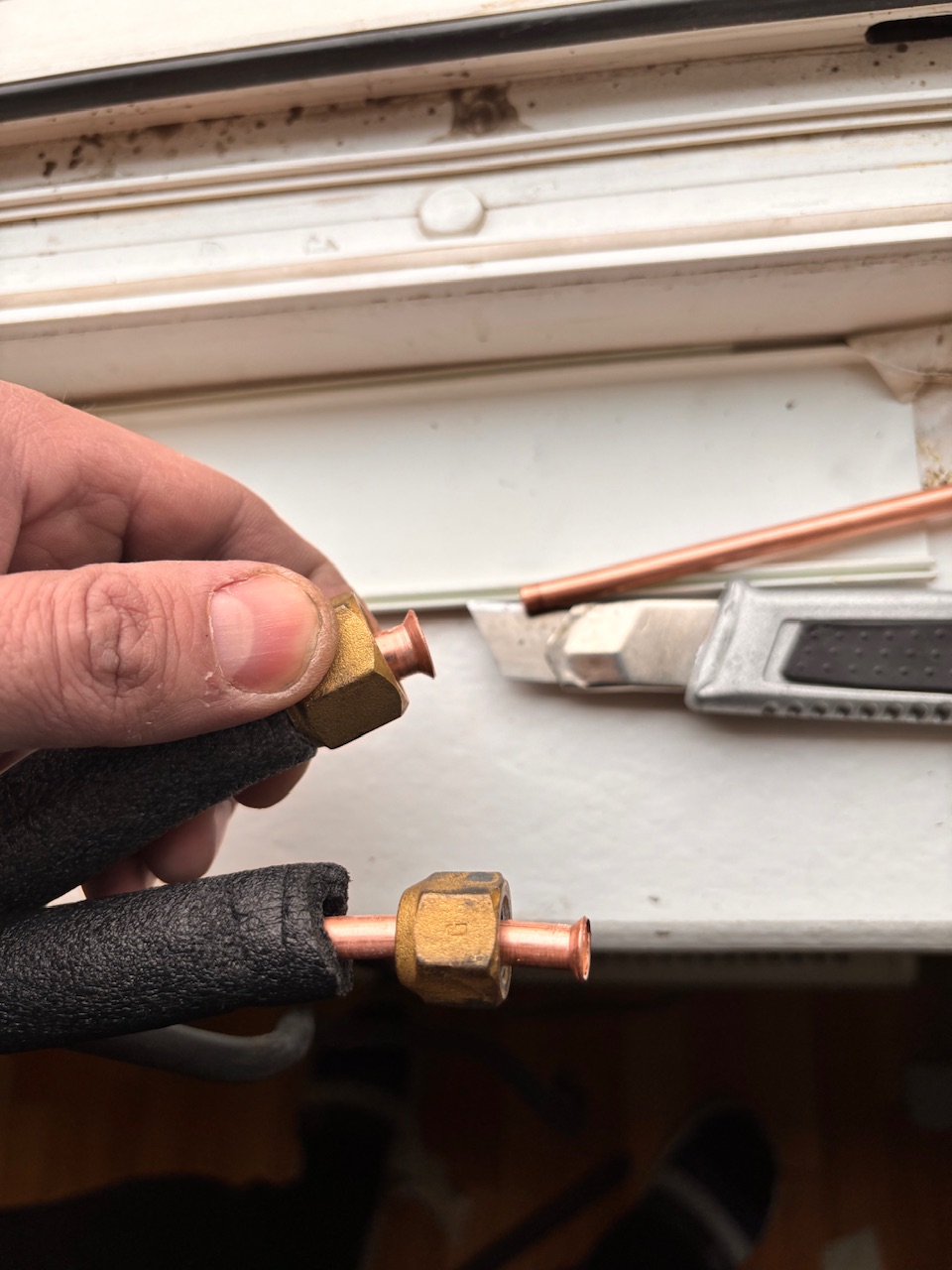

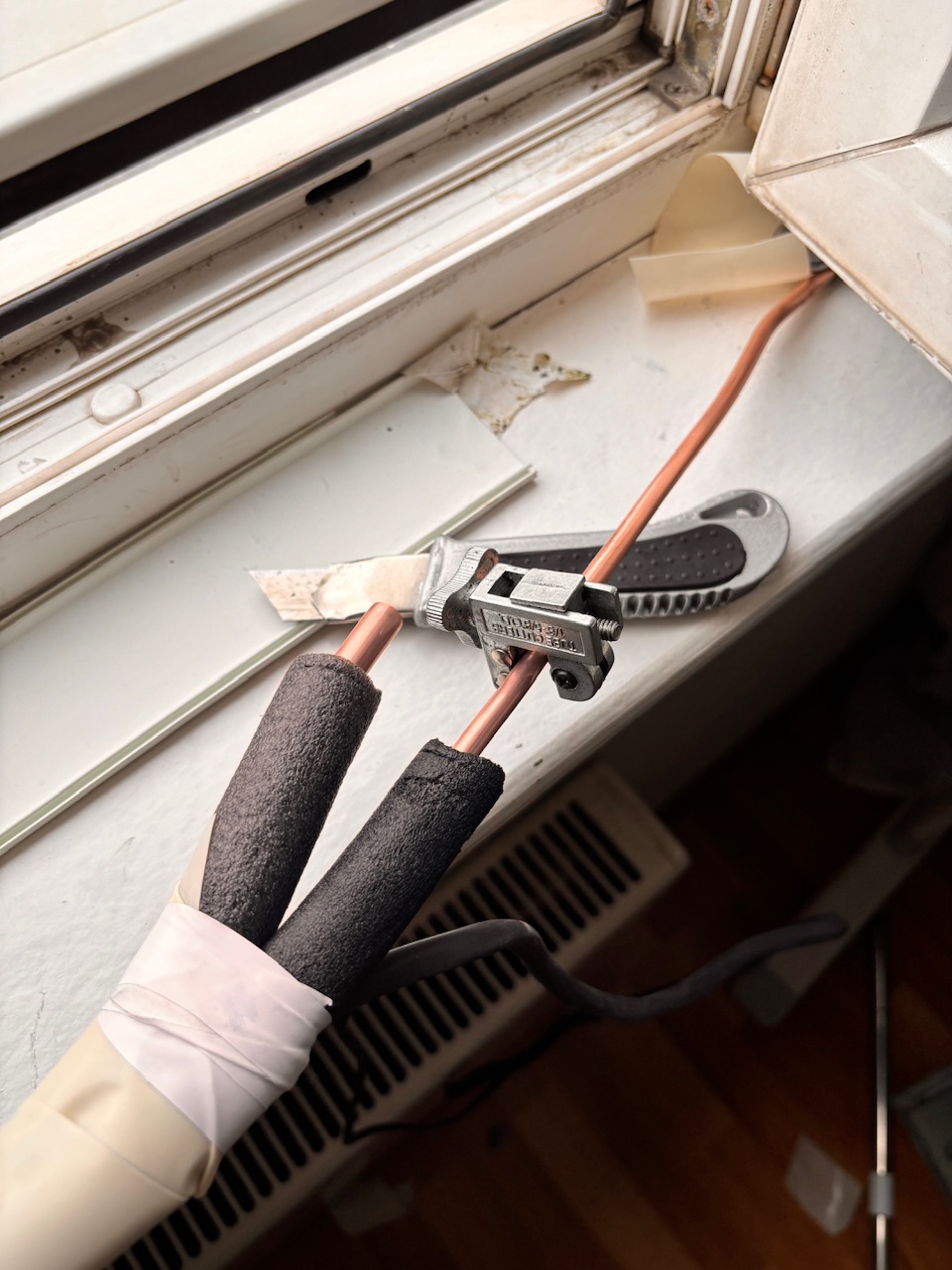

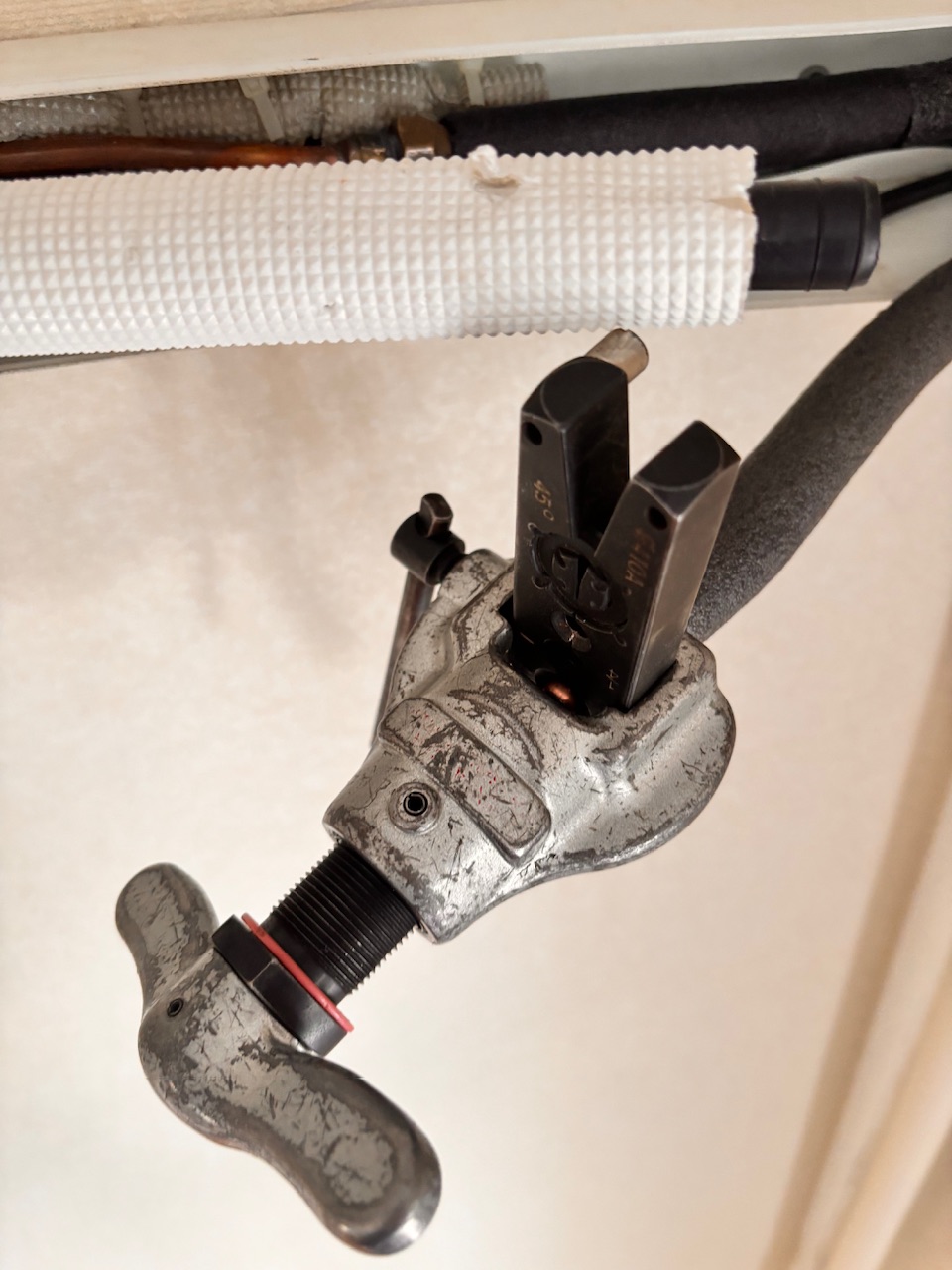

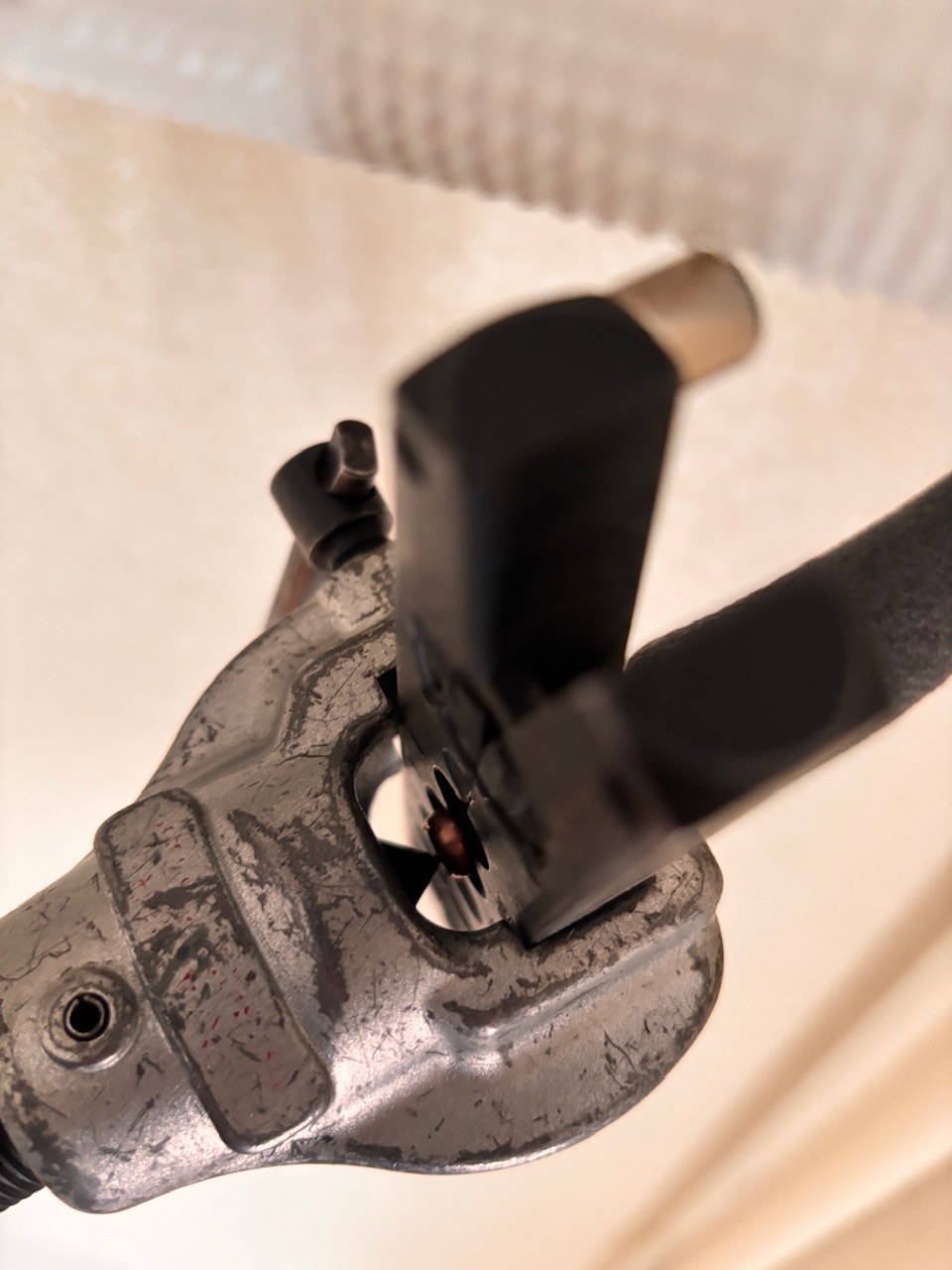

• Развальцовка концов трубок выполнена вальцовочным станком — конусообразное расширение под углом 45°

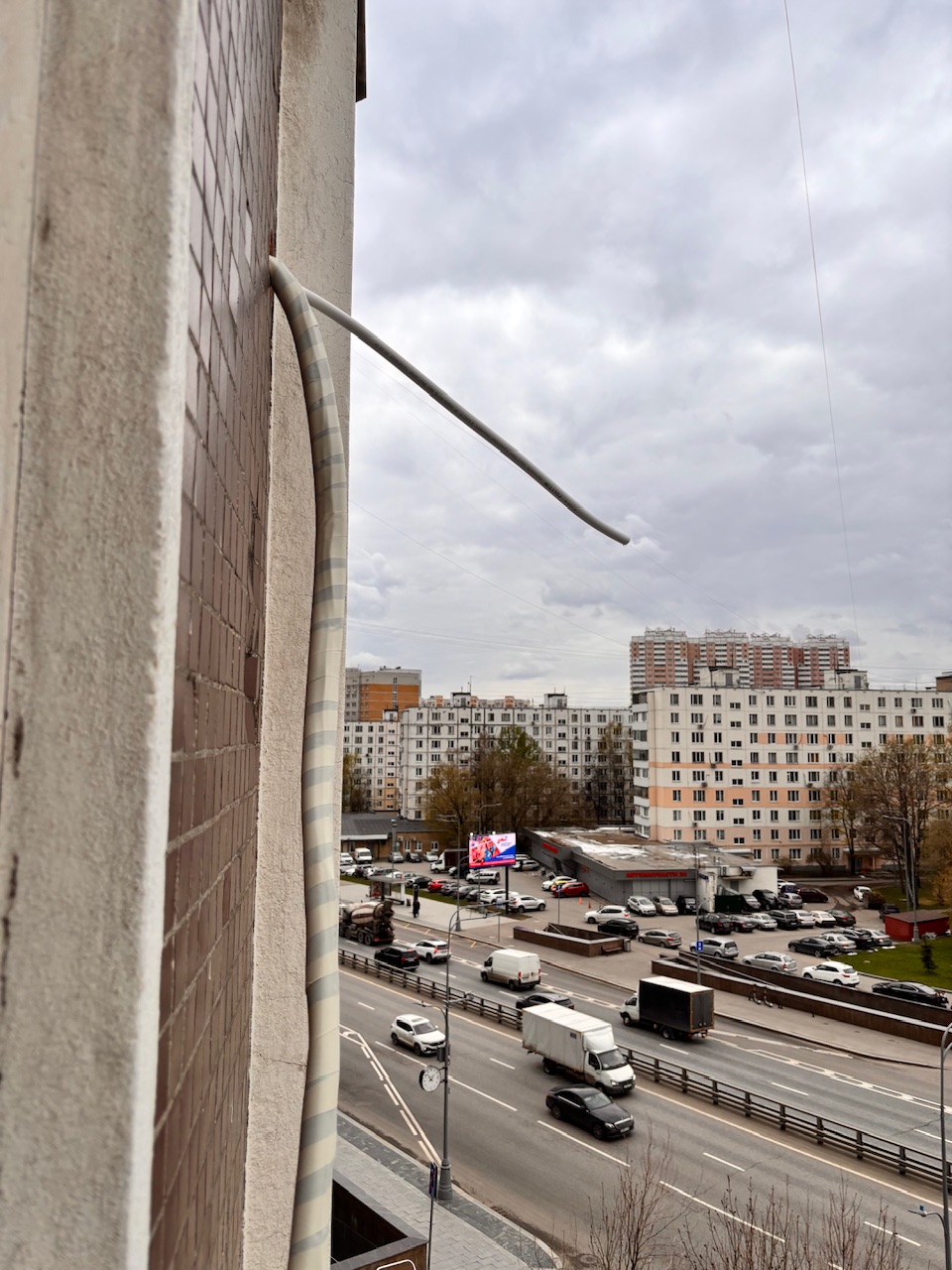

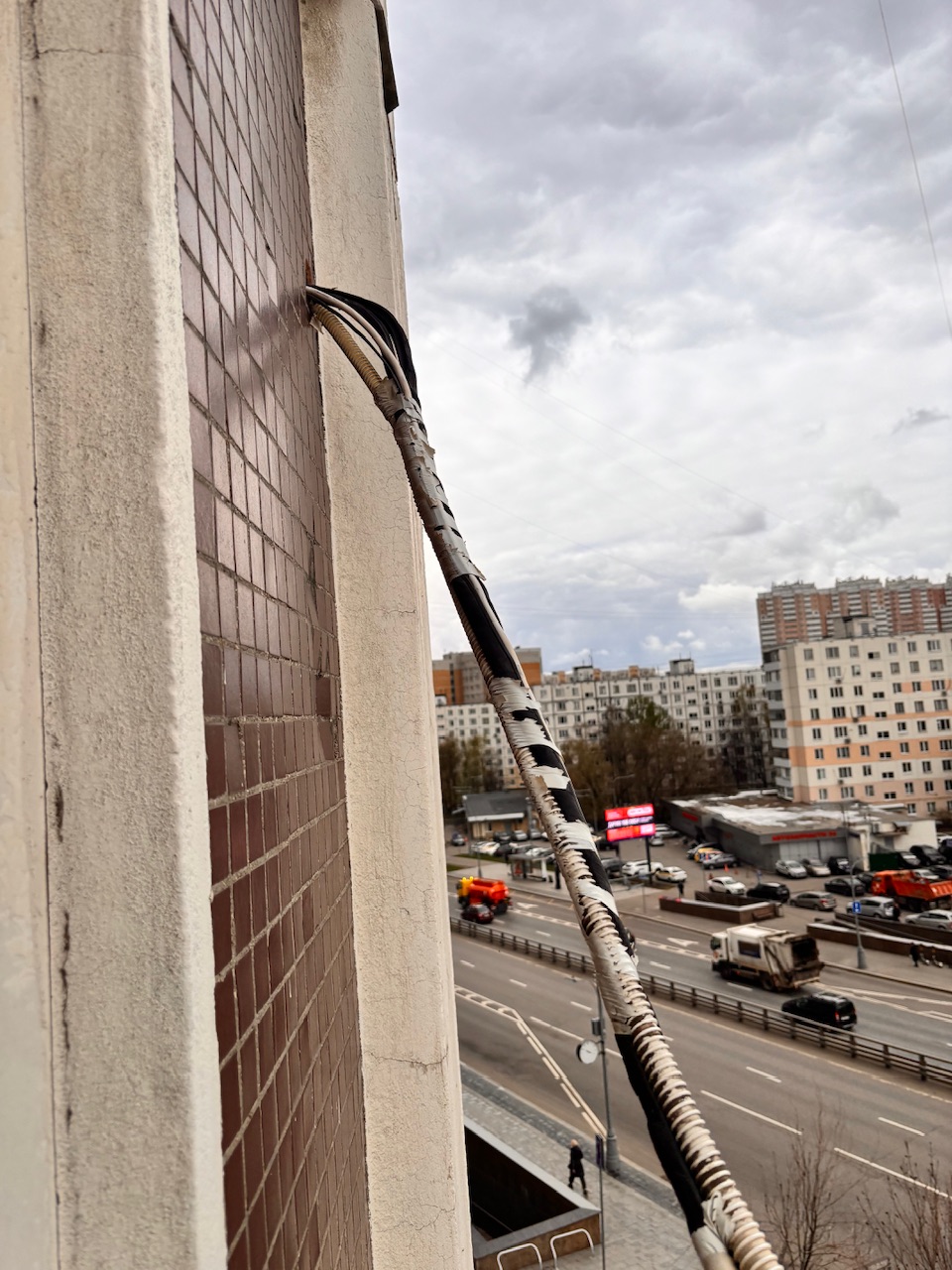

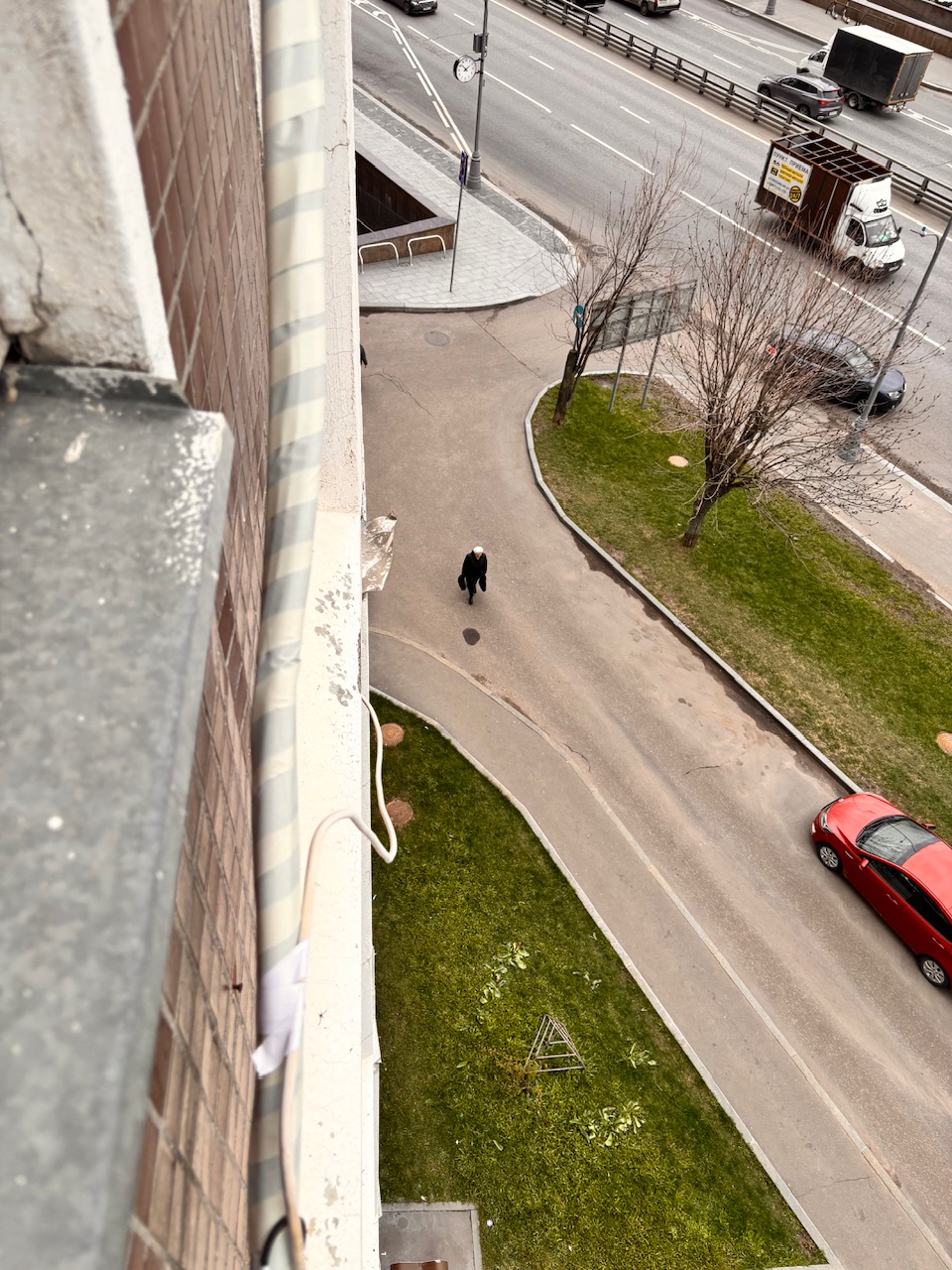

• Трубки в теплоизоляции Thermaflex проложены от внутреннего блока к отверстию в стене
• Межблочный кабель (5×1,5 мм²) проложен параллельно трассе

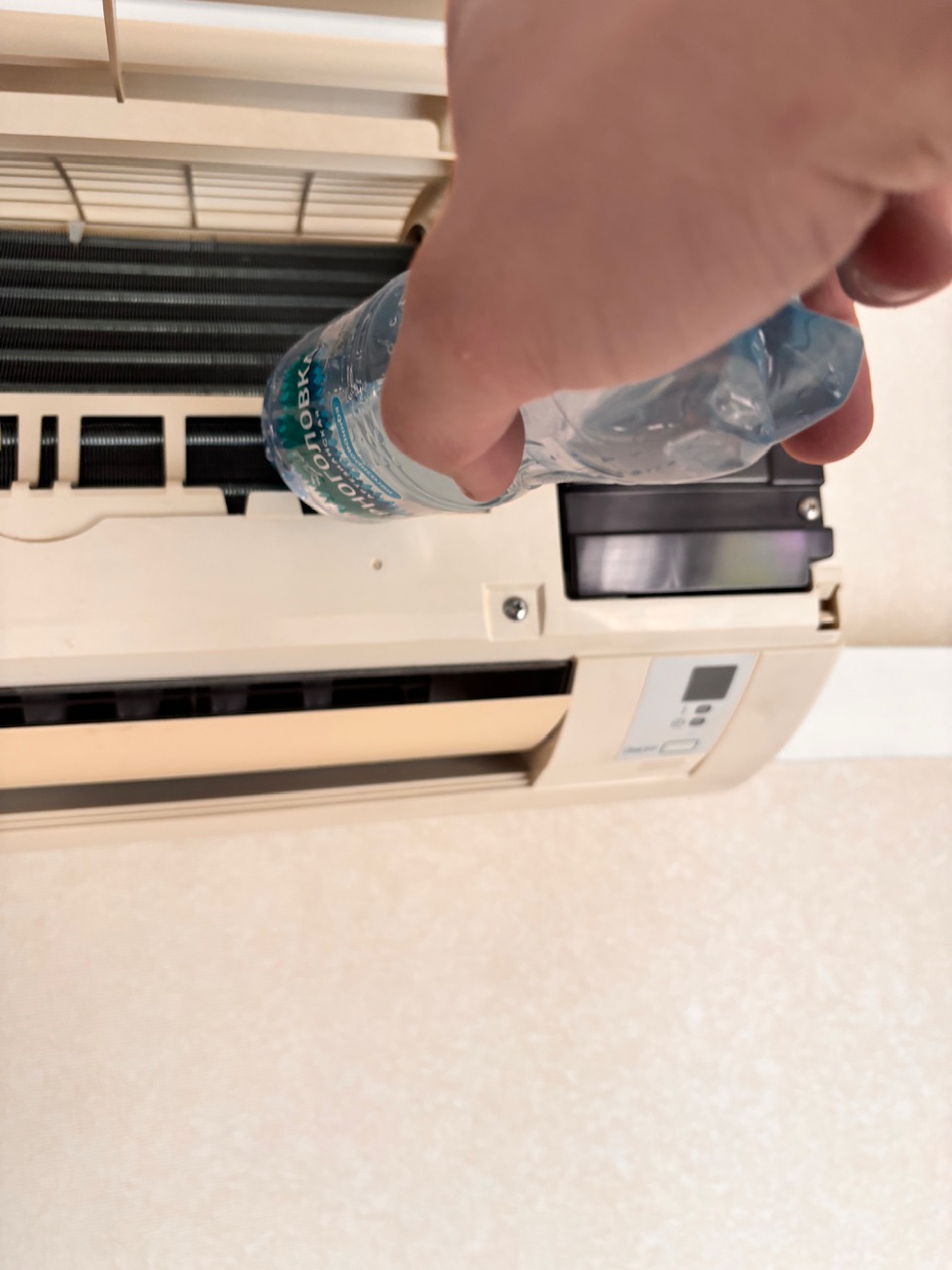

• Дренажный шланг проложен с уклоном к отверстию
• Трасса уложена в новый декоративный короб 60×60 мм

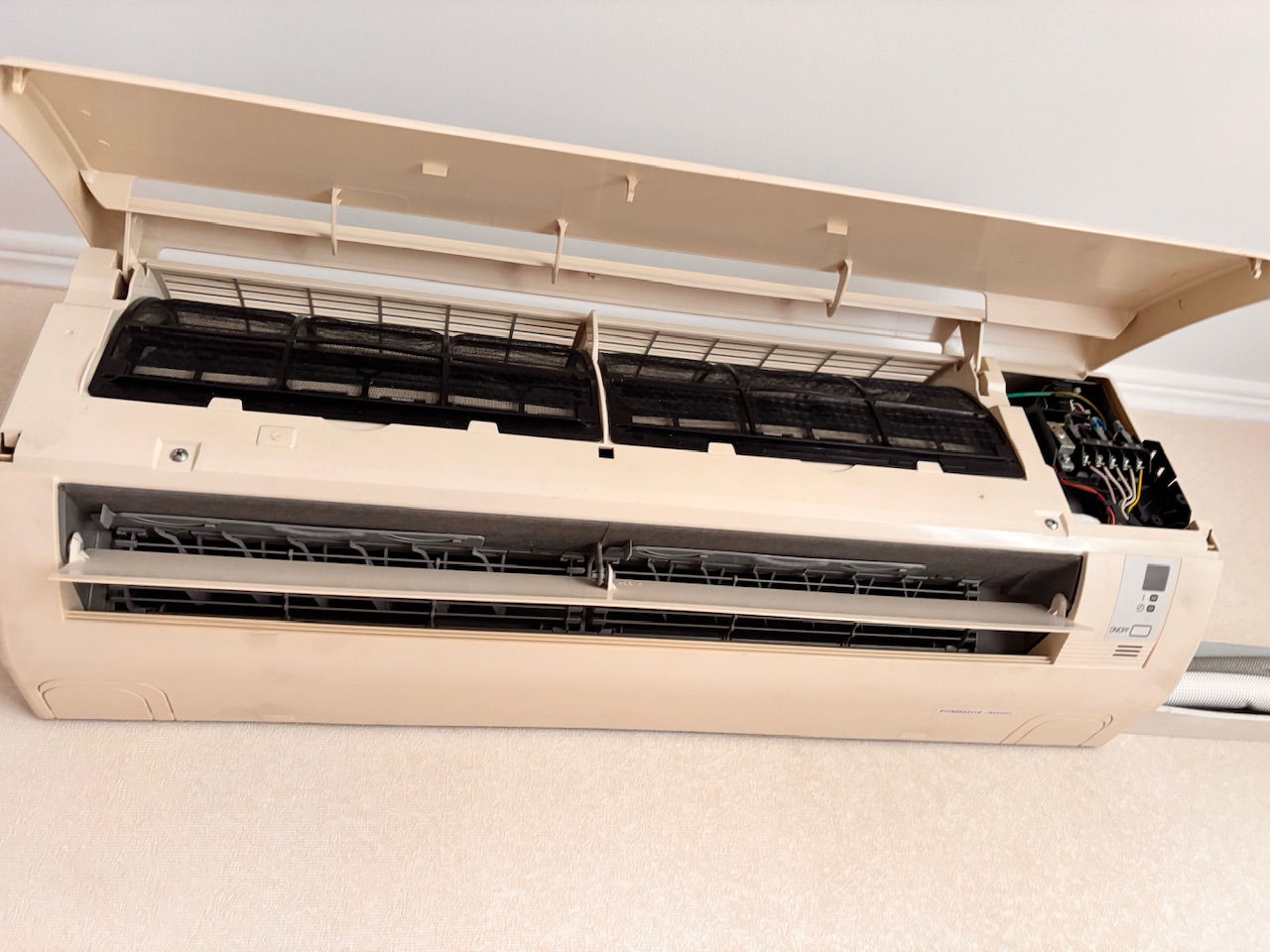

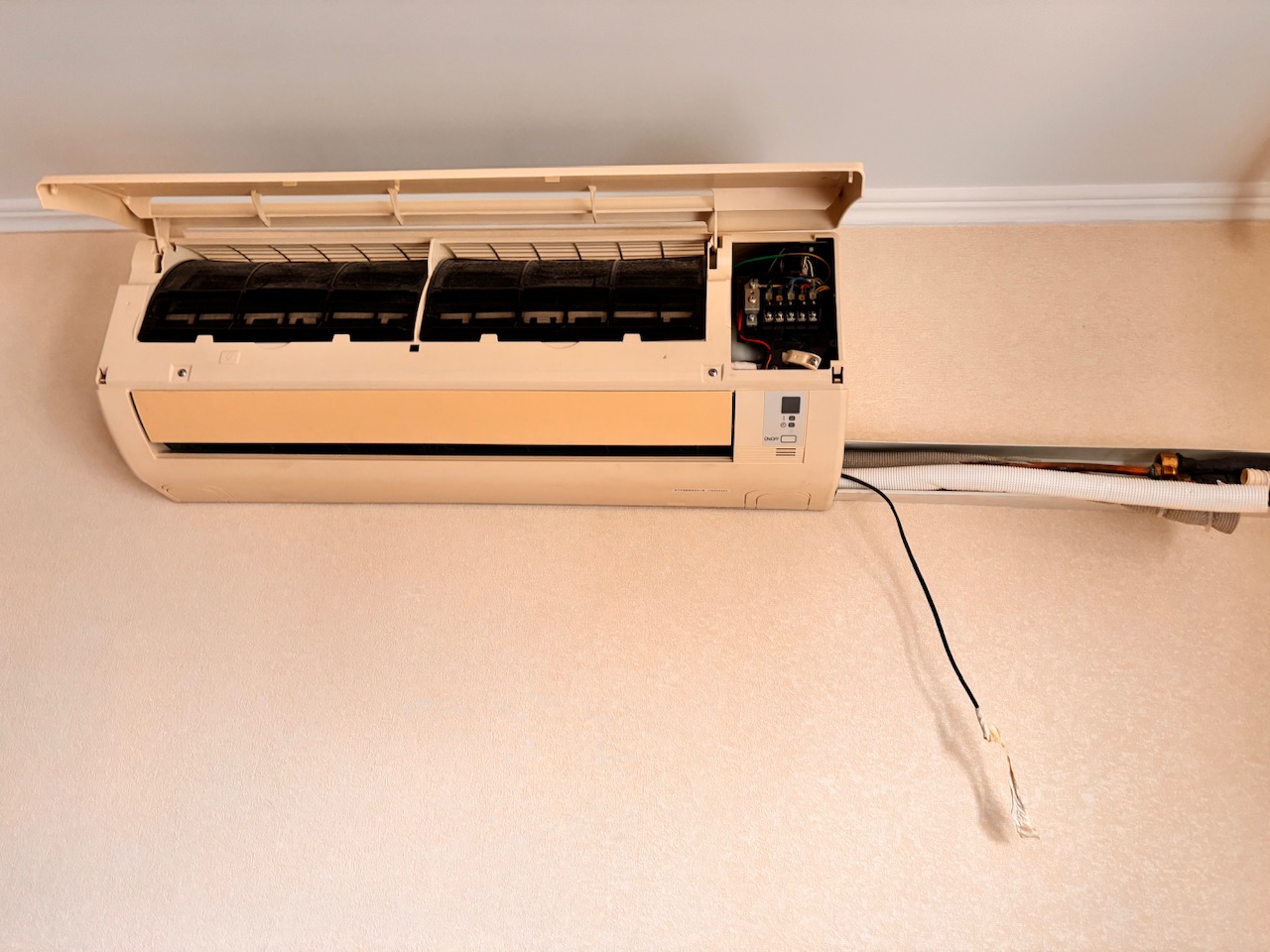

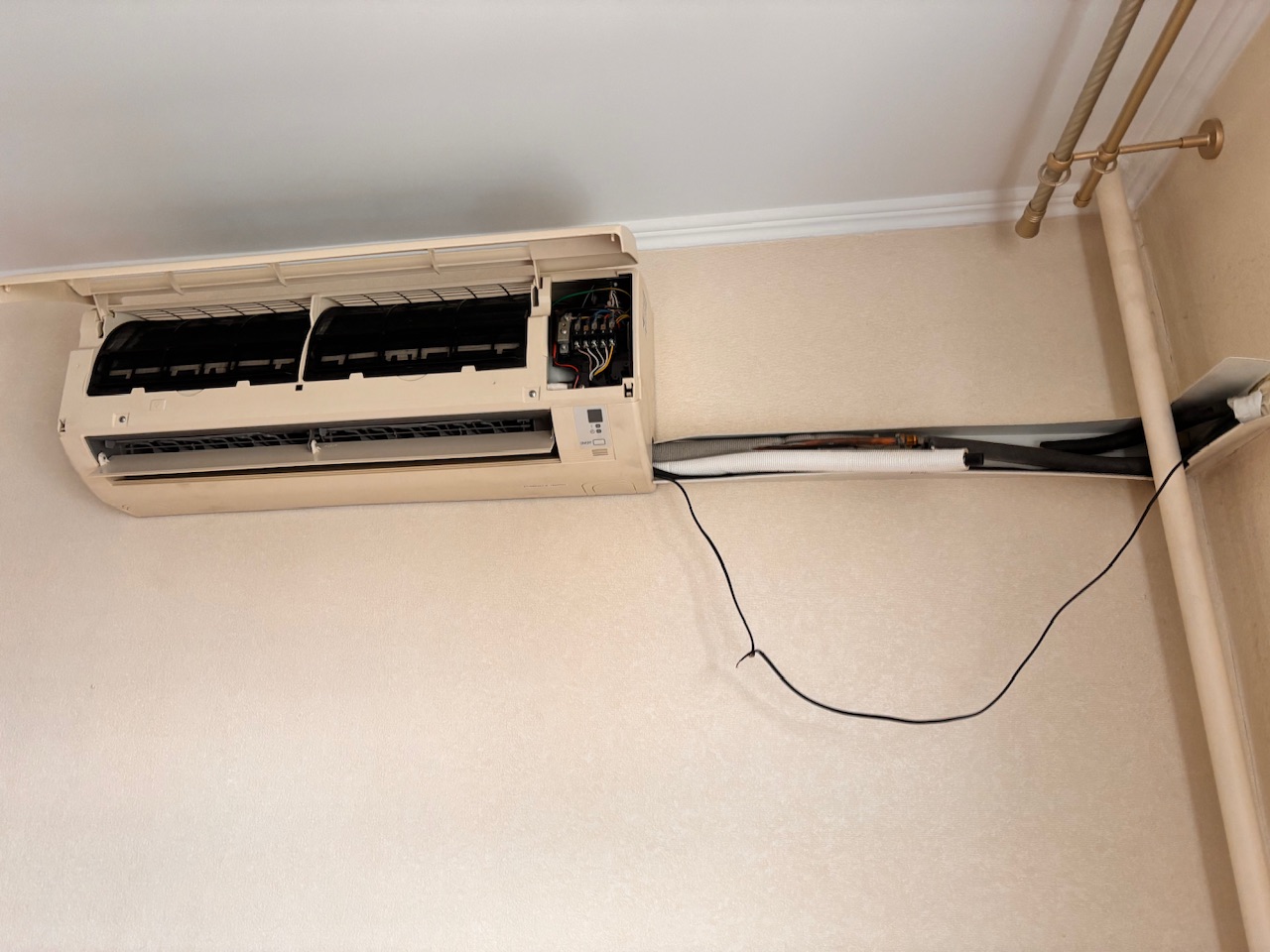

3. Подключение внутреннего блока

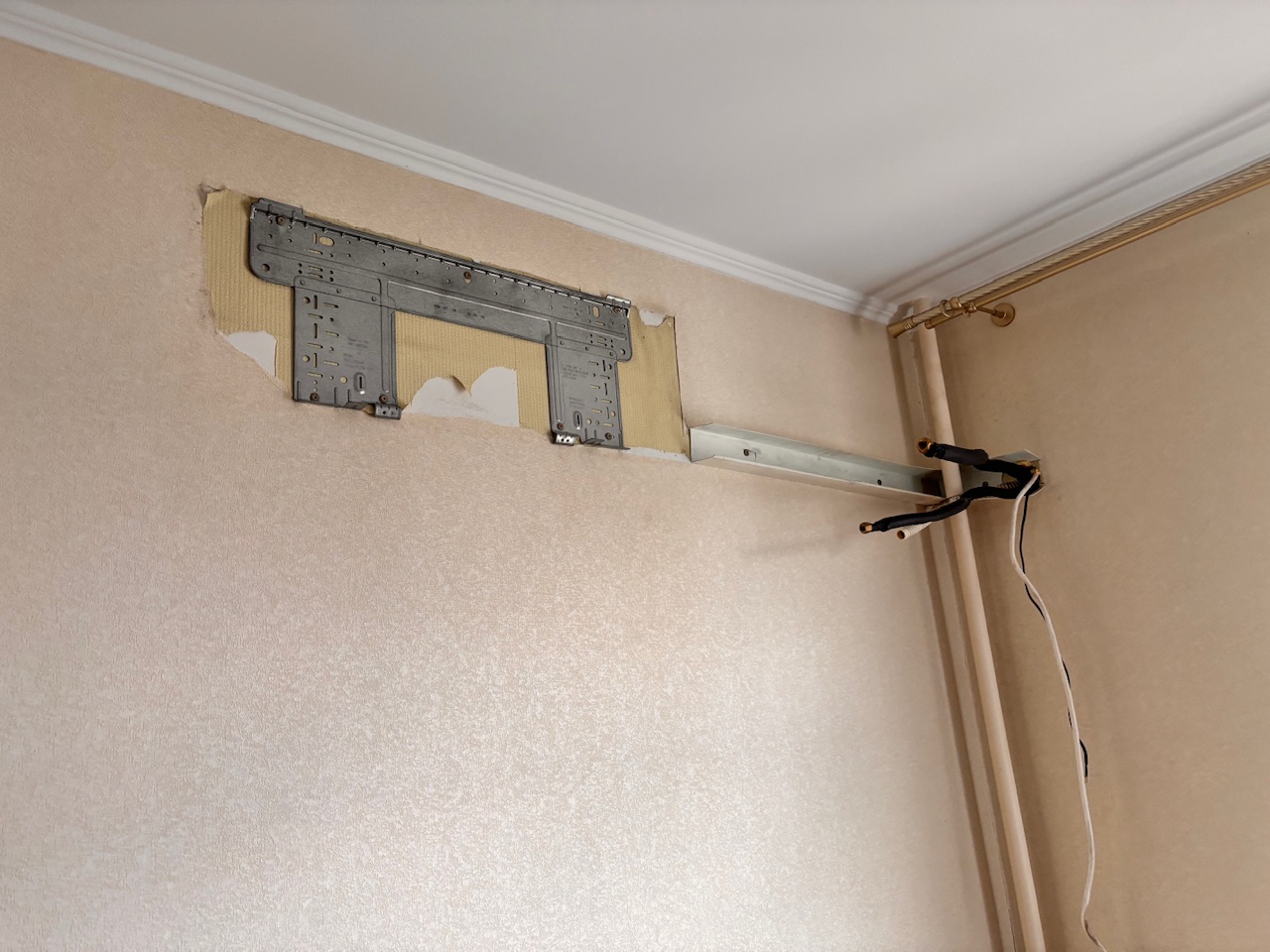

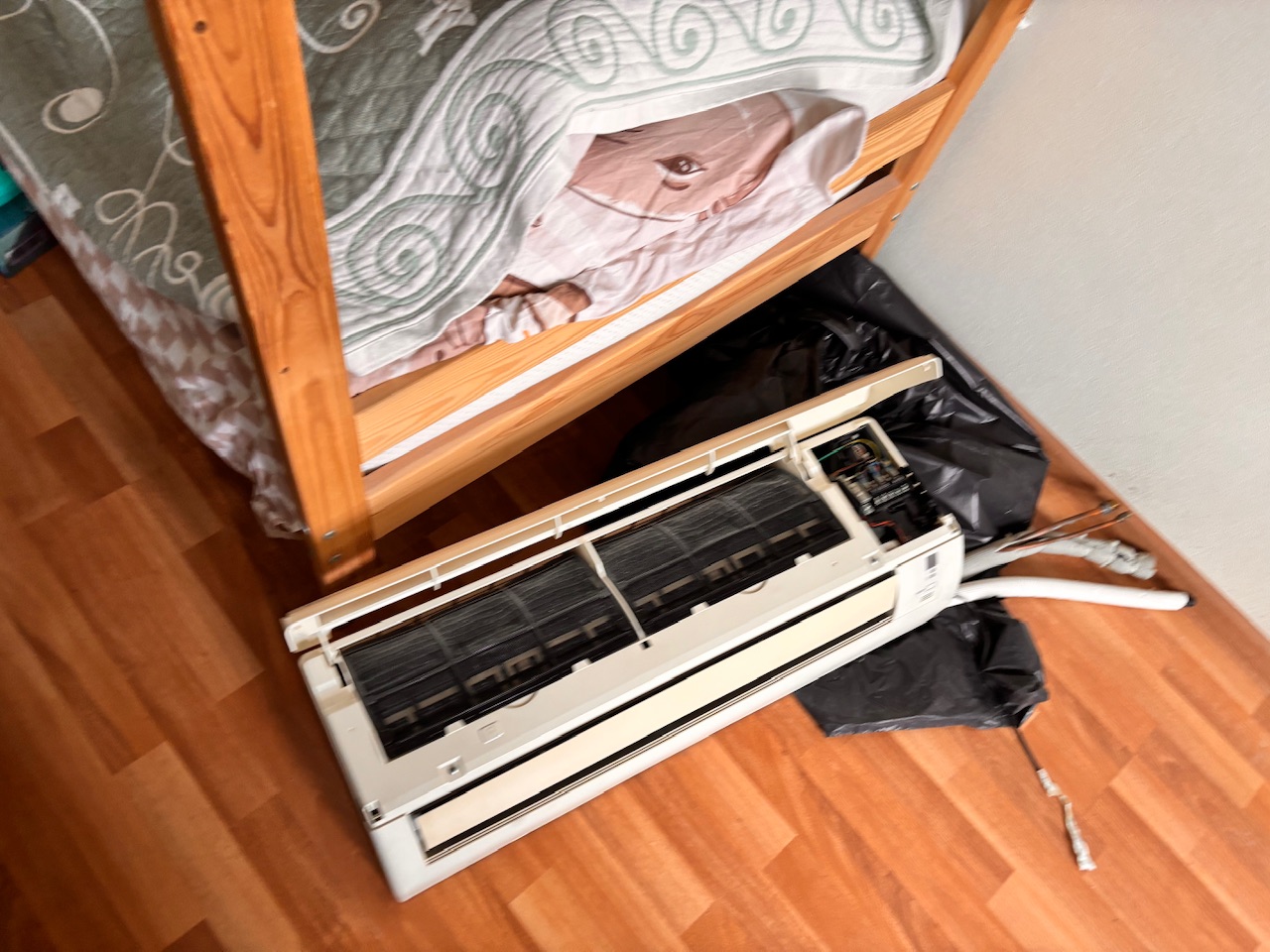

• Внутренний блок снят с монтажной пластины

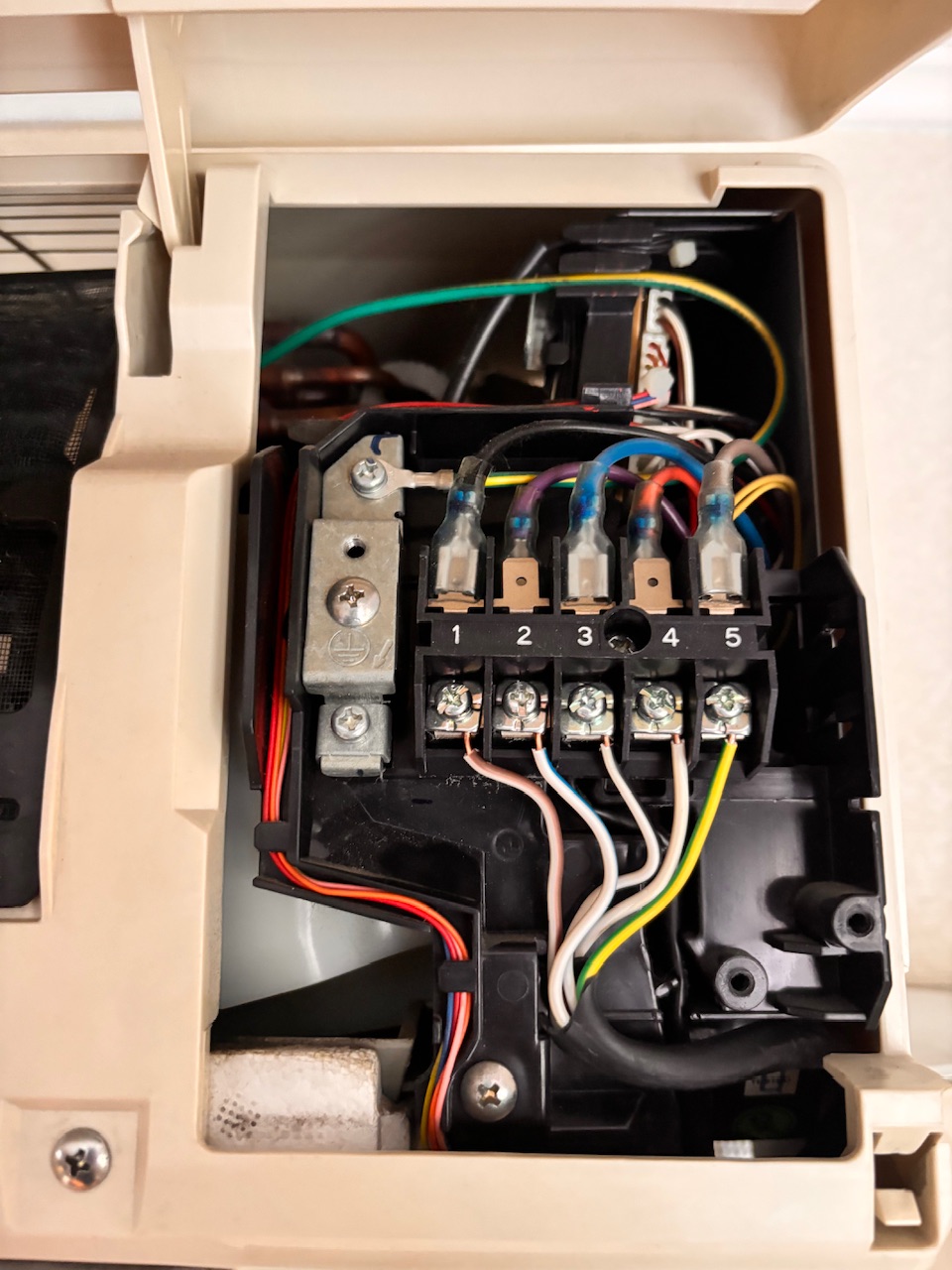

• Подключены медные трубки, дренаж и межблочный кабель к внутреннему блоку
• Вальцовочные гайки затянуты динамометрическим ключом с усилием, указанным в инструкции Daikin
• Внутренний блок навешен на монтажную пластину

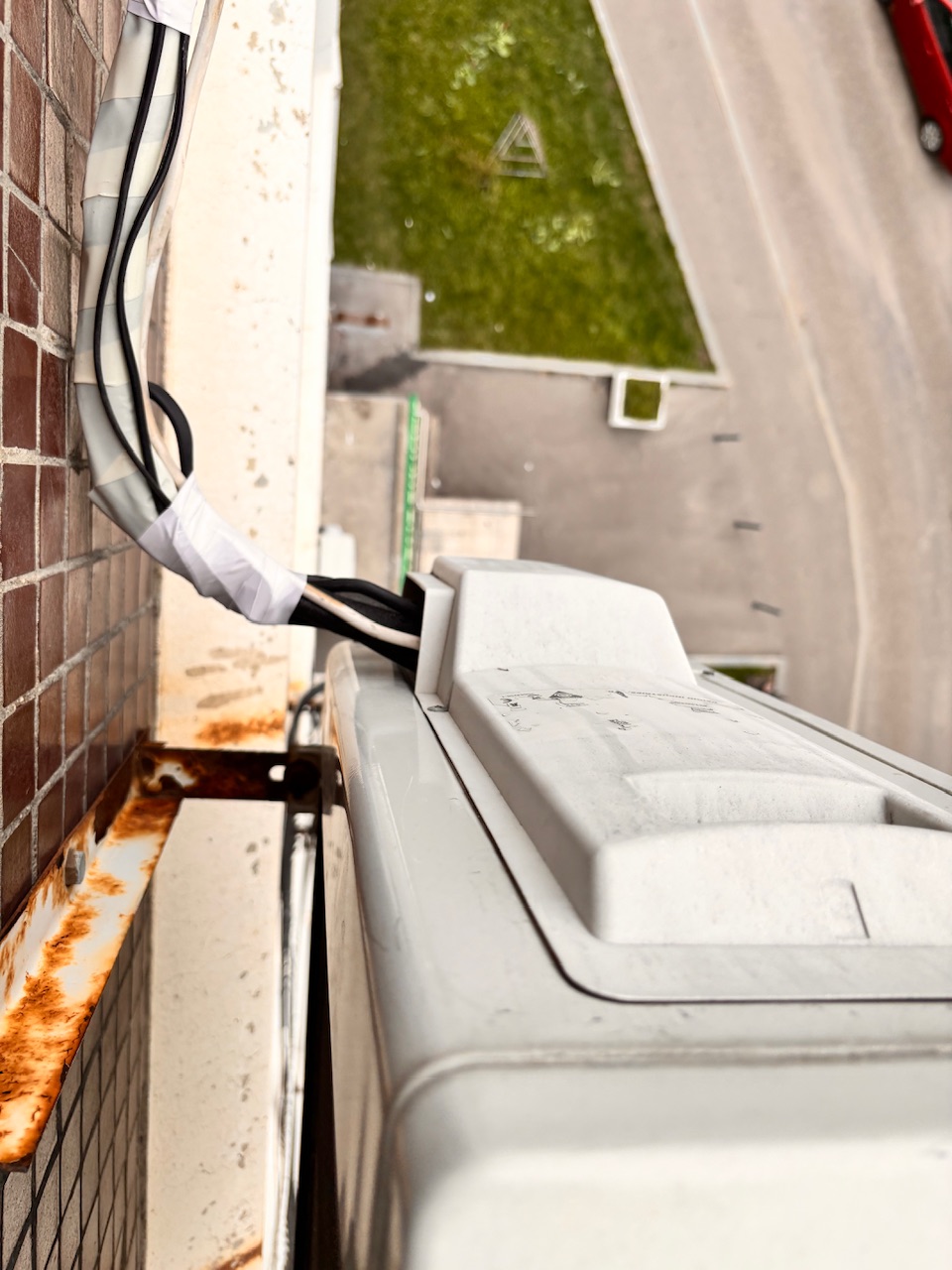

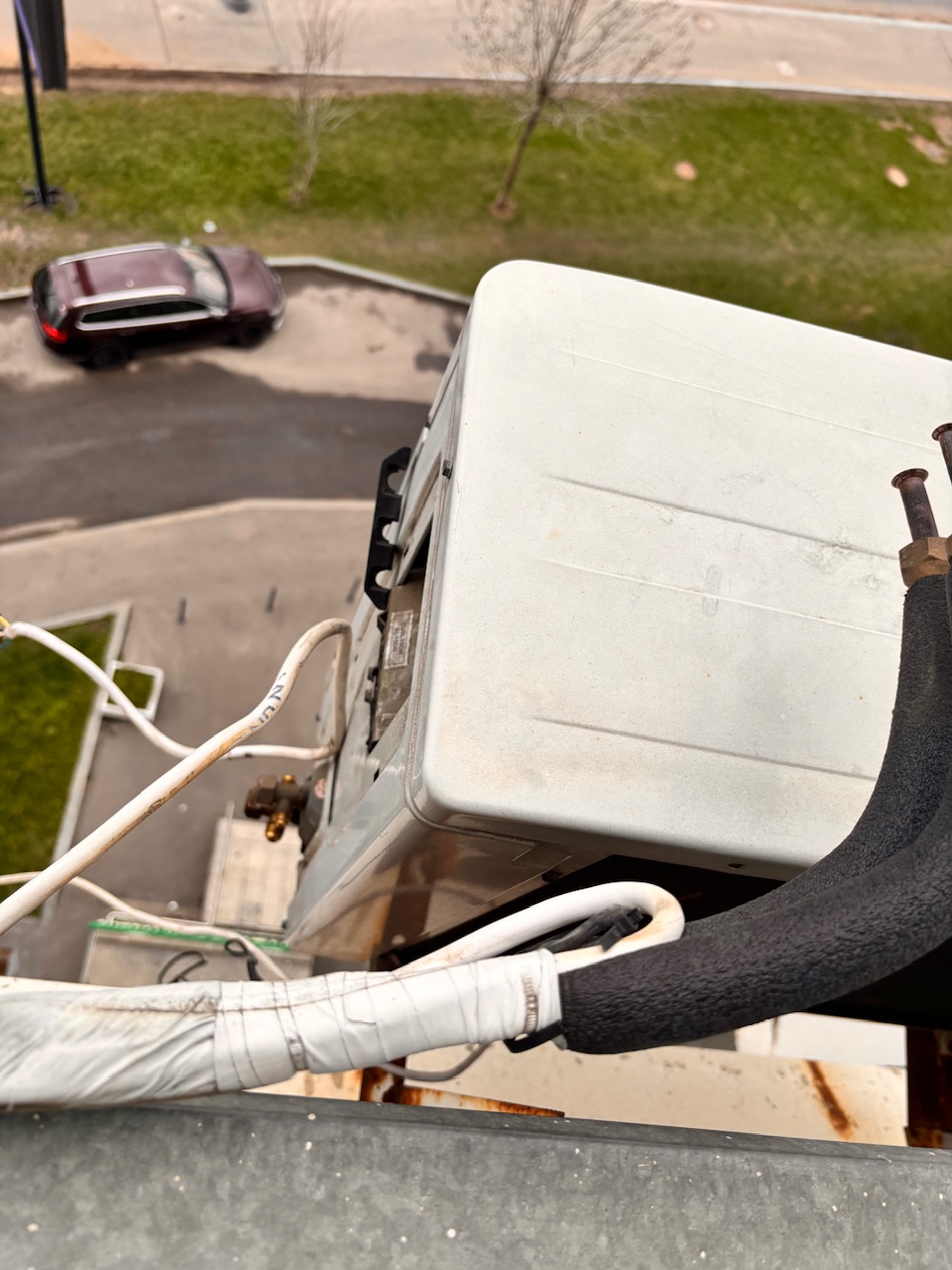

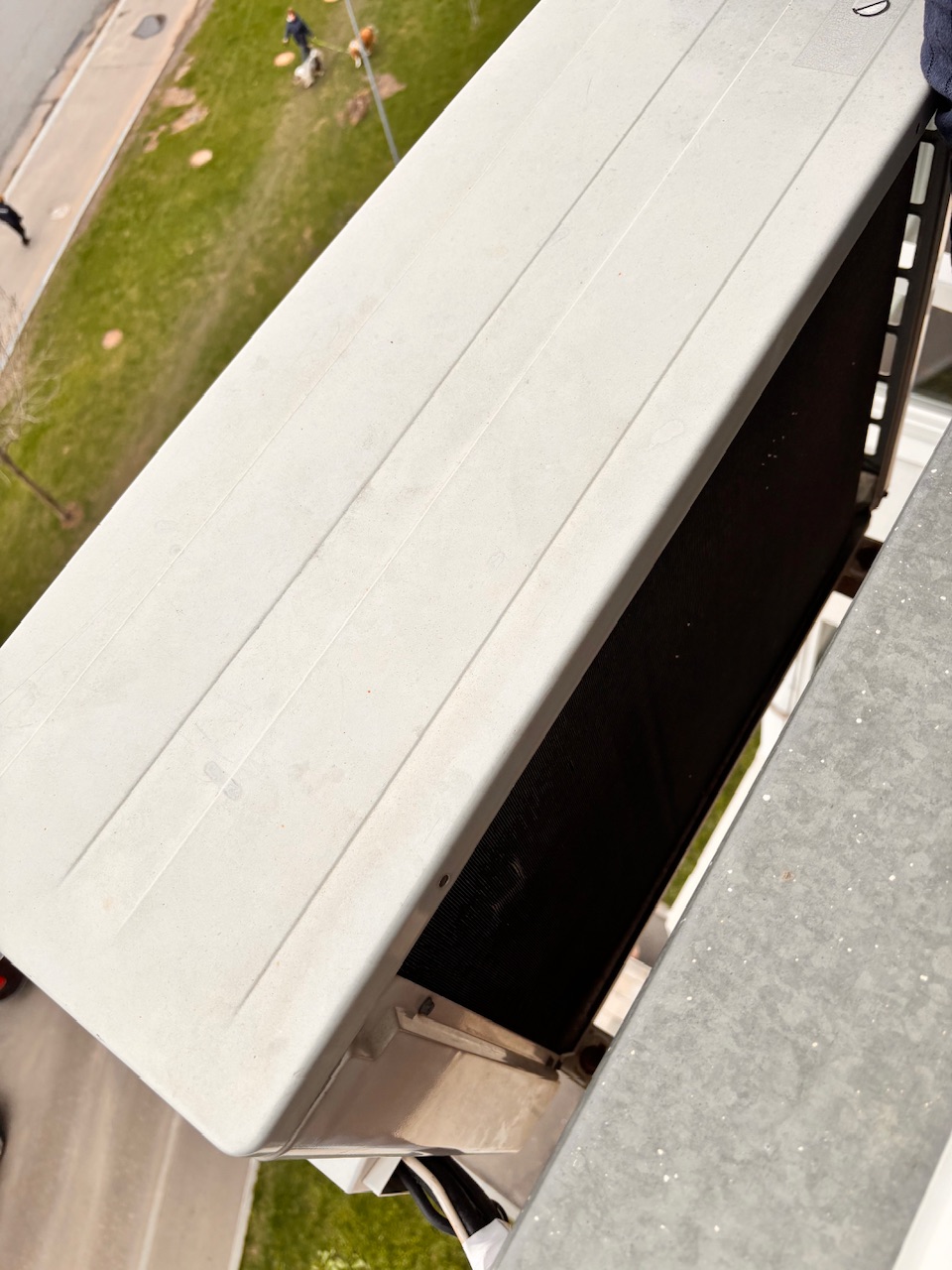

4. Подключение наружного блока

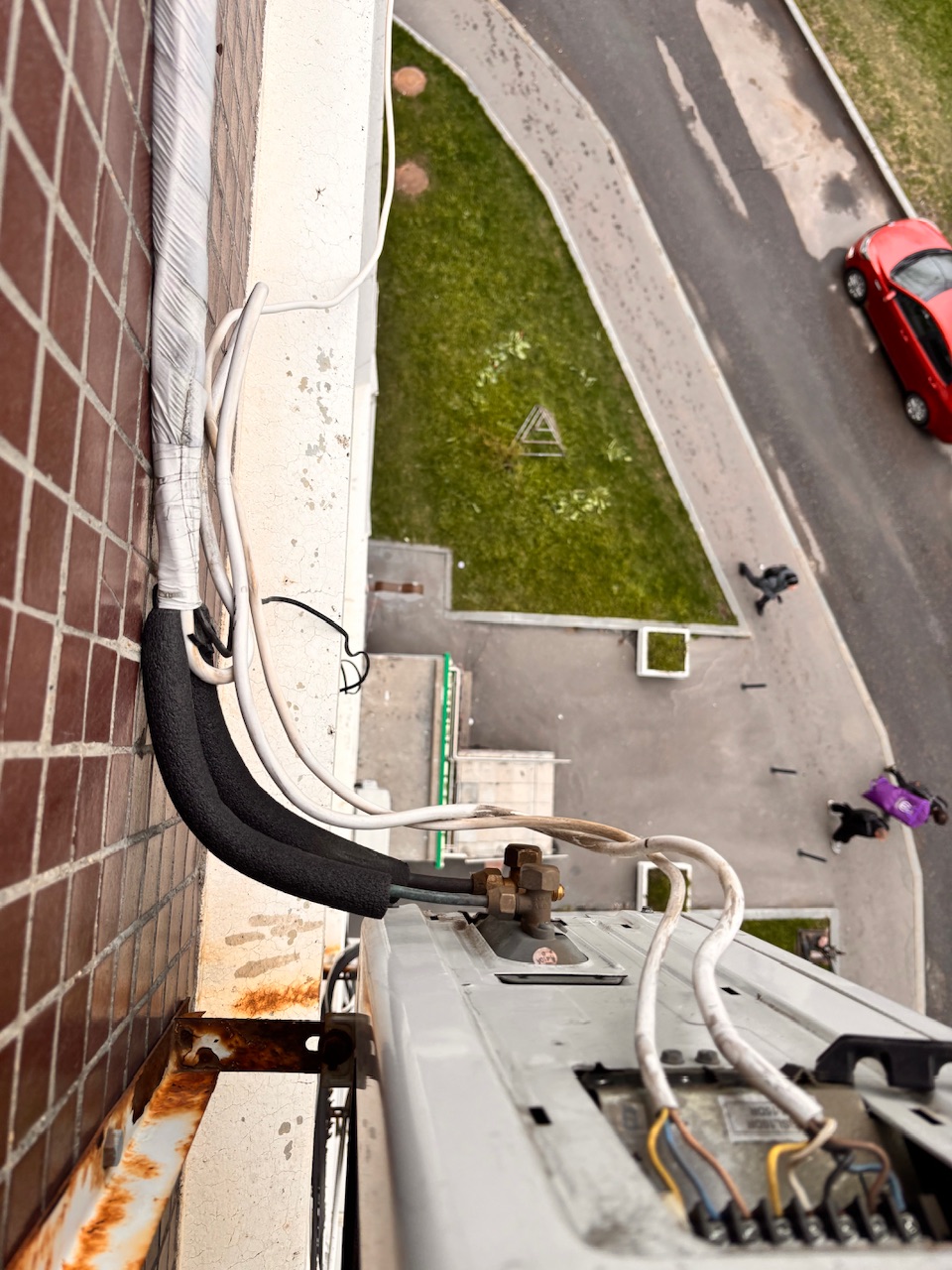

• Медные трубки подключены к сервисным портам наружного блока с вальцовкой

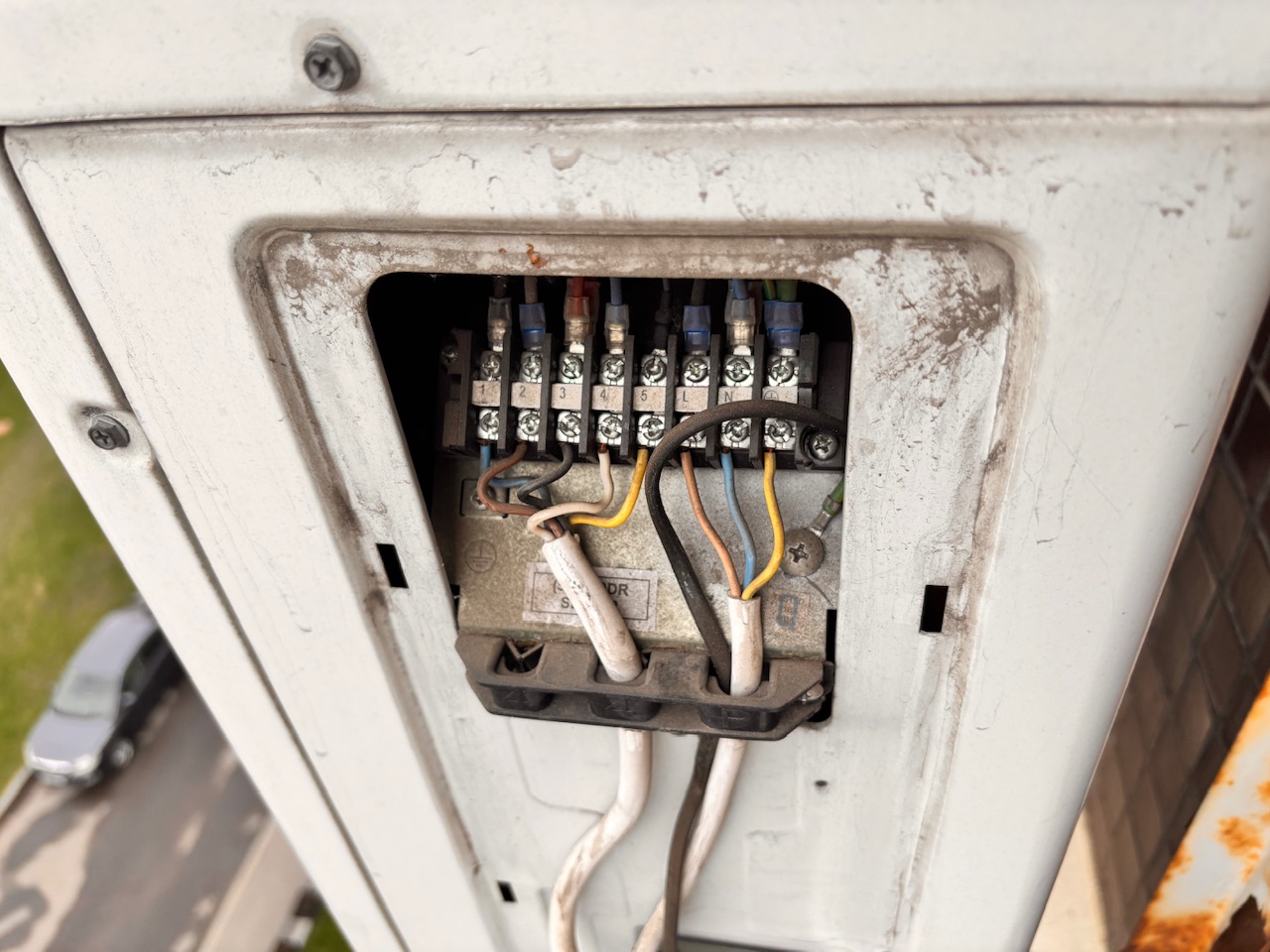

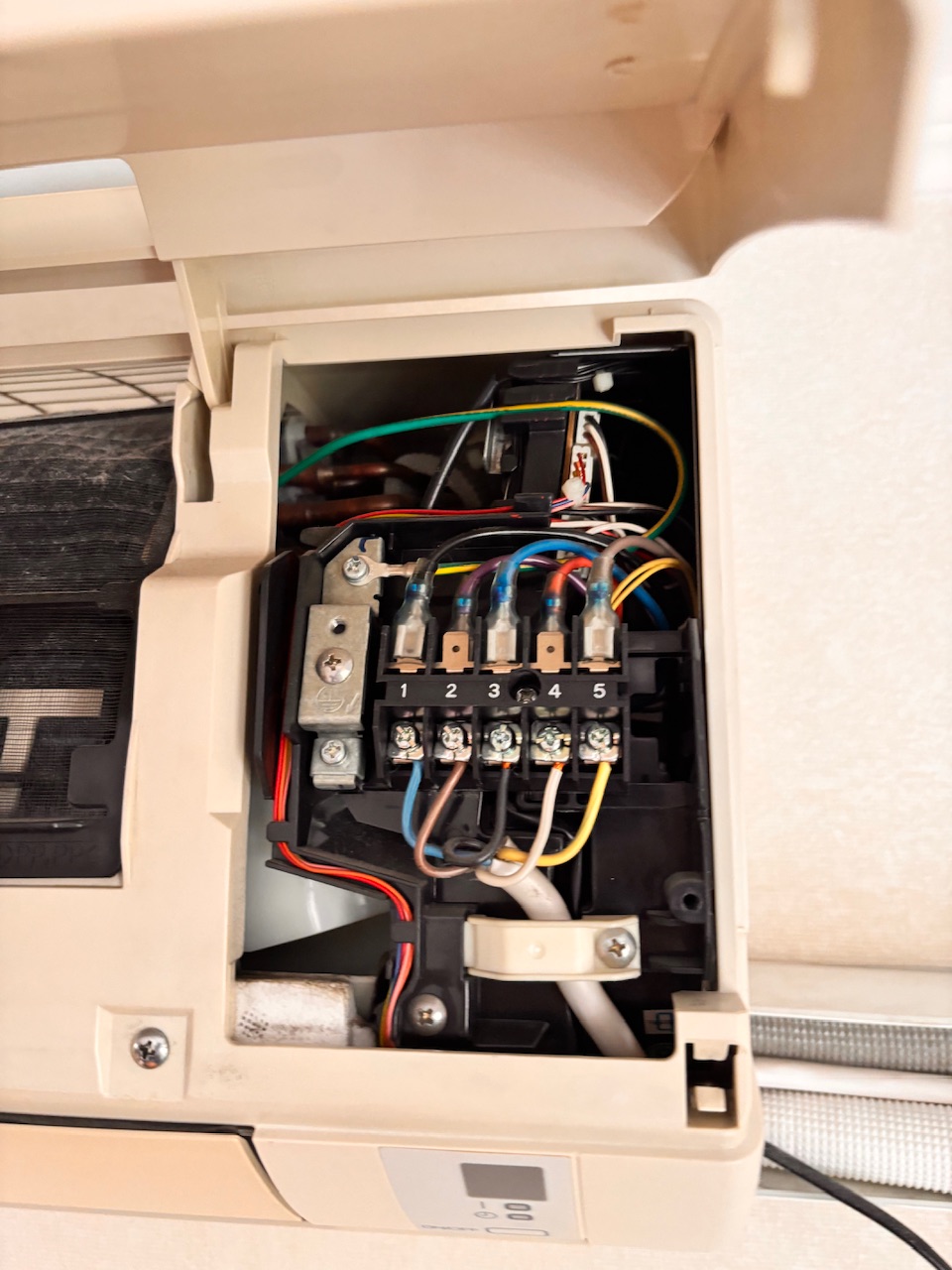

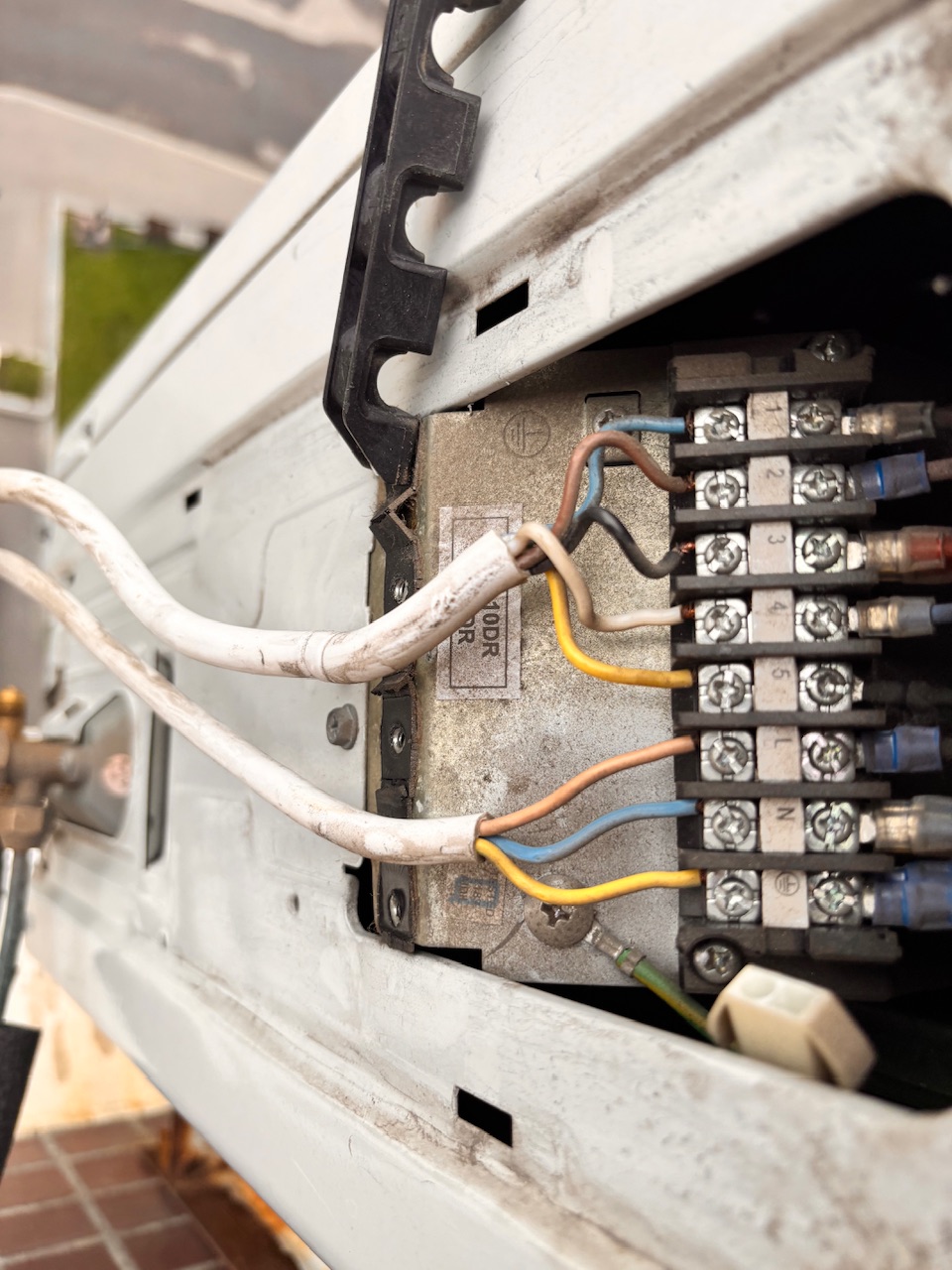

• Межблочный кабель подключён к клеммной колодке
• Вальцовочные гайки затянуты динамометрическим ключом

5. Опрессовка азотом

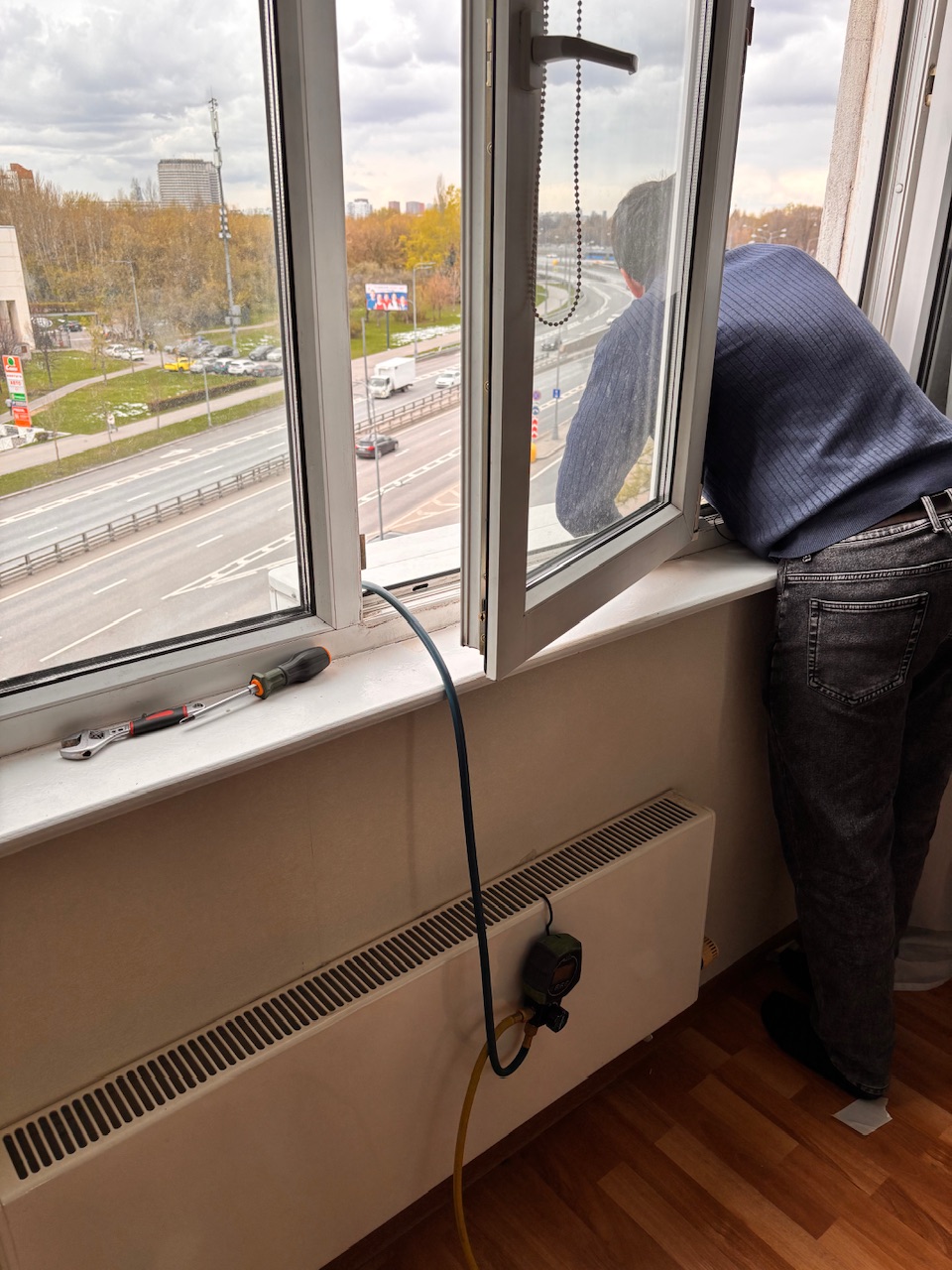

• К системе подключён баллон с азотом через редуктор
• Система заполнена азотом под давлением 28 атм (для R410A)
• Выдержка 30 минут — контроль падения давления на манометре
• Давление осталось стабильным — герметичность подтверждена vent-master.ru

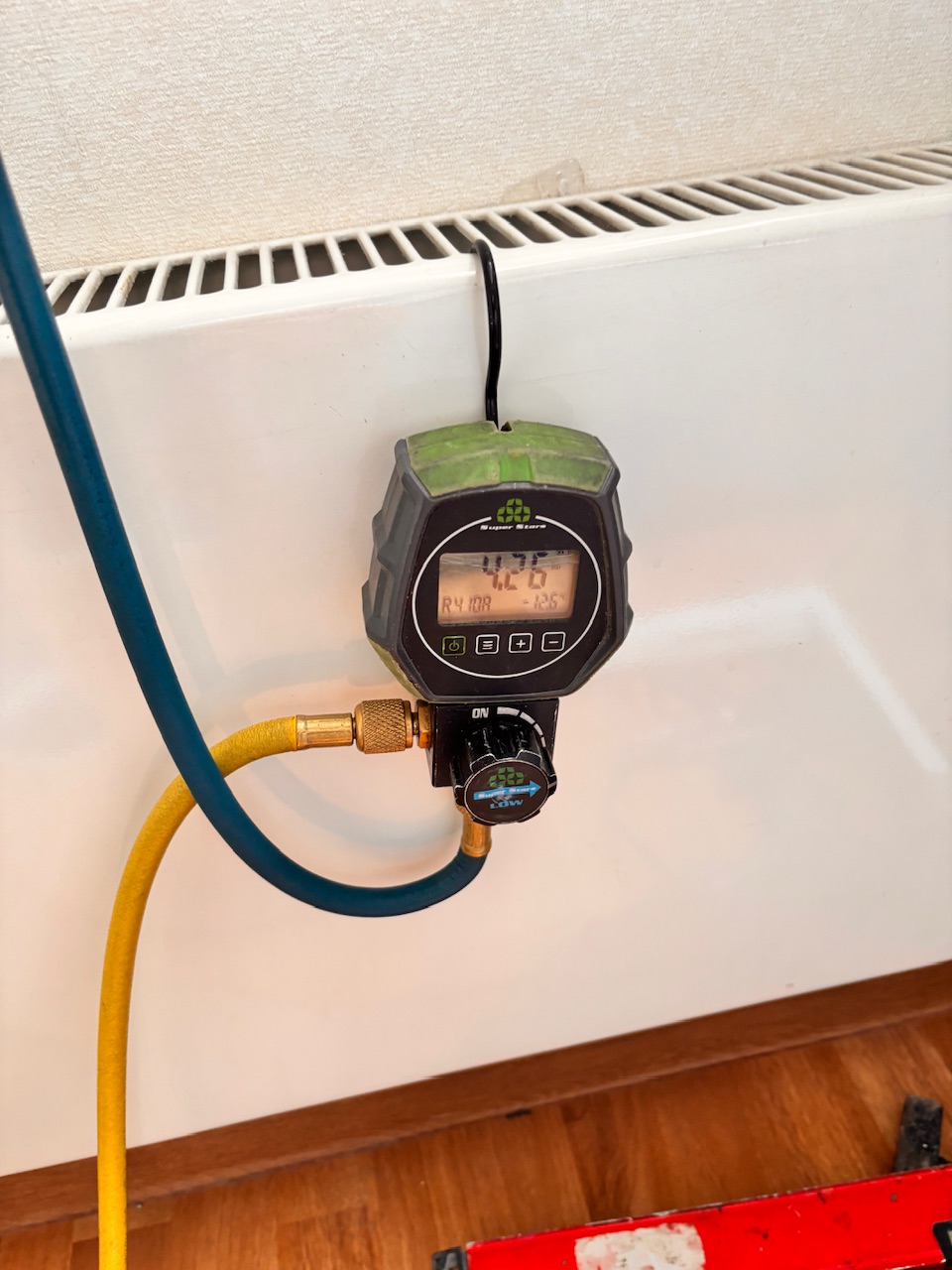

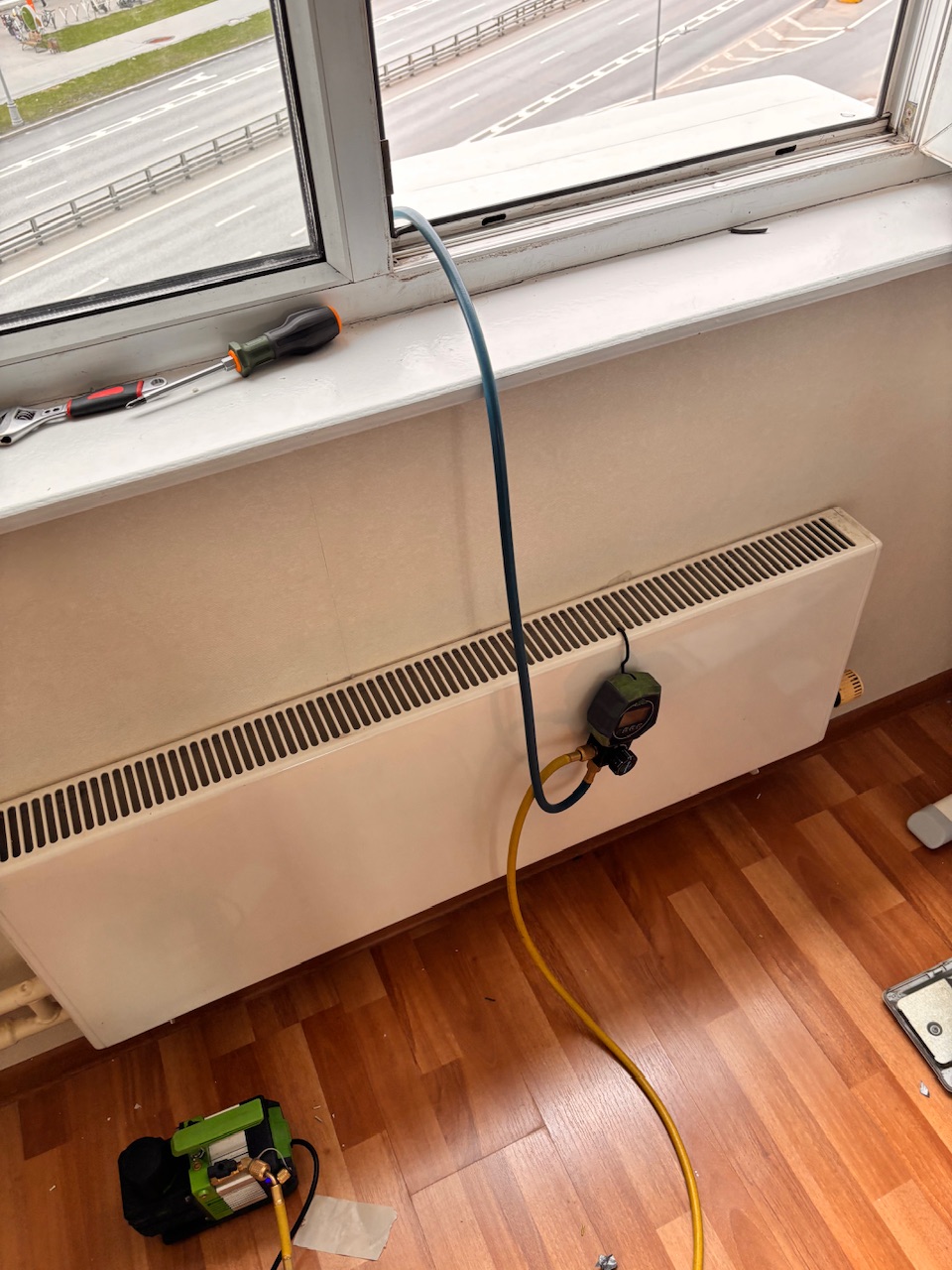

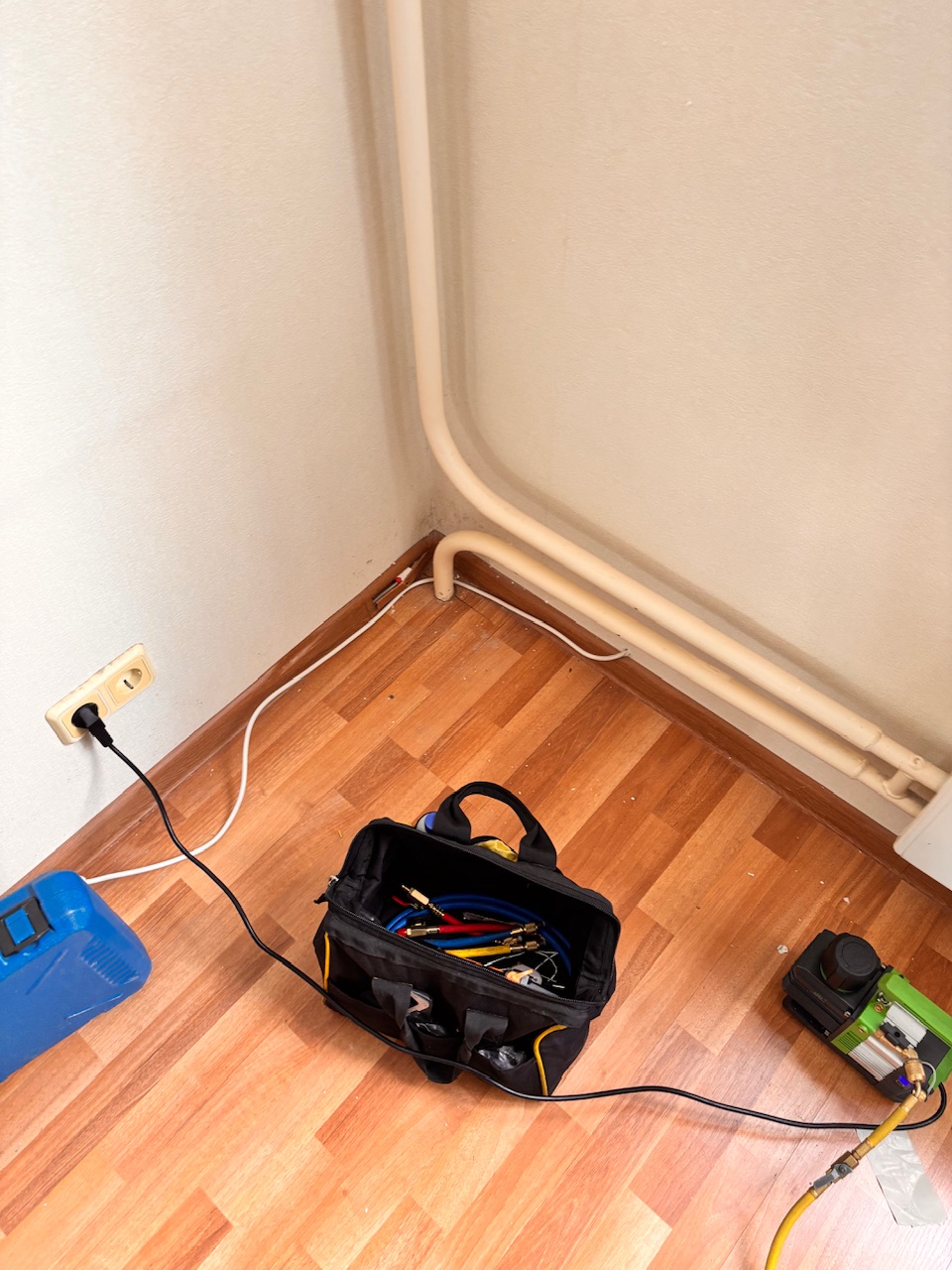

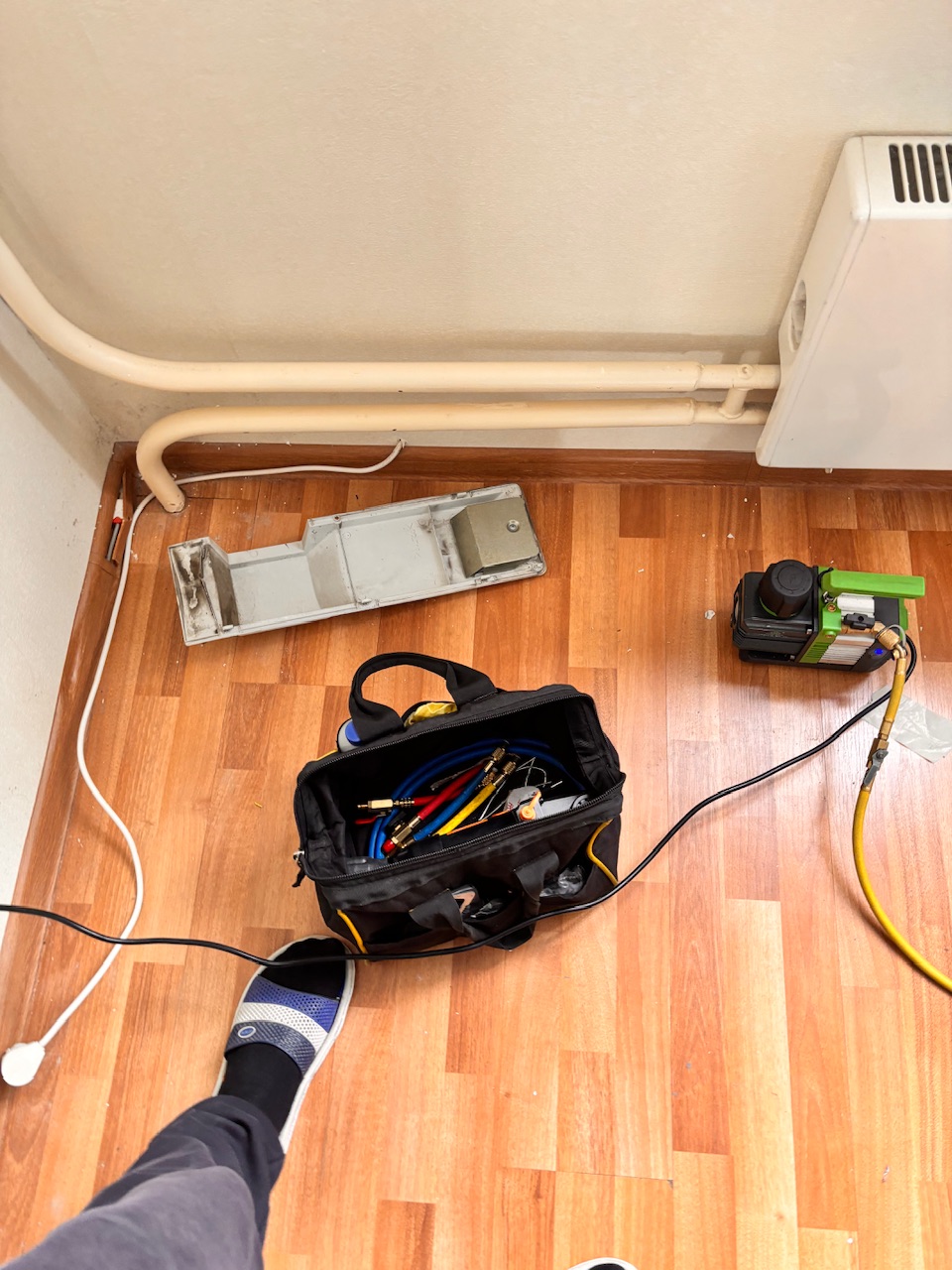

6. Вакуумирование

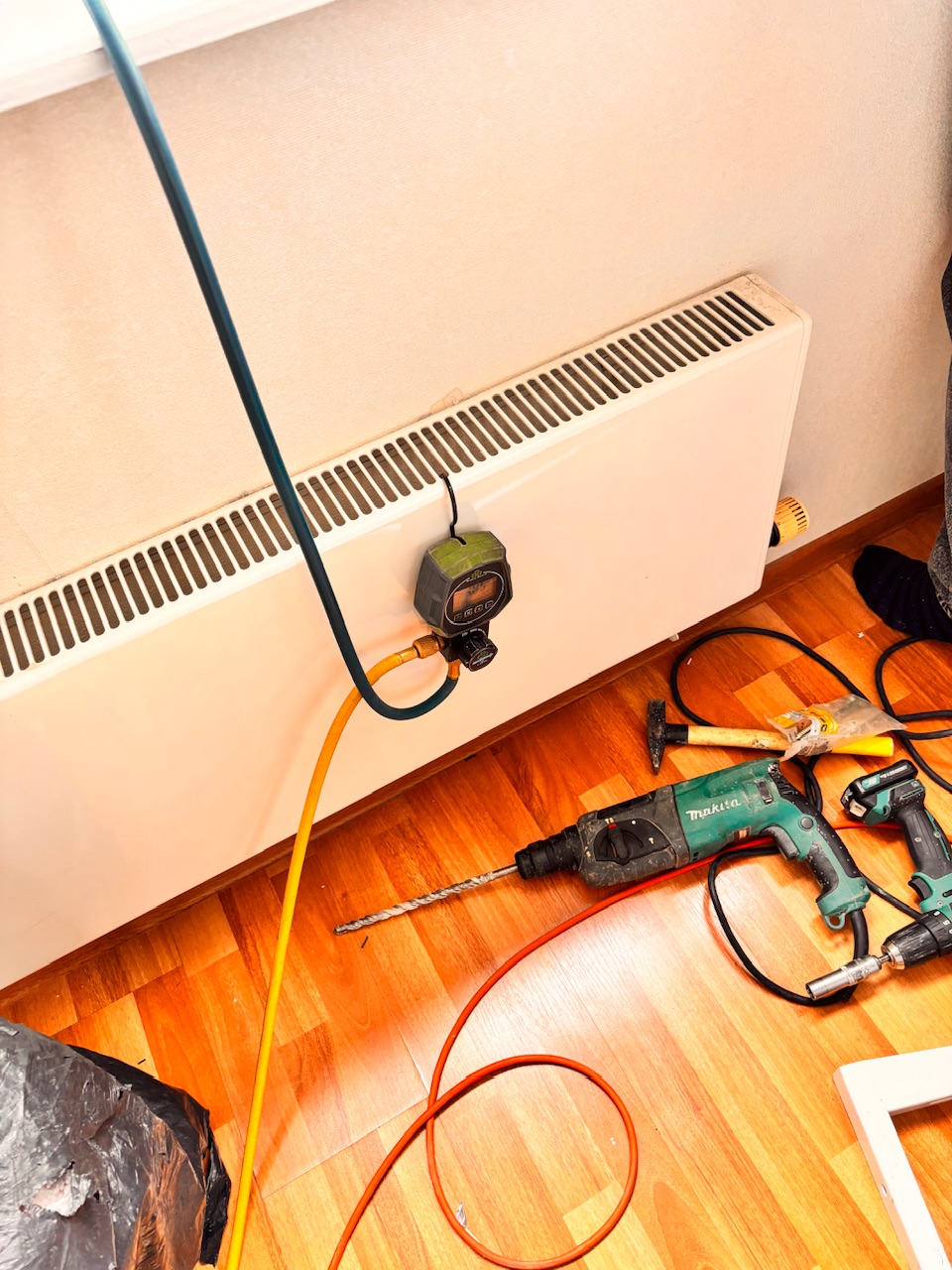

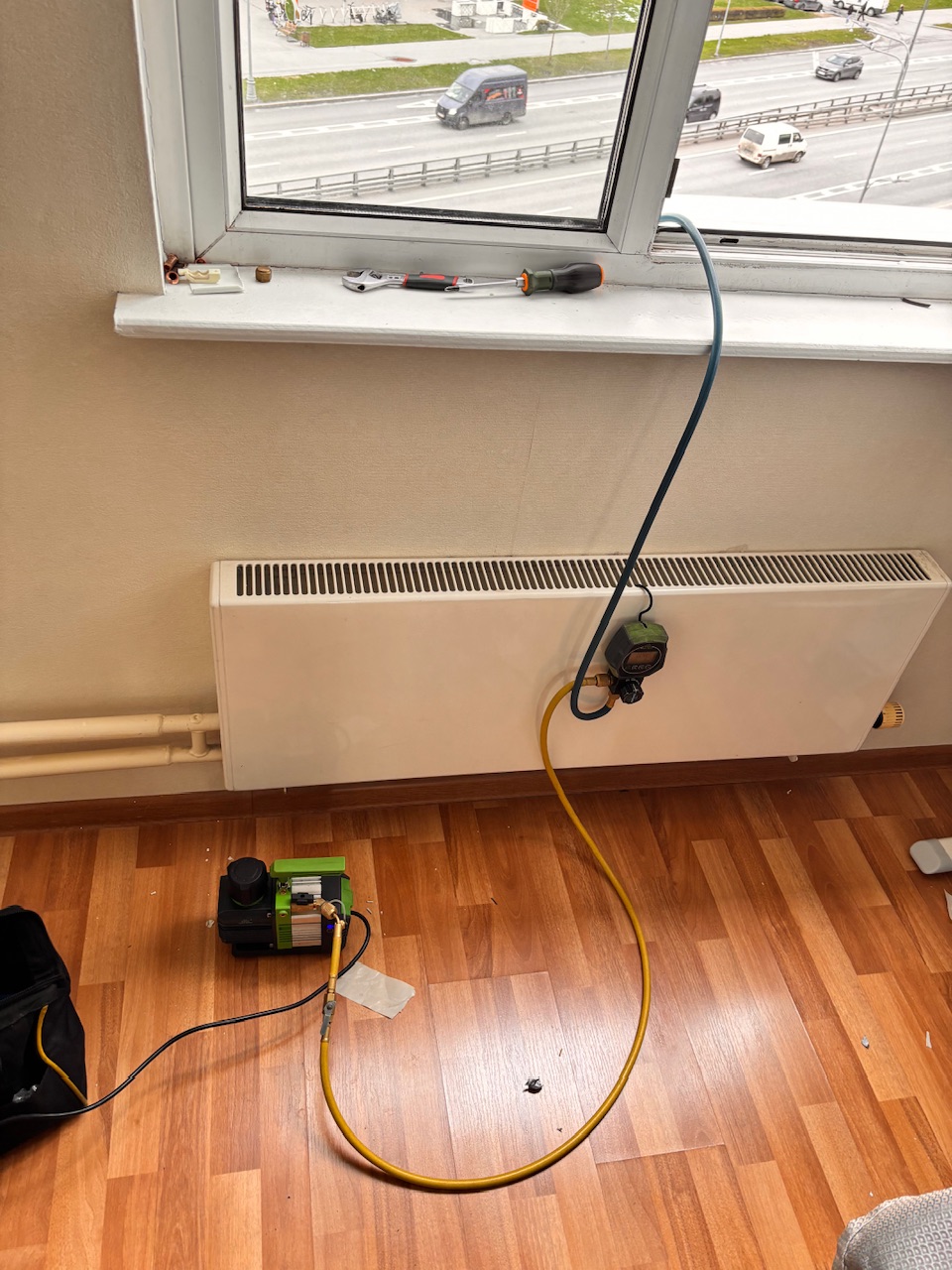

• Азот стравлен, к системе подключён вакуумный насос

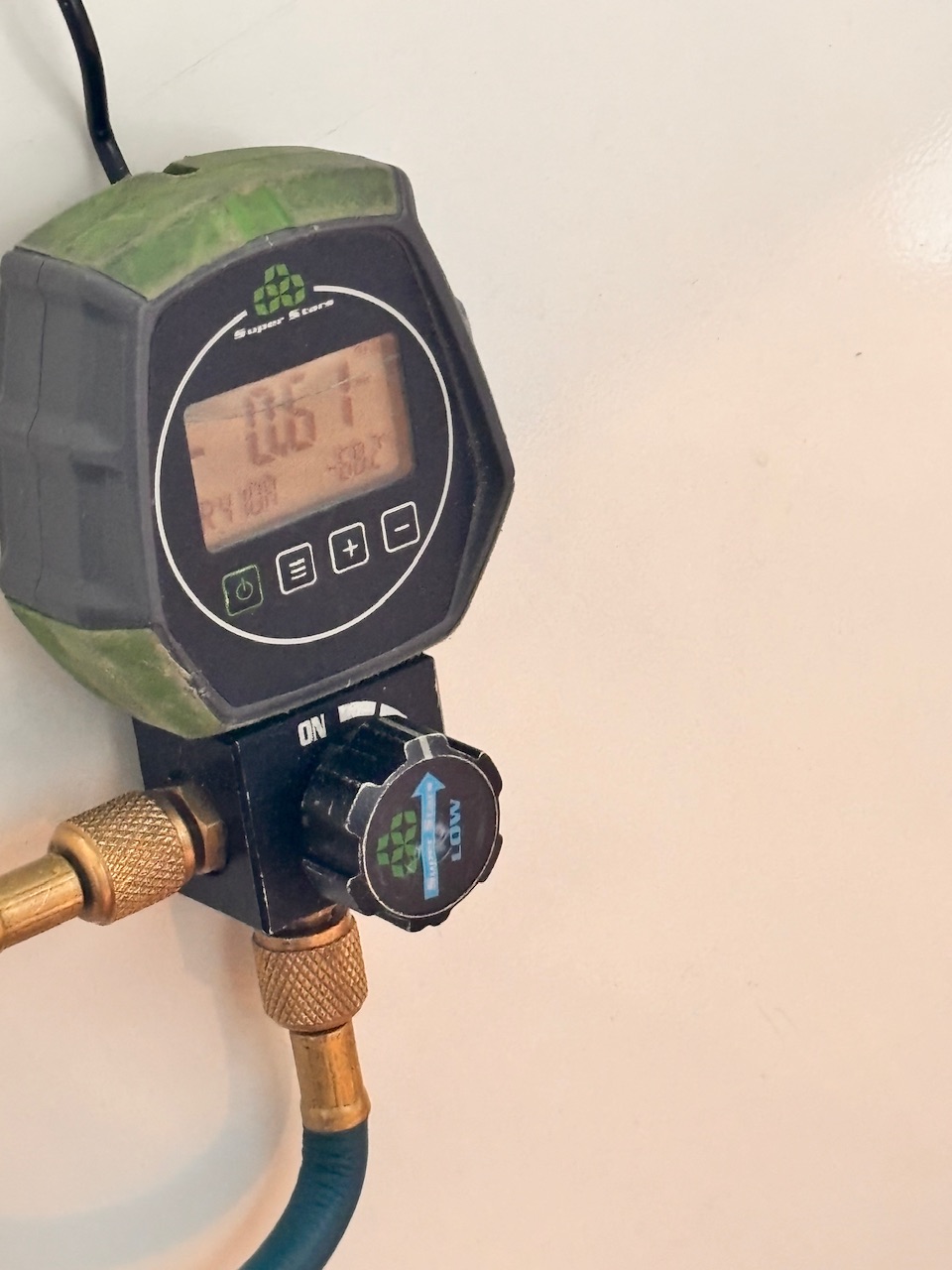

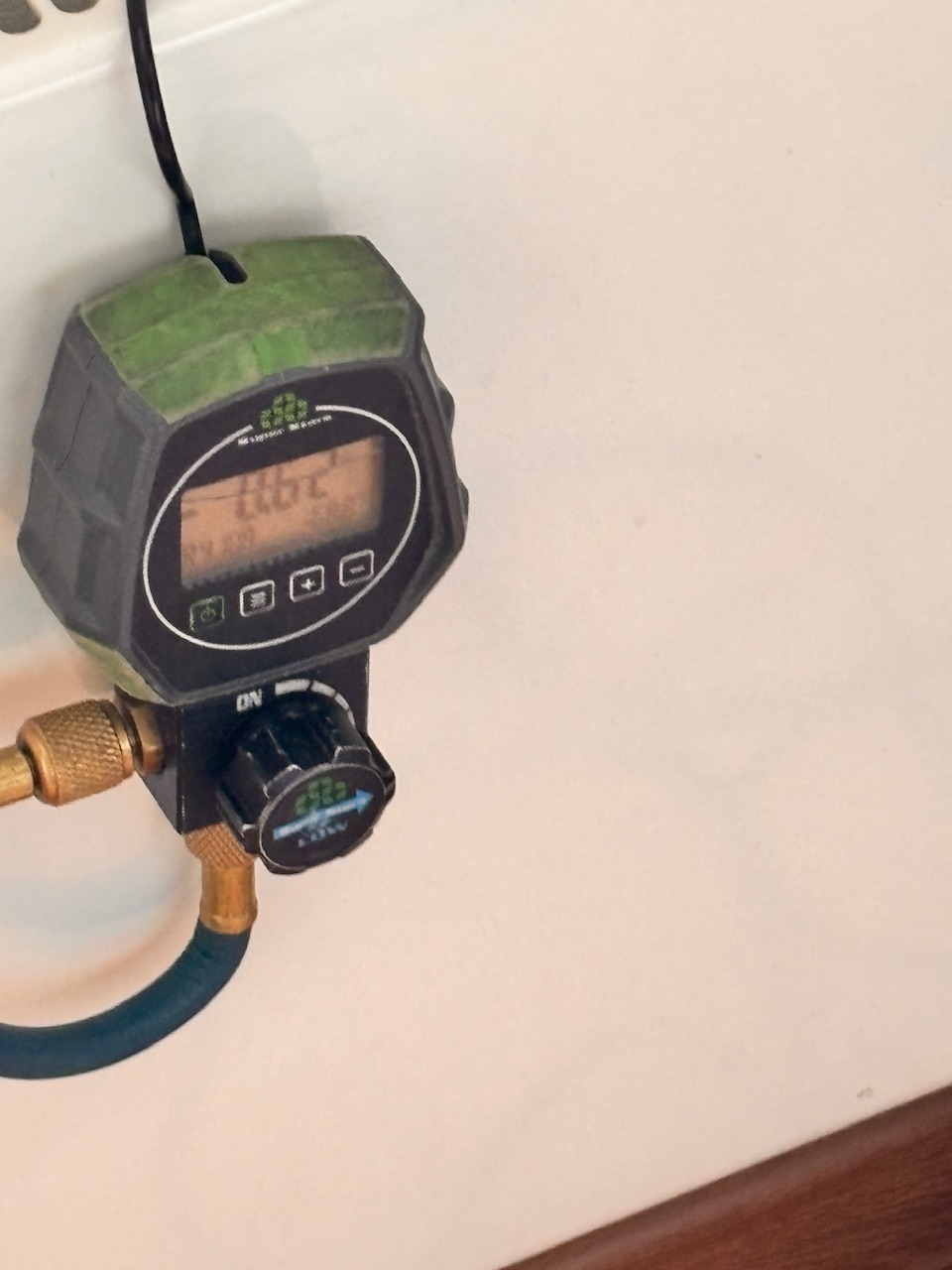

• Откачка воздуха и влаги из контура до остаточного давления не выше 5 Па
• Продолжительность — 30 минут
• Производитель Daikin прямо указывает в инструкции: «Проводите откачку в течение примерно 30 минут»
• Вакуумирование обязательно: остатки влаги реагируют с полиэфирным маслом компрессора и хладагентом R410A, образуя кислоты, разрушающие компрессор

7. Заправка фреоном

• Поскольку фреон был полностью утрачен, потребовалась полная заправка системы
• Хладагент R410A заправлен по массе на электронных весах-дозаторе
• Заводская заправка модели FTYN25GX1V — 960 г (на трассу до 7,5 м). Длина трассы на объекте — 4,5 м (меньше 7,5 м), дополнительная заправка не требуется
• Фреон R410A заправлен в количестве 960 г — полная зарядка после вакуумирования

8. Тестовый запуск

• Сервисные вентили открыты — фреон R410A поступил в контур
• Кондиционер подключён к сети
• Тестовый запуск в режиме охлаждения:
  • Компрессор Swing scroll стартовал без задержек и посторонних шумов
  • Рабочее давление проверено манометрической станцией — в пределах нормы для R410A

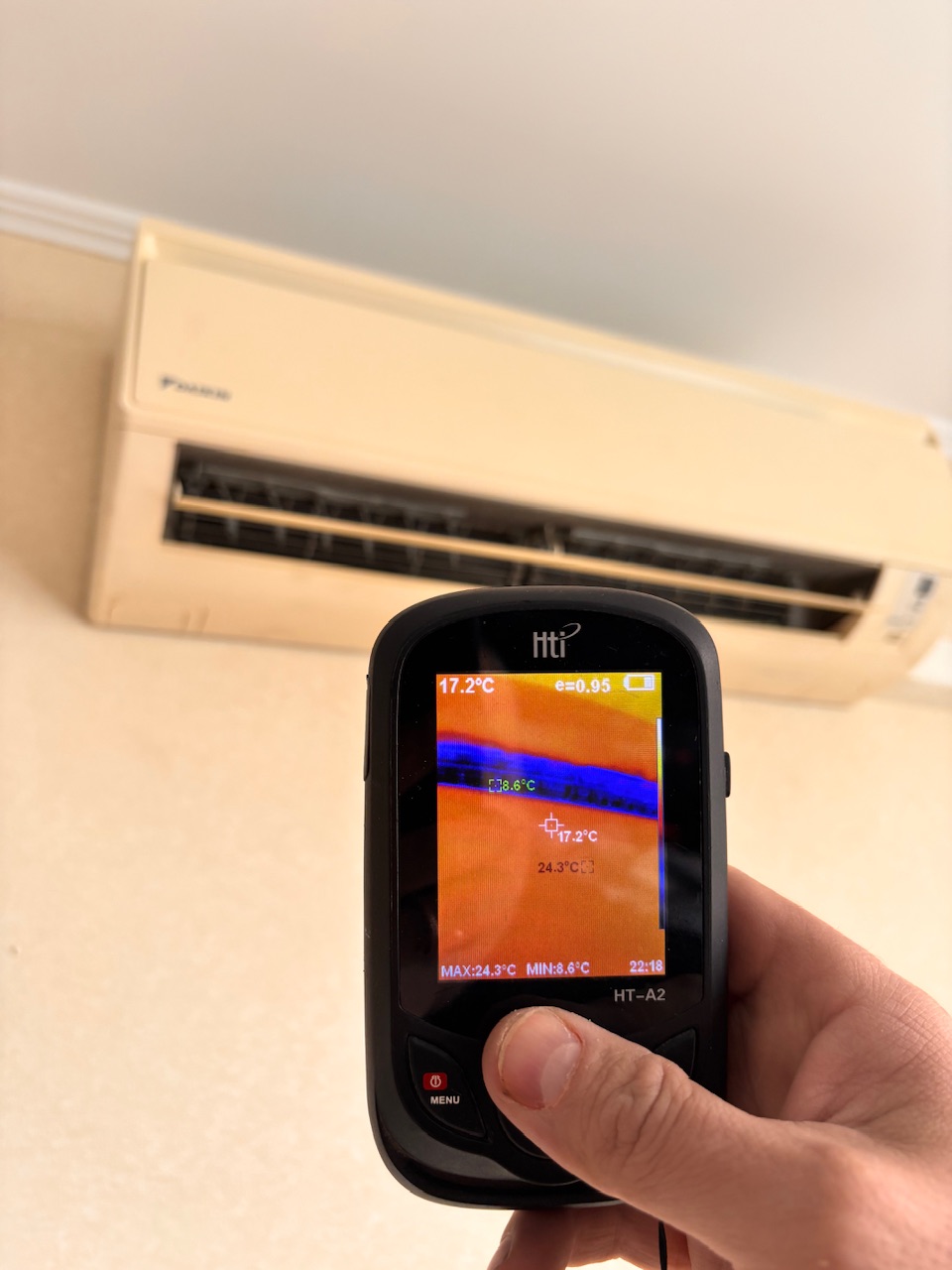

  • Температура воздуха на выходе из внутреннего блока — 12 °C при температуре в помещении 25 °C (норма для 9 000 BTU)
  • Режим Powerful проверен — быстрое достижение заданной температуры
  • Жалюзи Autoswing работают корректно — автоматическое качание по вертикали
  • Уровень шума на минимальной скорости — 25 дБ, соответствует паспортным данным
  • Течеискатель — повторная проверка всех соединений, утечек не обнаружено
  • Код ошибки E5 — сброшен, больше не появляется
• Время работ — около 3 часов

Этапы замены трассы

1. Демонтаж старой трассы

• Кондиционер обесточен
• Фреон из наружного блока перекачан (остатки) — закрыты жидкостный и газовый краны
• Демонтирован декоративный пластиковый короб
• Старая трасса (медные трубки в теплоизоляции) извлечена из отверстия в стене
• Межблочный кабель осмотрен — сохранён, изоляция в норме
• Отверстие в стене очищено от остатков пены и мусора

2. Прокладка новой трассы

• Медные трубки диаметром 6,35 мм (жидкость) и 9,52 мм (газ) — новые, по ГОСТу, отрезаны по длине трассы (4,5 м)
• Развальцовка концов трубок выполнена вальцовочным станком — конусообразное расширение под углом 45°
• Трубки в теплоизоляции Thermaflex проложены от внутреннего блока к отверстию в стене
• Межблочный кабель (5×1,5 мм²) проложен параллельно трассе
• Дренажный шланг проложен с уклоном к отверстию
• Трасса уложена в новый декоративный короб 60×60 мм

3. Подключение внутреннего блока

• Внутренний блок снят с монтажной пластины
• Подключены медные трубки, дренаж и межблочный кабель к внутреннему блоку
• Вальцовочные гайки затянуты динамометрическим ключом с усилием, указанным в инструкции Daikin
• Внутренний блок навешен на монтажную пластину

4. Подключение наружного блока

• Медные трубки подключены к сервисным портам наружного блока с вальцовкой
• Межблочный кабель подключён к клеммной колодке
• Вальцовочные гайки затянуты динамометрическим ключом

5. Опрессовка азотом

• К системе подключён баллон с азотом через редуктор
• Система заполнена азотом под давлением 28 атм (для R410A)
• Выдержка 30 минут — контроль падения давления на манометре
• Давление осталось стабильным — герметичность подтверждена vent-master.ru

6. Вакуумирование

• Азот стравлен, к системе подключён вакуумный насос
• Откачка воздуха и влаги из контура до остаточного давления не выше 5 Па
• Продолжительность — 30 минут
• Производитель Daikin прямо указывает в инструкции: «Проводите откачку в течение примерно 30 минут»
• Вакуумирование обязательно: остатки влаги реагируют с полиэфирным маслом компрессора и хладагентом R410A, образуя кислоты, разрушающие компрессор

7. Заправка фреоном

• Поскольку фреон был полностью утрачен, потребовалась полная заправка системы
• Хладагент R410A заправлен по массе на электронных весах-дозаторе
• Заводская заправка модели FTYN25GX1V — 960 г (на трассу до 7,5 м). Длина трассы на объекте — 4,5 м (меньше 7,5 м), дополнительная заправка не требуется
• Фреон R410A заправлен в количестве 960 г — полная зарядка после вакуумирования

8. Тестовый запуск

• Сервисные вентили открыты — фреон R410A поступил в контур
• Кондиционер подключён к сети
• Тестовый запуск в режиме охлаждения:
  • Компрессор Swing scroll стартовал без задержек и посторонних шумов
  • Рабочее давление проверено манометрической станцией — в пределах нормы для R410A
  • Температура воздуха на выходе из внутреннего блока — 12 °C при температуре в помещении 25 °C (норма для 9 000 BTU)
  • Режим Powerful проверен — быстрое достижение заданной температуры
  • Жалюзи Autoswing работают корректно — автоматическое качание по вертикали
  • Уровень шума на минимальной скорости — 25 дБ, соответствует паспортным данным
  • Течеискатель — повторная проверка всех соединений, утечек не обнаружено
  • Код ошибки E5 — сброшен, больше не появляется
• Время работ — около 3 часов

Стоимость работ

По прайс-листу компании «МонтажМастер»: vent-master.ru

Замена трассы — работы

Итого по объекту: прокладка трассы до 5 м (3 500 ₽) + демонтаж старой (1 000 ₽) + опрессовка азотом (2 500 ₽) + вакуумация (1 500 ₽) + дозаправка R410A до 1 кг (2 800 ₽) = 11 300 ₽ за работу. Стоимость медных трубок, теплоизоляции Thermaflex и декоративного короба включена в стоимость прокладки трассы. vent-master.ru

Сравнение цен на замену трассы в Москве

Стоимость запчастей и материалов не учтена и оплачивается дополнительно. Точную стоимость мастер озвучивает после диагностики и согласовывает с клиентом до начала работ. vent-master.ru

Почему нельзя ремонтировать трассу самостоятельно

• Высокое давление. Фреоновый контур работает под давлением до 30 атм (R410A). Неправильная вальцовка или некачественное соединение приведут к повторной утечке — фреон уйдёт снова, а деньги за заправку будут потрачены впустую.
• Остатки влаги. Без вакуумного насоса в контуре остаётся воздух и влага. Влага реагирует с полиэфирным маслом компрессора и хладагентом R410A, образуя кислоты, разрушающие компрессор изнутри. Замена спирального компрессора Swing scroll стоит от 15 600 ₽ — в разы дороже профессиональной замены трассы. vent-master.ru
• Трубогиб обязателен. При прокладке новой трассы мастер использует трубогиб — инструмент, обеспечивающий плавный изгиб трубки без заломов. Минимальный радиус изгиба — 5 диаметров трубки. Ручной изгиб без трубогиба — именно то, что привело к данной неисправности.
• Заправка по массе. Без электронных весов невозможно точно заправить систему. Недозаправка снижает производительность и вызывает ошибку E5. Перезаправка повышает давление и может привести к гидроудару компрессора. vent-master.ru
• Динамометрический ключ. Производитель Daikin указывает точные моменты затяжки вальцовочных гаек. Перетяжка деформирует вальцовку, недотяжка — пропускает фреон. Только динамометрический ключ обеспечивает правильное усилие.

Как предотвратить повреждение трассы

• Качественный монтаж. При прокладке трассы мастер использует трубогиб — инструмент, обеспечивающий плавный изгиб трубки без заломов. Минимальный радиус изгиба — 5 диаметров трубки.
• Надёжное крепление. Трасса закрепляется на стене с интервалом не более 1 метра — это предотвращает провисание и вибрацию.
• Защита от механических повреждений. Открытые участки трассы закрываются декоративным коробом. При скрытой прокладке в стене место прохождения трубок отмечается и заносится в схему.
• Регулярное обслуживание. При ежегодном ТО мастер осматривает трассу, проверяет герметичность соединений течеискателем и контролирует давление фреона. Микроутечка, обнаруженная вовремя, устраняется за один визит — без потери хладагента и без дорогостоящей заправки. vent-master.ru
• Остерегайтесь неквалифицированных монтажников. Заломы медных трубок — самая частая причина утечки фреона в течение первых 2–3 лет после установки. Сэкономив 2 000–3 000 ₽ на монтаже, вы рискуете потратить 11 000 ₽ на замену трассы через 2 года.

Обслуживание кондиционеров Daikin

Серия FTYN-GX — неинверторная, с компрессором Swing scroll. Обслуживание имеет ряд особенностей:

• Компрессор Swing scroll. Спиральный компрессор Daikin отличается высокой надёжностью, но чувствителен к недостатку фреона. Работа без хладагента приводит к перегреву и разрушению спиральных элементов. При ТО обязательно контролируется давление и уровень фреона.
• Неинверторная схема. Компрессор включается/выключается циклически — каждый пуск сопровождается скачком тока. При ТО проверяется пусковой конденсатор и контактор компрессора — их износ приводит к проблемам с запуском.
• Трёхступенчатый фильтр. Фотокаталитический фильтр — сменный, заменяется через 6–12 месяцев. Антибактериальный и пылеулавливающий — многоразовые, промываются водой.
• Антикоррозионная защита. Наружный блок покрыт антикоррозионным составом, но в агрессивной городской среде покрытие может разрушаться. При ТО осматривается состояние корпуса и теплообменника на предмет коррозии.

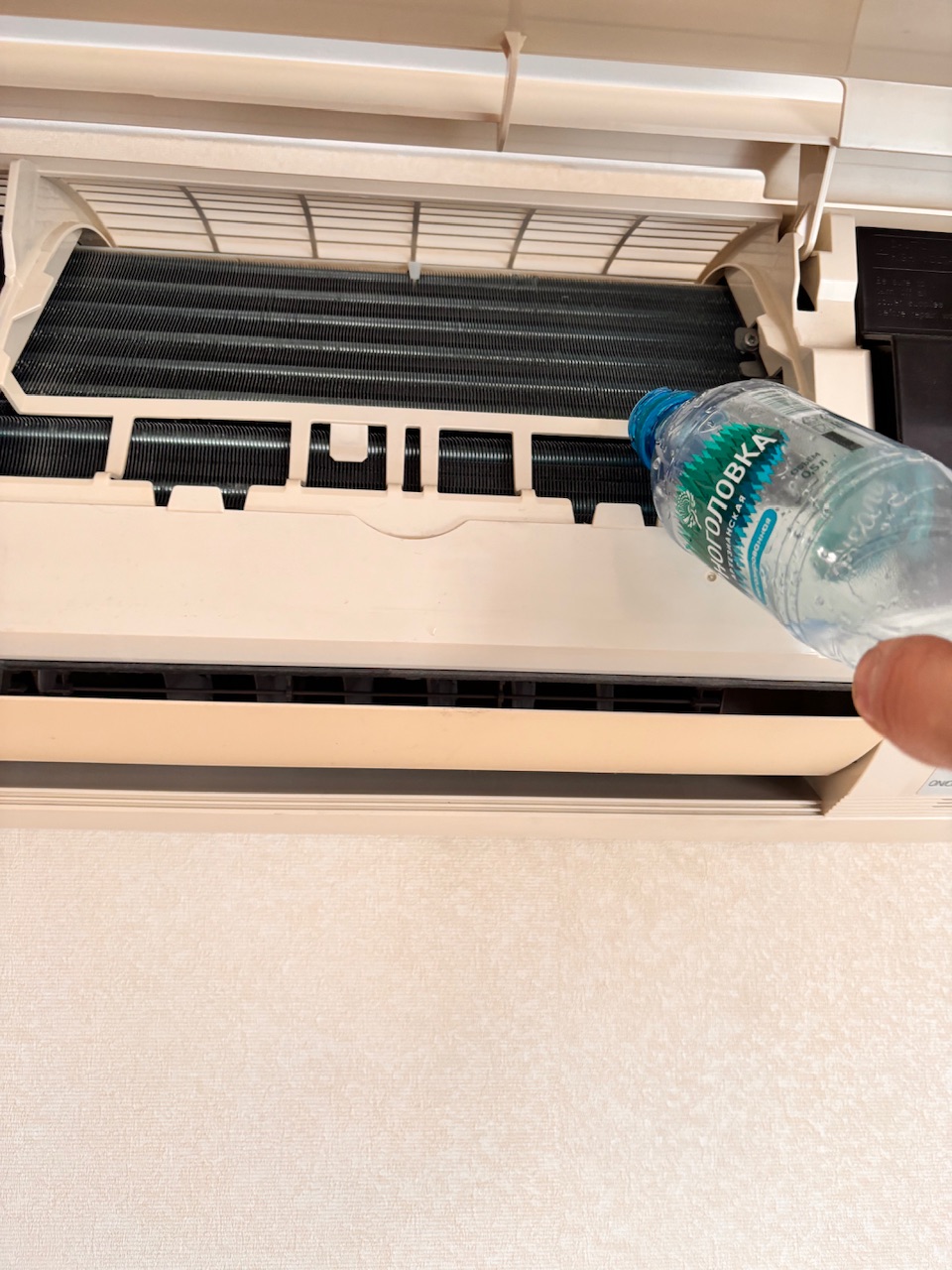

• Дренаж. Проверяется правильность уклона дренажного шланга — застой воды в поддоне приводит к протечкам и размножению бактерий.

Периодичность обслуживания
