Заправка и вакуумирование кондиционера

Заправка и вакуумирование — две взаимосвязанные процедуры, без которых невозможна правильная эксплуатация любой сплит-системы. Вакуумирование удаляет из фреонового контура воздух, влагу и пыль перед запуском хладагента. Заправка восполняет потери фреона, которые неизбежно происходят в процессе работы. Обе процедуры требуют профессионального оборудования — манометрического коллектора, вакуумного насоса, электронных весов — и квалификации мастера. Без правильного вакуумирования и корректной заправки кондиционер может работать внешне нормально, но внутри системы разрушается компрессор — самый дорогой узел, ремонт которого по стоимости сопоставим с покупкой нового кондиционера.

Наша компания «МонтажМастер» выполняет заправку и вакуумирование кондиционеров в Москве и Московской области. Мы работаем со всеми типами хладагентов — R410A, R32, R22 — и всеми типами сплит-систем: бытовыми настенными, кассетными, канальными, напольно-потолочными и мультисплит-системами.

Что такое вакуумирование и зачем оно нужно

Вакуумирование кондиционера — обязательный этап монтажа сплит-системы, во время которого из фреоновой магистрали удаляются остатки воздуха, влаги, пыли и кислорода. Процедура выполняется вакуумным насосом через сервисные порты наружного блока до открытия вентилей и запуска хладагента в контур.

Фреоновый контур кондиционера — замкнутая система, в которой должны находиться только хладагент и компрессорное масло. Пока трасса открыта — во время монтажа, ремонта или демонтажа — внутрь неизбежно попадает атмосферный воздух с влагой и примесями. Если не удалить их перед запуском, возникают следующие проблемы:

• Влага замерзает в капиллярной трубке и закупоривает контур — компрессор работает без нагрузки и перегревается.
• Воздух окисляет компрессорное масло — образуются кислоты, которые разрушают обмотки компрессора изнутри.
• Неконденсируемые газы (азот, кислород) повышают давление на стороне нагнетания — компрессор работает с перегрузкой, потребление электроэнергии растёт.
• Хладагент теряет свойства — теплофизические характеристики фреона ухудшаются при наличии примесей, производительность охлаждения и обогрева падает.

Вакуумирование — не дополнительная услуга и не формальность. Это технологический этап, прямо предусмотренный ГОСТ 34058-2017: вакуумирование холодильного контура с использованием вакуумного насоса выполняется после испытаний и до заполнения хладагентом. Остаточное давление должно быть не выше 1 кПа.

Когда нужно вакуумирование

Вакуумирование обязательно в следующих случаях:

• При первичном монтаже кондиционера. Даже новые блоки и трубки содержат воздух, который нужно удалить перед запуском хладагента.
• После демонтажа и повторного монтажа. Если кондиционер снимали для переезда или ремонта, контур вскрывался — внутрь попал воздух.
• После ремонта с разгерметизацией контура. Замена компрессора, пайка трубок, замена фильтра-осушителя, устранение утечки — всё это требует последующего вакуумирования.
• При замене трассы. Новые медные трубки содержат воздух и влагу с поверхности.
• При утечке фреона. Если произошла утечка, через место разгерметизации в систему проникает влажный воздух.
• При длительном простое с открытым контуром. Если вентили наружного блока были открыты, а трасса не загерметизирована.

Оборудование для вакуумирования

Для качественного вакуумирования требуется профессиональный набор инструментов:

• Вакуумный насос — создаёт разрежение в контуре и отводит испаряющуюся влагу. Производительность — от 40–60 л/мин для бытовых сплит-систем, от 100 л/мин для трасс длиннее 10 м и мультисплит-систем.
• Манометрический коллектор — двухвентильная станция с синим и красным манометрами и тремя шлангами (синий — низкое давление, красный — высокое, жёлтый — сервисный). Соединяет сервисный порт, насос и измерительные линии.

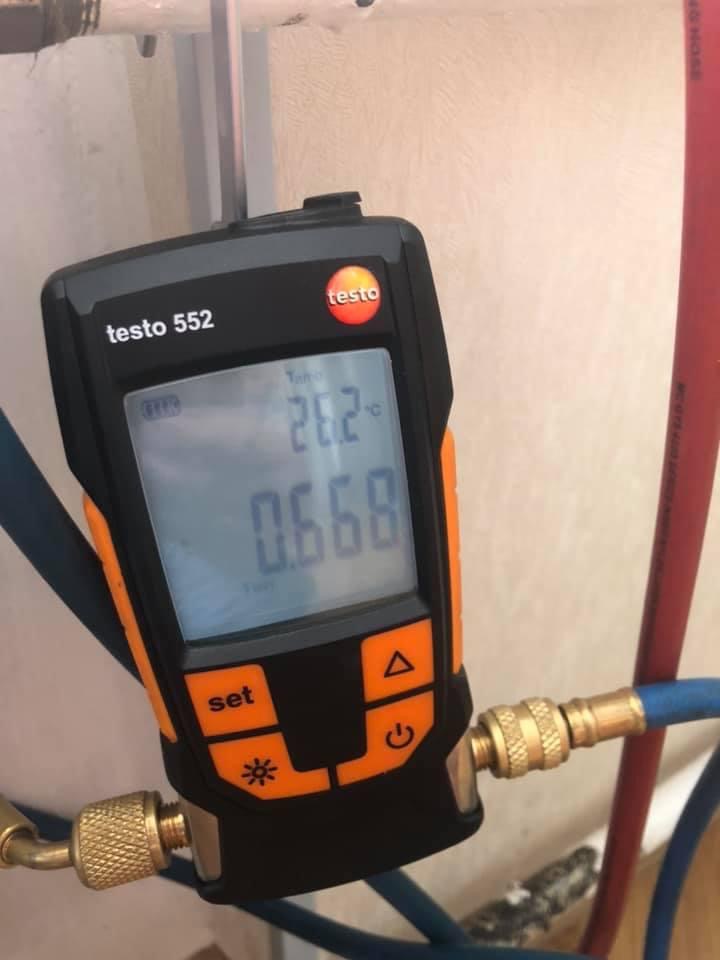

• Вакуумметр — электронный прибор для точного контроля остаточного давления. Стрелка манометра не показывает глубокий вакуум — для этого нужен отдельный измеритель.
• Шланги — рассчитанные на применяемый хладагент и давление. Перед подключением проверяются на отсутствие подсоса воздуха.
• Набор шестигранных ключей — для открытия и закрытия сервисных вентилей наружного блока.
• Электронные весы — для дозирования хладагента при последующей заправке по массе. Погрешность — не более ±5 г.

Как выполняется вакуумирование — пошагово

Процесс вакуумирования выполняется в строгой последовательности — нарушение порядка операций недопустимо.

1. Сборка и проверка герметичности

До вакуумирования собранная трасса проверяется на герметичность опрессовкой сухим азотом. Давление азота — 2,5–3 МПа (в 1,5 раза выше рабочего), выдержка — 15–20 минут. Стабильные показатели манометра подтверждают герметичность соединений. Опрессовка и вакуумирование — разные операции: опрессовка проверяет прочность под положительным давлением, вакуумирование удаляет воздух и влагу. Одна процедура не заменяет другую.

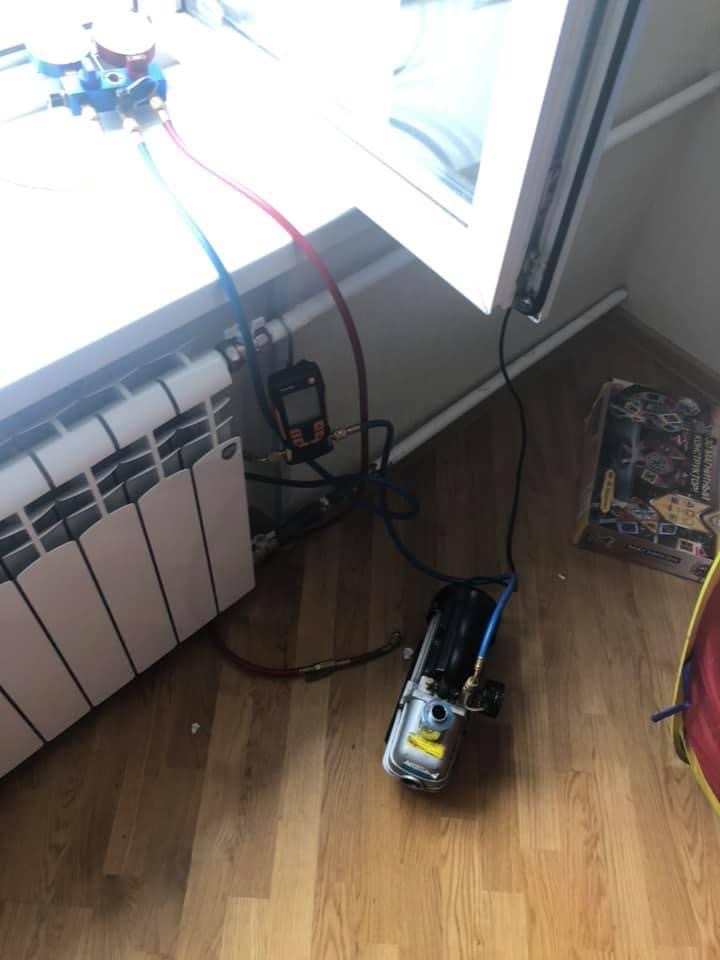

2. Подключение оборудования

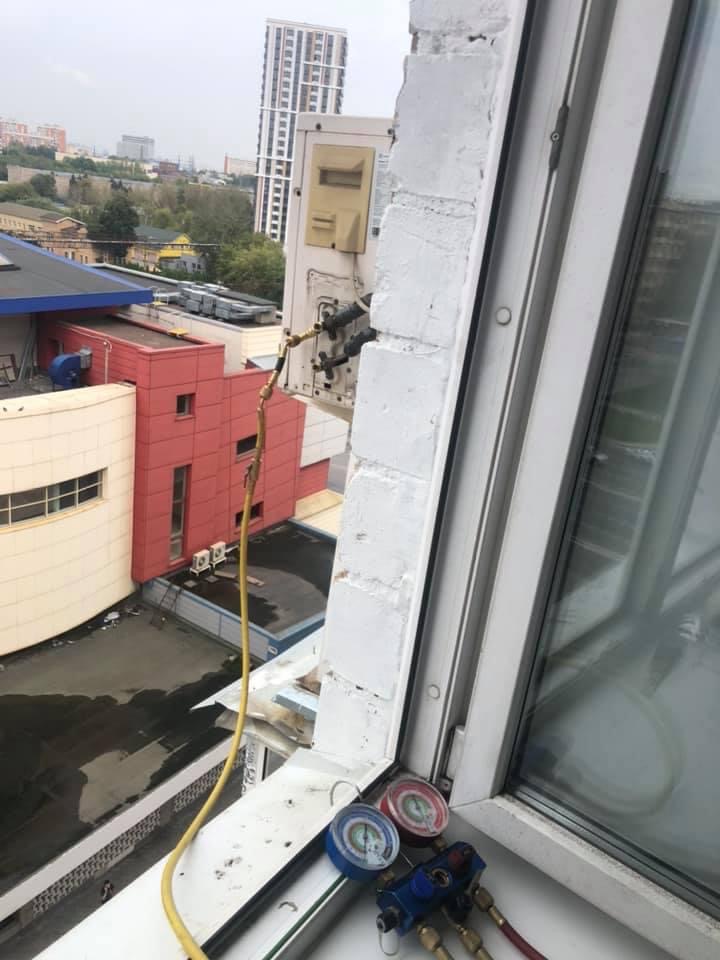

• Синий шланг манометрического коллектора подключается к сервисному порту (ниппелю) на наружном блоке — к порту низкого давления (толстая трубка).
• Жёлтый шланг подключается к вакуумному насосу.
• Красный шланг остаётся закрытым.
• Все соединения затягиваются, проверяется отсутствие подсосов.

3. Откачка воздуха

• Вакуумный насос включается.
• Открывается синий вентиль на коллекторе — начинается откачка воздуха из магистрали.

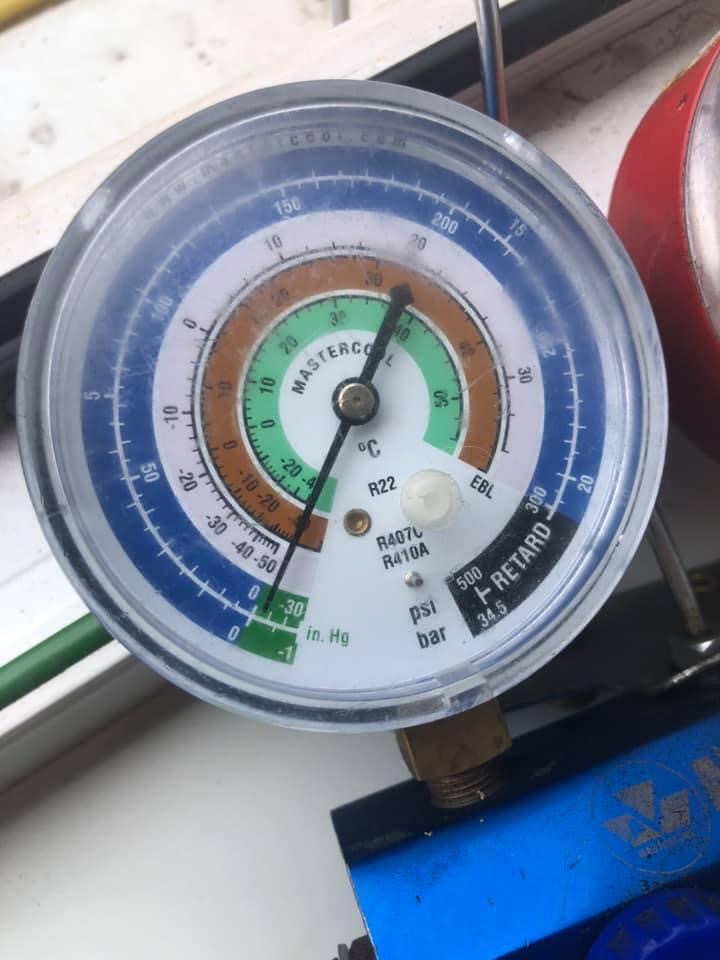

• Стрелка манометра начинает движение в сторону отрицательных значений.
• Процесс продолжается до достижения глубокого вакуума — порядка -1 бар (-30 мм рт. ст. на вакуумметре).

4. Время вакуумирования

Единого времени для всех систем нет — продолжительность зависит от длины и диаметра труб, влажности внутри контура, производительности насоса и состояния масла. Ориентировочные значения:

Для инверторных систем рекомендуется более длительное вакуумирование — компрессоры работают в широком диапазоне скоростей и особенно чувствительны к остаточной влаге.

5. Контроль герметичности (тест на вакуум)

• Синий вентиль на коллекторе закрывается.
• Вакуумный насос выключается — обязательно в такой последовательности, иначе произойдёт обратный выброс масла из насоса в контур.
• Система оставляется под вакуумом на 20–30 минут.
• Если стрелка манометра остаётся на месте — система герметична.
• Если давление растёт — есть утечка, необходимо найти и устранить неплотное соединение, после чего повторить вакуумирование.

6. Выпуск хладагента

• Открываются оба вентиля на наружном блоке шестигранным ключом.
• Хладагент из наружного блока заполняет фреоновый контур.
• Давление выравнивается.
• Синий шланг аккуратно отсоединяется от сервисного порта.
• Защитные колпачки устанавливаются на вентили и сервисный порт.

Типичные ошибки при вакуумировании

• Пропуск вакуумирования. Самая частая «экономия» у дешёвых бригад — вместо вакуумного насоса фреон из наружного блока стравливается, чтобы «выдавить» воздух из труб. Этот метод (продувка фреоном) не удаляет влагу и выпускает хладагент в атмосферу. Производители прямо требуют применять вакуумный насос.
• Преждевременное прекращение. Останавливать насос, как только стрелка достигла нуля, — грубая ошибка. Нужно создать глубокий вакуум и проработать ещё 15–20 минут, чтобы испарить влагу с внутренних стенок трубок.
• Отсутствие контроля герметичности. После отключения насоса система должна выдерживаться под вакуумом не менее 15–20 минут. Если пропустить проверку, можно столкнуться с постепенной потерей хладагента.
• Открытие вентилей до вакуумирования. Если хладагент уже выпущен в трассу, обычная схема вакуумирования нарушена — порядок операций нельзя менять местами.
• Использование маломощного насоса. Для трасс длиннее 10 м и мультисплит-систем нужен насос производительностью от 100 л/мин. Слабый насос будет откачивать часами и не обеспечит нужный вакуум.
• Грязное масло в насосе. Загрязнённое масло снижает производительность насоса — масло проверяется и заменяется перед работой.

Когда нужна заправка кондиционера

Естественная утечка хладагента через микропоры вальцовочных соединений и стенки медных трубок составляет 5–15% в год в зависимости от качества монтажа и типа хладагента. С течением времени давление падает, производительность снижается, а компрессор работает на пределе.

Признаки того, что кондиционеру необходима дозаправка:

• кондиционер хуже охлаждает воздух при нормальной температуре на улице;
• на гайках наружного блока или трубках появляется иней или лёд;
• обмерзает вентиль на входе в наружный блок;
• кондиционер работает, но температура в помещении не достигает заданного значения;
• компрессор работает непрерывно, не снижая обороты (для инверторных моделей);
• на трубках газовой линии не образуется характерный холодный конденсат;
• потребление электроэнергии выросло при тех же настройках.

Типы хладагентов

Современные кондиционеры работают на трёх основных типах фреона:

Смешивать хладагенты категорически нельзя. Заправлять нужно только тем фреоном, который указан на шильдике наружного блока. Смешивание R22 с R410A или R32 приводит к мгновенному выходу компрессора из строя.

Методы заправки кондиционера

Выбор метода зависит от типа хладагента, состояния системы и доступного оборудования.

Заправка по массе (по весам)

Самый точный метод — применяется при полной заправке после монтажа, ремонта или полной утечки. Баллон с фреоном устанавливается на электронные весы, показания обнуляются. Хладагент подаётся в систему порциями с контролем массы по весам до достижения нормы, указанной на шильдике. Точность — ±10–20 г.

Для R410A и R32 баллон устанавливается клапаном вниз (перевёрнутое положение) — подаётся жидкая фаза, чтобы компоненты поступали в правильной пропорции. Для R22 баллон стоит вертикально — подаётся газообразная фаза.

Заправка по давлению

Применяется при дозаправке при небольших утечках. Манометрический коллектор подключается к сервисному порту, кондиционер включается в режиме охлаждения, и фреон добавляется порциями с контролем давления всасывания. Для R410A рабочее давление — 6–9 бар при температуре выше 0 °C; для R22 — 4–5 бар. Недостаток метода — не учитывает температуру окружающей среды и фактическое состояние системы.

Заправка по перегреву (температурный метод)

Профессиональный метод — измерение разницы между температурой кипения фреона при текущем давлении и фактической температурой на всасывающей трубке. Применяется для настройки полупромышленных систем.

Как выполняется заправка — пошагово

Полная заправка кондиционера после монтажа или ремонта выполняется в следующей последовательности:

1. Диагностика и поиск утечек. Манометрический коллектор подключается к сервисному порту. Проверяется рабочее давление. Если давление ниже нормы — ищется утечка с помощью течеискателя или мыльного раствора.
2. Устранение утечки. При обнаружении — перевальцовка соединения, пайка стыка, замена участка трубки.
3. Опрессовка азотом. Система заполняется азотом под давлением 2,5–3 МПа, выдержка 15–20 минут. Стабильные показатели подтверждают герметичность.
4. Вакуумирование. Вакуумный насос откачивает воздух и влагу — 15–30 минут в зависимости от длины трассы.
5. Контроль герметичности. Система выдерживается под вакуумом 15–30 минут. Давление не должно расти.
6. Подготовка баллона. Баллон с фреоном устанавливается на электронные весы, показания обнуляются. Жёлтый шланг подключается к баллону, воздух из шланга стравливается.
7. Заправка. Открывается вентиль низкого давления на коллекторе. Хладагент подаётся в систему порциями с контролем массы по весам. Для R410A и R32 — баллон перевёрнут (жидкая фаза), для R22 — вертикально (газовая фаза).
8. Контроль. Кондиционер включается в режиме охлаждения. Проверяется:
   • температура воздуха на выходе (на 8–12 °C ниже комнатной);
   • рабочее давление (6–9 бар для R410A, 4–5 бар для R22);
   • ток потребления компрессора (не выше номинального);
   • отсутствие посторонних шумов и вибраций;
   • отсутствие инея на трубках и теплообменниках.
9. Завершение. Вентили закрываются, шланги отсоединяются, защитные колпачки устанавливаются. Соединения проверяются течеискателем.

Особенности заправки разных хладагентов

R410A

Двухкомпонентный фреон (смесь R32 и R125 в пропорции 50/50). При значительной утечке пропорция компонентов нарушается — нельзя просто долить недостающее количество, требуется полная перезаправка с предварительным вакуумированием. Баллон переворачивается — подаётся жидкая фаза для сохранения пропорции. Работает при давлении до 30 атм — состояние медных трубок и вальцовочных соединений проверяется особенно тщательно.

R32

Однокомпонентный фреон — при дозаправке можно долить недостающее количество без полного слива. GWP 675 — на 67% меньше, чем у R410A. Слабогорючий (класс A2L по стандарту ISO 817) — при работе запрещено курить, использовать открытый огонь и искрящие приборы. Рабочее место должно быть проветриваемым.

R22

Однокомпонентный фреон — дозаправка без полного слива. Баллон устанавливается вертикально — подаётся газовая фаза. Озоноразрушающее вещество — выброс в атмосферу запрещён, сбор и утилизация обязательны. С 2024 года поставки R22 в Россию прекращаются, запасы сокращаются, цены растут. Полный запрет — к 2030 году.

Стоимость заправки и вакуумирования в Москве

Стоимость зависит от типа хладагента, мощности кондиционера, длины трассы и необходимости поиска утечек. Ориентировочные цены в Москве на 2026 год:

Точную стоимость мастер называет после диагностики — с учётом типа хладагента, фактического остатка фреона и объёма работ.

Как часто нужна дозаправка

• При стандартной эксплуатации — контроль давления при ежегодном обслуживании. Дозаправка — по необходимости, но не реже одного раза в 2 года.
• При длительной трассе (сверх 5 м) — дозаправка может потребоваться чаще, так как большее количество соединений увеличивает вероятность микротечек.
• После монтажа с удлинённой трассой — дополнительная заправка из расчёта 15–20 г/м сверх стандартной длины (обычно 3–5 м).
• После ремонта с разгерметизацией контура — обязательная полная заправка с вакуумированием.

Почему заправку и вакуумирование должны выполнять специалисты

Самостоятельная заправка и вакуумирование недопустимы. Цена ошибки — стоимость нового компрессора, а не сэкономленные на вызове деньги.

• Диагностика давления проводится манометрическим коллектором — без профессиональных приборов невозможно оценить состояние системы.
• Вакуумирование требует вакуумного насоса, вакуумметра и контроля остаточного давления. Бытового инструмента для этого не существует.
• Заправка по весам требует электронных весов с погрешностью ±5 г. Переполнение системы так же опасно, как и нехватка — избыточное давление поднимает температуру нагнетания и перегревает компрессор.
• Безопасность. Хладагент под давлением вызывает обморожение при попадании на кожу. R32 — слабогорючий газ, требует соблюдения пожарной безопасности. R22 — озоноразрушающее вещество, выброс в атмосферу запрещён.
• Гарантия. Производители кондиционеров аннулируют гарантию при самостоятельной заправке и вакуумировании — право на бесплатное обслуживание сохраняется только при работе квалифицированных специалистов.
