Заправка мультисплит-системы General AOYA24LAT3
Мультисплит-система General Climate AOYA24LAT3 серии Flexible Multi — инверторная климатическая система японского бренда Fujitsu General, в которой один наружный блок обслуживает до трёх внутренних блоков различного типа и мощности. Наружный блок оснащён двухроторным DC-инверторным компрессором, работает на хладагенте R410A, обеспечивает охлаждение мощностью 6,8 кВт и обогрев 8,0 кВт, обслуживает общую площадь до 68 м². К одному наружному блоку подключаются настенные, кассетные, канальные или напольно-потолочные внутренние блоки — в любом сочетании. DC-инверторное управление компрессором и вентилятором, автоматическая адресация внутренних блоков, функция откачки хладагента (pump-down) и принудительного возврата масла. Максимальная суммарная длина фреоновых трасс — 50 м. Питание — 220–240 В, одна фаза. Производитель даёт гарантию 3 года.
Заправка мультисплит-системы General AOYA24LAT3 фреоном R410A — сервисная процедура, необходимая при естественной утечке хладагента или после ремонта с разгерметизацией контура. Естественная утечка через микропоры вальцовочных соединений составляет 5–10% в год. При подключении трёх внутренних блоков количество соединений увеличивается — вероятность микротечек выше, чем у одиночной сплит-системы. После 2–3 лет эксплуатации без дозаправки давление может упасть настолько, что производительность снизится, а инверторный компрессор начнёт работать на перегрузке.
Особенность системы AOYA24LAT3 — функция pump-down: хладагент можно собрать в наружный блок автоматически, переключив Dip-переключатели на плате управления. Это удобно при сервисном обслуживании, демонтаже или перемещении системы. Также доступен принудительный режим возврата масла.
Наша компания «МонтажМастер» выполняет заправку и обслуживание мультисплит-систем General Climate AOYA24LAT3 в Москве и Московской области.
Технические характеристики General AOYA24LAT3
| Параметр | Значение |
|---|---|
| Тип | Наружный блок инверторной мультисплит-системы |
| Серия | Flexible Multi |
| Бренд | Fujitsu General (Япония) |
| Количество внутренних блоков | до 3 |
| Охлаждение | 6,8 кВт (24 000 BTU) |
| Обогрев | 8,0 кВт |
| Хладагент | R410A |
| Компрессор | Двухроторный DC-инверторный |
| Потребление (охлаждение) | 1,94 кВт |
| Потребление (обогрев) | 2,0 кВт |
| Сила тока | 8,5 А (охлаждение) / 8,8 А (обогрев) |
| Уровень шума (наружный) | 48–49 дБ |
| Расход воздуха | 3300 м³/ч |
| Габариты наружного блока | 900×700×330 мм |
| Вес наружного блока | 55 кг |
| Питание | 220–240 В, 1 фаза, 50 Гц |
| Силовой кабель | 3×2,5 мм² |
| Автомат защиты | 16 А |
| Диаметр труб (порт A) | газ 1/2" (12,7 мм), жидкость 1/4" (6,35 мм) — для блоков 14–18 BTU |
| Диаметр труб (порт B) | газ 3/8" (9,52 мм), жидкость 1/4" (6,35 мм) — для блоков 7–12 BTU |
| Диаметр труб (порт C) | газ 3/8" (9,52 мм), жидкость 1/4" (6,35 мм) — для блоков 7–12 BTU |
| Количество трасс | 3 |
| Макс. длина трассы (на блок) | 25 м |
| Макс. суммарная длина трасс | 50 м |
| Макс. перепад высот (наружный–внутренний) | 15 м |
| Макс. перепад высот (между внутренними) | 15 м |
| Мин. длина трассы (на блок) | 5 м |
| Мин. суммарная длина | 15 м |
| Заводская заправка фреоном | на трассу до 30 м |
| Дополнительная заправка сверх 30 м | 20 г/м |
| Рабочая температура (охлаждение) | -10…+46 °C |
| Рабочая температура (обогрев) | -15…+24 °C |
| Функции | pump-down, принудительный возврат масла, автоматическая адресация, самодиагностика, авторестарт |
| Производство | Китай / Таиланд по заказу Fujitsu General |
| Гарантия | 3 года |
Заводская заправка и дополнительная дозаправка
Заводская заправка наружного блока AOYA24LAT3 рассчитана на суммарную длину трасс до 30 м. Если суммарная длина трасс трёх внутренних блоков не превышает 30 м — дополнительная заправка не требуется. При превышении 30 м необходима дополнительная заправка из расчёта 20 г/м:
| Суммарная длина трасс | Дополнительная заправка R410A |
|---|---|
| до 30 м | не требуется |
| 40 м | 200 г |
| 50 м | 400 г |
| Свыше 30 м | 20 г/м |

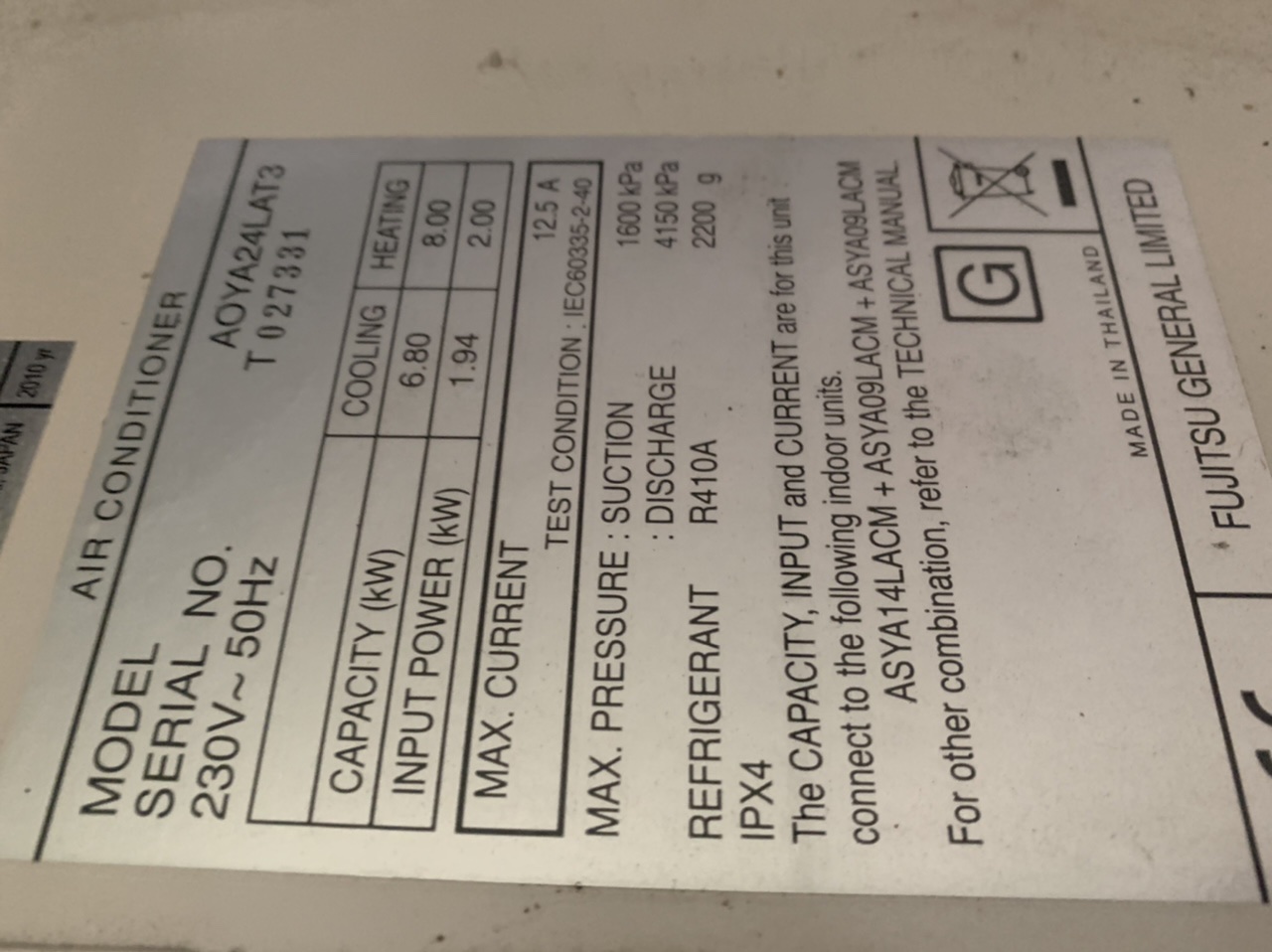

Заводская масса заправки указана на шильдике наружного блока. При полной перезаправке с вакуумированием мастер заправляет строго по массе, используя электронные весы.
Когда нужна заправка фреоном
Признаки, при которых необходима проверка давления и возможная дозаправка:
- кондиционер хуже охлаждает при нормальной температуре на улице — воздух на выходе недостаточно холодный;
- на гайках наружного блока или медных трубках появляется иней — классический симптом нехватки хладагента;
- обмерзает тонкая трубка (жидкостная линия) у наружного блока — фреон испаряется слишком рано из-за низкого давления;
- компрессор работает без остановки — система пытается компенсировать нехватку хладагента;
- один или несколько внутренних блоков не охлаждают — при нехватке фреона распределение по контурам через EEV нарушается, наиболее удалённые блоки страдают первыми;
- на дисплее пульта появляется код ошибки — система самодиагностики фиксирует отклонение давления или температуры;
- после 2–3 лет эксплуатации без проверки давления — даже при отсутствии видимых признаков;
- после ремонта или демонтажа — контур вскрывался, возможна утечка.
Что включает заправка
1. Диагностика и проверка давления

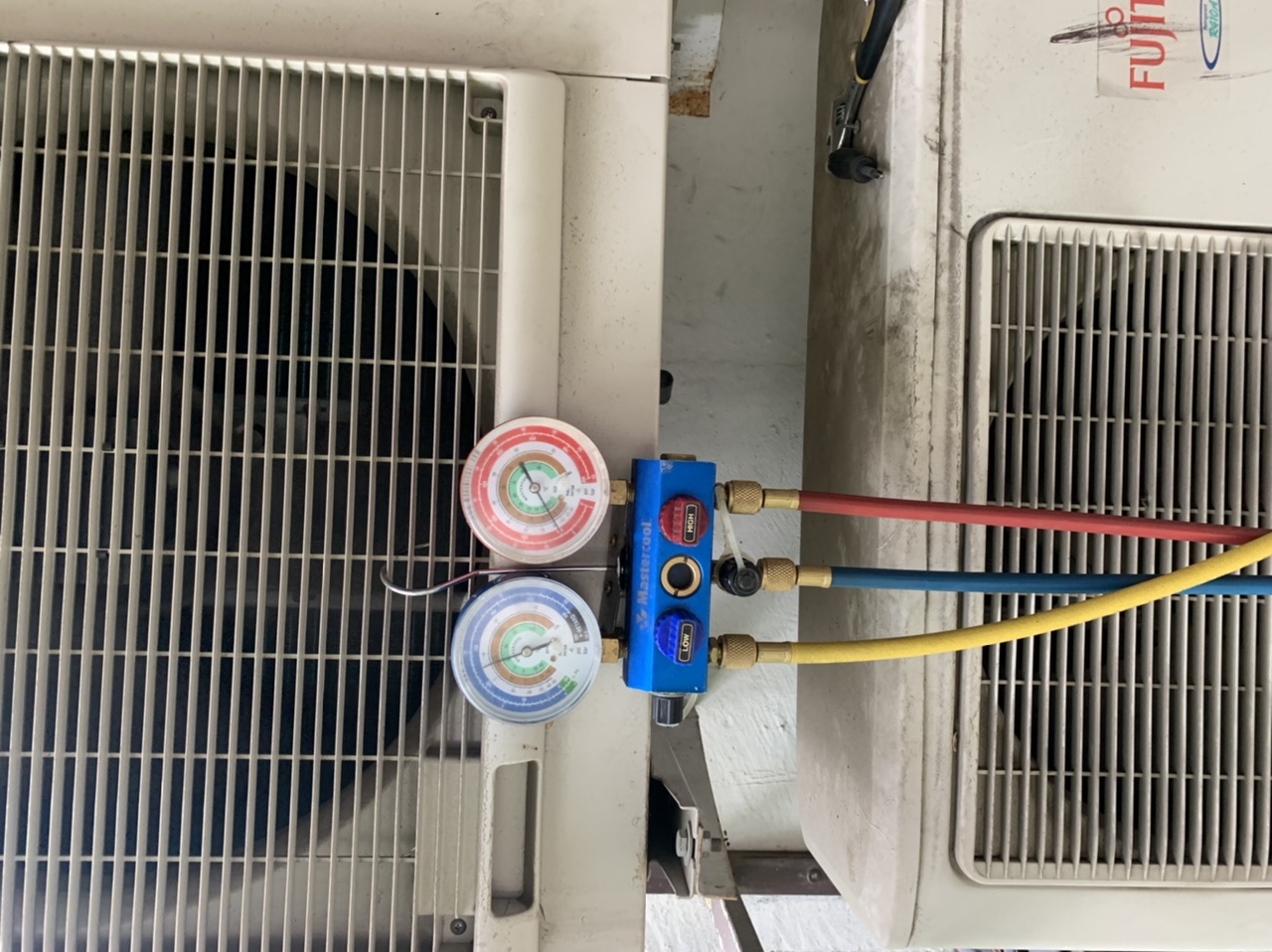

Манометрический коллектор подключается к сервисному порту наружного блока AOYA24LAT3. Кондиционер включается в режиме охлаждения на максимальную мощность. Через 10–15 минут работы снимаются показания манометров.
Для R410A рабочее давление низкого давления (всасывание) составляет 8–11 бар при температуре наружного воздуха выше 0 °C, высокого давления — 28–38 бар. Снижение давления ниже номинального указывает на недостаток хладагента.
Перед заправкой мастер считывает коды ошибок системы самодиагностики — чтобы убедиться, что причина именно в нехватке фреона, а не в неисправности датчика или платы.
2. Поиск утечек
Если давление ниже нормы, мастер ищет место утечки. В мультисплит-системе с тремя внутренними блоками количество соединений значительно больше, чем в одиночной сплит-системе — проверяются все три трассы.
- Электронный течеискатель — прибор с нагретым диодным сенсором, фиксирующий утечки до 4 г/год. Проводится по всем соединениям, трубкам, вентилям наружного блока и трём внутренним блокам.

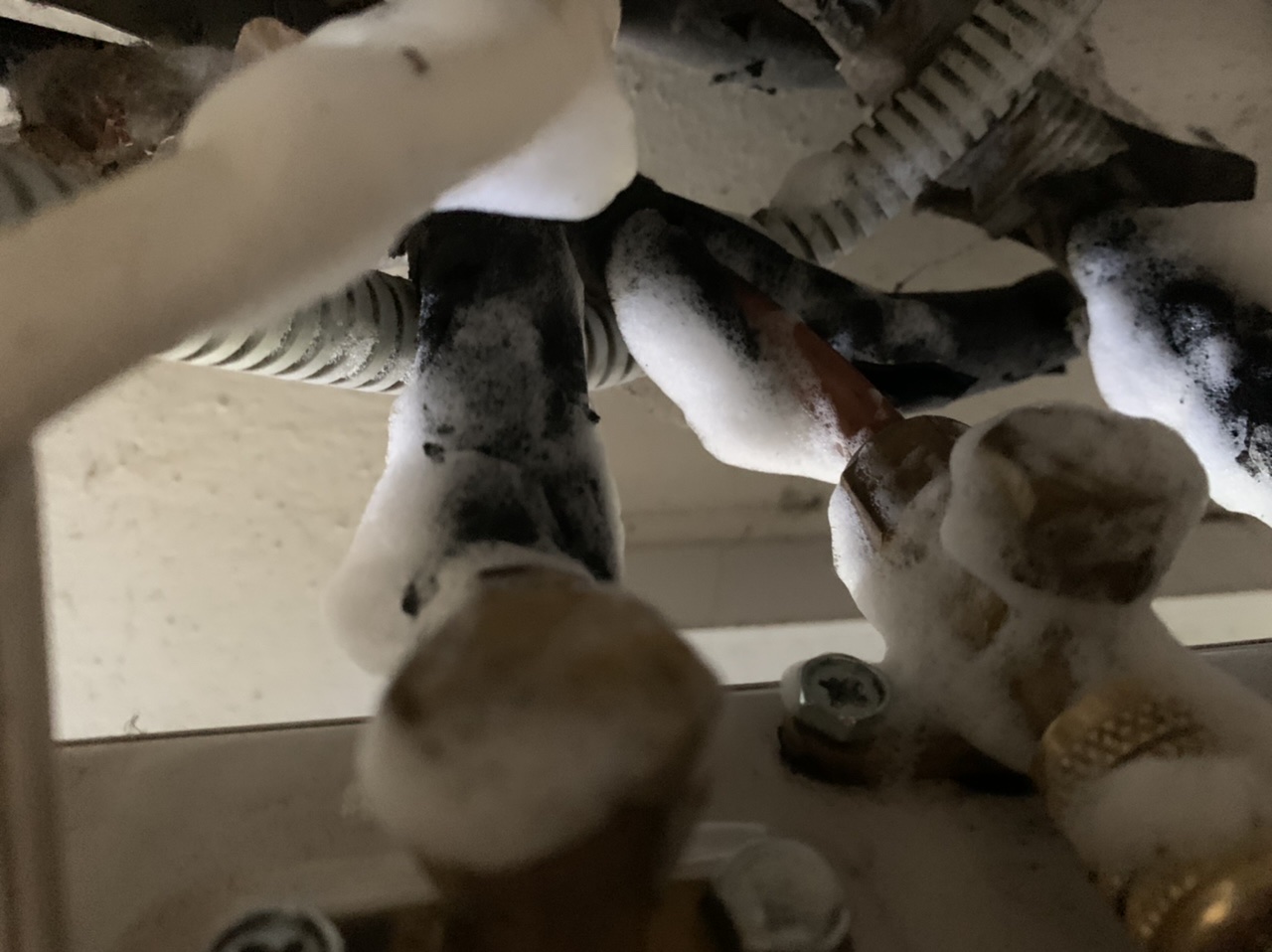

- Мыльный раствор — наносится на гайки, вальцовочные соединения, краны. При утечке образуются пузырьки пены.
При обнаружении утечки мастер устраняет причину — перевальцовка соединения, пайка стыка, замена участка трубки. Только после устранения утечки имеет смысл заправлять систему.
3. Дозаправка (частичная)
Применяется при небольшой утечке, когда в системе остаётся более 40% хладагента. Вакуумирование не требуется.
- Манометрический коллектор подключается к сервисному порту.

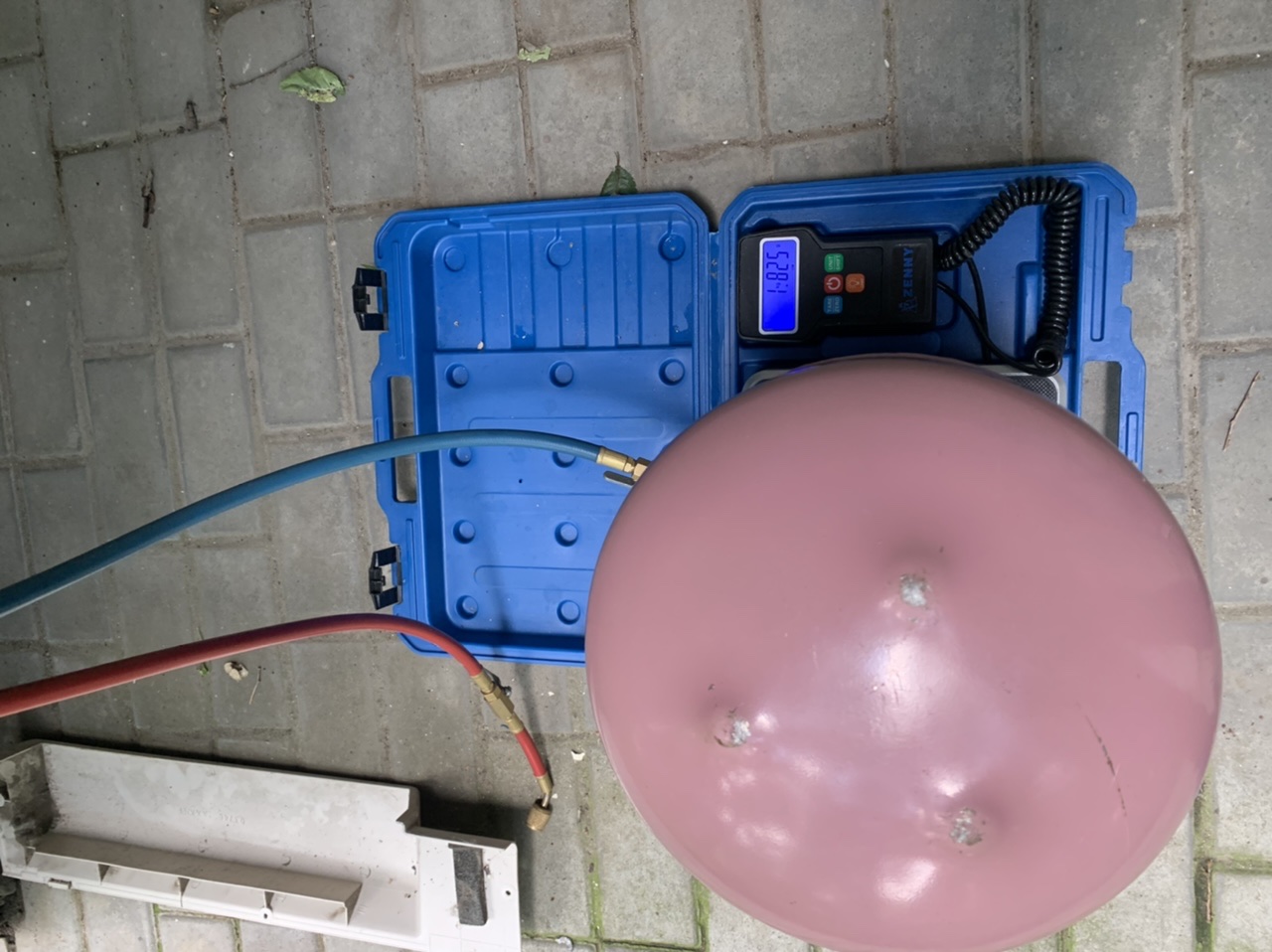

- Баллон с фреоном R410A устанавливается на электронные весы клапаном вниз (жидкая фаза), показания обнуляются.
- Кондиционер включается в режиме охлаждения.
- Открывается вентиль низкого давления — фреон поступает в систему.
- Мастер контролирует массу заправленного фреона по весам и давление по манометру.
- После достижения номинального давления вентиль закрывается, шланги отсоединяются.
Для R410A подаётся жидкая фаза — баллон переворачивается. Это обязательное требование производителя для сохранения пропорции компонентов (R32/R125, 50/50).
4. Полная заправка с вакуумированием
Применяется при значительной утечке (в системе менее 40% хладагента), после ремонта с разгерметизацией контура или при замене компонентов.
- Опрессовка азотом — система заполняется сухим азотом под давлением 2,8–4,15 МПа, выдержка 15–20 минут. Стабильные показатели подтверждают герметичность.
- Вакуумирование — вакуумный насос откачивает воздух и влагу из контура. Для мультисплит-системы с тремя контурами и суммарной длиной трасс до 50 м вакуумирование проводится не менее 30–40 минут. Остаточное давление — не выше 500 Па.
- Контроль герметичности — система выдерживается под вакуумом 15–20 минут. Если давление не растёт — утечек нет.
- Заправка по весам — баллон с фреоном R410A на электронных весах, хладагент подаётся порциями с контролем массы до значения, указанного на шильдике наружного блока. При суммарной длине трасс более 30 м добавляется 20 г/м.
- Тестовый запуск — проверка давления, температуры, тока, отсутствие посторонних шумов во всех трёх контурах.
5. Функция pump-down
Система AOYA24LAT3 поддерживает функцию pump-down — откачку хладагента в наружный блок. Эта функция используется:
- при демонтаже или перемещении системы — хладагент собирается в наружном блоке, не выпускается в атмосферу;
- при сервисном обслуживании — для изоляции контура;
- при замене одного из внутренних блоков — без потери хладагента.
Pump-down запускается переключением Dip-переключателей на плате управления наружного блока. Также доступен принудительный режим возврата масла — компрессор работает на повышенной частоте, выгоняя масло из контуров обратно в картер.
Подбор внутренних блоков
Наружный блок AOYA24LAT3 серии Flexible Multi совместим с внутренними блоками различной мощности и типа. Общая мощность подключаемых внутренних блоков должна составлять от 14 000 до 36 000 BTU. Типичные комбинации:
| Комбинация | Блок 1 | Блок 2 | Блок 3 | Суммарная площадь |
|---|---|---|---|---|
| Гостиная + спальня + детская | Настенный 12 BTU (3,5 кВт) | Настенный 09 BTU (2,5 кВт) | Настенный 07 BTU (2,0 кВт) | до 60 м² |
| Три спальни | Настенный 09 BTU (2,5 кВт) | Настенный 09 BTU (2,5 кВт) | Настенный 09 BTU (2,5 кВт) | до 55 м² |
| Гостиная + кухня + кабинет | Настенный 12 BTU (3,5 кВт) | Настенный 07 BTU (2,0 кВт) | Настенный 09 BTU (2,5 кВт) | до 65 м² |
| Офис: три кабинета | Настенный 09 BTU (2,5 кВт) | Настенный 09 BTU (2,5 кВт) | Настенный 09 BTU (2,5 кВт) | до 55 м² |
Диаметр труб зависит от мощности внутреннего блока: для блоков 7–12 BTU — газ 3/8" (9,52 мм), жидкость 1/4" (6,35 мм); для блоков 14–18 BTU — газ 1/2" (12,7 мм), жидкость 1/4" (6,35 мм). При подключении блоков 7–12 BTU к порту A (рассчитанному на 14–18 BTU) используется адаптер из комплекта поставки.
Коды ошибок General AOYA24LAT3
Мультисплит-система оснащена системой самодиагностики. Коды ошибок выводятся на пульт ДУ или миганием индикаторов на внутреннем блоке:
| Код | Ошибка | Вероятная причина |
|---|---|---|
| E1 | Ошибка связи между блоками | Обрыв межблочного кабеля, неисправность платы |
| E2 | Защита от обмерзания испарителя | Нехватка фреона, забитый фильтр, низкая температура |
| E4 | Защита компрессора по высокой температуре | Перегрузка, загрязнение конденсатора, низкое напряжение |
| E5 | Перегрузка системы | Загрязнение теплообменников, неисправность вентилятора |
| E6 | Ошибка связи | Обрыв кабеля, неисправность платы |
| E8 | Защита по переполнению дренажа | Засор дренажа, неисправность помпы |
| F1 | Датчик температуры воздуха разомкнут/короткозамкнут | Обрыв или замыкание датчика |
| F2 | Датчик трубопровода разомкнут/короткозамкнут | Обрыв или замыкание датчика |
| F3 | Датчик температуры наружного воздуха разомкнут/короткозамкнут | Обрыв или замыкание датчика |
| U0 | Недостаток хладагента | Утечка фреона |
| U2 | Сбой напряжения питания инвертора | Просадка сети, дефект платы |
| U4 | Потеря связи между блоками | Обрыв кабеля, отказ платы |
| L4 | Перегрев радиатора инвертора | Засор конденсатора |
| L5 | Аварийный останов IPM-модуля | Перегрев или дефект транзисторов |
При появлении кода ошибки необходимо обратиться к мастеру — самостоятельный ремонт не рекомендуется.
Особенности заправки мультисплит-системы General AOYA24LAT3
Двухроторный DC-инверторный компрессор. Компрессор работает в плавном диапазоне мощностей — от минимальной до максимальной, без резких пусков и остановок. Особенно чувствителен к остаточной влаге в фреоновом контуре — при вакуумировании требуется более глубокий вакуум и большее время откачки, чем для неинверторных моделей.
Три независимых фреоновых контура. К наружному блоку подключаются три внутренних блока — каждый по своей отдельной магистрали. Каждая трасса имеет свой электронный расширительный вентиль (EEV) в наружном блоке. При заправке давление проверяется во всех трёх контурах — утечка может быть только в одном.
Большая суммарная длина трасс — до 50 м. При длине трасс более 30 м требуется дополнительная заправка фреоном из расчёта 20 г/м. Мастер обязательно учитывает суммарную длину всех трёх трасс при расчёте массы заправляемого хладагента.
Хладагент R410A. Двухкомпонентный фреон (смесь R32 и R125 в пропорции 50/50). При значительной утечке пропорция компонентов нарушается — нельзя просто долить недостающее количество, требуется полная перезаправка с вакуумированием. Баллон переворачивается — подаётся жидкая фаза для сохранения пропорции. Высокое рабочее давление (до 38 атм) — состояние медных трубок и вальцовочных соединений проверяется особенно тщательно по всем трём трассам.
Функция pump-down. Позволяет собрать хладагент в наружный блок без выпуска в атмосферу — удобно при сервисном обслуживании и демонтаже. Запускается Dip-переключателями на плате управления.
Стоимость заправки и обслуживания General AOYA24LAT3
Цены по московскому рынку на сентябрь 2026 года:
| Услуга | Стоимость |
|---|---|
| Выезд и диагностика | бесплатно при заправке / 2 500 ₽ отдельно |
| Проверка давления манометрическим коллектором (3 контура) | входит в стоимость диагностики |
| Поиск утечки мыльным раствором | входит в стоимость диагностики |
| Поиск утечки электронным течеискателем (3 трассы) | от 2 500 ₽ |
| Дозаправка фреоном R410A (работа) | от 3 500 ₽ |
| Полная заправка с вакуумированием (работа, 3 контура) | от 5 500 ₽ |
| Фреон R410A | 700–900 ₽ / 100 г |
| Опрессовка азотом | от 3 000 ₽ |
| Вакуумирование (3 контура) | 1 000–1 500 ₽ (обычно входит в стоимость заправки) |
| Устранение утечки (перевальцовка) | от 1 500 ₽ за соединение |
| Пайка стыка медной трубки | от 1 500 ₽ за точку |
| Дополнительная заправка при длине трасс более 30 м | 20 г/м + стоимость фреона |
| Замена датчика температуры | от 2 000 ₽ + запчасти |
| Диагностика инверторной платы | от 3 500 ₽ |
| Чистка внутреннего блока с разборкой (за каждый блок) | от 3 000 ₽ |
| Мойка наружного блока аппаратом высокого давления | от 4 000 ₽ |
| Комплекс: заправка + чистка 3 внутренних + мойка наружного | от 16 500 ₽ |
| Высотные работы (промышленный альпинист) | от 6 500 ₽ |
Точную стоимость мастер называет после диагностики — с учётом фактического остатка фреона, количества утечек и объёма работ.
Как часто нужна дозаправка
| Условие | Частота |
|---|---|
| Стандартная эксплуатация | Контроль давления при ежегодном обслуживании |
| При длительных трассах (свыше 15 м) | Проверка чаще — больше соединений, выше вероятность микротечек |
| После монтажа с удлинённой трассой (более 30 м) | Дополнительная заправка 20 г/м сверх 30 м |
| После ремонта с разгерметизацией контура | Обязательная полная заправка с вакуумированием |
| При появлении признаков нехватки фреона | Немедленная диагностика |
Почему заправку должны выполнять специалисты
- Замер давления проводится манометрическим коллектором — без профессионального прибора невозможно оценить состояние системы. Для R410A требуется коллектор с диапазоном до 5,3 МПа (53 бар) для высокого давления.
- Поиск утечки в системе с тремя трассами требует течеискателя и опыта — не все утечки видны визуально, проверяются все соединения трёх контуров.
- Вакуумирование трёх контуров с суммарной длиной до 50 м требует вакуумного насоса и контроля остаточного давления. Недостаточное вакуумирование оставляет влагу в контуре — влага разрушает инверторный компрессор.
- Заправка по весам требует электронных весов с погрешностью ±5 г. Переполнение системы так же опасно, как и нехватка — избыточное давление перегревает компрессор.
- Безопасность. Хладагент R410A под давлением вызывает обморожение при попадании на кожу. Выброс в атмосферу экологически вреден. Наружный блок 55 кг на фасаде требует альпиниста.
- Гарантия. Производитель General аннулирует гарантию при самостоятельной заправке.
