Диагностика и обслуживание VRF-системы Daikin RXYQ12P7W1B (VRV IV-S) — Москва

Когда в мастерскую попадает блок VRV IV-S, интрига диагностики совсем другая, чем у настенного сплита: система на 12 л.с. — это десятки килограммов хладагента в общем контуре, трёхфазное питание, инверторный компрессор с контролем по десяткам датчиков и цена ошибки, которая умножается на все внутренние блоки объекта. В этом проекте специалисты компании «МонтажМастер» выполнили диагностику и сервисное обслуживание наружного блока VRV-системы Daikin RXYQ12P7W1B по адресу в Москве. Второй кейс серии на мультизону — после Hisense AVW-54HJFH — и он хорошо показывает разницу «малой» и «большой» VRF: логика та же, масштаб и ставки — другие.

О модели: Daikin RXYQ12P7W1B — «дюжина» VRV IV-S

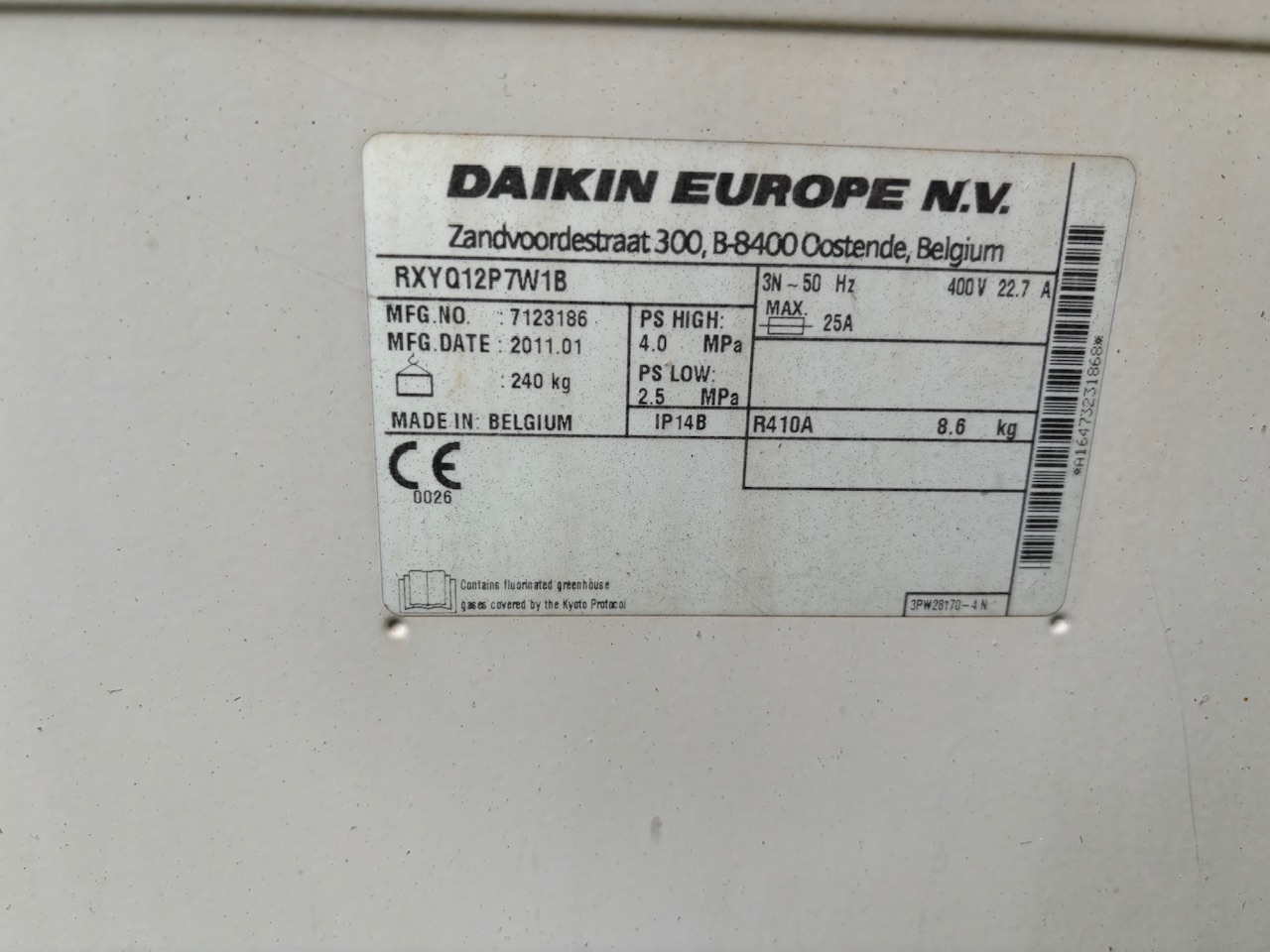

RXYQ12P7W1B — наружный блок серии VRV IV-S (12 HP) Daikin, топовая мультизональная линейка бренда для объектов среднего масштаба: офисы, рестораны, магазины, административные здания. Индекс P7 — поколение VRV IV-S; суффикс W1 — модификация по региону поставки (сверяемся по шильдику).

Ключевые цифры:

  • холодопроизводительность — 33,5 кВт (120 000 BTU); теплопроизводительность — 30,0 кВт номинально при +7 °C (до 37,5 кВт по максимальному режиму в части источников — расхождение каталогов, сверяемся по шильдику);
  • до 13 внутренних блоков на одном наружном; трубки — газ 15,88–19,05 мм, жидкость 9,52 мм; эквивалентная длина трасс — до 120 м, фактическая — до 110 м, перепад высот между блоками — до 50 м;
  • заводская заправка R410A — порядка 8,0 кг (уточняется по шильдику конкретной партии); дозаправка — строго по весам, сверх базовой трассы — по нормам монтажной инструкции Daikin;
  • энергоэффективность: EER порядка 2,7–2,9 / COP 3,2–3,3 номинально (у вариантов с тепловым насосом на рекуперации теплоты — заметно выше; сверяемся по шильдику); потребление — порядка 12 кВт на охлаждении при пиках;
  • питание — 3~, 380–415 В, 50 Гц: в отличие от однофазного Hisense Mini-VRF, «дюжина» живёт уже в нормальной трёхфазной инфраструктуре здания;
  • габариты 1680×765×320 мм, вес порядка 200–210 кг (брутто 220+): «дюжина» — это крыша или техническая площадка, такелаж и доступ — часть сервиса, а не «выезд одного мастера с лестницей»;
  • шум — порядка 60–65 дБ(А); расход воздуха — несколько тысяч м³/ч по скоростям вентилятора (сверяемся по шильдику);
  • рабочие диапазоны: охлаждение при −5…+46 °C за окном, обогрев до −20 °C; зимний пуск штатный, разморозка — по датчикам инея на теплообменнике;
  • гарантия — 3 года производителя; сервисная сеть Daikin в Москве — одна из самых плотных на рынке.

Конструктив серии VRV IV-S, важный для диагностики: инверторный компрессор с широким диапазоном частот, непрерывный контроль давления и температур по контуру, самодиагностика с выводом кодов ошибок на платы внутренних блоков и центральный пульт, а также штатная возможность работы в ночных и дежурных режимах с плавным набором частоты.

Чем диагностика «большой» VRF отличается от сплита — и от Mini-VRF

  • система живёт по данным. Плата наружного блока непрерывно опрашивает датчики давления и температур, собирает состояние всех внутренних блоков по шине управления и сама решает, с какой частотой крутить компрессор. Диагностика начинается с чтения журнала ошибок и сервисных данных — а не с отвёртки;
  • контур общий и «тяжёлый». Порядка 8 кг R410A: утечка здесь — не «дозаправить девятку», а поиск (опрессовка азотом, течеискатель, сегменты по рефнетам) и заправка строго по весам. «Просто долить» в мультизоне — способ вернуться с той же проблемой через месяц;
  • электрика трёхфазная. 380 В и токи в десятки ампер по фазам: затяжка клемм, контактор, сопротивление изоляции, чередование фаз и отсутствие перекоса — обязательная часть регламента. Плохой контакт на трёхфазном блоке греется и маскируется под «электронные» ошибки;
  • компрессор под инвертором. Проверяется не «крутится/не крутится», а частотный диапазон, токи по фазам обмоток, давления всасывания и нагнетания на режимах; инверторный ротор деградирует иначе, чем on/off-компрессор сплита;
  • цена ошибки — на весь объект. От одного блока зависят до 13 внутренних: остановка системы — остановка климата всего этажа или офиса сразу;
  • в отличие от Mini-VRF (Hisense) — та же логика, но: трёхфазка вместо однофазной линии на 20 А, килограммы хладагента вместо 4,1 кг, масса блока в 200+ кг вместо 97, и свои требования к доступу и такелажу.

Как проходила диагностика и обслуживание

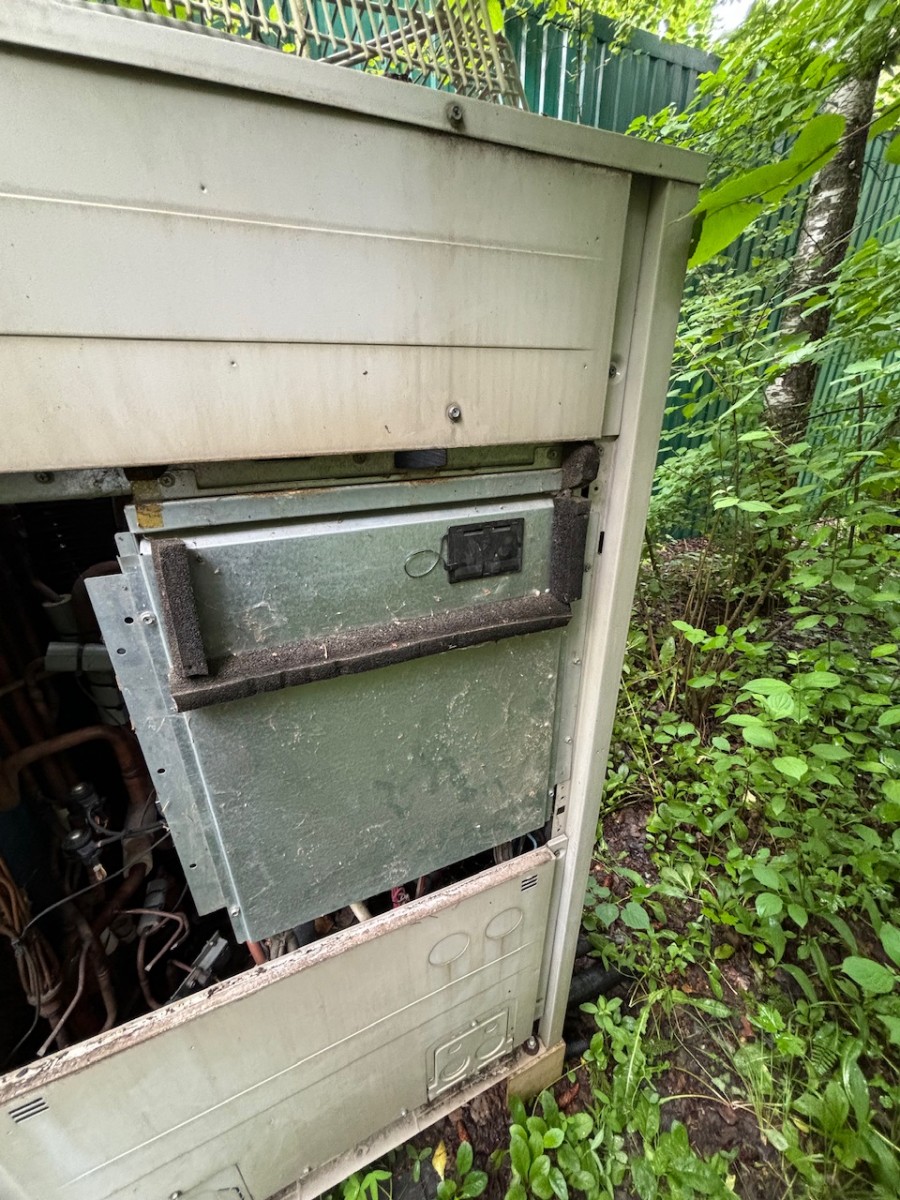

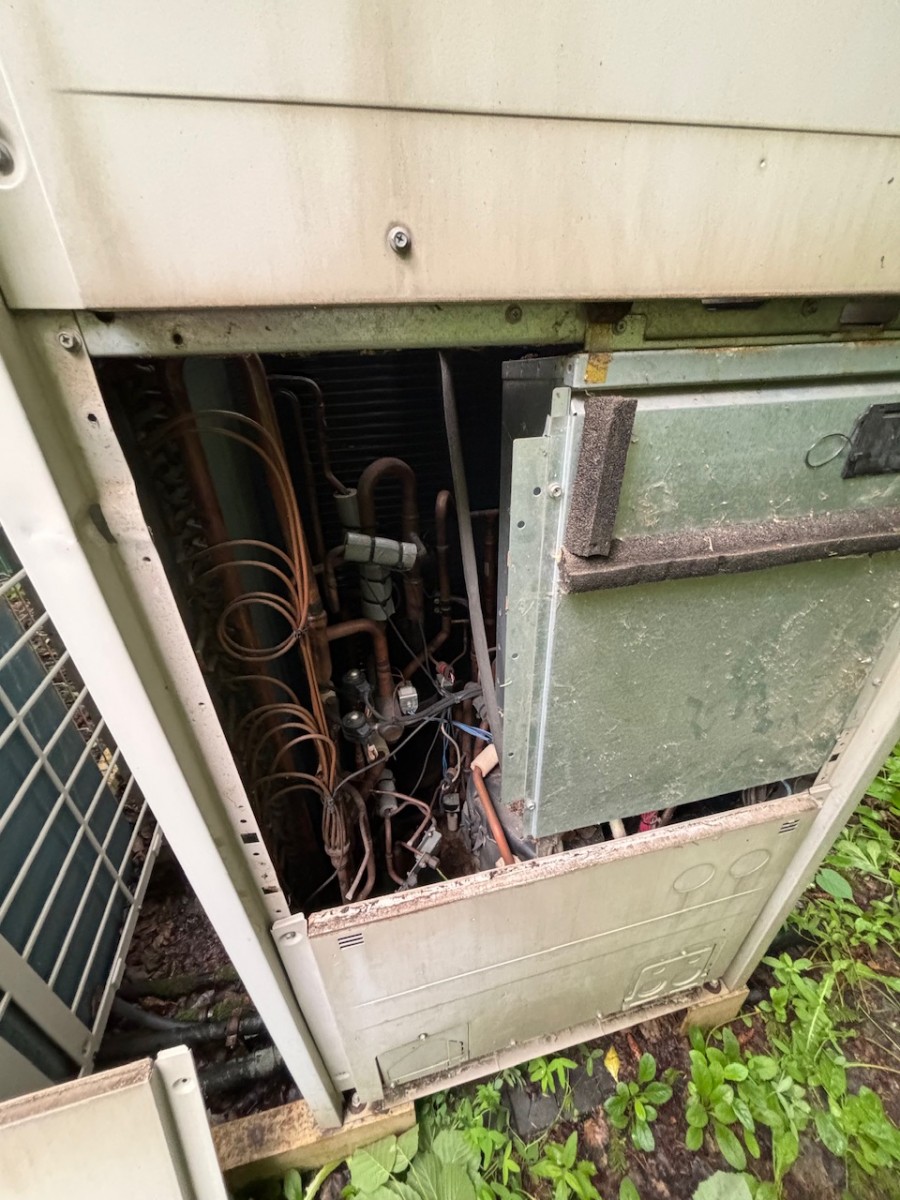

Регламент «опрос → журнал ошибок → электрика → датчики и режимы → компрессор и вентилятор → теплообменник и дренаж → рефнеты и герметичность → отчёт»:

  1. Опрос и журнал ошибок. Со слов эксплуатации — система работала, но в пиковые часы недодаёт холод, часть внутренних блоков «отстаёт» по температуре. Журнал платы прочитан: ошибок фатальных нет, характер показаний — «ограничение производительности по давлению под нагрузкой».

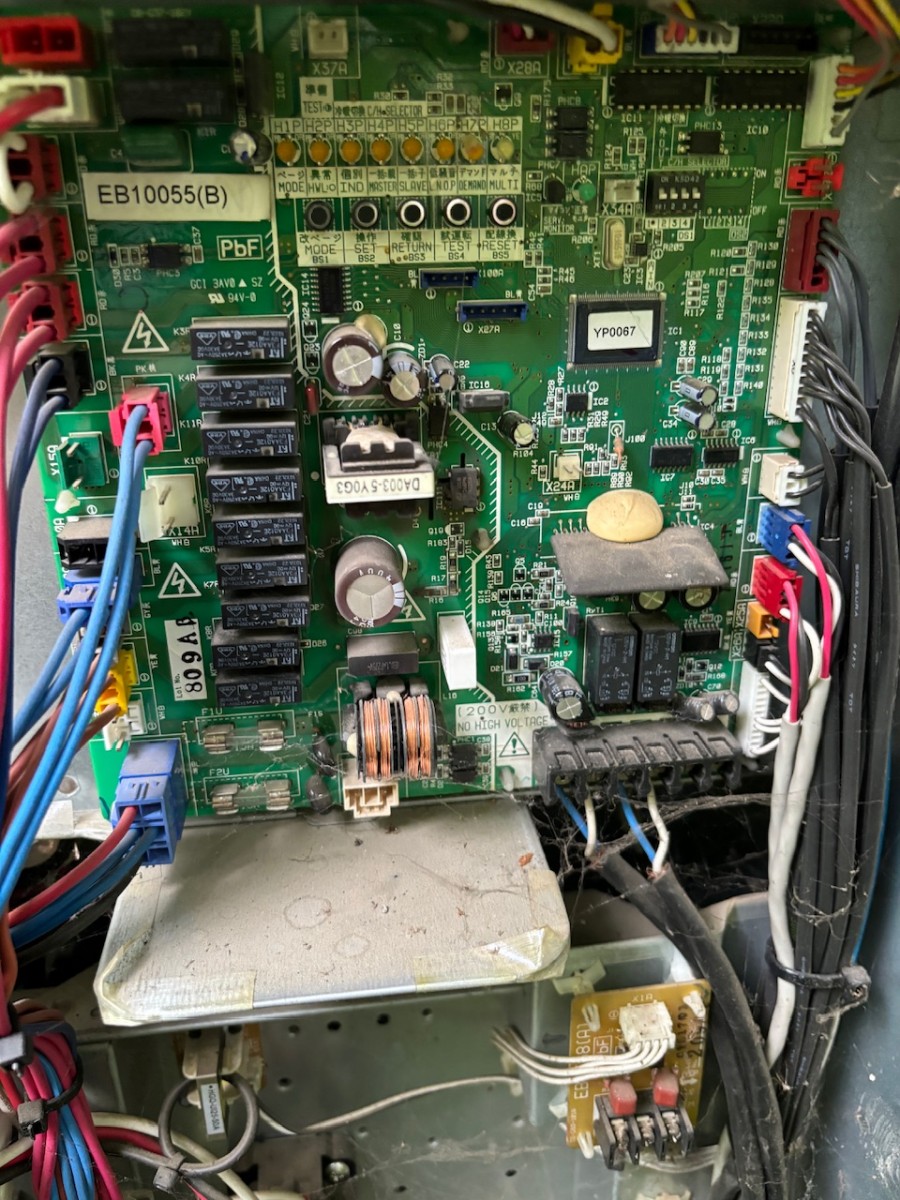

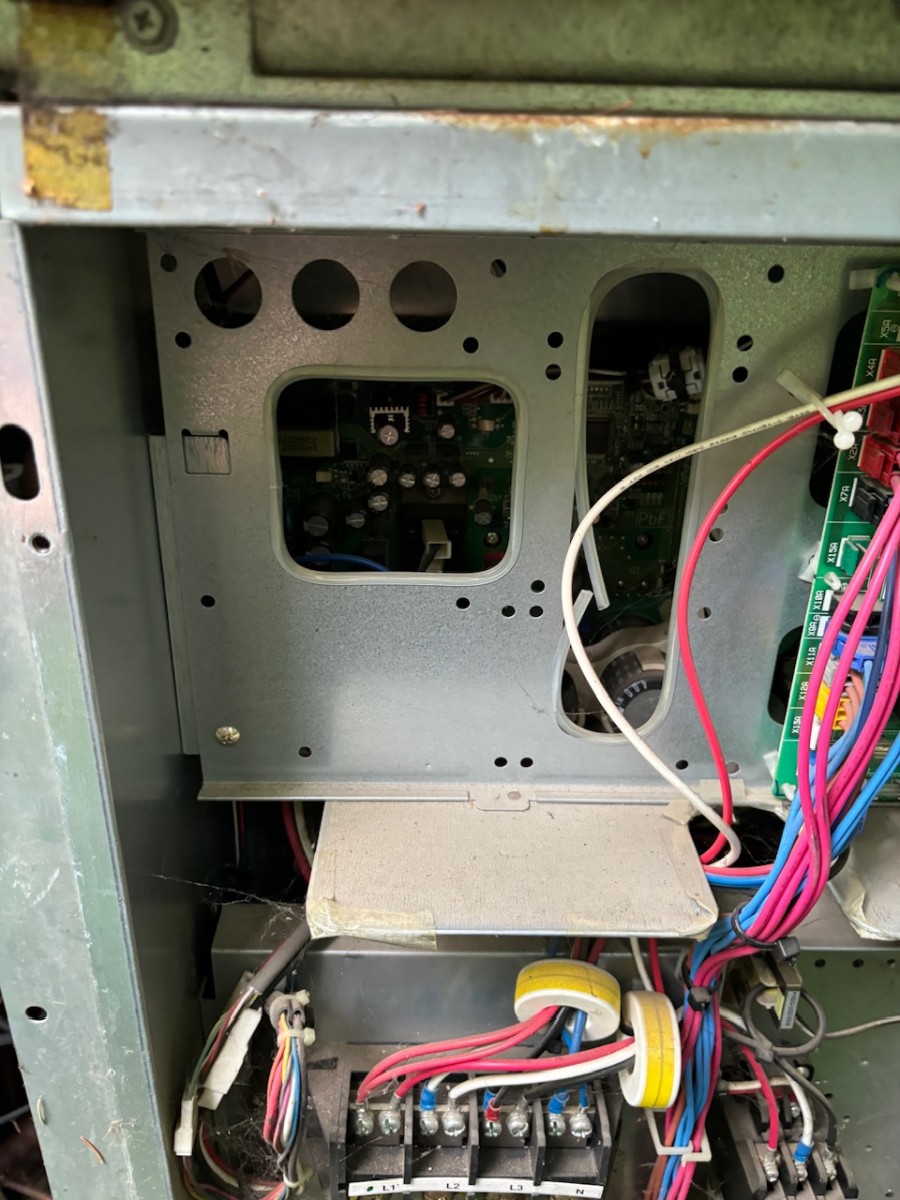

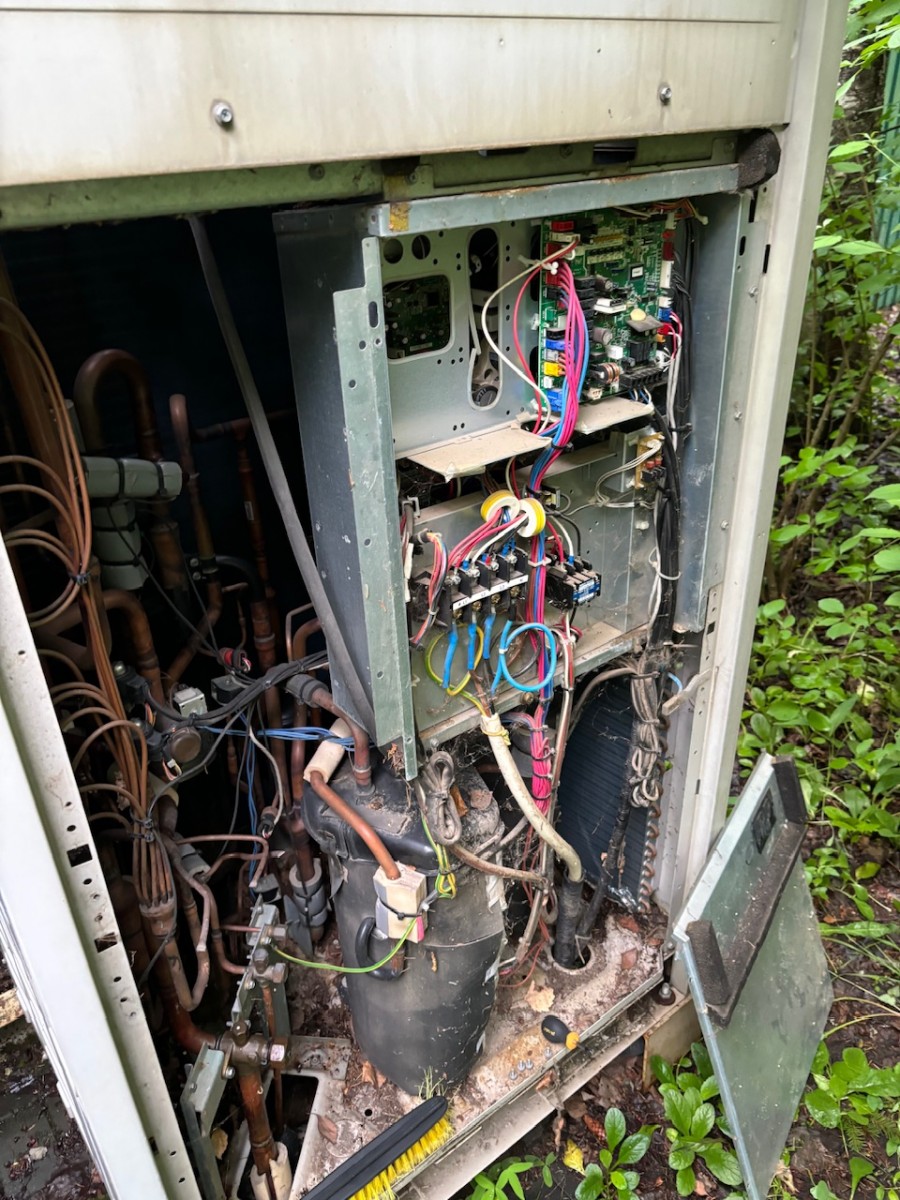

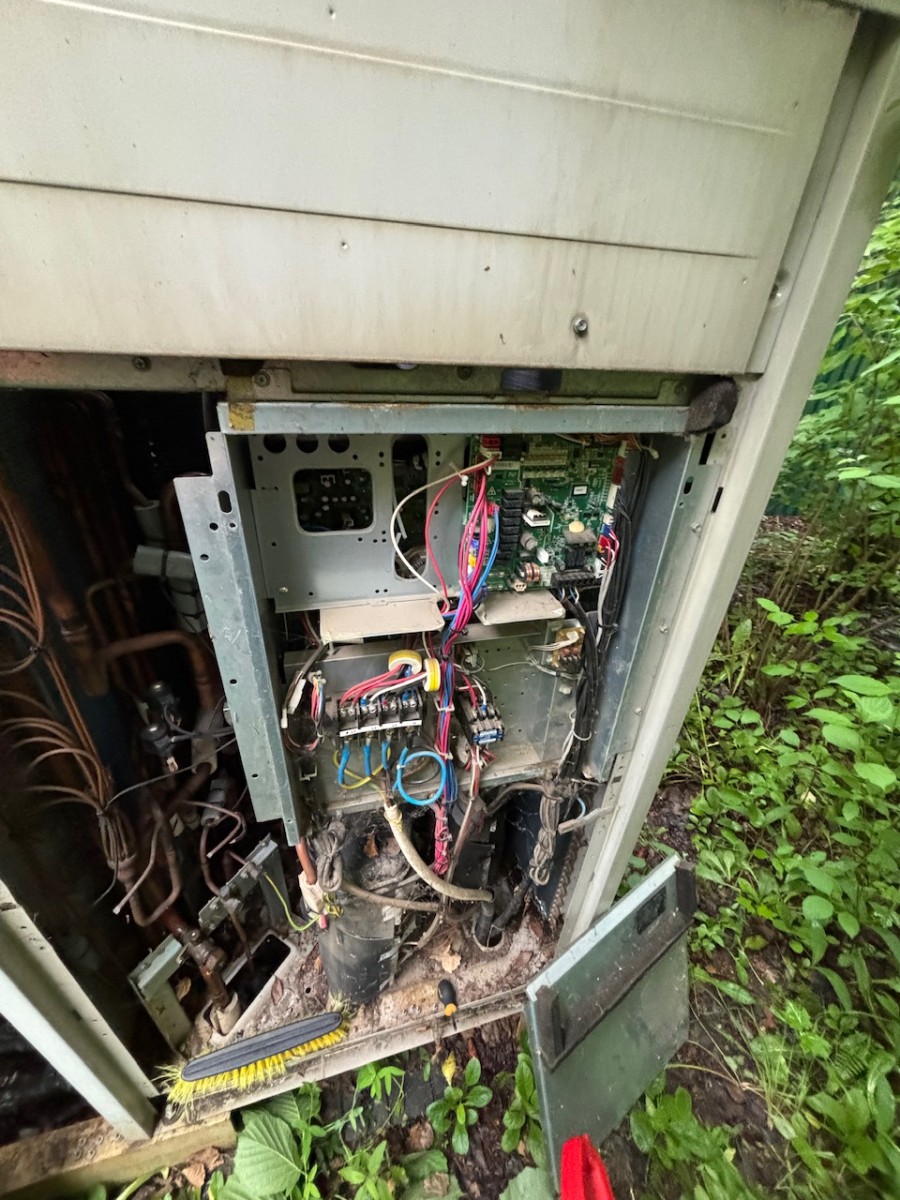

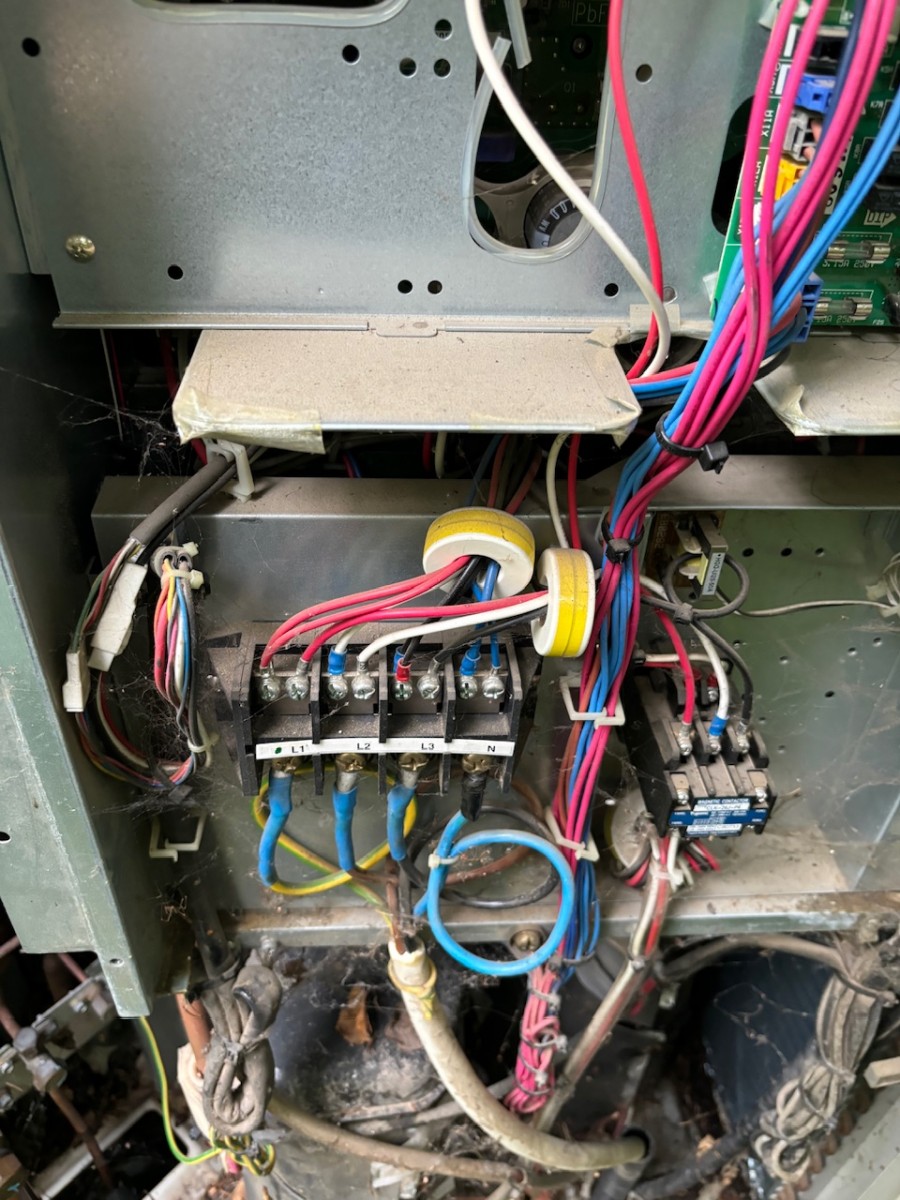

  2. Электрика 380 В. Затяжка всех клемм, проверка контактора, сопротивление изоляции, чередование фаз, замер перекоса по фазам под нагрузкой: питание здорово, просадок на старте компрессора нет.

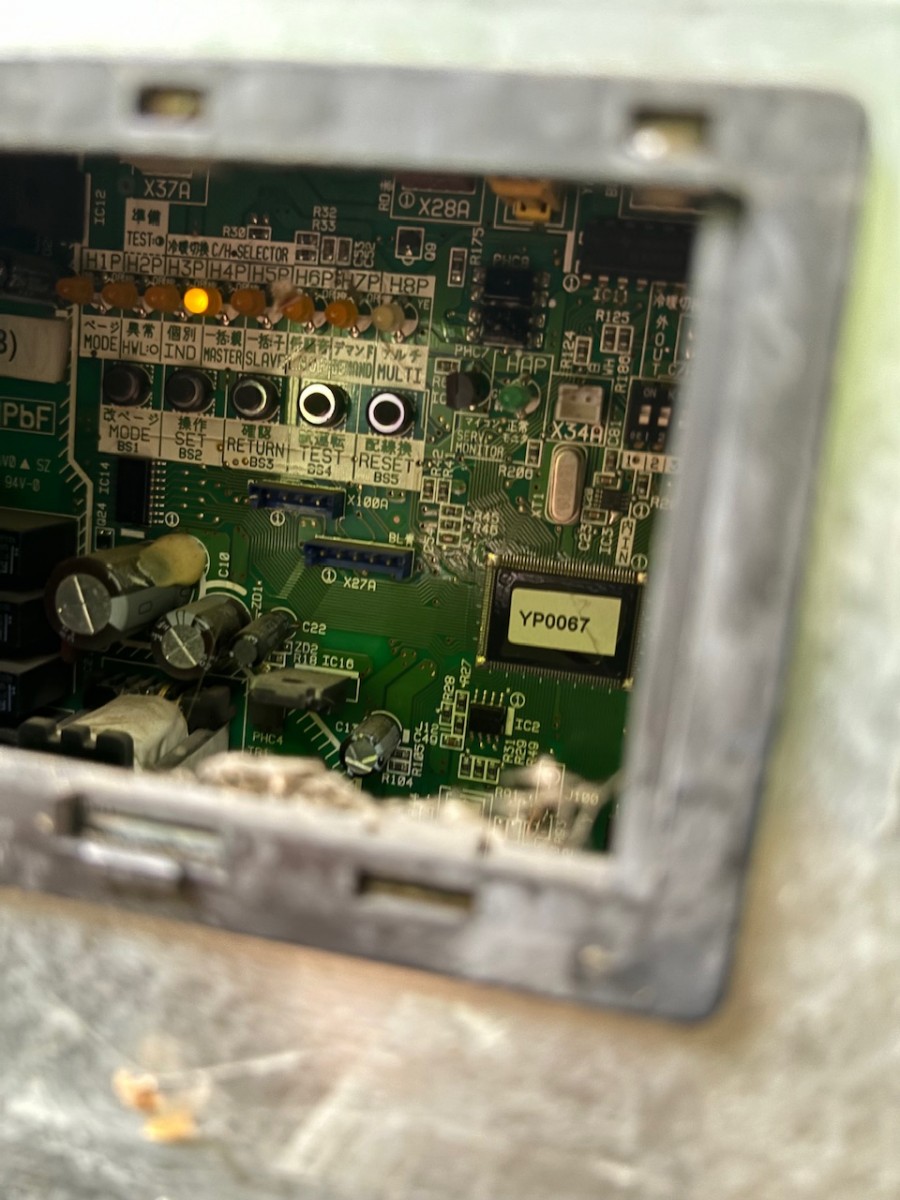

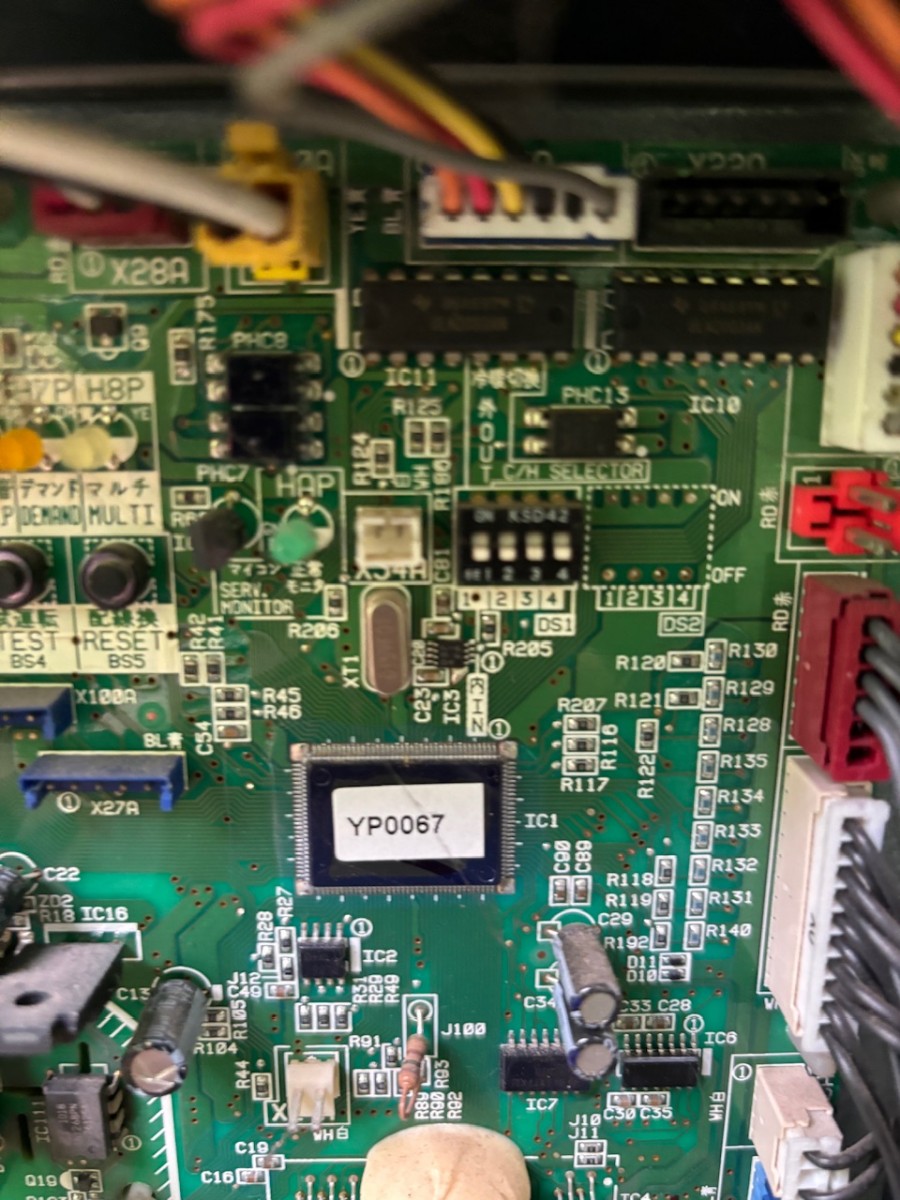

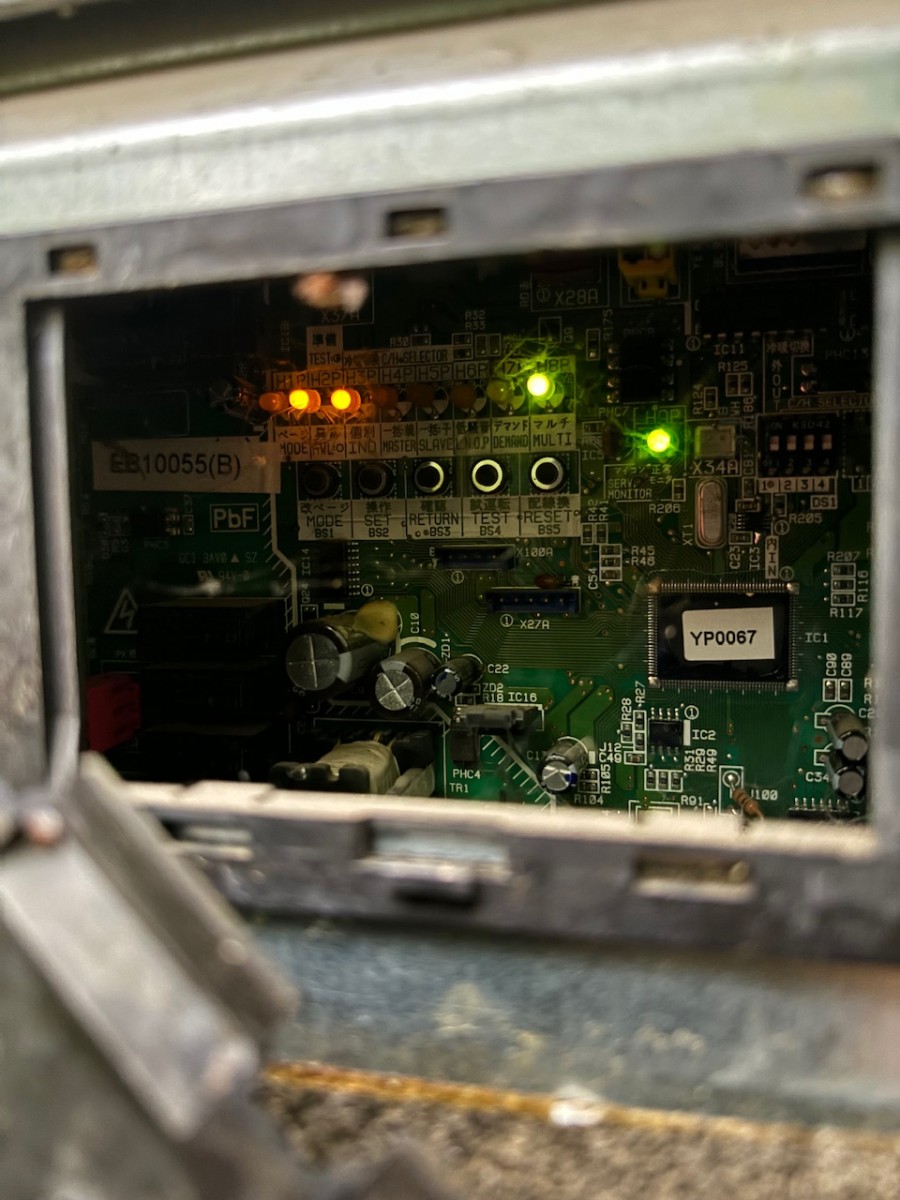

  3. Датчики и режимы. Показания датчиков давления (низкого и высокого) и термисторов сверены с контрольными приборами; работа контура на режимах охлаждения и обогрева проверена по сервисным параметрам Daikin. Отклонений, требующих замены датчиков, не выявлено.
  4. Компрессор и вентилятор. Запуск, работа по частотам, токи обмоток — в паспорте; подшипники вентилятора без люфта и посторонних шумов.

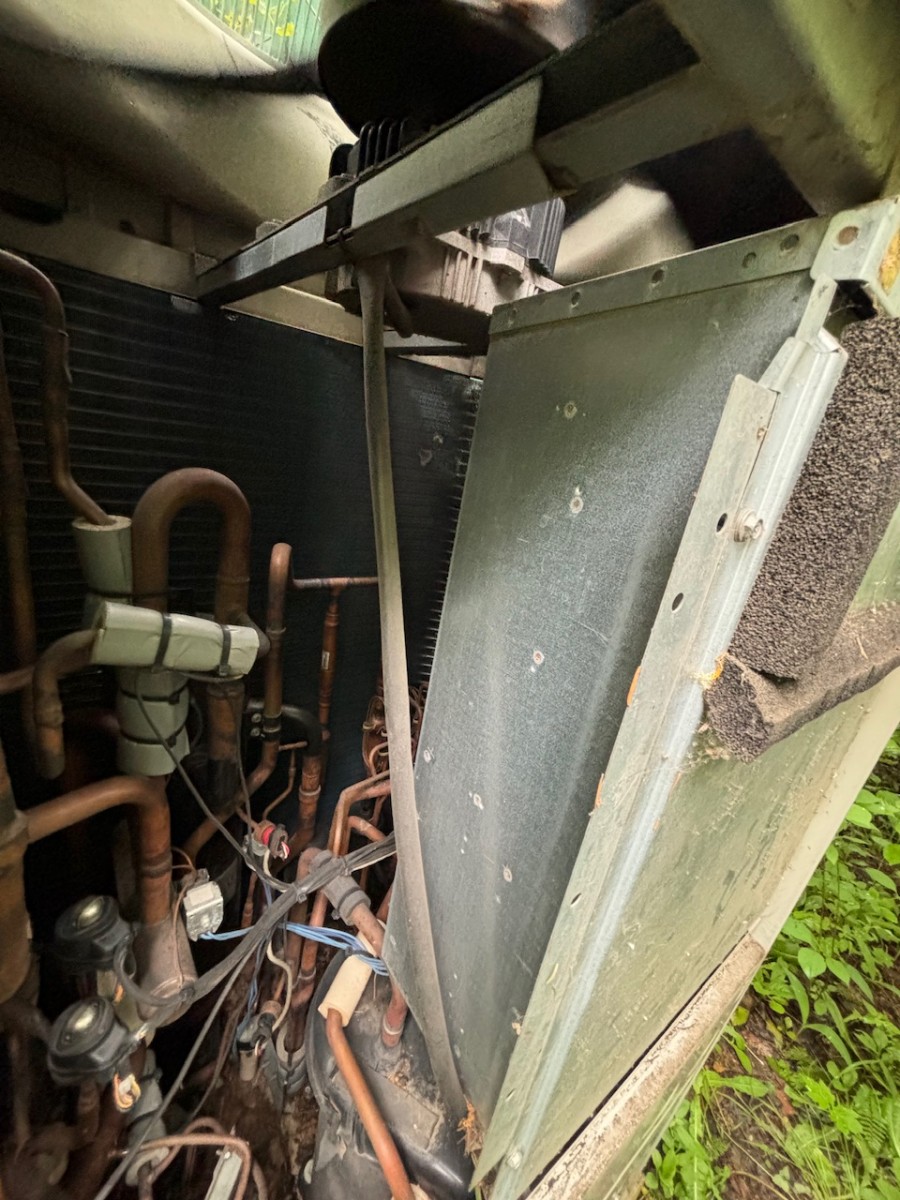

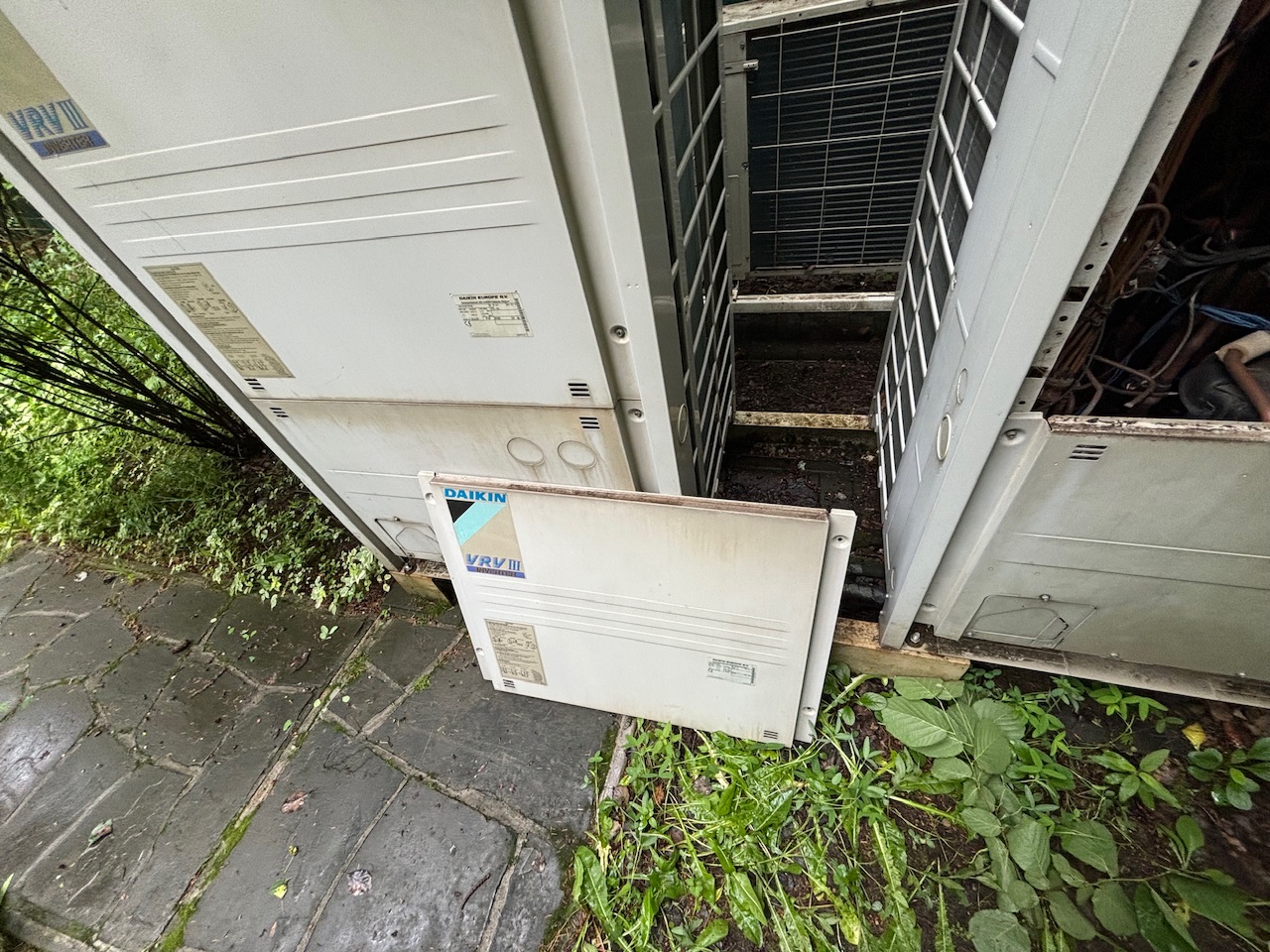

  5. Теплообменник и дренаж. Теплообменник промыт — за сезон на рёбрах скопилась пыль и пух; дренаж поддона проверен проливом.

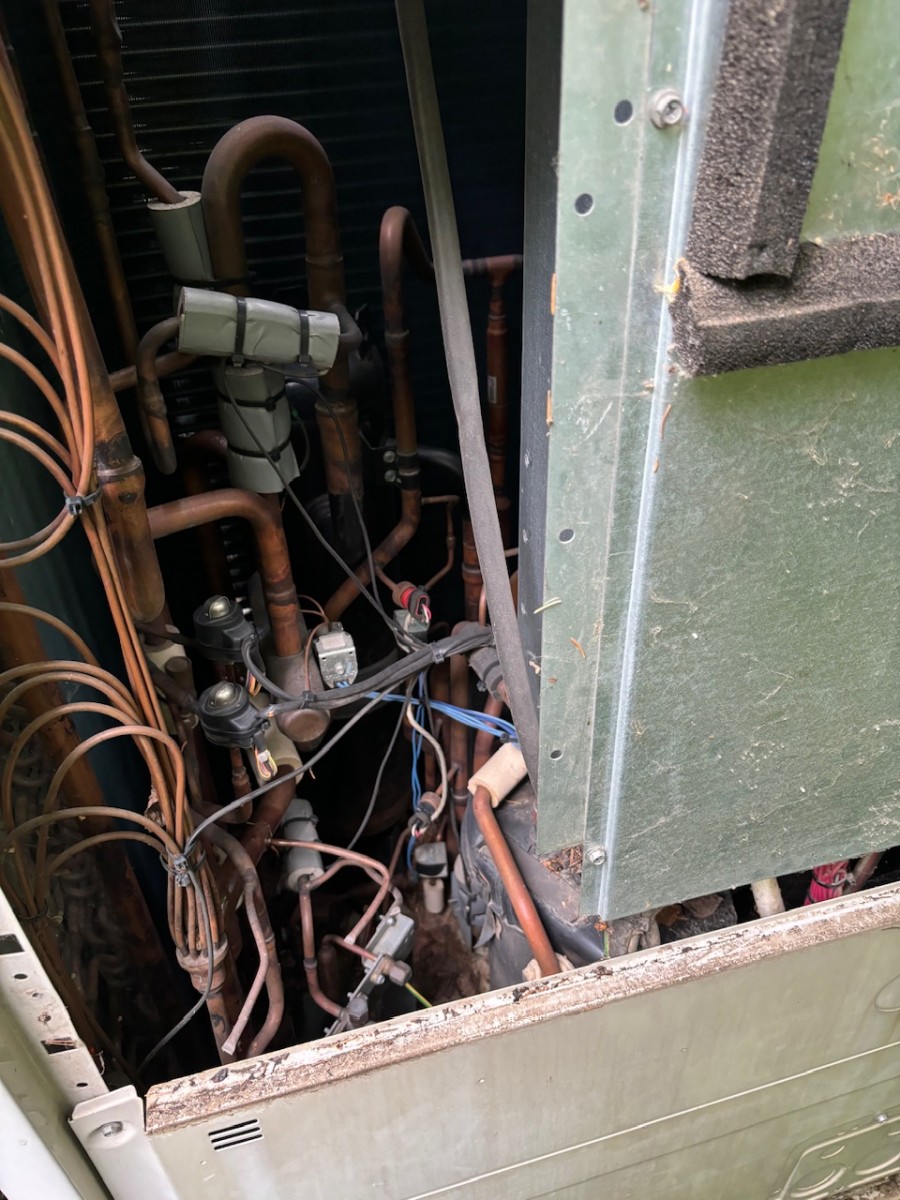

  6. Рефнеты и герметичность. Трасса осмотрена по доступным участкам: следов масла на соединениях нет (масляное пятно — первый маркер утечки); по запросу эксплуатации выполнен контроль контура — опрессовка/контроль давления без падения после температурной поправки: контур герметичен, R410A в норме.
  7. Финал. Система запущена в штатном режиме, режимы внутренних блоков проверены по зонам; эксплуатации передан отчёт с рекомендациями: сезонная мойка теплообменника и контроль ошибок на центральном пульте.

Полный цикл занял около 4–5 часов, включая подъём к площадке и проверку режимов по всем зонам. Благоприятный исход: «загрязнение + недогруз по режиму», без утечки и без замены узлов — дозаправка не потребовалась, контур герметичен.

Диагностика VRF: типовые сценарии и развилки

  • загрязнение теплообменника — этот кейс: пыль, пух, «недоборы» на пиках; мойка с разборкой решётки — типовая сезонная процедура;
  • утечка R410A — сначала поиск (опрессовка азотом, течеискатель, сегменты по рефнетам), потом заправка по весам от нормы шильдика; дозаправка «вслепую» не делается никогда;
  • ошибка датчика давления/температуры — датчик «врёт», плата режет частоту: замена датчика (запчасть доступна, работа — час-два). Самый дешёвый ремонтный сценарий — как в кейсе Hisense AVW-54HJFH;
  • проблемы электрики 380 В — греющиеся клеммы, перекос фаз, отказ контактора: затяжка, замена узлов, проверка чередования;
  • проблемы шины управления — внутренние блоки «не видятся» наружным: проверка линии связи, адресов, концевиков — по сервисной документации конкретной серии;
  • деградация компрессора — самый дорогой сценарий: диагностика по токам и давлениям на режимах, при подтверждении — решение о замене агрегата с рекуперацией хладагента.

Стоимость услуг

УслугаЦена
Выезд мастера в пределах МКАД2 000 ₽
Диагностика VRF-системы (наружный блок + контроль зон)от 5 000 ₽
Чистка теплообменника наружного блока VRFот 5 000 ₽
Замена датчика давления/температуры (работа)от 3 000 ₽
Датчик давления/термистор (запчасть)2 500–6 000 ₽
Ремонт платы управленияот 6 000 ₽
Опрессовка контура азотомот 2 500 ₽
Вакуумирование и дозаправка R410A по весамот 2 500 ₽ + 550 ₽/100 г
ТО наружного блока VRF (сезонное)от 7 000 ₽

Пример по этому объекту: диагностика VRF (5 000 ₽) + чистка теплообменника наружного блока (5 000 ₽) + контрольный запуск и проверка режимов по зонам (входит в диагностику) — порядка 10 000–12 000 ₽ за визит. Для сравнения: «дозаправка на всякий случай» обошлась бы в 4–5 тыс. ₽ за сотни граммов R410A — и не решила бы проблему, потому что причина была в загрязнении и режиме. Смета фиксируется по итогам диагностики, до начала работ.

Памятка эксплуатации большой VRF-системы

  • читайте журнал ошибок до звонка в сервис. Код на центральном пульте — половина диагноза: пришлите его мастеру в WhatsApp, визит начнётся с готовой гипотезы;
  • дозаправка без поиска утечки — деньги в трубу. В контуре порядка 8 кг хладагента: «долить и посмотреть» — платный повторный визит через месяц;
  • чистите теплообменник по графику. Для блоков на крышах и солнечных фасадах — раз в сезон; недобор холода в пиковые часы почти всегда начинается с грязных рёбер;
  • следите за электрикой 380 В. Затяжка клемм и контактор — часть сезонного ТО: плохой контакт на трёхфазном блоке маскируется под «электронные» ошибки;
  • доступ к блоку — часть контракта. Крыша, охрана, лифт для обслуживания: договоритесь о доступе заранее — диагностика 200-килограммового агрегата с чужого крана не делается;
  • обслуживание — по плану, а не по аварии. Остановка VRF останавливает климат всего объекта: сезонное ТО дешевле одного дня «жары в офисе».
