Кассетный кондиционер — рабочая лошадь коммерческих помещений: офисов, магазинов, залов ожидания. Он ставится в подвесной потолок, раздаёт воздух в четыре стороны и незаметен в интерьере — пока работает. Но его обслуживание устроено иначе, чем у настенного сплита: доступ идёт через декоративную панель, внутри блока — собственный дренажный насос, а протечка случается не на стене, а прямо над рабочими местами. В этом проекте специалисты компании «МонтажМастер» выполнили диагностику и обслуживание кассетной сплит-системы Kentatsu KSVP105HFAN3/KSUN105HFAN3. Особенность кейса — полупромышленная техника: «девяносто пятая» кассета с мощностью 10,55 кВт требует другого регламента и другого инструмента, чем бытовая «девятка».

О модели Kentatsu KSVP105HFAN3/KSUN105HFAN3

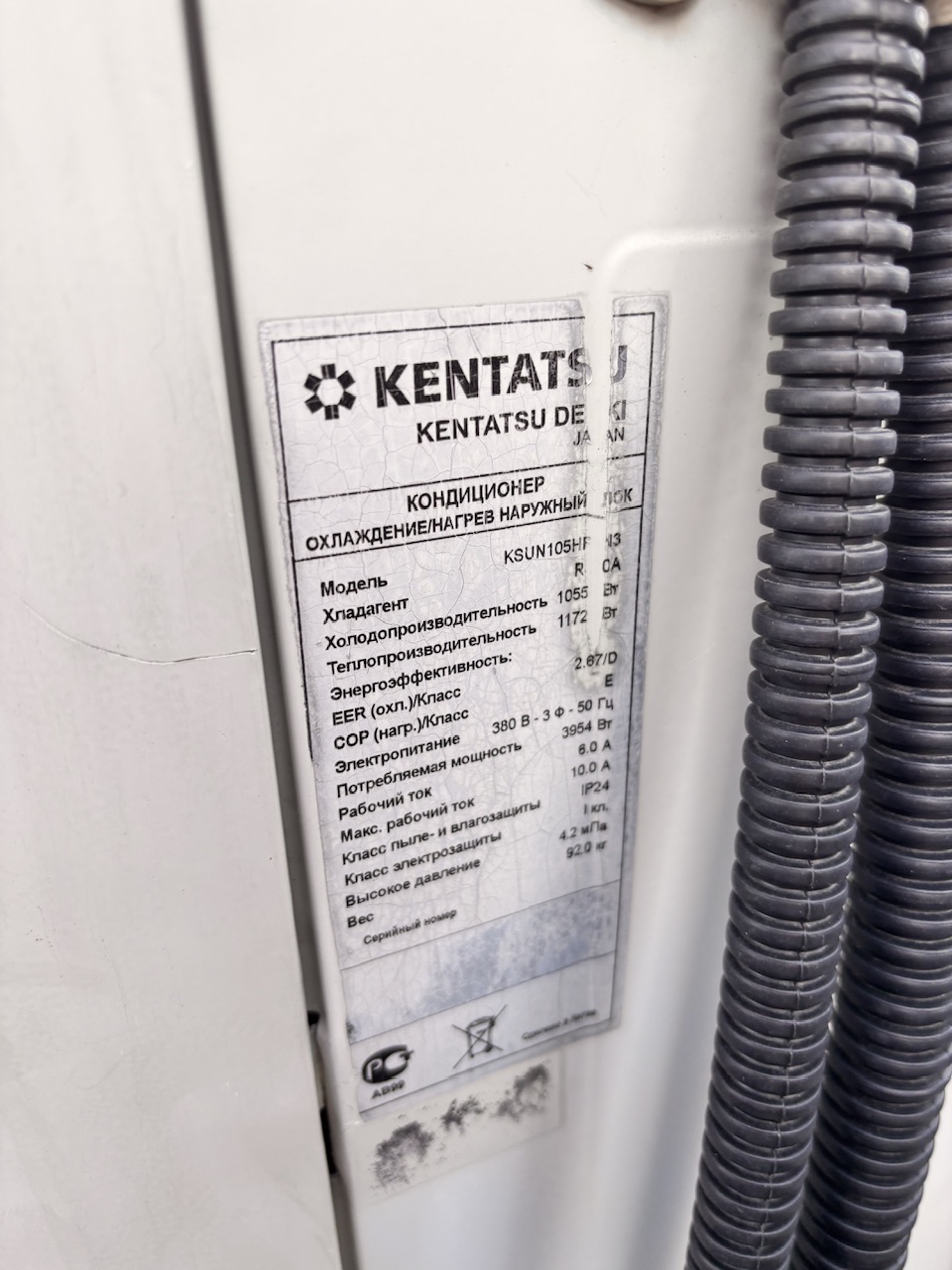

KSVP105HFAN3 (внутренний блок) / KSUN105HFAN3 (наружный) — полупромышленная кассетная сплит-система серии KSVP-HFA: неинверторная (on/off) на хладагенте R410A, четырёхпоточный внутренний блок кассетного типа. Мощность охлаждения — 10,55 кВт (36 000 BTU), обогрева — до 11,7 кВт; рекомендуемая площадь — до 110–115 м². Потребление — порядка 3,7–3,96 кВт на охлаждение, класс энергоэффективности C. Питание — 380 В, три фазы: для техники такого типоразмера это стандарт, и уже на замере мы проверяем выделенную линию и автомат.

Ключевые цифры: внутренний блок — квадрат 840×840 мм, высота от ~245–285 мм в зависимости от исполнения, вес около 25–28 кг; наружный блок ~946×410×810 мм весом 75–80 кг. Расход воздуха — 1 187/1 354/1 545 м³/ч по трём скоростям; уровень шума внутреннего блока — от 41–43 до 48 дБ(А). Трубки — 3/8" (жидкость) и 3/4" (газ), максимальная длина трасс — до 30 м, перепад высот — до 20 м. Диапазоны работы: охлаждение при +18…+43 °C за окном, обогрев до −7 °C; автоматическая оттайка инея, режим «тёплого пуска».

Функциональный набор серии: автоматический режим с переключением между охлаждением и обогревом по заданной температуре, качание заслонок с равномерной четырёхпоточной подачей через декоративную панель, подмес свежего воздуха — через отдельный патрубок снижает концентрацию CO₂ в зале, интегрированный дренажный насос с подъёмом конденсата до 750 мм, цифровой дисплей, таймер 24 часа, режим «Турбо», ночной режим, авторестарт, самодиагностика с кодами ошибок на дисплее, обнаружение утечки хладагента, антикоррозийная защита наружного блока. Управление — ИК-пульт (в комплектации встречается проводной KWC), Wi-Fi-контроллер — опция (DW11-BL/DW12-BL). Гарантия производителя — 3 года.

Универсальный наружный блок серии совместим с внутренними блоками разных типов — кассетным, настенным, канальным — это важно при расширении системы: наружный блок способен «принять» внутренний другого форм-фактора в пределах суммарной производительности.

Специфика обслуживания кассетных систем

У кассеты своя сервисная анатомия, и на каждом пункте она отличается от настенного сплита:

• доступ — через декоративную панель. Панель (у этой модели — KPU95-DR) снимается и моется отдельно: на её диффузорах оседает пыль, а в «углах» панели копится липкий налёт, который ни один фильтр не удержит. За панелью — сетчатый фильтр и испаритель;
• дренажный насос — главный узел риска. Встроенная помпа с поплавком откачивает конденсат на высоту до 750 мм — и это единственный узел, отказ которого даёт протечку «сверху вниз»: через поддон и панель на пол, мебель и технику. Поплавок и приёмный карман чистятся и промываются на каждом ТО — механически, без «химии»;
• протечка видна не сразу. Пока панель на месте, подтеки прячутся в межпотолочном пространстве: к моменту появления пятна на потолке вода уже регулярно переливается. Поэтому для кассетных систем мы рекомендуем сокращённый интервал ТО — до двух раз в год при активной эксплуатации;
• высота потолка = доступ. Работа ведётся со стремянки или вышки-туры; в помещениях с потолками 3+ метра на замере закладывается доплата за высотность;
• проверка тяг. Подвесы, на которых висит кассета, и герметичность подмеса воздуха проверяются при каждом обслуживании: просевшая кассета даёт перекос поддона — и первое, что проявится, будет именно дренаж.

Об объекте

Кассетный блок 10,55 кВт — оборудование коммерческого сегмента: за таким выездом почти всегда стоит торговый зал, офис с открытым планом, зал ожидания или кафе. Режим эксплуатации у коммерческих систем жёстче, чем у бытовых: кондиционер работает в часы работы объекта, порой без выходных, и деградирует быстрее — фильтры за месяц в зале с потоком людей набирают столько же, сколько домашний за сезон. Для таких объектов мы рекомендуем договор обслуживания с фиксированным графиком ТО: это дешевле аварийных выездов и удерживает систему в паспортных режимах. Локация объекта уточняется — как только она подтверждена, дополню раздел данными района и условиями доступа.

Как проходила диагностика и обслуживание

Регламент выезда для кассетной системы:

1. Опрос заказчика. Уточнены симптомы (жалоба на «подтеки по краю панели после активной работы») и режим эксплуатации объекта.

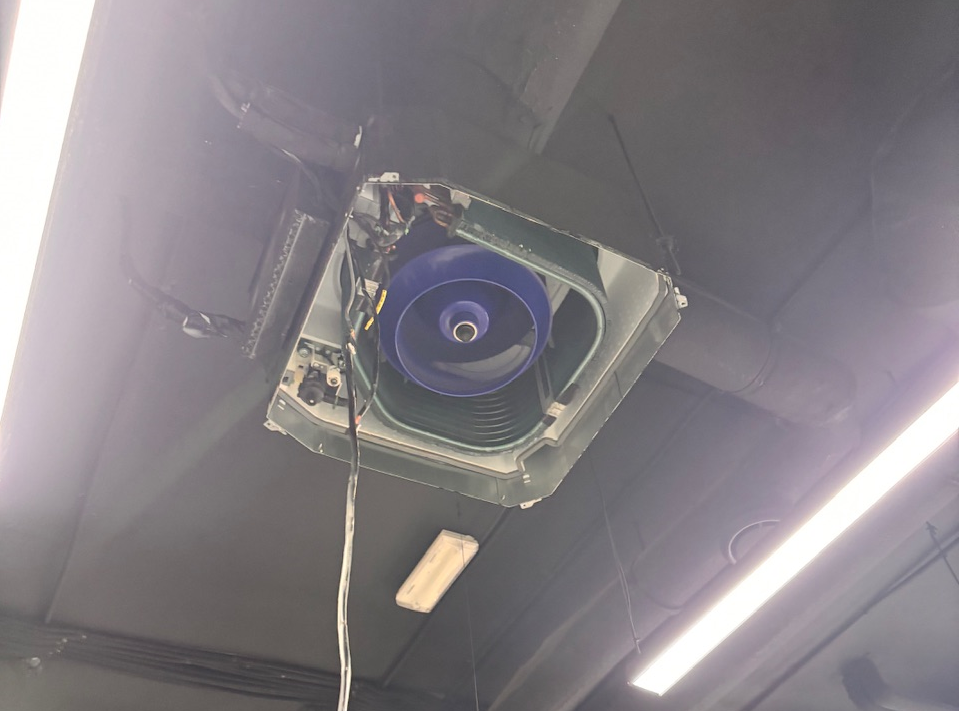

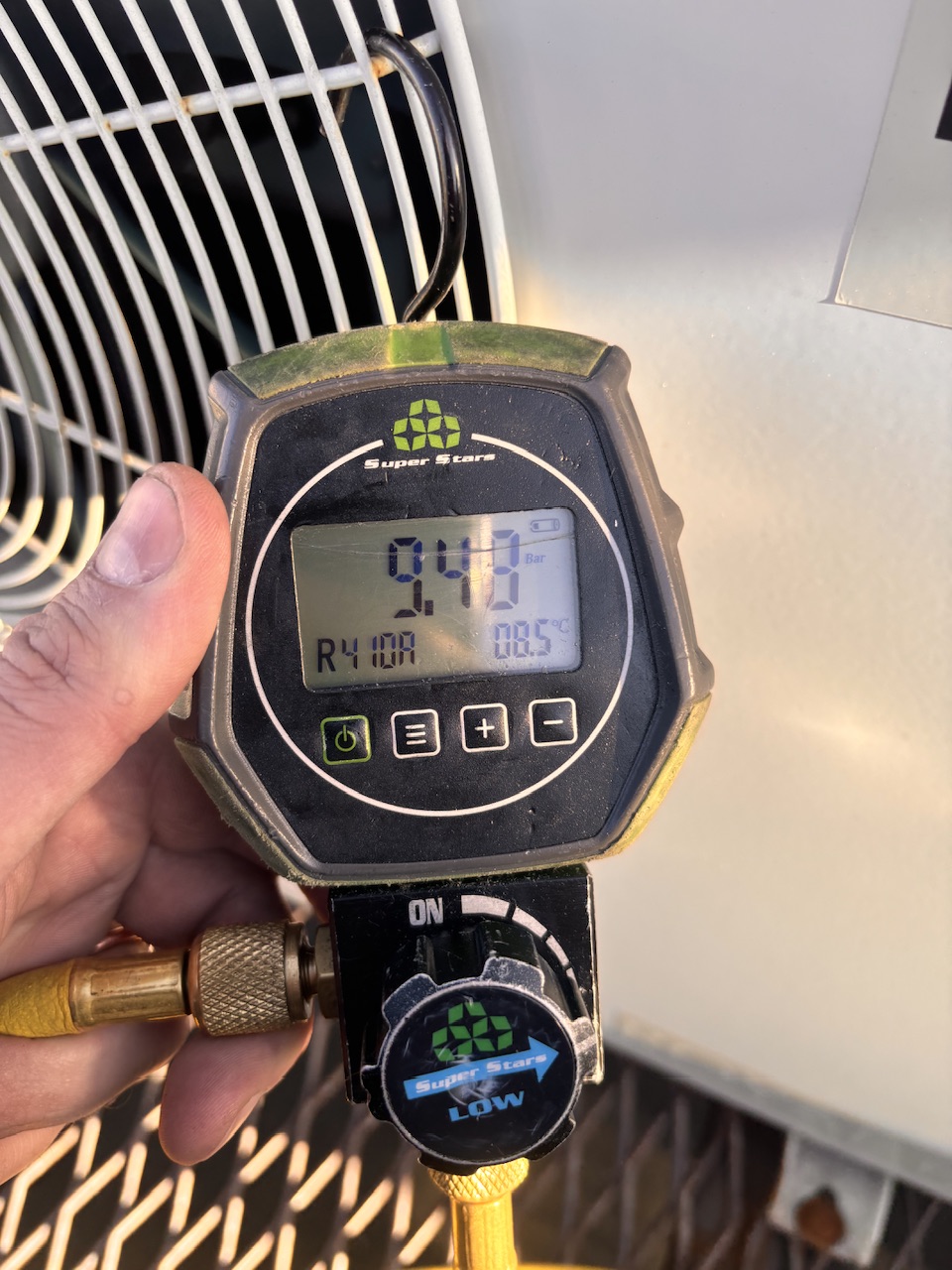

2. Диагностика. Снятие декоративной панели: осмотр испарителя, дренажного кармана и помпы. Манометрическая станция: давления в контуре сверены с таблицей R410A для текущей уличной температуры. Токи компрессора — токовыми клещами, напряжение по фазам — мультиметром (для трёхфазной линии перекос фаз — штатный пункт проверки). Клеммы наружного и внутреннего блока протянуты.
3. Обслуживание дренажного узла. Приёмный карман промыт, поплавок и ось помпы очищены от слизи и налёта, проверена работа поплавкового датчика: включение/отключение по уровню — штатно. Дренажная линия пролита водой, соединения проверены на герметичность. Найденная причина подтёков — частичный засор приёмного кармана при нормальной работе помпы: налёт сужал приёмное окно, и на пиковом осушении поддон не успевал.

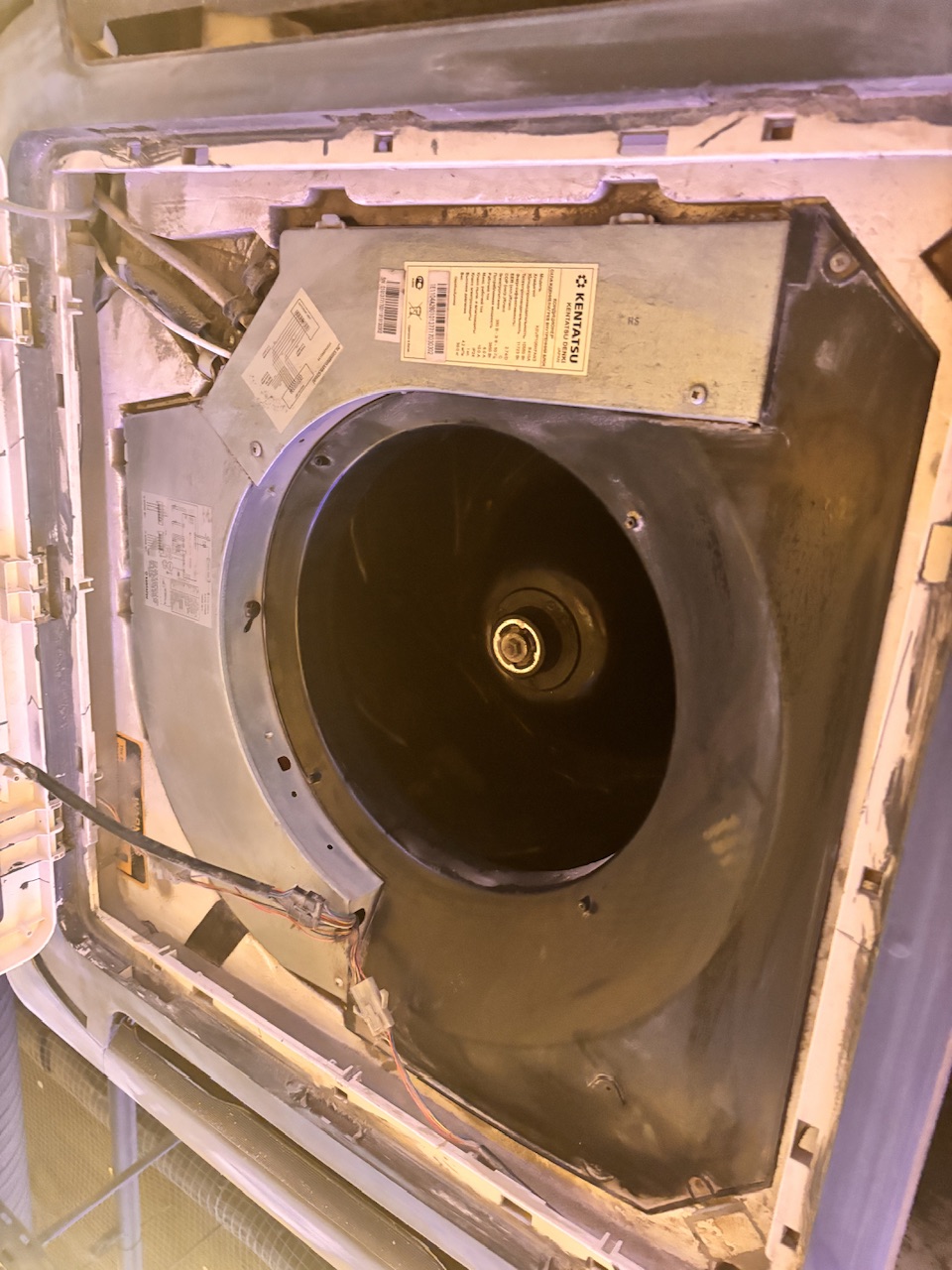

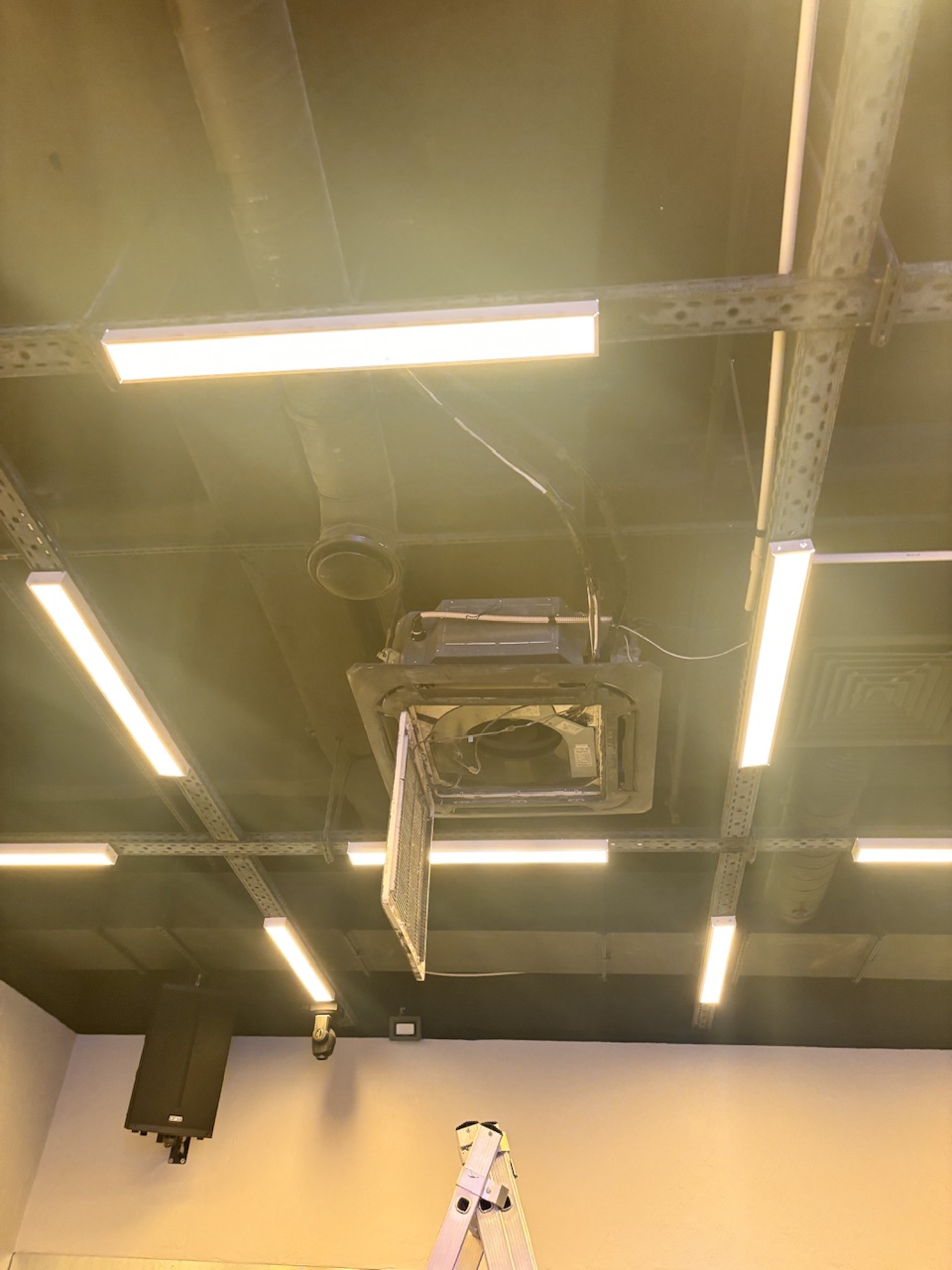

4. Мойка внутреннего блока. Испаритель и крыльчатка вентилятора промыты с дезинфекцией антибактериальным составом; сетчатый фильтр промыт и высушен; декоративная панель вымыта полностью, диффузоры протёрты.
5. Проверка тяг и потолка. Подвесы кассеты подтянуты, горизонтальность блока выставлена по уровню; зона межпотолочного пространства осмотрена на следы прошлых протечек.

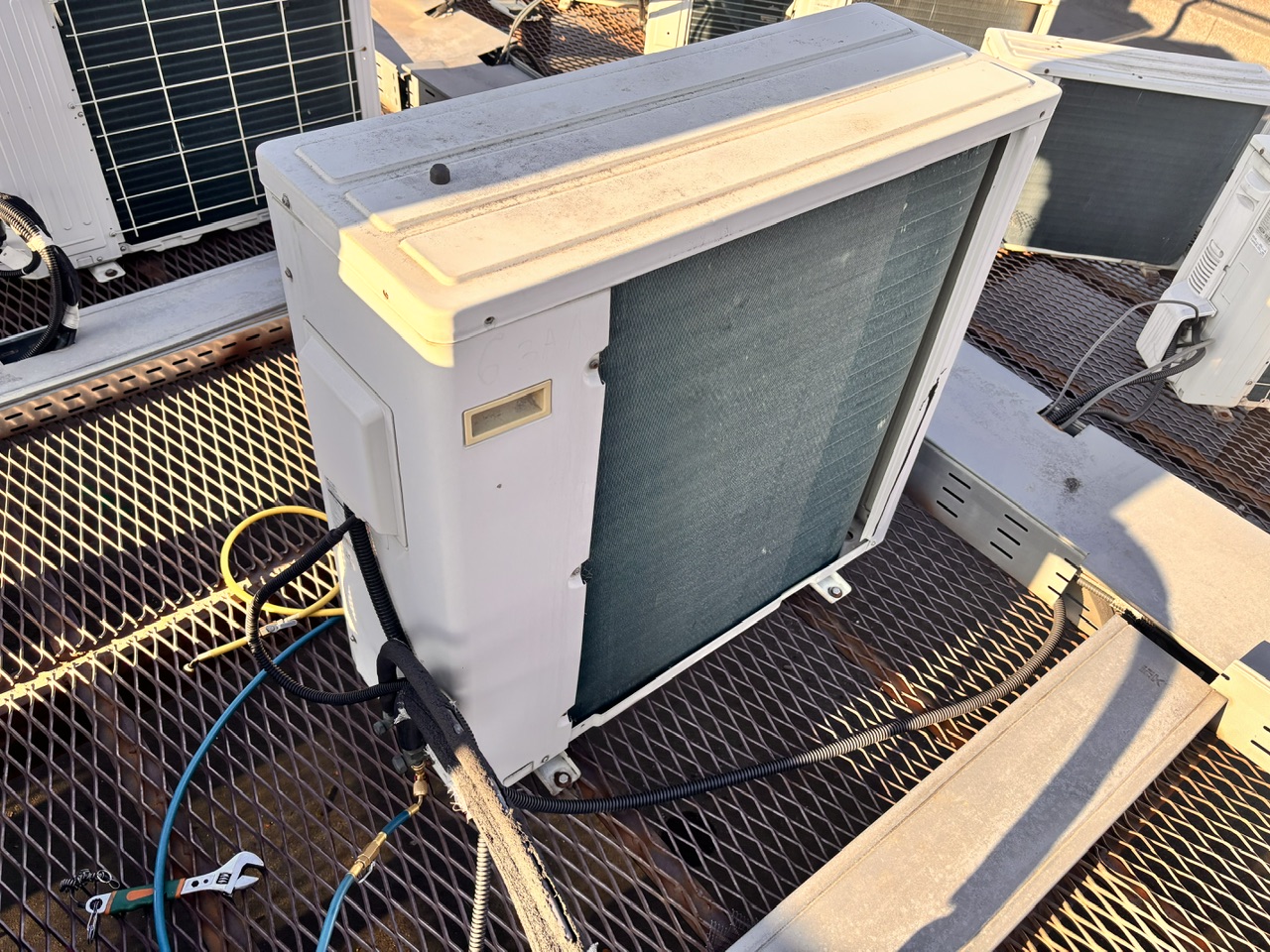

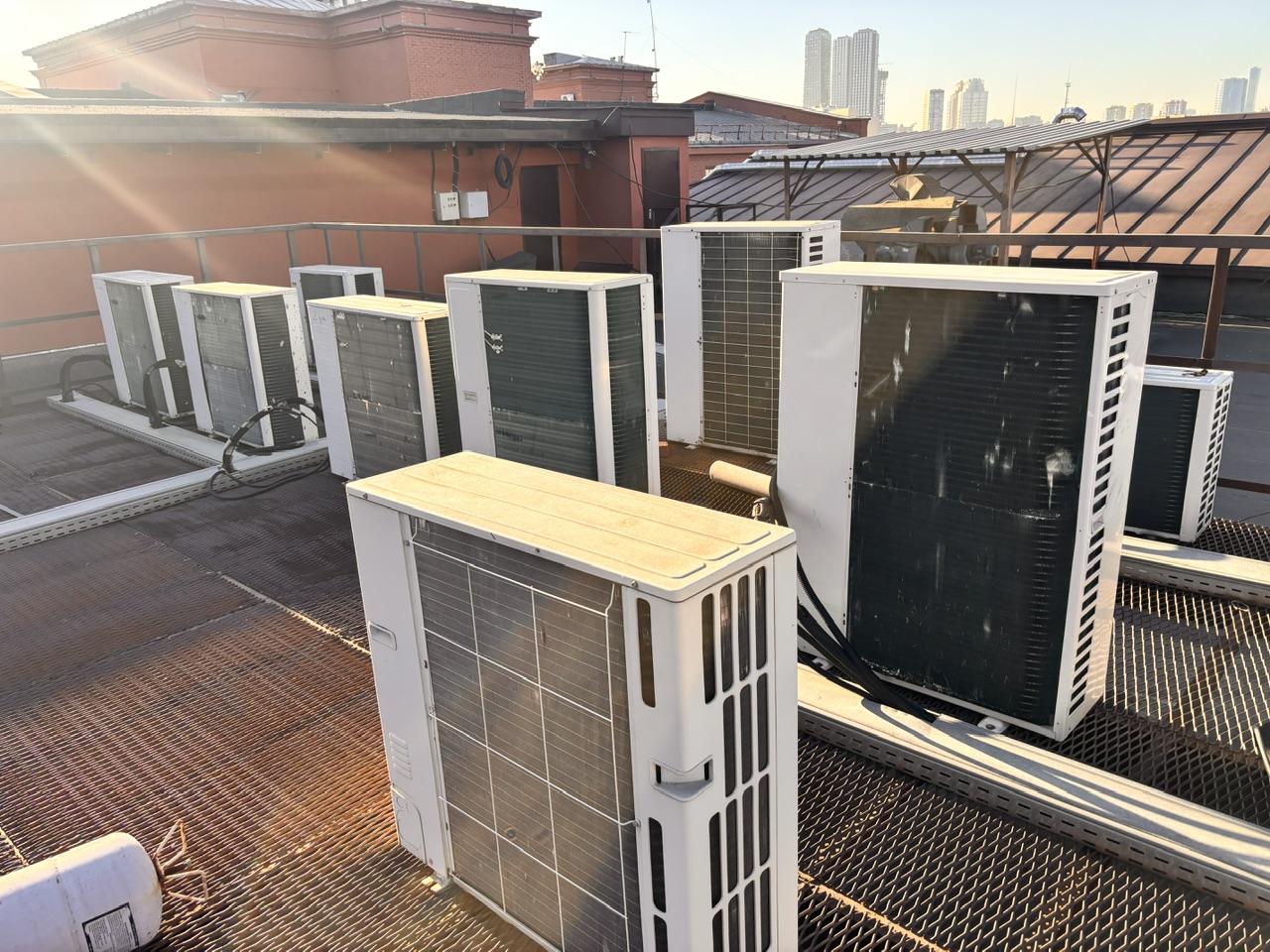

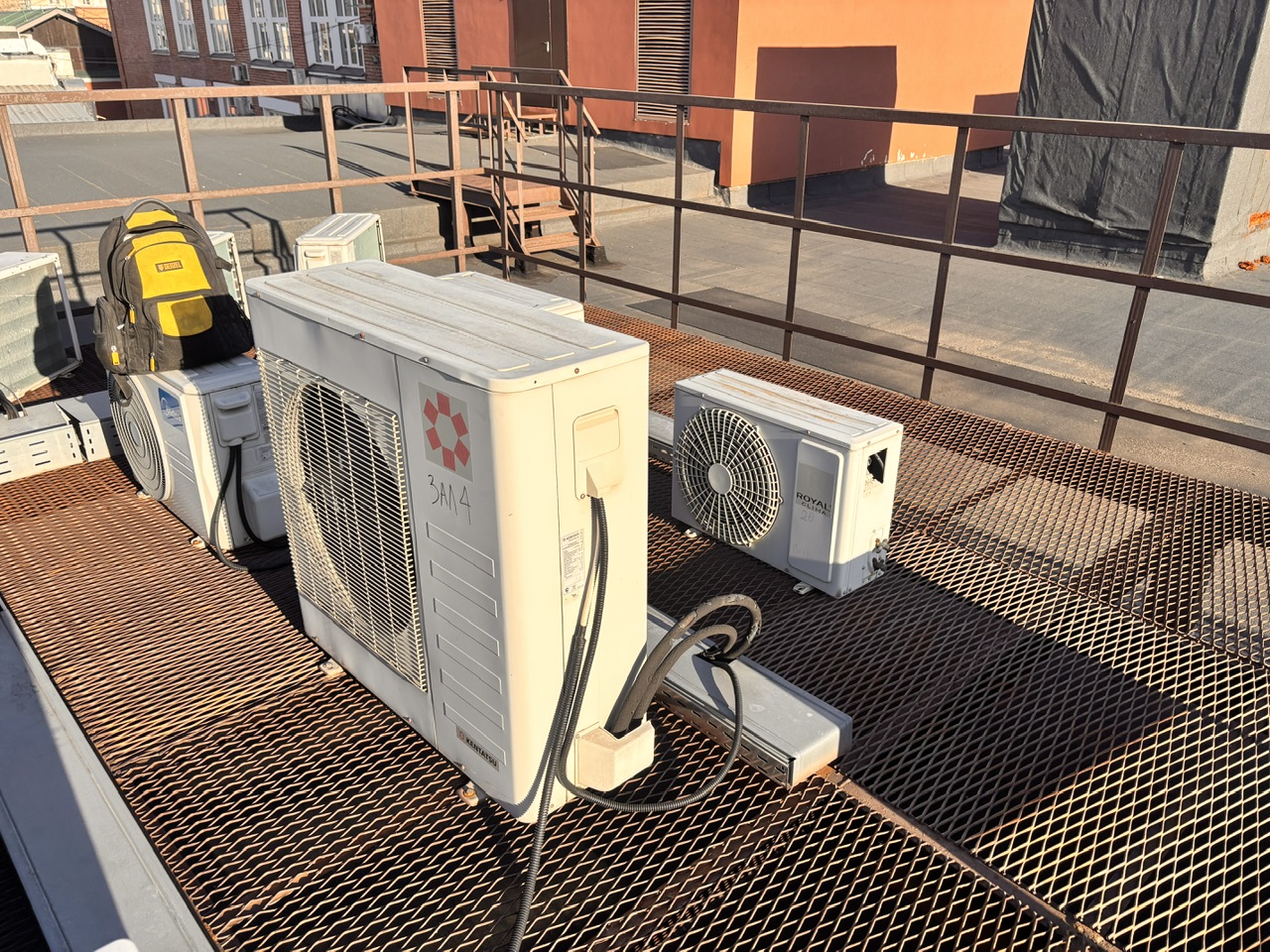

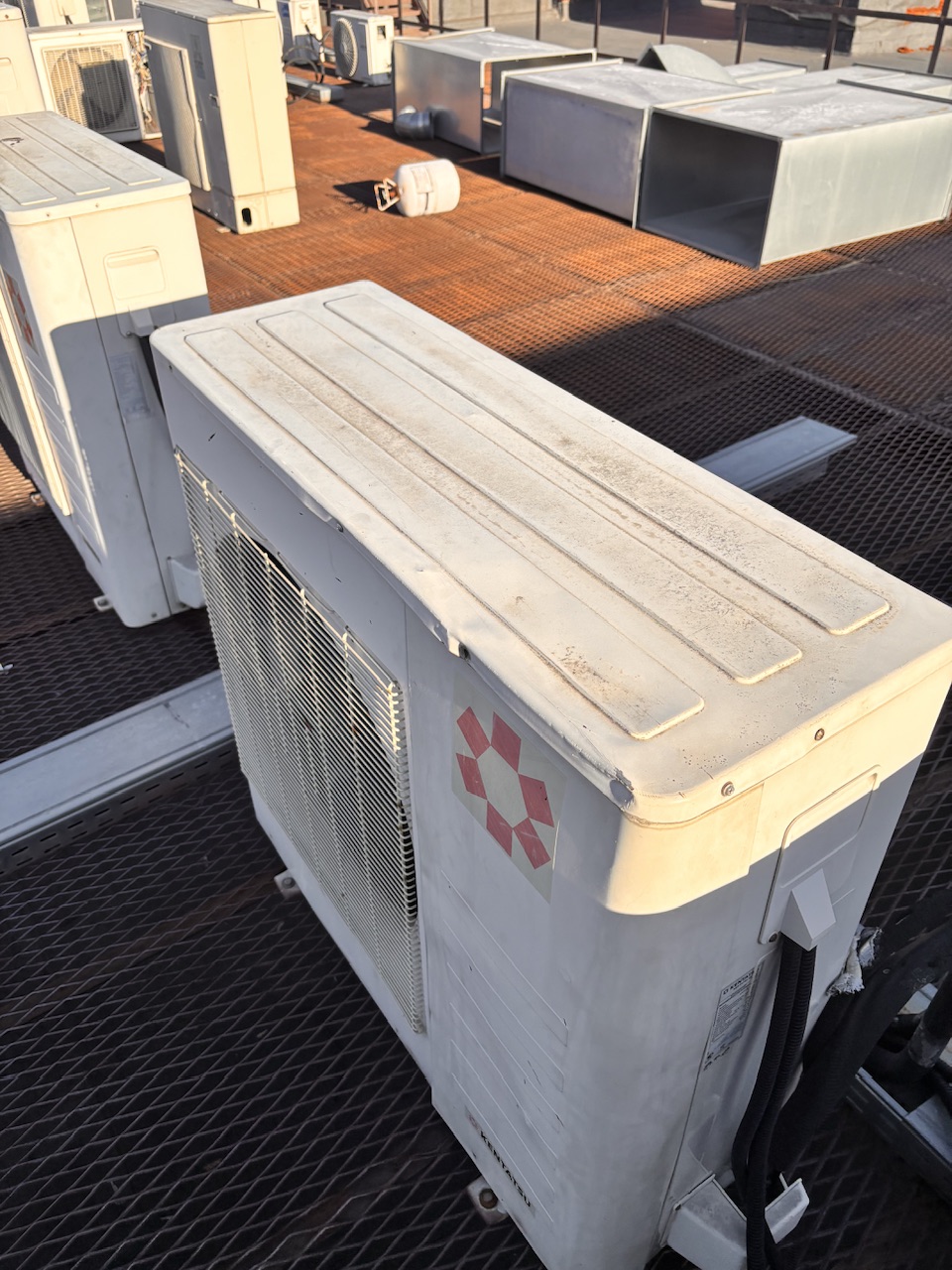

6. Мойка наружного блока. Конденсатор промыт от пыли, проверены кронштейны и виброопоры, состояние электрики.
7. Тестовый запуск. Во всех режимах (охлаждение, обогрев, осушение, вентиляция) с контролем давлений, токов и температурного перепада на испарителе; дренаж пролит под нагрузкой — откачка штатная, подтёков нет.

Полный цикл по кассетной системе занял около 3–3,5 часов — плюс время на согласование с режимом работы объекта: в действующих помещениях мы работаем в паузы трафика или до открытия, чтобы не мешать бизнесу.

Дренажный насос: почему кассета «плачет» чаще, чем настенный блок

Классическая жалоба владельцев кассет — подтёки по краю декоративной панели. Причины почти всегда в цепочке «карман → поплавок → помпа → линия»:

• засорение кармана — пыль, липкий налёт и строительная взвесь сужают приёмное окно: помпа исправна, но не успевает за потоком конденсата;
• «залипание» поплавка — отложения на оси и корпусе: датчик не поднимается и не включает помпу;
• смещение кассеты по уровню — просевший подвес наклоняет поддон, и конденсат уходит в низший угол, мимо приёмника;
• потеря герметичности дренажной линии — стыки и хомуты со временем слабеют.

Хорошая новость для Kentatsu: у серии подъём помпы до 750 мм и доступ к дренажному узлу без демонтажа блока — чистка и проверка занимают до часа. Плохая новость для «запущенных» систем: если подтёки повторяются сезон за сезоном, межпотолочное пространство уже удерживает влагу — и на первом же ТО мы проверяем не только дренаж, но и состояние самой плиты и каркаса.

Стоимость услуг

Пример по этому объекту: комплексное ТО кассетной системы (от 7 000 ₽) + выезд (2 000 ₽) — около 9 000 ₽ за цикл «диагностика → дренаж → мойка блоков → запуск». Утечки не выявлено, дозаправка не потребовалась. Для сравнения: реактивный вызов «после протечки на технику под потолком» стоит несопоставимо дороже — и по деньгам, и по репутации у посетителей. Точную смету мастер называет до начала работ; тарифы по кассетам — рабочие оценки, сверю с вашим прайсом при следующем прогоне.

Признаки, что кассете пора на сервис

• подтёки или пятна на декоративной панели и потолке под блоком;
• капание из одного из четырёх углов панели;
• ослабла холодопроизводительность при штатной работе;
• шум или «бульканье» из зоны блока — вода в дренаже с нарушенным уклоном;
• запах затхлости из воздухораспределителей;
• система обслуживается реже раза в год.

До приезда мастера можно снять панель и промыть сетчатый фильтр — это безопасно и снимает часть нагрузки с испарителя. Сам дренажный узел и контур — работа мастера.
