Обслуживание и заправка мульти-сплит системы Toshiba RAS-3M26GAV-E1

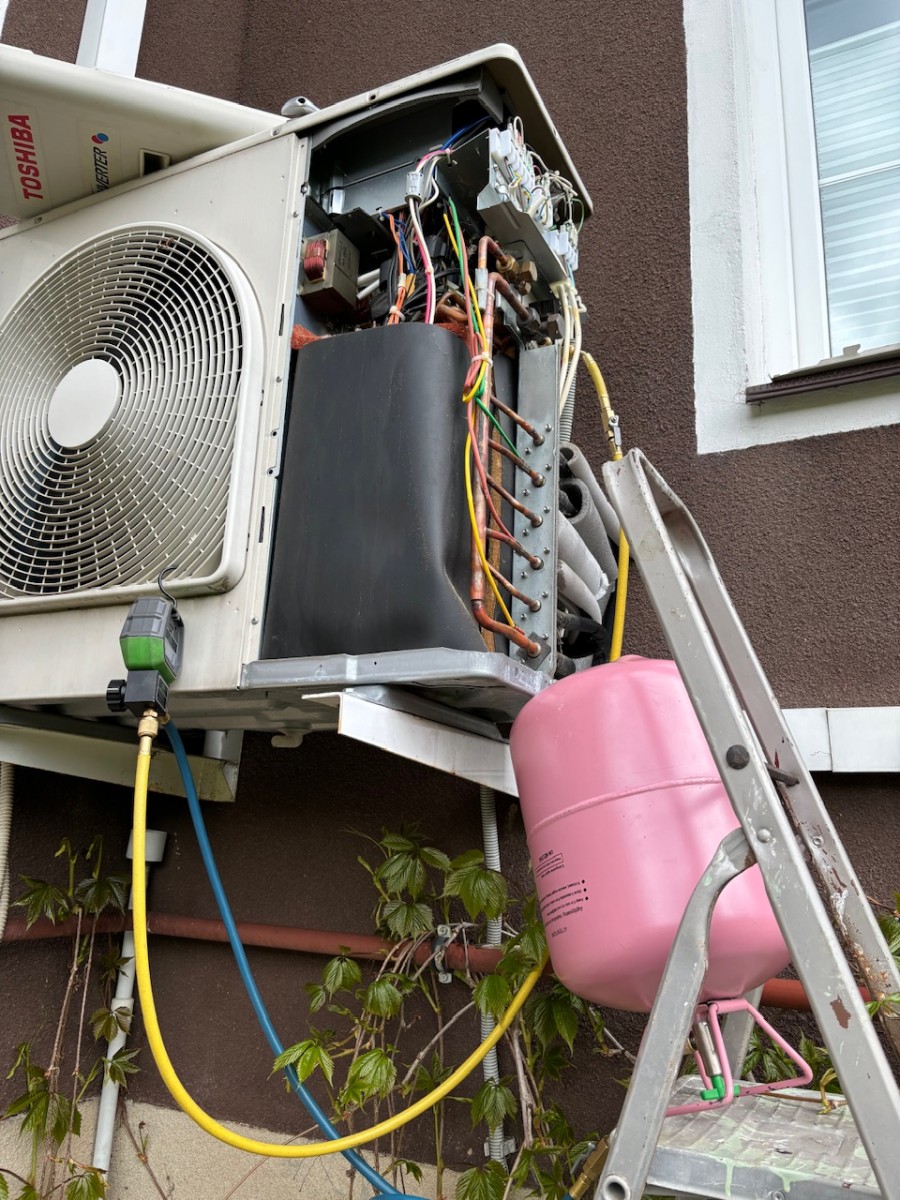

Мульти-сплит система — выбор тех, кому нужно охладить несколько комнат, но не хочется вешать на фасад три-четыре отдельных наружных блока. Одна из самых популярных платформ для такой задачи — наружный блок Toshiba RAS-3M26GAV-E1: японский бренд, инверторное управление и возможность подключить до трёх внутренних блоков. Но у мульти-сплитов есть и обратная сторона: всё работает через один наружный блок, и его состояние определяет здоровье всей системы сразу. В этом проекте специалисты компании «МонтажМастер» выполнили обслуживание и заправку мульти-сплит системы Toshiba RAS-3M26GAV-E1. Рассказываем, как устроена такая система, что входит в её обслуживание и почему заправка мульти-сплита — не «дозаправка сплит-системы в большем объёме».
.jpeg)

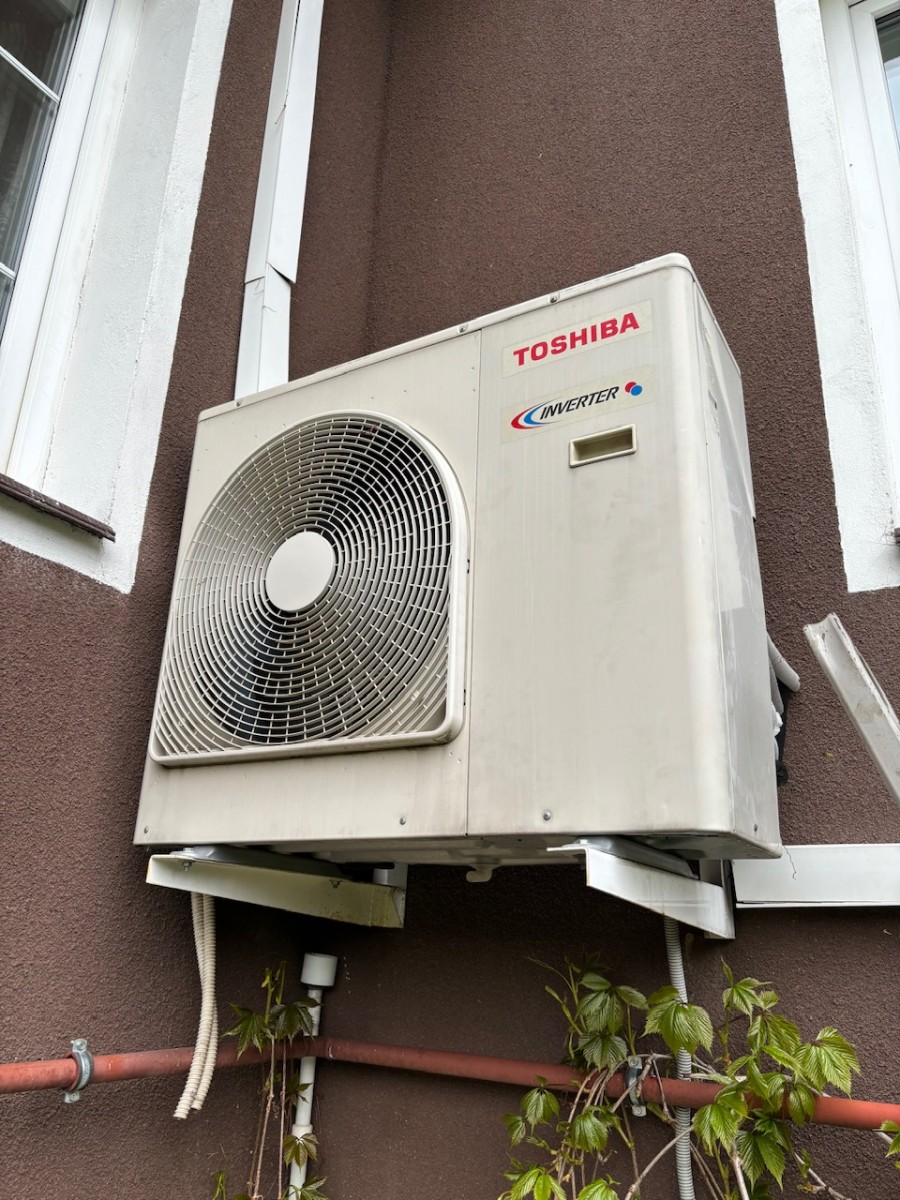

О наружном блоке Toshiba RAS-3M26GAV-E1
RAS-3M26GAV-E1 — наружный блок мульти-сплит системы: мощность охлаждения 7,5 кВт, обогрева — 9,0 кВт, обслуживание помещений суммарно до 75–79 м². Инверторное управление компрессором даёт плавную регулировку мощности, экономию 30–40% электроэнергии против классических моделей и стабильную работу без «пила» по оборотам. Питание — 220 В, класс энергоэффективности A. Габариты 900×795×320 мм, вес 64 кг — блок компактный и помещается даже на небольшом балконе.

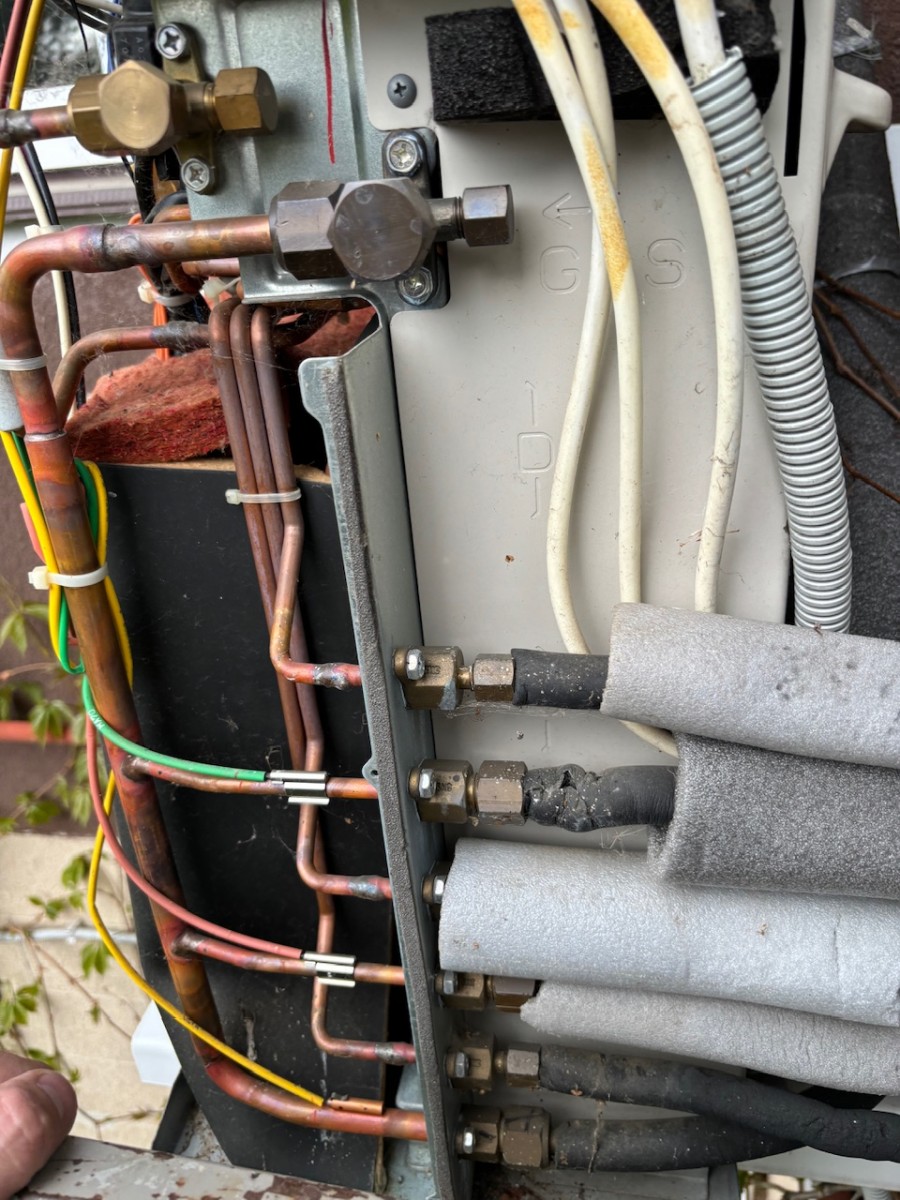

Хладагент — R410A. К блоку подключается от двух до трёх внутренних блоков, в том числе разных типов и мощностей — это фирменная гибкость мульти-сплитов Toshiba. Максимальная суммарная длина труб — 25 м, перепад высот между блоками — до 10 м. Режимы: охлаждение при +10…+43 °C за окном, обогрев до −10…−15 °C в зависимости от версии внутренних блоков. Обратите внимание: это не новая версия RAS-3M26G3AVG-E, где уже стоит R32 и работа до −20 °C — ваша модель классическое поколение на R410A, и это определяет технологию заправки.
.jpeg)
Специфика мульти-сплита: что меняется при обслуживании
Мульти-сплит — не «три сплит-системы с общим наружным блоком». Устройство принципиально иное, и это диктует особый регламент:
- один компрессор на все внутренние блоки. Любая проблема в контуре — утечка, влага, грязь — отражается на всех комнатах сразу. Нет «спальня сломалась отдельно»: система одна.
- минимум два внутренних блока. По регламенту производителя этот наружный блок не работает с одним подключённым блоком — контур рассчитан на два и более. Типовая ошибка после переезда или ремонта: два блока демонтировали, один оставили — система уходит в ошибки. Это нужно проверять при диагностике.
- разные длины трасс и мощности. У каждого внутреннего блока своя трасса, и балансировка хладагента по веткам различается. Дозаправка «в общий контур» без расчёта по каждой трассе — путь к перекосу.
- общая дренажная система не всегда. У каждого внутреннего блока свой дренаж — и каждый надо проверять отдельно: засор в спальне не виден из гостиной.
- три пульта — три источника ошибок. Симптомы с разных комнат надо опрашивать по каждому блоку: самодиагностика выдаёт ошибки и с внутренних блоков, и с наружного.
Поэтому обслуживание мульти-сплита занимает больше времени, чем обычной сплит-системы той же мощности, — и ценится соответствующе.
.jpeg)
.jpeg)
Что входит в обслуживание
Регламент за один выезд:

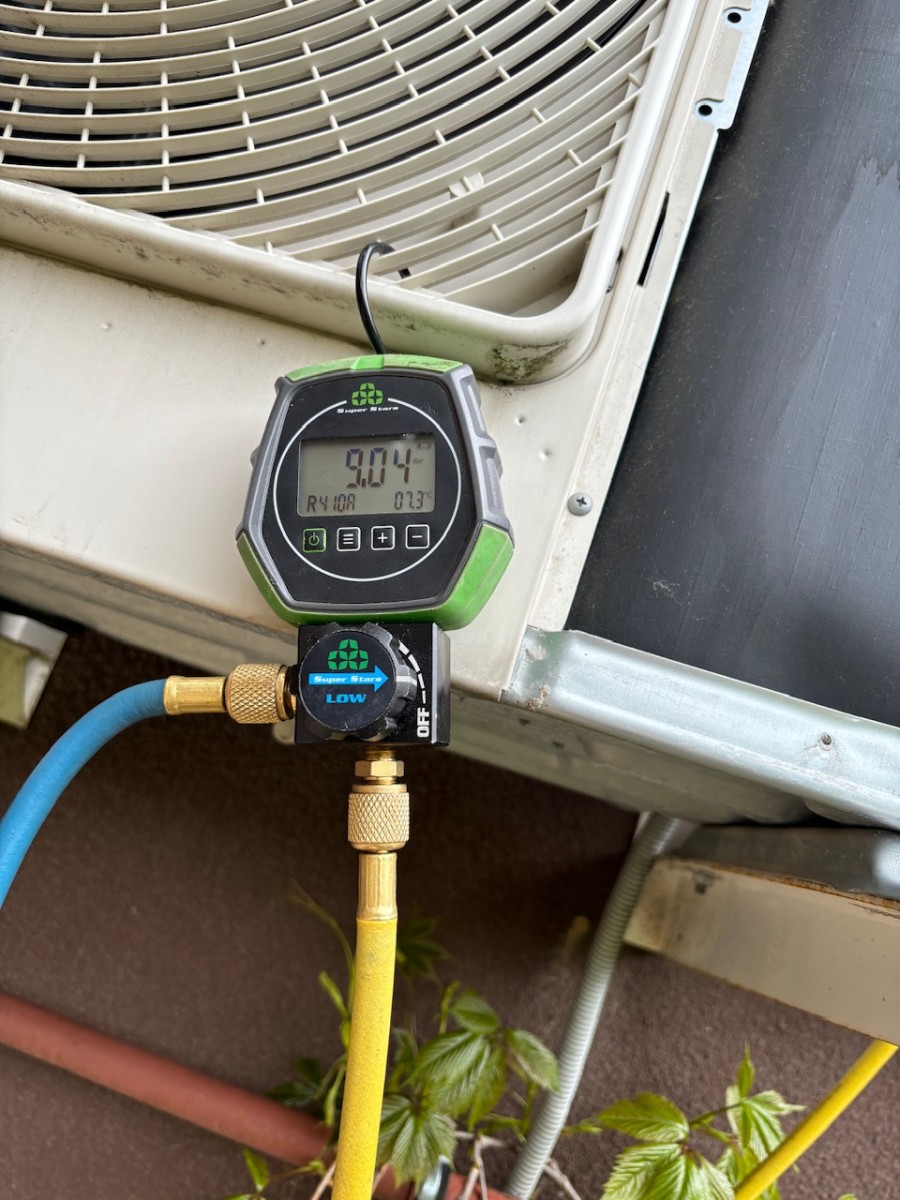

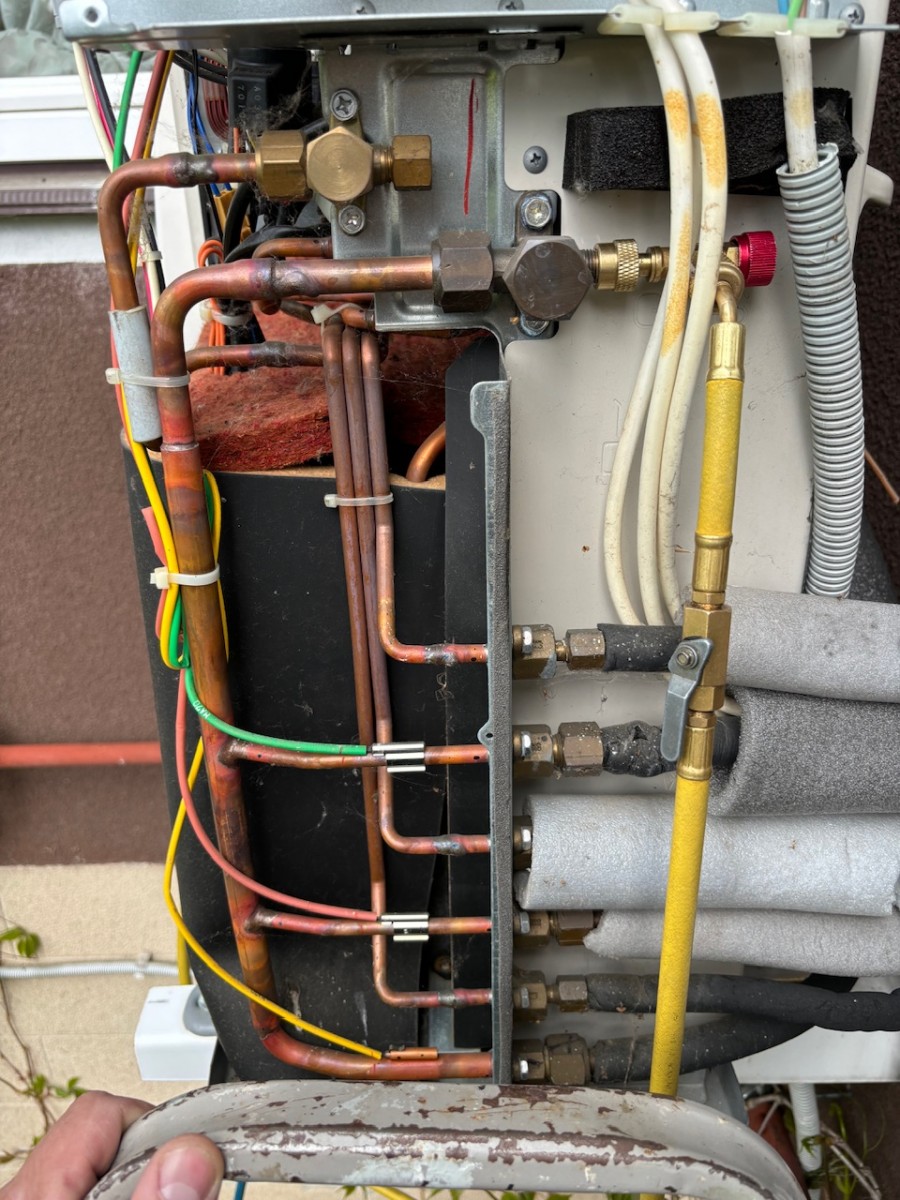

- Диагностика. Замер давлений в контуре манометрической станцией (для R410A норма давления низкого давления — 6–11 бар), тока компрессора токоизмерительными клещами, температурного перепада на каждом испарителе (норма 8–12 °C). Опрос ошибок по всем внутренним блокам и наружному. Осмотр вальцовок и магистралей на следы масла — главный внешний признак утечки.
- Проверка конфигурации. Подтверждение корректной схемы: количество и мощности подключённых внутренних блоков, длины трасс, соответствие фактической конфигурации паспортной. Блоки, подключённые «не по проекту» (например, один блок вместо двух-трёх), — источник защит и ошибок.
- Мойка внутренних блоков. Разборка каждого блока: промывка испарителя, крыльчатки вентилятора и дренажного поддона, дезинфекция от бактерий и плесени. По каждому блоку — отдельно, в своей комнате.
- Мойка наружного блока. Конденсатор чистится от пыли и пуха мойкой высокого давления — струя по ламелям под углом 15–20°. Блок весит 64 кг и стоит на кронштейнах — заодно проверяется их состояние и крепления.
- Чистка дренажа каждого внутреннего блока — профилактика «капающих» блоков и протечек на стену.

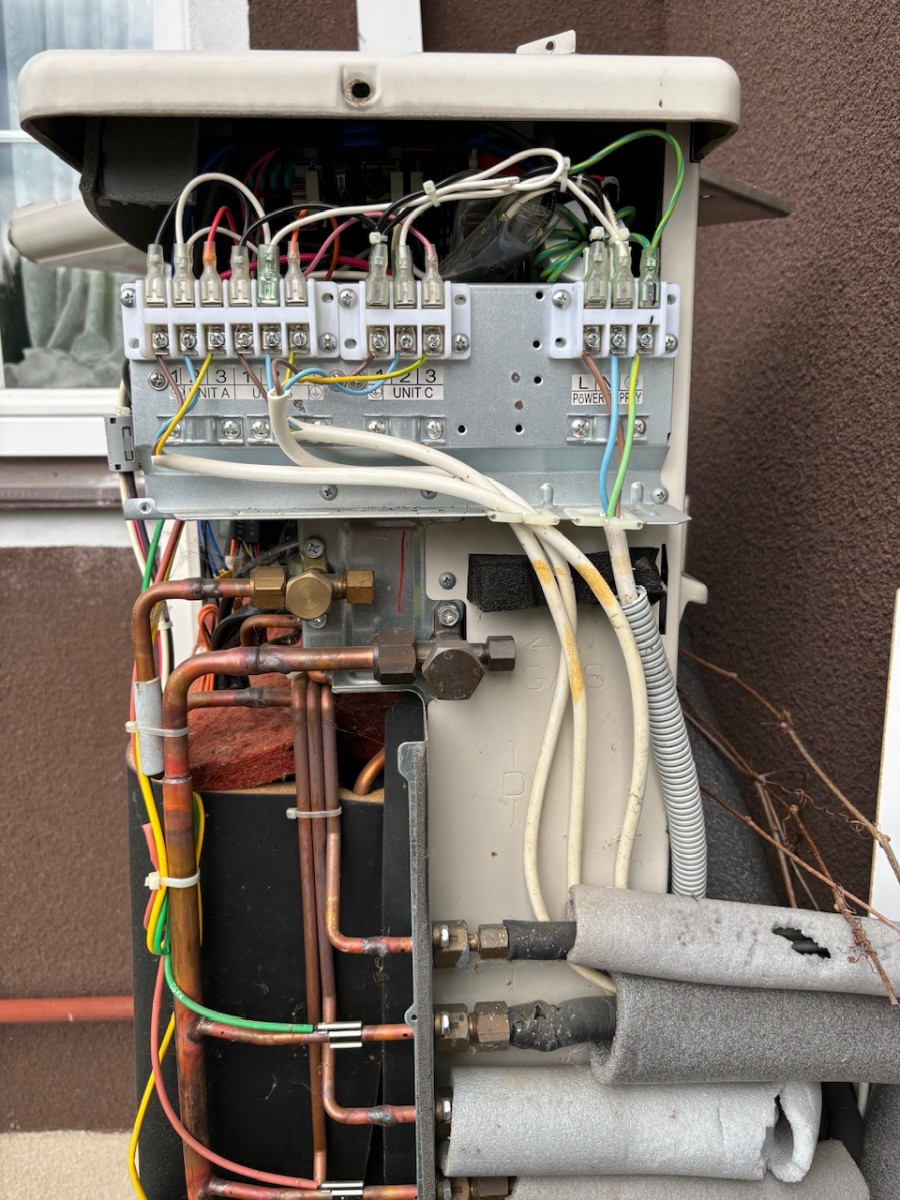

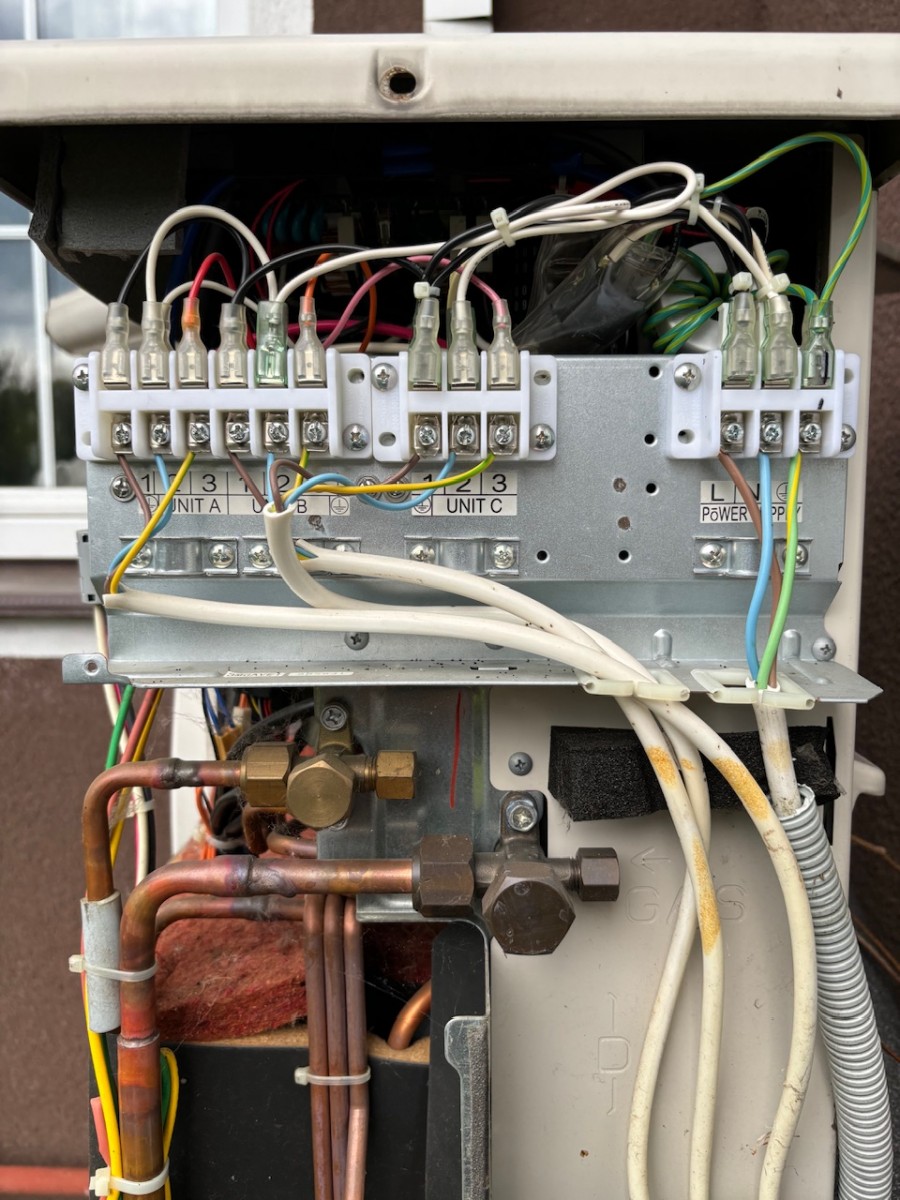

- Проверка электрики. Затяжка клемм, состояние межблочного кабеля по всем трассам, тест датчиков и платы наружного блока.
- Тестовый запуск всех внутренних блоков во всех режимах — с контролем выхода каждого на паспортные температуры.
.jpeg)
Заправка R410A: норма 2,4 кг и правила производителя

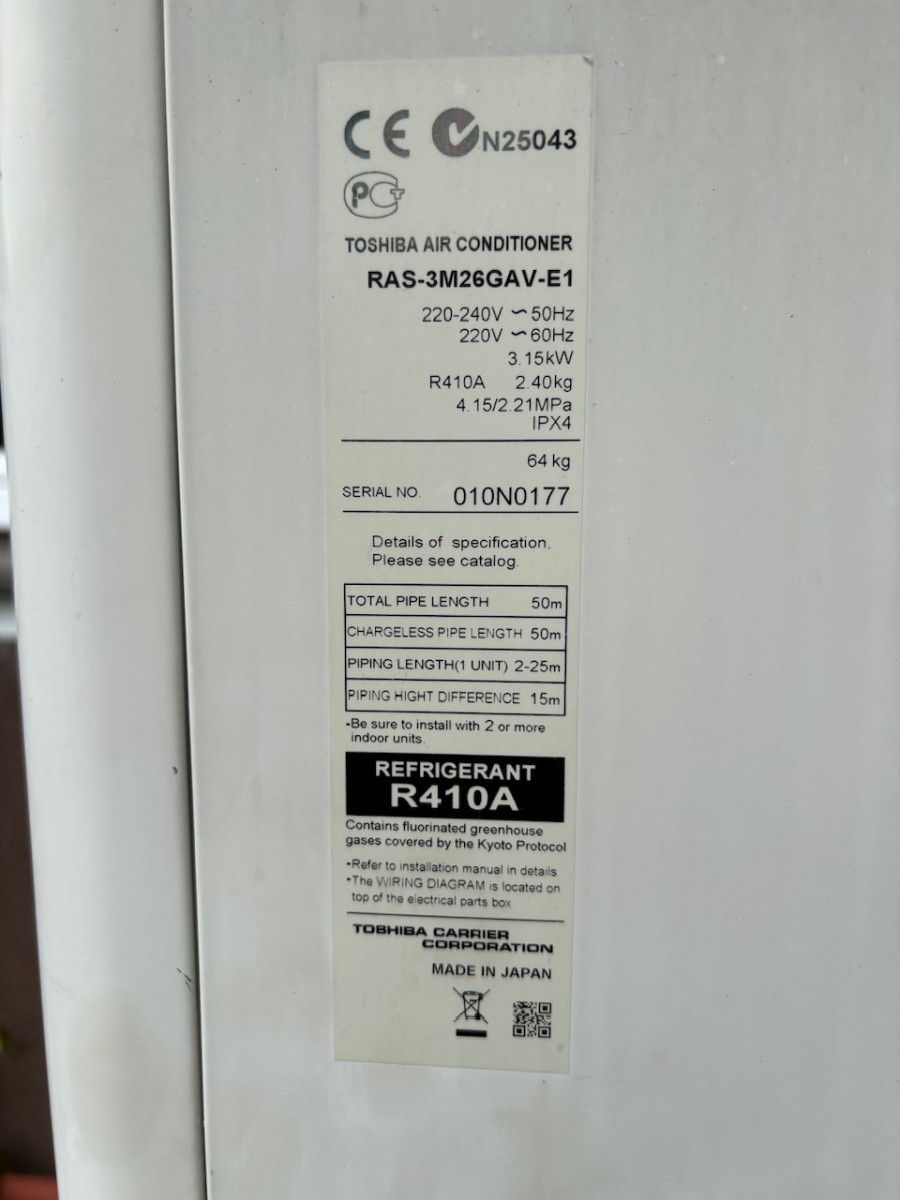

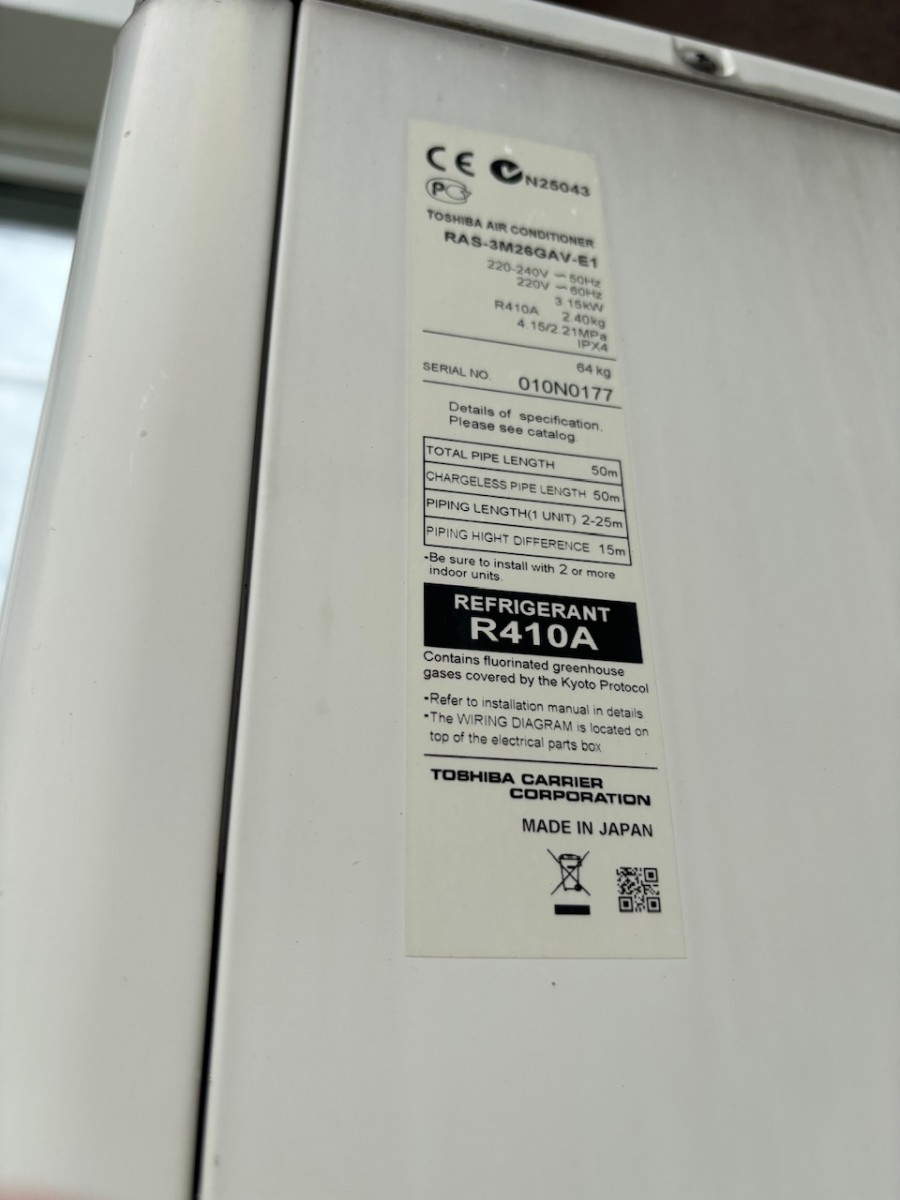

Норма заправки наружного блока RAS-3M26GAV-E1 — 2,4 кг R410A (уточняется по шильдику конкретного блока). Три правила, которые здесь работают жёстко:
- заводская заправка рассчитана на суммарную трассу до 40 м — по сервисной документации Toshiba дополнительная дозаправка не требуется; при суммарной длине свыше 41 м добавляется 20 г на каждый метр сверх. Это заметно щедрее, чем у обычных сплит-систем (там порог — 5 м): заводской запас покрывает реальные конфигурации мульти-сплитов.

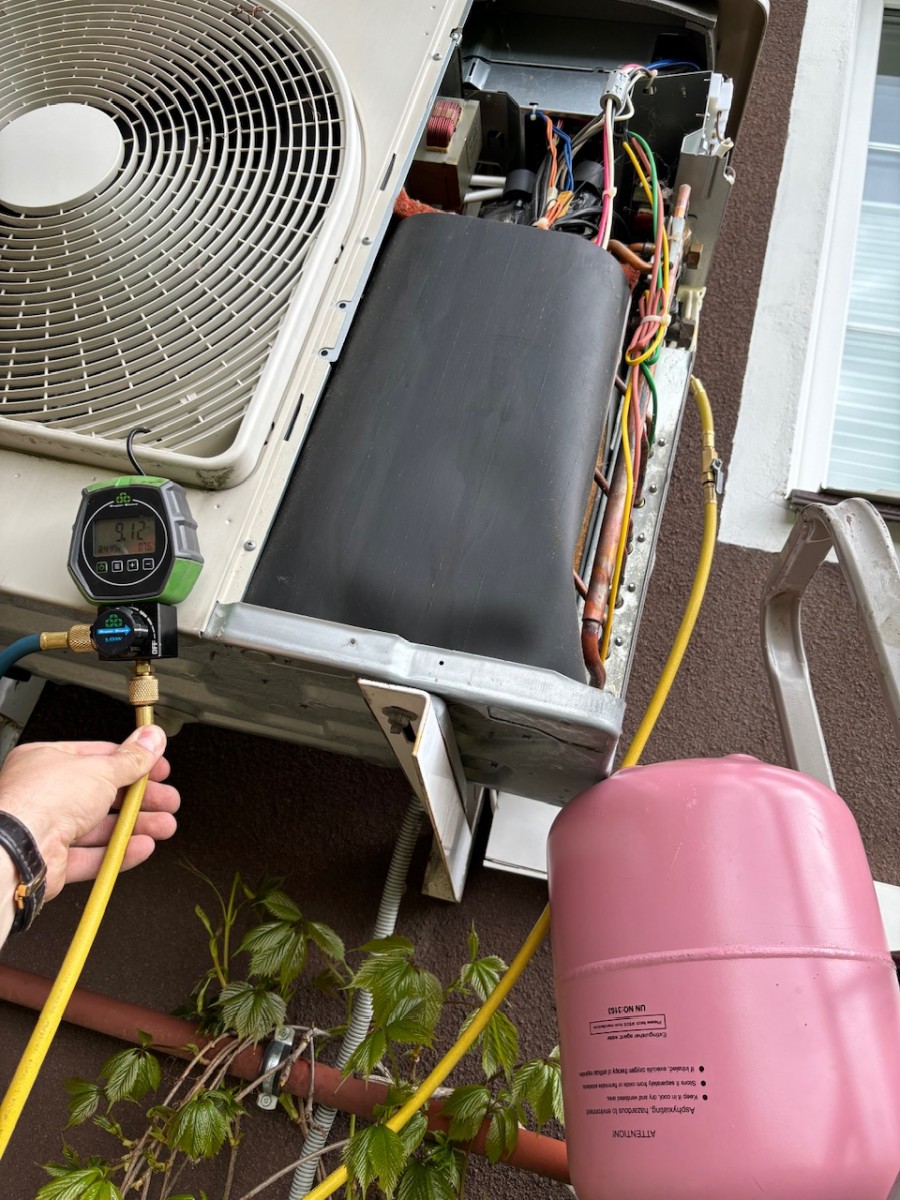

- подача только в жидкой фазе. R410A — двухкомпонентная зеотропная смесь (50% R32 + 50% R125); заправка газовой фазой меняет пропорцию компонентов и характеристики системы. Баллон устанавливается клапаном вниз (или используется баллон с сифонной трубкой) и ставится на электронные весы с точностью ±5 г.
- дозаправка при утечке запрещена производителем. В сервисном мануале Toshiba прямо указано: при утечке нельзя «добавлять сверху» — состав смеси в контуре меняется, рабочее давление растёт до аномальных значений, вплоть до риска повреждения контура. Правильный путь при потере хладагента: найти и устранить утечку, эвакуировать остатки, вакуумировать и заправить полностью по норме.
Почему полная заправка важна именно здесь: объём контура мульти-сплита с трём трассами большой, и «вилка» между недозаправкой и перезаправкой в пересчёте на граммы — критичная. Недозаправка перегревает компрессор, который обслуживает сразу три комнаты; перезаправка поднимает давление и грозит гидроударом. Заправка «по давлению без весов» для этой системы — недопустимый риск.
Если диагностика показала значимую потерю хладагента (давление ниже нормы, иней на кранах, масло на вальцовках), работаем по полному циклу: поиск утечки течеискателем → устранение (перевальцовка, пайка) → опрессовка азотом → вакуумирование до глубокого разрежения с выдержкой → заправка 2,4 кг по массе → контрольный запуск с замерами по каждому блоку.
Стоимость услуг
| Услуга | Цена |
|---|---|
| Выезд мастера в пределах МКАД | 2 000 ₽ |
| Диагностика мульти-сплит системы | от 3 500 ₽ |
| Обслуживание мульти-сплит (до 3 внутренних блоков) | от 8 000 ₽ |
| Обслуживание каждого дополнительного внутреннего блока | от 3 500 ₽ |
| Вакуумация системы до 10 кВт | 1 800 ₽ |
| Вакуумация системы до 14 кВт | 2 000 ₽ |
| Опрессовка и сушка азотом системы до 14 кВт | 3 000 ₽ |
| Перезарядка R410A до 800 г | 5 500 ₽ |
| Хладагент R410A свыше 800 г | 500 ₽ / 100 г |
| Поиск утечки электронным течеискателем | от 2 000 ₽ |
| Ремонт вальцовочного соединения (за 1 точку) | 1 000 ₽ |
| Пайка медной трубы (одна точка) | 600 ₽ |
Пример по этому объекту: обслуживание мульти-сплит с тремя внутренними блоками (от 8 000 ₽) + диагностика с полным циклом. Если контур вскрывался и потребовалась полная перезаправка: вакуумация до 10 кВт (1 800 ₽) + заправка 2,4 кг R410A по массе — около 13 500 ₽ за хладагент (5 500 ₽ за первые 800 г + 1 600 г по 500 ₽ за 100 г) + работа по заправке. При заказе заправки по итогам диагностики выезд засчитывается в стоимость работ. Точную смету мастер называет после осмотра, до начала работ.

.jpeg)

Признаки, что мульти-сплиту Toshiba пора на сервис
- один или несколько внутренних блоков слабее охлаждают, при этом другие работают нормально — классика перекоса хладагента по трассам;
- на кранах или трубках наружного блока иней, компрессор не выключается;
- ошибка на дисплее любого внутреннего блока или в самодиагностике;
- появился запах сырости из одного из блоков;
- после переезда или ремонта кто-то из внутренних блоков отключён — помните: системе нужно минимум два подключённых блока.
Что можно сделать до приезда: промыть фильтры всех внутренних блоков, записать коды ошибок с каждого дисплея и сообщить их мастеру — это ускорит диагностику. Чего делать нельзя: «подлить фреона по балончику» — для R410A и мульти-сплита это прямая дорога к перекачке контура и дорогостоящему ремонту компрессора.
