Монтаж дренажного насоса-распылителя WipCool P15J (со снятием стеклопакета) — Москва, ул. Корабельная, 3А

У дренажа кондиционера есть простое правило: вода течёт вниз с уклоном. Пока внутренний блок стоит выше точки слива — всё работает само. Но на практике бывает иначе: блок на стене, из которой самотёчный вывод невозможен, канализация далеко, а сверлить несущий фасад новостройки не разрешает управляющая компания. Именно для таких объектов существует особый класс дренажных устройств — насосы-распылители конденсата: они превращают конденсат в мельчайшую взвесь и выбрасывают её в атмосферу. В этом проекте специалисты компании «МонтажМастер» выполнили монтаж дренажного насоса-распылителя WipCool P15J по адресу: Москва, улица Корабельная, 3А — со снятием стеклопакета, редкой и деликатной операцией, о которой стоит рассказать подробно.

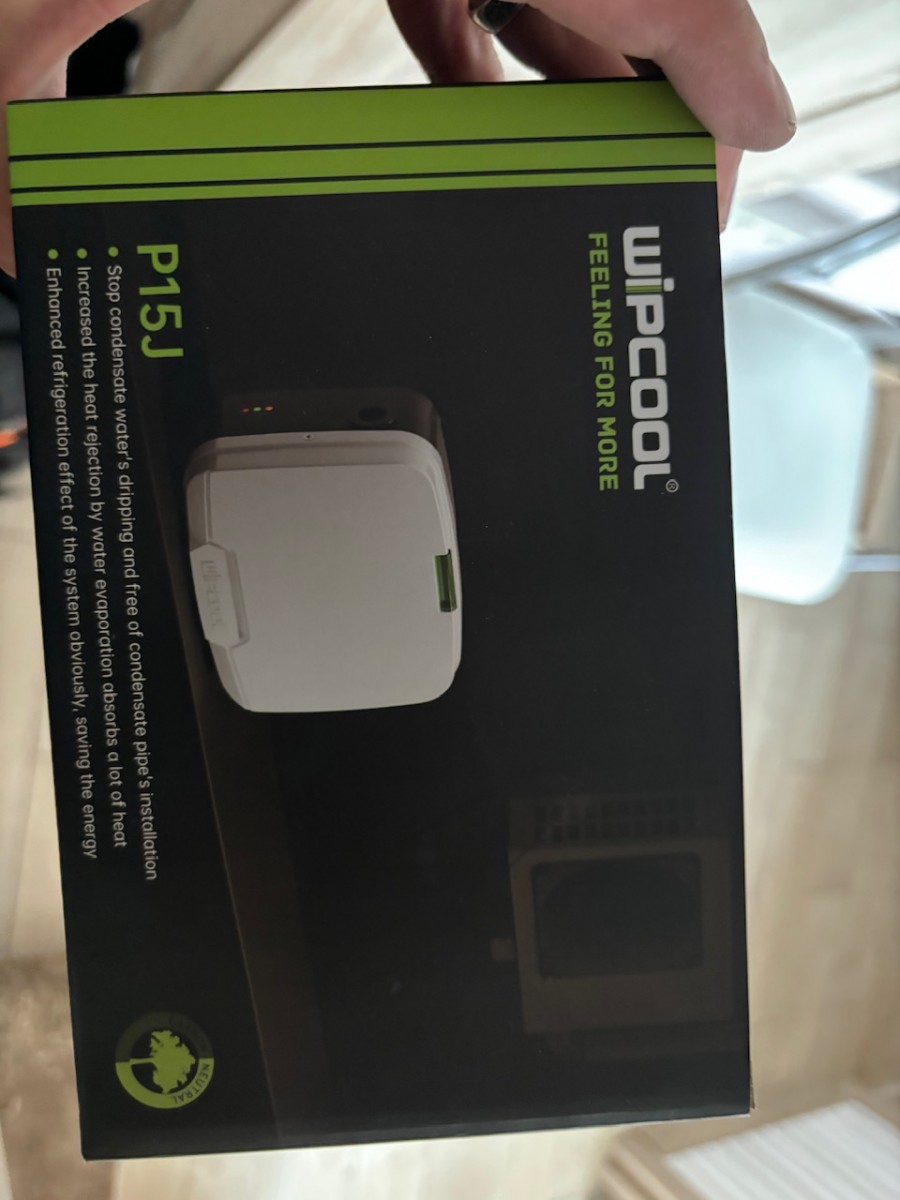

О помпе WipCool P15J: как работает распылитель конденсата

WipCool P15J — проточный насос-распылитель китайского производства для кондиционеров мощностью до 30 000 BTU (8 кВт). Принцип работы кардинально отличается от привычных дренажных помп:

  • накопительный резервуар объёмом 35–50 мл служит одновременно буфером и датчиком уровня: конденсат из дренажного шланга стекает в него самотёком;
  • диафрагменный насос по сигналу поплавкового датчика создаёт давление порядка 7 бар и прогоняет воду через распылительные форсунки — на выходе образуется мелкодисперсный туман, который уносится воздушным потоком и испаряется в атмосфере. Система состоит из минимального числа элементов: центральный блок (насос и диафрагма), трубка сбора воды, тонкая трубка отвода тумана и концевая форсунка — чем проще конструкция, тем меньше точек отказа;
  • двойной контроль — автоматический пуск по уровню резервуара и аварийная сигнализация: если вода не откачивается, система предупреждает о переполнении.

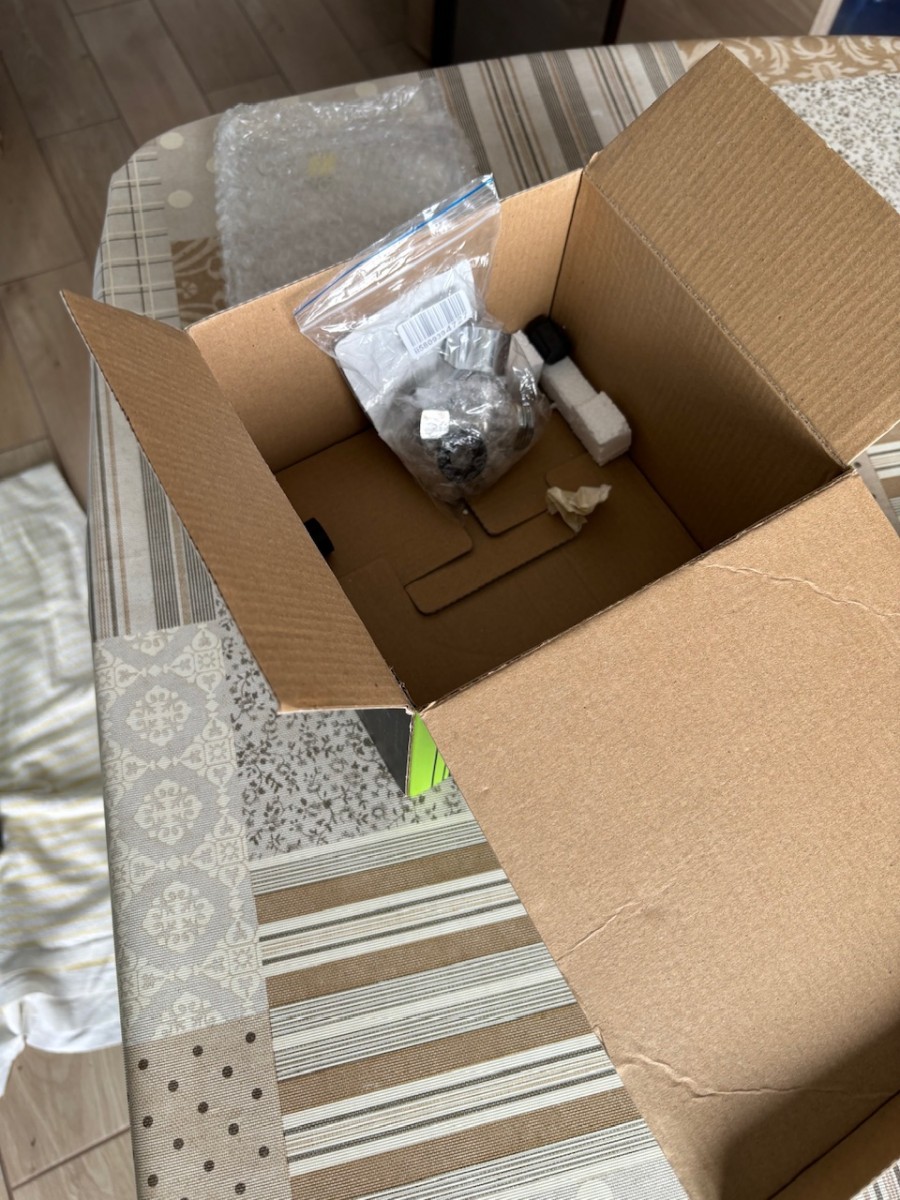

Ключевые характеристики: производительность — 15 л/ч на двух форсунках, потребляемая мощность — 35 Вт, питание — 230 В / 50–60 Гц (есть версии на 100–120 В), максимальная высота всасывания — 1,5–2 м, уровень звука — 55 дБ(А) на расстоянии 1 м, рабочая температура — 0…+50 °C, защита — IP20, габариты — 157×126×75 мм. В комплекте: металлический кронштейн, гофрированный шланг, сигнальный кабель, Y-образный тройник, две распылительные форсунки, заглушки, фильтр-сетка и стяжки.

Важное конструктивное ограничение: распылитель не предназначен для подъёма воды из дренажного поддона — он работает только с самотёчным потоком, поступающим в его резервуар. Это решение для случаев «некуда вывести», а не «некуда поднять»: если нужно качать конденсат на метры вверх, нужна классическая накопительная помпа с нагнетательной способностью.

Когда распылитель — правильное решение

Классическая помпа отводит воду в канализацию или на улицу самотёком под давлением; распылитель решает задачу иначе и уместен в трёх сценариях:

  • самотёк невозможен. Внутренний блок стоит так, что дренажный шланг не может уйти вниз с уклоном — мешает подоконник, шкаф или сама геометрия трассы;
  • слив в канализацию недоступен. Стояк далеко, врезка согласуется сложно, а тянуть дренаж через всю квартиру — значит портить ремонт;
  • фасад трогать нельзя. В новостройках с авторским фасадом УК часто ограничивает отверстия и штробы: тонкая распылительная трубка через оконный проём — компромисс, который фасад не нарушает.

У решения есть честные минусы, о которых мы предупреждаем заказчика заранее:

  • шум. 55 дБ(А) на метре — заметно; помпа работает импульсно, по мере наполнения резервуара, и в пиковые часы осушения циклы учащаются. Спальня с блоком у изголовья — не её сценарий;
  • следы на стекле и фасаде. Минерализация воды со временем оставляет лёгкий налёт на стеклопакете вблизи форсунки — периодическая мойка окна решает;
  • сезонность. На зиму систему глушат и отключают от питания: замёрзший конденсат в форсунке — риск для диафрагмы.

Об объекте: ЖК «Ривер Парк Коломенское», Корабельная, 3А

Улица Корабельная, 3А — корпус ЖК «Ривер Парк Коломенское»: монолитный дом на 18 этажей, 7 подъездов, 414 квартир, район Нагатинский Затон (ЮАО). Данные о годе ввода в базах расходятся (2021–2024 по разным источникам) — по факту это свежая новостройка с современным фасадом и ограничениями на его изменение. Транспорт — метро «Коломенская» в 21–30 минутах пешком; локация на берегу Москвы-реки, рядом музей-заповедник «Коломенское» — и это делает фактор фасада ещё строже: дома у воды и парковой зоны держат внешний вид под особым присмотром. Управляющая организация — ООО «РПМ».

Для дренажа здесь сложился классический «треугольник ограничений»: фасад — не трогать, канализация — далеко, самотёк — невозможен по геометрии трассы. Решение — распылитель P15J с выводом форсунки через оконный проём.

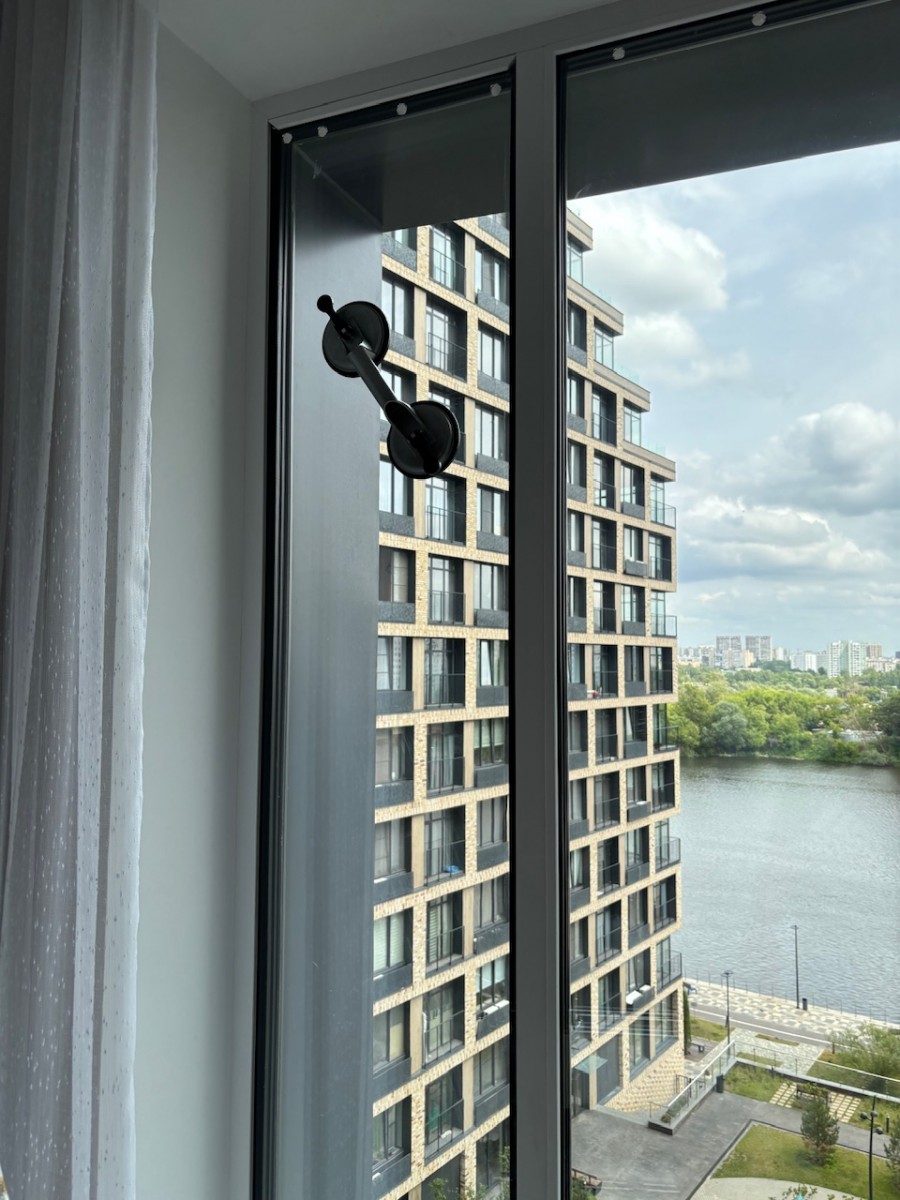

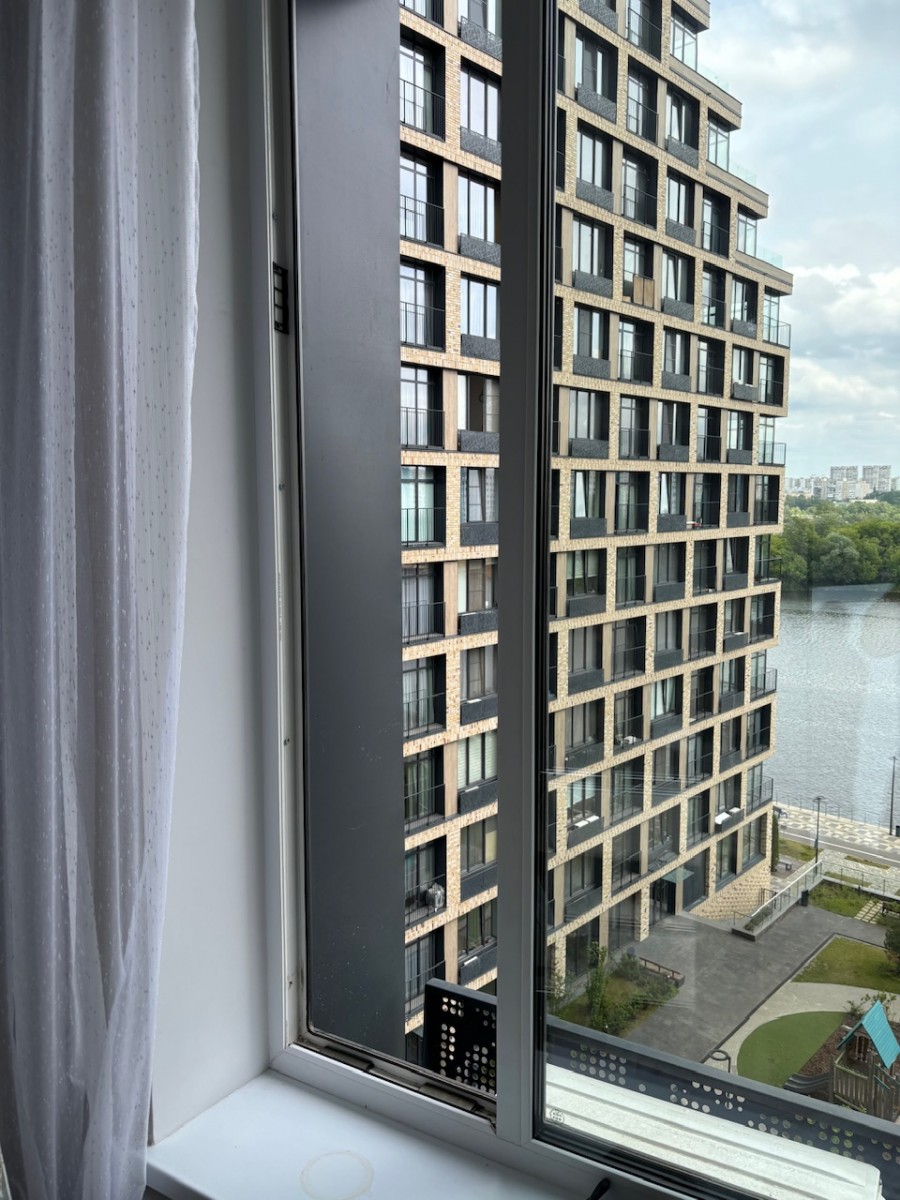

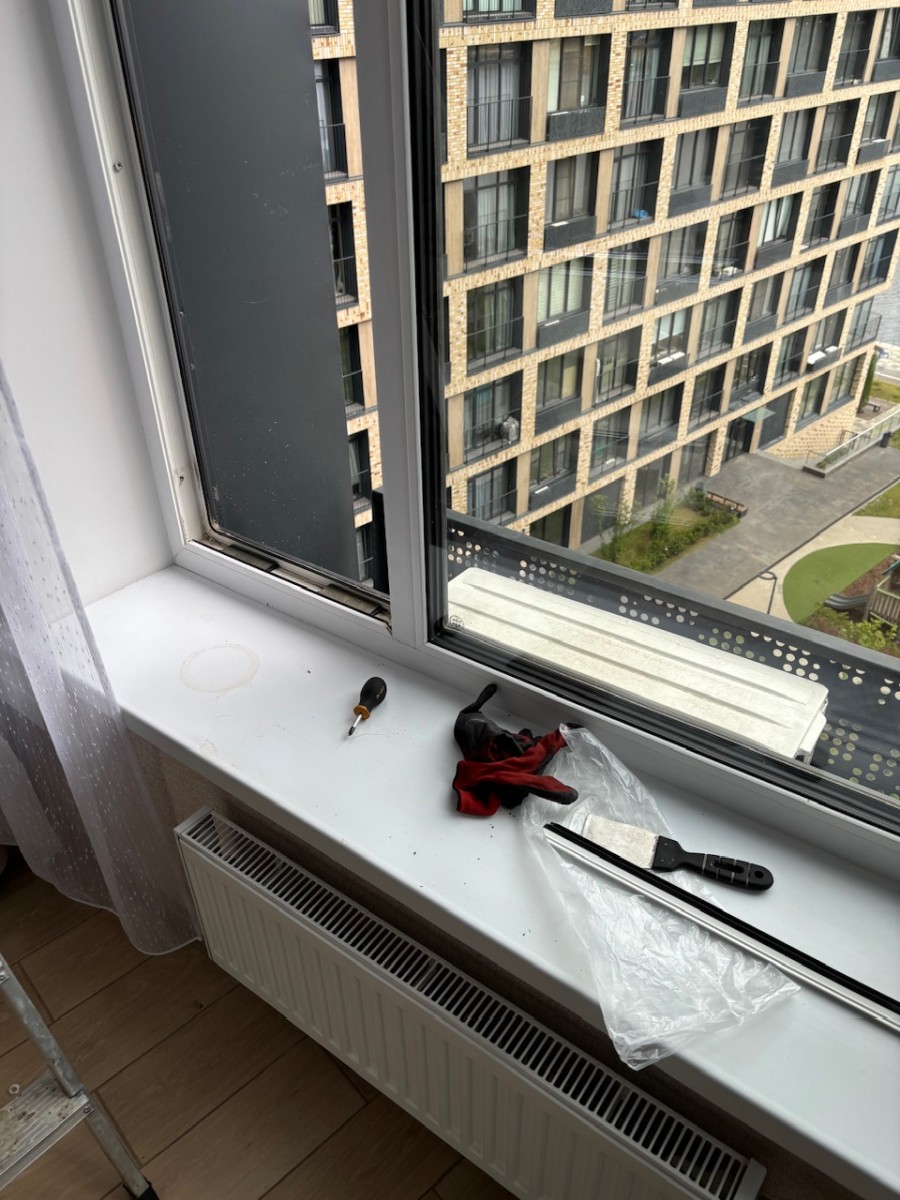

Снятие стеклопакета: зачем и как это делается

Прокладка распылительной линии через существующее отверстие в стене здесь была невозможна: трасса кондиционера уже занята, а новое сверление фасада УК не согласовывала. Тонкая трубка отвода тумана — порядка 6–8 мм в изоляции — заводится наружу через оконный проём, и для этого стеклопакет временно снимается:

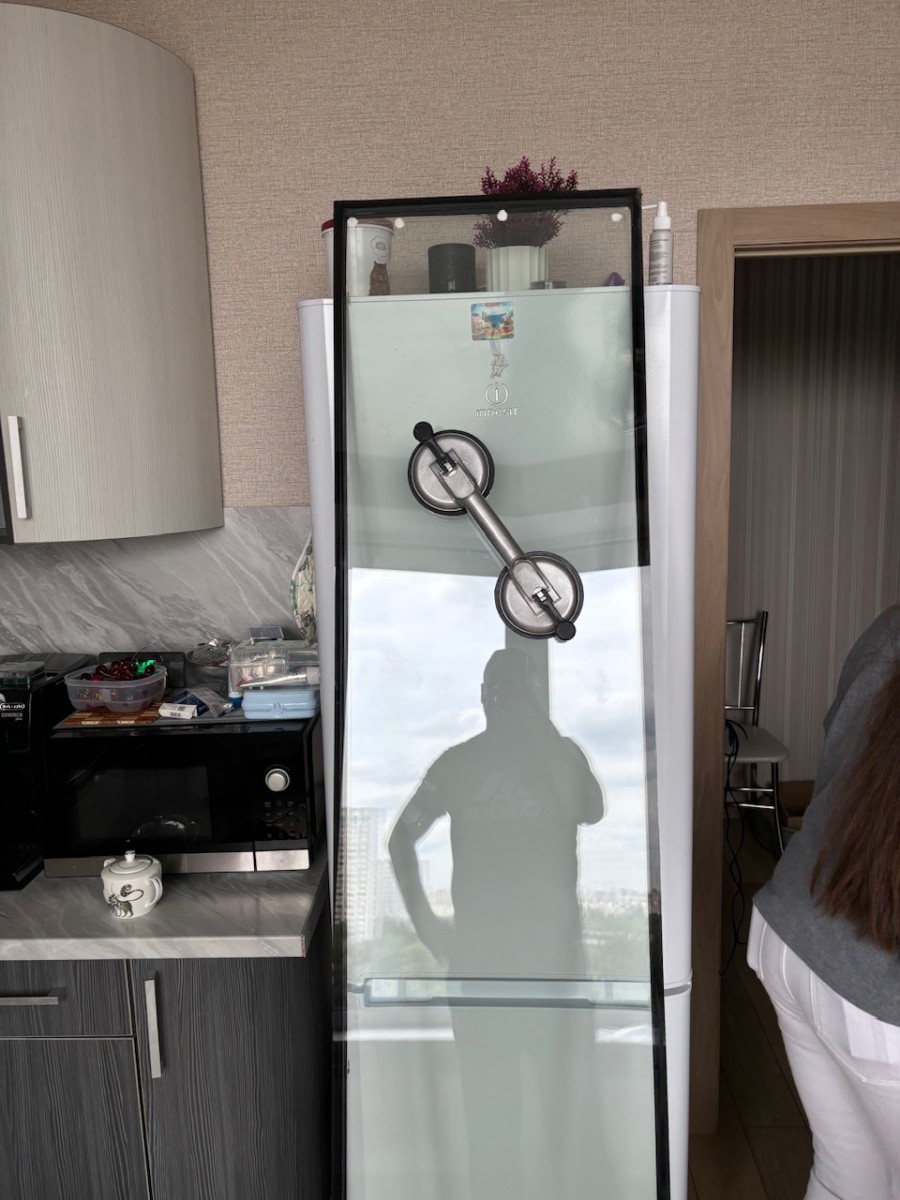

  • демонтаж. Штапики аккуратно снимаются по периметру створки, стеклопакет извлекается из проёма — работа двух человек: пакет тяжёлый и хрупкий, на защитной подложке;

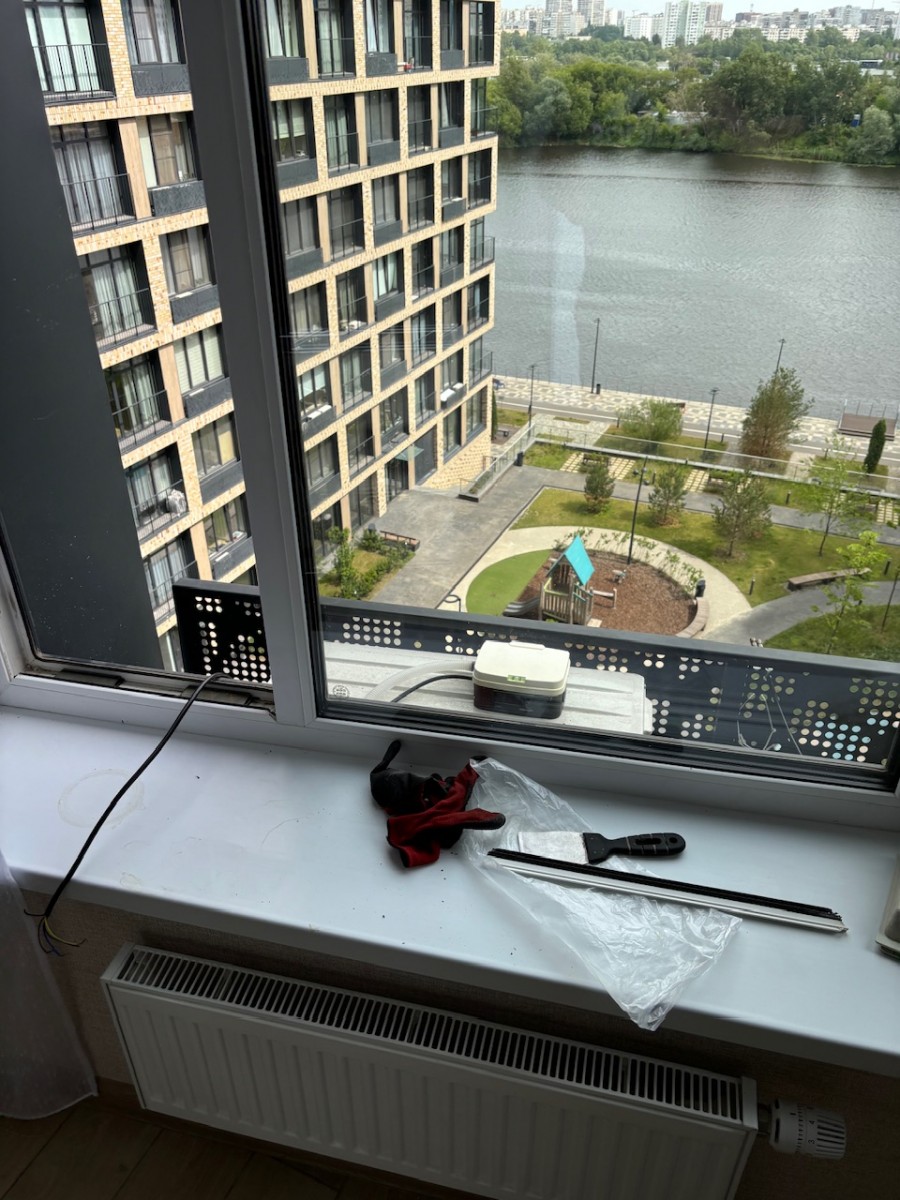

  • завод линии. Распылительная трубка и сигнальный кабель выводятся через нижний профиль с выходом на наружную сторону; отверстие в профиле герметизируется;
  • обратная установка. Пакет возвращается в проём, штапики ставятся на место, примыкания проходят свежим герметиком.

Операция требует навыка и аккуратности: сколотый фасец стеклопакета или повреждённый штапик — это уже не сервис кондиционера, а замена окна. Поэтому мы ведём такие работы в связке с опытными стекольщиками и не берёмся за них «на отвали» — если на замере видим риск для окна, предлагаем альтернативный маршрут дренажа.

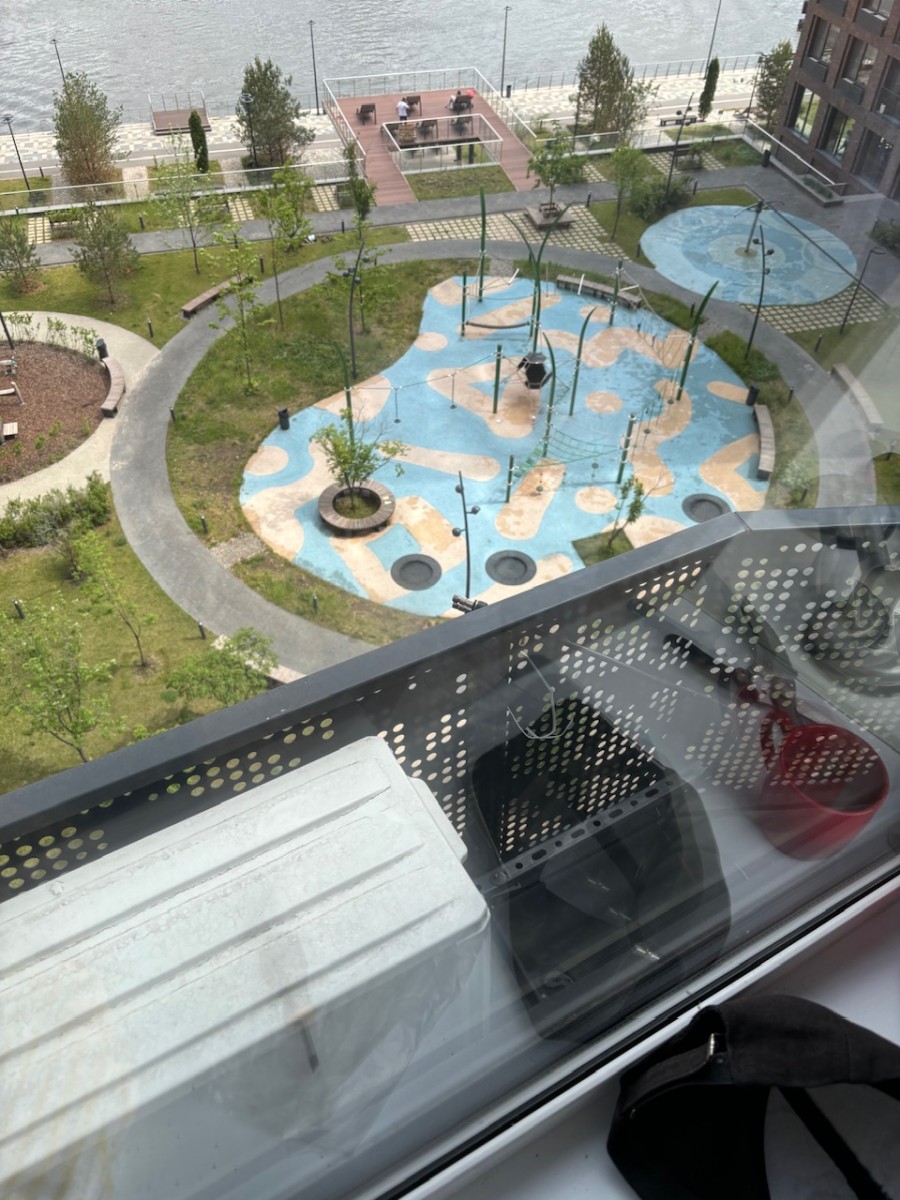

Отдельно о форсунке: она монтируется снаружи, под небольшим уклоном от фасада и окна, чтобы туман не возвращался на стекло. В пиковый жаркий день распылённая вода испаряется, не оставляя струй — это и есть архитектура решения.

Как проходил монтаж

  1. Замер и согласование. Проверена геометрия трассы и место установки насоса (в изломе дренажной линии, в доступе для обслуживания), подтверждено питание 230 В от штатной линии кондиционера, согласован сценарий со снятием стеклопакета.
  2. Демонтаж стеклопакета и завод линии. Стеклопакет снят, распылительная трубка и кабель выведены через оконный профиль, пакет установлен обратно с герметизацией примыканий.

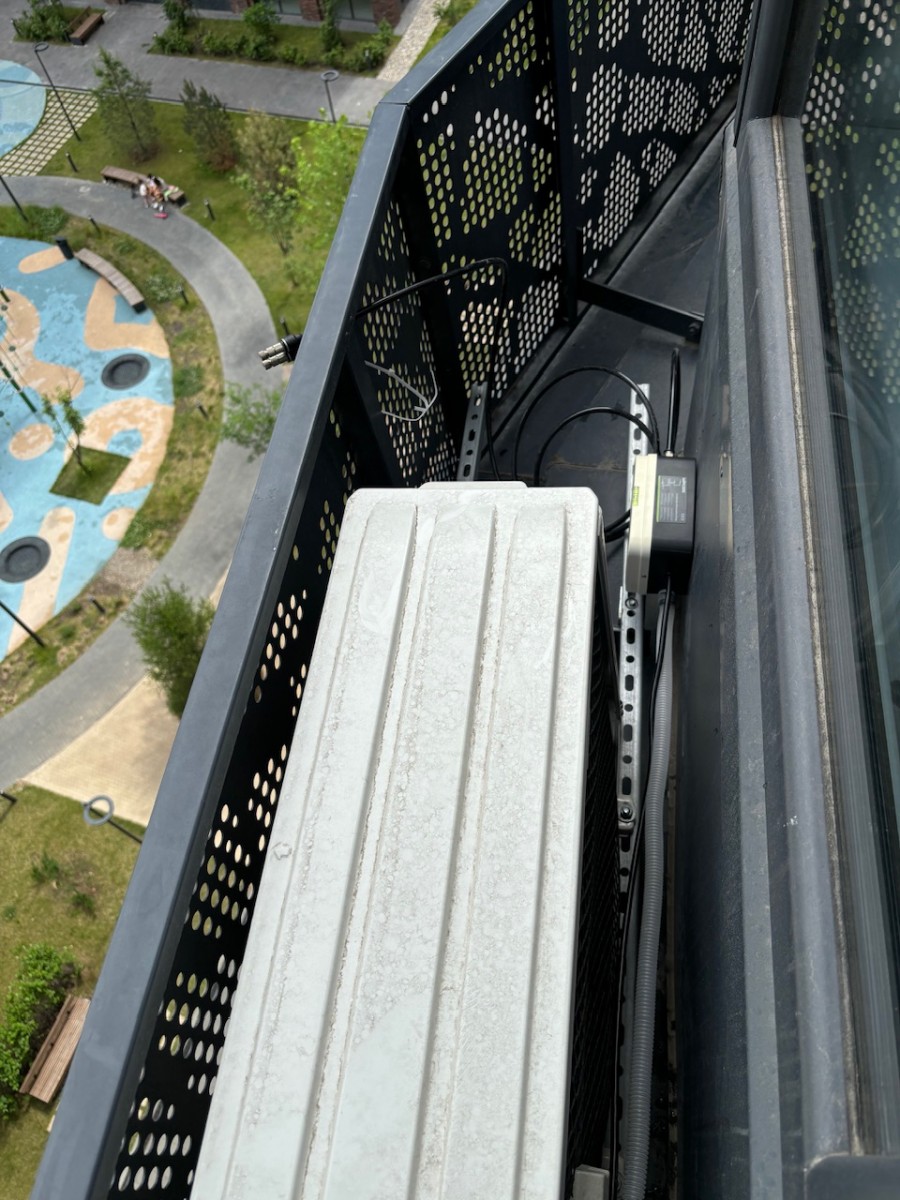

  3. Монтаж насоса. WipCool P15J закреплён на штатном кронштейне в изломе трассы; подключён дренажный шланг от кондиционера (с фильтр-сеткой на входе), собран Y-тройник с двумя форсунками.

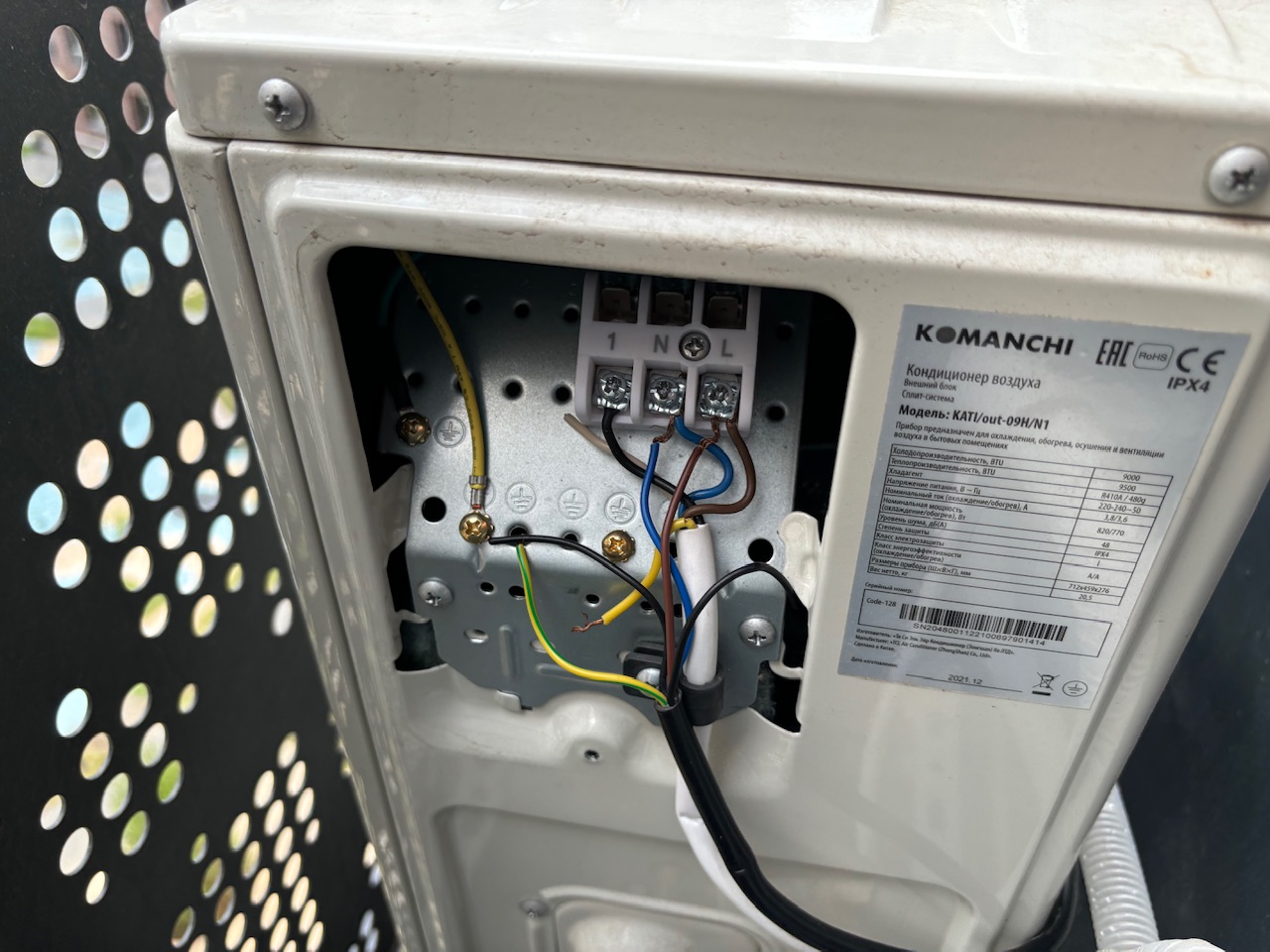

  4. Электрика. Насос подключён к питанию через штатную цепь кондиционера: работает синхронно с режимом охлаждения и осушения, сигнальный кабель заведён на контроль переполнения.
  5. Тестовый пролив. Дренажная линия пролита водой под нагрузкой: заполнение резервуара → пуск насоса → распыление через обе форсунки → опорожнение → остановка. Цикл отработан многократно, без задержек и переполнения.
  6. Приёмка. Проверено отсутствие подтёков по контуру, герметичность оконного проёма после обратной установки пакета, работа кондиционера во всех режимах.

Монтаж с демонтажем-установкой стеклопакета занял около 3 часов. Сдача — с инструкцией по эксплуатации распылителя и рекомендацией по сезонному обслуживанию.

Обслуживание распылителя: коротко и регулярно

Узел живой и требует внимания:

  • форсунки — раз в сезон промывать от минеральных отложений (тёплая вода, при необходимости — слабый раствор лимонной кислоты): забитая форсунка — первая причина переполнения резервуара;
  • резервуар и фильтр-сетка — промывать при каждом ТО кондиционера: налёт в кармане тормозит срабатывание поплавка;
  • зимой — питание отключать; форсунки осмотреть и просушить;
  • шум и частые циклы — признак либо сильной влажности (штатно), либо забитой форсунки (не штатно) — проверка занимает минуты на выезде.

Стоимость услуг

УслугаЦена
Выезд мастера в пределах МКАД2 000 ₽
Монтаж дренажного насоса-распылителя (работа)от 3 500 ₽
Насос-распылитель WipCool P15J (запчасть)по факту, от 7 500 ₽
Демонтаж/установка стеклопакетапо факту, от 3 000 ₽
Прокладка дренажной линии (за 1 м)от 900 ₽
Чистка дренажа с промывкой и проливомот 1 500 ₽
Обслуживание сплит-системы 2–7 кВт3 500 ₽

Пример по этому объекту: монтаж распылителя (от 3 500 ₽) + снятие/установка стеклопакета (от 3 000 ₽) + насос (от 7 500 ₽) + выезд (2 000 ₽) — порядка 16 000–17 500 ₽ за узел дренажа «под ключ». Для сравнения: альтернативы здесь были дороже или невозможны — трасса в канализацию через всю квартиру со вскрытием ремонта, либо согласование штробления фасада с УК. Тарифы по дренажным работам и демонтажу стеклопакета — рабочие оценки, сверю с вашим прайсом. Точную смету мастер называет до начала работ.

Признаки, что дренажу нужна помощь

  • капает вода из внутреннего блока или по краю корпуса;
  • «бульканье» в трассе при работе кондиционера;
  • кондиционер стал осушать хуже — забитый дренаж повышает влажность поддона;
  • следы влаги на стене или откосе под трассой.

До приезда мастера можно снять и промыть фильтры внутреннего блока — это снижает нагрузку на испаритель и количество конденсата. Сам дренаж — работа мастера.
