Монтаж сплит-системы Supra SU-AC09ICHW — Москва, ул. Кировоградская, 42 к1, 4 этаж

Supra — бренд, который большинству знаком по домашней электронике и бытовой технике, но в последние годы марка плотно заняла и климатическую нишу: инверторные сплит-системы с Wi-Fi по цене заметно ниже японских брендов. SU-AC09ICHW — их «девятка»: инвертор, современный хладагент R32, встроенный Wi-Fi и честный набор функций для квартиры. В этом проекте специалисты компании «МонтажМастер» выполнили монтаж сплит-системы Supra SU-AC09ICHW по адресу: Москва, улица Кировоградская, 42, корпус 1, 4 этаж (район Чертаново Южное). Особенность объекта — балкон без капитальной стенки: наружный блок установили снаружи на сквозных шпильках с опорными уголками, дренаж выведен наружу с отступом от фасада. Рассказываем, как прошла установка и что важно знать владельцу этой модели.

О модели Supra SU-AC09ICHW

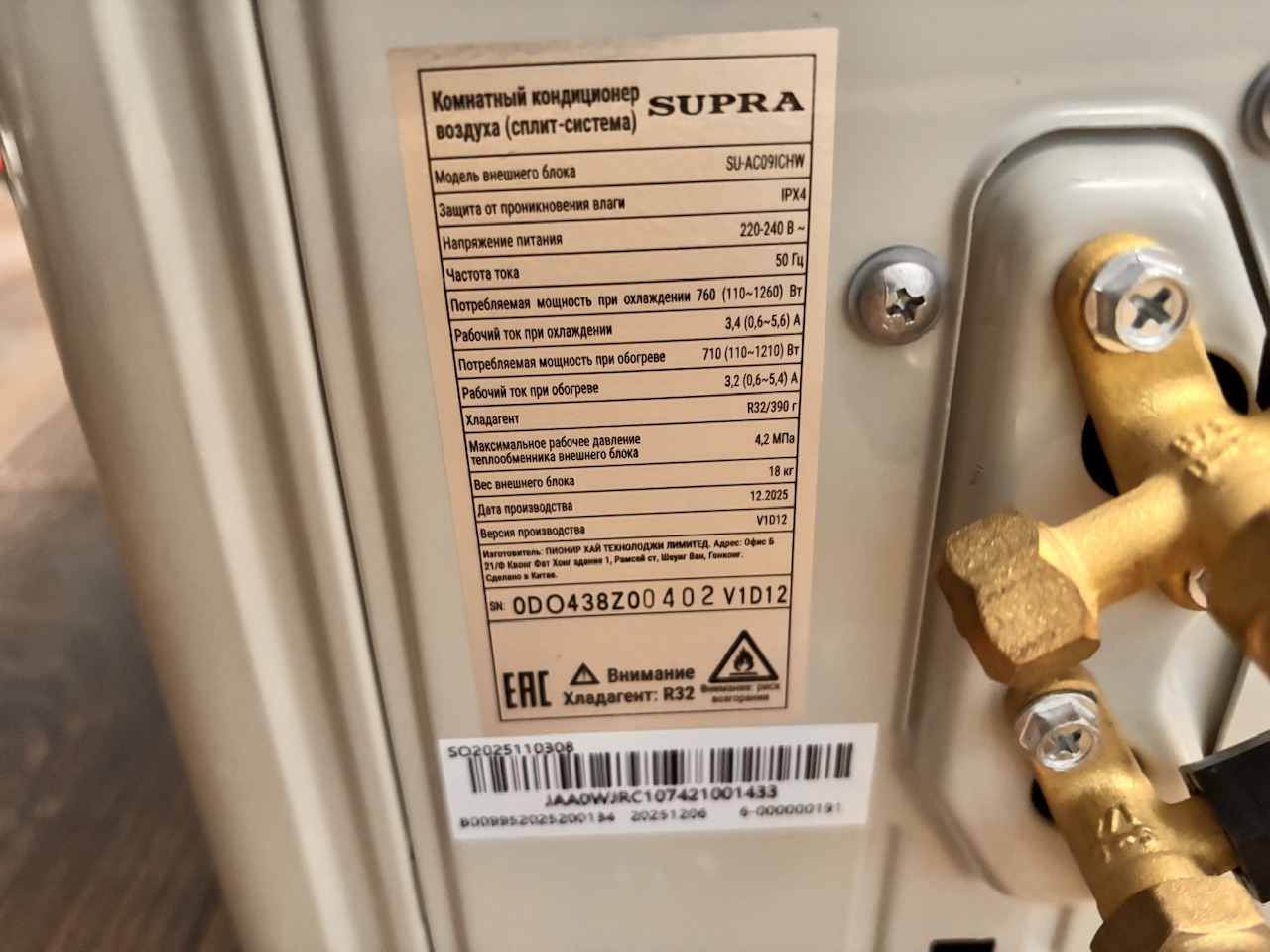

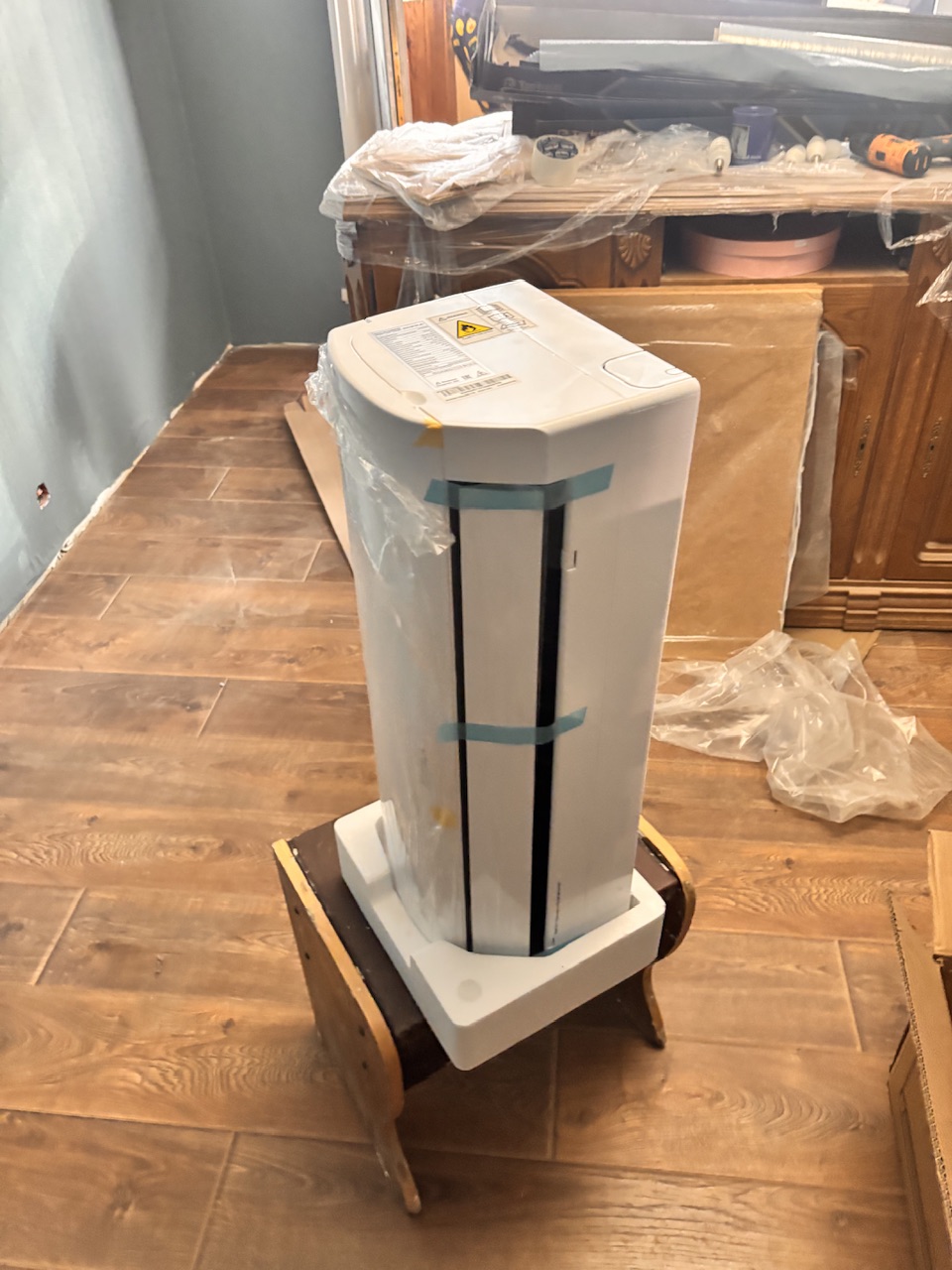

SU-AC09ICHW — настенная инверторная сплит-система «девятой» размерности: мощность охлаждения 2,5 кВт (9 000 BTU), обогрева — 2,6 кВт, рекомендуемая площадь до 25–28 м². Потребление скромное — 800 Вт на охлаждение и 750 Вт на обогрев, класс энергоэффективности A. Хладагент — R32, заводская заправка наружного блока — 390 г (цифра указана в инструкции и на шильдике; рассчитана на трассу до 15 метров). Роторный инверторный компрессор LAMDA плавно регулирует мощность: без рывков и перепадов температуры, характерных для классических моделей on/off, и с экономией до 30–40% электроэнергии против неинверторных аналогов. Сборка — завод CHIGO в Китае, крупного OEM-производителя, который собирает технику и для многих европейских брендов.

Функциональный набор для «бюджетника» на удивление полный: встроенный Wi-Fi с подключением к системе умного дома и управлением со смартфона, скрытый дисплей (подсветка не мешает ночью), 5 режимов работы и 3 скорости вентилятора, авторестарт после сбоя питания, режим осушения. Шум внутреннего блока — от 20 дБ на минимальной скорости: ниже шёпота, для спальни это ключевая цифра (на максимальной скорости блок, как и у всех «девяток», заметнее — до ~38 дБ). Диапазон работы: охлаждение при +18…+43 °C за окном, обогрев до −7 °C — для межсезонья достаточно, для постоянного зимнего отопления модель не предназначена.

Честный совет по подбору: как и у большинства бюджетных «девяток», заявленная площадь 25–28 м² — верхняя граница по открытому пространству. Если комната более 20 м², солнечная сторона или высокие потолки, лучше смотреть «двенадцатую» модель SU-AC12ICHW — и мы говорим это заказчику до покупки, а не после монтажа.

Особенность объекта: балкон без капитальной стенки

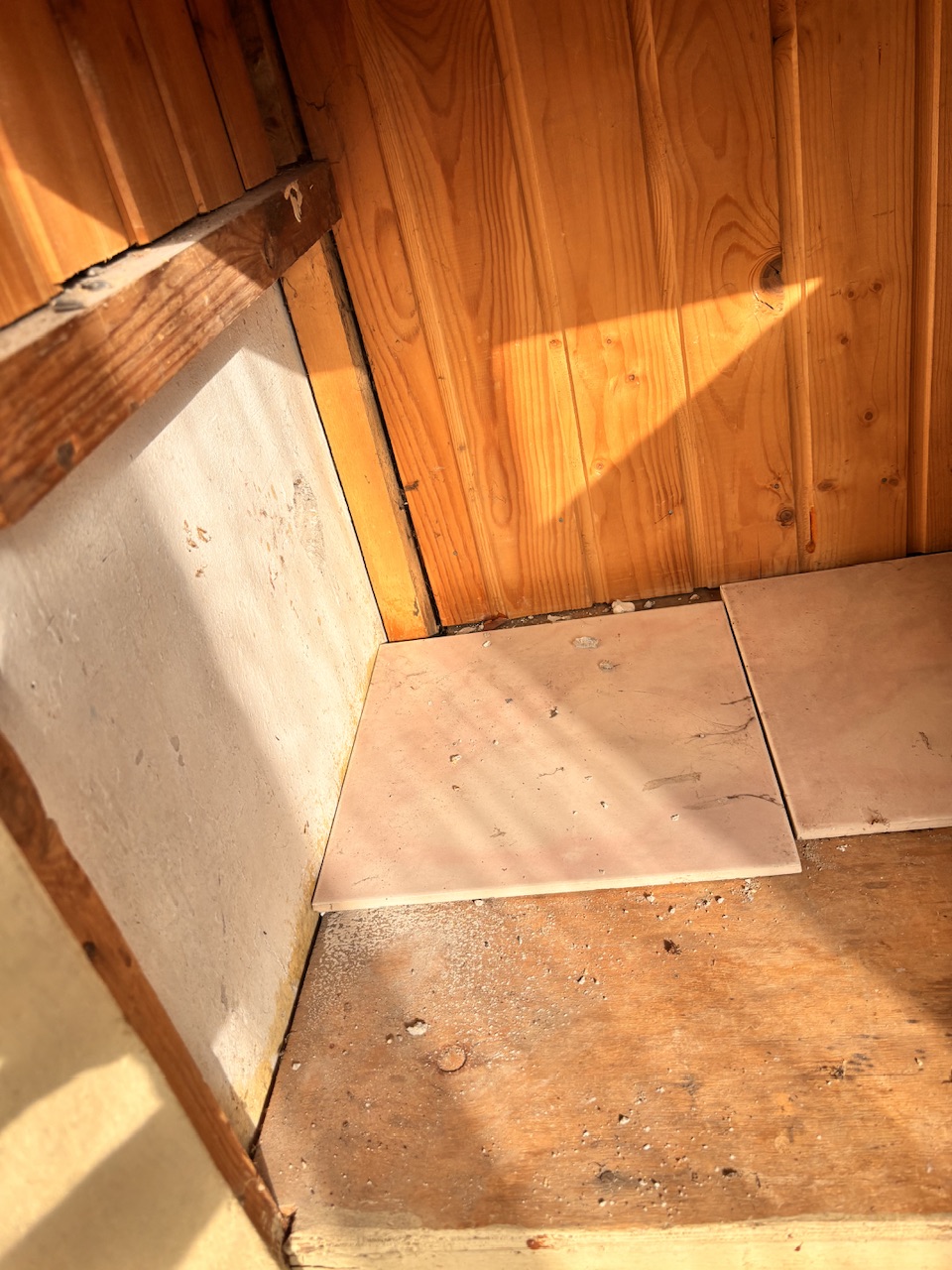

Кировоградская, 42 к1 — панельный дом серии II-57 постройки 1972 года, 12 этажей, район Чертаново Южное (ЮАО), в десяти минутах от метро «Улица Академика Янгеля», рядом «Аннино» и «Пражская». Балкон в этой квартире — парапетного типа: капитальной боковой стенки нет, ограждение представляет собой тонкую конструкцию, снаружи закрытую металлическими уголками и облицовкой, а изнутри обшитую вагонкой. Внутри парапета — пустота. Классические схемы («кронштейны в несущую стену» или «шпильки через капитальную стенку балкона») здесь не работали: крепиться было не к чему.

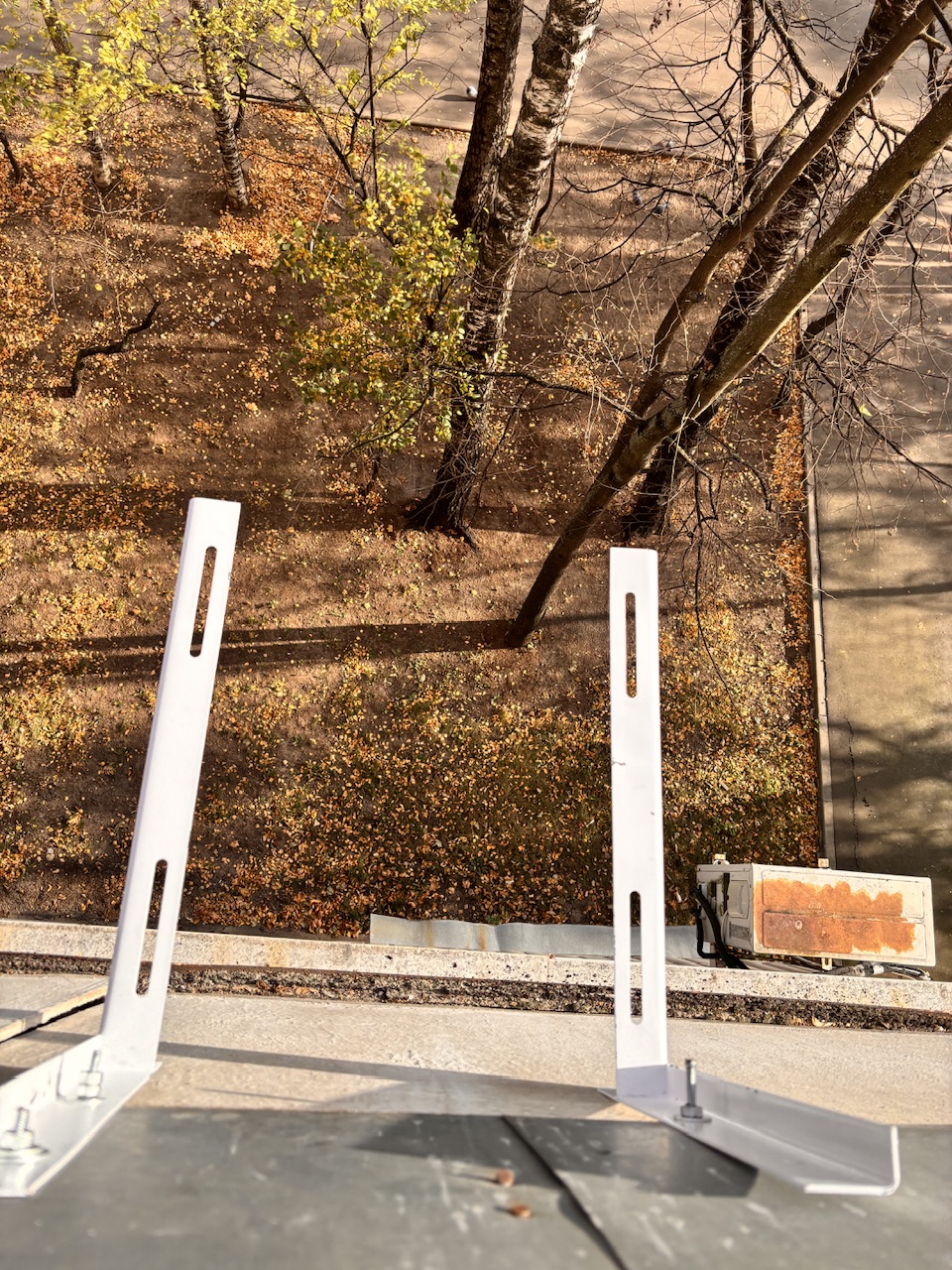

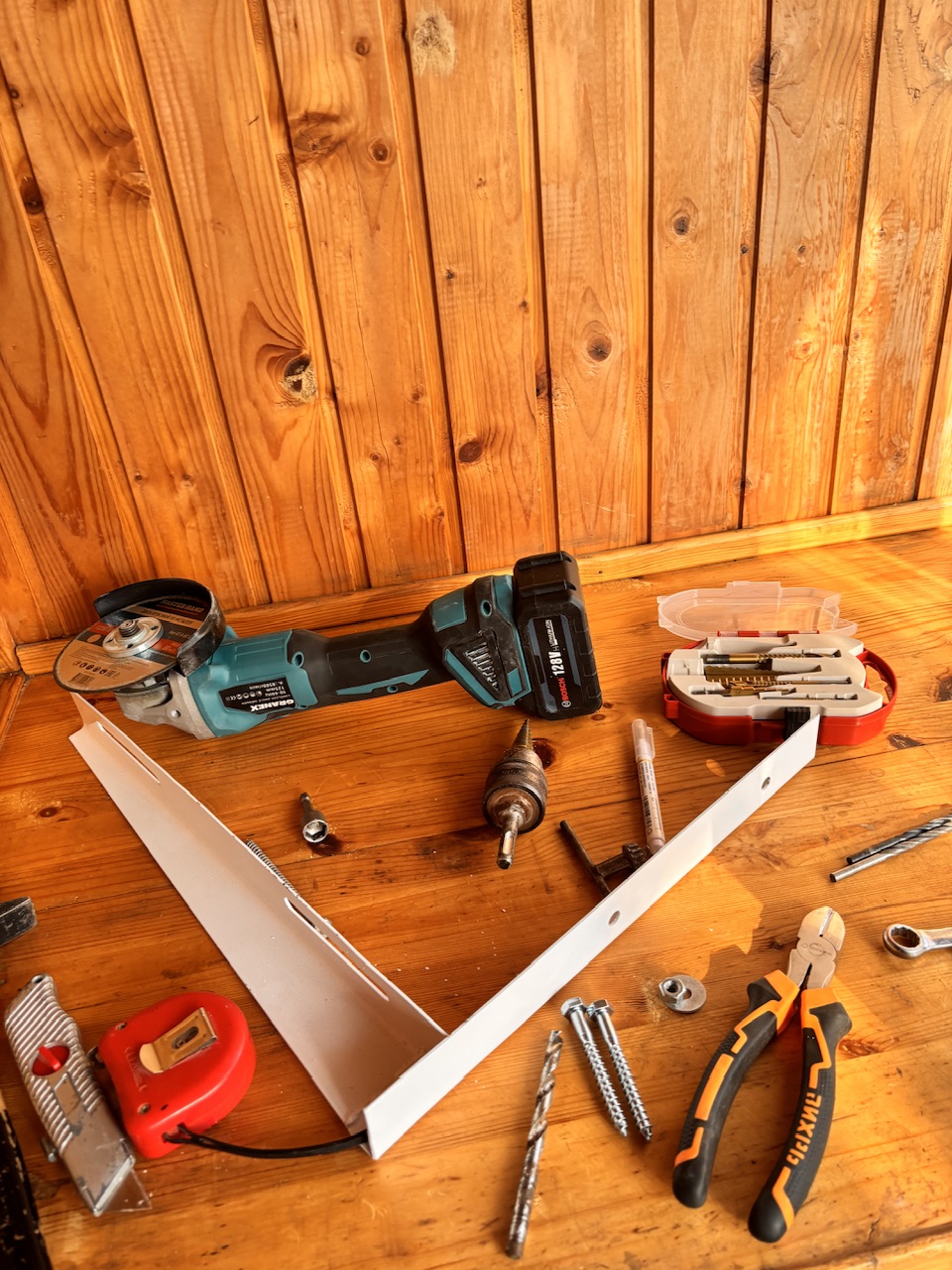

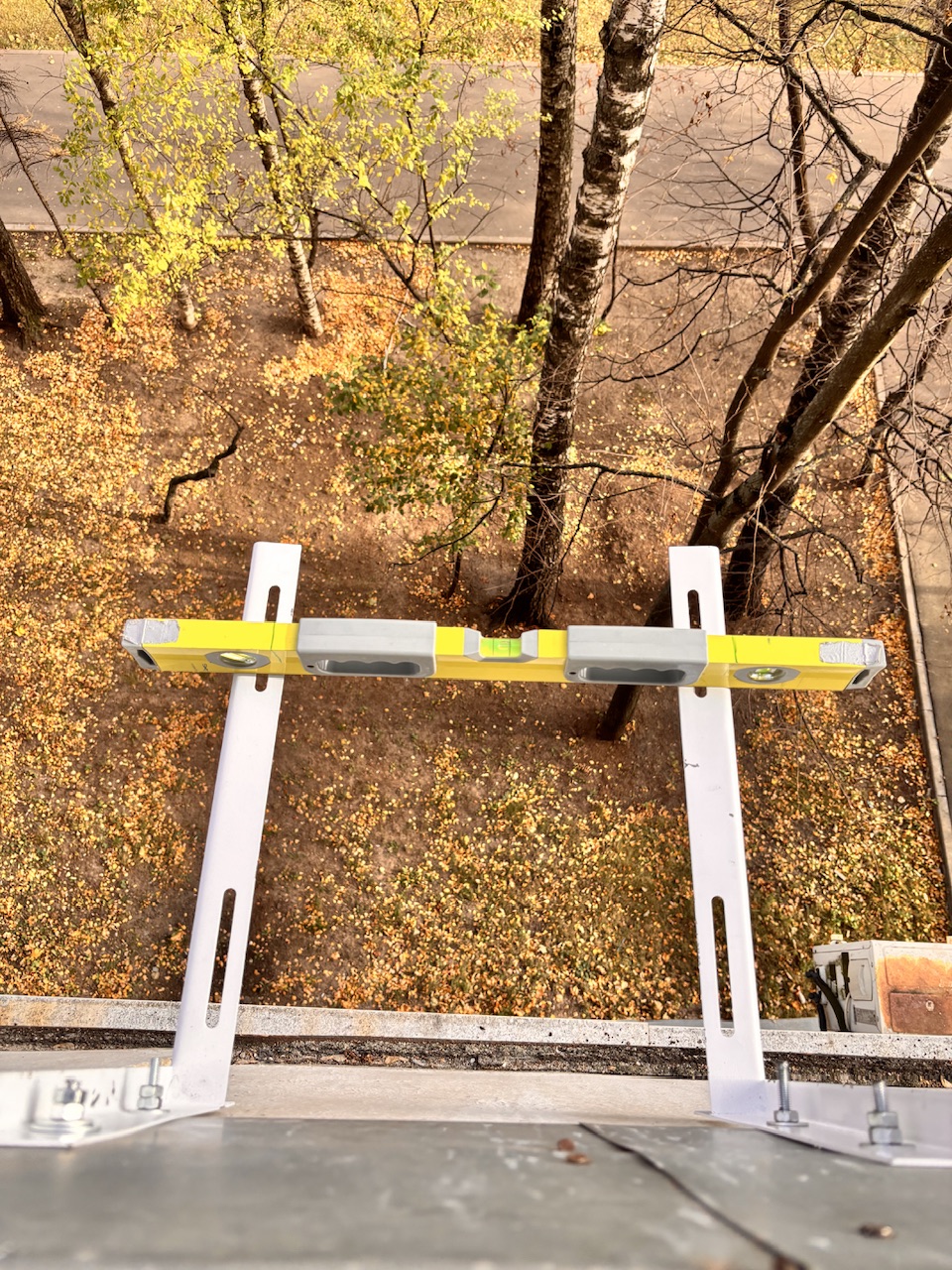

Решение — монтаж на сквозных шпильках с наружными опорными уголками:

• сквозные шпильки пропущены через парапет насквозь, по всей толщине ограждения, через обшивку;
• опорные уголки снаружи принимают вес блока: блок стоит на полках уголков, а шпильки прижимают узел к парапету и работают на срез и изгиб;

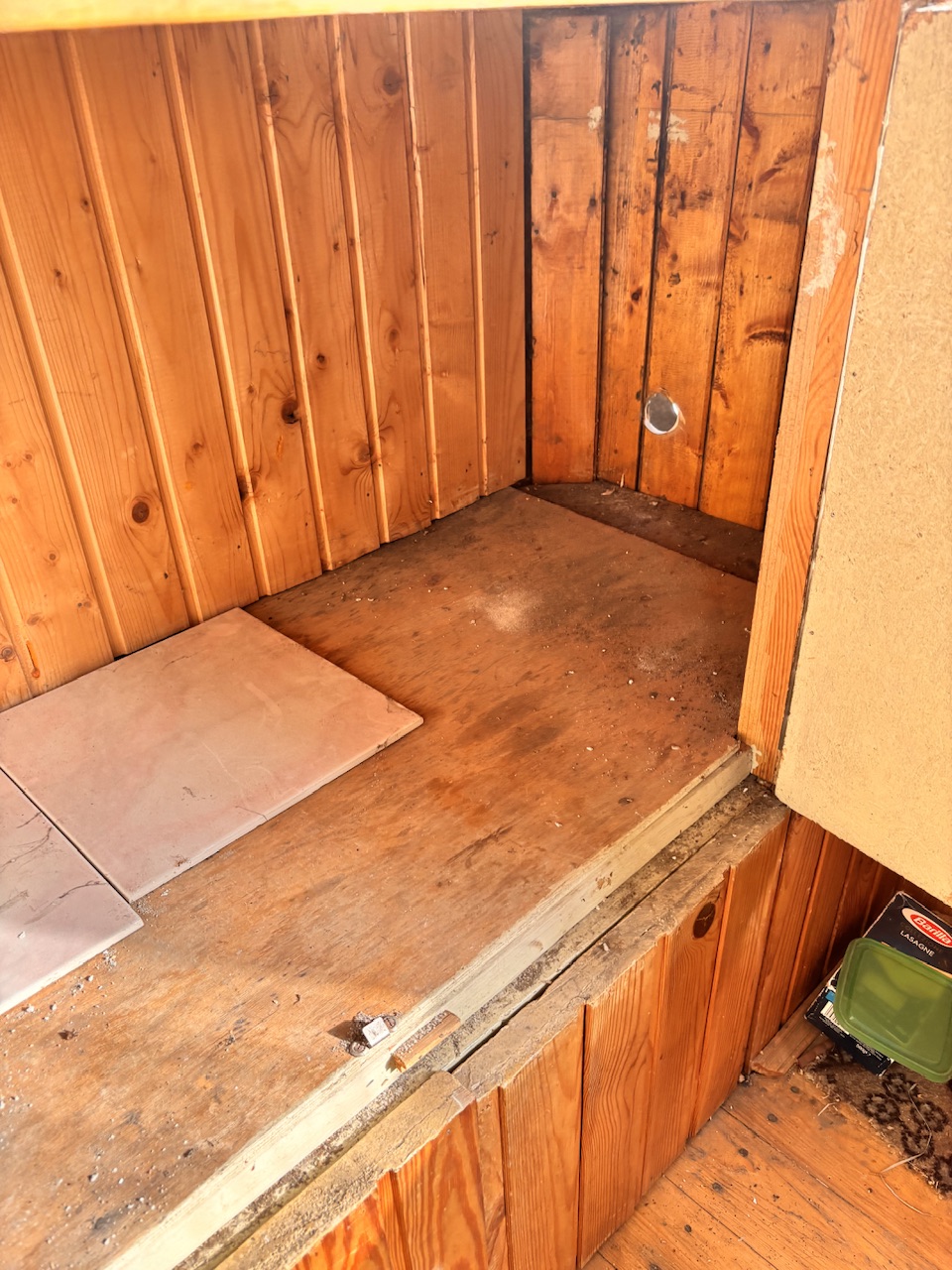

• внутри — прижимные планки по вагонке: они распределяют усилие затяжки по большой площади, чтобы не продавить обшивку и не смять конструкцию парапета;
• вылет выверен так, чтобы блок стоял с зазором от наружной облицовки и воздух свободно обтекал конденсатор со всех сторон.

Важно честно сказать: парапет — не несущая конструкция, и схема «шпильки + уголки» для тяжёлого блока требует расчёта и аккуратного исполнения. Вес блока этой модели — всего 19 кг (один из самых лёгких в классе), что и сделало такое решение допустимым. Но это не схема «на глаз»: количество и диаметр шпилек, длина опорных полок и толщина прижимных планок выбираются под вес блока с запасом по ветровым нагрузкам. Если бы блок был тяжелее, мы бы предложили выносную раму на стойках с опорой на плиту перекрытия балкона — для «девяток» на парапетных балконах это самый надёжный вариант, а для лёгких блоков шпильки — экономичный и рабочий путь.

Как проходил монтаж

Работы выполнены за один выезд по регламенту:

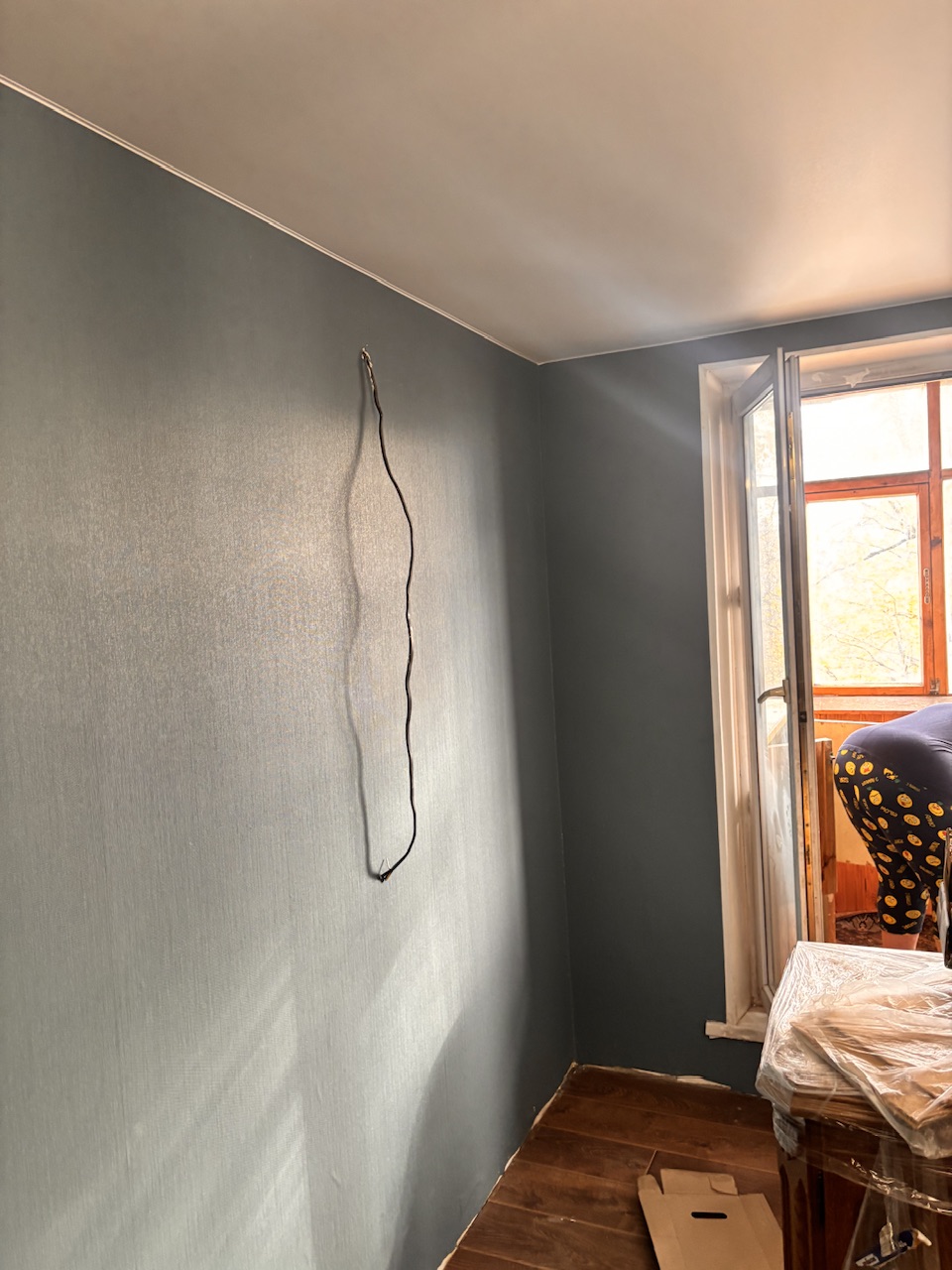

1. Разметка. Внутренний блок — так, чтобы поток воздуха не дул на кровать и рабочее место; для наружного блока выверены точки шпилек — по линии парапета, с расчётом вылета и доступом к кранам с балкона.

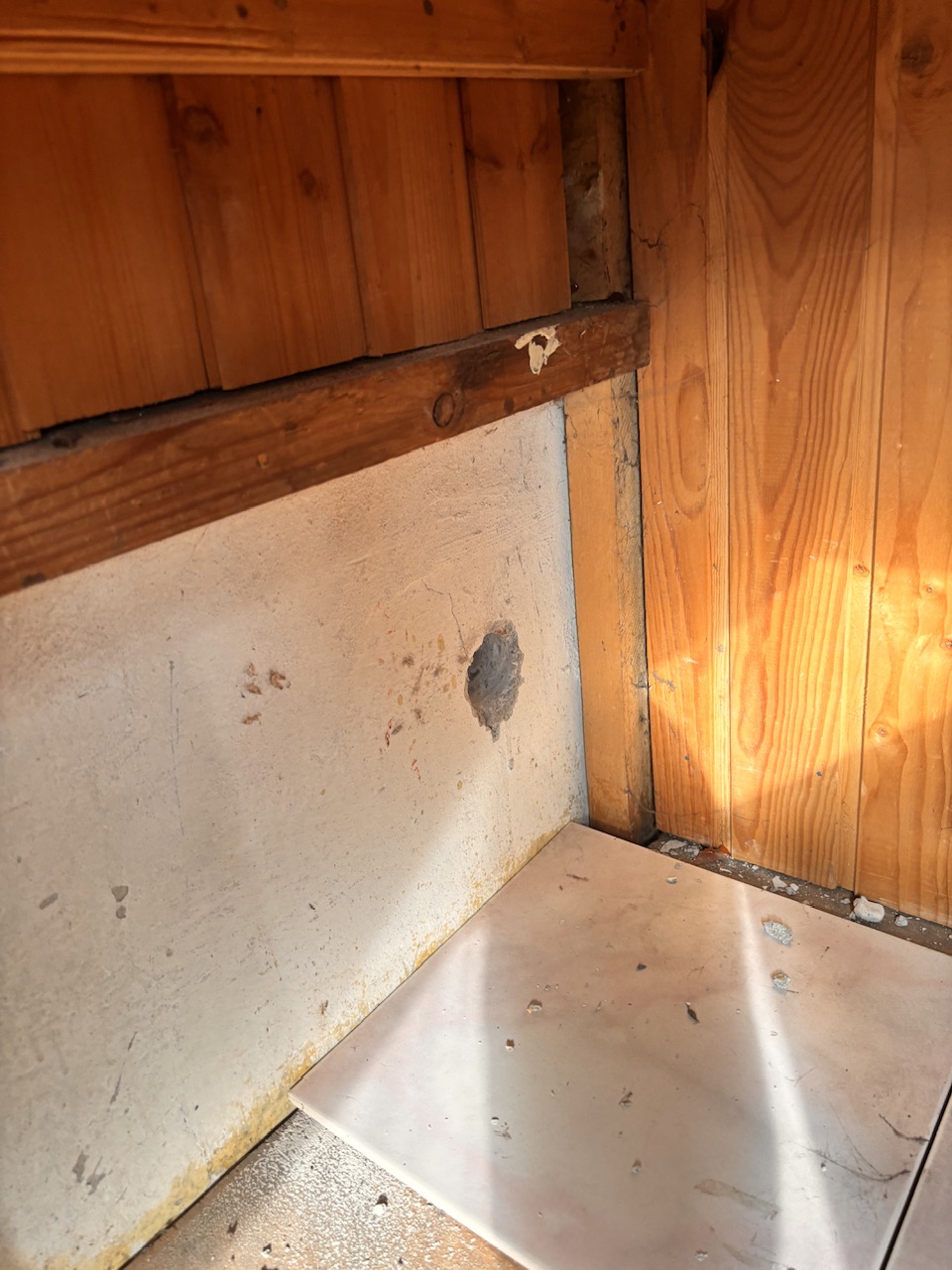

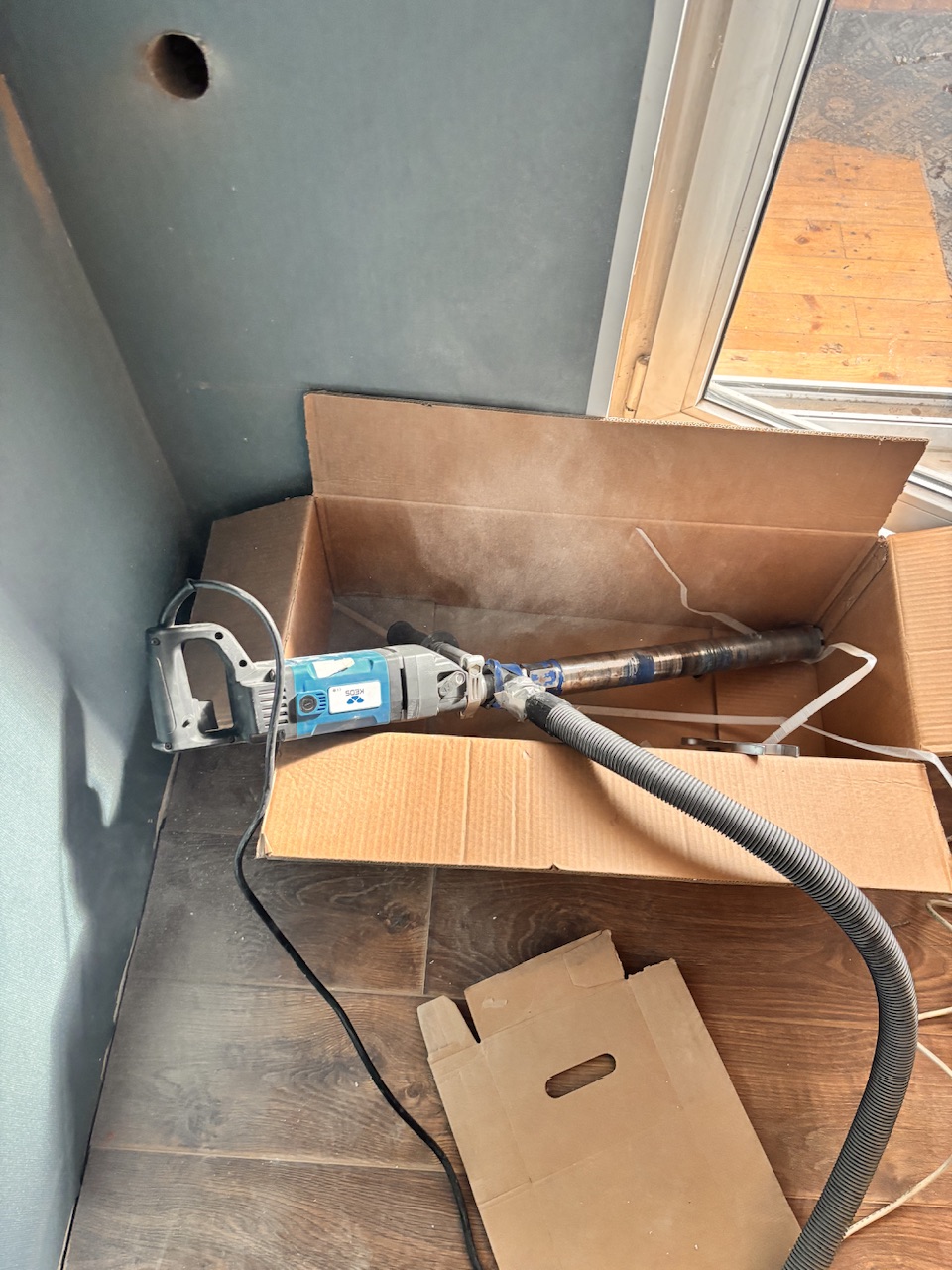

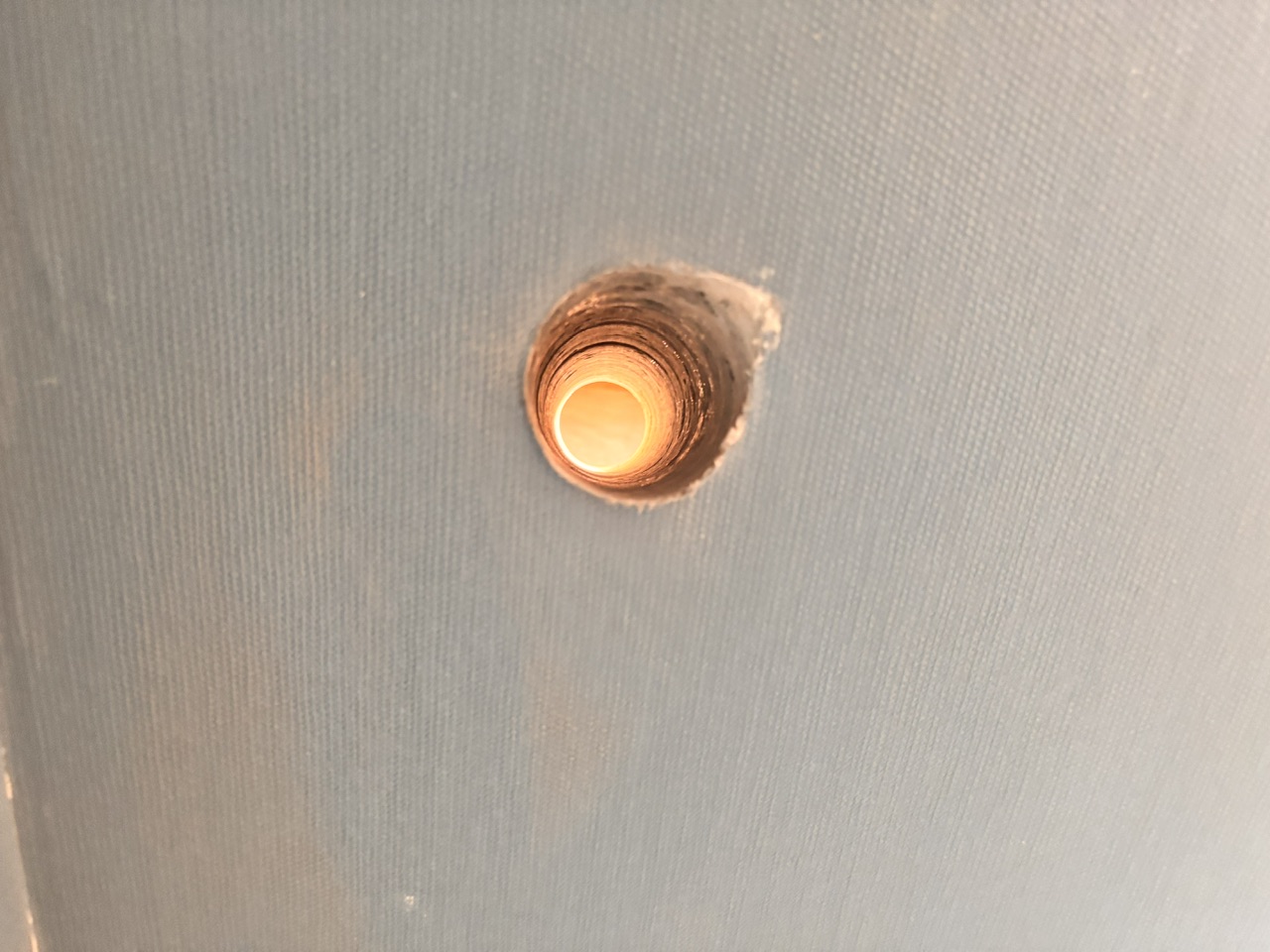

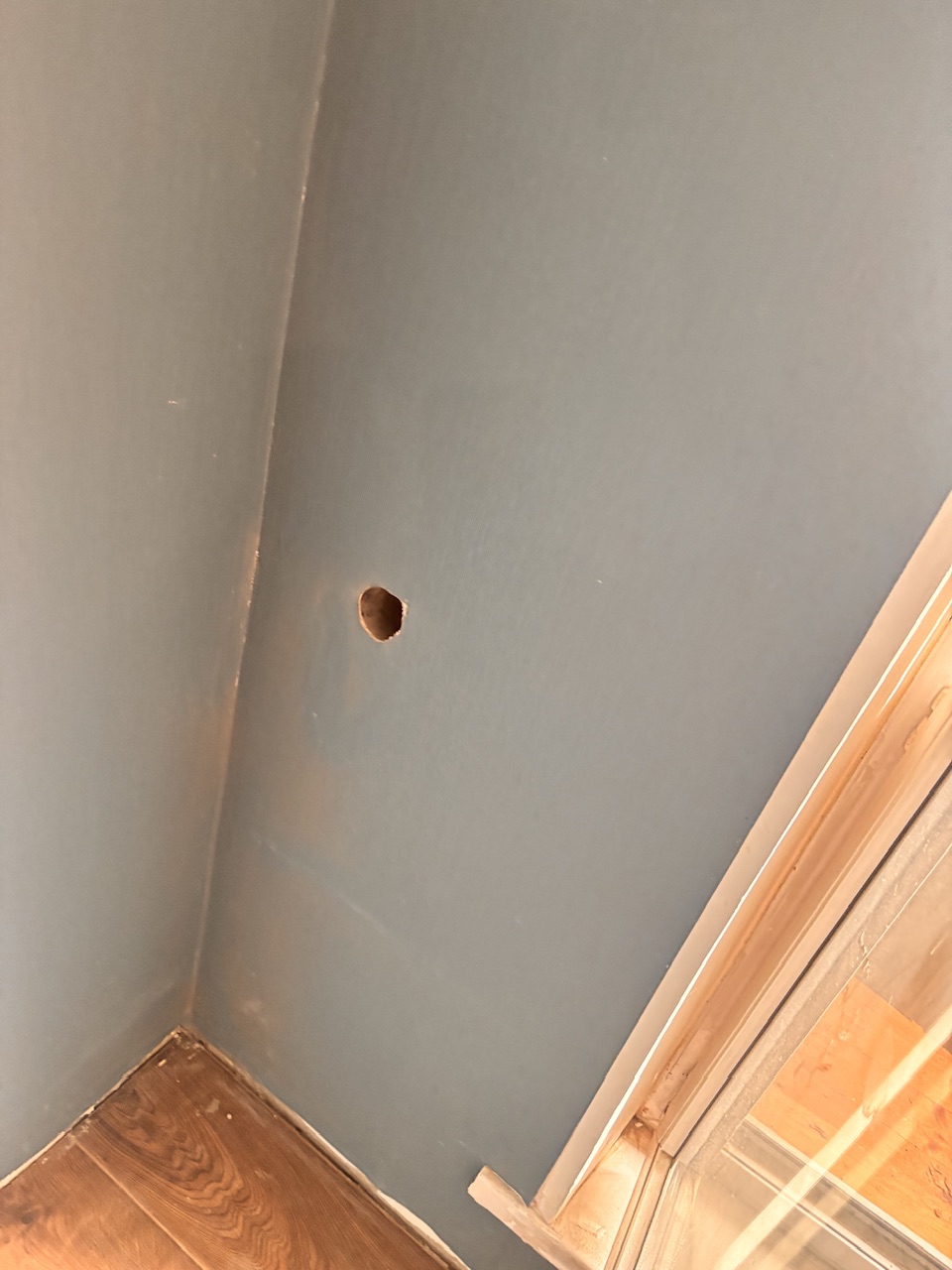

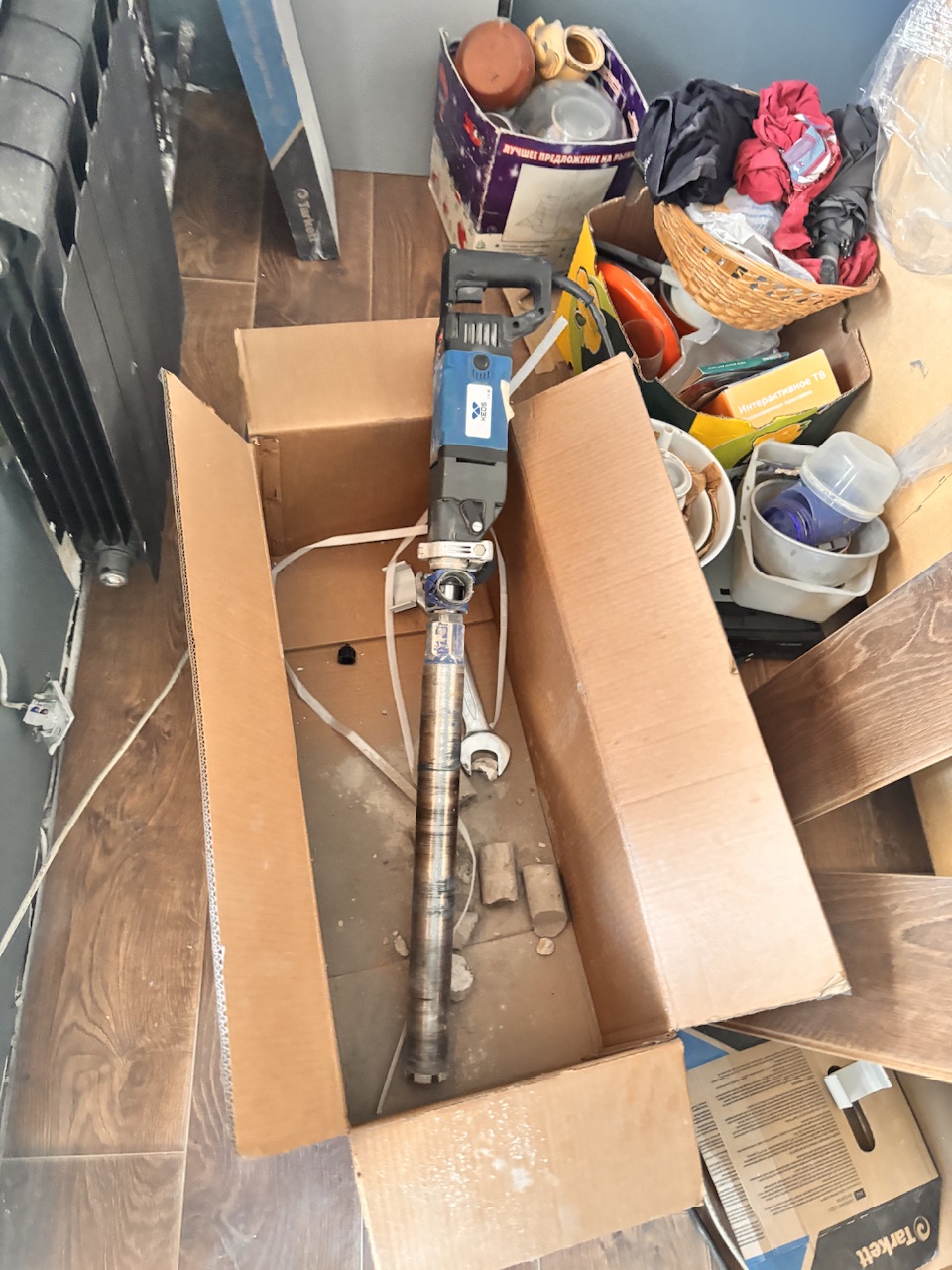

2. Бурение отверстий. Под трассу — Ø45 мм с уклоном наружу, алмазной коронкой; под шпильки — отверстия через парапет насквозь, с учётом обшивки вагонкой.

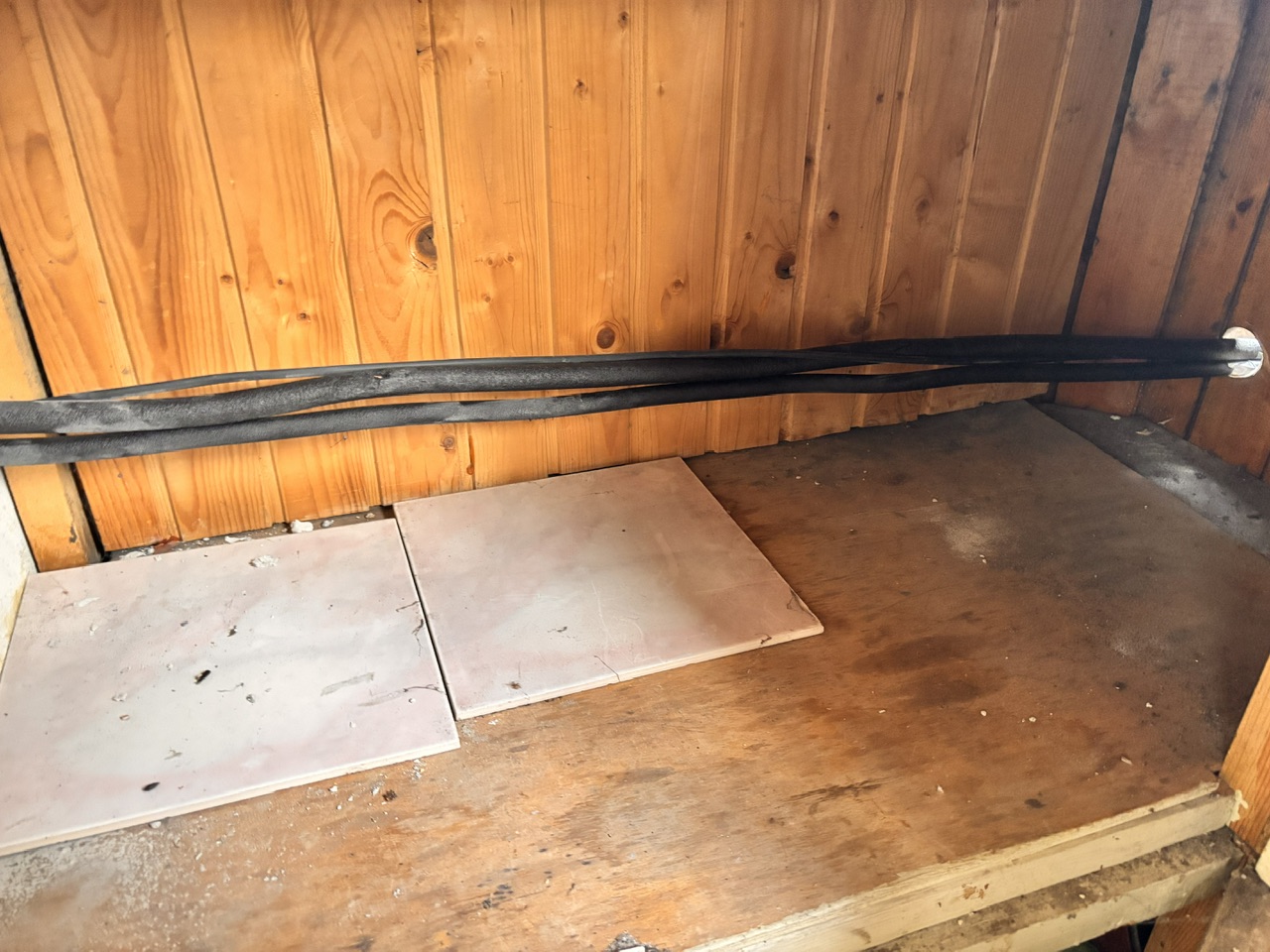

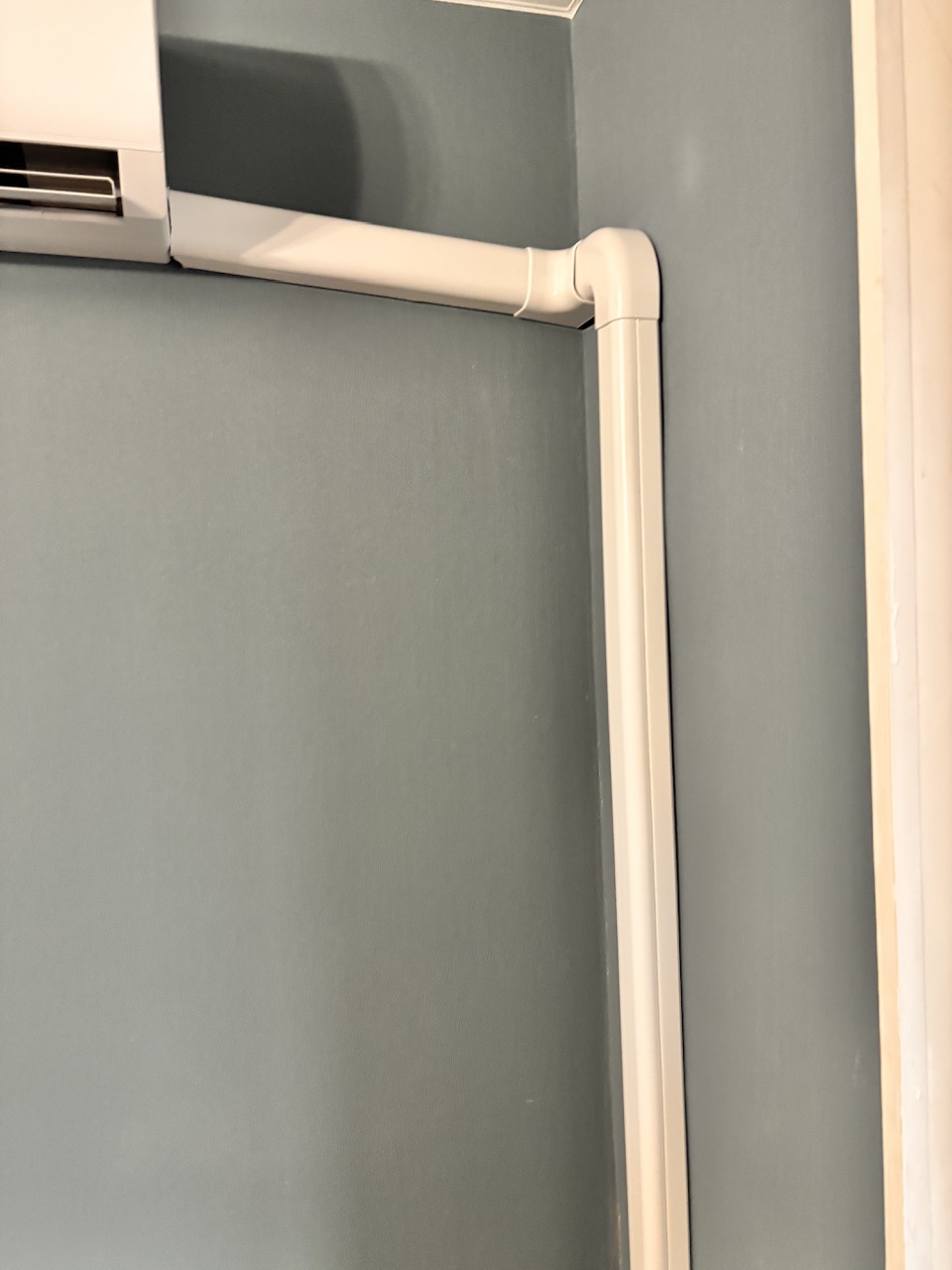

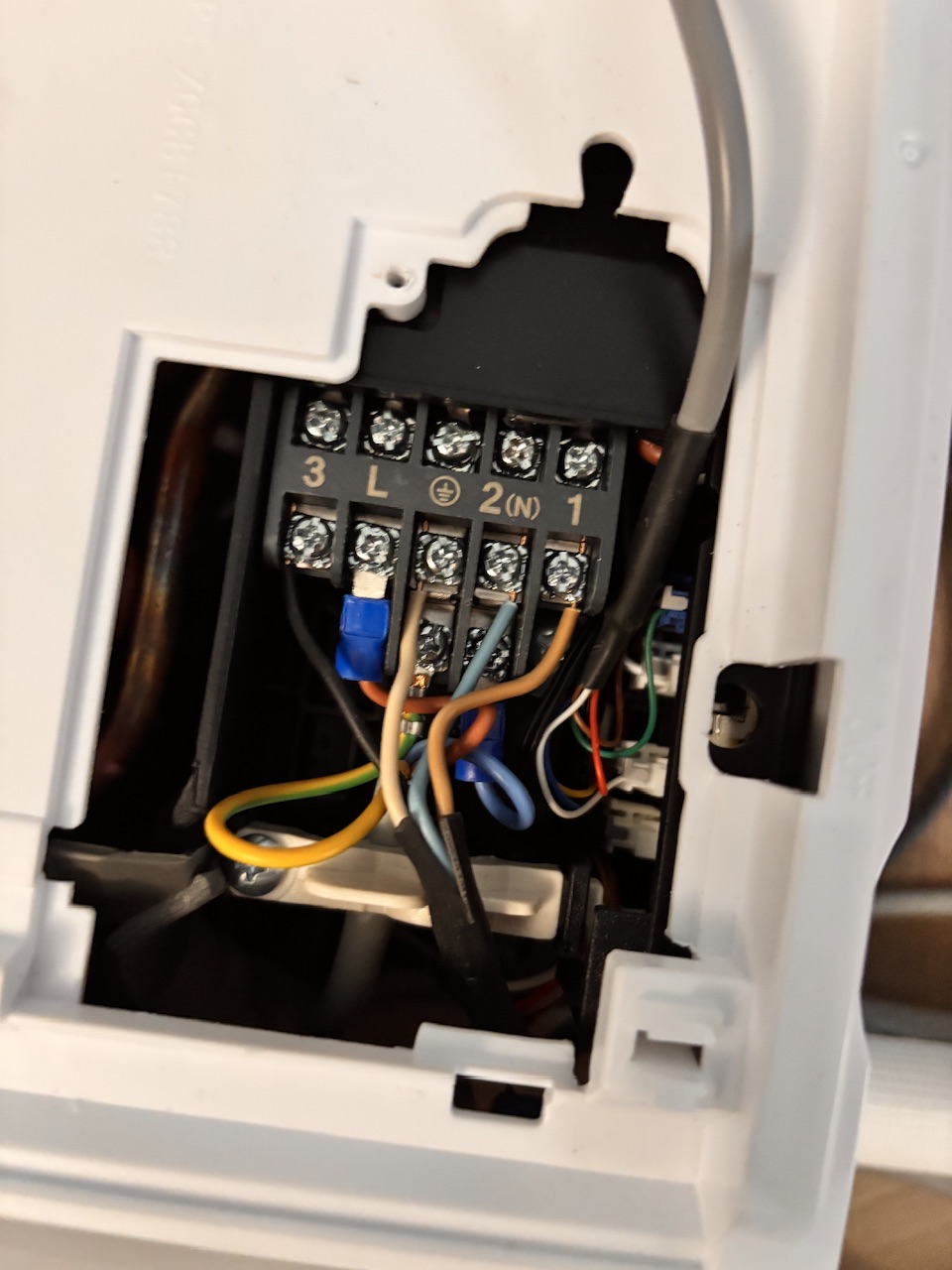

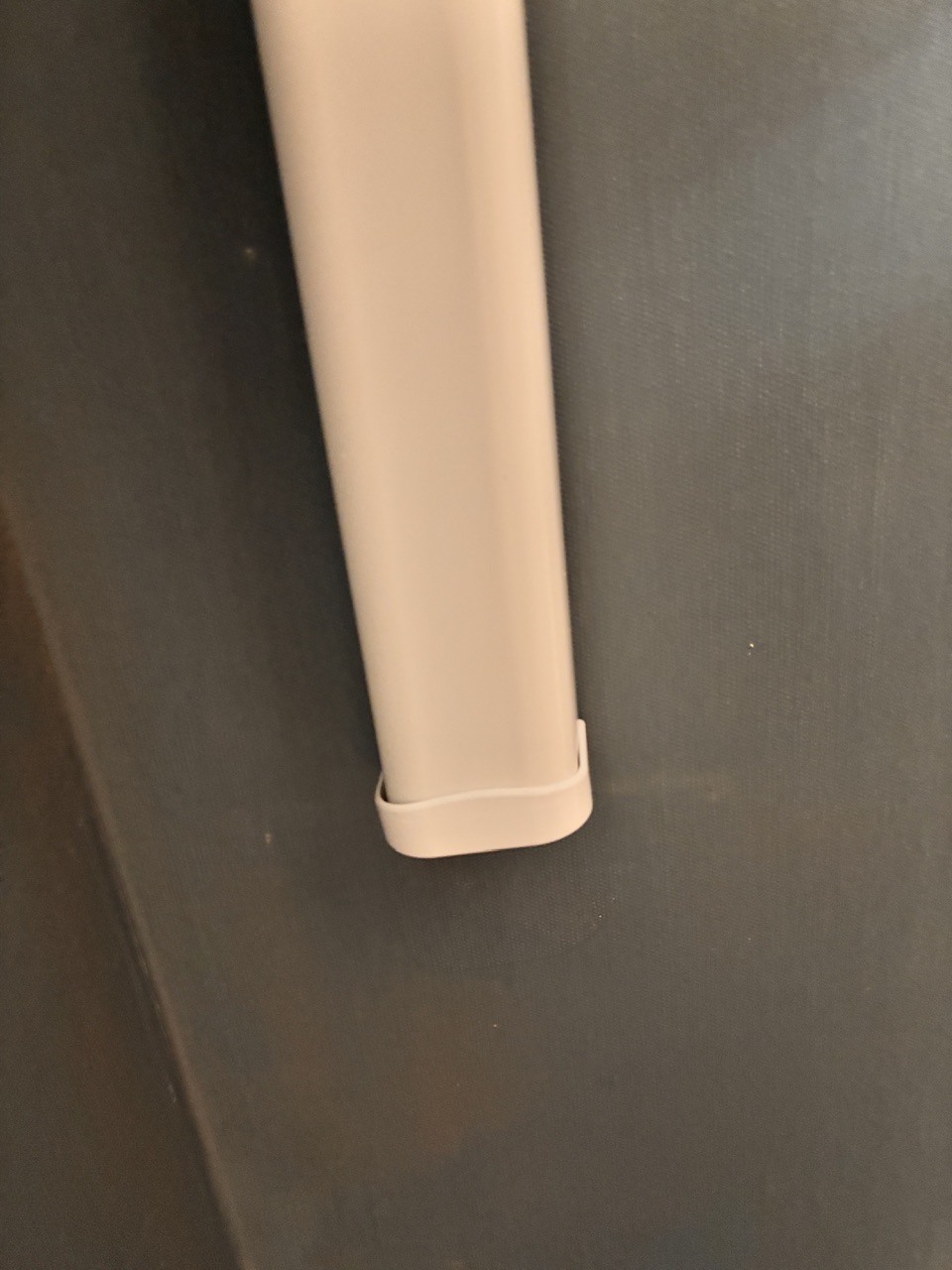

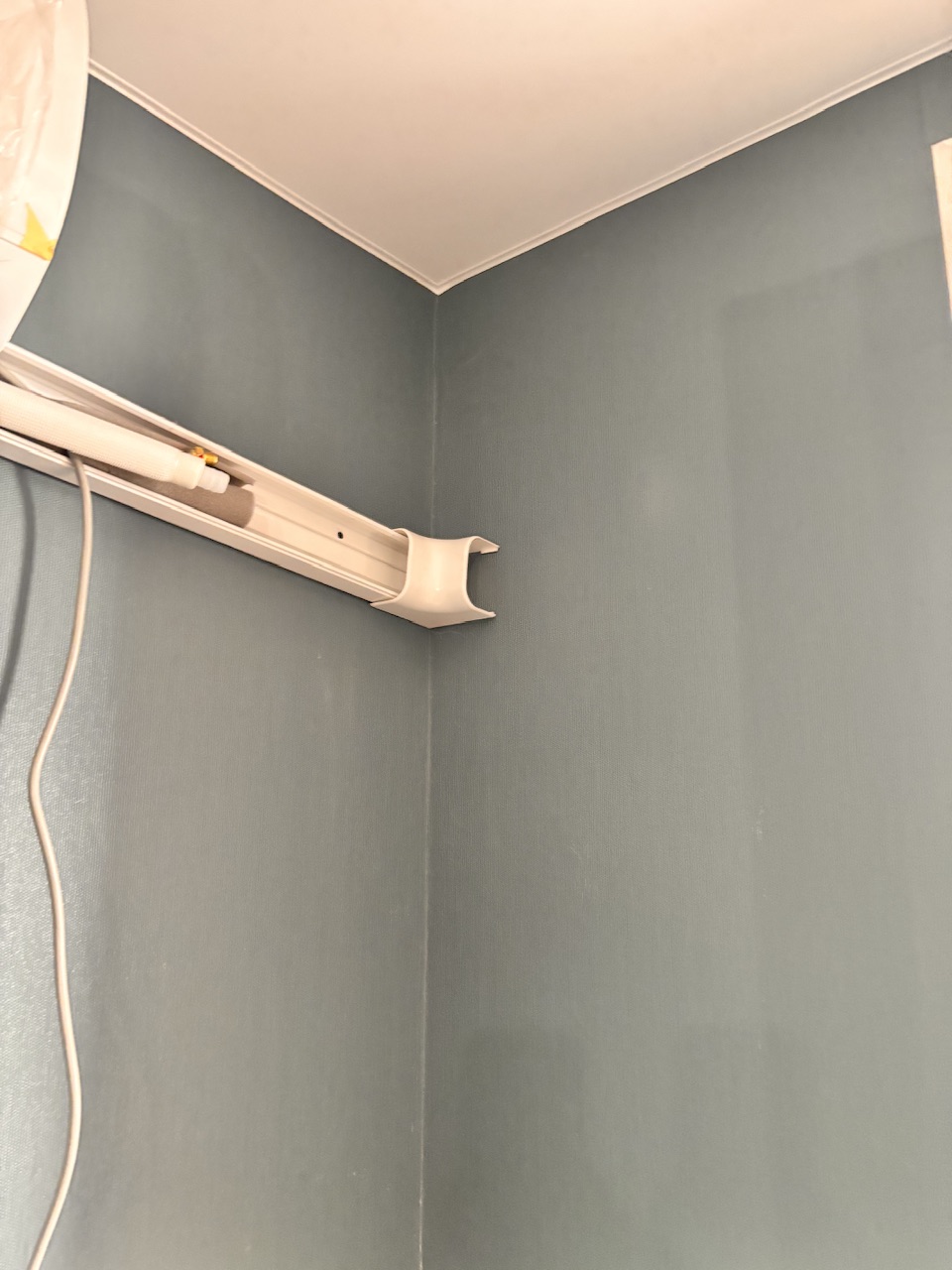

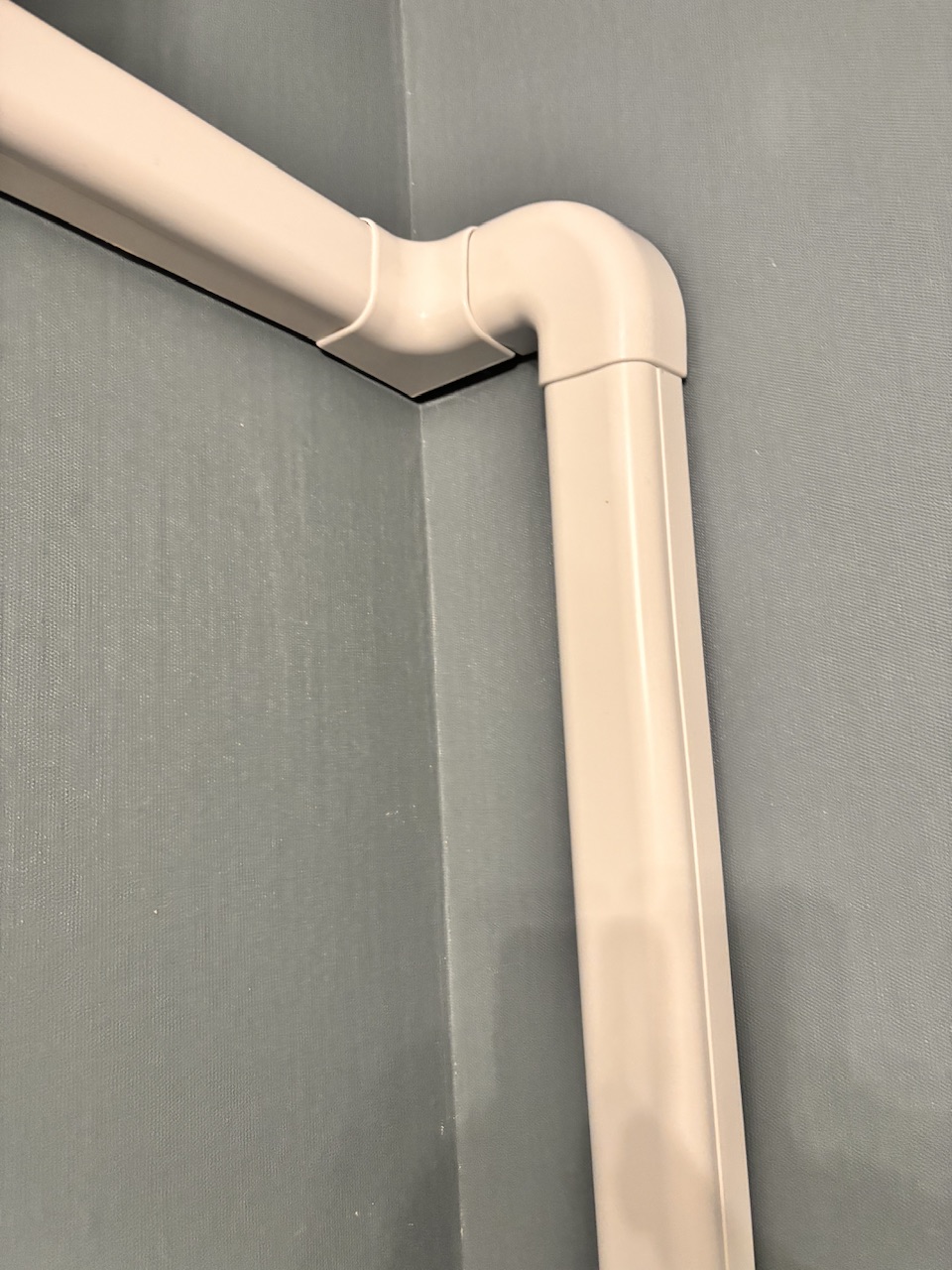

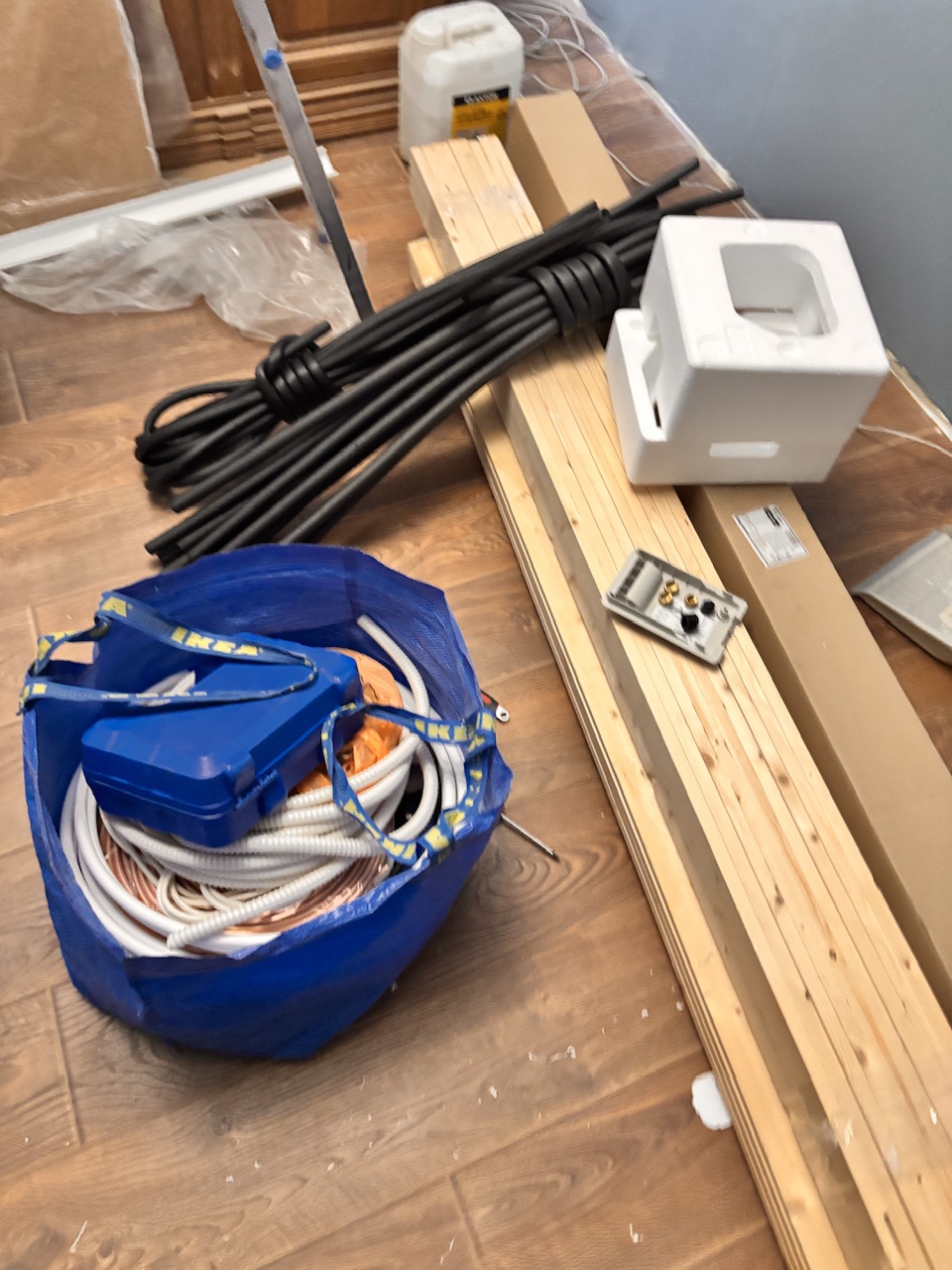

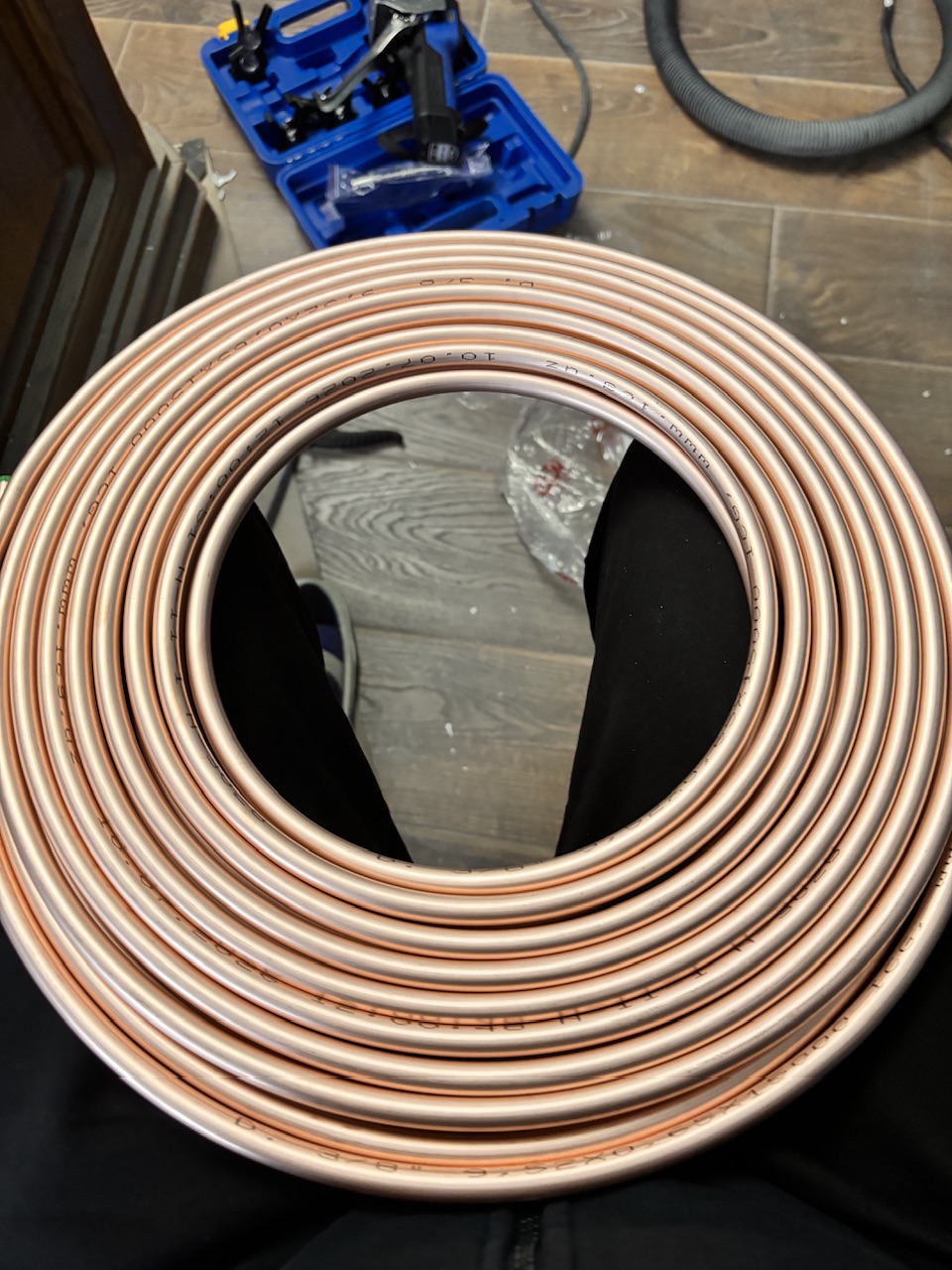

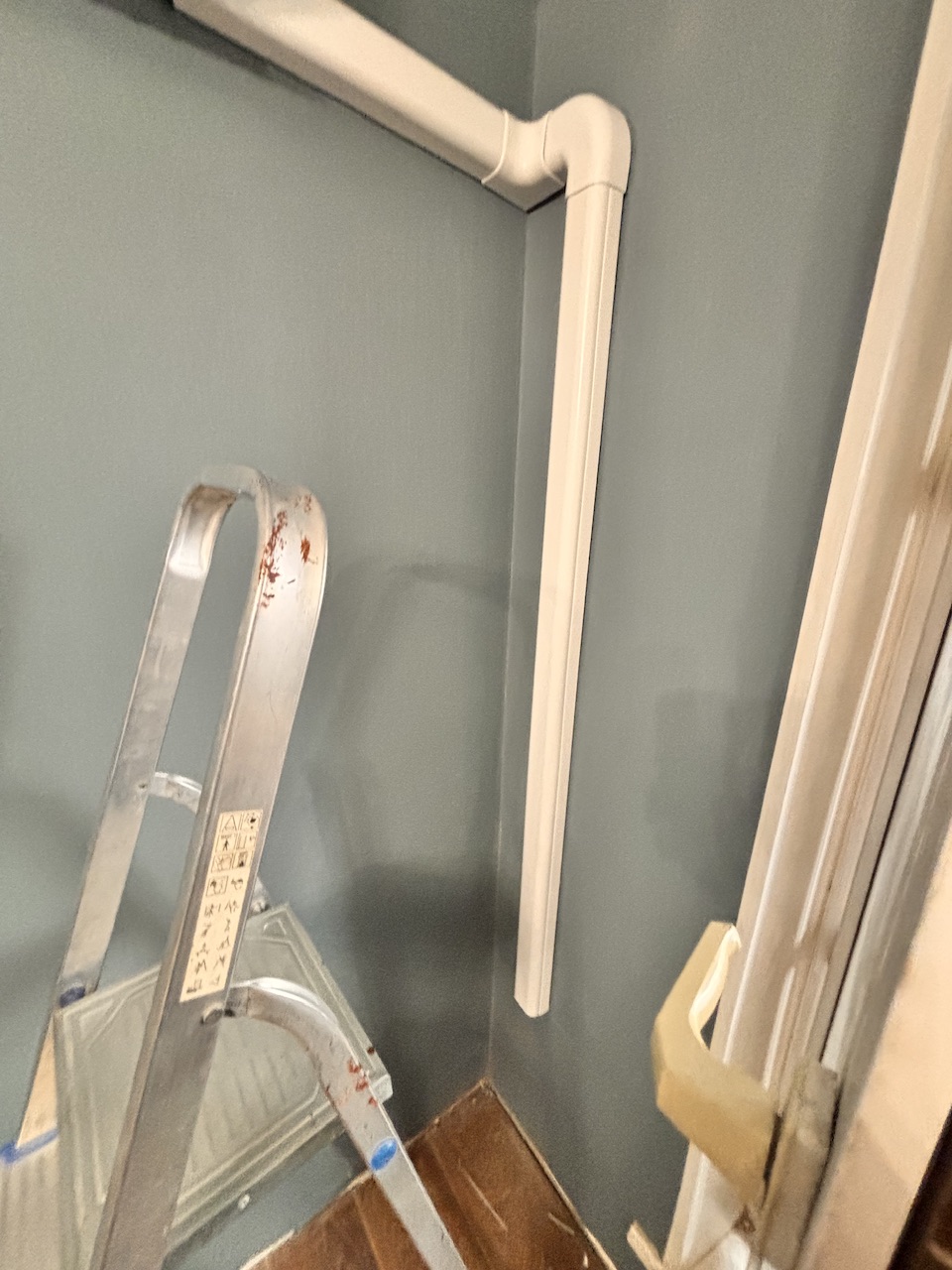

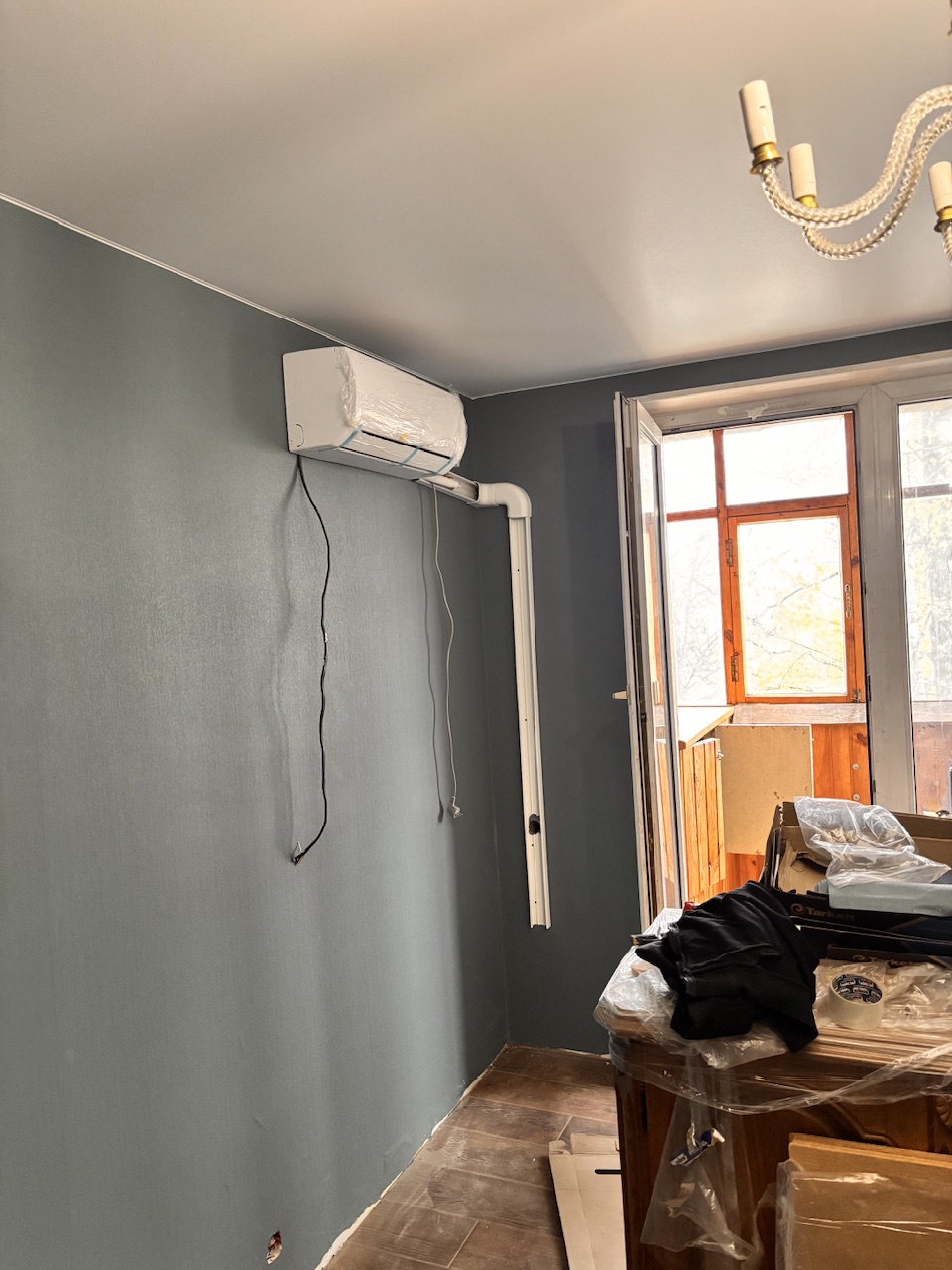

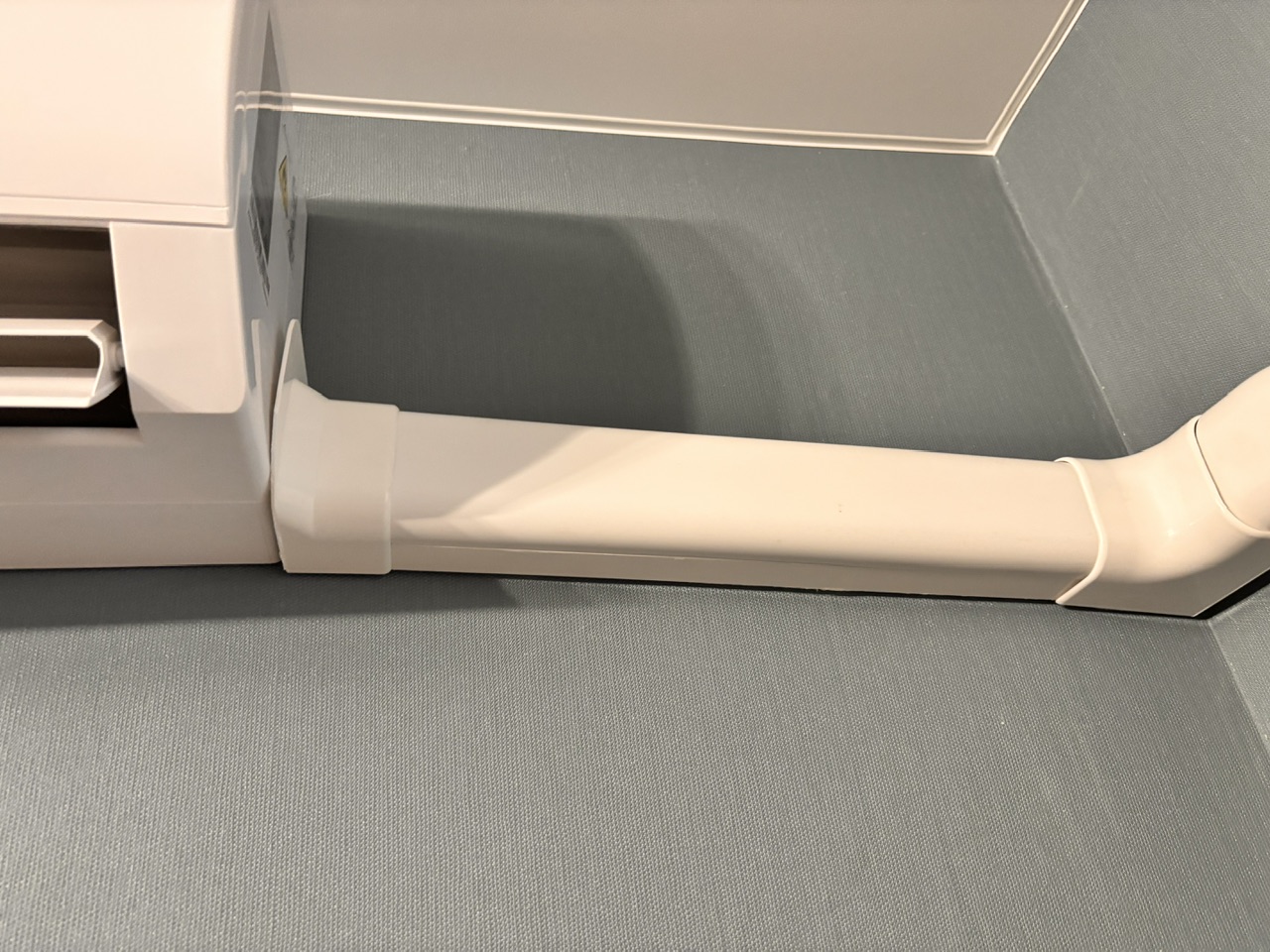

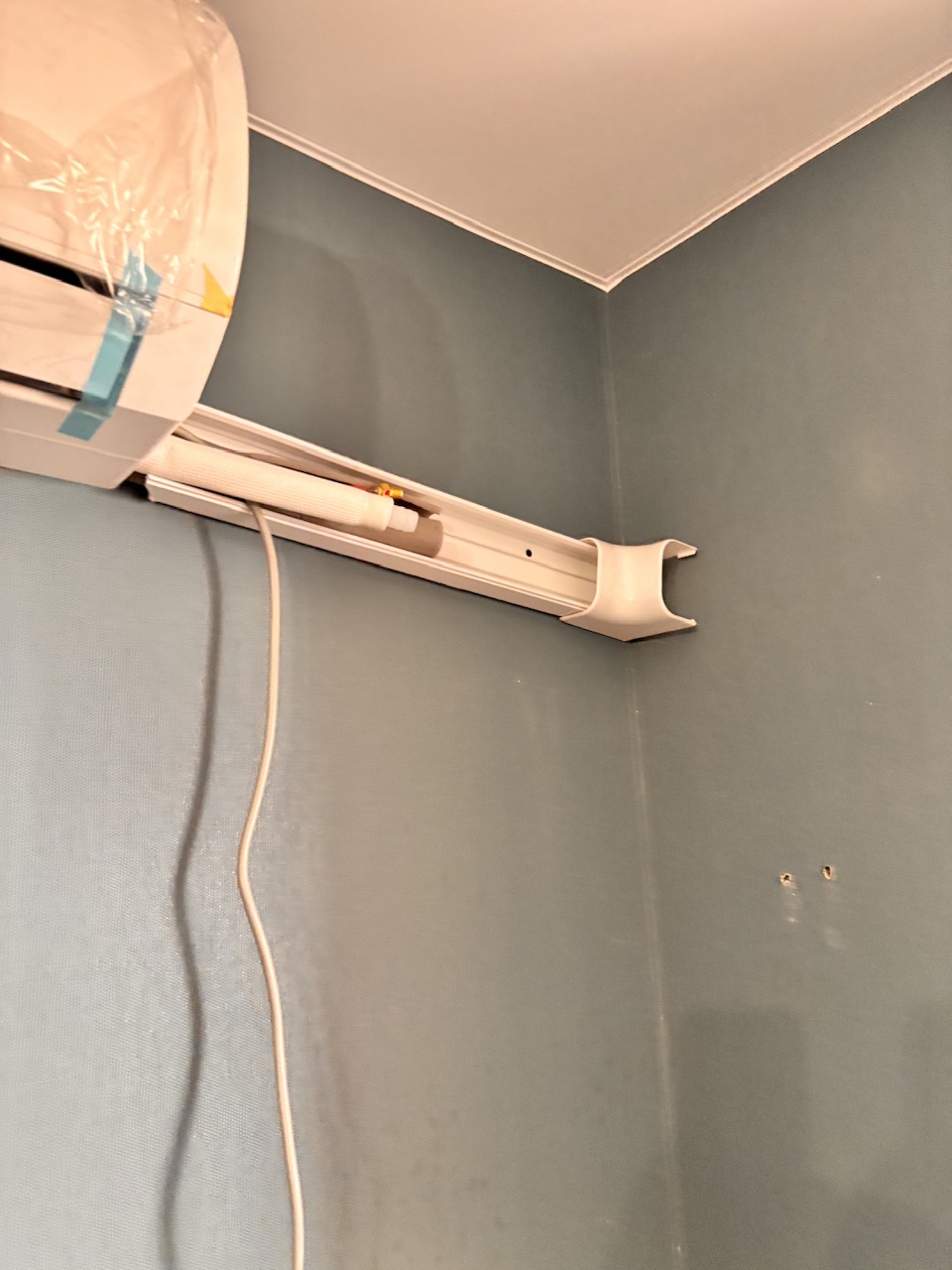

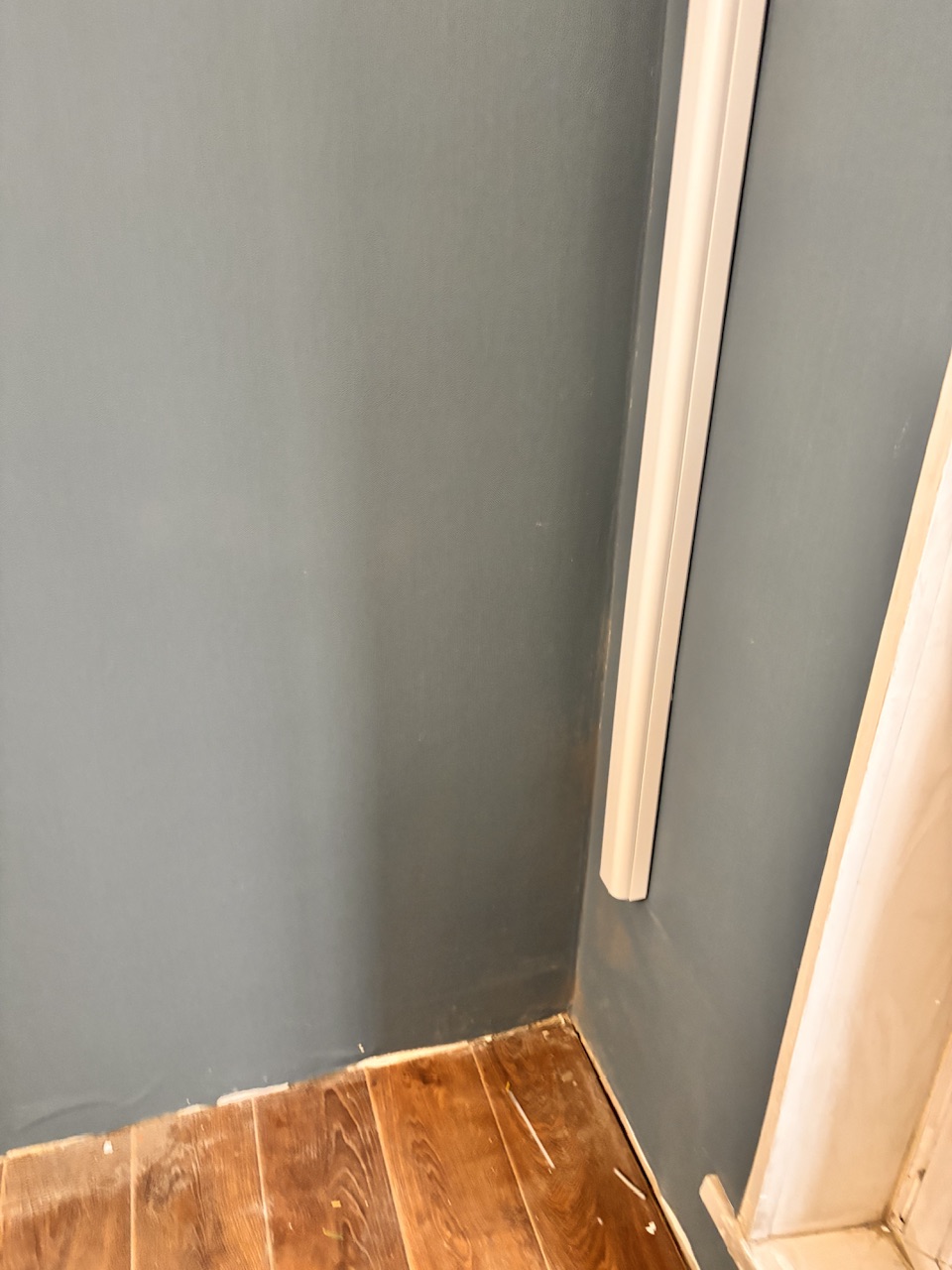

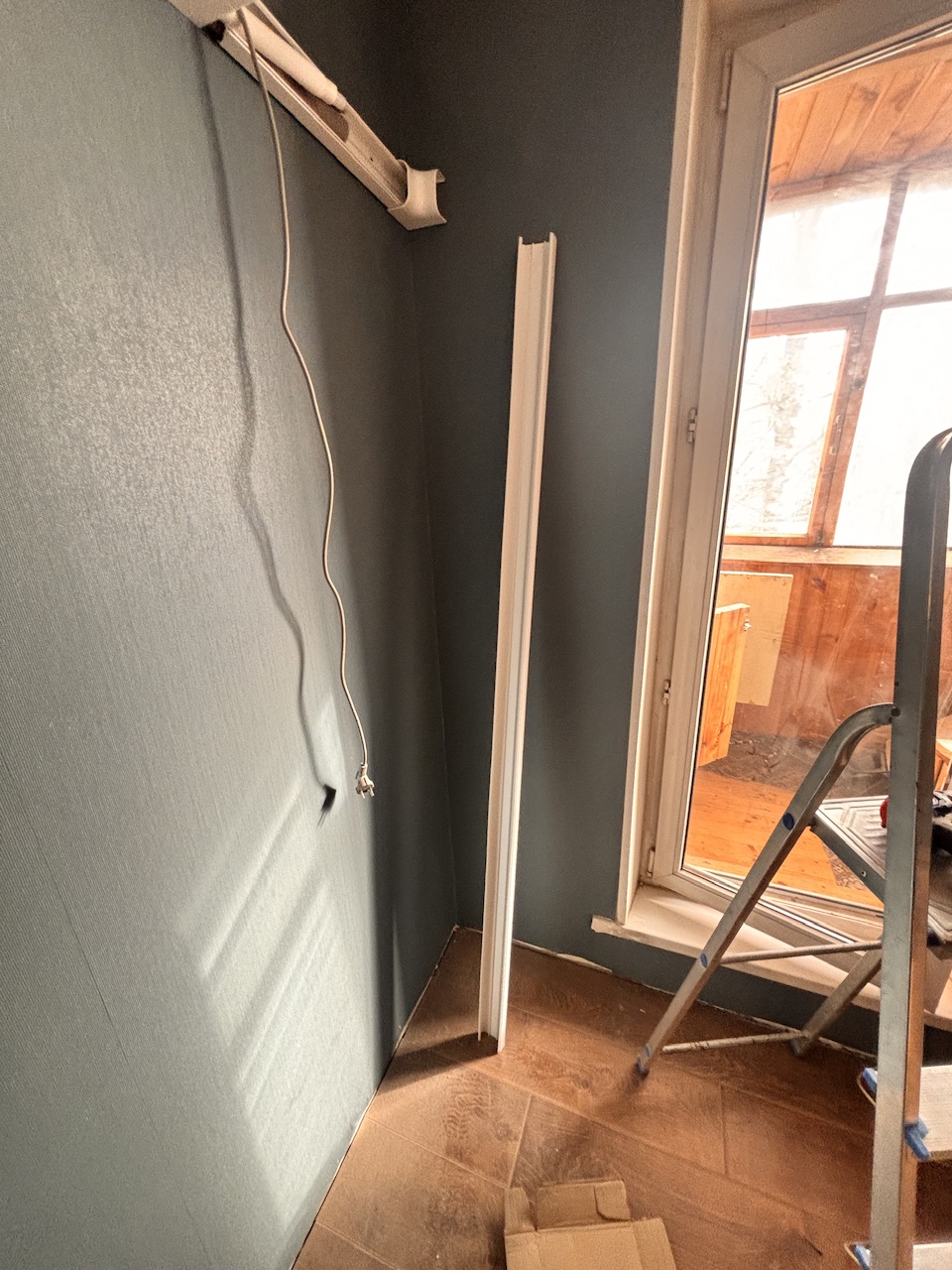

3. Прокладка трассы. Медные трубки 1/4" (жидкость) и 3/8" (газ) в теплоизоляции, межблочный кабель и дренажный шланг с уклоном — в декоративном коробе 60×60 мм по квартире, далее вывод на балкон.

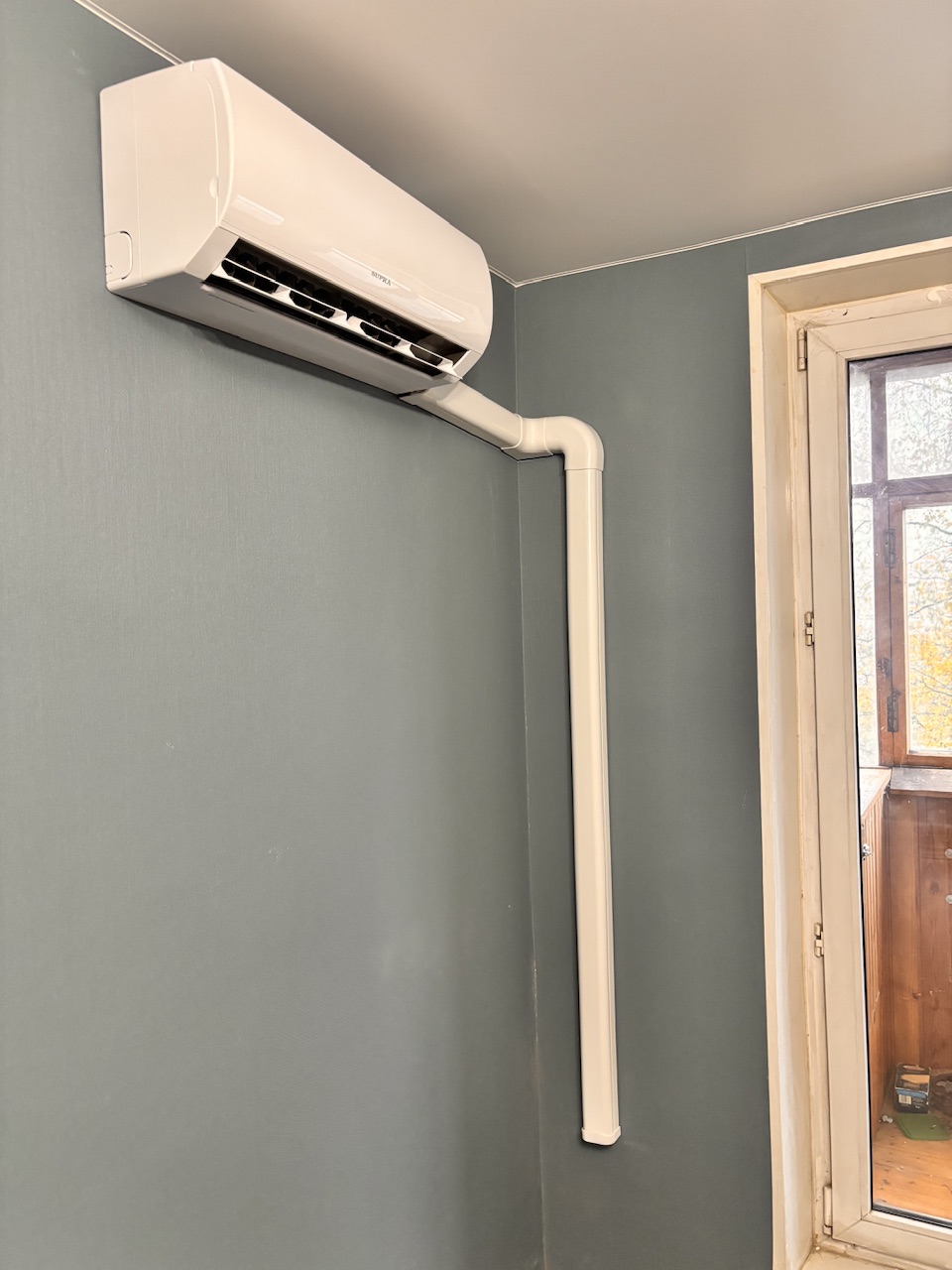

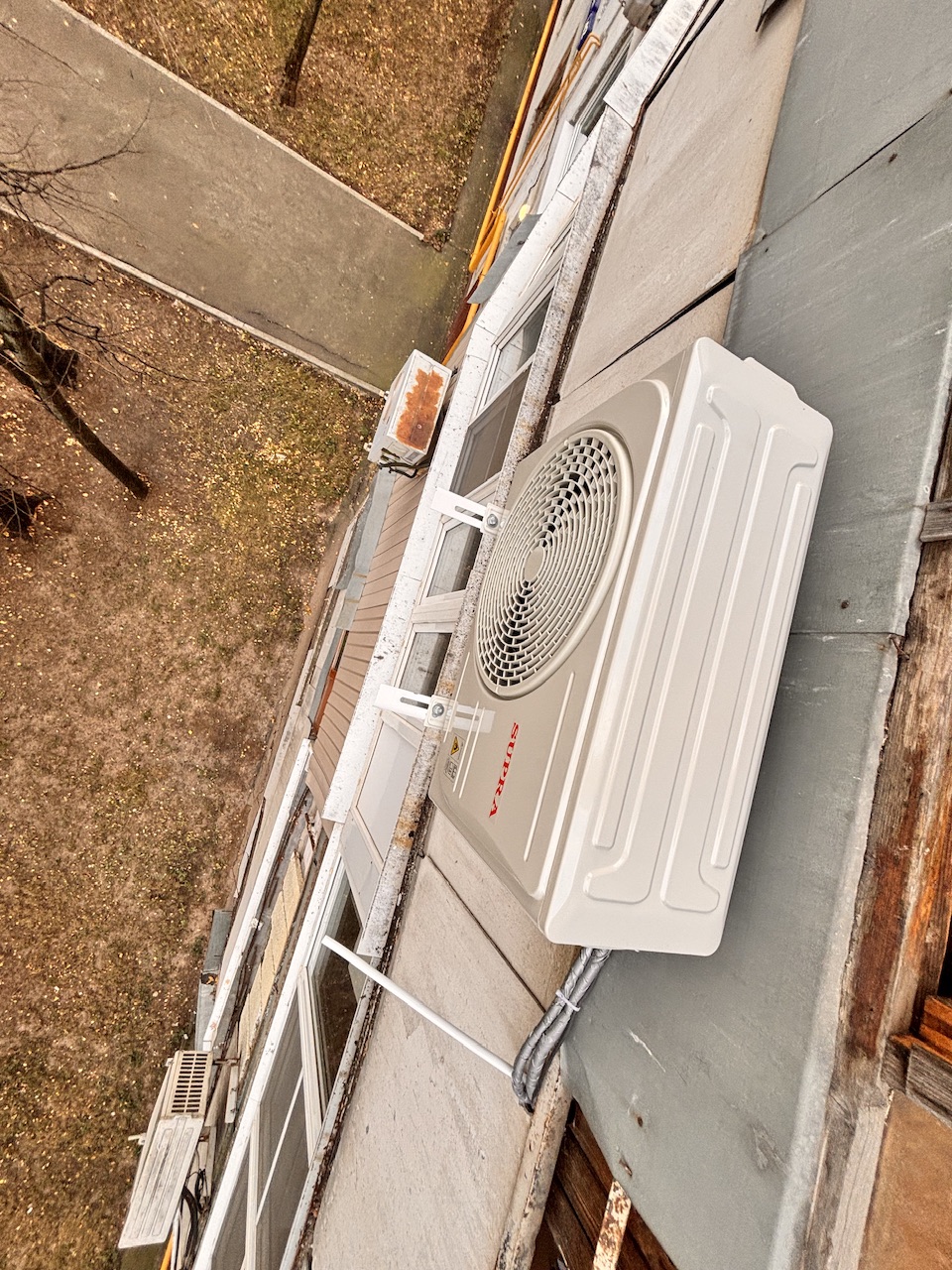

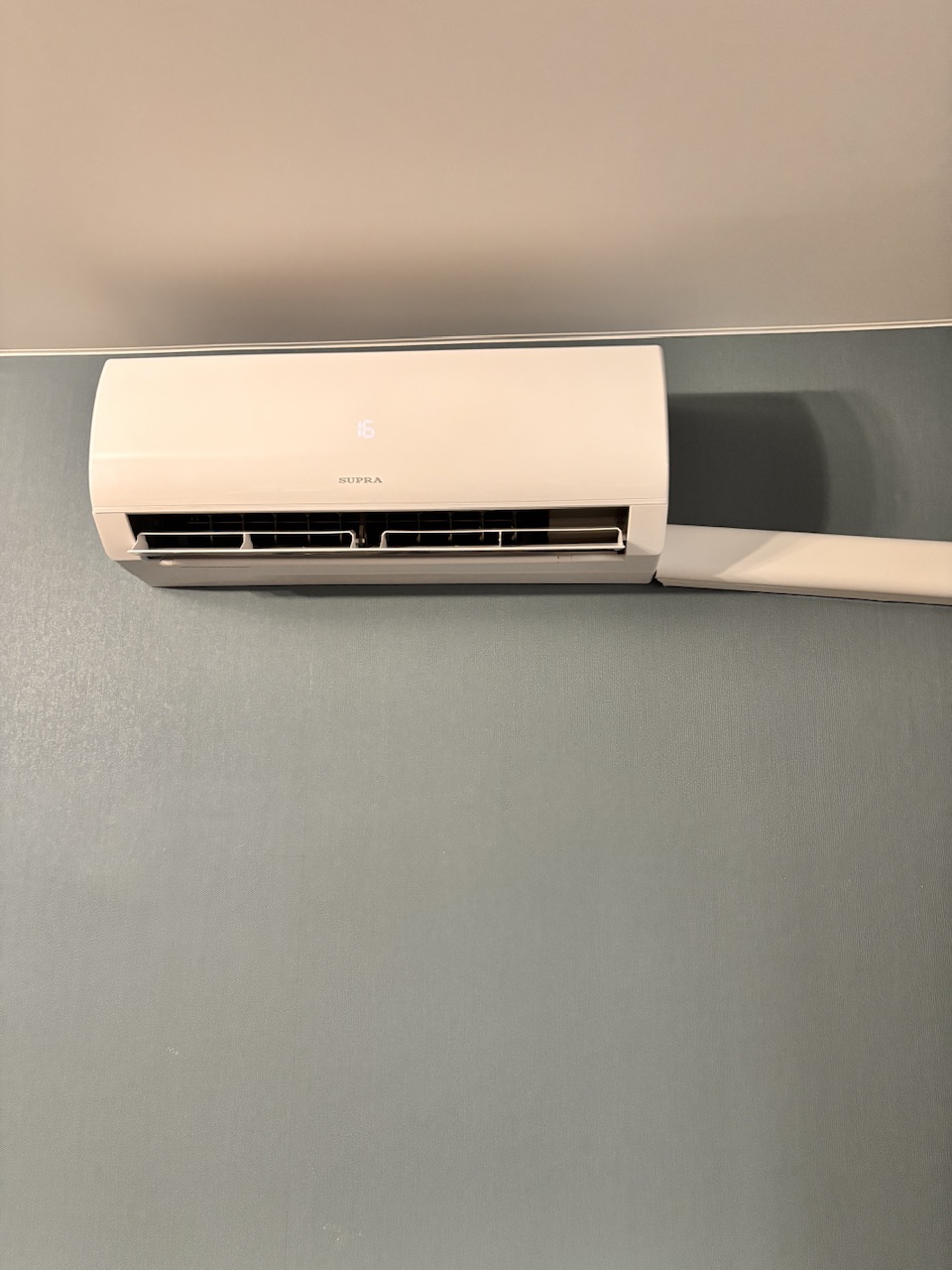

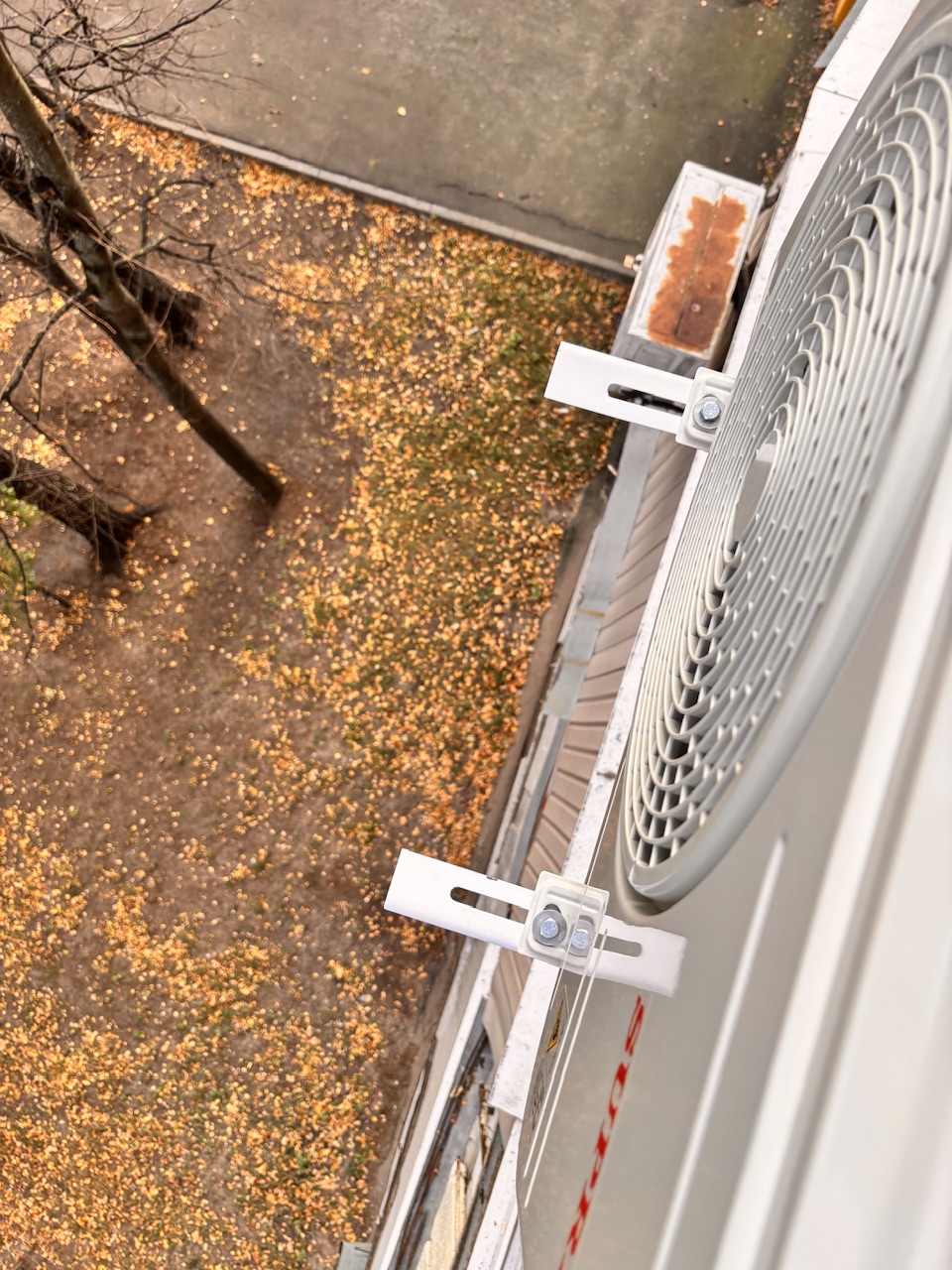

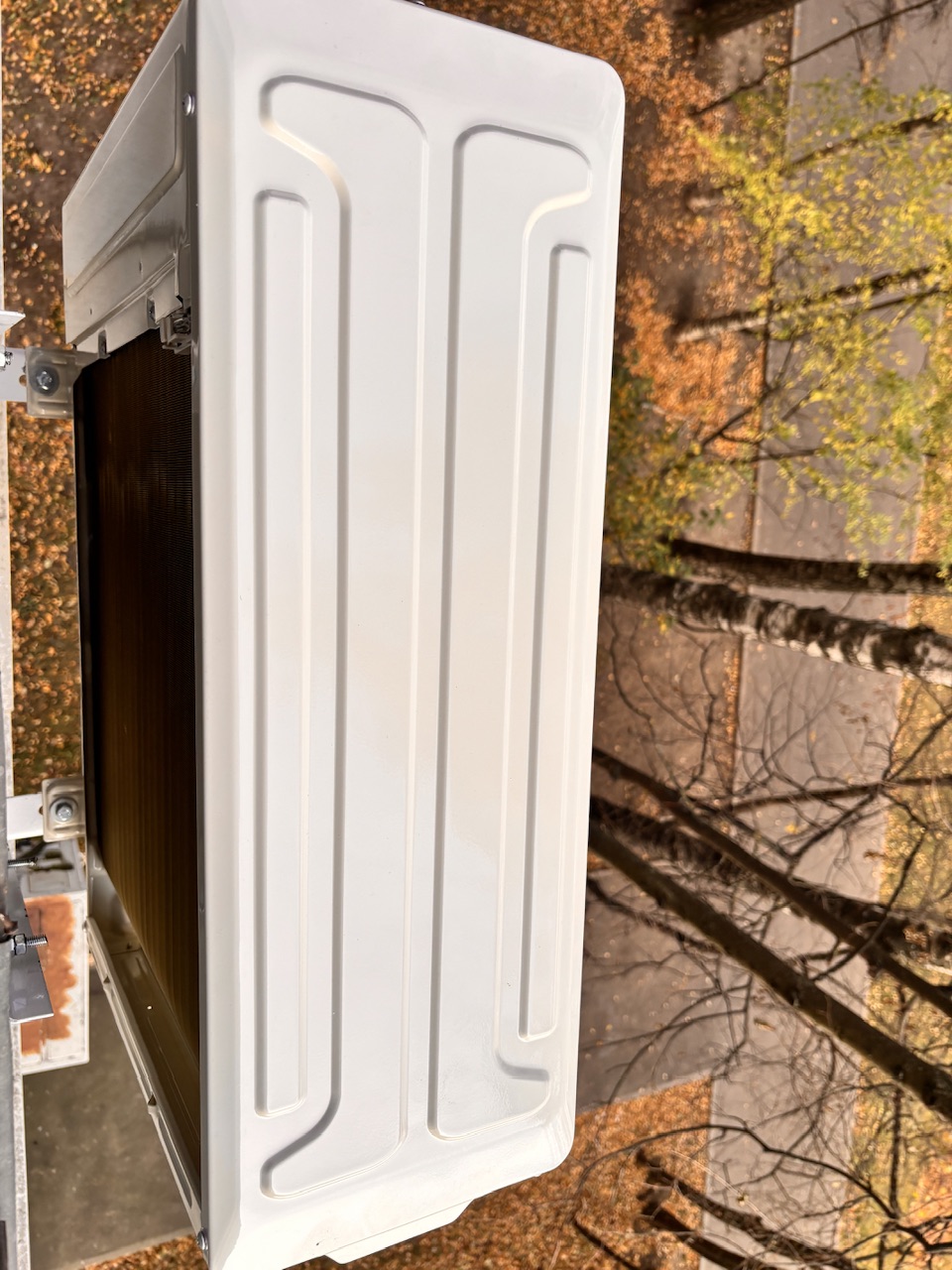

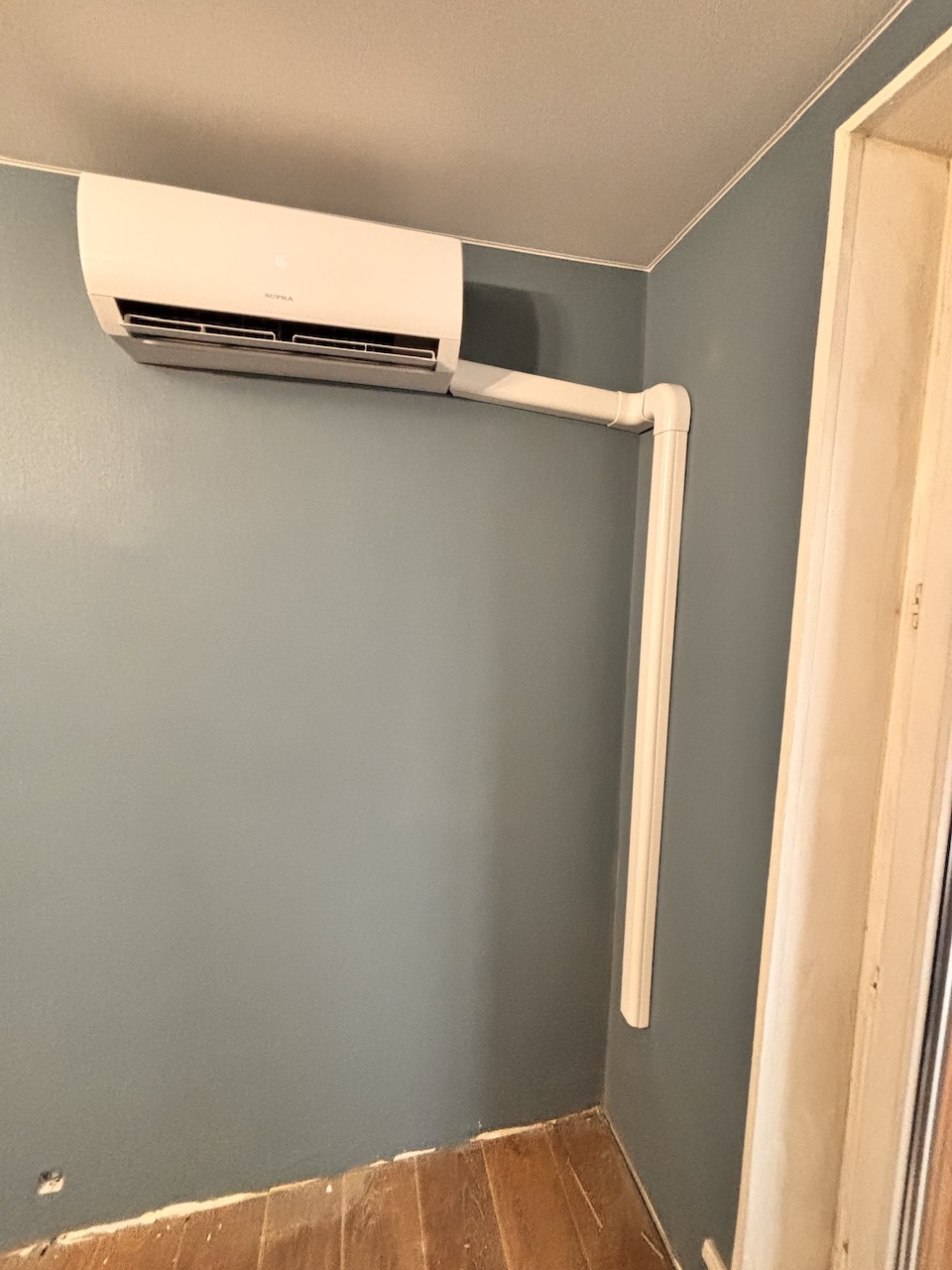

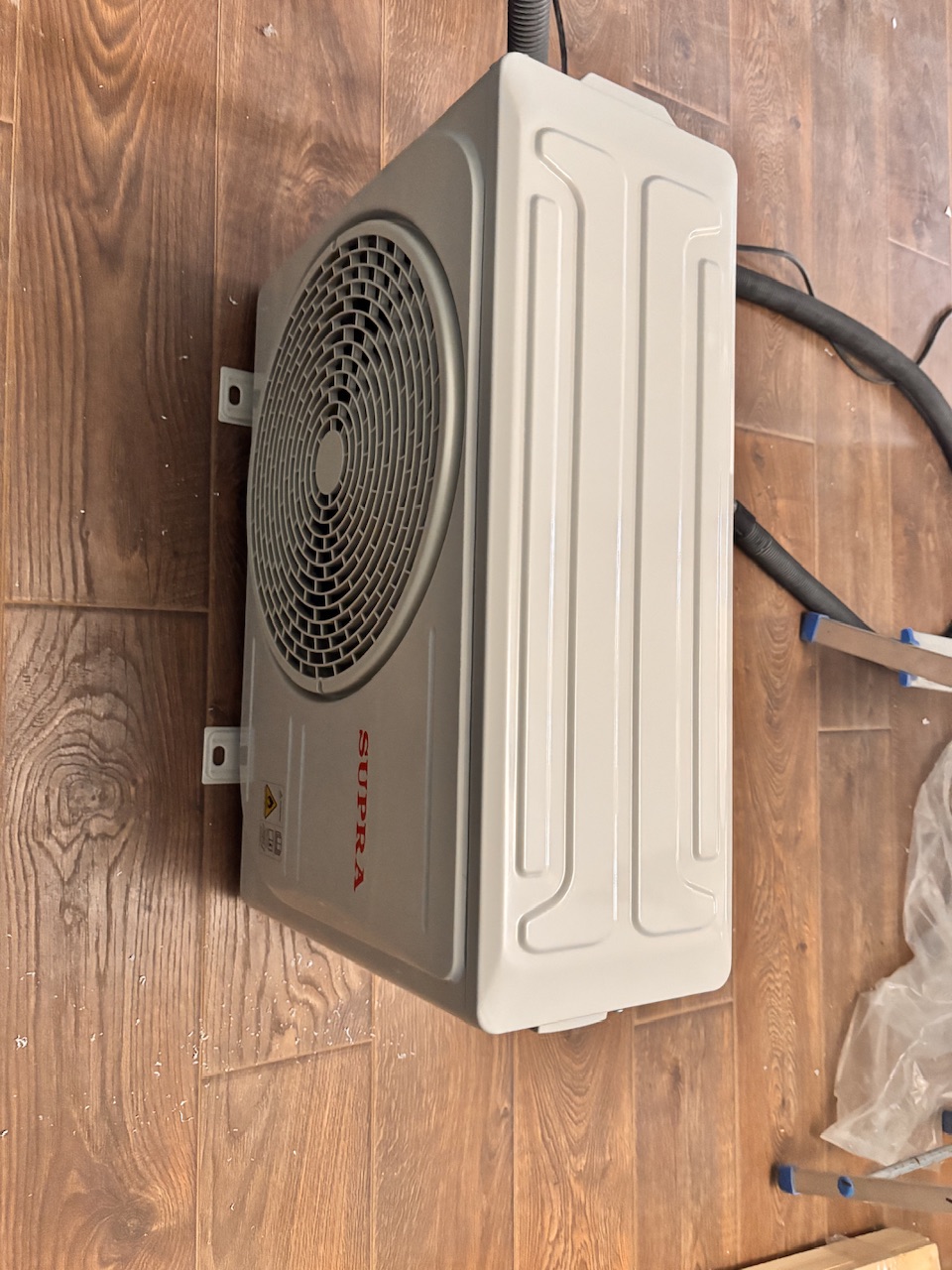

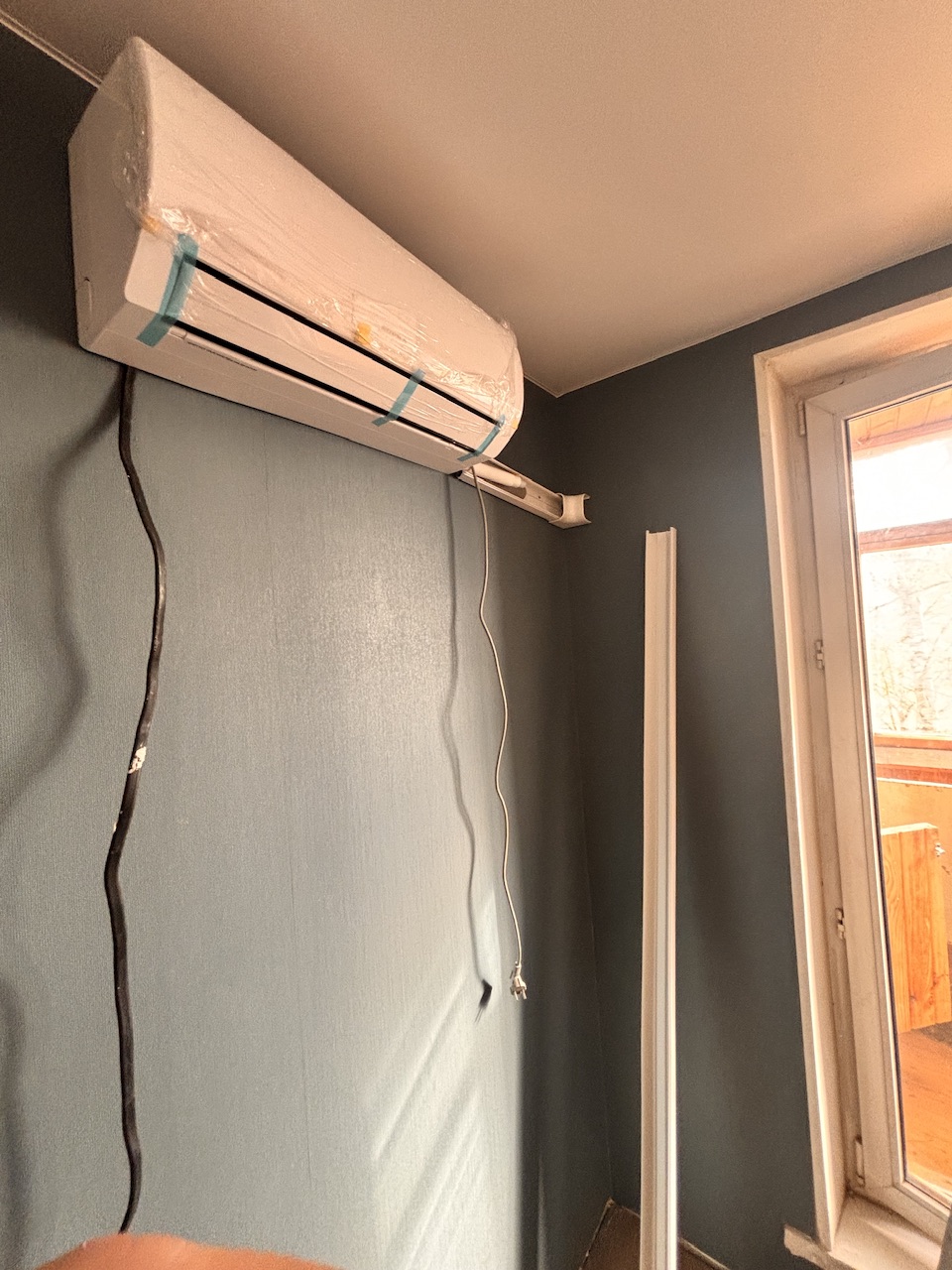

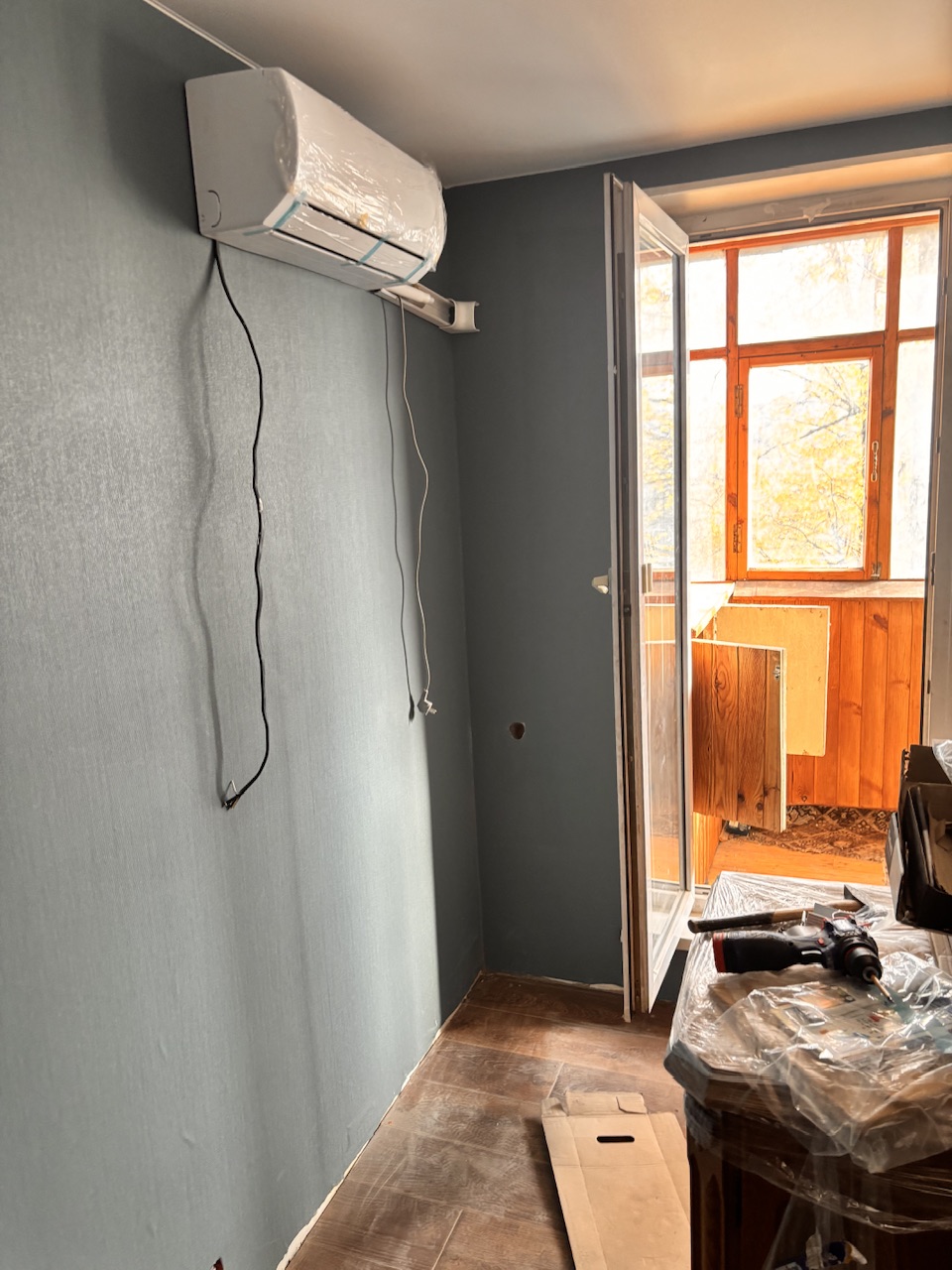

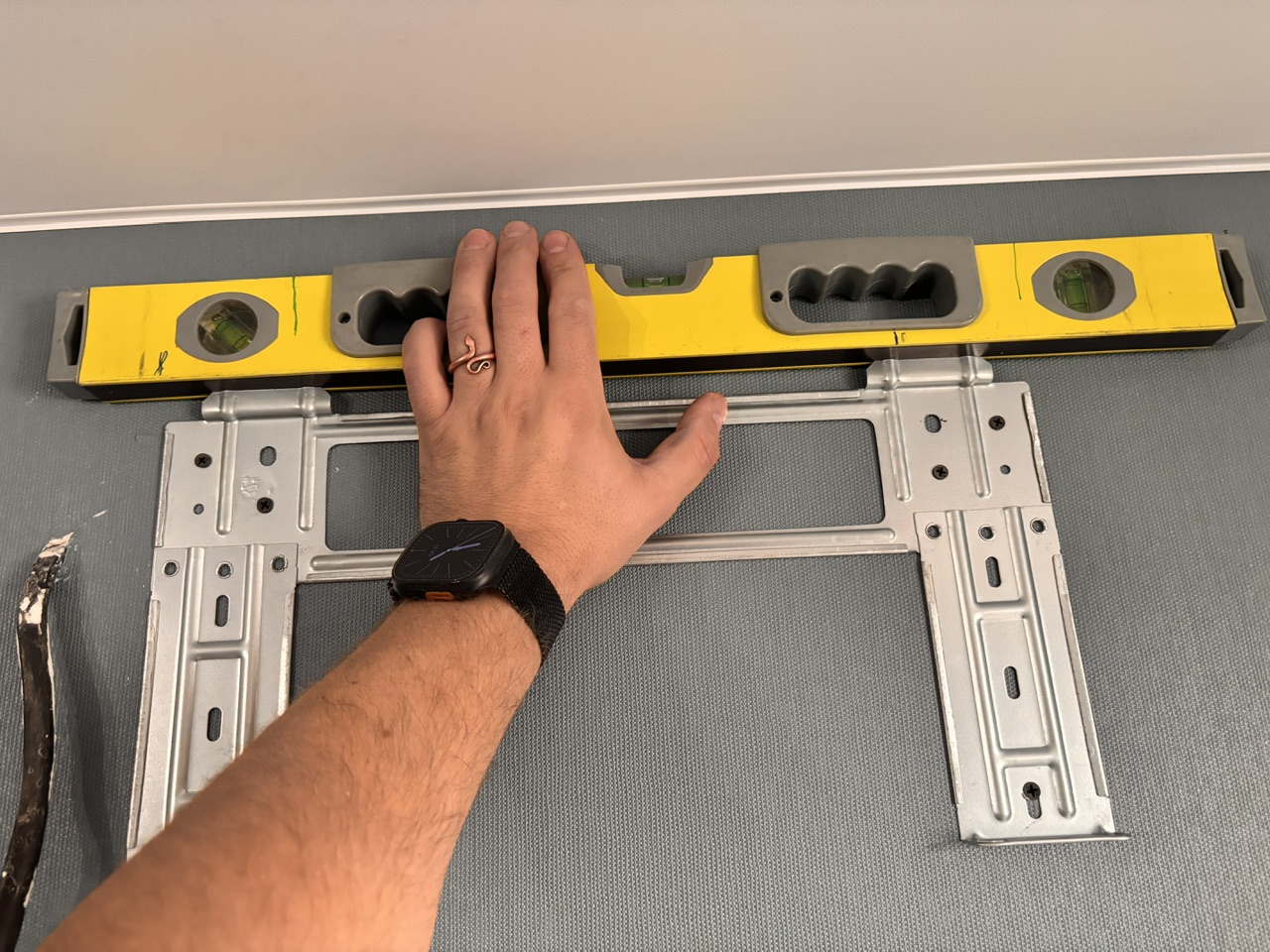

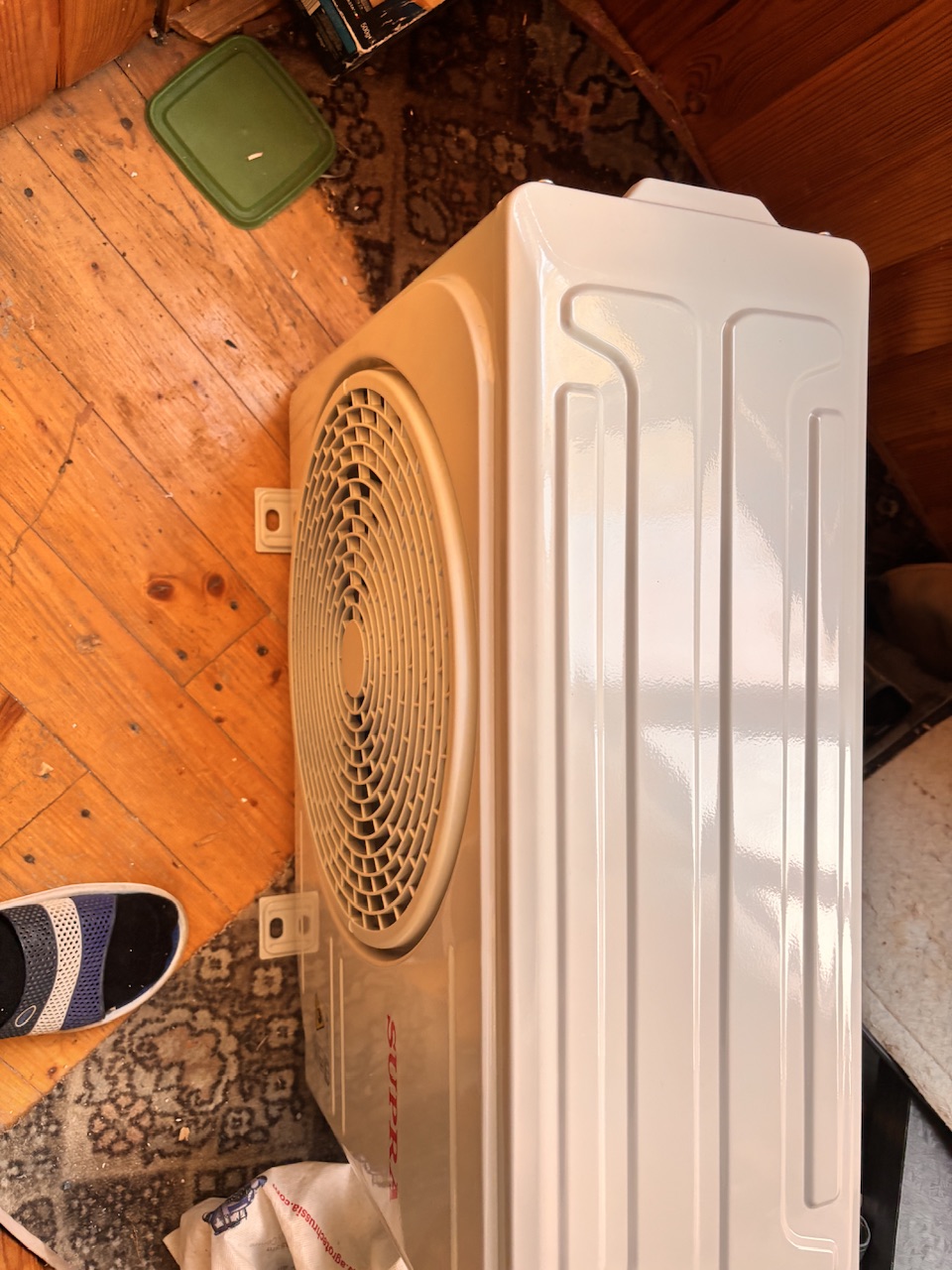

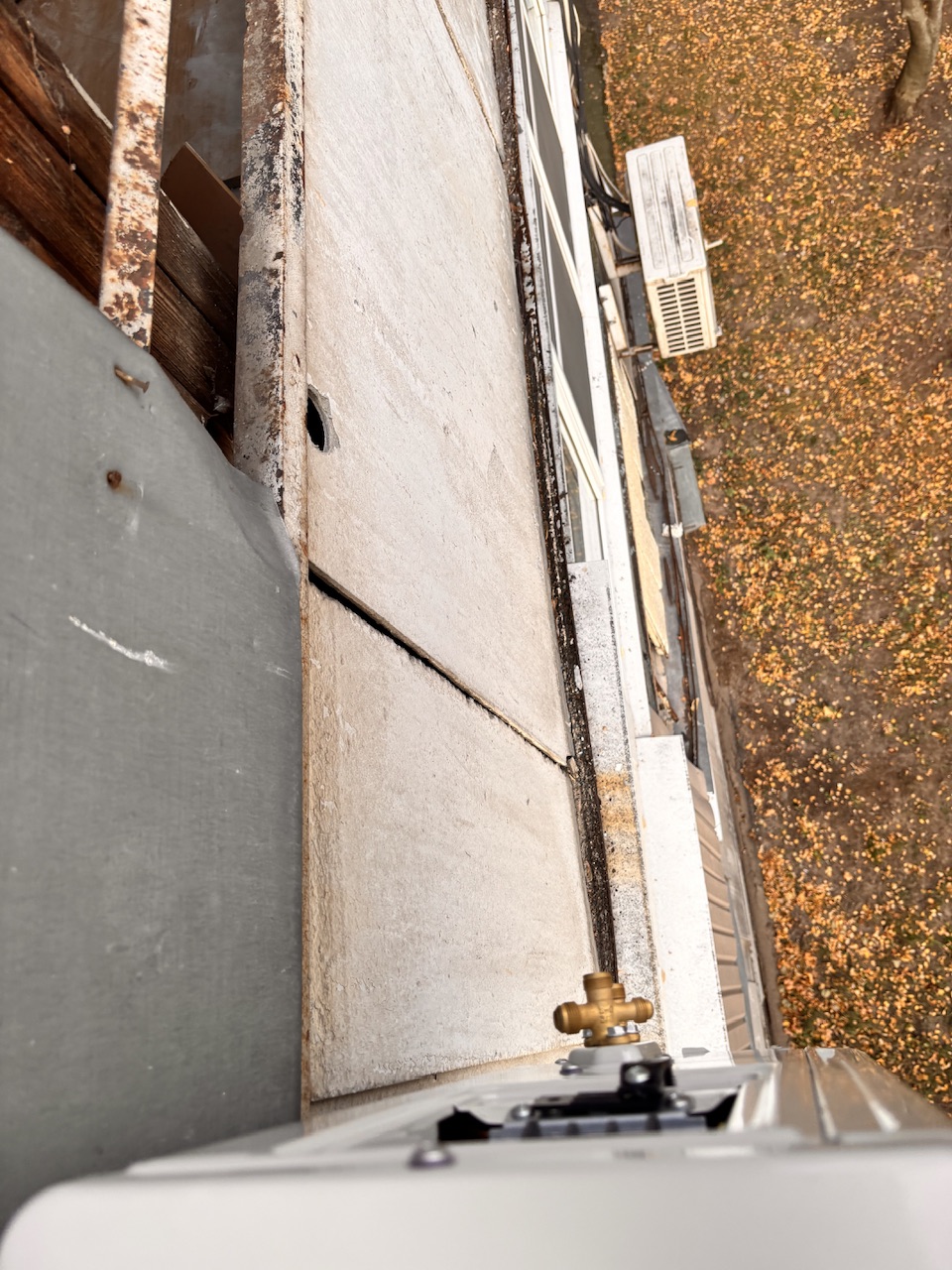

4. Установка блоков. Внутренний — на монтажную пластину строго по уровню: перекос мешает отводу конденсата. Наружный — на уличной стороне балкона: установлены сквозные шпильки, снаружи закреплены опорные уголки, внутри затянуты прижимные планки по вагонке; блок поставлен на полки уголков и притянут, с контролем уровня и зазора от облицовки. Работы велись со стороны балкона, со страховкой.

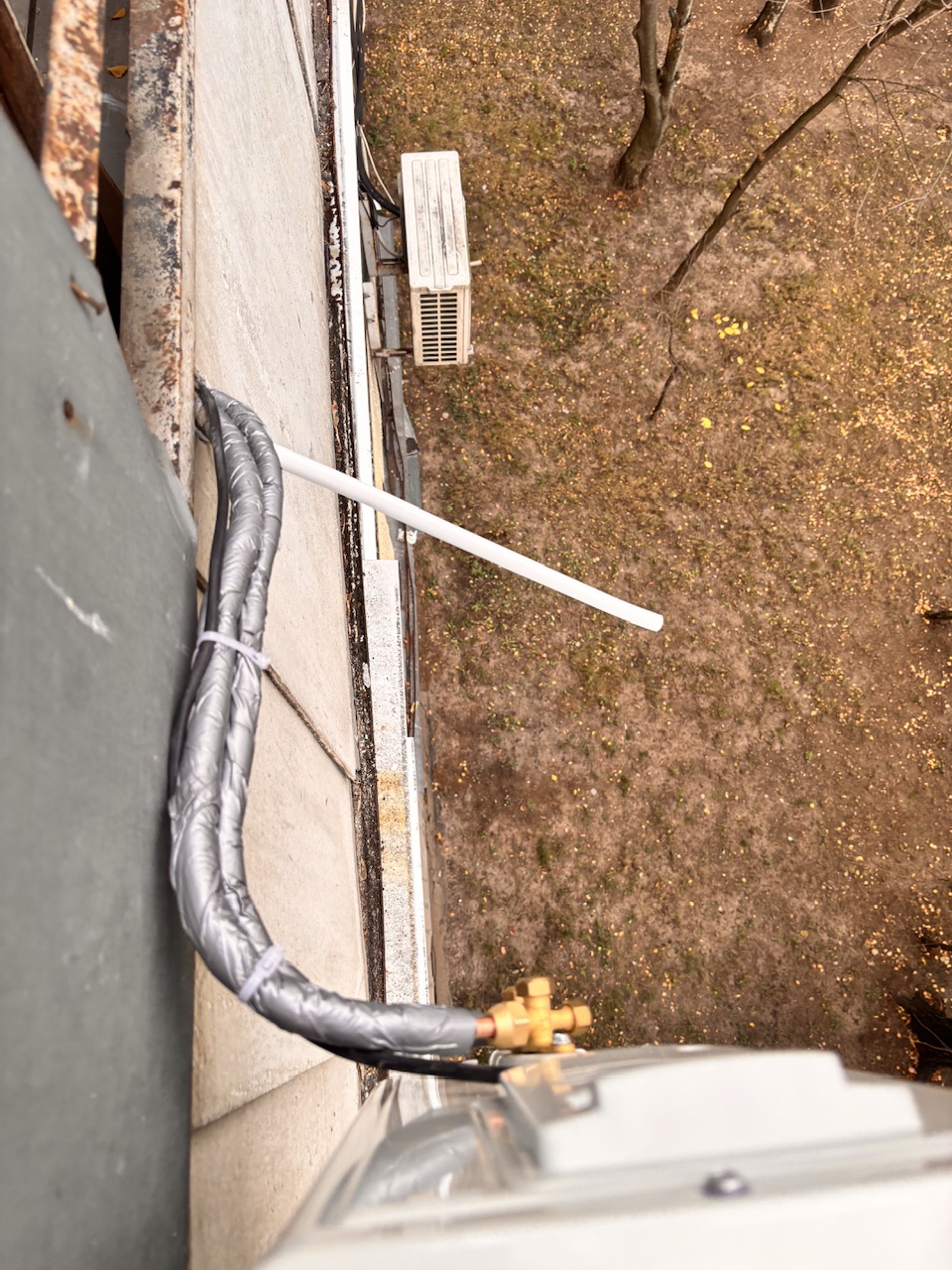

5. Дренаж. Конденсат с внутреннего блока отведён дренажной трубкой наружу: трубка выведена на улицу с выносом 50 см от фасада — капли падают вдали от стены, не пачкая фасад и не попадая на отливы и балконы нижних этажей.

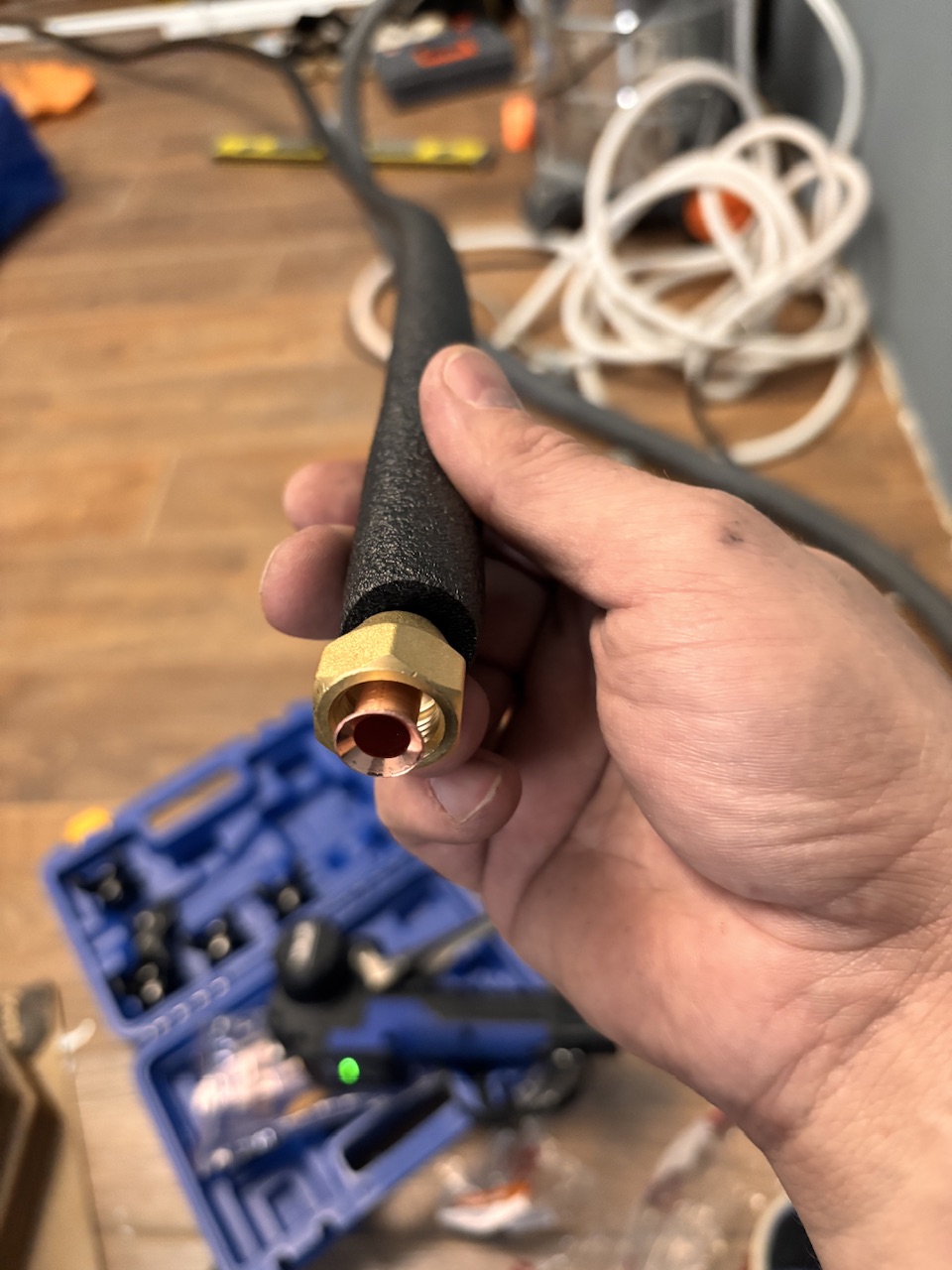

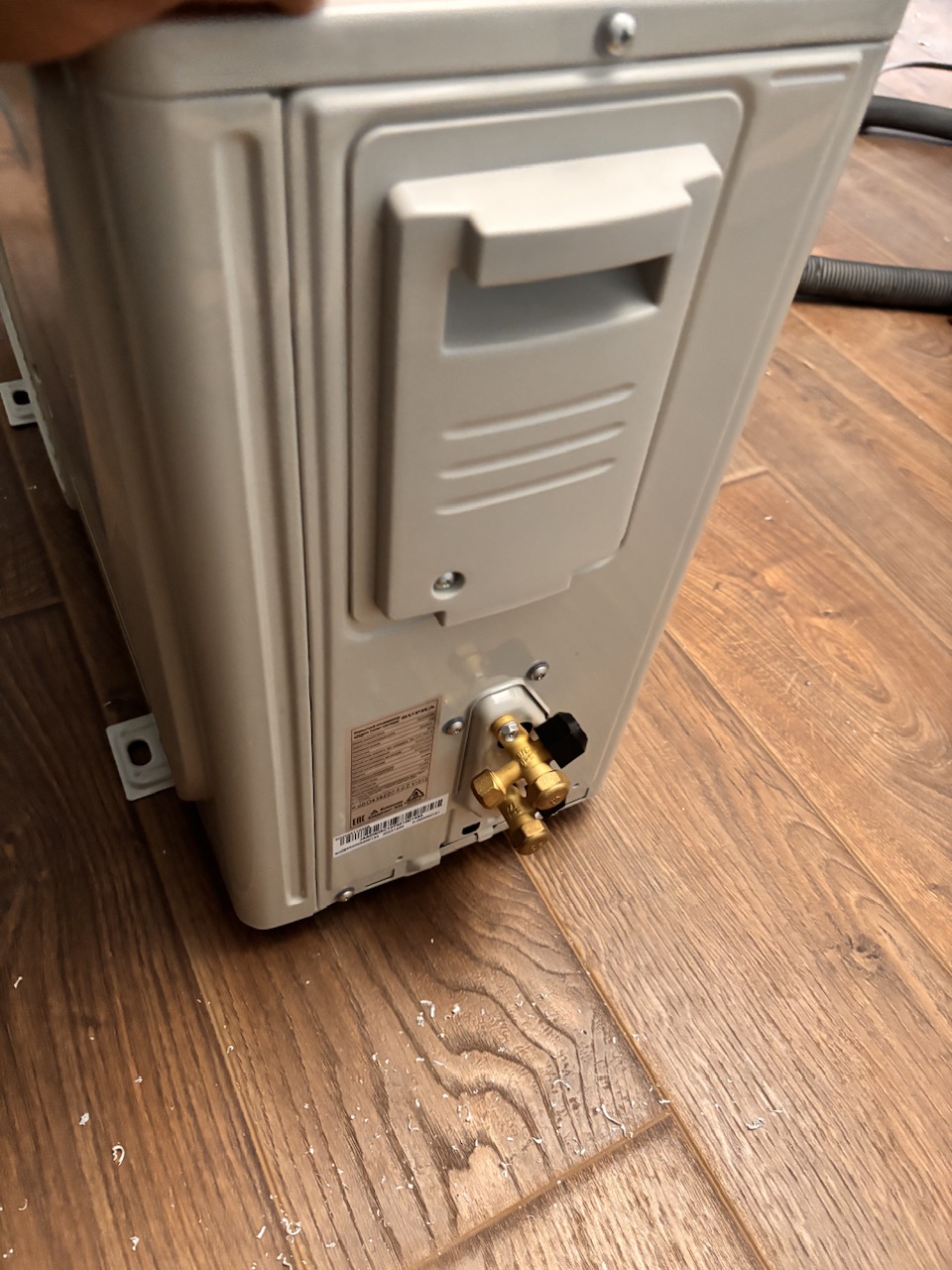

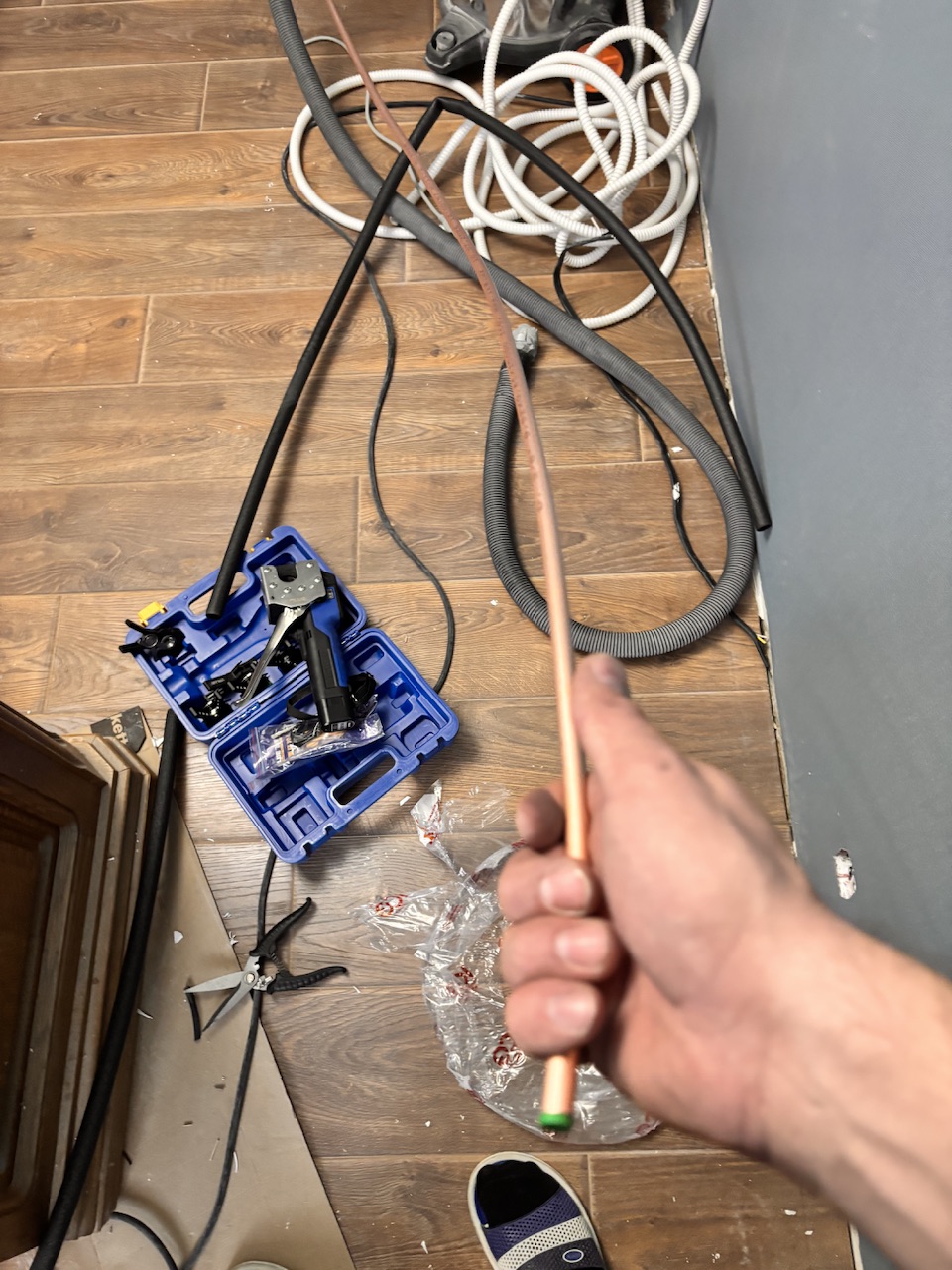

6. Вальцовка и подключение. Трубки развальцованы электрической вальцовкой Value VEF-1 (диапазон 1/4"–3/4" — покрывает и жидкостную, и газовую линию «девятки»), соединения затянуты динамометрическим ключом — главное условие герметичности контура.

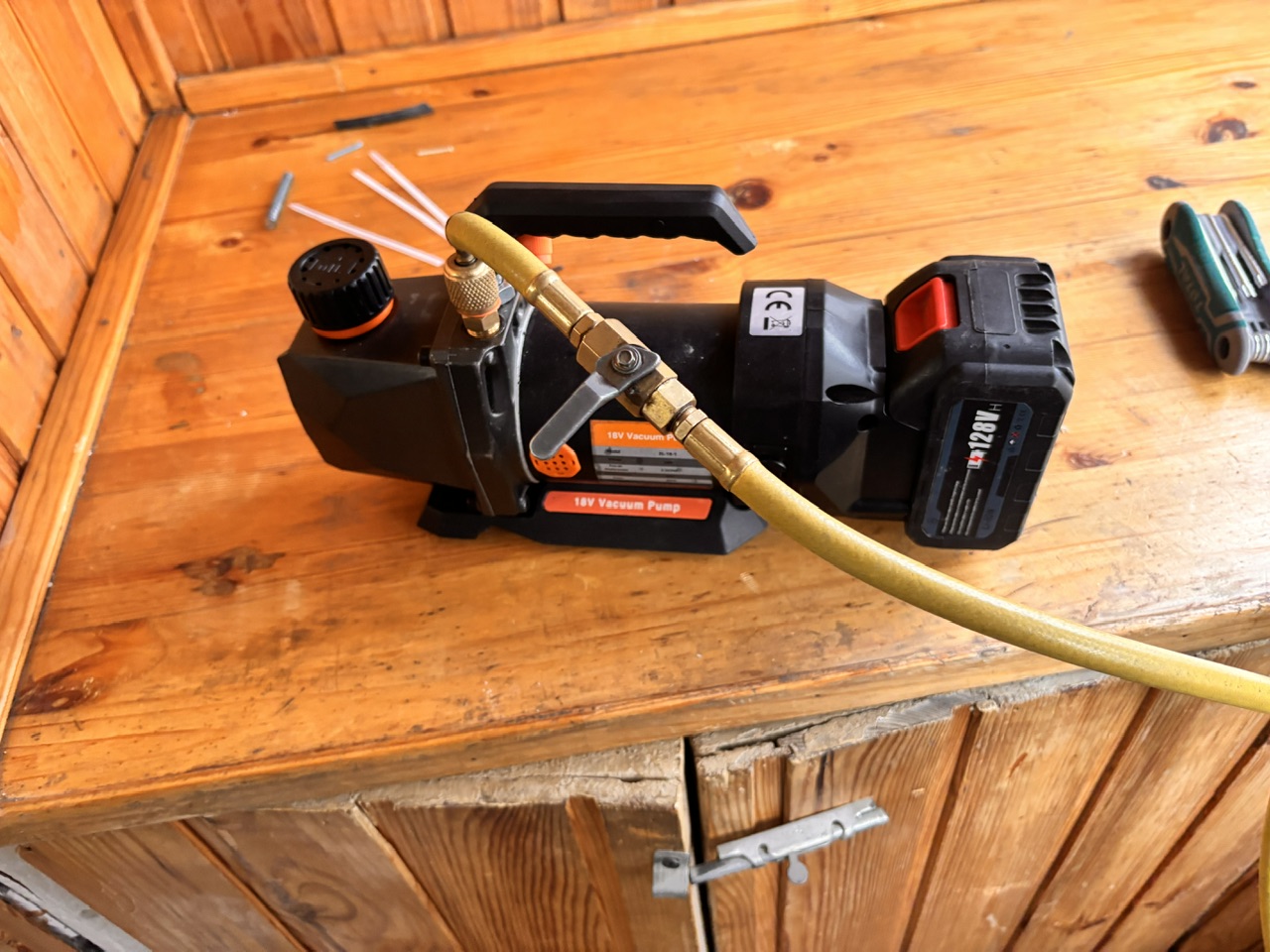

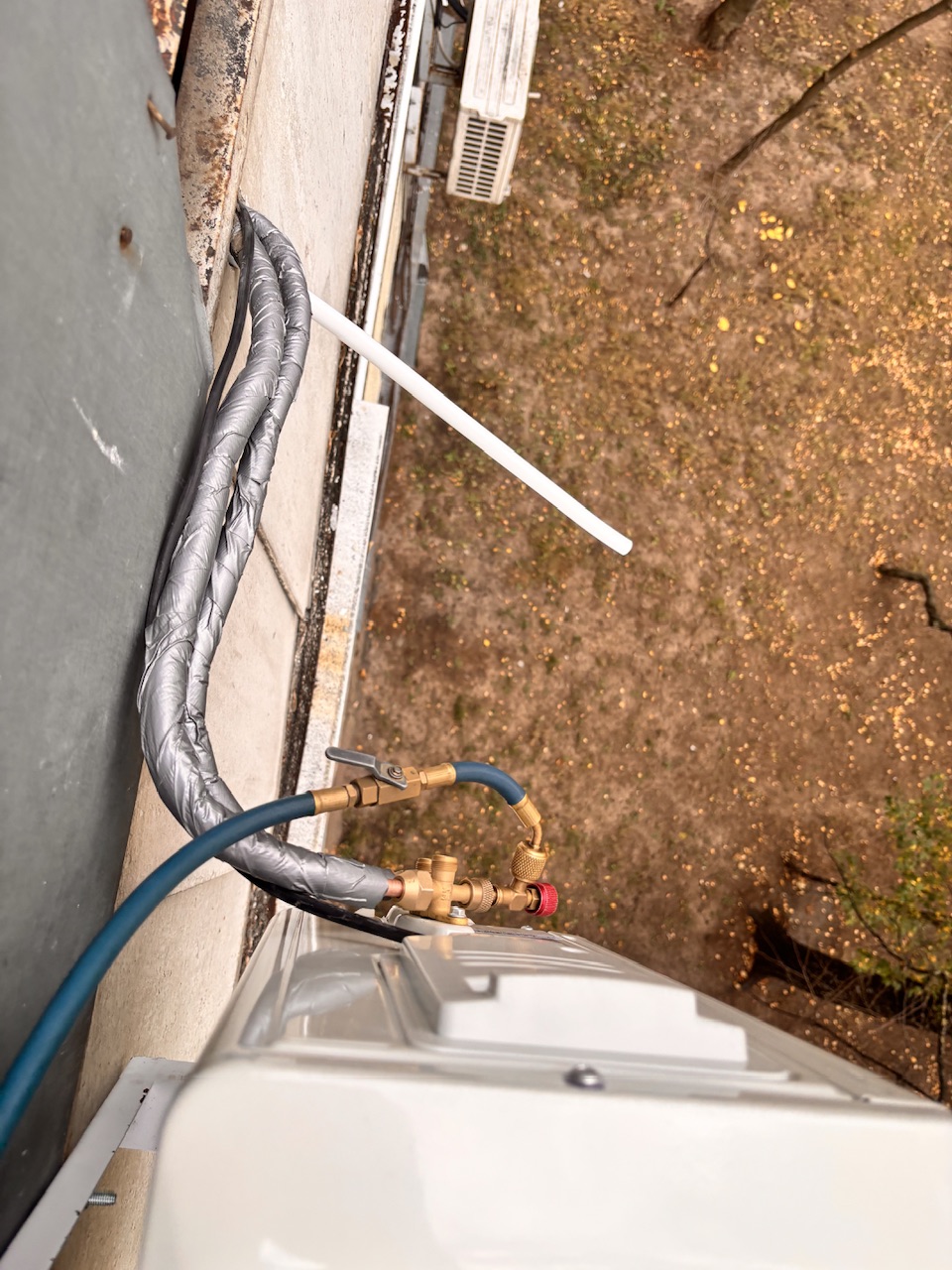

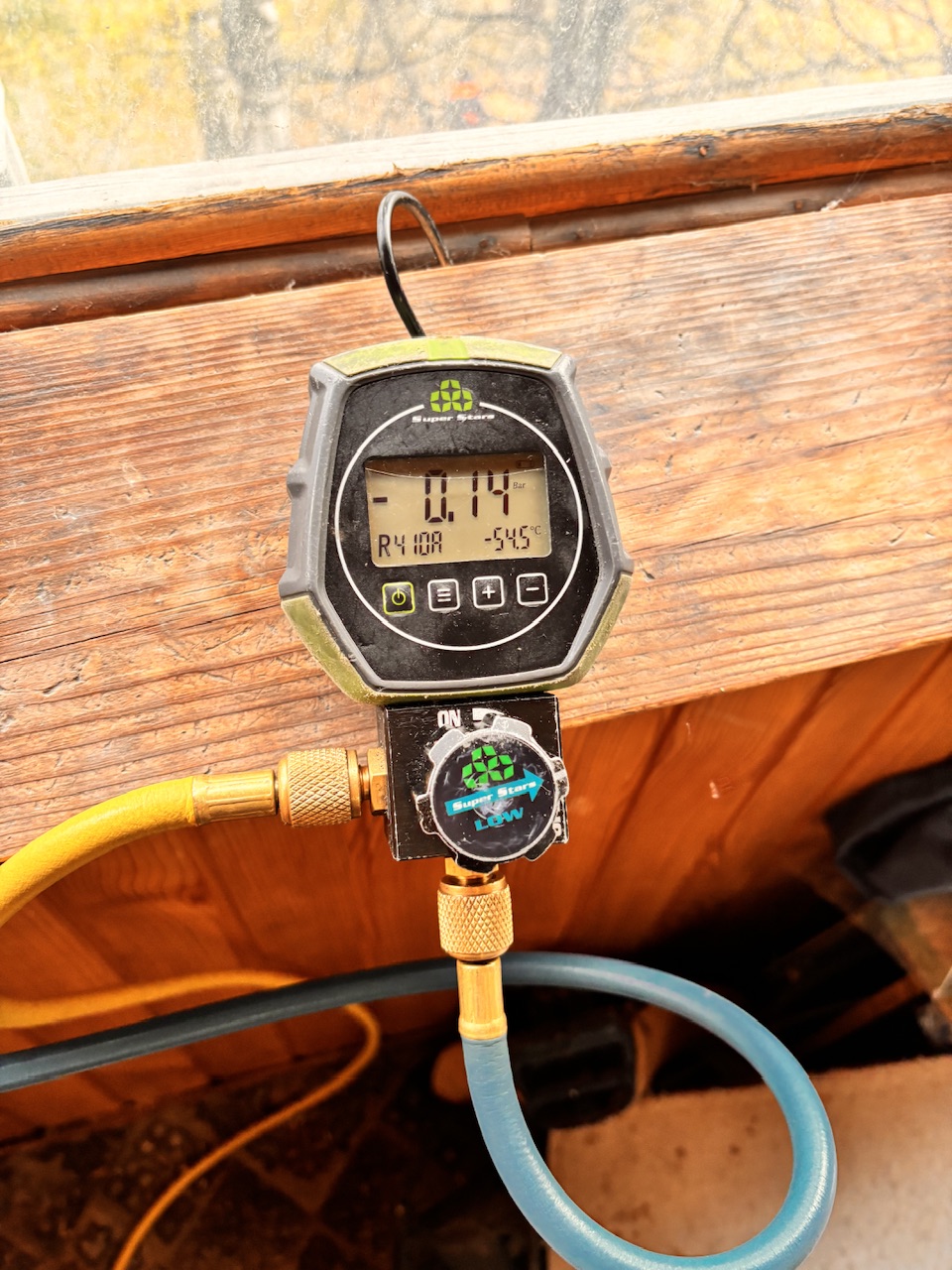

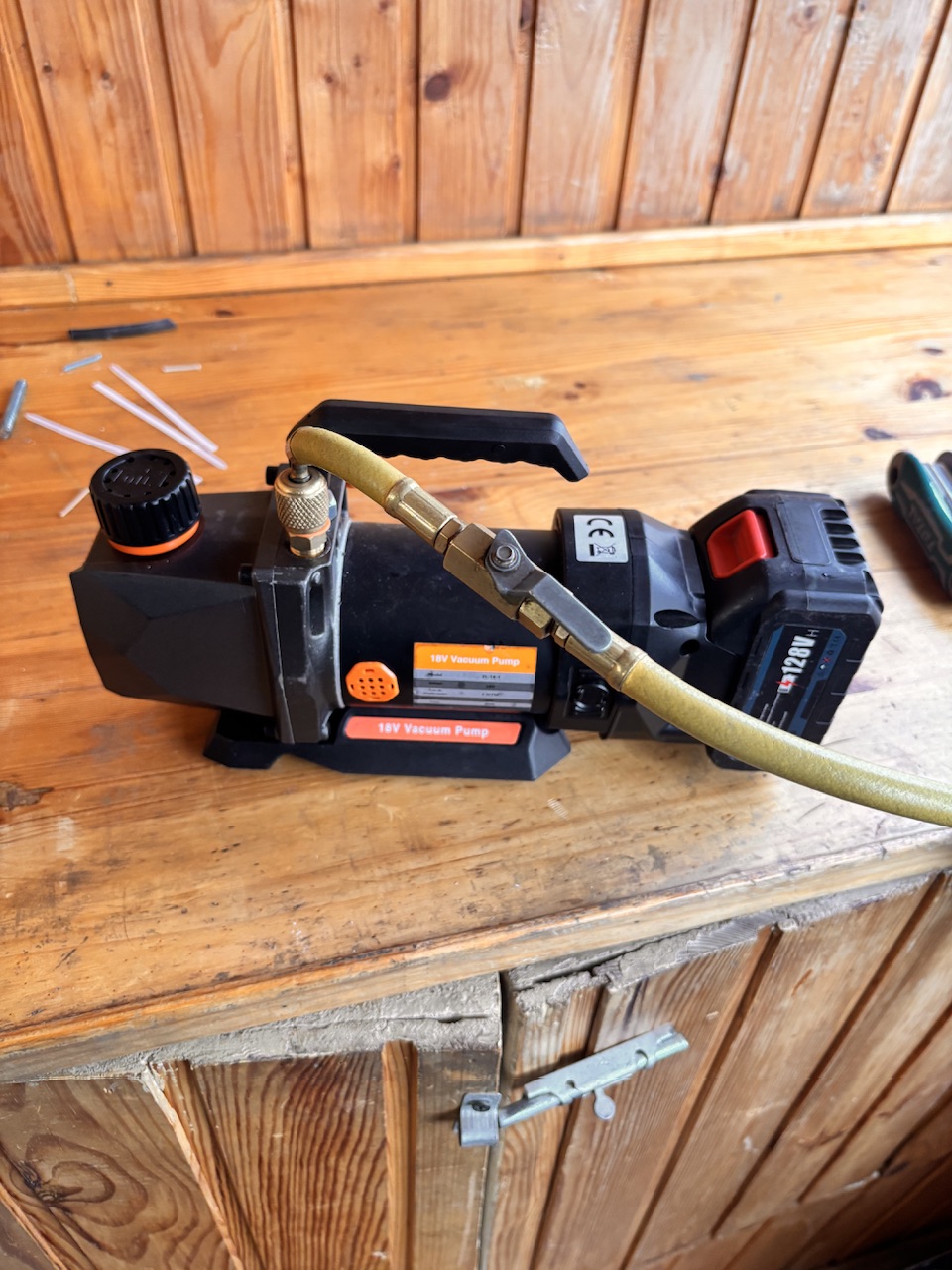

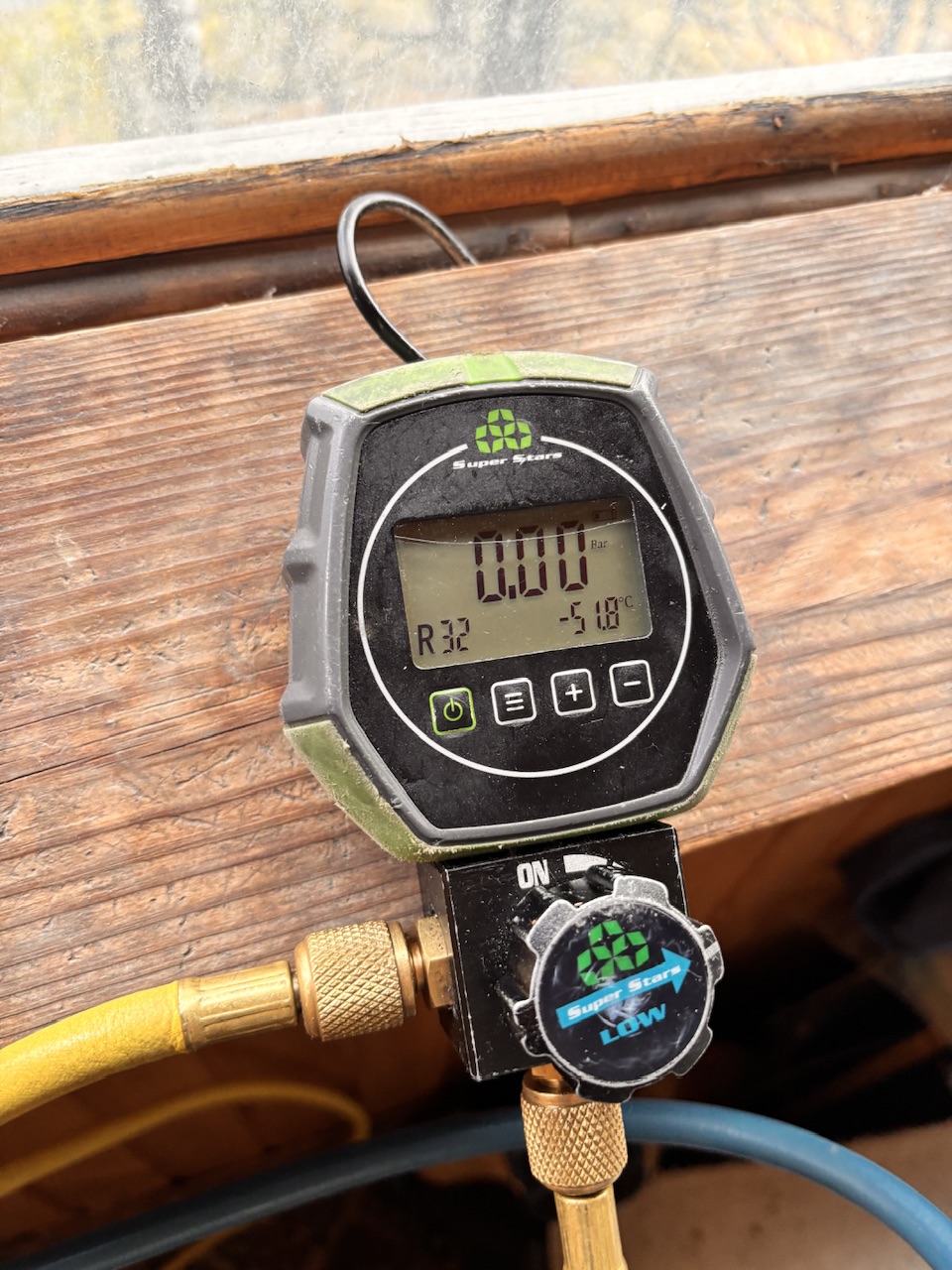

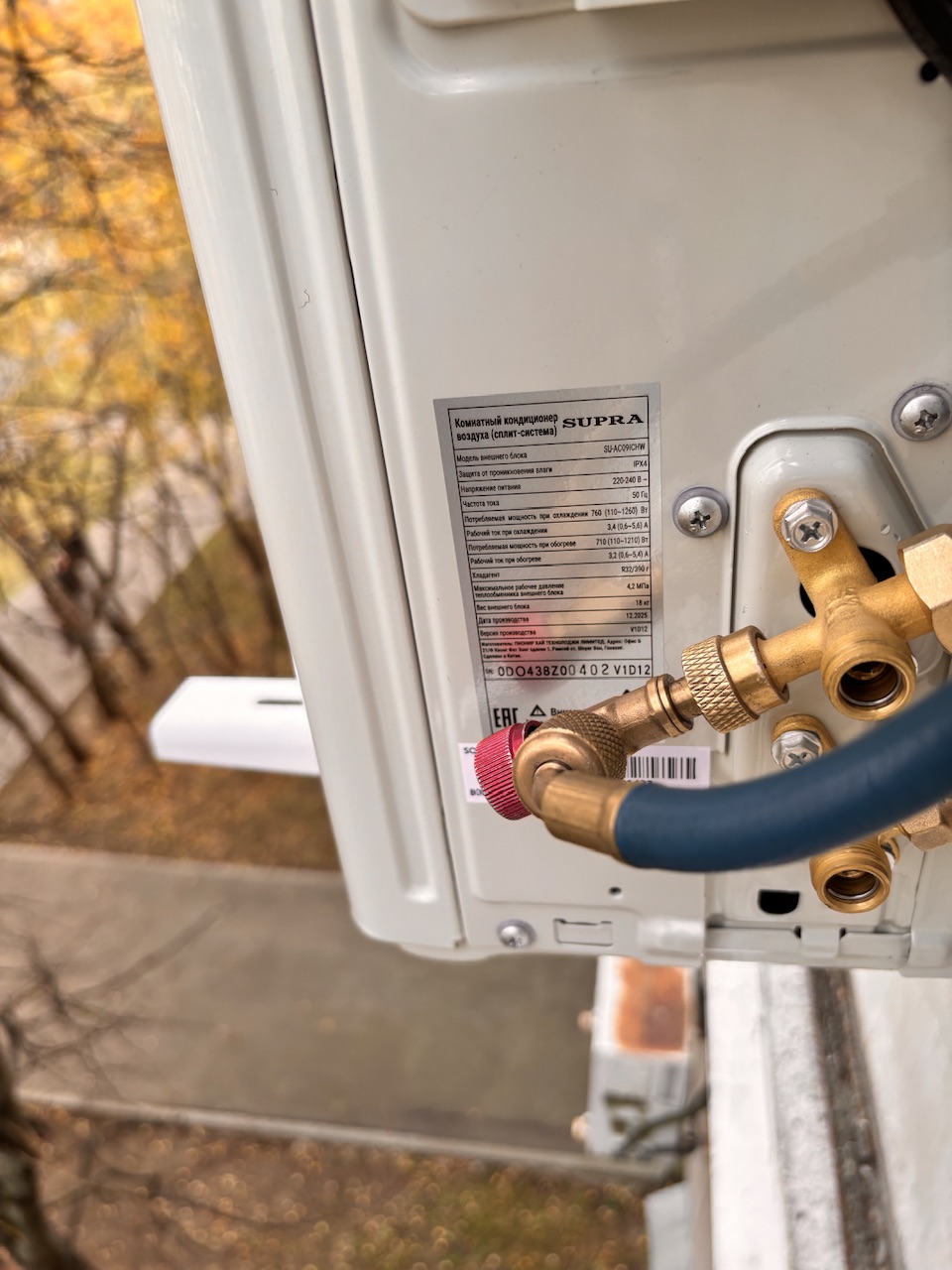

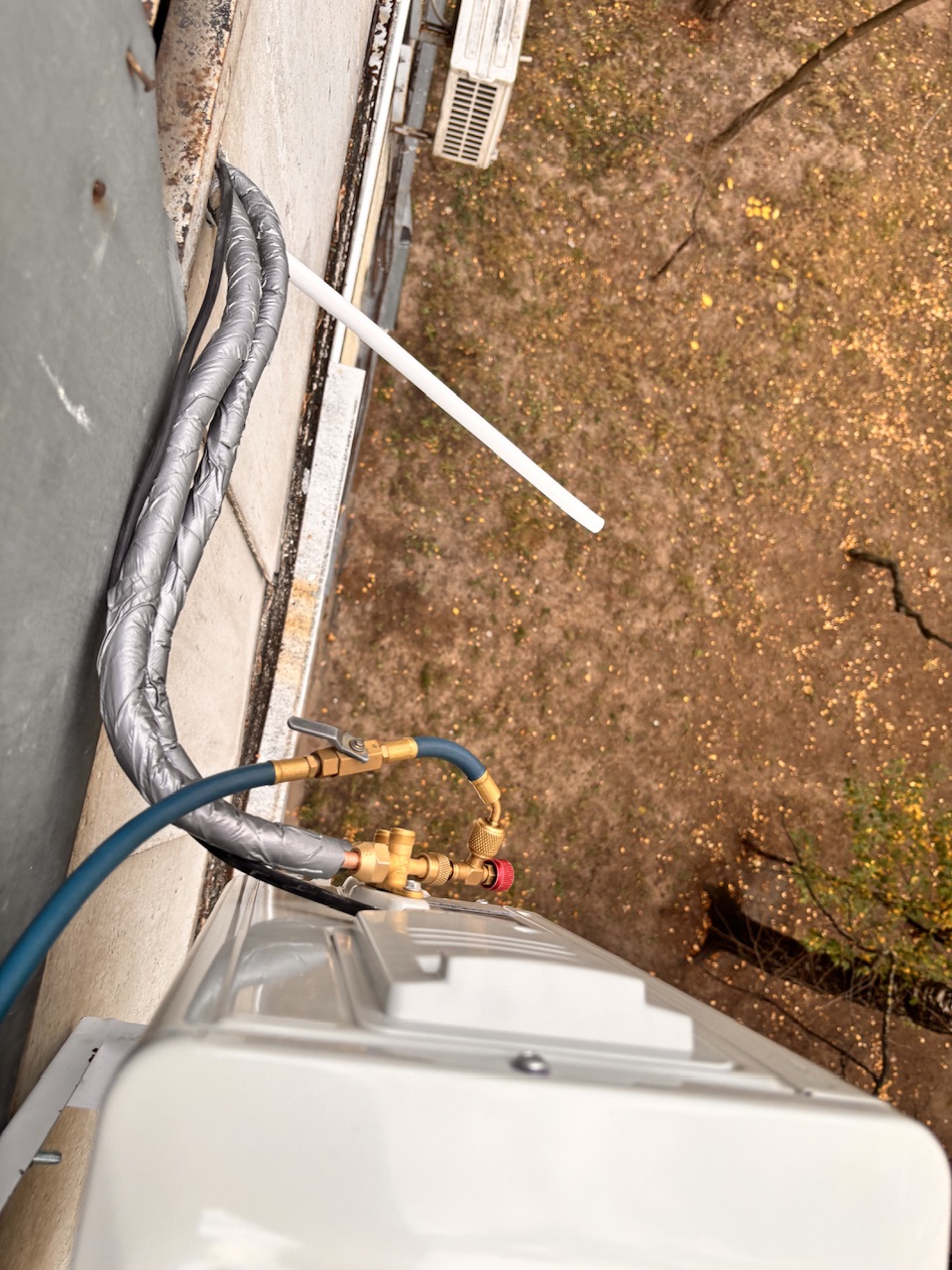

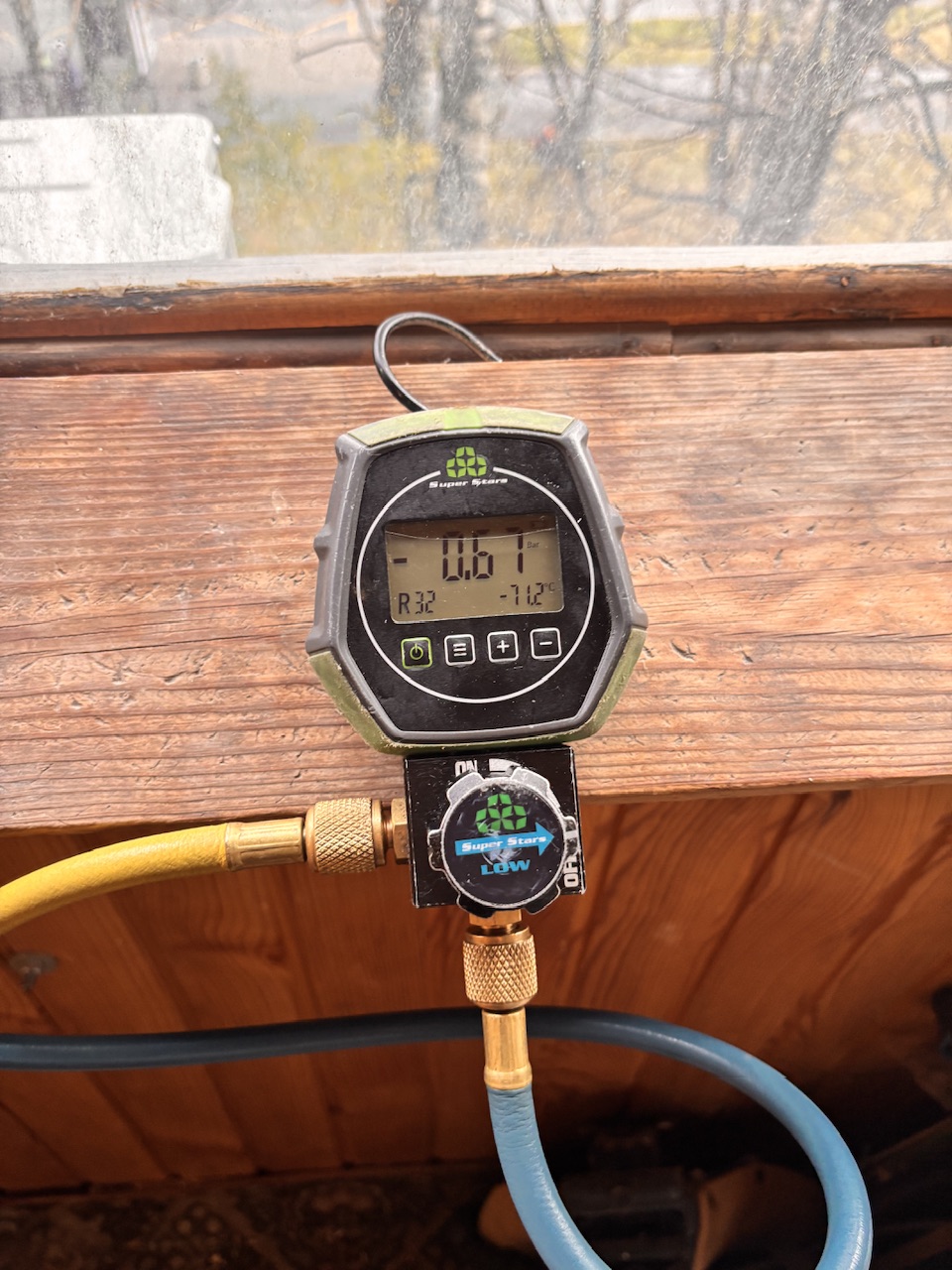

7. Вакуумирование. Вакуумным насосом из трассы откачаны воздух и влага. Пропускать этот этап нельзя: влага в контуре с R32 образует кислоты и разрушает компрессор изнутри, а «продувка фреоном», которой грешат дешёвые бригады, оставляет в трассе и воздух, и влагу.

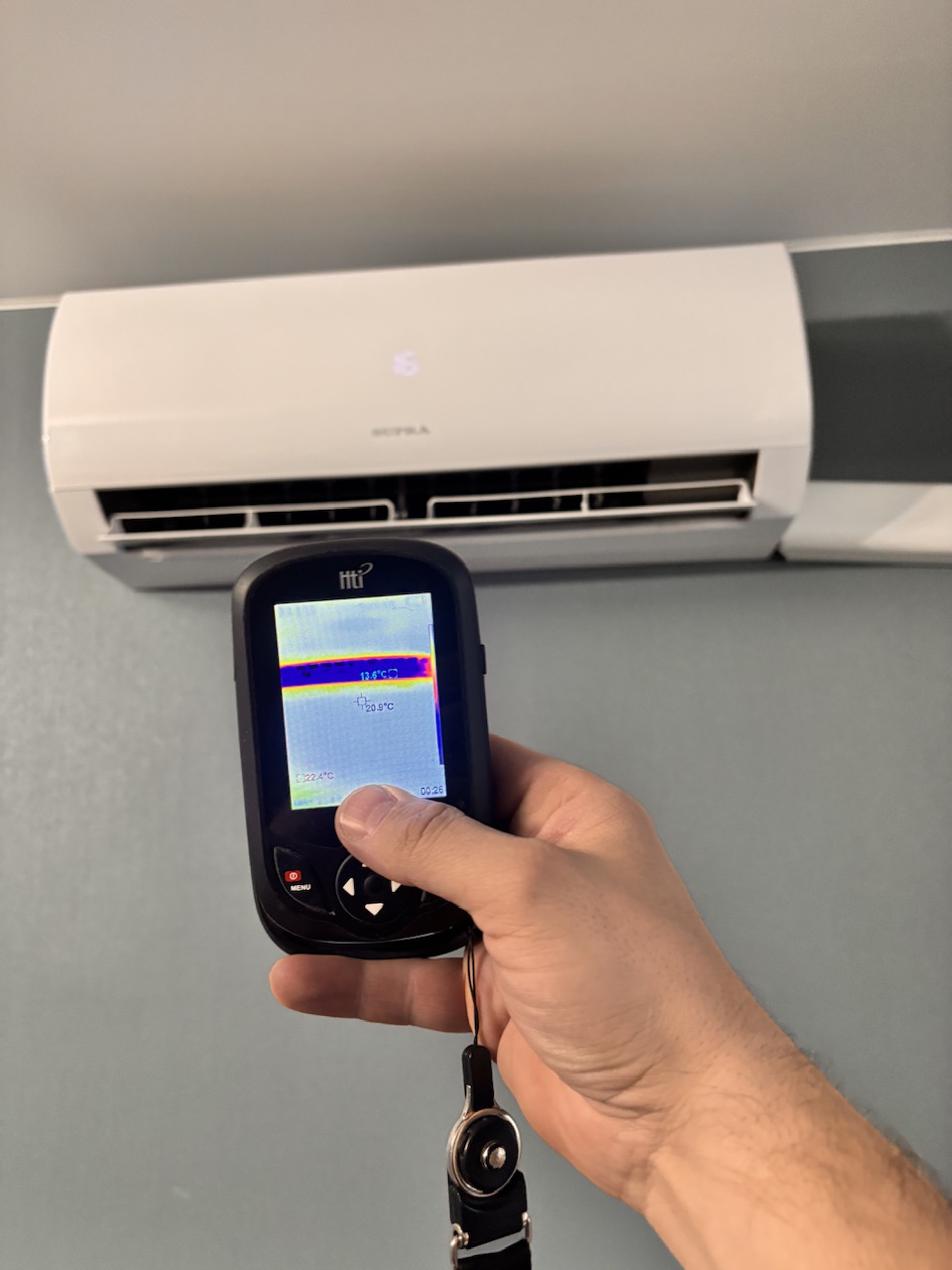

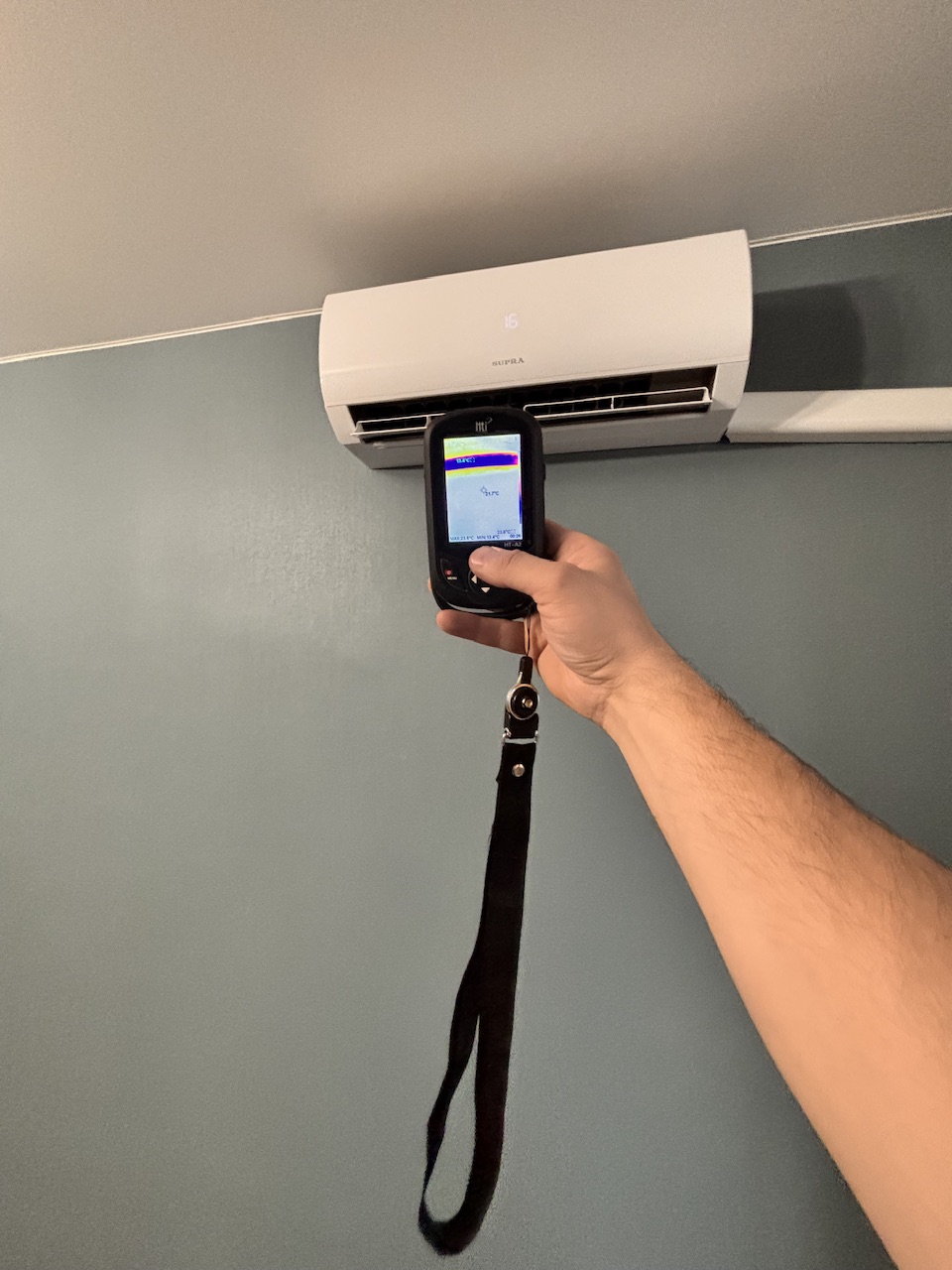

8. Запуск и пусконаладка. Открытие вентилей, тестовый запуск во всех режимах с замером давлений, токов и температурного перепада на испарителе; проверка дренажа проливом; настройка Wi-Fi на смартфоне заказчика и проверка управления из приложения.

Монтаж «девятки» с таким креплением занимает около 3,5–4 часов — изготовление и выставление узла «шпильки + уголки» требует больше времени, чем стандартные кронштейны. Сдача — с инструкцией по управлению, подключённым Wi-Fi и рекомендациями по первому запуску.

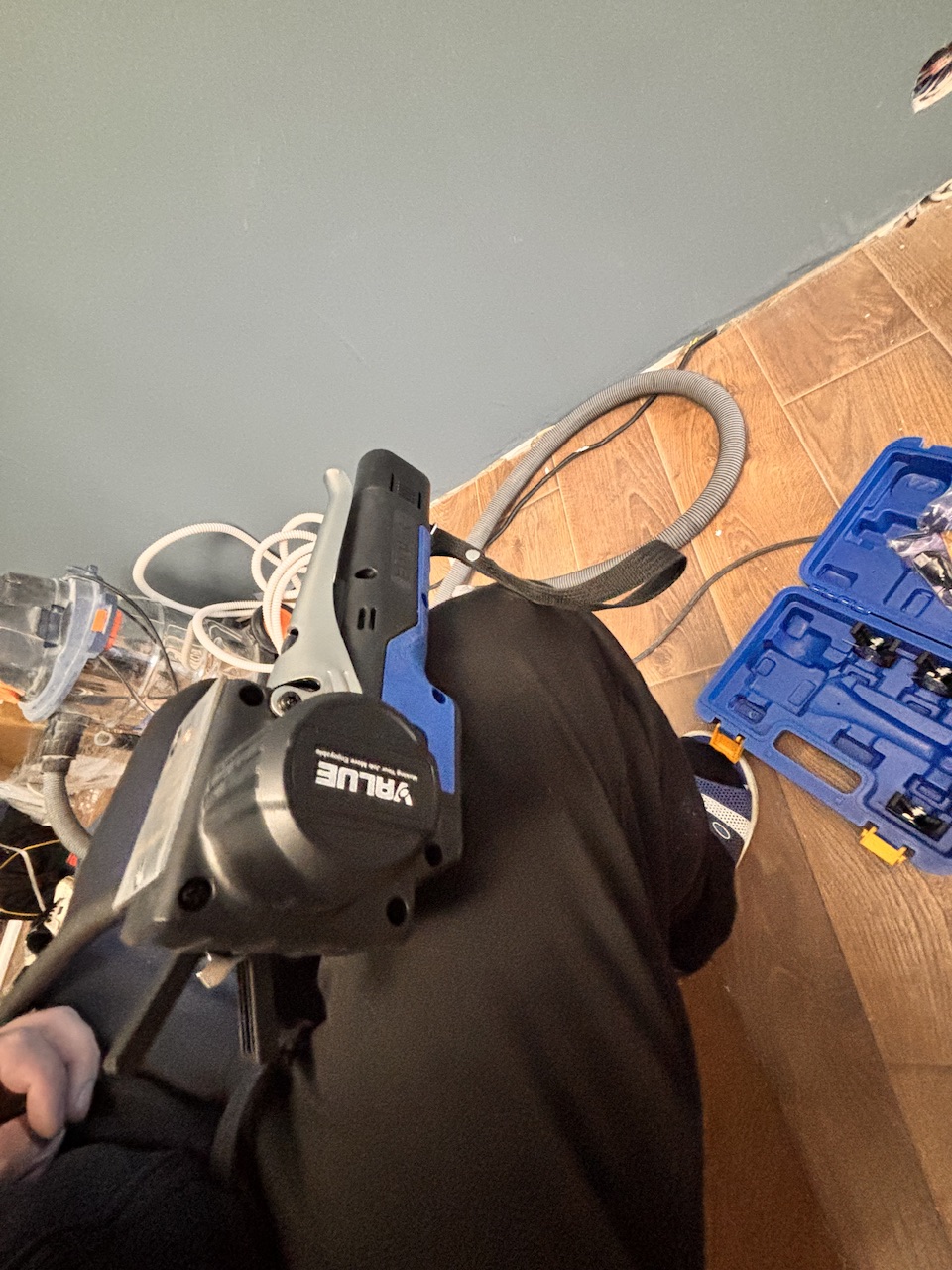

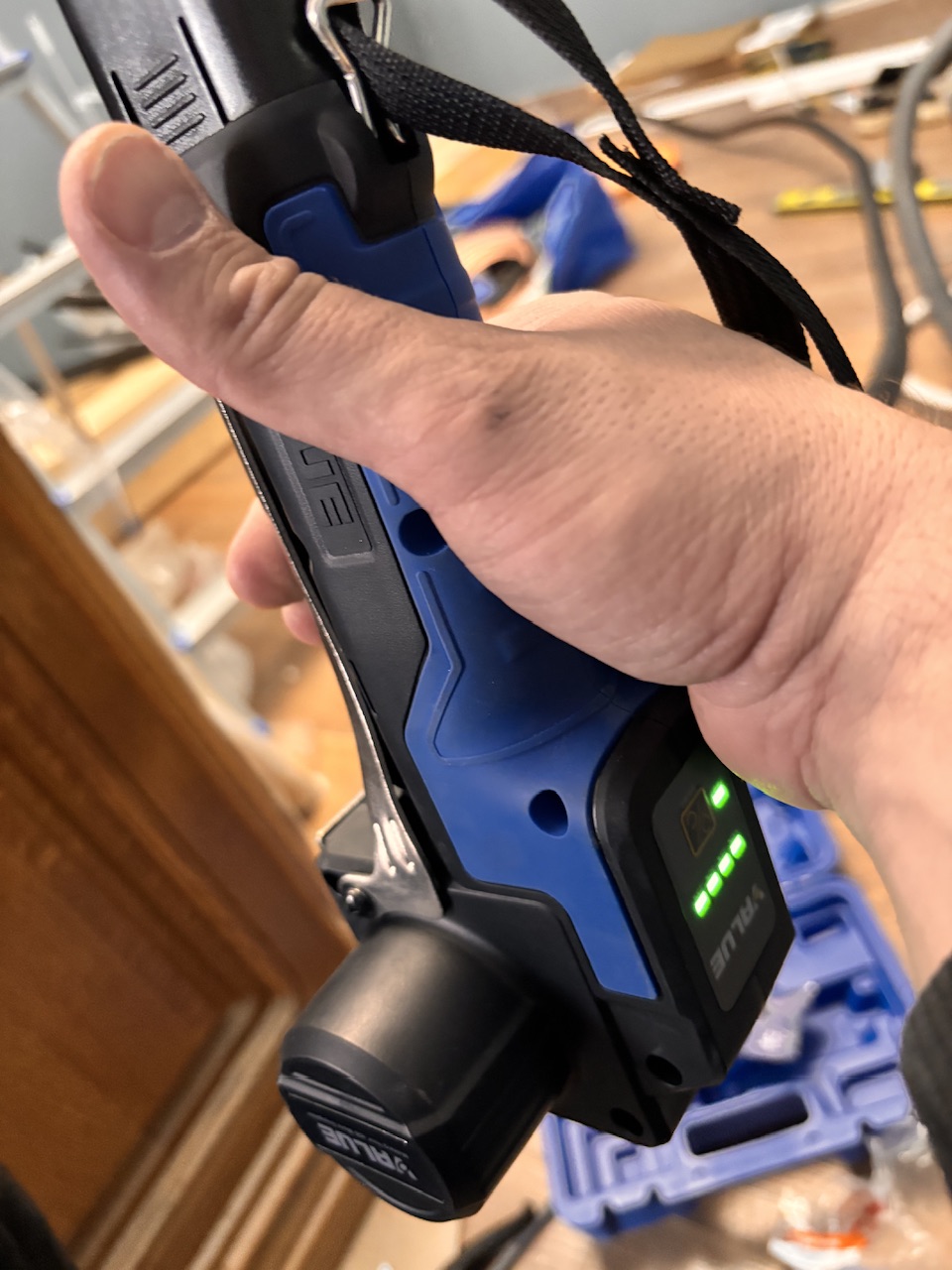

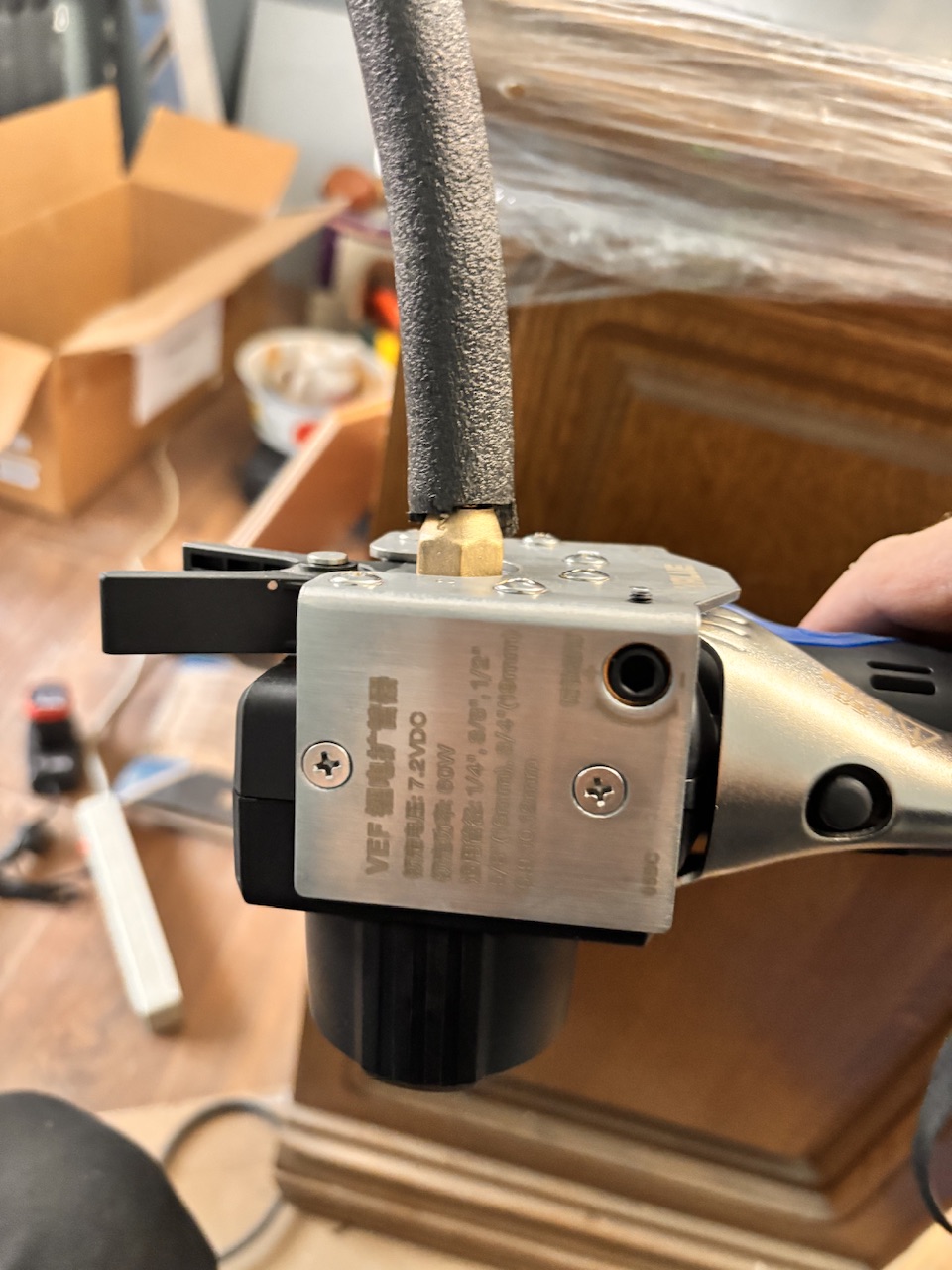

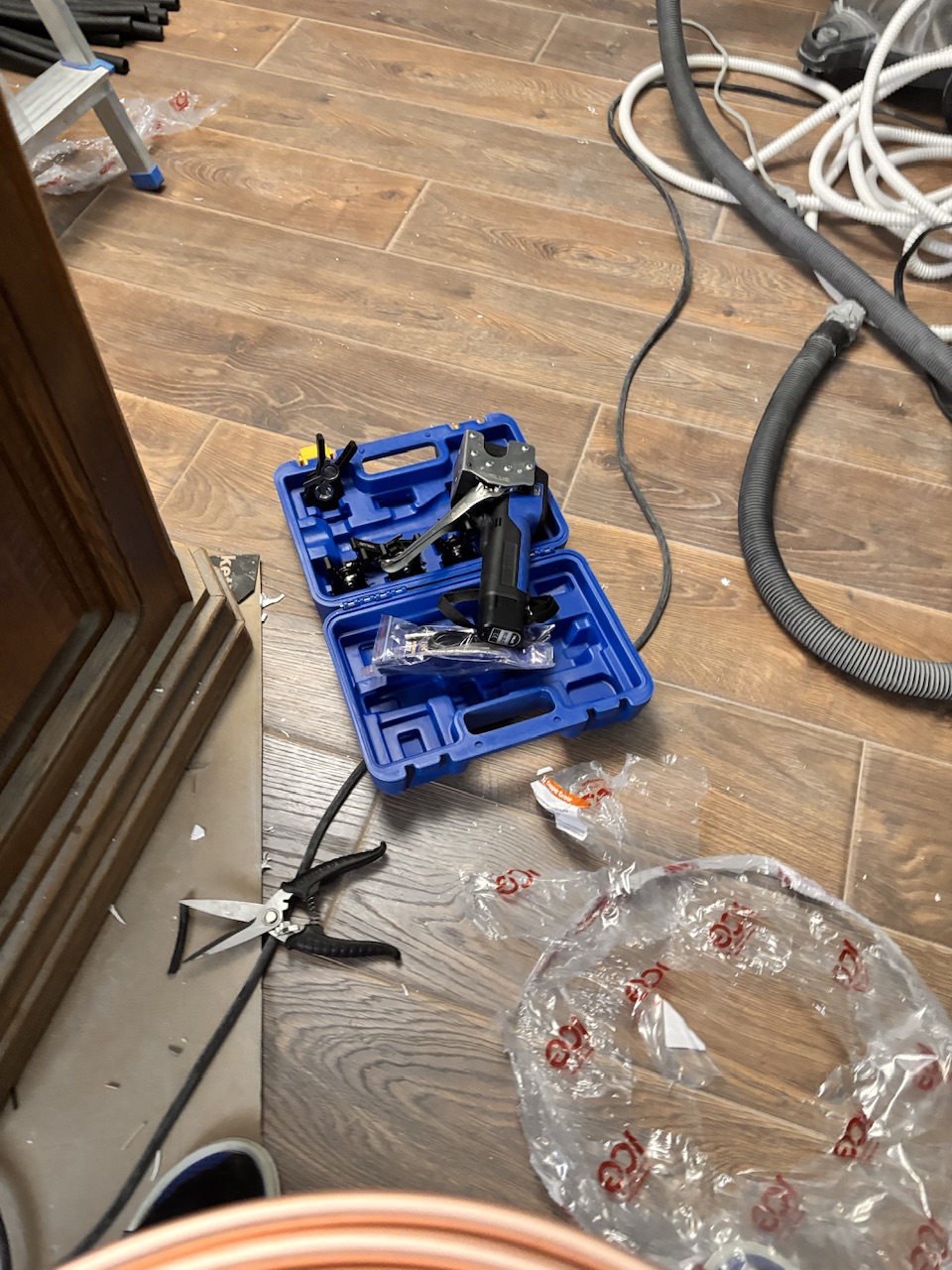

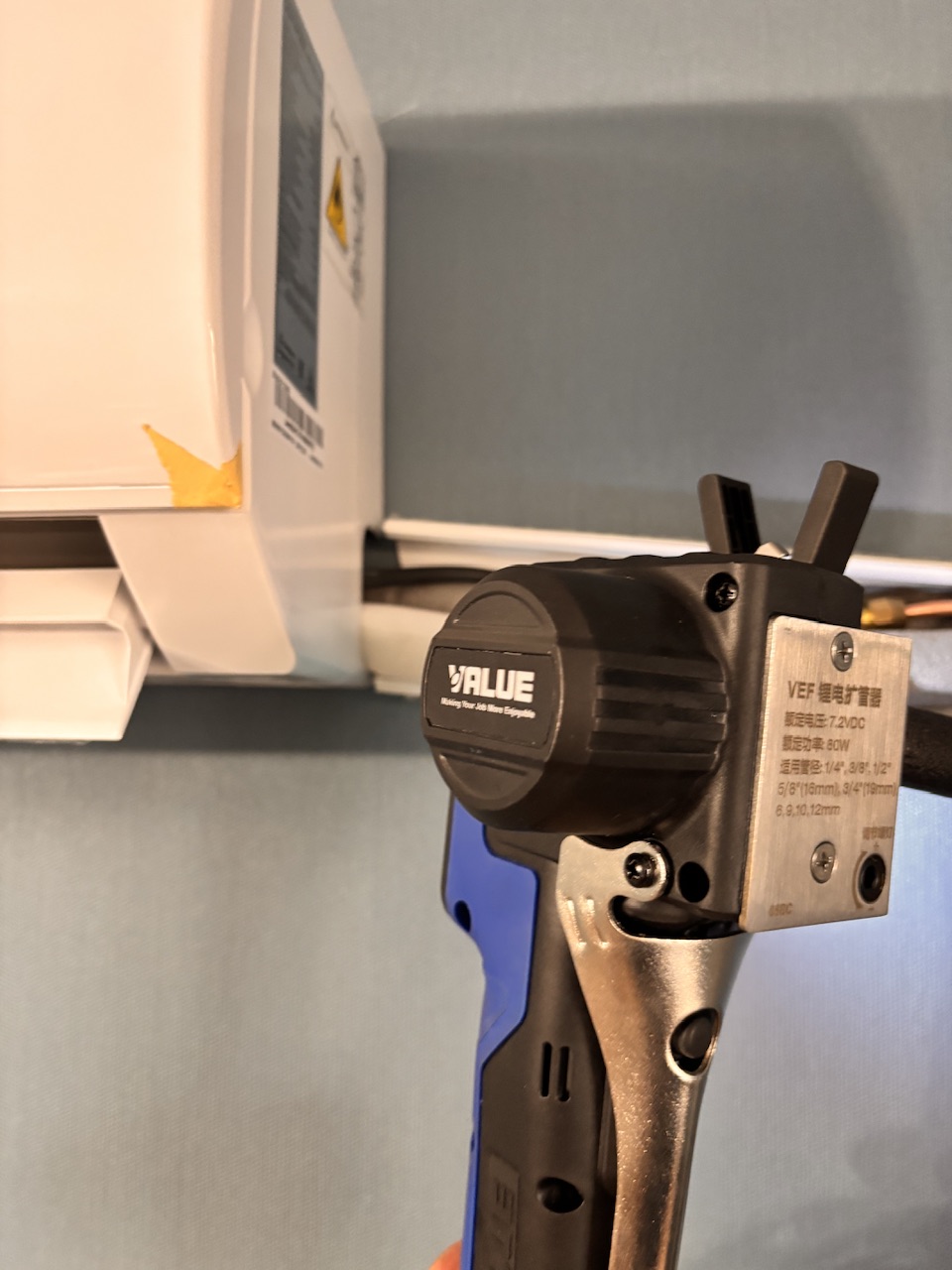

Инструмент в деле: электрическая вальцовка Value VEF-1

Качество вальцовки — фактор №1 в герметичности контура, поэтому на этом объекте развальцовка выполнена не ручным инструментом, а электрической вальцовкой Value VEF-1. Это профессиональный электроинструмент с диапазоном вальцовки от 1/4" до 3/4" — то есть перекрывает и жидкостную 1/4", и газовую 3/8" линию «девятки», и подходит для более мощных систем с трубками до 3/4".

Чем электрическая вальцовка лучше ручной эксцентриковой:

• равномерное усилие. Электропривод создаёт фиксированное, одинаковое для каждой вальцовки усилие — геометрия конуса получается стабильной от трубы к трубе, без «недовальцовок» и «передавливаний», свойственных ручной работе;
• чистый срез кромки. Конус формируется без задиров и заусенцев — а любой заусенец внутри контура со временем превращается в абразив для компрессора;
• скорость и повторяемость. На объекте с несколькими соединениями электрическая вальцовка экономит время и, главное, исключает «человеческий фактор»: каждая вальцовка идёт как эталонная.

Для R32-системы это особенно актуально: контур работает на повышенном давлении (порядка 25–30 бар в нагнетании), и некачественная вальцовка здесь течёт быстрее и заметнее. Все конусные соединения на объекте выполнены вальцовкой VEF-1, после чего затянуты динамометрическим ключом с нормированным моментом.

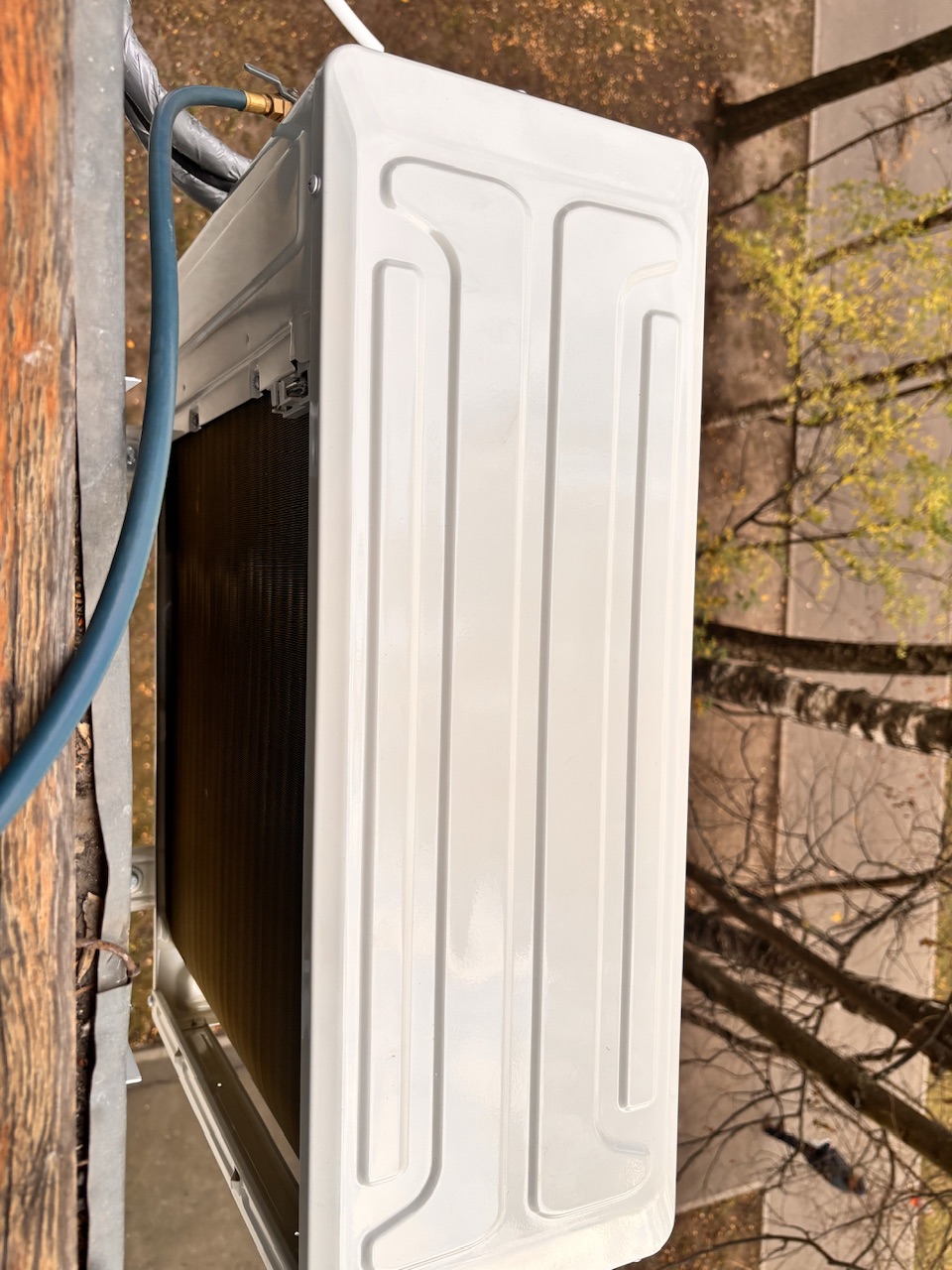

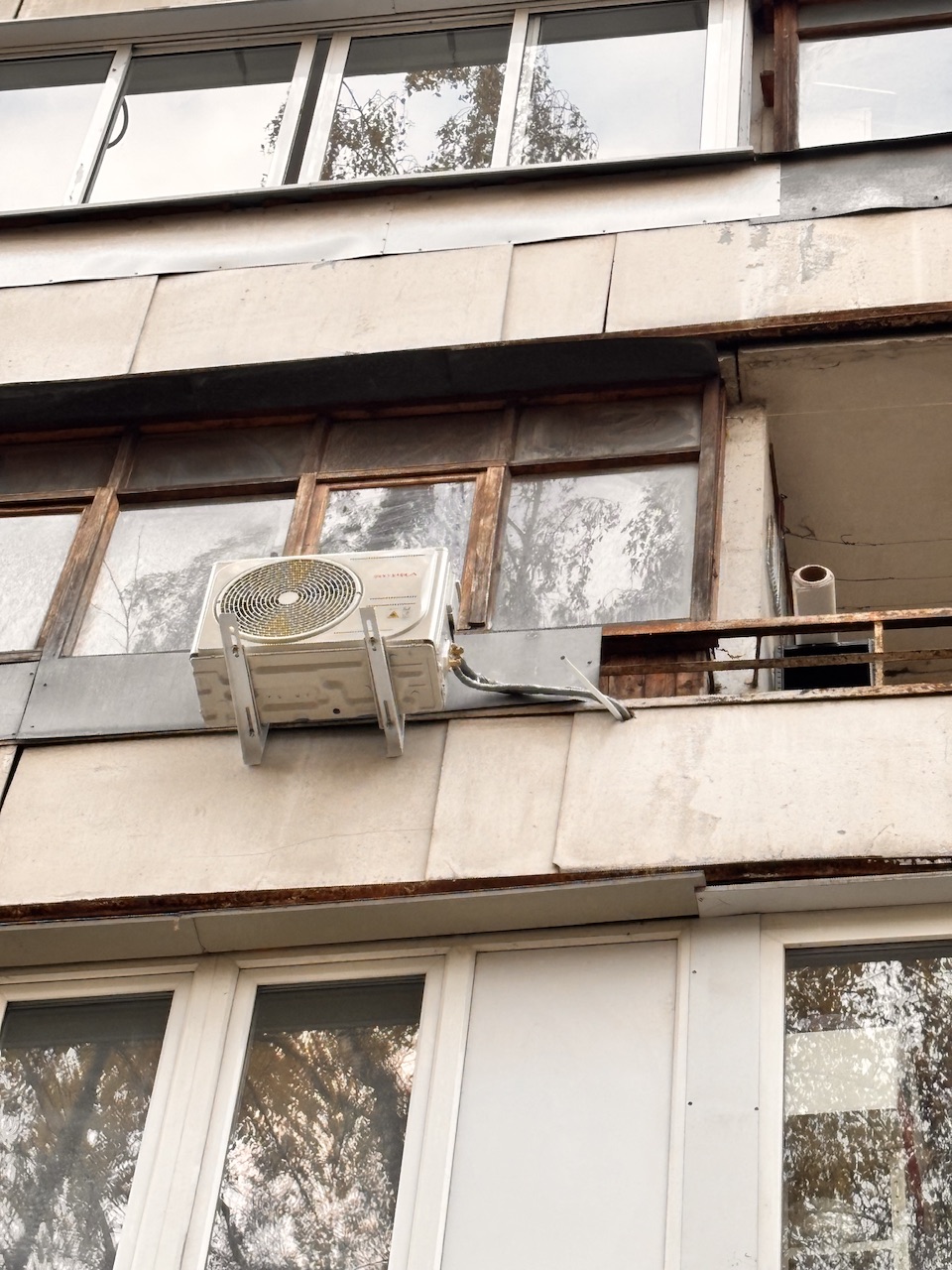

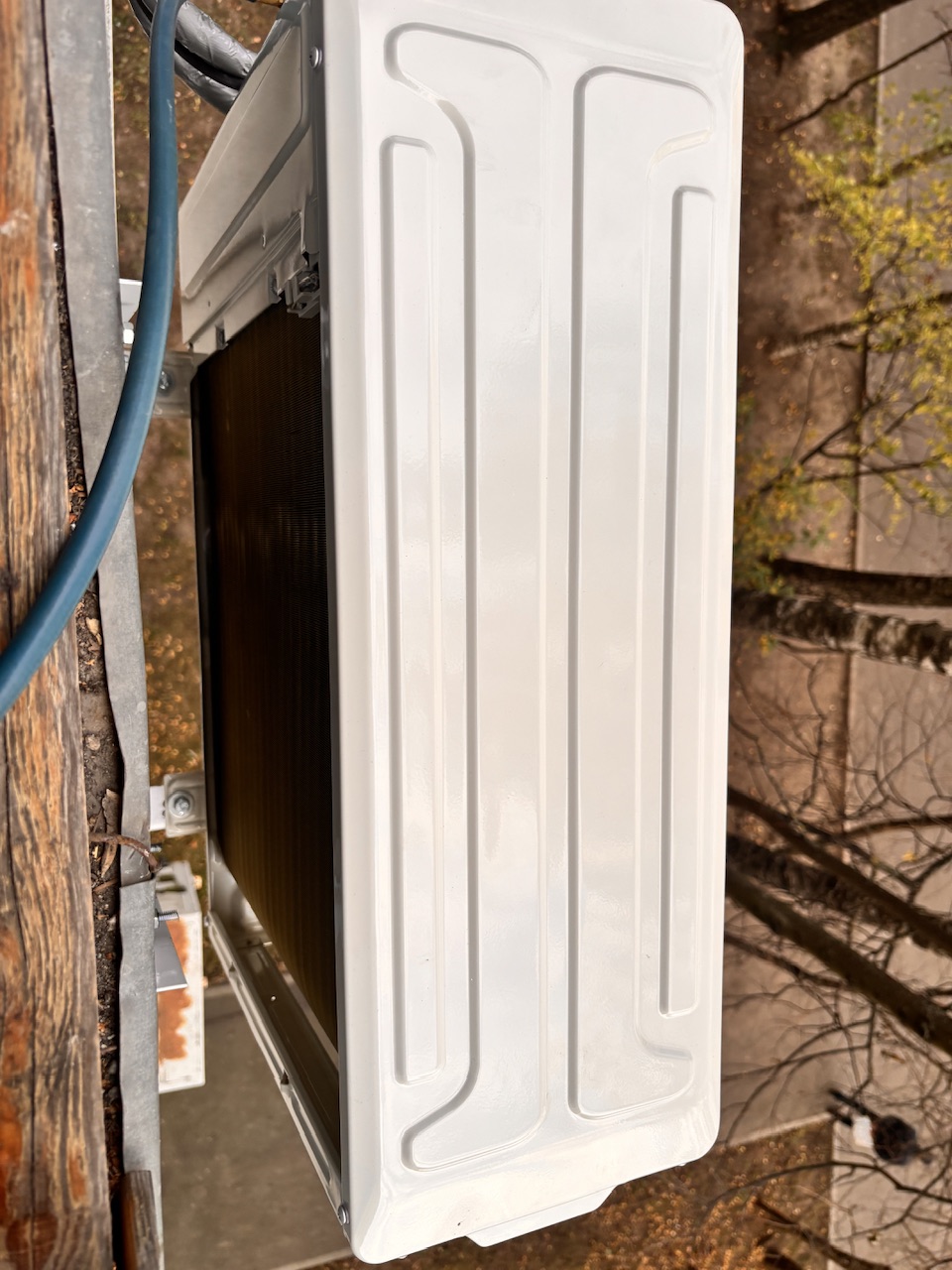

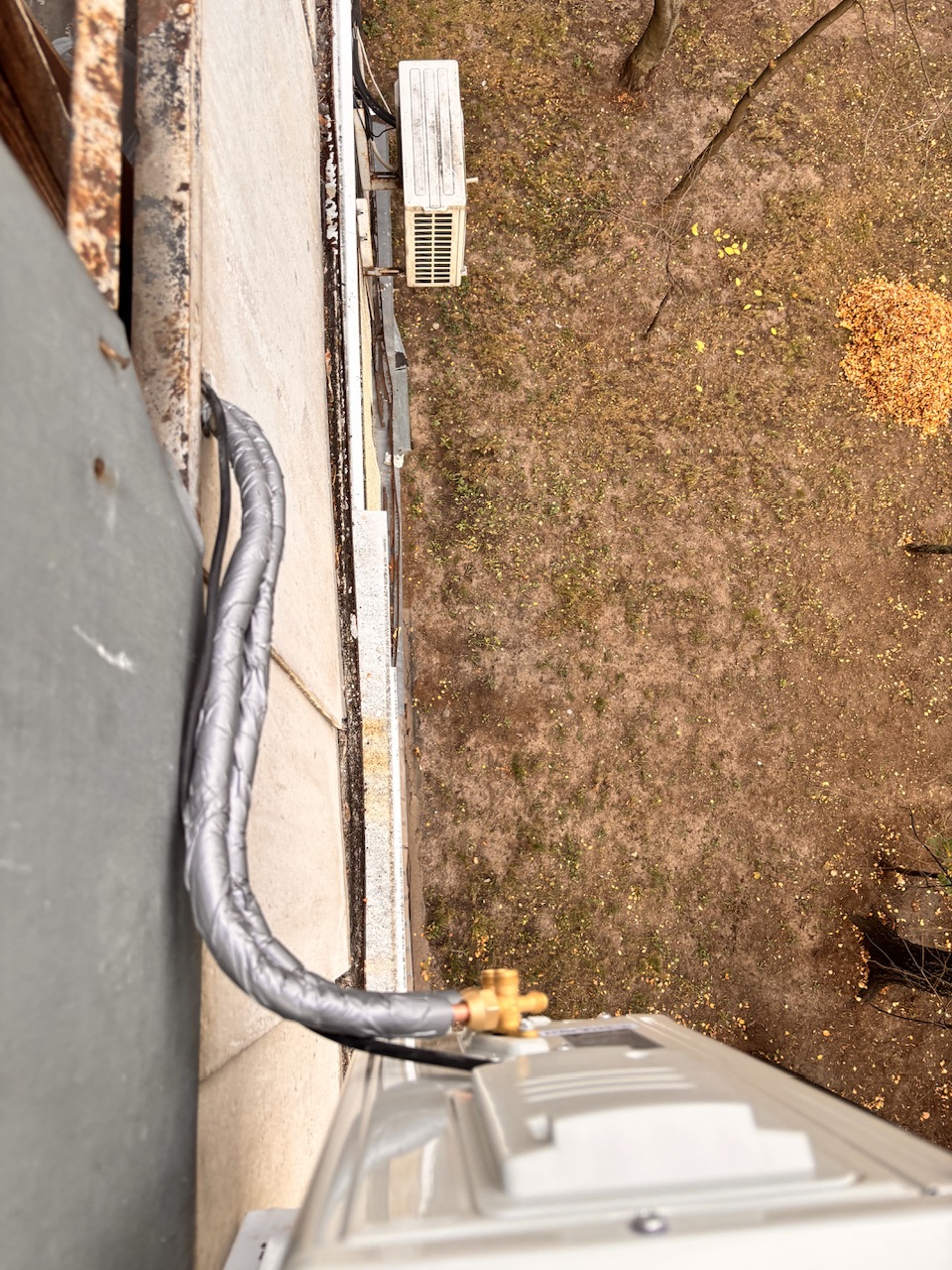

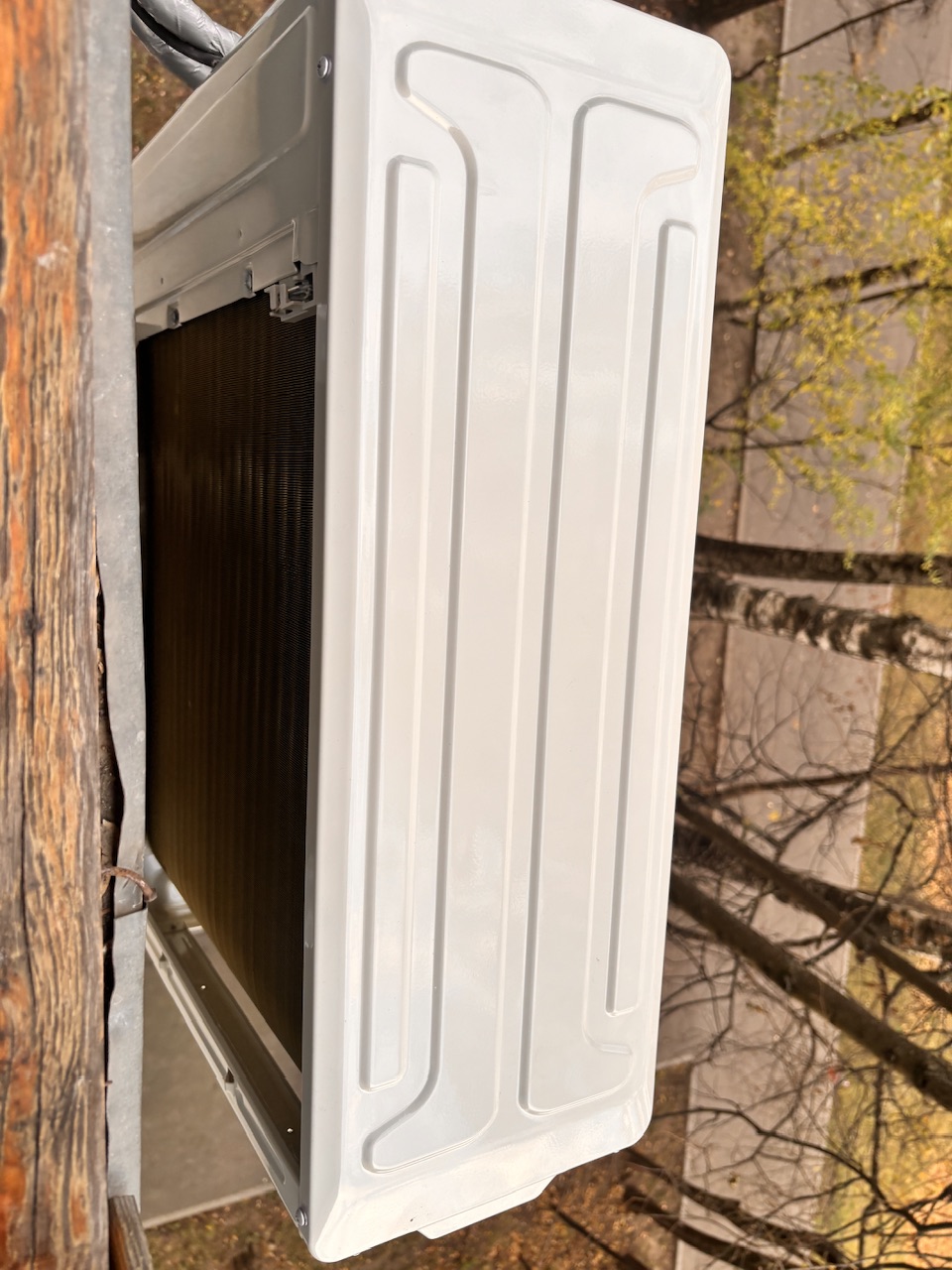

Наружный блок снаружи балкона: нюансы, которые стоит знать заранее

Такая схема решает проблему «некуда крепить», но у неё есть свои правила:

• вес — на уголки, прижим — на планки. Блок должен опираться на полки уголков, а не «висеть» на шпильках за счёт затяжки: шпильки в этой схеме держат от опрокидывания и ветровых рывков, статическая нагрузка идёт через опоры. Прижимные планки изнутри распределяют усилие по вагонке и не давят точечно.
• вылет и обдув. Блок ставится с зазором от наружной облицовки, чтобы конденсатор дышал: забор воздуха сзади и сбоку, выброс спереди — свободно. Задвигать блок «в нишу» нельзя.
• дренаж внутреннего блока — с выносом от фасада. Конденсат выводится дренажной трубкой наружу с выносом около 50 см от стены: вода уходит «свободным падением» мимо фасада, не оставляя потёков на штукатурке, отливах и застеклённых балконах соседей снизу. На такой высоте (4 этаж) самотёк работает штатно — главное, выдержать уклон трассы без «провалов», в которых конденсат застаивается. Альтернатива — завод дренажа в канализацию, но это дороже и не всегда возможно в панельных домах.
• шум и вибрация. Резиновые виброопоры под ножки обязательны: парапет с внутренней обшивкой работает как резонатор, и без виброизоляции гул компрессора будет слышен в комнате.
• ветровая нагрузка. Блок на вылете ловит ветер сильнее, чем блок у фасада: шпильки и уголки рассчитываются с запасом, а раз в сезон стоит проверять затяжку — двухминутный осмотр, который исключает все неприятности.
• обслуживание без спецтехники. Доступ к блоку — с пола балкона: чистить конденсатор и осматривать крепёж можно без автовышки и альпинизма.

Почему R32 — правильный выбор для нового монтажа

SU-AC09ICHW работает на R32 — актуальном хладагенте нового поколения, который вытесняет R410A. Для владельца это означает:

• эффективнее и экономичнее: у R32 выше объёмная холодопроизводительность при меньшем объёме заправки;
• дозаправка проще: R32 — однокомпонентный газ, при частичной утечке состав не «расслаивается», как у смеси R410A; заправка ведётся по весам, через жидкостную линию;
• проще сервис в будущем: R32 доступен, и любые работы с контуром через годы не упрутся в дефицитный хладагент.

Для монтажа R32 диктует те же жёсткие правила, что и R410A: вакуумирование трассы перед запуском и контроль массы по электронным весам. Норма 390 г не прощает «на глаз»: недозаправка перегревает компрессор, перезаправка снижает холодопроизводительность.

Стоимость услуг

Пример по этому объекту: стандартный монтаж SU-AC09ICHW с трассой до 3 м в коробе и наружным блоком снаружи парапетного балкона на шпильках с опорными уголками — около 19 500–21 000 ₽ с учётом материалов: монтаж «09» (от 9 000 ₽) + узел «шпильки + уголки + прижимные планки» (от 3 500 ₽ за комплект и работу) + трасса с коробом (3 000 ₽ за прокладку + около 1 500 ₽ за короб и крепёж) + вакуумирование (от 3 000 ₽) + расходники. Дренаж с выносом 50 см и вальцовка на Value VEF-1 входят в стандартный объём работ. Автовышка и альпмонтаж не понадобились — все работы велись изнутри квартиры и с пола балкона. Заводской заправки 390 г хватило с запасом: при трассе до 15 м дозаправка R32 не требуется. Точную смету мастер называет после осмотра объекта, до начала работ. Если планируете покупку вместе с установкой — уточните у менеджера действующие комплекты «кондиционер + монтаж».

Уход после монтажа: короткая памятка

• фильтры — промывать раз в 2–4 недели в сезон, самостоятельно;
• обслуживание — раз в год, оптимально весной: мойка блоков, диагностика, при необходимости дозаправка R32; наружный блок на балконе обслуживается с пола — без вышки и альпинизма, это дешевле;
• дренаж — следите за отводом конденсата: если вода перестала капать с выноса и начала сочиться по фасаду, возможен засор или провал трубки — это повод вызвать мастера;
• крепёж — раз в сезон проверяйте затяжку шпилек и состояние опорных уголков, особенно после ветреных зим;
• зимой — не запускать охлаждение при минусовой температуре за окном: штатно модель обогревает до −7 °C, работа за пределами этой границы вредит компрессору;
• Wi-Fi — приложение хранит историю работы; если кондиционер вдруг «стал хуже холодить», журнал температур помогает мастеру быстрее поставить диагноз.
