Обслуживание кондиционера Pioneer KFR20UW/KOR20UW

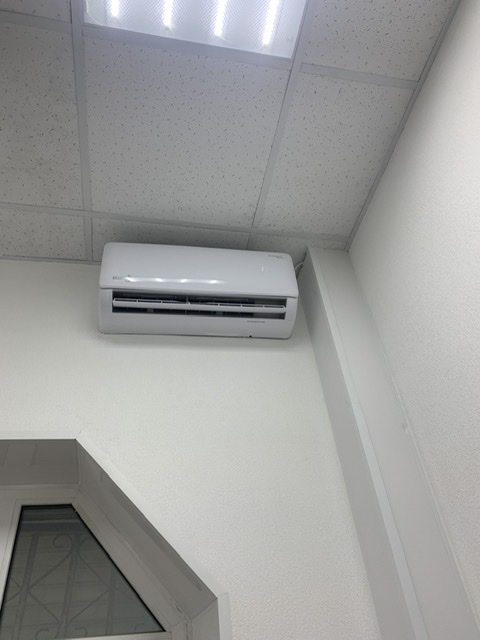

Pioneer KFR20UW/KOR20UW — настенная неинверторная сплит-система мощностью 2,1 кВт (7000 BTU) для помещений площадью до 20 м². Бренд Pioneer принадлежит японской корпорации Pioneer Corporation, производство климатической техники ведётся на заводах в Китае по лицензии и под контролем качества Pioneer. Компрессор — ротационный on/off, хладагент — R410A, уровень шума внутреннего блока — от 31 дБ(А), расход воздуха — 480 м³/ч, максимальная длина трассы — 15 м. Модель оснащена функциями Turbo, ночного режима, самодиагностики, авторестарта, таймером на 24 часа, антибактериальным фильтром и LED-дисплеем. Оптимальный выбор для небольшой спальни, детской или кабинета площадью 12–20 м².
Неинверторный компрессор работает по принципу «включился — охладил — отключился». Это проще по конструкции и дешевле в ремонте, чем инверторный, но требует регулярного обслуживания — загрязнённые теплообменники и фильтры увеличивают время каждого цикла и повышают износ компрессора.

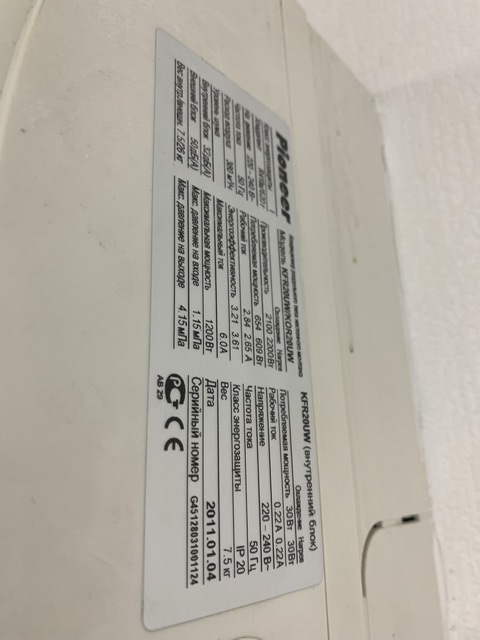

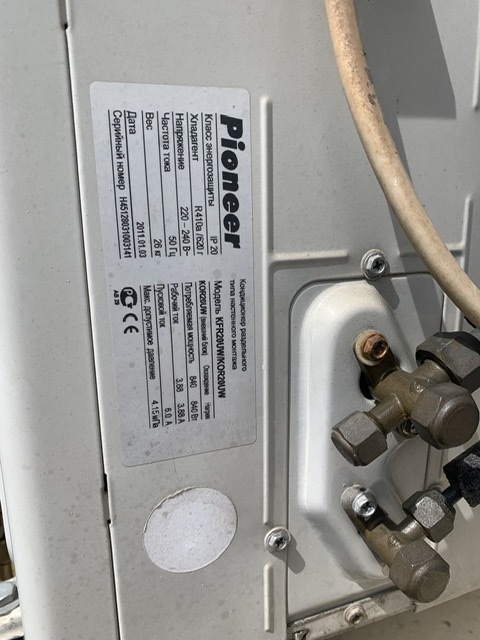

Технические характеристики Pioneer KFR20UW/KOR20UW
| Параметр | Значение |
|---|---|
| Тип | настенная сплит-система, on/off |
| Обслуживаемая площадь | до 20 м² |
| Холодопроизводительность | 2,1 кВт (7000 BTU) |
| Теплопроизводительность | 2,2 кВт |
| Потребляемая мощность (охлаждение) | 0,65 кВт |
| Потребляемая мощность (обогрев) | 0,61 кВт |
| Класс энергоэффективности | C (EER 3,23) |
| Хладагент | R410A |
| Уровень шума внутреннего блока | 31–38 дБ(А) (3 скорости) |
| Уровень шума наружного блока | 48–50 дБ(А) |
| Расход воздуха | 480 м³/ч |
| Количество скоростей вентилятора | 3 |
| Электропитание | 220–240 В, 1 фаза, 50 Гц |
| Подключение питания | внутренний блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Максимальная длина трассы | 15 м |
| Максимальный перепад высот | 5 м |
| Диапазон температур (охлаждение) | +18…+43+18…+43 °C |
| Диапазон температур (обогрев) | −7…+24−7…+24 °C |
| Габариты внутреннего блока (Ш×В×Г) | 680×250×190 мм |
| Габариты наружного блока (Ш×В×Г) | 660×420×250 мм |
| Вес внутреннего блока | 7,5 кг |
| Вес наружного блока | 20 кг |
| Межблочный кабель | 4×1,5 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 10–16 А |
| Компрессор | ротационный, неинверторный |
| Фильтры | предварительный, антибактериальный |
| Функции | Turbo, Sleep, самодиагностика, авторестарт, таймер 24ч |
| Гарантия | 3 года |
| Страна производства | Китай (по лицензии Pioneer) |
Особенности Pioneer KFR20UW, влияющие на обслуживание
- Неинверторный компрессор on/off — проще по конструкции, менее чувствителен к качеству электропитания, чем инверторный. Но отсутствие плавного регулирования оборотов означает, что каждый пуск компрессора — ударная нагрузка. Загрязнённые теплообменники удлиняют циклы и повышают износ.
- Антибактериальный фильтр — задерживает бактерии и аллергены. Требует периодической чистки и замены (раз в 6–12 месяцев в зависимости от загрязнённости помещения).
- Съёмная лицевая панель — пластиковая, моется водой. Снимается без инструмента, доступ к фильтрам — открытием передней панели.

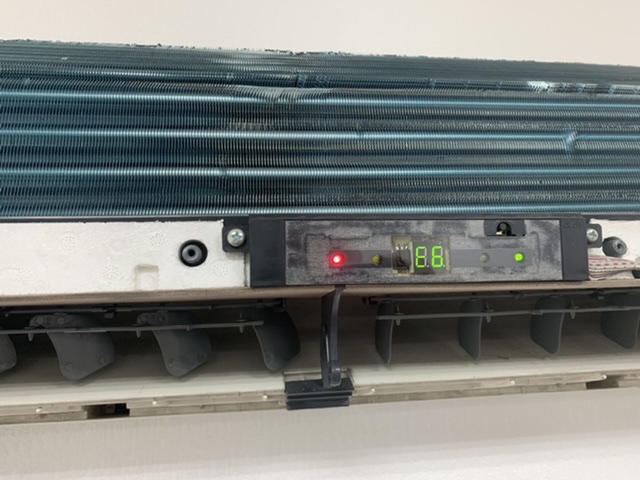

- LED-дисплей — индикация температуры и режима на панели внутреннего блока. При ТО проверяется корректность индикации.
- Три скорости вентилятора — проверяется работа на всех скоростях, отсутствие посторонних шумов.
- Две точки вывода дренажа — слева и справа, для удобства подключения. При ТО проверяется проходимость обеих линий.
Когда нужно обслуживание
Плановое ТО проводится 1–2 раза в год. Внеплановое — при появлении симптомов:
- снизилась производительность — воздух из блока недостаточно холодный;
- появился неприятный запах — плесень или бактерии на испарителе;
- повысился уровень шума — гул, треск, вибрация;
- вода капает из внутреннего блока — засор дренажа;
- на медных трубках иней или масло — утечка фреона;
- на дисплее мигает код ошибки — самодиагностика зафиксировала неисправность;
- кондиционер самопроизвольно отключается — срабатывает защита;
- после длительного простоя — перед запуском в начале сезона;
- после ремонта в помещении — строительная пыль забивает фильтр и испаритель.
Что входит в техническое обслуживание
1. Чистка воздушных фильтров предварительной очистки
Сетчатые фильтры задерживают крупную пыль и шерсть. При загрязнении снижается расход воздуха и производительность.
- фильтры извлекаются из внутреннего блока (открытием передней панели, без инструмента);
- промываются тёплой водой или очищаются пылесосом;
- при сильном загрязнении — замачиваются в нейтральном моющем растворе на 10–15 минут;
- просушиваются в тени (не на солнце, не отжимать — пластик деформируется).
Производитель рекомендует чистку фильтров раз в 2 недели. При плановом ТО мастер выполняет глубокую чистку и проверяет состояние сетки.
2. Чистка антибактериального фильтра
Антибактериальный фильтр подавляет размножение бактерий на поверхности испарителя.
- пыль удаляется пылесосом или мягкой щёткой;
- при сильном загрязнении — промывка в тёплой воде;
- просушка в тени, не отжимать;
- при потере эффективности (через 6–12 месяцев) — замена на новый.

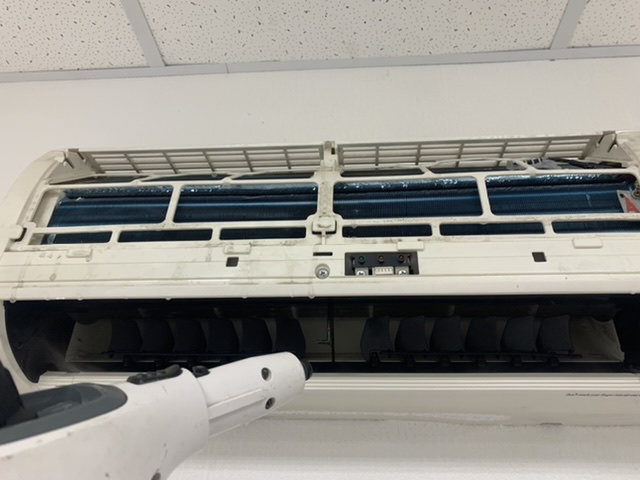

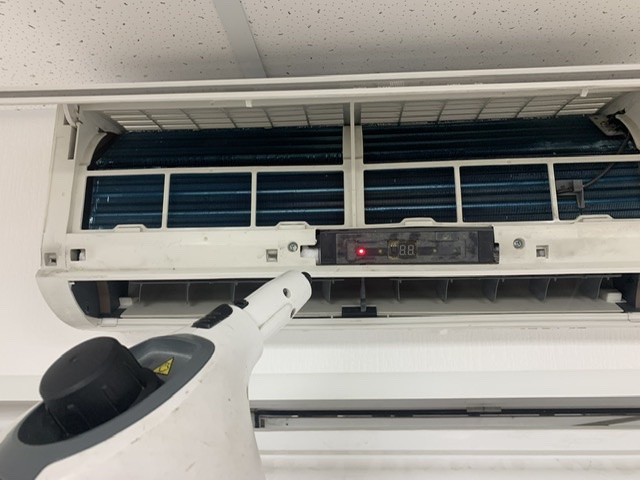

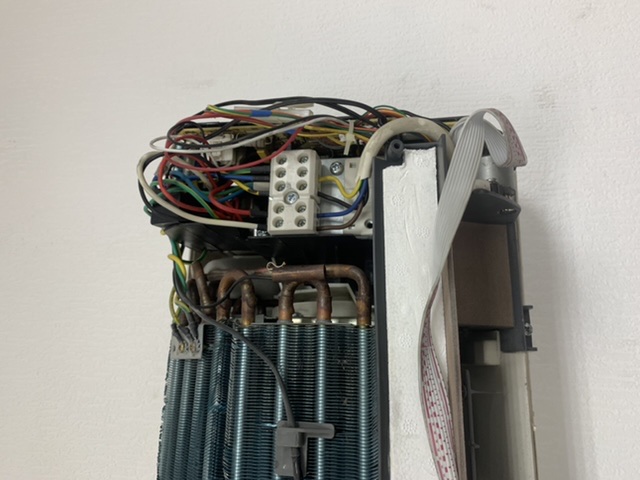

3. Чистка и дезинфекция испарителя внутреннего блока
Испаритель — внутренний теплообменник с медно-алюминиевыми ламелями. Влажная поверхность — среда для плесени и бактерий, источник неприятного запаха.
- наносится специальное чистящее средство (щелочное или хлорсодержащее);
- выдерживается 10–15 минут для растворения загрязнений;
- промывается мойкой высокого давления или распылителем;
- наносится антибактериальный состав (дезинфекция);
- проверяется состояние ламелей — погнутые выправляются специальной расческой.
4. Чистка вентилятора внутреннего блока
Вентилятор типа «беличье колесо» покрывается влажной пылью, которая становится источником запаха и снижает расход воздуха.
- при лёгком загрязнении — сухая чистка щёткой;
- при сильном — демонтаж вентилятора, промывка мойкой, дезинфекция, установка обратно с проверкой балансировки.
5. Чистка дренажной системы
В дренажном поддоне и трубке скапливается илистая грязь — причина протечек воды.
- в поддон наливается 200–300 мл воды, проверяется свободный сток;
- при засоре — промывка дренажной трубки специальным ёршиком или сжатым воздухом;
- антибактериальная обработка поддона.
6. Чистка конденсатора наружного блока
Конденсатор забивается пылью, пухом, листвой. Загрязнённый конденсатор — причина перегрева компрессора и срабатывания защиты.
- сухая чистка щёткой (при лёгком загрязнении);
- мойка высокого давления (при сильном, направление струи — вдоль ламелей, не поперёк, чтобы не погнуть);
- проверка состояния ламелей;
- проверка крепления вентилятора и лопастей на трещины.

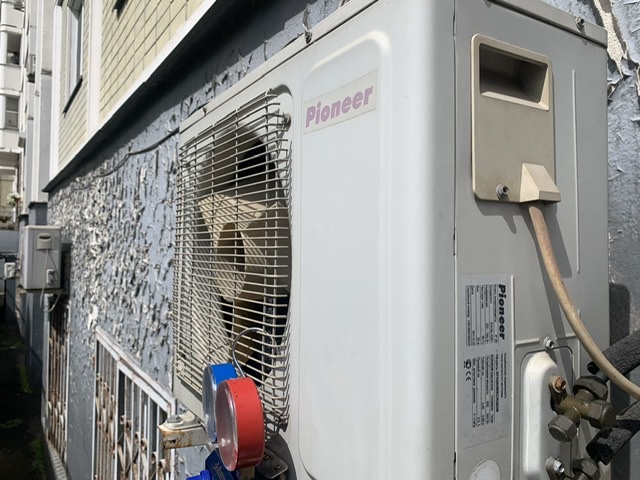

7. Проверка давления фреона R410A
Манометрический коллектор подключается к сервисному порту наружного блока. Замеряется давление всасывания в режиме охлаждения.
- давление сравнивается с номинальным для R410A при текущей наружной температуре;
- при низком давлении — поиск утечки течеискателем;
- при необходимости — дозаправка по массе на электронных весах;
- естественная утечка R410A — 5–7% в год, норма для разъёмных соединений.
8. Проверка электрики
- замер напряжения питания — 220–240 В;
- подтяжка клемм на внутреннем и наружном блоках;
- проверка целостности межблочного кабеля и силового кабеля;
- проверка работы автомата защиты;
- замер рабочего тока компрессора и вентиляторов токоизмерительными клещами.
9. Проверка работы во всех режимах
- охлаждение — разница температур на входе и выходе 8–12 °C;
- обогрев — переключение четырёхходового клапана, отсутствие холодного потока при старте;
- вентиляция — работа вентилятора на всех 3 скоростях;
- осушение — корректность работы;
- режимы Turbo и Sleep — переключение с пульта ДУ;
- жалюзи — автоматическое качание, фиксация положения;
- таймер — установка и срабатывание;
- авторестарт — восстановление настроек после отключения.
Коды ошибок Pioneer KFR20UW
| Код | Описание | Возможная причина |
|---|---|---|
| E1 | Ошибка датчика температуры внутреннего блока | Обрыв или короткое замыкание датчика |
| E2 | Ошибка датчика температуры испарителя | Обрыв цепи, выход из строя |
| E3 | Ошибка датчика температуры наружного блока | Обрыв или КЗ датчика |
| E4 | Ошибка датчика конденсатора | Перегрев конденсатора, отказ датчика |
| E5 | Защита по низкому давлению | Утечка фреона, засор капиллярной трубки |
| E6 | Защита по высокому давлению | Загрязнённый конденсатор, перезаправка |
| E7 | Ошибка связи внутреннего и наружного блоков | Обрыв межблочного кабеля, неисправность платы |
| E8 | Ошибка двигателя вентилятора внутреннего блока | Обрыв обмотки, заклинивание |
| E9 | Перегрузка компрессора | Низкое напряжение, износ, перегрев |
| F0 | Неисправность датчика тока | Превышение тока, короткое замыкание |
| F1 | Защита по перенапряжению | Напряжение выше допустимого |
| F2 | Защита по пониженному напряжению | Напряжение ниже допустимого |
| F3 | Ошибка датчика температуры компрессора | Перегрев, обрыв датчика |
| F4 | Неисправность четырёхходового клапана | Заклинивание золотника, обрыв катушки |
Код ошибки — ориентир, а не диагноз. Один и тот же код может быть вызван разными причинами. Мастер проверяет все возможные причины инструментально.
Сколько времени занимает ТО
| Этап | Время |
|---|---|
| Опрос владельца, проверка кода ошибки | 10 минут |
| Чистка фильтров и антибактериального фильтра | 15 минут |
| Чистка и дезинфекция испарителя | 20–30 минут |
| Чистка вентилятора (при необходимости) | 20–40 минут |
| Чистка дренажной системы | 10–15 минут |
| Чистка конденсатора наружного блока | 15–30 минут |
| Проверка давления фреона | 15 минут |
| Проверка электрики | 15 минут |
| Проверка работы во всех режимах | 15 минут |
| Составление акта ТО | 10 минут |
| Итого | 2–3 часа |
Частота обслуживания
| Тип помещения | Периодичность | Особенности |
|---|---|---|
| Квартира, спальня, детская | 1 раз в год | Перед сезоном охлаждения (апрель–май) |
| Квартира с домашними животными | 2 раза в год | Шерсть забивает фильтр быстрее |
| Офис, кабинет | 2 раза в год | Весна + осень |
| Кафе, ресторан, магазин | 2–3 раза в год | Повышенная запылённость |
| После ремонта в помещении | Внеплановое | Строительная пыль забивает испаритель |
Актуальные цены на обслуживание в Москве (2026)
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО настенного кондиционера (до 2,5 кВт) | 3 000 – 6 000 ₽ |
| ТО при заказе от 2–4 шт | 2 800 – 4 000 ₽ / шт |
| Глубокая чистка с разбором блока + дезинфекция | 5 000 – 8 000 ₽ |
| Чистка внутреннего блока (отдельно) | 1 500 – 4 500 ₽ |
| Чистка наружного блока (отдельно) | 1 500 – 3 500 ₽ |
| Замена антибактериального фильтра | 800 – 2 000 ₽ + запчасти |
| Диагностика с выездом | 1 500 – 3 000 ₽ |
При заказе ремонта по результатам диагностики стоимость диагностики включается в ремонт.
Заправка фреоном
| Услуга | Стоимость |
|---|---|
| Фреон R410A — стоимость хладагента | 550 – 800 ₽ / 100 г |
| Дозаправка (до 300 г) | 2 500 – 4 500 ₽ |
| Полная перезаправка с вакуумированием | 3 500 – 6 500 ₽ |
| Поиск и устранение утечки + заправка | 6 000 – 9 000 ₽ |
Для модели KFR20UW (заводская заправка ~500–700 г) полная перезаправка R410A обходится в среднем 4 500–6 500 ₽.
Дополнительные работы
| Услуга | Стоимость |
|---|---|
| Выезд за МКАД | 500 – 2 000 ₽ |
| Работа промышленного альпиниста | 3 000 – 10 000 ₽ |
| Автовышка / тур | 3 000 – 6 000 ₽ |
| Опрессовка азотом | 2 500 – 7 500 ₽ |
| Вакуумирование | 2 000 – 3 500 ₽ |
Типичные неисправности Pioneer KFR20UW
| Неисправность | Симптом | Причина | Решение |
|---|---|---|---|
| Утечка фреона | Не охлаждает, иней на трубках, код E5 | Микротечь по вальцовке | Поиск утечки, перевальцовка, дозаправка R410A |
| Перегрев компрессора | Отключается через 5–10 минут, код E6/E9 | Загрязнённый конденсатор | Чистка конденсатора мойкой |
| Капает вода из блока | Вода на стене, код E8 | Засор дренажа | Чистка дренажной системы |
| Неприятный запах | Запах при включении | Плесень на испарителе | Дезинфекция испарителя |
| Не греет | Холодит, не обогревает, код F4 | Четырёхходовой клапан | Замена клапана |
| Шум внутреннего блока | Гул, треск | Износ подшипников вентилятора | Замена подшипников или двигателя |
| Жалюзи не двигаются | Поток в одном направлении | Неисправность шагового двигателя | Замена двигателя |
| Компрессор не запускается | Гул при запуске, код E9 | Пусковой конденсатор, заклинивание | Замена конденсатора или компрессора |
| Не реагирует на пульт | Нет реакции | Батарейки, пульт, приёмник | Замена батареек, пульта, ремонт платы |
| Выбивает автомат | Не запускается | Короткое замыкание в обмотке компрессора | Замена компрессора |
Особенности обслуживания неинверторной сплит-системы
Pioneer KFR20UW — неинверторная модель. По сравнению с инверторными кондиционерами есть ряд отличий в подходе к обслуживанию:
- Меньшая чувствительность к влаге — неинверторный компрессор работает на фиксированных оборотах и менее критичен к остаточной влаге, чем инверторный. Тем не менее вакуумирование при вскрытии контура обязательно.
- Пусковой конденсатор — у on/off-моделей компрессор запускается через пусковой конденсатор. При ТО проверяется его ёмкость — снижение ёмкости ведёт к тяжёлому пуску и перегреву. Замена стоит недорого и предотвращает выход компрессора.
- Цикличность работы — каждый цикл «пуск-остановка» — нагрузка на компрессор. Чистые теплообменники сокращают время цикла и снижают износ. Грязные — удлиняют цикл, компрессор перегревается.
- Отсутствие инверторной платы — проще и дешевле в ремонте. Силовая плата on/off-модели содержит реле и предохранители, которые проверяются и при необходимости заменяются.
- Заправка по массе — хотя неинверторный компрессор менее чувствителен к количеству хладагента, чем инверторный, заправка по массе на электронных весах остаётся правильным методом. Допускается дозаправка по давлению при незначительной утечке (до 100–150 г).
Что можно делать самостоятельно
- чистка воздушных фильтров — раз в 2 недели: открыть панель, извлечь фильтры, промыть или пропылесосить, высушить, установить обратно;
- чистка антибактериального фильтра — раз в месяц: пропылесосить, при сильном загрязнении — промыть;
- чистка лицевой панели — протереть мягкой тканью, смоченной водой, просушить;
- замена батареек в пульте — AAA, LR03;
- проверка дренажа — при работе в режиме охлаждения конденсат должен свободно стекать;
- проверка потока воздуха — воздух должен поступать равномерно, без перекрытых жалюзи.
Самостоятельно нельзя: разбирать внутренний блок для глубокой чистки, вскрывать фреоновый контур, заправлять фреон, ремонтировать плату. Это требует профессионального оборудования.
Подготовка к зиме и межсезонью
Перед длительным простоем (если кондиционер не используется на обогрев):
- в ясный день включить режим вентиляции на 2–3 часа для просушки испарителя;
- выключить автомат в электрощите;
- очистить воздушные фильтры и установить на место;
- извлечь батарейки из пульта ДУ;
- осмотреть наружный блок — нет ли льда и снега на кронштейнах.
Перед запуском в сезоне:
- включить автомат в электрощите;
- вставить батарейки в пульт;
- запустить в режиме охлаждения на 30 минут;
- проверить разницу температур — 8–12 °C;
- при отклонениях — вызвать мастера для планового ТО.
Заказать обслуживание Pioneer KFR20UW в Москве
Компания «МонтажМастер» выполняет сервисное обслуживание и ремонт кондиционеров Pioneer в Москве и Московской области.
Полезные страницы нашего сайта:
- Установка кондиционеров — виды монтажа, цены, этапы работ
- Диагностика и ремонт кондиционеров — поиск неисправностей, коды ошибок
- Сервисное обслуживание кондиционеров — плановое ТО, чистка, заправка
- Заправка кондиционеров фреоном — R410A, R32, R22
- Каталог кондиционеров — сплит-системы, мульти-сплит, инверторы
- Прайс-лист — актуальные цены на все услуги
Что мы предлагаем:
- плановое ТО 1–2 раза в год с выездом по Москве и области;
- глубокую чистку с разбором внутреннего блока и дезинфекцией;
- чистку антибактериального фильтра и замену при необходимости;
- проверку давления фреона R410A и дозаправку по массе;
- расшифровку кодов ошибок и ремонт;
- гарантию на работы и запчасти.
Свяжитесь с нами:
- Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
- E-mail:info@vent-master.ru
