Ошибка 11: диагностика и ремонт канального кондиционера Hisense Heavy Classic AUD-60HX4SHH/AUW-60H6SP1

Полупромышленный кондиционер — не домашний сплит: канальный блок на 16 кВт прячется за подвесным потолком, управляется проводным пультом и обслуживает сотни квадратных метров. И когда такая система останавливается с кодом на дисплее, последствия заметнее всего: без охлаждения стоит не комната, а офис или зал. В этом проекте специалисты компании «МонтажМастер» выполнили диагностику и ремонт канальной сплит-системы Hisense Heavy Classic AUD-60HX4SHH/AUW-60H6SP1, остановившейся с ошибкой 11. Рассказываем, что означает этот код, почему у Hisense он «двуликий» и как выглядит грамотная диагностика, когда плата наружного блока — главный подозреваемый.

О модели Hisense Heavy Classic AUD-60HX4SHH/AUW-60H6SP1

AUD-60HX4SHH (внутренний блок) / AUW-60H6SP1 (наружный) — «шестидесятка» серии Heavy Classic: канальная средненапорная сплит-система on/off на хладагенте R410A для больших помещений. Мощность охлаждения — 16 кВт (60 000 BTU) — часть каталогов указывает 14 кВт: расхождение партий и методик измерения, сверяемся по шильдику; обогрева — 17,5 кВт (по официальному сайту дилера — 16); рекомендуемая площадь — до 160 м². Потребление — 5,7 кВт на охлаждение и 5,8 кВт на обогрев (в ряде карточек 4,65 кВт — по партиям расходится), класс энергоэффективности C–D, EER 2,81 / COP 3,01. Компрессор — ротационный HIGHLY, регулировка мощности — классическая «вкл/выкл»: полупромышленные Heavy Classic идут без инвертора.

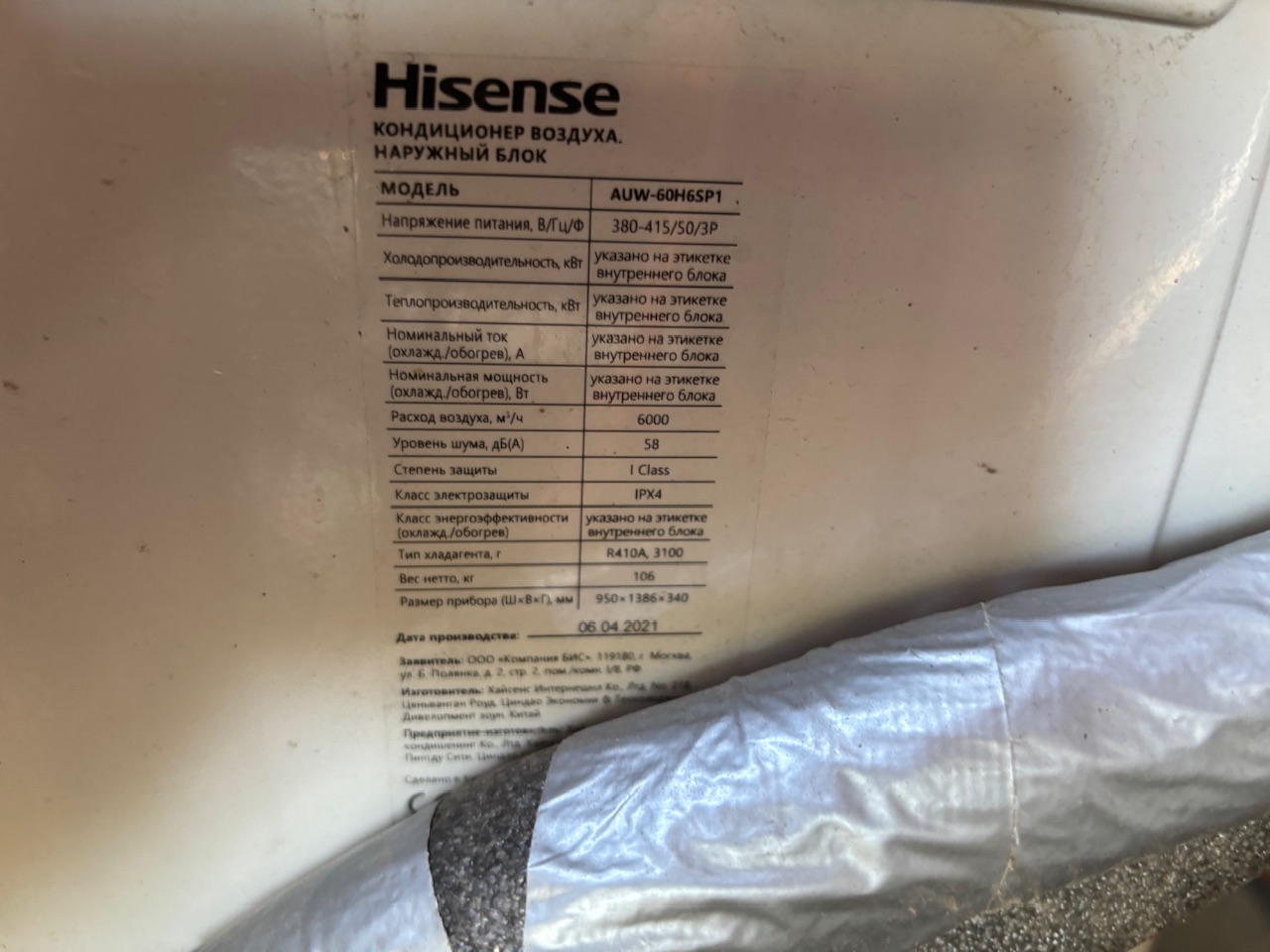

Электропитание — пункт, по которому каталоги расходятся сильнее всего: официальные карточки указывают 400 В, три фазы, часть дилеров — 220 В 50 Гц однофазное, третьи — 380–420 В 3~/50 Гц. Для владельца это не формальность: подключение выполняется по проекту объекта, и фактическая схема (три фазы или одна) определяется шильдиком и щитовой. Максимальный рабочий ток — 9–10,3 А.

Ключевые цифры для владельца: внутренний блок — канальный средненапорный, статическое давление до 120 Па, воздухообмен до 2 000 м³/ч, шум 42–46 дБ(А) — тихо для его класса; корпус из гальванизированной стали высотой 350 мм. Габариты: внутренний блок 1386×350×800 мм весом 54 кг, наружный 950×1386×340 мм весом 106 кг. Трубки — 3/8" жидкость (9,52 мм) и 3/4" газ (19,05 мм) — магистральный формат полупрома. Трасса: до 50–60 м по источникам, перепад высот до 15–30 м.

Функциональный набор Heavy Classic — типовой для канального полупрома: приток свежего воздуха — организованная подача наружного воздуха в общий тракт (система не заменяет полноценную вентиляцию, но снижает необходимость проветривания); изменяемое статическое давление — настройка напора под сопротивление конкретной сети воздуховодов; забор воздуха снизу или сзади — два варианта привязки к планировке; Smart — авто-режим по температуре в помещении; Super — ускоренный выход на заданные условия; Smart Defrost — интеллектуальная разморозка; таймер на включение и выключение, авторестарт с сохранением настроек после скачков напряжения, самодиагностика с выводом кодов на дисплей, дренажный поддон из формованного полистирола (не корродирует), датчик уровня конденсата, дренажный насос — опция; возможность подключения пожарной сигнализации и детектора карты доступа для гостиниц. Проводной пульт — в комплекте, ИК-пульт — опция. Работа на охлаждение при −15…+43 °C за окном, на обогрев до −10 °C (для работы ниже — зимний комплект как опция). Гарантия — 3 года. Розница на момент кейса — 184 790 ₽.

Ошибка 11: что означает и почему её не стоит «сбрасывать»

По сервисной документации Hisense код 11 — ошибка памяти EEPROM наружного блока: микросхема энергонезависимой памяти, в которой хранятся параметры и настройки платы управления, не отвечает или отдаёт некорректные данные. Типовые причины по регламенту:

  • некачественная пайка микросхемы — холодная пайка или трещина в пайке, проявляющиеся от вибрации и перепадов температуры: у «возрастного» блока контакты «поплыли»;
  • неверная установка микросхемы — редкий, но реальный сценарий после предыдущего ремонта платы: микросхема стоит со смещением или перекосом;
  • физический отказ микросхемы — деградация ячеек памяти от ресурса или скачков питания.

Важная особенность: у старых прошивок и в части таблиц код 11 встречается и с другим значением (защита по датчикам, температурная защита) — наборы кодов у Hisense зависят от поколения платформы. Поэтому первый шаг мастера — не трактовать код «по памяти», а сверить его с сервисным листом конкретной серии. И второй практический момент: ошибка EEPROM часто «плавающая» — система работает день-два и снова останавливается. Сброс питания даёт временное облегчение, но не лечит причину: пока контакт в пайке не восстановлен или плата не заменена, система будет останавливаться в самый неподходящий момент.

Ошибки Hisense, соседние с кодом 11: мини-таблица

КодЧто означаетЧастые причины
1Ошибка датчика температуры в линии нагнетания компрессораНеисправен датчик, разъём, обрыв цепи
2Срабатывание защиты силового модуля (IPM)Перегрев модуля, загрязнённый конденсатор, неисправный вентилятор
11Ошибка памяти EEPROM наружного блокаПайка микросхемы, её установка, отказ микросхемы
12Защита по температуре нагнетания компрессораНедозаправка, загрязнённый конденсатор, неисправный датчик
13Неисправен датчик наружной температуры (воздушный)Датчик, разъём, обрыв
7Ошибка связи внутреннего и наружного блоковМежблочный кабель, клеммы, плохой контакт

Соседство кодов важно для диагностики: если наряду с «11» фиксируются температурные коды — вероятна не плата, а контур; если код один и стабильный — работа ведётся с платой.

Как проходили диагностика и ремонт

Регламент выезда «опрос → питание и клеммы → плата → ремонт → тест»:

  1. Опрос заказчика. Жалоба — «система останавливается с кодом 11, после отключения питания запускается, потом снова». Характерный «плавающий» сценарий: контакт в пайке ещё живёт, но деградирует.
  2. Питание и клеммы. Проверка питающего напряжения по фазам, состояния клемм, заземления и межблочного кабеля: исключены «внешние» причины — просадки и обрывы, дающие похожую картину остановок.

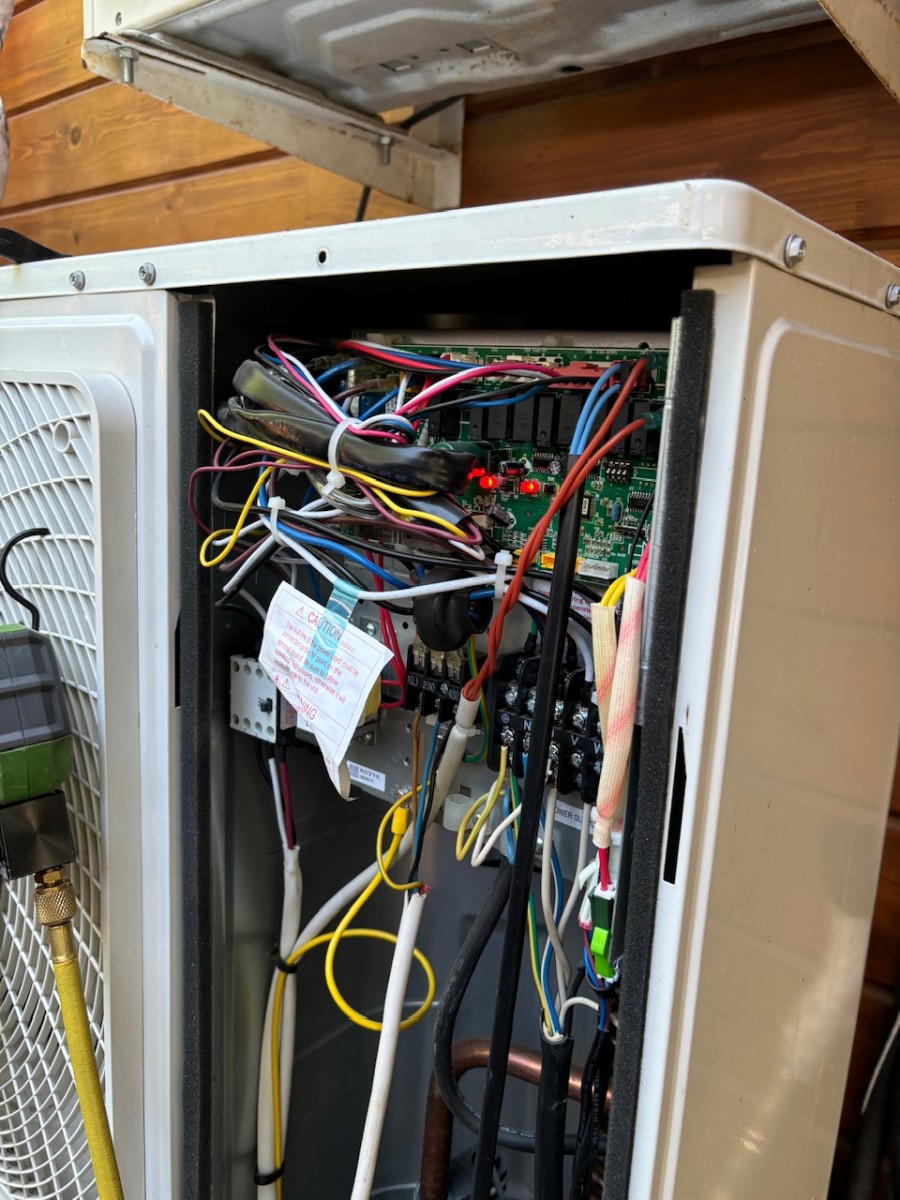

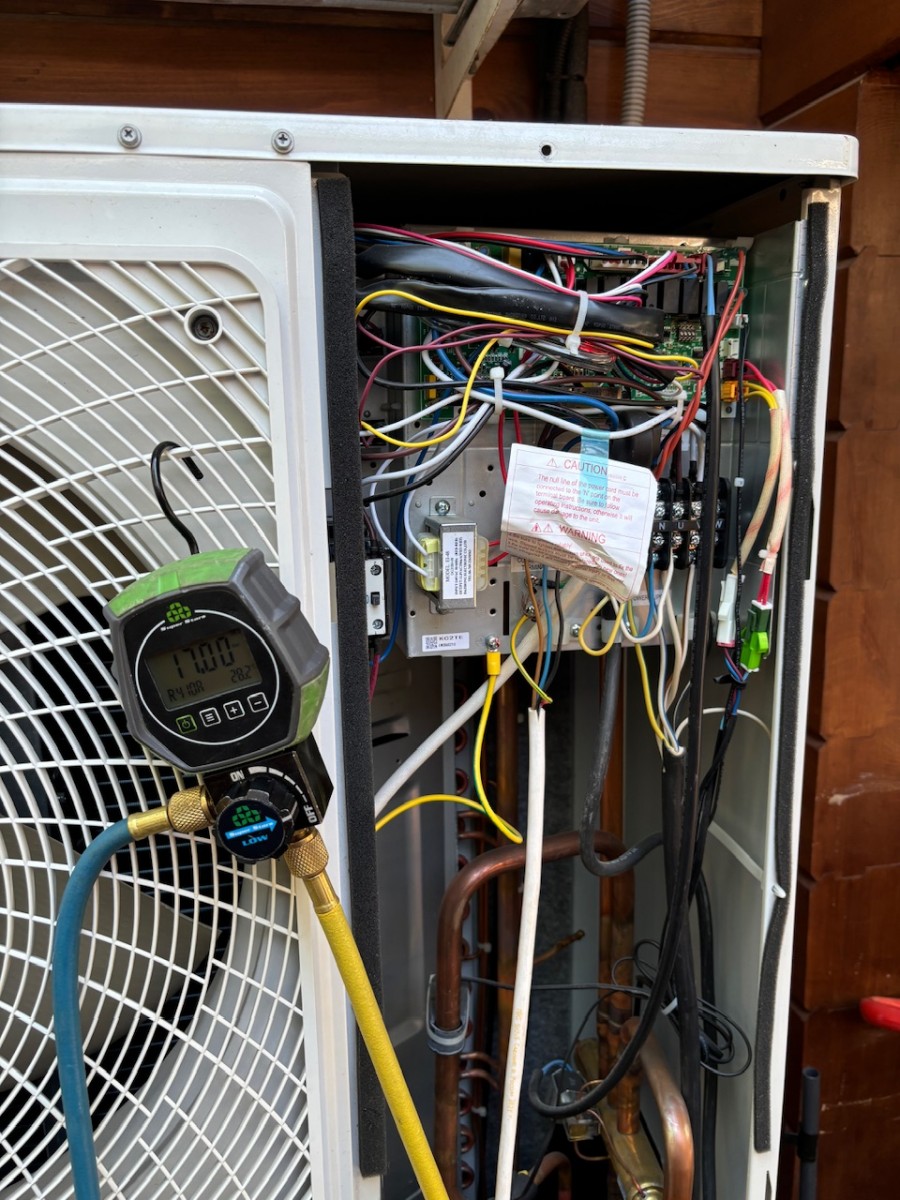

  3. Диагностика платы. Доступ к плате наружного блока: осмотр пайки микросхемы EEPROM, замеры питания и сигнальных цепей, контроль состояния остальных элементов. Вывод — деградация пайки микросхемы памяти: код подтверждён как аппаратный, а не следствие внешних проблем.
  4. Ремонт. Пайка микросхемы EEPROM восстановлена горячим воздухом с флюсом, контактные площадки проверены; при необходимости — перепрошивка параметров по сервисной процедуре.
  5. Тестовый запуск. Система запущена во всех режимах: ошибок нет, компрессор и вентилятор отрабатывают штатно, параметры на проводном пульте в норме.
  6. Контроль. Рекомендация контрольного визита через месяц: «плавающие» ошибки EEPROM требуют наблюдения — если код вернётся, следующим шагом станет замена платы наружного блока.

Полный цикл занял около 2–2,5 часов — доступ к канальному блоку за потолком организуется через сервисный люк, и его состояние мы всегда фиксируем на входе.

Плата или ремонт пайки: как принимается решение

  • ремонт пайки дешевле и чаще достаточен. Если микросхема жива, восстановление контакта возвращает плату в строй за один выезд;
  • замена платы — честный вариант при отказе микросхемы. Если память деградировала физически, перепайка даст временный эффект: плату лучше менять. Для Heavy Classic платы доступны, но их закупка — отдельная позиция в смете, и мастер предупредит о сроках;
  • скачки напряжения — общий враг. И пайка, и EEPROM страдают от нестабильного питания: для систем с потреблением свыше 5 кВт стабилизация и корректный автомат — условие ресурса электроники.

тоимость услуг

УслугаЦена
Выезд мастера в пределах МКАД2 000 ₽
Диагностика сплит-системы / полупромышленной системыот 2 000 ₽ / от 3 000 ₽
Ремонт платы управления (восстановление пайки, отмывка)от 3 500 ₽
Замена платы наружного блока (работа, без стоимости платы)от 4 500 ₽
Плата управления (запчасть)по факту
Диагностика и ремонт межблочного кабеля, клеммот 1 500 ₽
Обслуживание полупромышленной системы (мойка, дренаж, диагностика)от 6 000 ₽
Замена датчиков температурыот 2 000 ₽

Пример по этому объекту: диагностика (от 3 000 ₽) + ремонт платы с восстановлением пайки (от 3 500 ₽) + выезд (2 000 ₽) — порядка 8 500–9 000 ₽ за цикл «диагностика → ремонт платы → тест». Для сравнения: замена платы была бы дороже в 2–3 раза за счёт запчасти и, вероятно, второго визита — здесь её удалось избежать. Точную смету мастер называет по итогам диагностики, до начала работ.

Что делать владельцу при ошибке 11: памятка

  • зафиксируйте условия. Когда появляется код, в каком режиме, через сколько минут работы — эта информация экономит половину диагностики;
  • не «лечите» сбросами питания. Отключение и включение снимают код, но не причину: система вернётся к остановке — возможно, в момент пиковой нагрузки;
  • не перепаивайте сами. Плата полупрома — не плата домашнего сплита: без оборудования и навыков горячей пайки ремонт заканчивается покупкой новой платы;
  • проверьте питание. Если система на трёх фазах, любые «плавающие» остановки стоит начинать объяснять с щитовой: просадки и перекос фаз — частый корень electronics-симптомов.
