Замена крыльчатки вентилятора внутреннего блока сплит-системы Ishimatsu Osaka AVK-24I — Москва, Ленинский проспект, 131
Чем крупнее сплит-система, тем заметнее её крыльчатка — и тем дороже обходится её поломка. У «двадцатьчетвёрки» на 70 квадратов тангенциальный барабан тянется почти на метр вдоль испарителя: при дисбалансе он шумит так, что заглушает и телевизор, и разговор, а вибрация бьёт по подшипникам мощного двигателя. Отдельная сложность — бренд: Ishimatsu не публикует каталожных артикулов, и «заказать деталь по номеру» здесь не получится. В этом проекте специалисты компании «МонтажМастер» выполнили замену крыльчатки вентилятора внутреннего блока сплит-системы Ishimatsu Osaka AVK-24I по адресу: Москва, Ленинский проспект, 131. Кейс показателен именно методикой подбора запчасти «по снятой детали» — на системах, для которых запчастных каталогов в открытом доступе нет.

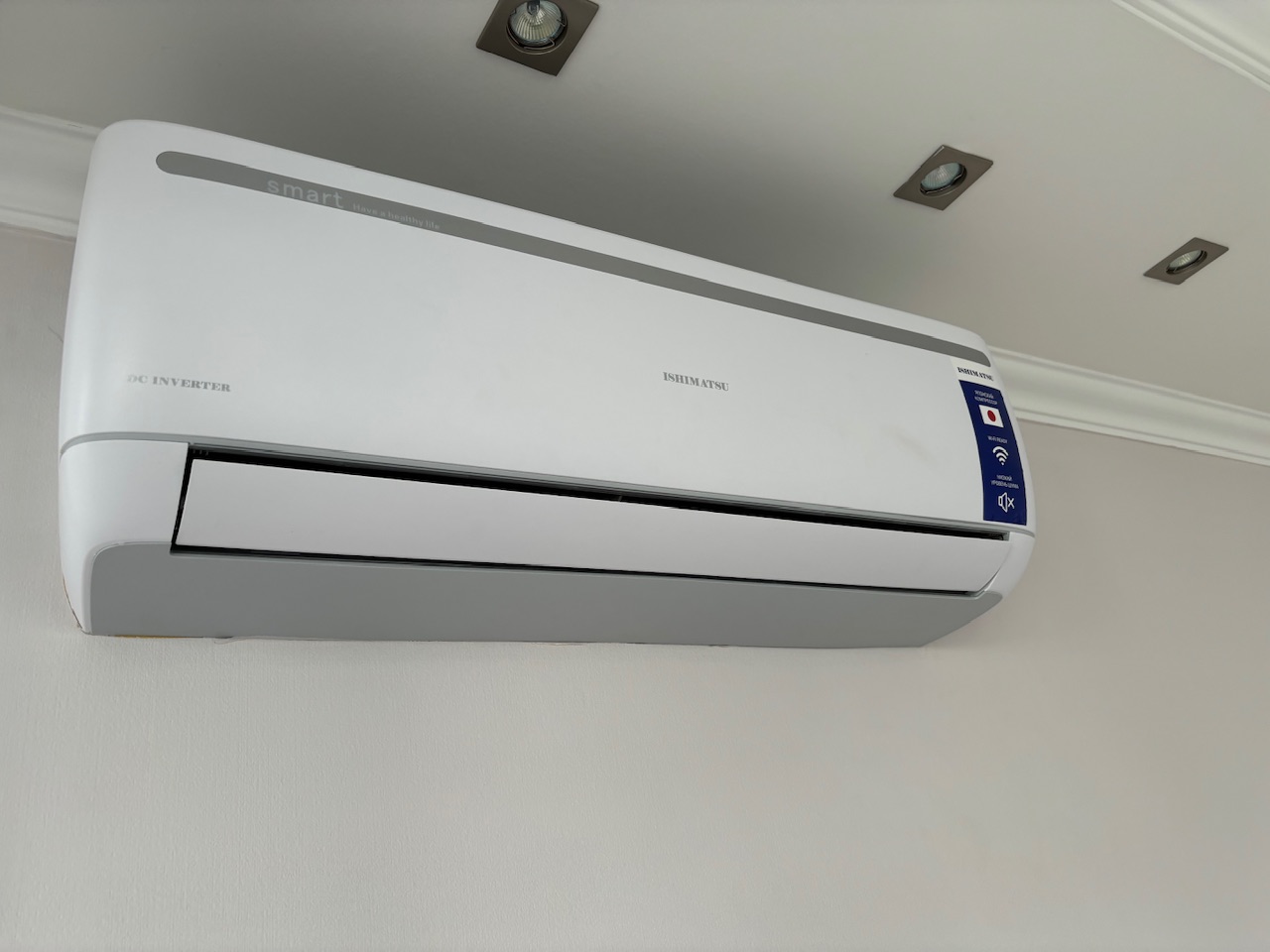

О модели Ishimatsu Osaka AVK-24I
AVK-24I — «двадцатьчетвёрка» серии Osaka DC Inverter бренда Ishimatsu (позиционируется как японский бренд с заводской сборкой в Китае): инверторная настенная сплит-система на хладагенте R410A — важно для владельцев: в обновлённых партиях каталог показывает R32, у ранних — R410A; сверяемся по шильдику, от этого зависят и правила заправки. Мощность охлаждения — 6,7 кВт (24 000 BTU), обогрева — 6,8 кВт; рекомендуемая площадь — до 65–75 м² в зависимости от источника. Потребление — 2 200 Вт на охлаждение и 1 950–2 030 Вт на обогрев, класс энергоэффективности A++/A (по каталогам расходится — сверяемся по шильдику). Компрессор — ротационный GMCC (платформа Toshiba) с инверторным приводом: плавная регулировка без пусковых бросков.
Ключевые цифры для владельца: шум внутреннего блока — от 20 дБ(А) на минимальной из четырёх скоростей (27/32/37/41 по данным дилеров) — на минимуме блок слышно едва ли; наружный — 58 дБ(А). Габариты: внутренний блок 1132×330×232 мм весом 14 кг, наружный 950×700×320 мм весом 45 кг (в части каталогов — 1080×800×430 мм — расхождение партий, сверяемся по шильдику). Трубки — 1/4" (жидкость) и 1/2" (12,7 мм — газ): крупная газовая линия — маркер класса «24», у обычных «девяток» и «двенадцаток» она 3/8". Расход воздуха внутреннего блока — до 1 150 м³/ч, осушение — 2,2 л/ч. Трасса: до 25–30 м, перепад высот — до 10–15 м; заводская заправка — 1 440 г. Диапазоны работы: охлаждение при +10…+43 °C, обогрев до −15 °C с интеллектуальной разморозкой Defrost.
Функциональный набор Osaka: скрытый LED-дисплей, русифицированный пульт, i Feel (датчик температуры в пульте держит климат в зоне нахождения человека), Anti-Cold-Air — в режиме обогрева блок не гоняет холодный воздух, пока теплообменник не прогрелся, самоочистка теплообменника, антигрибковая функция, самодиагностика, режим Sleep, таймер, авторестарт, управление жалюзи с пульта, Golden Fin на теплообменниках, антикоррозийный корпус наружного блока, антистатические пластиковые детали. Wi-Fi — пункт, по которому источники расходятся: в части карточек заявлен встроенный, в других — опция (WIFI Ready); факт определяется по комплектации экземпляра. Гарантия производителя — до 5 лет. Розница на момент кейса — порядка 51 000–92 800 ₽ в зависимости от продавца (в Wildberries встречалась акционная цена 69 000 ₽).

Анатомия поломки: крыльчатка большой «двадцатьчетвёрки»
У «24-ки» крыльчатка работает в особом режиме. Расход воздуха до 1 150 м³/ч означает высокие обороты и большую инерцию длинного барабана: любая неравномерность нагрузки — от липкой пыли до микротрещины — превращается в заметный дисбаланс быстрее, чем на «семёрке». Типовые сценарии отказа те же, что на малых системах, но последствия развиваются быстрее:
- трещина лопасти или втулки. Усталость пластика на высоких оборотах: трещина растёт от вибрации, дисбаланс усиливается — шум, трение о стенки улитки, в итоге заклинивание;
- проскальзывание на валу. Треснувшая посадочная втулка позволяет крыльчатке проворачиваться на валу двигателя: жужжание есть, потока нет, двигатель вращается впустую и греется;
- грязевой дисбаланс. На большом барабане липкая пыль распределяется неравномерно и сильнее раскачивает вал — для «двадцатьчетвёрок» это главный профилактический аргумент за регулярную разборную мойку;
- ледяная пробка при работе в мороз и недозаправке — наледь при оттаивании может повредить лопасти.
Симптомы, по которым владельцы узнают о проблеме: новый шум (треск, шелест, дребезг), вибрация корпуса, ослабевший поток при штатной работе компрессора, остановка крыльчатки. На большом блоке к этому добавляется характерная деталь — вибрация передаётся на кронштейн и стену, и «гул» слышен даже соседям.


Анатомия поломки: крыльчатка большой «двадцатьчетвёрки»
У «24-ки» крыльчатка работает в особом режиме. Расход воздуха до 1 150 м³/ч означает высокие обороты и большую инерцию длинного барабана: любая неравномерность нагрузки — от липкой пыли до микротрещины — превращается в заметный дисбаланс быстрее, чем на «семёрке». Типовые сценарии отказа те же, что на малых системах, но последствия развиваются быстрее:
- трещина лопасти или втулки. Усталость пластика на высоких оборотах: трещина растёт от вибрации, дисбаланс усиливается — шум, трение о стенки улитки, в итоге заклинивание;
- проскальзывание на валу. Треснувшая посадочная втулка позволяет крыльчатке проворачиваться на валу двигателя: жужжание есть, потока нет, двигатель вращается впустую и греется;
- грязевой дисбаланс. На большом барабане липкая пыль распределяется неравномерно и сильнее раскачивает вал — для «двадцатьчетвёрок» это главный профилактический аргумент за регулярную разборную мойку;
- ледяная пробка при работе в мороз и недозаправке — наледь при оттаивании может повредить лопасти.
Симптомы, по которым владельцы узнают о проблеме: новый шум (треск, шелест, дребезг), вибрация корпуса, ослабевший поток при штатной работе компрессора, остановка крыльчатки. На большом блоке к этому добавляется характерная деталь — вибрация передаётся на кронштейн и стену, и «гул» слышен даже соседям.

Подбор запчасти на немарочном бренде: методика «по снятой детали»
У Haier и Panasonic артикулы крыльчаток публикуются — их можно найти и заказать. У Ishimatsu открытого запчастного каталога нет, и это частая ситуация для брендов «второго эшелона»: деталь существует на конвейере, но не продаётся «по коду». Как подбирается крыльчатка в таких случаях:
- фиксация геометрии. Старая крыльчатка снимается и обмеряется: длина барабана, наружный диаметр, посадочный диаметр втулки, тип крепления к валу (стопорный винт, гайка, шпонка), направление лопастей и количество лопастей;
- сверка с донором. Задача — найти совместимую деталь с платформ-донора: внутренние блоки многих китайских платформ унифицированы внутри одного завода, и совпадение геометрии означает совместимость узла;
- контроль при установке. Посадка — до упора без люфта, крепёж — с фиксацией, вращение от руки — свободное, без касаний улитки и испарителя. Реверсивная или «похожая» деталь не проходит: неправильное направление лопастей перегонит поток в обратную сторону и «убьёт» производительность испарителя;
- балансировка проверкой. После установки — пробный запуск на всех скоростях: крыльчатка больших блоков должна идти без вибрации на максимальной, это критерий качества посадки.
Практический вывод для владельцев немарочных брендов: при поломке узла внутреннего блока не спешите списывать систему. Подбор по снятой детали в большинстве случаев решаем — вопрос не в «невозможности запчасти», а в методике поиска.

Об объекте: Ленинский проспект, 131 — большой монолит у «Тропарёво»
Ленинский проспект, 131 — крупный монолитный жилой дом 2006 года постройки: 29 этажей (Домклик указывает 32 — базы расходятся, отражаем), порядка 710–711 квартир, десять парадных, 25 лифтов, потолки 3,00 м. Район — Тёплый Стан, на границе с Тропарёво-Никулиным; транспорт — метро «Тропарёво» в нескольких минутах пешком, «Юго-Западная» в пешей доступности.
Для кондиционера это комфортная, но требовательная среда:
- монолит 2006 года держит крепёж отлично, усадка давно завершилась — кронштейны и трасса без сюрпризов;
- высотный формат. В доме на 29 этажей вопросы доступа к наружному блоку решаются ещё на этапе установки: штатные площадки, корзины, фасадные зоны. Для ремонта внутреннего блока это не важно, но контекст объекта мы всегда фиксируем;
- потолки 3,00 м и большие площади. «Двадцатьчетвёрка» здесь — не избыточность, а расчёт: просторные квартиры большого монолита требуют соответствующей мощности, и узлы таких систем работают на пределе паспортных режимов весь сезон.

Как проходила замена
Регламент выезда «диагностика → демонтаж → подбор → замена → тест»:
- Опрос и диагностика. Жалоба — треск и нарастающий гул при работе на средних и максимальных скоростях, поток «ослаб». Система эксплуатируется несколько сезонов, разборной мойки не проходила. Проверка: вращение крыльчатки с сопротивлением и биением — механическая поломка подтверждена. Контур и электрика вне подозрений: охлаждение в норме, токи в паспорте, вакуум не требуется.

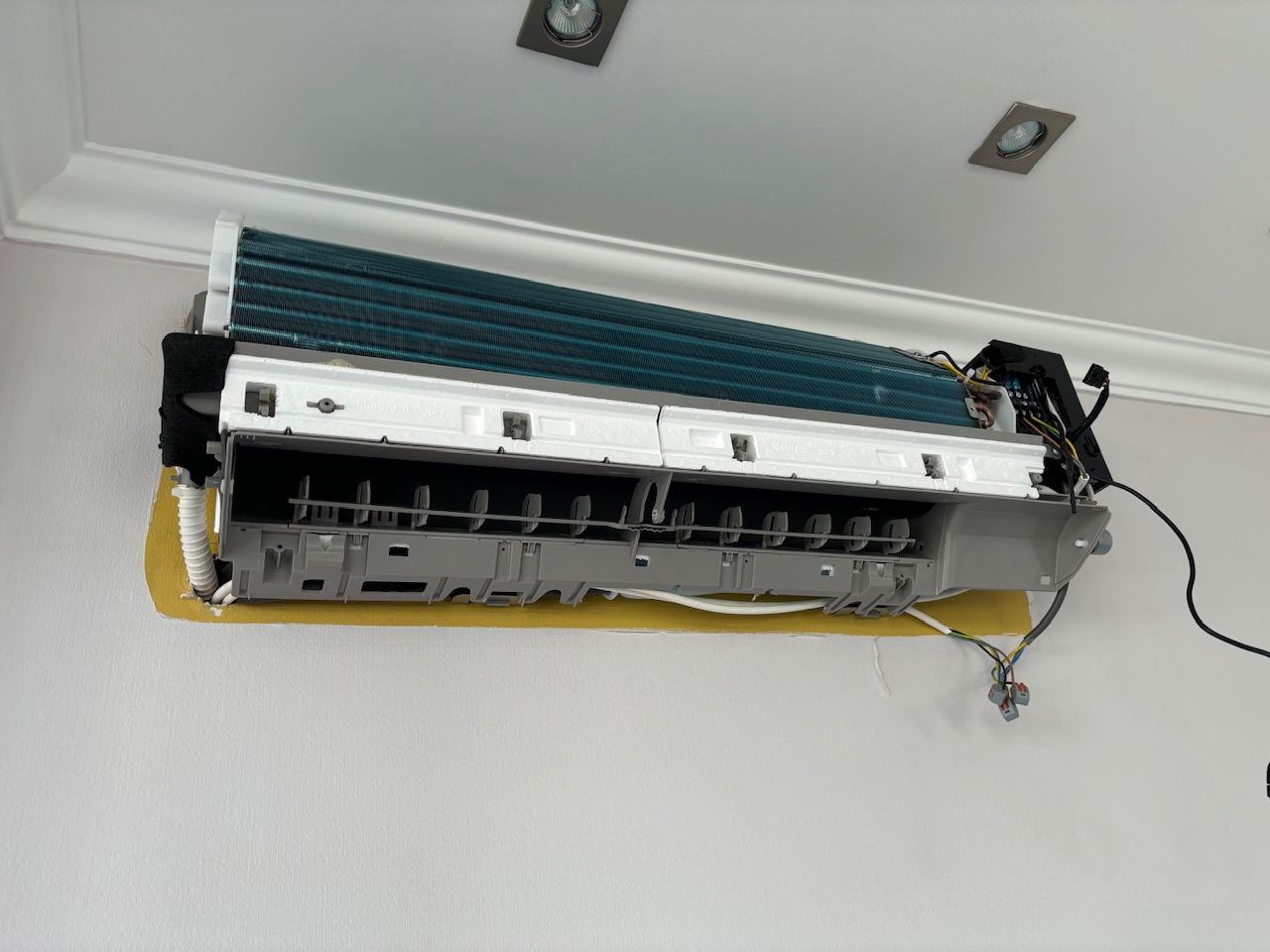

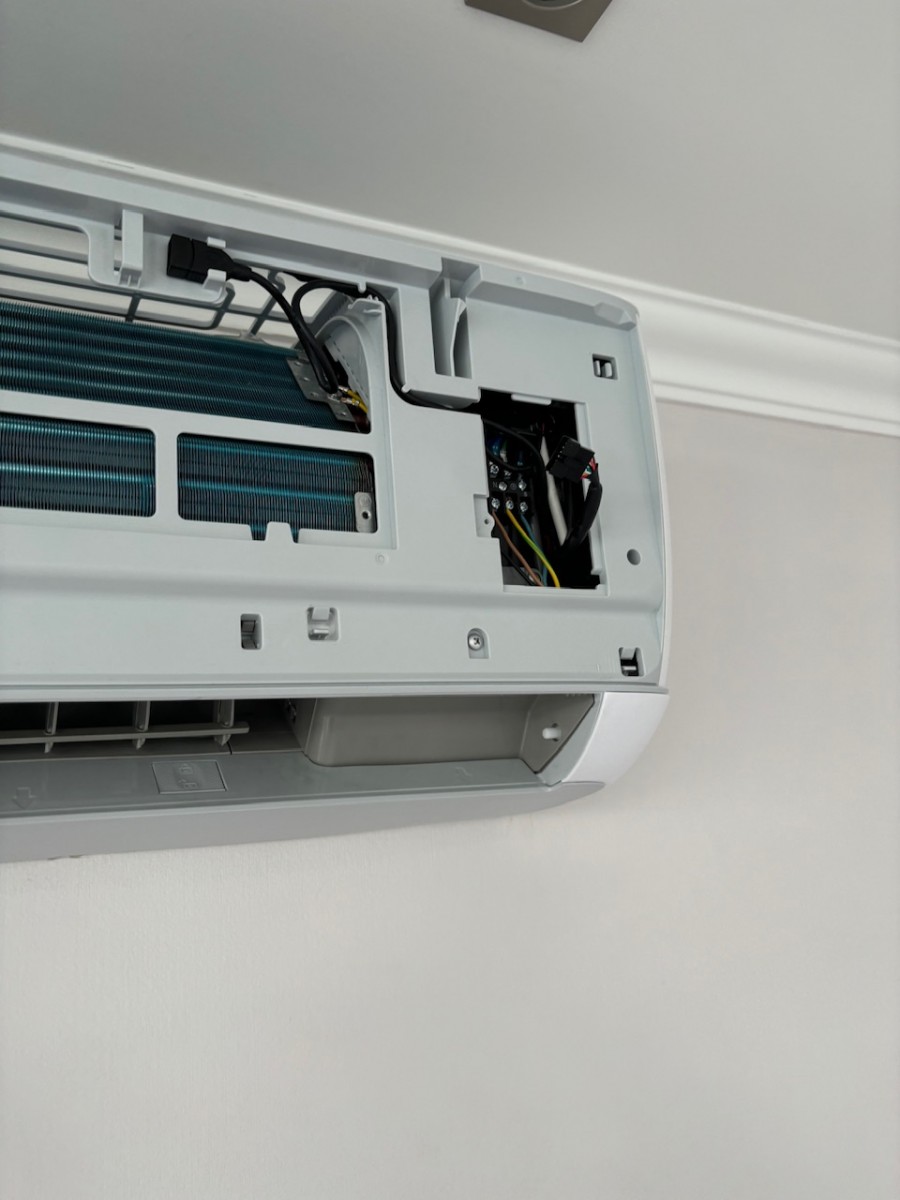

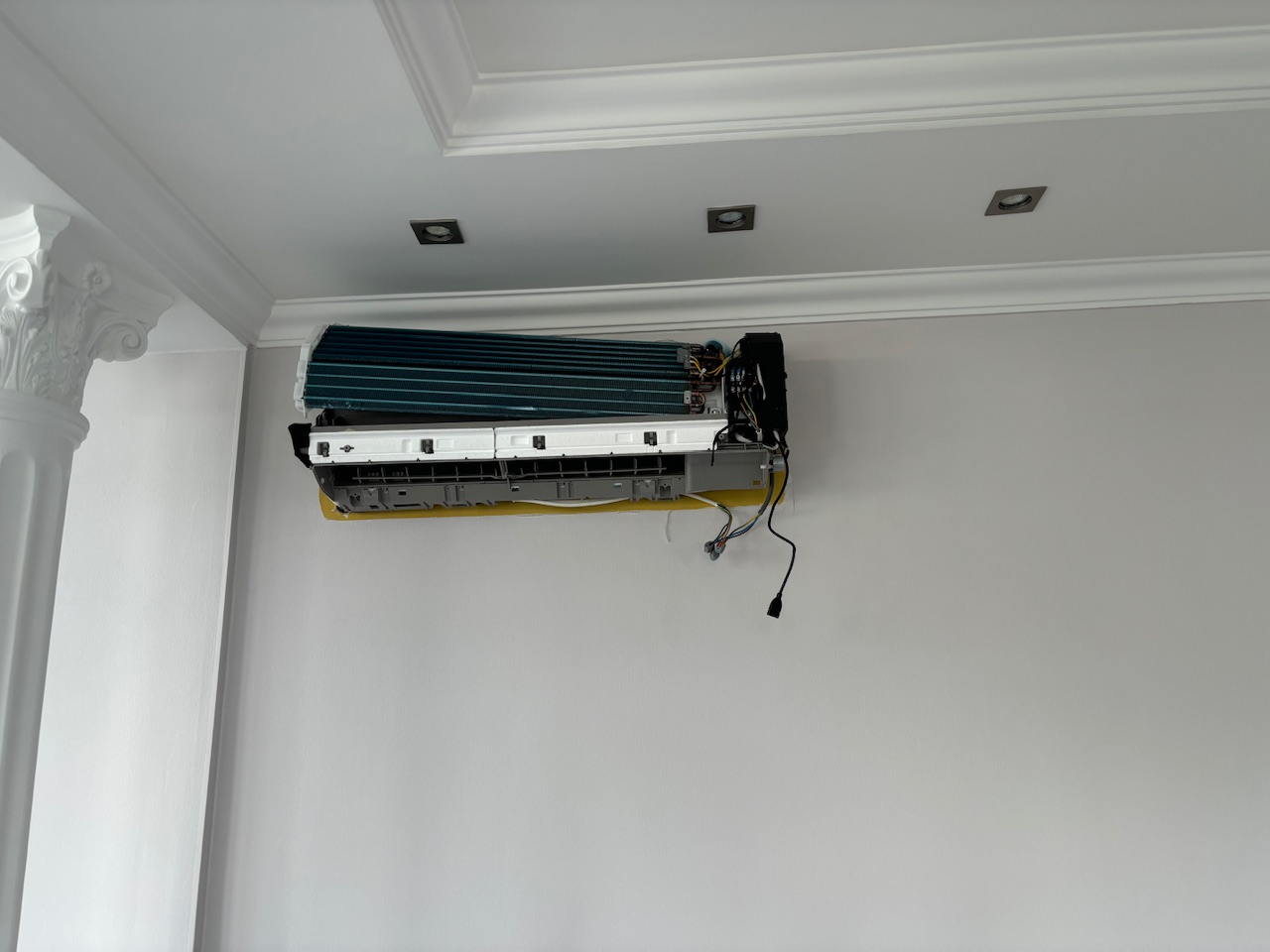

- Разборка внутреннего блока. Снята передняя панель, отсоединены дренажный поддон, электрика и улитка. Вальцовки не тронуты — контур не вскрывался.

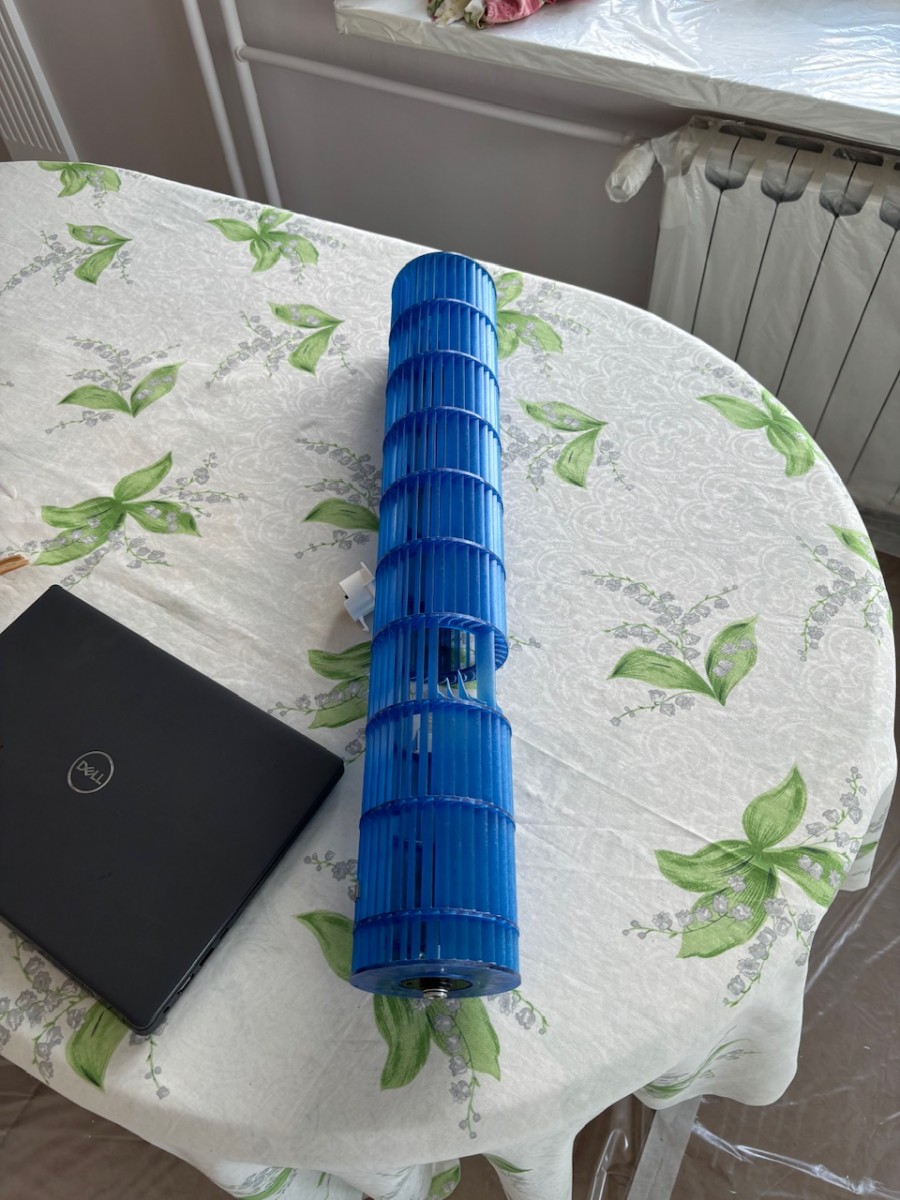

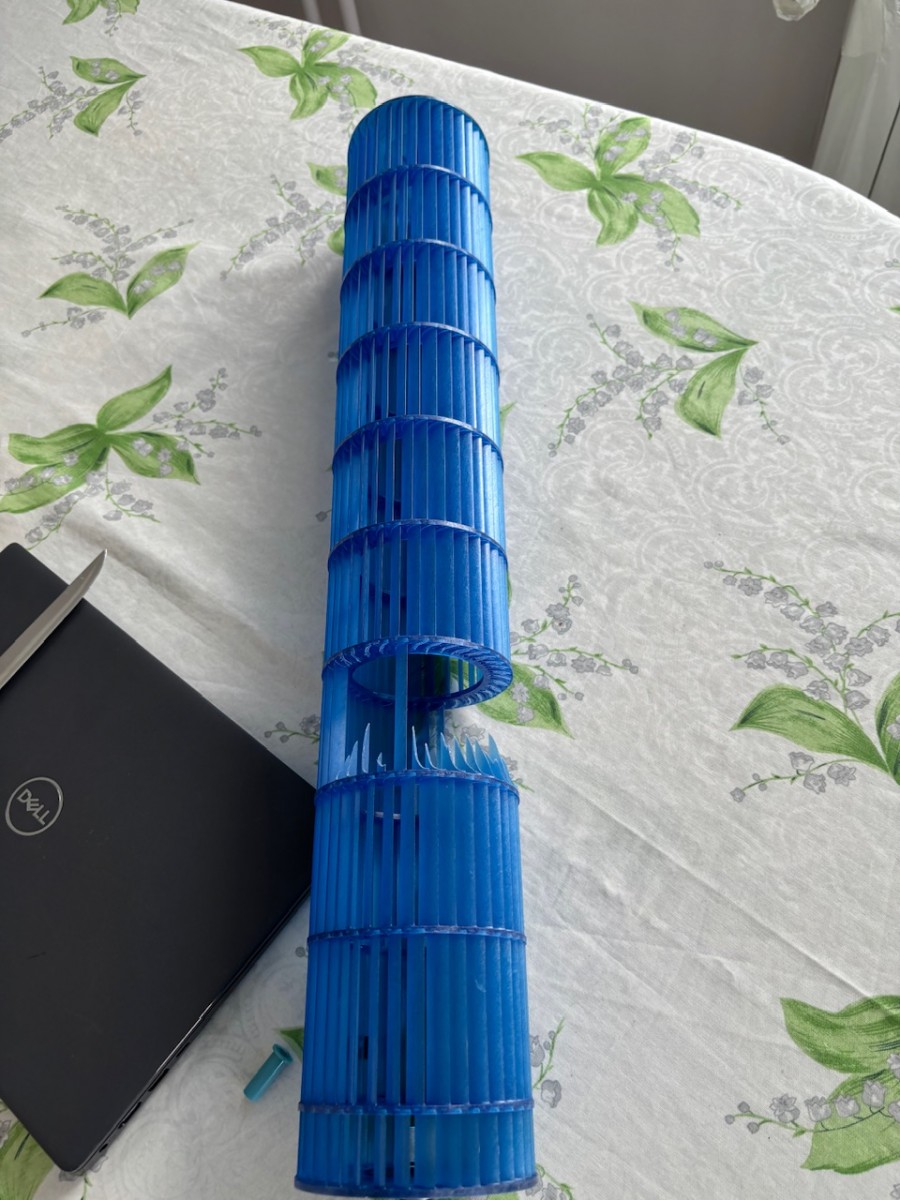

- Снятие крыльчатки и обмер. Деталь снята с вала двигателя и обмерена по полной программе: длина, диаметры, посадка, направление лопастей. Вал двигателя осмотрен: следы износа минимальны — двигатель сохранён, что и стало главным решением кейса.

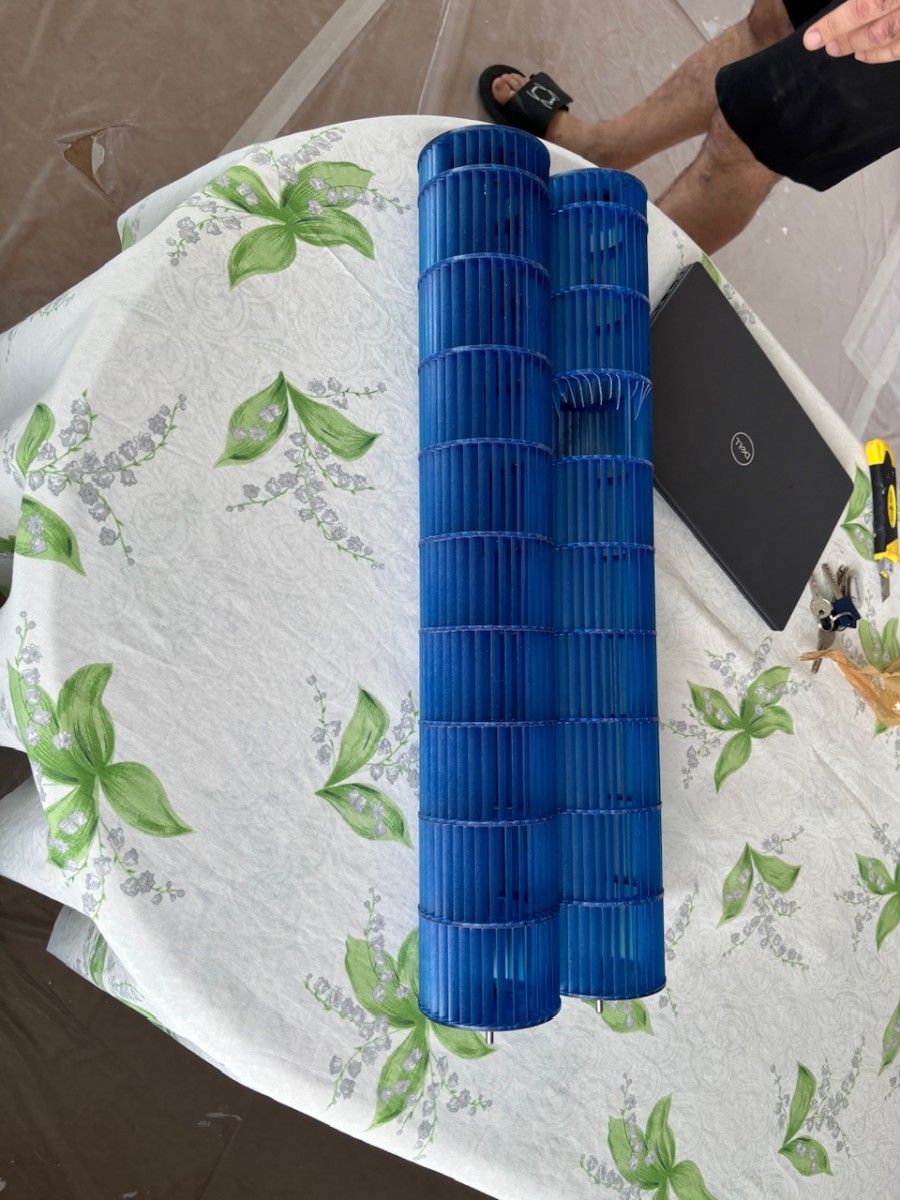

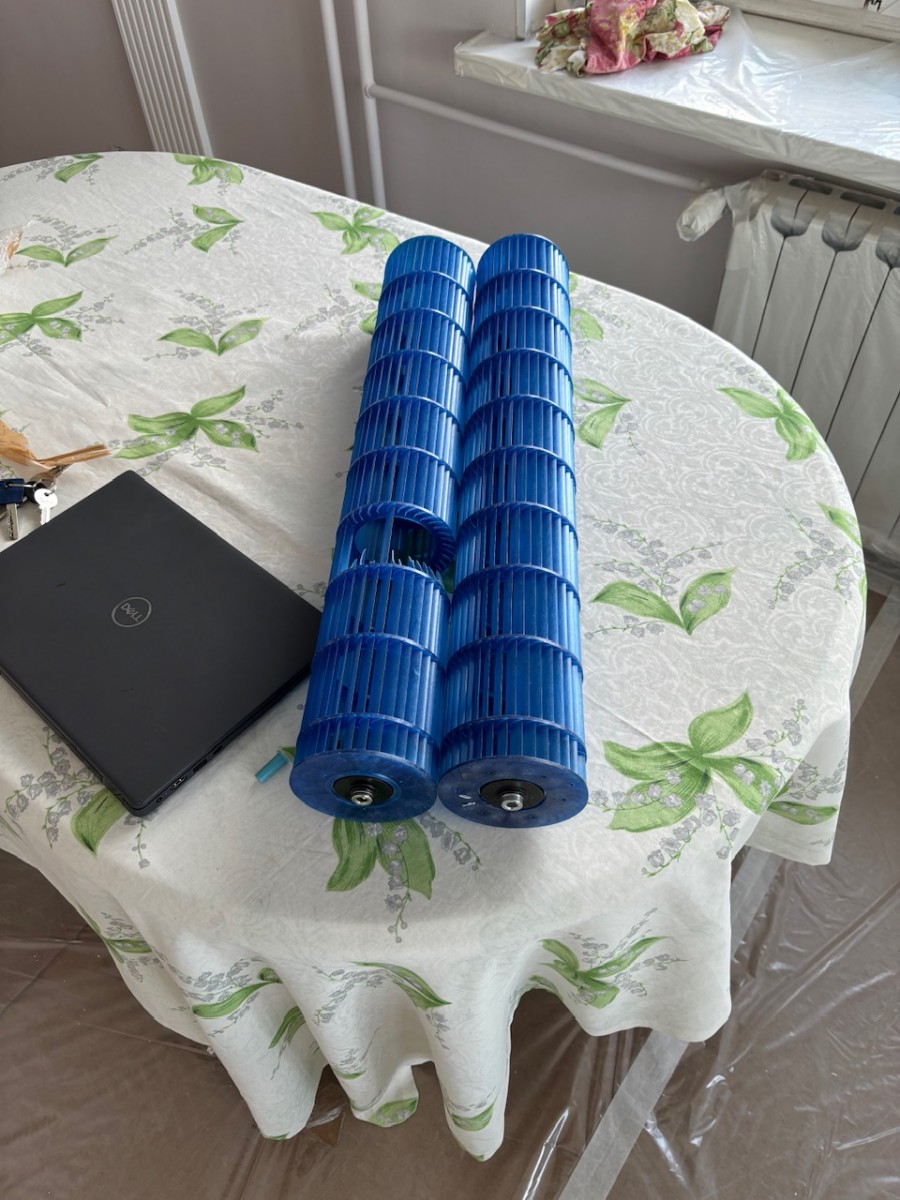

- Подбор совместимой детали. По снятой геометрии подобрана крыльчатка с совместимой платформы: совпали длина барабана (почти метр — под 1132-миллиметровый блок), посадка на вал и направление лопастей.
- Установка. Посадка — до упора, крепёж затянут с фиксацией; вращение от руки — свободное, без касаний улитки и испарителя.
- Мойка по ходу. Раз узел вскрыт: испаритель и дренажный поддон промыты, улитка очищена — остаточная пыль на новой крыльчатке мгновенно создала бы новый дисбаланс.

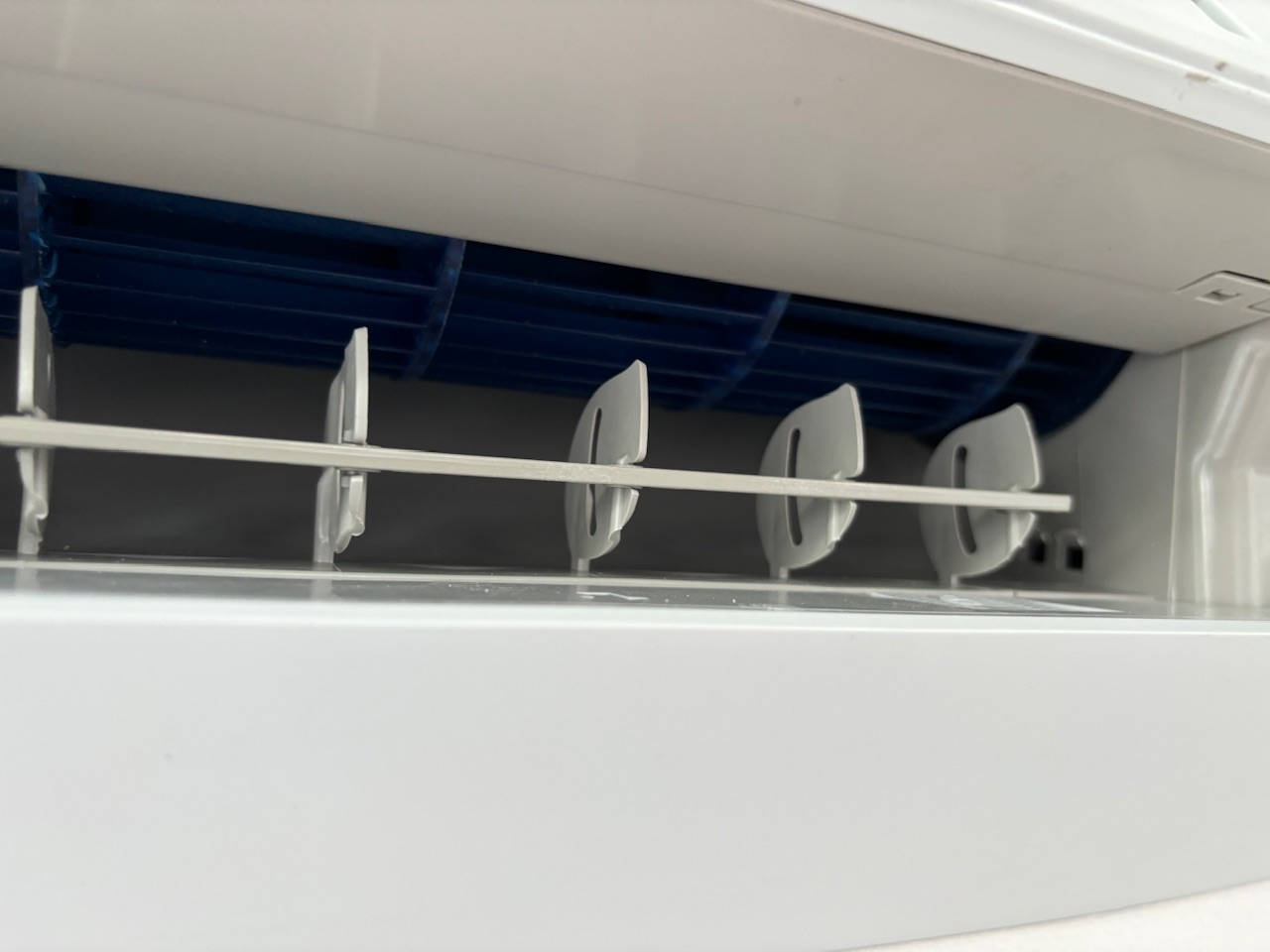

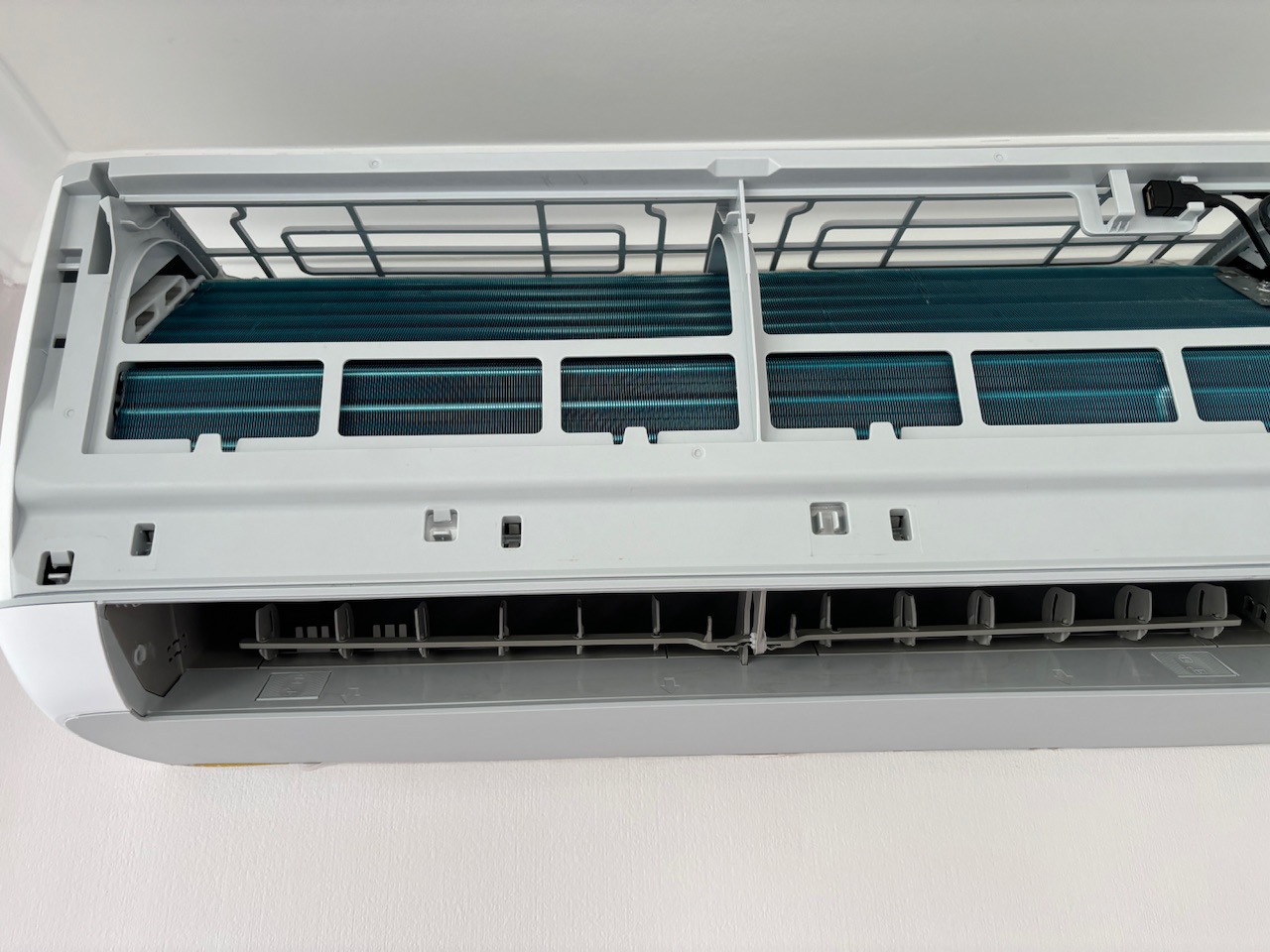

- Сборка и тестовый запуск. Проверка на всех четырёх скоростях: шум исчез, поток вернулся к паспортному, вибрации на максимальной нет; дренаж пролит.
Работа заняла около 2–2,5 часов — включая обмер и сверку совместимости. Контур не вскрыт: ни грамма хладагента не потрачено.

Почему ремонт здесь был правильнее замены
Для «двадцатьчетвёрки» расчёт «ремонт или замена» складывается однозначно в пользу ремонта:
- компрессор жив. Инверторная система 6,7 кВт — основная ценность аппарата, и при исправном контуре её ремонт многократно дешевле замены;
- замена крупной системы — дорого. Новая «24-ка» — от 50–90 тысяч рублей за аппарат плюс монтаж на высоком этаже; ремонт крыльчатки на порядок дешевле;
- двигатель не пострадал. Своевременное обращение спасло и вал, и подшипники: ещё сезон на треснувшей крыльчатке — и к смете добавился бы двигатель, а вместе с ним и спор о целесообразности ремонта.
Обратная сторона: если бы вал оказался «съеден» биением, расчёт менялся бы — для больших блоков двигатель вентилятора это заметная позиция, и мастер сравнивает смету со стоимостью замены прямо на выезде.

Стоимость услуг
| Услуга | Цена |
|---|---|
| Выезд мастера в пределах МКАД | 2 000 ₽ |
| Диагностика сплит-системы | от 2 000 ₽ |
| Замена крыльчатки вентилятора внутреннего блока (работа) | от 3 000 ₽ |
| Крыльчатка внутреннего блока (запчасть, подбор по снятой детали) | по факту, от 1 500 ₽ |
| Разборка и сборка внутреннего блока | от 1 500 ₽ |
| Мойка внутреннего блока (по ходу ремонта) | от 2 000 ₽ |
| Обслуживание сплит-системы 8–12 кВт | 4 500 ₽ |
| Замена двигателя вентилятора внутреннего блока (если потребуется) | от 3 500 ₽ |
Пример по этому объекту: диагностика (от 2 000 ₽) + замена крыльчатки (от 3 000 ₽) + запчасть (от 1 500 ₽ — большие барабаны дороже «семёрочных») + мойка по ходу (от 2 000 ₽) + выезд (2 000 ₽) — порядка 11 500–12 500 ₽ за полный цикл «диагностика → подбор → замена → мойка → тест». Для сравнения: замена всей «двадцатьчетвёрки» — от 50 тысяч за аппарат плюс монтаж — ремонт дешевле в 4–5 раз. Точную смету мастер называет по итогам диагностики, до начала работ.
Признаки, что «крыльчатка говорит с вами»
- новый звук при работе: треск, шелест, дребезг, периодический «стук» — на больших блоках и «гул» через стену;
- вибрация корпуса, усиливающаяся с ростом скорости;
- поток из блока ослабел при штатной работе компрессора;
- «жужжание» без потока воздуха — проскальзывание на валу;
- системе 5+ лет и внутренний блок ни разу не разбирался на мойку.
До приезда мастера не запускайте систему на максимальной скорости «на проверку»: каждый оборот треснувшего барабана приближает заклинивание вала — а это уже совсем другая смета.
