Диагностика конденсатора и платы управления сплит-системы Mitsubishi Heavy SRK20HG-S/SRC20HG-S — Москва, район Новочерёмушки
В классических on/off-системах почти все «загадочные» отказы — не загадка, а электрика: компрессор не стартует, система не выходит на режим, автоматика отключает по защите. Загадкой они становятся только там, где не измеряют, а «смотрят». В этом проекте специалисты компании «МонтажМастер» выполнили диагностику конденсатора и платы управления сплит-системы Mitsubishi Heavy SRK20HG-S/SRC20HG-S по адресу: Москва, район Новочерёмушки (ЮЗАО). Система вела себя «плавающе»: то запускалась с первого раза, то после пары минут работы сбрасывалась. Рассказываем, как ищется такая неисправность и почему в этой модели электрика защищена лучше, чем у большинства сверстников.
.jpeg)

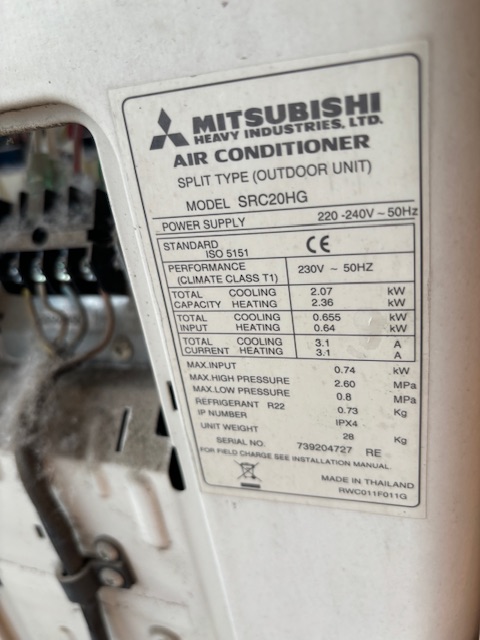

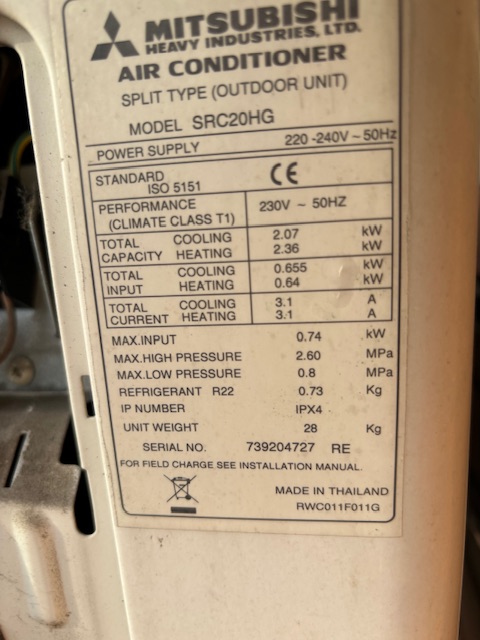

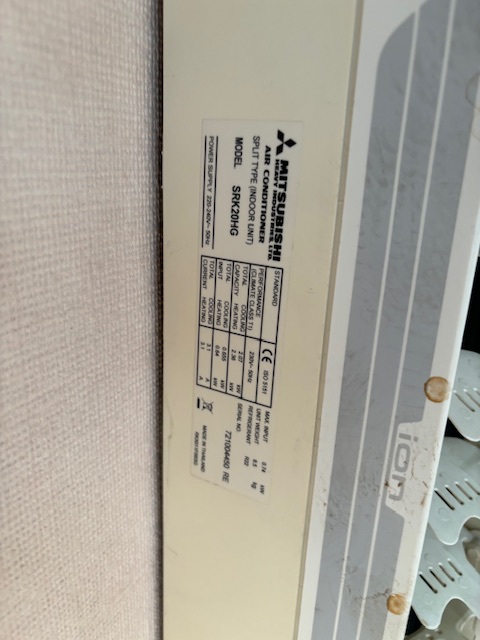

О модели Mitsubishi Heavy SRK20HG-S/SRC20HG-S
SRK20HG-S (внутренний блок) / SRC20HG-S (наружный) — «семёрка» серии HG (в каталогах — Classic, «классика на R410A»): неинверторная настенная сплит-система японской сборки. Мощность охлаждения — 2,07 кВт (7 000 BTU), обогрева — 2,22 кВт; рекомендуемая площадь — до 20 м². Потребление — 640 Вт на охлаждение и 610 Вт на обогрев, класс энергоэффективности A. Компрессор — классический однофазный: система работает циклами «вкл/выкл» и при этом одна из самых экономичных в классе on/off.
Цифры для владельца: шум внутреннего блока — 27–34 дБ(А) на трёх скоростях — на минимуме блока почти не слышно; наружный блок 780×540×290 мм весом 29 кг, внутренний 790×268×190 мм весом 8,5 кг — «плоский» дизайн с малой глубиной и литой передней панелью. Трубки — 1/4" (жидкость) и 3/8" (газ), максимальная длина трасс — 15 м. Диапазоны работы: охлаждение до −30 °C за окном (с зимним комплектом — редкая для бытовых серий цифра), обогрев до −5 °C; есть система против обмерзания и «тёплый пуск».
Функциональный набор серии HG — «японский минимум по максимуму»: режим самоочистки — после выключения вентилятор работает ещё несколько минут, просушивая теплообменник и не давая плесени закрепиться в полостях; моющийся фотокаталитический дезодорирующий фильтр на оксиде титана — восстанавливается простой промывкой водой и просушкой на солнце; энзимный фильтр, уничтожающий бактерии, грибки и вирусы; анионизация — панель с турмалиновым покрытием генерирует отрицательные ионы круглосуточно, независимо от работы кондиционера; авторестарт с памятью настроек после сбоя питания, подсветка кнопок пульта, ночной режим, таймер 24 часа, самодиагностика. Wi-Fi нет — управление только с пульта.
А теперь — та деталь, ради которой этот кейс интересен: платы управления обоих блоков серии HG покрыты силиконом. Это заводская защита от влаги, конденсата и коррозии — производитель прямо заявляет, что покрытие увеличивает срок службы электроники и защищает её от неблагоприятных условий. Для диагностики это означает два практических следствия: во-первых, платы этой серии в реальности отказывают реже, чем у сверстников; во-вторых, если отказ всё же случился, под силиконовым слоем нужно проверять пайку и дорожки особенно внимательно — визуальный осмотр «подслойно» ведётся иначе, чем по голому текстолиту.
.jpeg)
Что случилось: «плавающий» отказ
Симптом, с которым обратился владелец: кондиционер работал «как попало» — часть запусков штатно, но периодически после старта через 2–5 минут система сбрасывалась и уходила в защиту; повторный запуск через паузу помогал, но с каждой неделей сбоев становилось больше. Режим обогрева в межсезонье тоже «подглючивал».
Такая картина — классический кандидат на электрику, а не на фреоновый контур: при утечке хладагента система работает, но слабо; при электрической проблеме — работает или не работает, и сбои носят именно «плавающий» характер. Типовые причины:
- деградация рабочего конденсатора компрессора — ёмкость «села» ниже номинала: компрессор запускается, но работает с повышенным током и нагревом, и электроника периодически снимает его по защите;
- дефект платы управления — окисление дорожек, деградация пайки, «утечка» конденсаторов питания самой платы: симптомы — случайные сбросы, нечувствительность к пульту, «жизнь своей жизнью»;
- контактные проблемы — окисленные клеммы, подгоревшее реле, дребезг в цепи датчиков температуры.
.jpeg)
.jpeg)
Как проходила диагностика
Регламент выезда «электрическая диагностика»:
- Опрос и осмотр. Симптомы уточнены, история эксплуатации снята: система эксплуатировалась много лет, регулярного ТО не проходила. Осмотр блоков: следов масла на вальцовках нет — фреоновый контур вне подозрений в первом приближении.

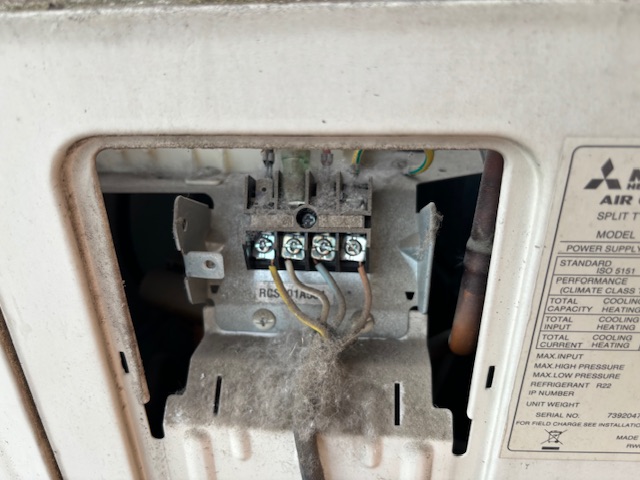

- Электрика питания. Напряжение сети замерено под нагрузкой: в норме, просадки нет. Клеммные коробки обоих блоков вскрыты: контакты осмотрены и протянуты.

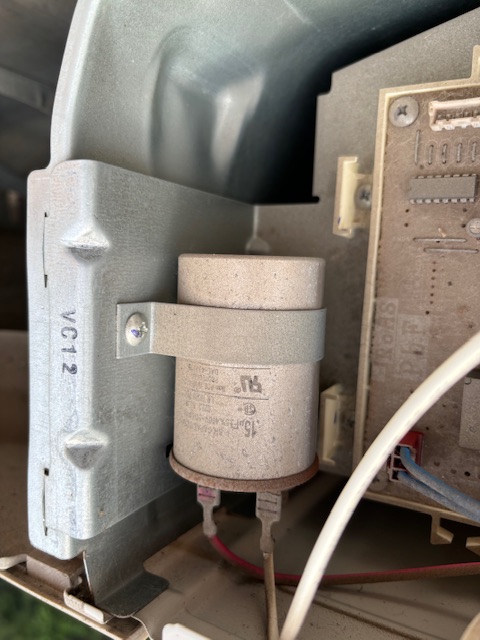

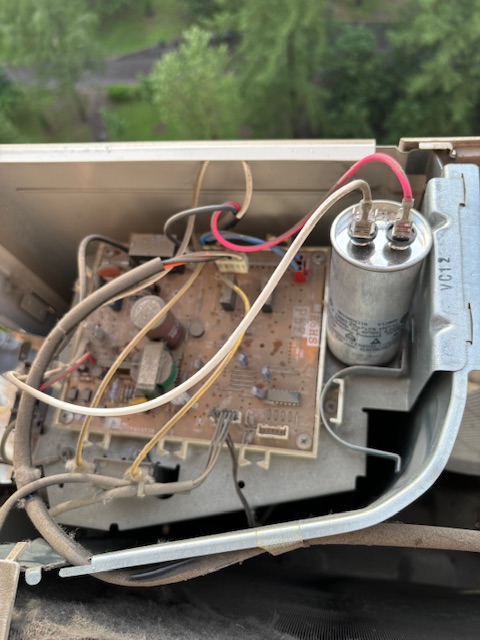

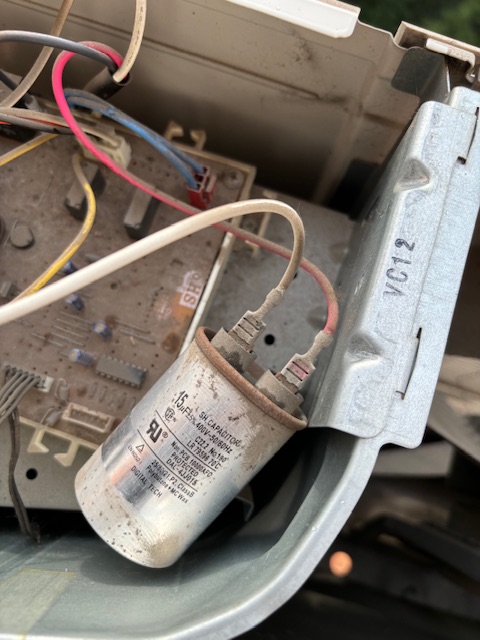

- Замер конденсатора. Рабочий конденсатор компрессора проверен мультиметром с измерением ёмкости: фактическая ёмкость составляла порядка 70–75% от номинала — узел деградировал и требовал замены. Это и объясняло «плавающие» сбои: компрессор стартовал, но с недобором пускового момента и повышенным током, и защита периодически его снимала.

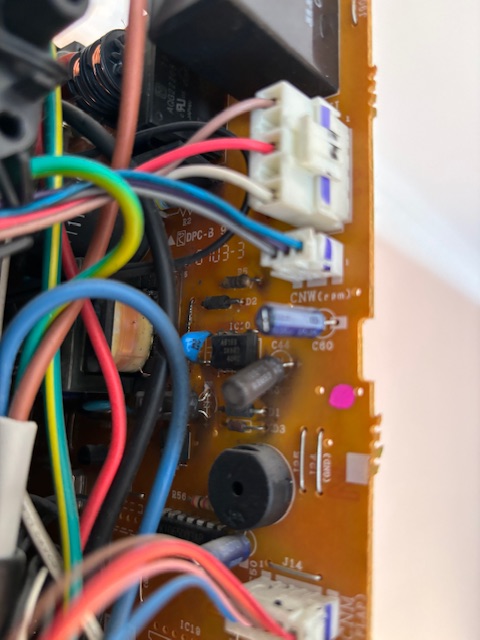

- Диагностика платы. Плата управления внутреннего блока осмотрена с учётом силиконового покрытия: пайка силовых элементов прозвонена, дорожки проверены на целостность, конденсаторы питания платы — на признак деградации. По итогам — плата штатная, замен не требует: сработала та самая заводская силиконовая защита. Датчики температуры проверены по сопротивлению на соответствие таблицам — в норме.
- Контрольный запуск. После установки нового конденсатора (ёмкость и напряжение — по маркировке оригинала, крепёж штатный, клеммы затянуты) система запущена во всех режимах: токи компрессора замерены клещами — в паспортных пределах, многократные пуски подряд — без единого сброса по защите. Давления в контуре проверены по манометру — в норме для текущей уличной температуры.
Работа заняла около 2 часов, включая контрольную проверку с серией пусков. Система вернулась к штатному режиму в день обращения.
.jpeg)
Почему плата «пережила» конденсатор — и что это значит для владельца
Интерес кейса в расхождении двух узлов: конденсатор — расходник, который живёт 6–10 лет в зависимости от режима работы, а плата — «вечный» элемент, если она защищена. У Mitsubishi Heavy это решение комплексное: силиконовое покрытие плат + простой токовый контур без инверторной силовой электроники. Отсюда практический вывод для владельцев серии HG и сверстников по классу:
- конденсаторы — расходный узел: при ТО замер ёмкости занимает две минуты, и замена «по возрасту» дешевле аварии в разгар сезона;
- плата — не повод для паники: «плавающие» сбои чаще объясняются периферией платы (конденсатор, датчики, контакты), чем самой платой; менять её «на всякий случай» — самая дорогая диагностика из возможных;
- дешёвые бригады часто предлагают замену платы первым делом: узел дорогой, и «стрелять по площади» выгодно исполнителю. Корректная диагностика начинается с мультиметра и клещей, а не с заказа платы.
Стоимость услуг
| Услуга | Цена |
|---|---|
| Выезд мастера в пределах МКАД | 2 000 ₽ |
| Диагностика сплит-системы | от 2 000 ₽ |
| Замена пускового конденсатора (работа) | от 2 500 ₽ |
| Конденсатор пусковой (запчасть) | по факту, от 1 000 ₽ |
| Ремонт платы управления | от 2 500 ₽ |
| Замена платы управления (запчасть) | по факту |
| Замер давления в контуре (без обслуживания) | от 1 500 ₽ |
| Обслуживание сплит-системы 2–7 кВт (мойка блоков, дренаж, диагностика) | 3 500 ₽ |
| Дозаправка R410A (до 300 г) | 3 000 ₽ |
Пример по этому объекту: диагностика (от 2 000 ₽) + замена конденсатора (от 2 500 ₽) + запчасть (от 1 000 ₽) + выезд (2 000 ₽) — порядка 7 500–8 000 ₽ за полный цикл «диагностика → замена → контрольный запуск». Плата признана исправной — её замена, на которую склоняет «диагностика на глаз», стоила бы в разы дороже: узел для этой серии у поставщиков уже в статусе «под заказ». Точную смету мастер называет по итогам диагностики, до начала работ.
.jpeg)
Признаки, что «плавает» электрика
- система запускается через раз или сбрасывается через несколько минут работы;
- после «отдыха» (утром, ночью) работает лучше;
- на дисплее или светодиодах — код ошибки по самодиагностике;
- пульт работает нестабильно или реакции «запаздывают»;
- системе 6+ лет и конденсаторы ни разу не менялись.
Если увидели у себя хотя бы два признака — вызывайте мастера на электрическую диагностику: до замеров не запускайте систему многократно «на авось» — каждый неудачный старт изнашивает компрессор.
