Обслуживание мульти-сплит системы Mitsubishi Electric MUX-2A59VB с двумя внутренними блоками MSC-GA35VB и MSC-GA20VB — Москва, Ленинский проспект, 131
Мульти-сплит — редкий гость в кейсах, и зря: для квартиры с двумя-тремя комнатами и дефицитом фасада это самое рациональное решение — один наружный блок, несколько внутренних, одна трасса. Но у мульти есть и «обратная сторона»: контур общий, и при обслуживании вы работаете не с двумя отдельными кондиционерами, а с одной системой, где ошибка в диагностике по одному контуру обесценивает работу по другому. В этом проекте специалисты компании «МонтажМастер» выполнили плановое обслуживание мульти-сплит системы Mitsubishi Electric: наружный блок MUX-2A59VB и два внутренних блока MSC-GA35VB и MSC-GA20VB по адресу: Москва, Ленинский проспект, 131. Рассказываем, что важно знать о такой конфигурации и чем её обслуживание отличается от работы с обычными сплит-системами.
.jpeg)
.jpeg)
.jpeg)
О системе: один наружный блок, два внутренних
Конфигурация на объекте — классическая двухконтурная мульти-сплит-система серии MUX-C:

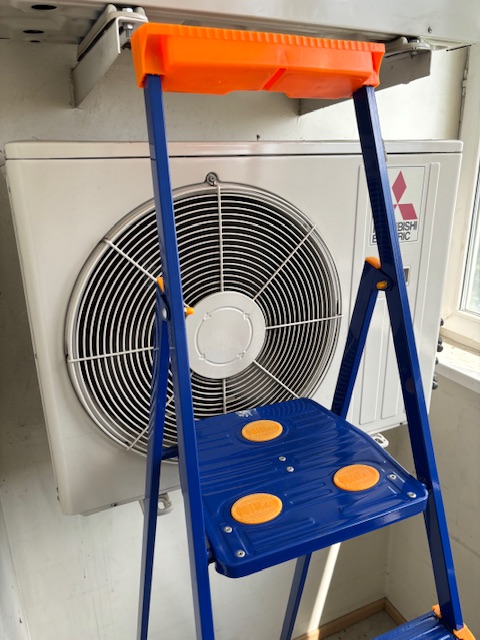

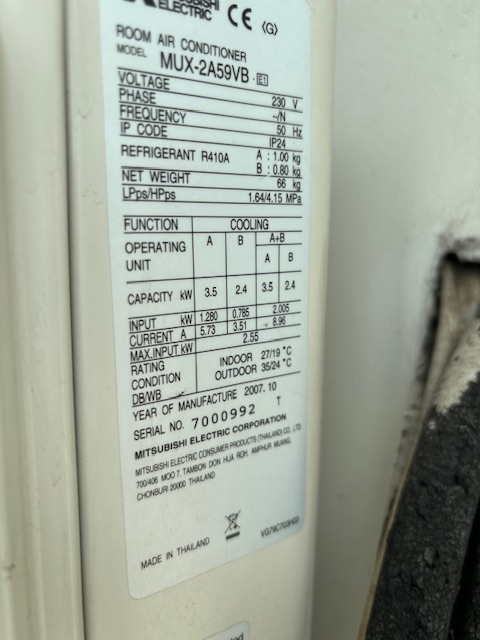

Наружный блок MUX-2A59VB — мультисплит-блок на два внутренних, холодопроизводительность 5,9 кВт при потреблении 2,0 кВт. Хладагент — R410A, шум — 52 дБ(А), габариты 840×640×330 мм при весе 66 кг — заметно крупнее и тяжелее бытовых одиночных наружных блоков. Максимальная длина трасс — до 30 м, перепад высот — до 10–15 м. Производство — завод в Таиланде; система снята с производства и заменена инверторной MXZ-2F53VF, что делает её «носителем опыта»: такие мульти-системы служат десятилетиями и уходят на сервис в преклонном возрасте.

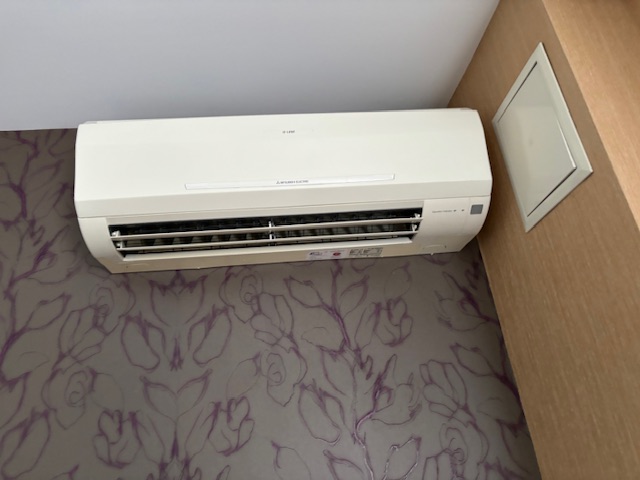

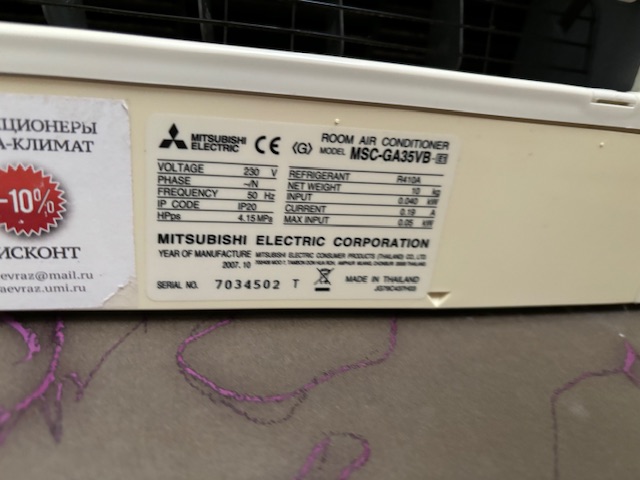

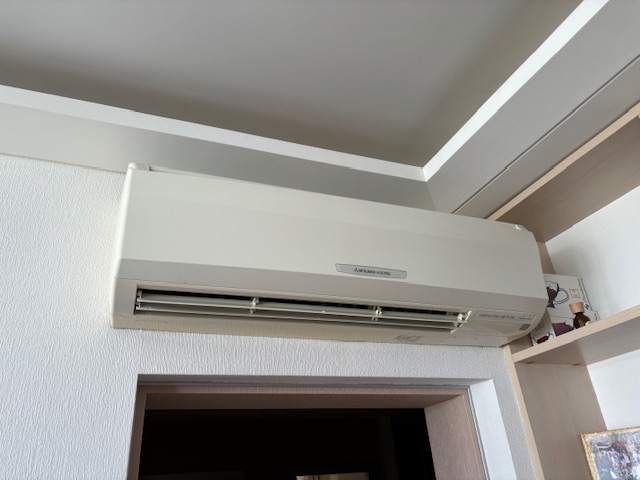

Внутренний блок MSC-GA35VB — «двенадцатка» серии Standard: холодопроизводительность 3,5 кВт, потребление 1,05–1,12 кВт. Шум — от 26 дБ(А) на минимальной из трёх скоростей до 40 дБ(А) на максимальной. Внутренний блок 815×278×244 мм весом 10 кг, рекомендуемая площадь — до 35 м².

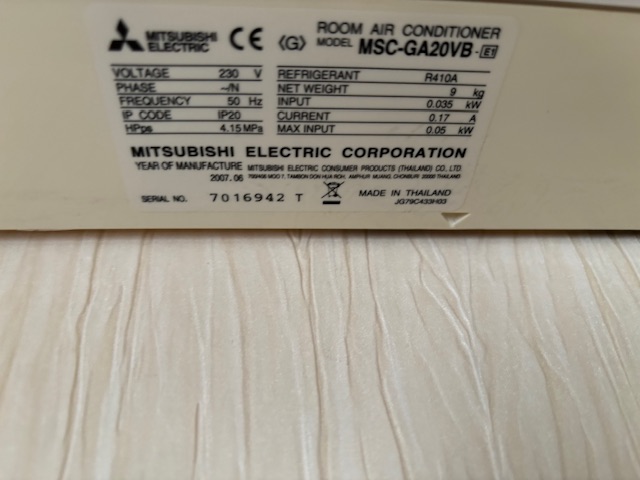

Внутренний блок MSC-GA20VB — «семёрка» той же серии: холодопроизводительность 2,3 кВт (7 000 BTU), потребление 715 Вт, класс энергоэффективности A (EER 3,22). Шум — от 25 дБ(А) на минимуме до 36 дБ(А) — на тихой скорости блок не слышен даже ночью. Рекомендуемая площадь — до 20–23 м². Любопытная деталь: оба внутренних блока имеют одинаковый корпус 815×278×244 мм — «двенадцатка» и «семёрка» визуально неотличимы, различается только холодопроизводительность.
Суммарно два внутренних блока дают 5,8 кВт номинала на наружный блок 5,9 кВт — классическая конфигурация мульти-системы с почти стопроцентной загрузкой компрессора. Серия MSC-GA — неинверторная (on/off): компрессор работает циклами «вкл/выкл», без плавной регулировки. Конструктив — то, за что ценят Mitsubishi Electric: ротационный компрессор японской сборки на площадке в Таиланде, простая электромеханика, ремонтопригодность. Модели GA выпускались с 2008 по 2013 год, и возраст систем на объекте — 12+ лет: это оборудование, пережившее две трети срока службы по паспорту и всё ещё исправно работающее — норма для японской серии, если её обслуживали регулярно.
Функциональный набор внутренних блоков — рабочий, без излишков: I Feel (датчик температуры в пульте держит климат в зоне нахождения человека), Econo Cool (автоматическая коррекция температуры для экономии энергии), антиоксидантный катехиновый фильтр с ресурсом не менее 10 лет, автоматическое закрытие жалюзи при выключении, таймер 24 часа, авторестарт после сбоя питания, самодиагностика с кодами ошибок. Wi-Fi в серии нет — управление только с пульта.
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
Особенность мульти-систем: один режим на все комнаты
Важный нюанс этой конфигурации, который должен знать каждый владелец мульти-сплита: оба внутренних блока работают в одном общем режиме — охлаждение или вентиляция. Задавать в каждой комнате можно только свою температуру и скорость вентилятора. И второй нюанс: с наружным блоком MUX-2A59VB система работает только на холод — режим обогрева у этой комплектации отсутствует (обогрев доступен был только в одиночных комплектах с блоком MUH-GA). Для спальной и гостиной, где кондиционер греет разве что в межсезонье, это некритично, но о реле «тёплого пола» или обогрева зимой речи не идёт.
Отсюда же — специфика обслуживания:
- контур общий. Давление в системе одно на оба внутренних блока, и диагноз «не хватает хладагента» ставится по всему контуру, а не по отдельному блоку: недобор в одном контуре будет «размазан» по показаниям второго;
- норма заряда — на весь контур. Заводской заряд мульти-системы рассчитан на суммарную трассу и берётся с шильдика наружного блока; при удлинении трасс добавка считается по весам, а не «по давлению на глаз»;
- мойка блоков — отдельно, контур — общий. Внутренние блоки обслуживаются независимо (каждый — свой испаритель, крыльчатка, дренаж), но проверка давлений и заправка — единая операция по общему контуру;
- R410A — строже, чем R32. Зеотропная смесь R32+R125 при крупных утечках «расслаивается», поэтому дозаправка допустима только при малых потерях; при серьёзной — перезарядка
.jpeg)
.jpeg)
.jpeg)
.jpeg)
Об объекте: Ленинский проспект, 131
Ленинский проспект, 131 — монолитный жилой дом 2006 года постройки на 29–32 этажа, 10 подъездов и порядка 700 квартир, район Тёплый Стан (ЮЗАО). Управляющая организация — ГБУ «Жилищник района Тёплый Стан», дом на обслуживании ТСЖ; транспорт — метро «Тропарёво» и «Тёплый Стан» в пешей доступности. Синтетический монолит конца 2000-х — добротное основание для крепежа, и усадка давно завершилась: всё внимание при сервисе — самому оборудованию.
Дом выходит на Ленинский проспект — одну из самых нагруженных магистралей юго-запада. Для кондиционера это означает усиленную пыльную нагрузку на конденсатор: дорожная грязь и сажа оседают на теплообменнике заметно быстрее, чем в глубине квартала. Второй фактор — этажность: на большой высоте крупный наружный блок мульти-системы (66 кг) обычно закладывается ещё на этапе строительства, и его сервис ведётся изнутри квартиры или с балкона, без автовышки. Мы всегда уточняем схему размещения на замере — от неё зависит и набор инструмента, и стоимость выезда.
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
Как проходило обслуживание
Регламент выезда для мульти-системы:
- Опрос заказчика. Уточнены симптомы (в последнее время — «слабо холодит» в гостиной при жаре), история обслуживания, состояние дренажа.

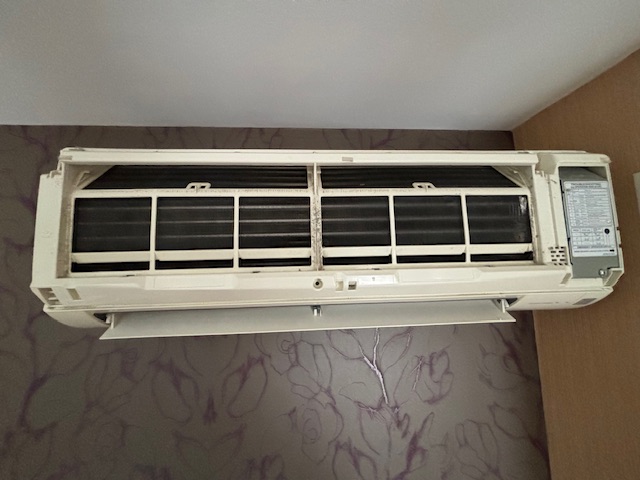

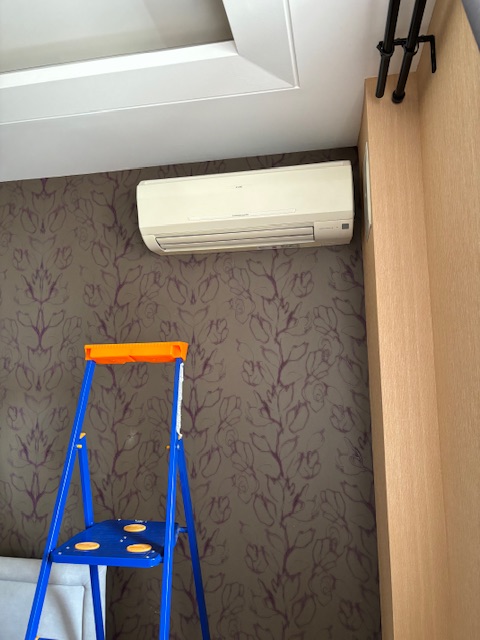

- Осмотр всех трёх блоков. Внутренние блоки: фильтры, крыльчатки, поддоны, следы протечек. Наружный: конденсатор (дорожная пыль — заметно больше нормы для этого сезона), вальцовки и вентили на следы масла, кронштейны и виброопоры, электрические клеммы.

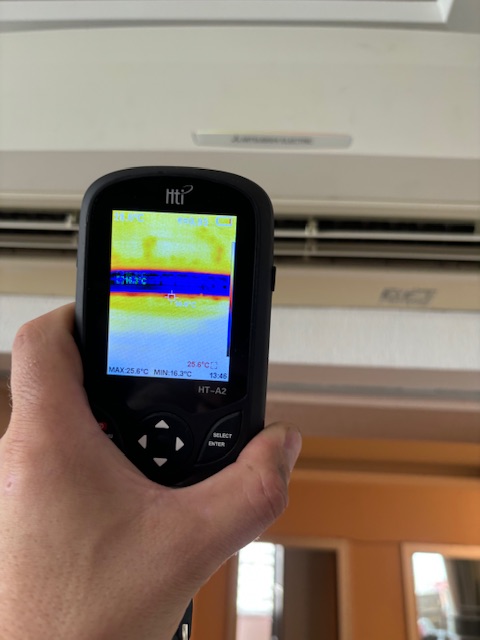

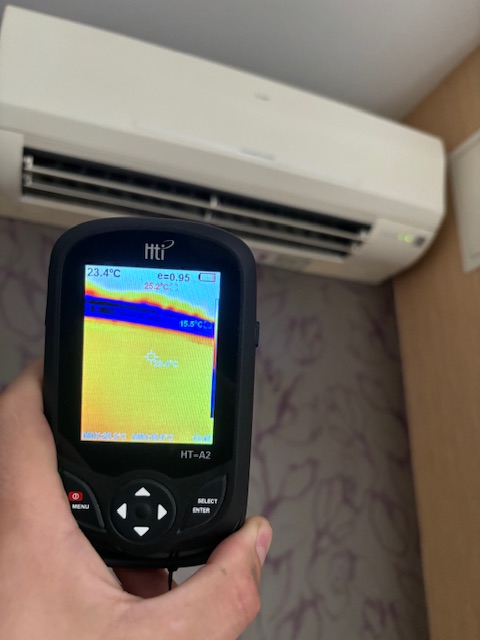

- Диагностика по общему контуру. Манометрическая станция: давление сверено с таблицей производителя для текущей уличной температуры. Токи компрессора — токовыми клещами, напряжение сети — мультиметром. Температурный перепад проверен на каждом внутреннем блоке отдельно: для мульти-системы это ключевой тест — если перепад «плывёт» по одному из контуров, искать надо локально (забит испаритель, деградирует вентиль, недобор заряда по трассе).

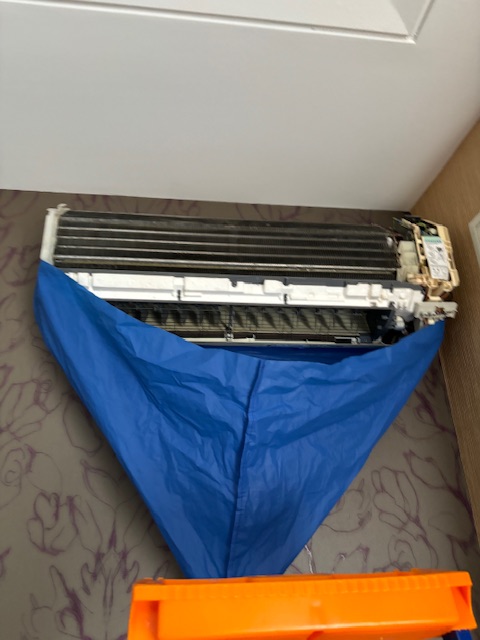

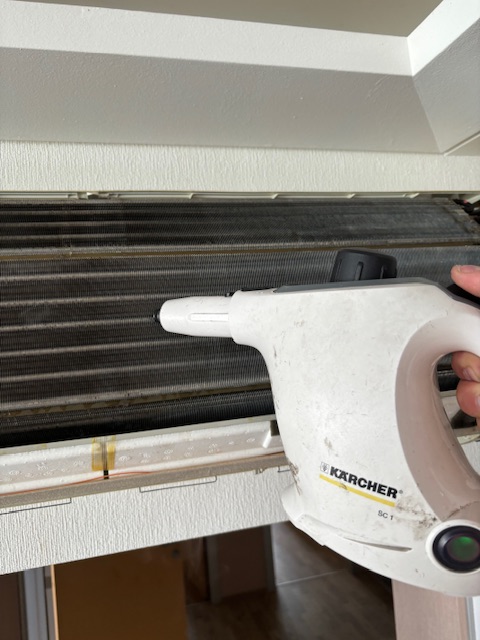

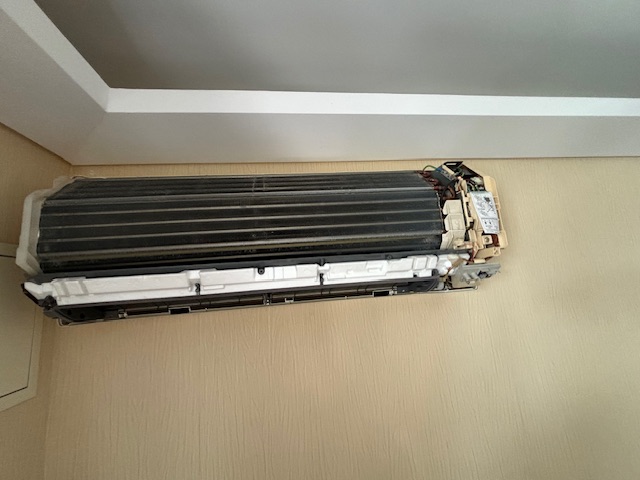

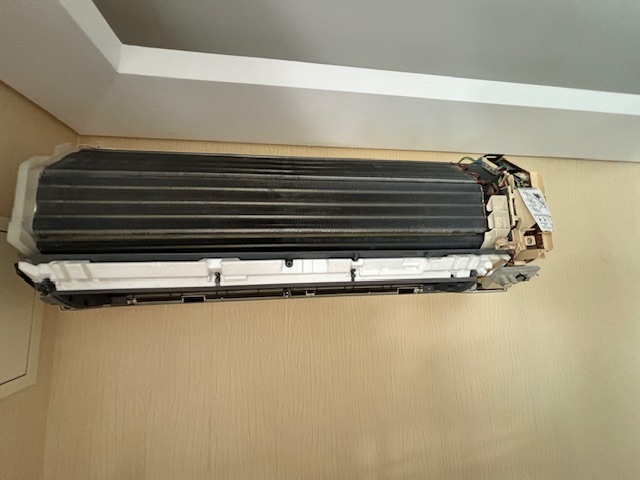

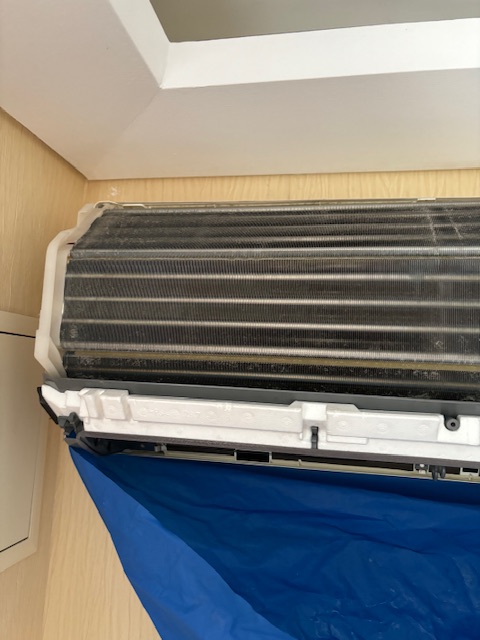

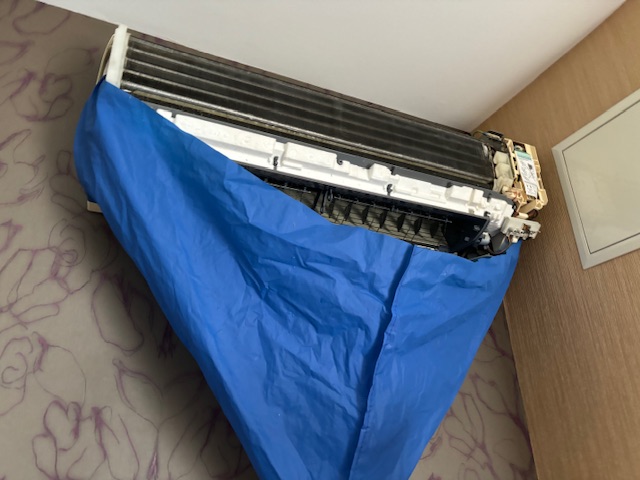

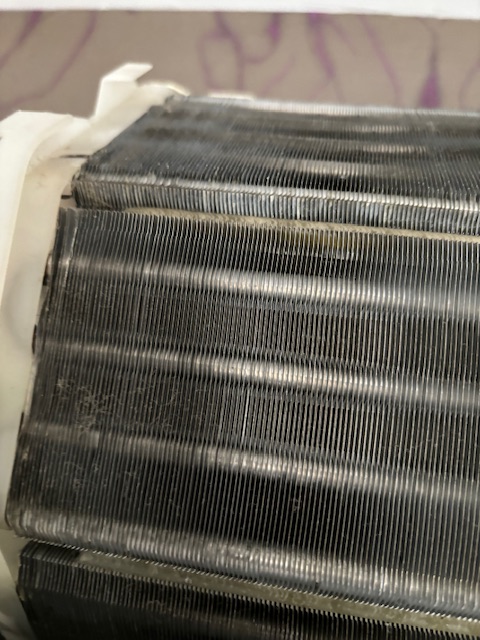

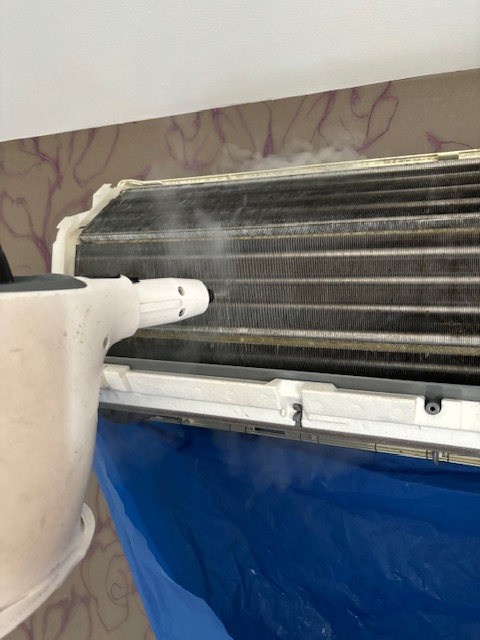

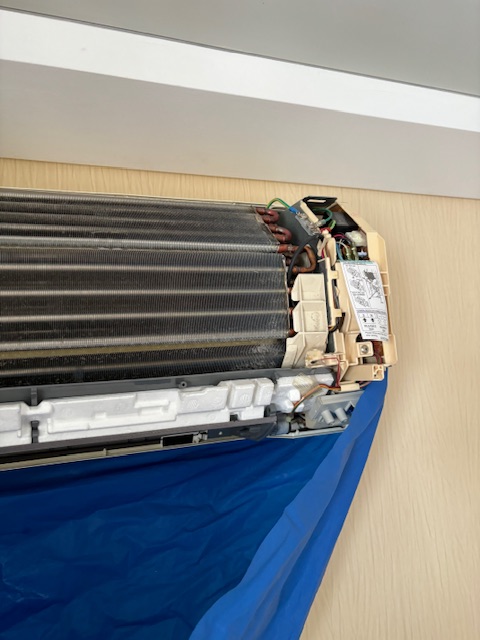

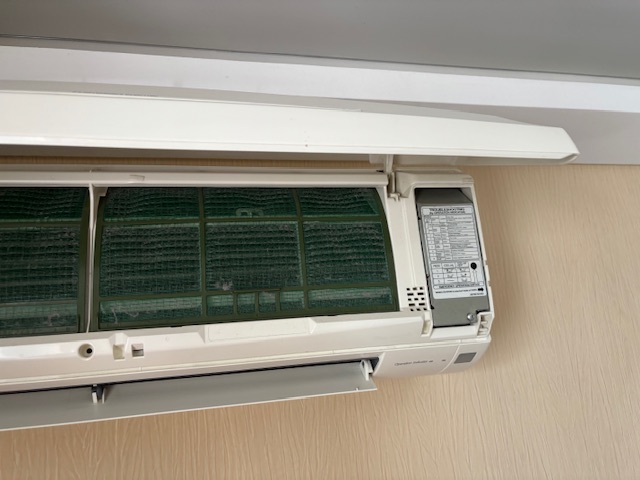

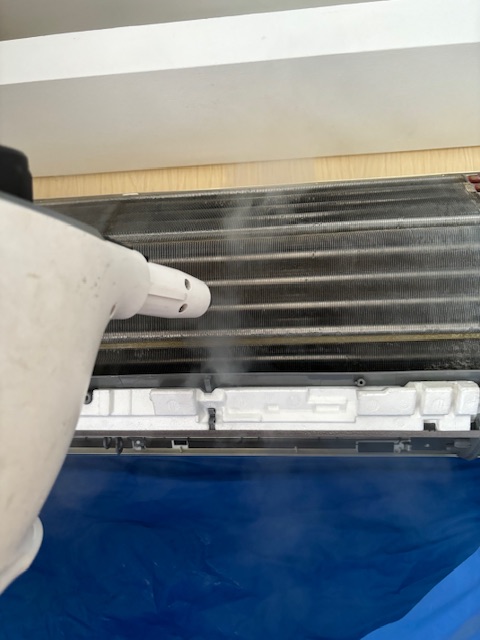

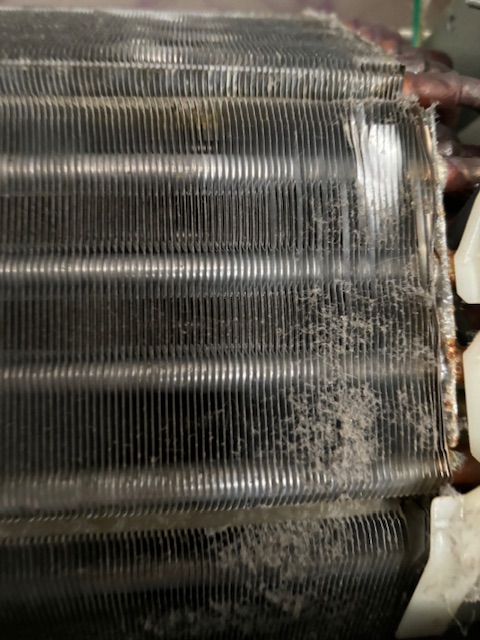

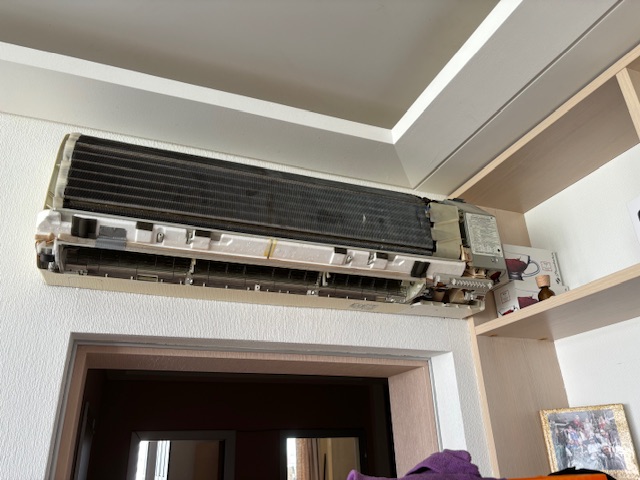

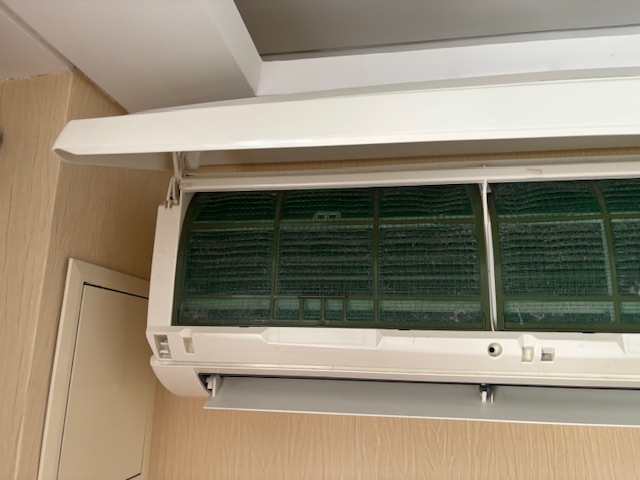

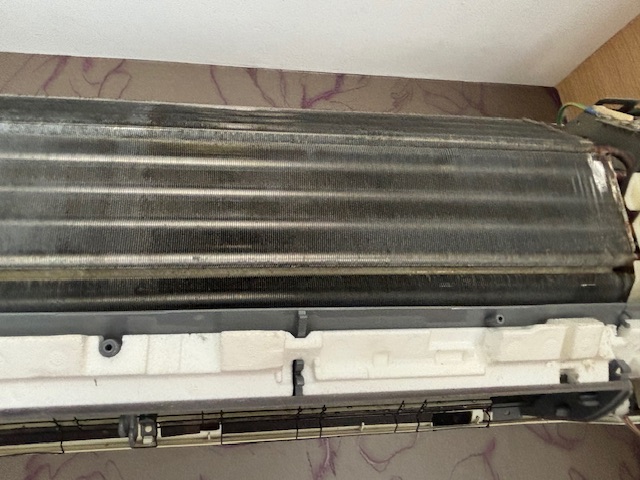

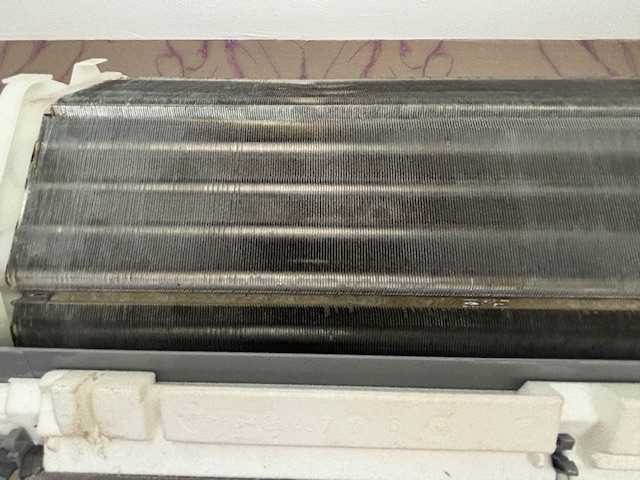

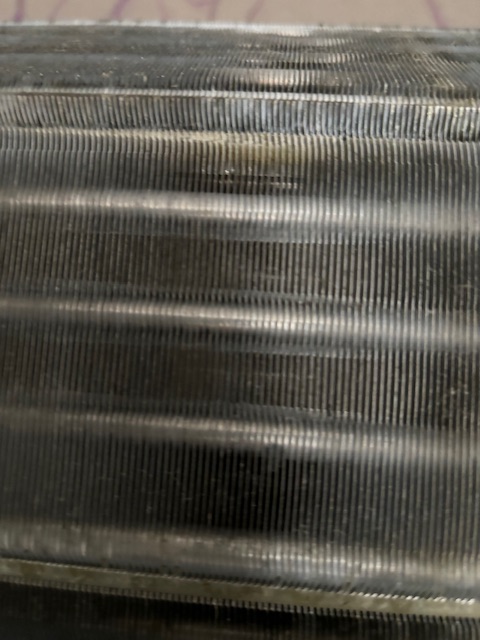

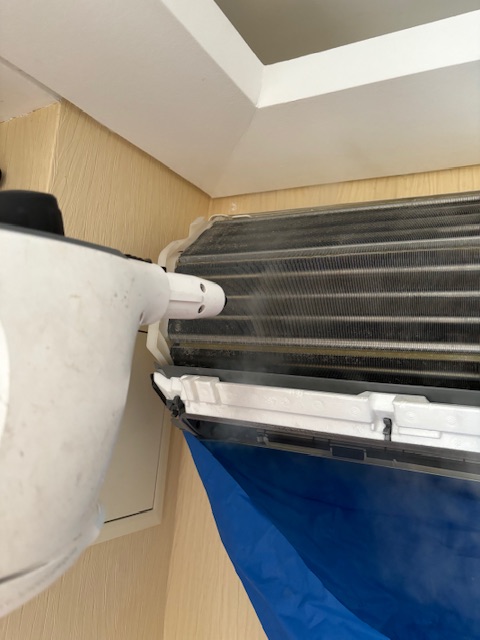

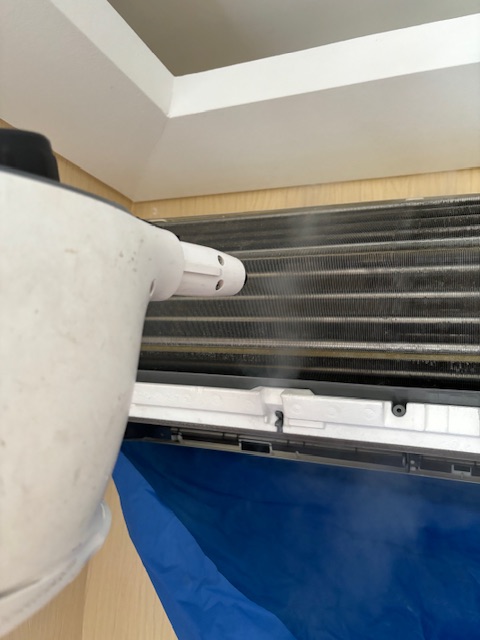

- Мойка внутренних блоков. Разборка каждого: промывка испарителя, крыльчатки и дренажного поддона, дезинфекция антибактериальным составом. Катехиновый фильтр осмотрен и промыт — катализатор не изнашивается, но требует периодической промывки. Полированный корпус Mitsubishi Electric протирается мягкой салфеткой — глянец легко царапается.
- Мойка наружного блока. Конденсатор промыт от дорожной пыли и пуха — именно его загрязнение вместе с возрастом системы давало «слабо холодит» в пиковые часы.
- Чистка дренажа. Промывка и пролив обеих дренажных линий с проверкой отвода конденсата из каждого внутреннего блока.
- Тестовый запуск. Поочерёдно и совместно: оба внутренних блока включены в охлаждение — контроль давлений, токов и температурного перепада на обоих испарителях; затем поочерёдная проверка контуров при отключении одного из блоков (мульти позволяет это штатно).
Обслуживание мульти-системы заняло около 3–3,5 часов — два внутренних блока плюс наружный. Дозаправка не потребовалась: контур герметичен, давления в норме, «слабо холодит» объяснялось забитым конденсатором. Сдача — с рекомендациями по сезону.
.jpeg)
.jpeg)
.jpeg)
.jpeg)
Типовые неисправности мульти-систем на R410A
Для систем старше 10–12 лет характерен набор проблем, связанный с возрастом:
- утечки на вальцовках — конусы «садятся» за годы вибраций; следы масла — главный маркер;
- деградация компрессора — для on/off-системы симптомы: рост рабочего тока, падение перепада температур, шум при пуске;
- засор дренажа — особенно при самотёчном отводе наружу: в старом фонде это причина номер один «капающих» блоков;
- окисление контактов — клеммные коробки наружного блока стареют; затяжка клемм — обязательный пункт каждого ТО;
- недобор производительности на одном контуре — часто причина не в хладагенте, а в забитом испарителе конкретного внутреннего блока: диагностика «по контурам» экономит деньги там, где «средняя температура по больнице» привела бы к ненужной заправке.
Для владельца мульти-системы на R410A главный вывод: не затягивать с ТО — дозаправка «на глаз» без поиска утечки и мойки блоков решает проблему на сезон и обходится дороже повторного выезда.
Стоимость услуг
| Услуга | Цена |
|---|---|
| Выезд мастера в пределах МКАД | 2 000 ₽ |
| Обслуживание мульти-сплит системы (2 внутренних + 1 наружный) | от 6 500 ₽ |
| Обслуживание сплит-системы 2–7 кВт (мойка блоков, дренаж, диагностика) | 3 500 ₽ |
| Диагностика сплит-системы (без обслуживания) | от 2 000 ₽ |
| Поиск утечки электронным течеискателем | от 2 000 ₽ |
| Чистка дренажа с промывкой и проливом | от 1 500 ₽ |
| Дозаправка R410A (до 300 г) | 3 000 ₽ |
| Перезарядка контура R410A (до 800 г) | 5 500 ₽ |
| Свыше 800 г | 500 ₽ / 100 г |
| Фреон R410A | 650 ₽ / 100 г |
Пример по этому объекту: обслуживание мульти-системы (от 6 500 ₽) + выезд (2 000 ₽) — около 8 500 ₽ за плановое ТО двухкомнатной мульти-сплит-системы. Дозаправка не потребовалась: контур герметичен. Мульти-система с одним выездом на три блока выгоднее двух отдельных сплитов: не нужны два визита, и контур обслуживается целиком, а не по частям. Точную смету мастер называет до начала работ.
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
Признаки, что мульти-системе пора на сервис
- один из внутренних блоков «слабо холодит» при штатной работе второго — ищите локальную причину, а не дозаправку;
- на трубках наружного блока изморозь или иней в режиме охлаждения;
- следы масла на вальцовках или вентилях;
- кондиционер дольше выходит на заданную температуру или «молотит» не выключаясь;
- системе 5+ лет и она ни разу не проходила ТО.
До приезда мастера можно промыть фильтры тёплой водой — у MSC-GA панель съёмная, это безопасно. Остальное — работа мастера.
.jpeg)
